1 Sida 1 (12) Miljöteknisk markundersökning av fastigheten Loke 4 i Vingåker Uppdragsledare och författare: Helena Westin, Structor Nyköping AB Granskad av: Mats Dorell, Structor Nyköping AB

2 Sida 2 (12) Sammanfattning Structor Nyköping AB har på uppdrag av Vingåkers kommun utfört en översiktlig miljöteknisk markundersökning på fastigheten Loke 4 i Vingåker. Marken undersöktes i fem olika punkter med hjälp av en borrbandvagn och i två av dessa installerades det grundvattenrör. I markprofilen togs det ut blandprover för varje halvmeter eller mindre beroende på jordartsvariationen ned till ett djup på ca 2 m. Olika jordartstyper har inte blandats. Den övre delen av marken 0-1,0m är uppfylld och består av jord, lera, silt, sand och fint grus. De undre naturligt avsatta jordlagren består av lera, silt och fin sand och mäktigheten är närmare 10m. Baserat på analysresultatet, tyder det på att fyllnadsmassorna inte innehåller föroreningar som överstiger känslig markanvändning och de undre orörda massorna är rena. Det har endast utförts en översiktlig markundersökning och bara sju jordprover har analyserats inom området. Det har förekommit en byggnad inom området och det kan inte uteslutas att det lokalt kan finnas föroreningar i jord som inte undersökts knutna till tidigare byggnad. I området installerades det även två grundvattenrör. Grundvattnet provtogs och analyserades och inga analyserade parametrar översteg befintliga riktvärden. Fastigheten bedöms i dagsläget sannolikt vara fri från föroreningar utifrån analysresultaten på jordproverna och grundvattnet. Den relativt begränsade provtagningen medför en viss osäkerhet med avseende på fyllnadsmassorna. Befintlig undersökning visar inte på att det förekommer föroreningar i marken som kräver sanering. I förbindelse med framtida schakt inom området, bör massor som körs från fastigheten kontrolleras med avseende på eventuella föroreningar, för att säkerställa rätt hantering av massorna. Detta gäller framförallt massor i området där det tidigare funnits byggnader och marken är heterogen i sin sammansättning.

3 Sida 3 (12) Innehåll 1 Inledning och syfte Områdesbeskrivning Miljöteknisk markundersökning Jord Grundvatten Fältobservationer Laboratorieanalyser Riktvärden Resultat Föroreningar i jord Föroreningar i grundvatten Slutsatser Referenser Bilagor Bilaga 1 Provtagningskarta Bilaga 2 Fältprotokoll Bilaga 3 Analysprotokoll från ALS

4 Sida 4 (12) 1 Inledning och syfte Structor Nyköping AB har på uppdrag av Vingåkers kommun utfört en översiktlig miljöteknisk markundersökning på fastigheten Loke 4 i Vingåker (Figur 1). Då Vingåkers kommun har för avsikt att bygga en ny förskola på fastigheten har Structor anlitats för att göra en bedömning av markens beskaffenhet och eventuell förekomst av föroreningar i jord och grundvatten. Markundersökning görs för att bedöma om det finns behov av att åtgärda eventuella föroreningar. Syftet med föreliggande undersökning är att ge en översiktlig bild av situationen och ge en indikation på om marken är förorenad eller ej. Det finns osäkerheter knutna till att endast få prover tas ut för analys ut på en fastighet. 2 Områdesbeskrivning Området ligger i den södra delen av Vingåker inom fastigheten Loke 4, öster om Tors väg och norr om Herrgårdsvägen nära Sävstaholms Gård (Figur 1). Väster om undersökningsområdet ligger Sävstaskolan och ett villaområde och sydöst består marken av odlingslandskap (Figur 2). Vingåkersån ligger ca 1,5 km norr om fastigheten och mynnar i sjön Kolsnaren ca 3km från undersökt område. Fastigheten Loke 4 har en yta på m 2 och området är plant. En ny förskola på ca 1160 m 2 är planerad att uppföras i den centrala delen. Det finns i dagsläget en parkering i den västra och sydöstra delen av fastigheten och 2 små byggnader. Det har tidigare funnits en huskropp inom delar av det undersökta området.

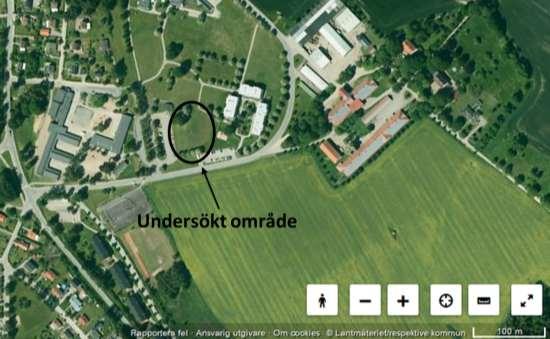

5 Sida 5 (12) Figur 1. Översiktbild Vingåkers stad. Kartbild från Eniros karttjänst, hämtad Figur 2. Flygfoto över området. Källa: Eniro

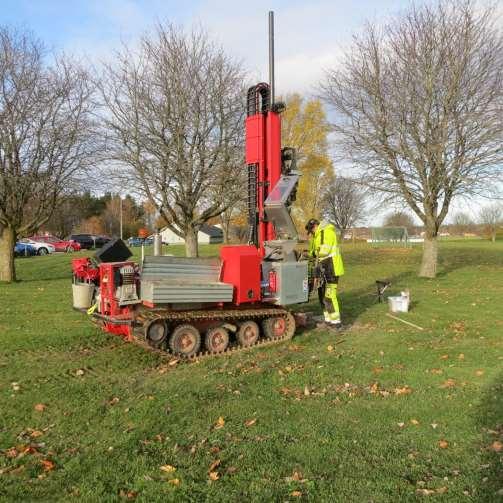

6 Sida 6 (12) 3 Miljöteknisk markundersökning Uppdragsledare var Helena Westin som också utförde markundersökningen i fält. Undersökningen utfördes den 31 oktober Renspumpning av grundvattenröret utfördes den 7 november och grundvattenprovtagning den 13 november Jord Provtagning av jord genomfördes på fastigheten med hjälp av borrbandvagn från Geogruppen i Göteborg och provgroparna visas i figur 3 samt i Bilaga 1. Undersökningen samordnades med geoteknisk undersökning av marken på fastigheten. Laboratorieanalyser för medierna jord och vatten utfördes av ALS Scandinavia AB. Borrningen för miljöprovtagningen utfördes tills att naturligt avsatt jord påträffades och ytterligare någon meter djupare och i de borrpunkter där grundvattenrör skulle sättas ned till grundvatten påträffades. Provtagning har utförts halvmetersvis eller vid förändring av jordart, totalt togs tretton prover ut, varav sju analyserades. Olika jordarter har inte blandats. Uttag av prov gjordes med hjälp av spade och/eller engångsplasthandske. Provtagningsutrustning rengjordes mellan varje provtagning. Dokumentation av lagerföljden dokumenterades i fältprotokoll och fotograferades. Uttagna prover förvarades i kylväska och kylskåp i väntan på transport till laboratorium, vilket skedde inom 24 timmar.

7 Sida 7 (12) Figur 2. Borrpunkterprovgroparnas placering, redigerat underlag från geoteknikbolaget Nolltre. 3.2 Grundvatten I förbindelse med jordprovtagningen inom det aktuella området installerades det två PEH grundvattenrör i borrpunkterna 1 och 8. Rören var av PEH, 63mm i diameter med 2 meter slitsade filterintag i botten. Spetsen på rören installerades på 4-5 m djup. Runt filterintagen fylldes det sand runt rören förbi de slitsade rören och ovan detta fylldes det på med bentonit för att täta mot eventuell ytvatteninträngning. Grundvattenrören renspumpades med en peristaltisk pump 7 dagar efter installationen och grundvatten provtogs efter ytterligare 6 dagar den 13 november Grundvattennivån låg på 3,36m under marknivån i borrpunkt 1 (GV1) och på 4,16 m djup i borrpunkt 8 (GV2).

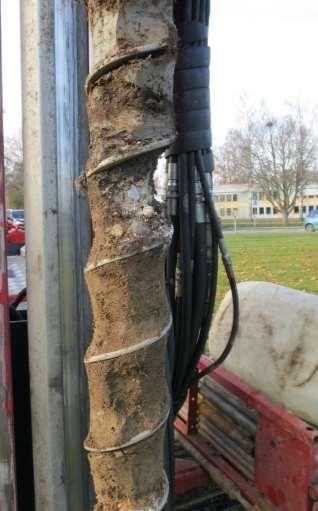

8 Sida 8 (12) Grundvattennivån pejlades både innan renspumpningen och innan grundvattenprovtagningen. 3.3 Fältobservationer Största delen av fastigheten består av klippt gräsmatta förutom den asfalterade parkeringen i väst och sydöst, som inte undersökt. Den befintliga markytan är förhållandevis plan. Bilder på jordprofilen visas på Bild 1 4 och beskrivning finns i fältprotokollet Bilaga 2. Bild 1-2. Fyllnadsmaterial 0-1m djup från BP 4 på. Området är uppfyllt med i huvudsak jord, sand, silt och grus, men även en inblandning av lera förekommer. Det har också påträffats något lite järnskrot och lite tegel i fyllnadsmaterialet. Den underliggande naturligt avsatta marken består av lera som varierar i tjocklek från 0,5-1,8m. Under leran förekommer siltig finsand som med ökat djup övergår

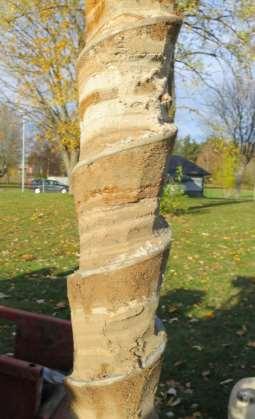

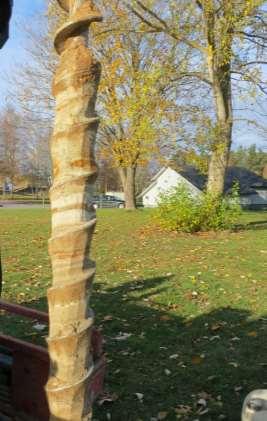

9 Sida 9 (12) till sand. Fast botten bestående av berg eller fastare friktionsjord ligger på 9-11 meters djup. Bild 3-4 Naturligt avsatt jord, varvig lera, silt och finsand på 2-3m djup i borrpunkt 4. 4 Laboratorieanalyser Analyser har utförts av ALS Scandinavia AB med avseende på metaller och kolväten. ALS är ackrediterade för miljöanalyser av styrelsen för teknisk ackreditering (SWEDAC). Utvalda jordprover har analyserats på laboratoriet med avseende på metaller och fraktionerade kolväten. Jordprover undersöktes med ALS analyspaket Envipack, MS1 och OJ21a. Analyser utfördes i olika omfattning av bl.a. följande parametrar: Tungmetaller; arsenik, barium, bly, kadmium, kobolt, koppar, krom, kvicksilver, nickel, vanadin och zink Alifatiska kolväten; uppdelade i olika fraktioner >C8-C35 Aromatiska kolväten; olika fraktioner >C8-C35. Klorerade kolväten Polyaromatiska kolväten (PAH) Bekämpningsmedel

10 Sida 10 (12) För grundvattenproverna valdes analyspaketet Envipack som täcker in många parametrar, se ovan. 5 Riktvärden Vid utvärdering av analysresultat har halterna jämförts med generella riktvärden vilka tagits fram av Naturvårdsverket för förorenad mark. Riktvärdena är framtagna för att indikera upp till vilken nivå det inte förväntas finnas risk för negativ påverkan på människor eller miljö vid angiven markanvändning. Riktvärdena är framtagna för två typer av markanvändning (Naturvårdsverket, 1999): KM, Känslig Markanvändning, där det inte finns några begränsningar för hur marken kan användas och där grundvattnet skyddas. Exempel på markanvändning kan vara bostäder, daghem eller t.ex. odling av livsmedel. MKM, Mindre Känslig Markanvändning. Vid halter över denna nivå anser Naturvårdsverket att markkvalitén begränsar markanvändningen. Marken anses utan risk kunna användas för industrier, kontor och vägar mm. Det aktuella området har utvärderats med riktvärden för KM. 6 Resultat 6.1 Föroreningar i jord Utifrån observationer i fält valdes jordprov ut för laboratorieanalys. Jorden undersöktes både med avseende på metaller och organiska ämnen, såsom alifater, PAH, klorerade lösningsmedel etc. I Bilaga 1 redovisas provtagningspunkter på en karta. Sju jordprover analyserades och inga ämnen översteg befintliga riktvärden för känslig markanvändning. Det detekterades låga halter Alifater C16-C35 i fyllnadsmassorna i borrpunkt 1, 4 och 7, halterna ligger under riktvärdet för känslig markanvändning, men en variation i fyllnadsmassorna kan förekomma och det kan inte uteslutas att högre halter inom området förekommer. I bilaga 3 återfinns ALS analysprotokoll. 6.2 Föroreningar i grundvatten Analysresultaten av grundvattenproverna redovisas i analysprotokoll (Bilaga 3). De uppmätta halterna har jämförts med SGU s riktvärden för dricksvatten Livsmedelsverket (SLVFS) 2001.

11 Sida 11 (12) Inga ämnen överstiger befintliga riktvärden. Det kunde detekteras PAH, summa L och M, men innehållet ligger under riktvärdet för dricksvatten. 7 Slutsatser Den övre delen av marken 0-1,0m består av fyllnadsmassor. Fyllnadsmassorna har lite olika karaktär beroende av var på fastigheten som man befinner sig. Den består överst av mullhaltig jord och under detta av silt, sand och grus med inblandning av lera. Den underliggande naturligt avsatta jorden består av lera, silt och sand. Baserat på analysresultatet, tyder det på att fyllnadsmassorna till viss del är något påverkade av föroreningar, men att de inte är så pass förorenade att det begränsar användningen av marken. Analysresultaten visar att inga analyserade ämnen överstiger befintliga riktvärden för känslig markanvändning. De undre orörda massorna är rena. Det har endast utförts en översiktlig markundersökning och bara sju jordprover har analyserats. Det har förekommit en byggnad inom området och det kan inte uteslutas att det lokalt kan finnas föroreningar i mark som inte undersökts knutna till tidigare verksamhet. I området installerades det även 2 grundvattenrör och analys av vatten visar inte på något föroreningsinnehåll i detta, vilket tyder på att marken sannolikt är ren. Befintlig undersökning visar inte på att det förekommer föroreningar i marken som kräver sanering. I förbindelse med framtida schakt inom området, bör massor som körs från fastigheten kontrolleras med avseende på eventuella föroreningar, för att säkerställa rätt hantering av överskottsmassorna. Detta gäller framförallt massor i området där det tidigare funnits byggnader och där marken kan vara heterogen i sin sammansättning. Innan skolan tas i bruk kan risken för att komma i kontakt med eventuella okända föroreningar även minimeras genom att det övre lagret består av hårdgjorda ytor och att det inom grönytor tillförs rena massor. 8 Referenser Livsmedelsverket, Livsmedelsverkets föreskrifter om dricksvatten. SLVFS 2001:30. Naturvårdsverket, 1999: Metodik för inventering av Förorenade områden

12 Sida 12 (12) Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2009: Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport 5976.

13 N

14 Fältprotokoll Uppdragsnr: 8739 Datum 30/ Provtagningspunkt BP 1/GV1 5 rör Provtagningsplats: Loke 4, Vingåker Provtagare: Helena Westin STRUCTOR NYKÖPING AB Kungshagsvägen 3A Växel: Direkt: Metod: Skruvborr X Odexborr Provgrop Nivå (m) Jordart Provmärkning Provdjup (m) Anmärkning 0-0,4 Fyll Jo/Sa 0-0,4 Organisk jord med inslag av sand och lera 0,4-1,2 (1,3) Fyll Sa/Os 0,5-0,9 Osorterad sand, grus med kornstorlek upp till 1 cm i diam. 1,3-1,6 1,6-2,0 Ie 1,3-1,6 En mjuk övergång till leran kommer ev. ovan Lera blå färg, hård en liten bit från tegel som troligen dragits med av skruven från ovanliggande fyllnadsmaterial Ie Lera ockrafärg 2,0-2,3 Sa/Si Sand, finsand 2,3-2,5 Sa Varvig sand på djup 2,3-2,5 2,5-5 Sa Homogenare finsand, lite vatten Vatten på 4,5 djup. Hålet kollapsar i botten. Fick borra om hålet flera gånger för att kunna installera gv röret. 5 GV rör, varav 2 filter och 3 släta, stcker upp 0,73 ovan mark. Gv nivå på 4,89 under rörets ovankant.

15 Fältprotokoll Uppdragsnr: 8739 Datum 30/ Provtagningspunkt BP 4 Provtagningsplats: Loke 4, Vingåker Provtagare: Helena Westin STRUCTOR NYKÖPING AB Kungshagsvägen 3A Växel: Direkt: Metod: Skruvborr X Odexborr Provgrop Nivå (m) Jordart Provmärkning Provdjup (m) Anmärkning 0-0,15 Jo fyll Gräs, humusrik jord, ockra färgad 0,15-0,3 0,3-0,65 Fyll, Le Fyll, Si/Le,/Sa Lera, fukthållande 0,3-0,65 Lera med hög halt av sa/si även några enstaka gruskorn. 0,65-2,2 Sa 0,65-1,3 Fin sand, ockrafärgad 2,2-2,3 2,3-2,8 2,8-2,83 2,83- Si/Le Si Le Si Silt med lerinslag Silt, varvig ljus/ockra färgad Tunt lerlager Silt svagt varvig, grå, lite fukt/ vatten på ca 4 m djup.

16 Fältprotokoll Uppdragsnr: 8739 Datum 30/ Provtagningspunkt BP 5 Provtagningsplats: Loke 4, Vingåker Provtagare: Helena Westin STRUCTOR NYKÖPING AB Kungshagsvägen 3A Växel: Direkt: Metod: Skruvborr X Odexborr Provgrop Nivå (m) Jordart Provmärkning Provdjup (m) Anmärkning Gräsmatta 0-0,2 Jo Jord med humus 0,2-0,4 0,4-1,1 Le 0,2-0,4 Lera fukthållande Si 0,5-0,9 Silt, ljus, svagt grå/ockrafärgad 1,1-1,15 Le Tunt lerlager 1, Sa/Gr 1,2-1,6 Sand med inslag av smågrus och småsten. Grå/ockra. Tungt för borren, troligen stenar 0,08 diam. Sa/Gr

17 Fältprotokoll Uppdragsnr: 8739 Datum 30/ Provtagningspunkt BP 7 Provtagningsplats: Loke 4, Vingåker Provtagare: Helena Westin STRUCTOR NYKÖPING AB Kungshagsvägen 3A Växel: Direkt: Metod: Skruvborr X Odexborr Provgrop Nivå (m) Jordart Provmärkning Provdjup (m) Anmärkning 0-0,5 Jo 0-0,5 Jord 0,5-1,7 Fyll 0,5-1,0 Grus, sa, si, ockra. Fyll 1,2-1,7 Grus,sa,si. Ockra, lite ljus sand på ca 1,5 m.

18 Fältprotokoll Uppdragsnr: 8739 Datum 30/ Provtagningspunkt BP8/GV2 Provtagningsplats: Loke 4, Vingåker Provtagare: Helena Westin STRUCTOR NYKÖPING AB Kungshagsvägen 3A Växel: Direkt: Metod: Skruvborr X Odexborr Provgrop Nivå (m) Jordart Provmärkning Provdjup (m) Anmärkning 0-0,15 Jo Jord blandat med lite lera 0,15-0,7 Le 0,15-0,7 Lera, torr grå/ockra Lera, lite plastisk, grå. 0,4-0,7 0,7-0,8 Sa Ockrafärgad mellansand 0,8-1,0 Le/Sa 0,8-1,0 Lera med inslag av silt, sand och smågrus, troligen fyllnadsmaterial. 1,0-1,2 1,2-2,4 2,4 Le Le Sa Lera med lite silt, ljusare Lera, grå/blå Finsand varvig med lerlager, tunna på ca 0,5-1 cm. Vatten på ca 3 m. 4 rör, varav två filterrör, sticker upp 0,37m, gv nivå på 3,73 under rörets ovankant.
