1 Beläggningshuvuden EasyPW... med insvängningsanordning Användarhandledning Swedish Utgåva 05/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Anmärkning Denna dokument gäller för hela serien. Beställningsnummer P/N = Beställningsnummer för Nordson Artikel Anmärkning Denna publikation är genom upphovsmannarätt skyddad av Nordson. Copyright 2003 Ingen del av detta dokument får mångfaldigas, omarbetas eller översättas till annat språk, utan skriftligt medgivande från Nordson. Nordson förbehåller sig rätten att införa ändringar utan särskilt meddelande Alla rättigheter förbehålles Varumärken AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. är registrerade varumärken övertagna av Nordson Corporation. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, Control Weave, CPX, CScan, Cyclo-Kinetic, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equi=Bead, ESP, Exchange Plus, FillEasy, Fill Sentry, FluxPlus, Gluie, G-Net, G-Site, idry, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, PluraMix, Powder Pilot, Powercure, Precise Coat, Primarc, Process Sentry, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, Ultrasmart, Universal, ValveMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) är registrerade varumärken tillhöriga Nordson Corporation. Benämningar och varumärken i denna dokumentation kan vara märken som, om de används av tredjepart, kan leda till ett intrång i ägarens rättigheter.

3 Innehållsförteckning I Innehållsförteckning Säkerhetsinstruktioner Inledning Avsedd användning Icke avsedd användning exempel Ej uppenbara faror Beträffande användarhandledningen Funktionsbeskrivning Komponenter Utförande utan styrmoduler Utförande med styrmoduler Insvängningsanordning med banstyrning Typskylt Installation Uppackning Transport Förvaring Skrotning Montering Ventilation av materialångor Höjdjustering av beläggningshuvud Justering av inträngningsdjup Elektrisk anslutning Kabelförläggning Anslutning av beläggningshuvudet Magnetventiler Gränslägesbrytare Pneumatisk anslutning Drift med osmord styrluft Drift med smord tryckluft Anslutning av styrluft Styrmoduler Insvängningsanordning Installation av uppvärmda slangar Montering Demontering Fasta nycklar Handhavande Viktigt vid användning av polyuretanmaterial (PUR) Inställning av temperaturer Maximal arbetstemperatur Inställning av materialbeläggningsmängden Inställning av ventilnålsrörelse

4 II Innehållsförteckning Underhåll Sänk trycket Dagligt underhåll Inspektion för yttre skador Yttre rengöring av beläggningshuvudet Periodiskt underhåll Byte av materialtyp Byte av styrmodul Ombyggnad till andra beläggningsbredder Byte av munstycke Byte av distansbleck Felsökning Felsökningtabell Specifikationer Driftsdata Elektriska data Övriga data Anslutningskabel Bilaga Inställningsprotokoll Underhållsprotokoll

5 Beläggningshuvuden EasyPW...med insvängningsanordning 1 Säkerhetsinstruktioner VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. Inledning Avsedd användning Smältlims-beläggningshuvuden i serien EasyPW... i den följande texten även benämnda Beläggningshuvudet får endast användas vid beläggning med polyolefin, EVA- och PUR-smältlim (material). Varje annan användning betraktas som icke avsedd användning, för vilken Nordson inte påtar sig något ansvar, vare sig för person- och/eller utrustningsskador. Avsedd användning innebär även att de säkerhetsinstruktioner som angivits av Nordson efterföljs. Nordson rekommenderar att man noga informerar sig om de material som skall användas. Icke avsedd användning exempel Beläggningshuvudena får inte användas under följande omständigheter: Om den inte är i fullgott skick Efter egenhändig ombyggnad eller modifiering I explosionsfarlig miljö Med olämpliga material Om enheten ej används efter de data som anges under Specifikationer. Beläggningshuvudena får inte användas för följande material: Explosions- och brandfarliga ämnen Slipande och korroderande material Livsmedel.

6 2 Beläggningshuvuden EasyPW...med insvängningsanordning Ej uppenbara faror Utrustningen har konstruerats för att så långt som möjligt skydda driftspersonal från olika typer av faror. Några kvarstående risker har dock inte kunnat eliminerats. Driftspersonal måste därför iaktta följande: Risk för brännskador från det heta beläggningshuvudet: av hett material, vid byte av filterpatron, eller vid installationsarbeten Materialångor kan vara hälsovådliga. Undvik inandning av sådana. Beträffande användarhandledningen Referensnummerna i bilderna är inte de samma som de referensnummer som används i de tekniska ritningarna och reservdelslistorna. I bilderna visas endast de väsentligaste delarna av utrustningen. Samtliga komponenter och detaljer visas utförligt i de medlevererade tekniska ritningarna (se Stycklistor ). Funktionsbeskrivning Beläggningshuvudena i serien EasyPW... är speciellt ägnade för beläggning av folier (produktbanan), vilka därefter limmas samman med profiler av olika former och material (Profile Wrapping). Man kan använda material av typerna polyolefin, EVA- och PUR-smältlim i dessa fall. För att leda fram banan används en insvängningsanordning med banstyrning. Från en matningsenhet för smältlim (Smältaggregat) leds smältlimmet via en uppvärmd slang in i beläggningshuvudet, och därefter via fördelningskanaler till munstycket. Beläggningsmönstret bestäms av distansbleckets ursparningar. Uppvärmningen sker med hjälp av elektriska värmepatroner. Beroende på beläggningsbredden behövs värmepatroner i en eller flera värmezoner. Temperaturen i de individella värmezonerna avkänns kontinuerligt med en temperaturgivare och regleras med hjälp av en elektronisk temperaturregulator, vilka normalt är monterade i t.ex. smältlimsapplikatorns apparatskåp.

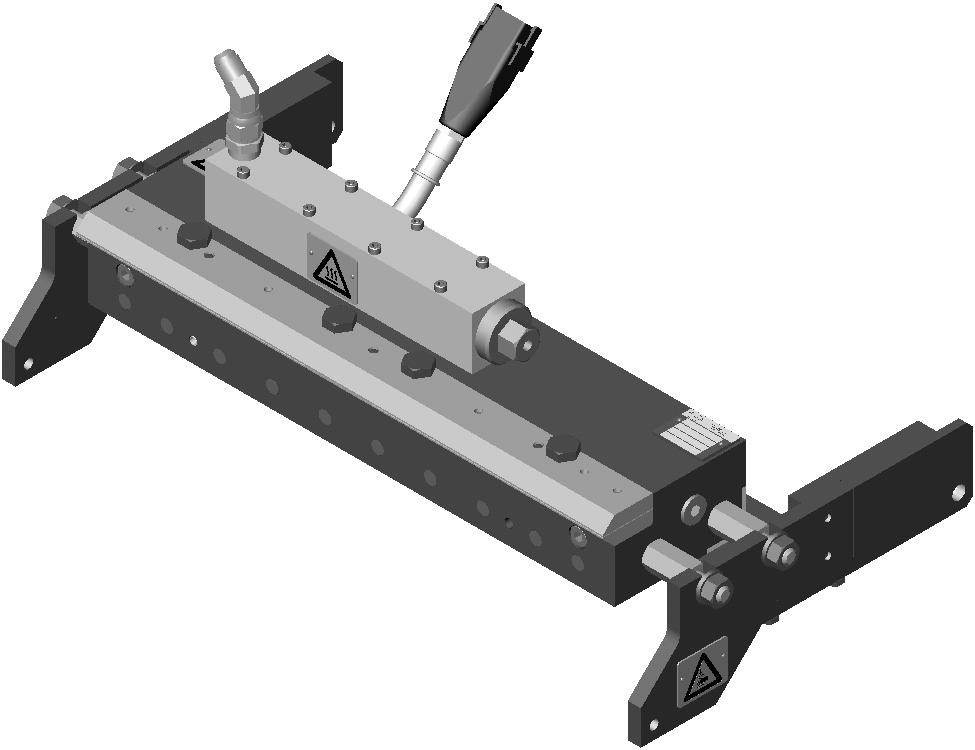

7 Beläggningshuvuden EasyPW...med insvängningsanordning 3 Komponenter Utförande utan styrmoduler Bild 1 1 Slanganslutning 2 Backventil 3 Hållare 4 Spännbult 5 Munstycke 6 Grundenhet 7 Plugg 8 Filterpatron* 9 Anslutningskabel Not: Bilden visar utförande utan insvägningsanordning Not: De komponenter som markerats med * har en separat användarhandledning.

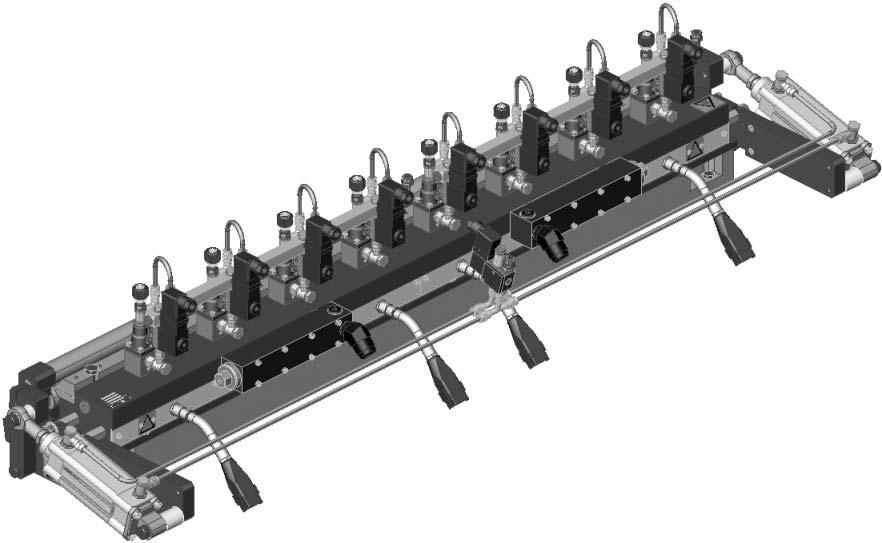

8 4 Beläggningshuvuden EasyPW...med insvängningsanordning Utförande med styrmoduler Bild 2 1 Styrmodul 2 Magnetventil Styrmodul 3 Luftanslutning för Styrmoduler Not: 4 Magnetventil Insvängningsanordning 5 Luftanslutning för Insvängningsanordning Bilden visar utförande med insvängningsanordning 6 Pneumatikcylinder

9 Beläggningshuvuden EasyPW...med insvängningsanordning 5 Insvängningsanordning med banstyrning Insvängningsanordningen med banstyrning monteras på beläggningshuvudets hållare Bild 3 1 Banstyrning 2 Anslag 3 Pneumatikcylinder 4 Gränslägesbrytare 5 Magnetventil 6 Luftanslutning Typskylt 1. Fält Typ av beläggningshuvud 2. Fält Nordson beställningsnummer 3. Fält Matningsspänning V = Volt 4. Fält Effektbehov W = Watt 5. Fält Serienummer

10 6 Beläggningshuvuden EasyPW...med insvängningsanordning Installation VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. Uppackning Packa försiktigt upp utrustningen. Kontrollera därefter om den fått några transportskador. Återanvänd förpackningsmaterialet, eller hantera detta enligt gällande miljöföreskrifter. Transport ANMÄRKNING: Beläggningshuvudet är en precisionstillverkad, dyrbar del. Behandla det mycket varsamt! Skydda munstycket mot skador. Förvaring Förvara inte utrustningen oskyddad! Skydda utrustningen mot fukt och damm. Lägg det inte på munstycket. Skydda munstycket mot skador. Skrotning När Er Nordson produkt har tjänat ut och/eller när den inte längre behövs, skrotas denna enligt gällande miljöföreskrifter.

11 Beläggningshuvuden EasyPW...med insvängningsanordning 7 Montering Montera in beläggningshuvudet tillsammans med insvängningsanordningen på det avsedda stället i produktionsmaskinen. Beakta härvid följande: Använd inte utrustningen i explosionsfarlig miljö. Skydda beläggningshuvudet mot fukt, vibrationer och luftdrag Håll delar som behövs vid underhåll eller handhavande tillgängliga Skydda munstycket mot skador. Ventilation av materialångor Kontrollera att inte gällande gränsvärden för ämnen i materialångorna överskrids. Vid behov måste materialångorna sugas ut. Sörj för god ventilation vid uppställningsplatsen. Höjdjustering av beläggningshuvud 15 Produktionsbanan skall vara så rätvinkligt anordnad, i förhållande till munstycket, som möjligt för att minimera dragkrafterna på banstyrningsvalsarna. Under beläggningen måste munstycket tryckas in några millimeter i banan. För att åstadkomma detta svängs banstyrningsanordningen in pneumatiskt. VARNING: Risk för klämskada! Vid in- eller utsvängning av banstyrningsdelen får inget arbete på beläggningshuvudet utföras. In- eller utsvängningen styrs från en extern enhet. Det optimala inträngningsdjupet är avhängigt bla det använda substratet och banspänningen och måste avgöras genom försök. Justering av inträngningsdjup Ställ in anslagen (2, bild 3) så att önskat inträngningsdjup erhålles. Gränslägesbrytaren (4, bild 3) på pneumatikcylindern ställs in så att den växlat läge när banstyrningen befinner sig i insvängt läge. OBSERVERA: Justera anslagen så att banstyrningen även vid insvängt läge inte berör munstycket. Många utförande ger en möjlighet att parallellförskjuta någon av banstyrningsvalsarna några millimeter för att optimera produktbanan.

12 8 Beläggningshuvuden EasyPW...med insvängningsanordning Elektrisk anslutning VARNING: Farlig elektrisk spänning. Försummelse kan leda till personskada, ev. med dödlig utgång och/eller till skador på utrustningen och dess tillbehör. Kabelförläggning VARNING: Kontrollera att kablar inte ligger an mot roterande och/eller heta apparatdelar. Kläm inte kablar och kontrollera dessa regelbundet för ev. skador. Byt omedelbart ut skadade kablar! Anslutning av beläggningshuvudet VARNING: Anslut endast till sådan drivspänning som finns angiven på typskylten. 1. Sätt i anslutningskabeln med kontakten i den motsvarande kontakten på den uppvärmda slangen. I förekommande fall ansluter man kablar för övriga värmezoner direkt till slanganslutningskontakterna på smältaggregatet. 2. Lås fast kontakterna med låsbygeln om en sådan finns. Magnetventiler Magnetventilerna Insvängningsanordning och Styrmodul kan styras från valfri styrenhet (t.ex. handomkopplare, ljusridå). ANMÄRKNING: Styrmodulerna används inte för att påverka beläggningsmönstret. Deras magnetventiler används därför enbart för att aktivera alla samtidigt. VARNING: Anslut endast till sådan drivspänning som finns angiven på deras typskylt. OBSERVERA: Magnetventiler Styrmodul får endast manövreras när beläggningshuvudet är uppvärmt till arbetstemperaturen! Om limmet fortfarande är för kallt, kan packningarna i styrmodulerna skadas. Gränslägesbrytare För lägesövervakning (insvängt / ej insvängt) finns en potentialfri kontakt tillgänglig via gränslägesbrytaren (1, på en av de två pneumatikcylindrarna). 1

13 Beläggningshuvuden EasyPW...med insvängningsanordning 9 Pneumatisk anslutning Beläggningshuvudet får endast anslutas till tryckreglerad och behandlad tryckluft. Tryckluftskvaliteten måste minst uppfylla kraven enligt klass 2 i ISO Detta innebär: max. partikelstorlek 1 m max. partikelinnehåll 1 mg/m 3 max. daggpunkt 40 C max. oljeinnehåll 0,1mg/m 3. Drift med osmord styrluft Om styrmoduler / beläggningshuvuden ansluts till ett tryckluftsnät, i vilket man sedan länge använt smord tryckluft, räcker det inte med att man stänger av dimsmörjningen. De oljerester som finns kvar i tryckluftsnätet fastnar i magnetventilerna och styrmodulerna och tvättar ut fabriksinfettningen / inoljningen av dessa delar, vilket medför att livslängden kraftigt minskar. Vid drift med osmord tryckluft, kontrollera att: absolut oljefri drift ställts in ingen olja kan hamna i tryckluftsnätet från en ev. defekt kompressor. ANMÄRKNING: Nordson påtar sig inget ansvar, eller garantianspråk, för skador som kan ha uppstått på grund av en ens tillfällig drift med smord styrluft. Drift med smord tryckluft Beläggningshuvudena / styrmodulerna kan även drivas med smord tryckluft. ANMÄRKNING: Har man en gång använt smord tryckluft, betyder detta att man därefter alltid måste använda smord tryckluft, eftersom den infettning av magnetventilerna och inoljningen av styrmodulerna som gjorts vid fabrik, kommer att tvättas ut. Nordson rekommenderar: Olja P/N Klüber Unisilkon TK002/

14 10 Beläggningshuvuden EasyPW...med insvängningsanordning Anslutning av styrluft Trycket på styrluften ställs in på en extern tryckluftsregulator. Tryckluftsregulatorer ingår inte som en del i beläggningshuvudet. Styrmoduler 1. Anslut luftanslutningen på magnetventilerna för Styrmodul till en inställningsbar tryckluftsförsörjning. 2. Ställ in trycket på styrluften i området 4 till 6 bar (0,4 till 0,6 MPa / 58 till 87 psi). Den exakta tryckinställningen är beroende på tillämpningen och måste avgöras genom prov. Insvängningsanordning VARNING: Risk för klämskada! Kontrollera att tryckluftsförsörjningen vid NÖDSTOPP stängs av via kundens NÖDSTOPPS-kedja Anslut luftanslutningen (1) på magnetventilen för insvängningsanordningen till en inställningsbar tryckluftsförsörjning. 2. Ställ in trycket på styrluften till ca. 4 till 6 bar (0,4 till 0,6 MPa / 58 till 87 psi). Den exakta tryckinställningen är beroende på tillämpningen och måste avgöras genom prov.

15 Beläggningshuvuden EasyPW...med insvängningsanordning 11 Installation av uppvärmda slangar VARNING: Hett! Risk för brännskada. Använd värmeskyddande handskar. Montering Om det finns kallt material i slanganslutningen, så måste delarna (1, 2) värmas upp tills att materialet i dessa mjuknar (ca. 80 C). 1. Anslut först slangen (3) elektriskt. Vid flera slangar iakttag följande: Till varje slanganslutning finns en tillhörande anslutningskontakt. Förväxla dem inte! 2. Värm enheten och slangen till ca. 80 C. 3. Skruva fast den uppvärmda slangen. ANMÄRKNING: Anslutningar som inte utnyttjas, måste pluggas ned lämplig Nordson blindplugg. Demontering VARNING: Systemet och materialet står under tryck. Innan de uppvärmda slangarna skruvas loss från enheten, så måste trycket sänkas i detta. Försummelse kan leda till svåra brännskador. VARNING: Hett! Risk för brännskador. Använd skyddsglasögon och värmeskyddande handskar. 1. Spärra / stäng av materialtillförseln Fasta nycklar Använd två fasta nycklar, när de uppvärmda slangarna skruvas av, eller på. Härigenom förhindras att slanganslutningsnippeln på enheten gängar med.

16 12 Beläggningshuvuden EasyPW...med insvängningsanordning Handhavande VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. Viktigt vid användning av polyuretanmaterial (PUR) Vid alla användning av polyuretan-beläggningsmaterial (PUR), så måste ovillkorligen följande anvisningar efterföljas: Om man överskrider maximalt tillåten koncentration av hälsovådliga ämnen, så skall ventilerad andningsmask användas. Vid produktionsavbrott eller arbetspauser, sänk temperaturen och täck beläggningshuvudets munstycken med vaselin, eller doppa dem i lämplig olja. Vid längre tids produktionsuppehåll med beläggningssystemet, skall detta renspolas med något lämpligt rengöringsmedel. Använd endast ett sådant rengöringsmedel som rekommenderas av materialtillverkaren. Öppna materialanslutningar skall förslutas lufttätt. Inställning av temperaturer Inställningen av temperaturerna beskrivs i användarhandledningen för temperaturregulatorn. Temperaturregulatorn ingår inte i beläggningshuvudet. Denna är monterad i t.ex. apparatskåpet för smältaggregatet, eller i ett fristående apparatskåp. Maximal arbetstemperatur 200 C / 392 F ANMÄRKNING: Den maximala arbetstemperaturen får inte överskridas. Nordson påtar sig inget ansvar, eller garantianspråk, för skador som kan ha uppstått genom att felaktiga temperaturer har ställts in.

17 Beläggningshuvuden EasyPW...med insvängningsanordning 13 Inställning av materialbeläggningsmängden Den erforderliga materialbeläggningsmängden beror på vilken ytvikt på beläggningen som önskas samt på banhastigheten. Limflödet ställs in med hjälp av pumpvarvtalet. Den optimala inställningen av varvtalet måste i allmänhet avgöras genom försök. Varvtalsregulatorn är monterad i t.ex. apparatskåpet för smältaggregatet, eller i ett fristående apparatskåp. Beroende på hur materialbeläggningssystemet har konstruerats, så kan pumpvarvtalet även regleras med hjälp av en tackometer, eller via en elektronisk styrenhet för beläggningsmängd. Inställning av ventilnålsrörelse Max. + 2,8 mm Max. + 1,175 tum 1 2 Många styrmoduler har en inställningsmöjlighet för ventilnålsrörelse. Denna användes för att fininställa limbeläggningen eller limflödet. När styrmodulen stängs, trycker ventilnålen ut en liten mängd material ur munstycket. Har man en applikation som kräver en mindre mängd material, så skall man ställa in en mindre ventilnålsrörelse, för att denna mängd material skall hållas så liten som möjligt. Bilden visar mekanismen för ventilnålsinställning med inställningsskruv (1) samt kontramutter (2) VARNING: Fara! Inställningsmekanismen för ventilnålsrörelsen har inget mekaniskt övre stopp. Man får därför aldrig helt skruva upp inställningsskruven när tryckluften är ansluten. Skruven kan skjutas ut med stor kraft pga trycket. OBSERVERA: Ventilnålsrörelsen får endast justeras, när beläggningshuvudet är uppvärmt! I annat fall finns det en risk att man skadar packningarna. Ventilnålsrörelse Flöde Vridning åt vänster (+) = ökar ökas Vridning åt höger ( ) = minskar minskas

18 14 Beläggningshuvuden EasyPW...med insvängningsanordning Underhåll VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. ANMÄRKNING: Underhåll är en viktig förebyggande åtgärd, för att erhålla högsta driftssäkerhet, liksom en lång livstid. Underhållet bör därför aldrig försummas. Sänk trycket VARNING: Systemet och materialet står under tryck. Innan uppvärmda slangar skruvas och innan filterpatroner bytes, måste trycket i systemet sänkas. Försummelse kan leda till svåra brännskador. VARNING: Hett! Risk för brännskador. Använd skyddsglasögon och värmeskyddande handskar. 1. Spärra / stäng av materialtillförseln Dagligt underhåll Inspektion för yttre skador VARNING: Om skadade delar påverkar driftssäkerheten för beläggningshuvudet och/eller personalens säkerhet, skall beläggningshuvudet stängas av, och de skadade delarna bytas ut av kvalificerad personal. Använd endast original Nordson reservdelar. Yttre rengöring av beläggningshuvudet Rengöring av enhetens yttre delar förhindrar att de föroreningar som uppstår i produktionen, leder till driftsstörningar. VARNING: Hett! Risk för brännskador. Använd värmeskyddande handskar. OBSERVERA: Skada inte och tag inte bort varningsskyltar. Skadade eller avlägsnade varningsskyltar måste ersättas med nya.

19 Beläggningshuvuden EasyPW...med insvängningsanordning 15 OBSERVERA: Använd inte hårda verktyg, eller verktyg av metall vid rengöringsarbeten. Använd inte stålborstar! Den vidhäftningshämmande ytbeläggningen kan skadas om man använder sådana verktyg. Använd endast mjuka verktyg (trä eller teflonspatel, eller mjuka borstar). Tag om möjligt bort materialrester med ett rengöringsmedel som rekommenderas av materialtillverkaren. Vid behov kan man värma limresterna med en varmluftspistol. Damm, flock etc. kan dammsugas av, eller torkas av med en mjuk trasa. Periodiskt underhåll De angivna intervallen är baserade på erfarenhet. Beroende på den aktuella installationen, produktionsförhållandena och driftsintervallen, kan andra underhållsintervall bli nödvändiga. Apparatdel Aktivitet Intervall Se vidare Beläggningshuvud Spola med ett Vid föroreningar eller rengöringsmedel byte av material Hela munstycket Delning och rengöring Om det är nedsmutsat Ombyggnad till andra beläggningsbredder Filterpatron Se separat användarhandledning Styrmodul Kontrollera Varje vecka avsyningshålet* Byt ut Vid läckage Sidan 16 Byte av materialtyp ANMÄRKNING: Innan byte av materialtyp sker, kontrollera om de två materialtyperna kan blandas. Kan blandas: Kan materialtyperna blandas, går det bra att trycka ut det gamla materialet med det nya. Kan inte blandas: Renspola systemet grundligt med ett rengöringsmedel som rekommenderas av materialtillverkaren. ANMÄRKNING: Rengöringsmedlet och materialrester skall hanteras enligt gällande miljöföreskrifter.

20 16 Beläggningshuvuden EasyPW...med insvängningsanordning Byte av styrmodul VARNING: Hett! Risk för brännskada. Använd värmeskyddande handskar. OBSERVERA: Styrmodulerna får endast bytas ut när beläggningshuvudet är uppvärmt, för att undvika skador på packningarna och ventilnålen. 1. Värm upp beläggningshuvudet tills att limmet har smält. 2. Ställ in maximal beläggningsbredd. 3. Sänk trycket. 4. Lossa tryckluftsanslutningen. 5. Lossa fästskruvarna och byt ut styrmodulen. 6. Skruva fast den nya styrmodulen. 7. Sätt tillbaks tryckluftsslangen. ANMÄRKNING: Ventilnålsinställning (om sådan finns) är för övrigt inte nödvändig.

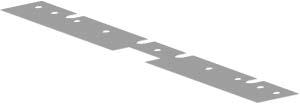

21 Beläggningshuvuden EasyPW...med insvängningsanordning 17 Ombyggnad till andra beläggningsbredder Munstycket har ett distansbleck, vars ursparningar bestämmer beläggningsbredden. Efter att ha lossat spännbultarna (4, bild 1) kan man enkelt byta ut hela munstycket mot ett munstycke med ett distansbleck med annan utformning. Man kan även byta ut distansblecket, t.ex. mot ett som man själv låtit tillverka. Man kan beställa råämnen för distansbleck. VARNING: Hett! Risk för brännskador. Använd värmeskyddande handskar. Byte av munstycke 1 1 ANMÄRKNING: Om det finns kallt material i beläggningshuvudet, så måste detta först värmas upp så att materialet mjuknar (ca. 80 C). 1. Lossa spännbultarna (4, bild 1) och tag av munstycket från grundenheten. 2. Kontrollera att de tätande ytorna på det nya munstycket och grundenheten är rena. 3. Sätt på det nya munstycket. Urfräsningarna (1) skall vara riktade mot grundenheten. 4. Drag åt spännbultarna. Byte av distansbleck ANMÄRKNING: Om det finns kallt material i munstycket, så måste detta först värmas upp så att materialet mjuknar (ca. 80 C). Använd t.ex. en hetluftsfläkt. 1. Tag av munstycket och dela det. 2. Sätt i det tillskurna distansblecket och sätt samman munstycket. 3. Överskjutandedel av distansblecket skärs av med en vass kniv, och därefter behandlas ytan med slipsten, för att få en slät kontur. (Själva munstycket är nitrerhärdat och är okänsligt för repor.) 4. Montera munstycket på grundenheten.

22 18 Beläggningshuvuden EasyPW...med insvängningsanordning Felsökning VARNING: Tillåt endast kvalificerad personal att utföra följande arbetsuppgifter. Iakttag och följ säkerhetsinstruktionerna i detta dokument och i övrig dokumentation som berör detta område. VARNING: Felsökning måste ofta ske med apparaten spänningssatt. Iakttag alla säkerhetsföreskrifter gällande arbete med apparater som står under spänning (aktiva apparater). Försummelse kan leda till personskador, ev. med dödlig utgång. Felsökningtabell Vid felsökningsarbetet måste man ibland även undersöka andra komponenter i beläggningssystemet. Felsökningstabellerna tjänar som orienteringshjälp för kvalificerad personal och kan inte ersätta en målinriktad felsökning med hjälp av t.ex. kopplingsschema och mätinstrument. Tabellerna behandlar inte heller alla möjliga typer av fel, utan endast de som normalt brukar uppträda. Problem Trolig orsak Åtgärd Se Inget material Beläggningshuvudet har ännu inte kommit upp till arbetstemperaturen Vänta tills att temperaturen kommit upp till rätt värde, kontrollera temperaturinställningen Sidan 12 Inte tillräckligt med material i smältaggregatet Pumpen i smältaggregatet fungerar inte Filterpatronen igensatt Fyll på med lim Kontrollera Rengör filterpatronen och byt ut filternätet Separat användarhandledning Styrluften inte ansluten Anslut Sidan 10 Ventilnålen sitter fast Byte av styrmodul Sidan 16 Inget material: Beläggningshuvud et är kallt Temperaturen inte korrekt inställd på temperaturregulatorn Dålig kontakt i elanslutning Ställ in rätt temperatur Sidan 12 Anslutning av beläggningshuvudet Sidan 8 Defekt värmepatron Byt ut värmepatronen Forts....

23 Beläggningshuvuden EasyPW...med insvängningsanordning 19 Problem Trolig orsak Åtgärd Se Materialbeläggningen är inte exakt Munstycket är delvis igensatt eller skadat Dela munstycket och rengör detta, vid behov måste distansblecket bytas ut Beläggningshuvudet har inte en jämnt fördelad kontakt med substratet Kontrollera höjdinställningen och justera vid behov Produktionsparametrar stämmer inte överens med varandra Kontrollera parametrarna och ändra vid behov Olämpligt material Rådfråga materialtillverkaren Datablad Öppentiden är för lång Beläggningstemperaturen är för hög Ställ in en lägre temperatur Sidan 12 Olämpligt material Rådfråga materialtillverkaren Datablad Öppentiden är för kort Beläggningstemperaturen är för låg Ställ in en högre temperatur Sidan 12 Olämpligt material Rådfråga materialtillverkaren Datablad

24 20 Beläggningshuvuden EasyPW...med insvängningsanordning Specifikationer Driftsdata Maximal arbetstemperatur 200 C 392 F Maximalt användningsbar materialviskositet mpas Uppvärmningstid Ca. 20 min Elektriska data Matningsspänning (värmare) Se typskylt Effektbehov (värmare) Se typskylt Temperaturgivare Ni 120 Övriga data Skyddsklass IP 30 Dimensioner djup x bredd x höjd [mm] Ca. 250 x (110+munstycksbredden) x 235 Vikt Beroende på munstycksbredden (se transportdokument) Anslutningskabel Bild svart (brun) svart (blå) grön/gul 3 5 Uppvärmning Temperaturgivare Ni 120 Skyddsledare

25 Beläggningshuvuden EasyPW...med insvängningsanordning 21 Bilaga Inställningsprotokoll Information för produktion Material Rengöringsmedel Grundinställningar Temperatur Tillverkare Max. arbetstemperatur Viskositet Tillverkare Flammpunkt Börvärde Undertemperatur Övertemperatur Anmärkningar Formuläret ifyllt av: Namn Datum

26 22 Beläggningshuvuden EasyPW...med insvängningsanordning Underhållsprotokoll Apparatdel Aktivitet Datum Namn Datum Namn Beläggningshuvud Spola med ett rengöringsmedel Munstycke Delning och rengöring Filterpatron Rengöring resp. byte av filternät eller sikt Styrmoduler Utbyte
