1 Servicehandbok Bygghiss Byggnadsår:... Fabriksnummer:... Maskininventarienr.:... Mertinger Straße 60 D Asbach-Bäumenheim Telefon +49 (0)9 06 / Fax +49 (0)9 06 / E-post: info@geda.de WWW: WH005SE200805

2 Innehållsförteckning: Kapitel Sida INLEDNING EGENSKAPER FÖR HISSEN SKISS SERVICEPLAN SERVICE OCH KONTROLL SMÖRJANORDNING FÖR KUGGSTÅNGEN SLITAGEGRÄNS FÖR KUGGSTÅNG OCH DRIVHJUL SPÄRR- OCH GRIPANORDNING KONTROLLERA NÖDSÄNKNING (LUFTA MOTORBROMSARNA) MOTORBROMS MASKINOLJA KONTROLLINDIKATORER SNABBTELEFON SKJUTDÖRRSLÅS KONTROLL AV HISSKOMPONENTERNA KONTROLLERA MEKANISKA KOMPONENTER Kontroll av mastdelarna Kontrollera skjutdörr och lås Skjutdörr med låskolv Kontrollera hänvisningsskyltar Kontroll av de bärande elementen på korgen DYNAMISK KONTROLL STATISK KONTROLL KONTROLLERA ELEKTRISKA KOMPONENTER Säkringar Kontrollera manöverelement och kommandoenheter SAMMANFATTNING AV GRÄNSBRYTARNA FELANALYS OCH FELAVHJÄLPNING SPS-STYRNING HISSKORGEN IDENTIFIERAR INTE DEN VALDA VÅNINGEN FELMEDDELANDEN PÅ FREKVENSOMRIKTAREN HISSKORGEN KÖR INTE Kontroll av NÖDSTOPP-linjen HISSKORGEN KÖR INTE "UPP" HISSKORGEN KÖR INTE "NER" REPARATION Servicehandbok Sidan 2 av 52 WH005SE200805

3 Inledning Maskinen får endast underhållas av kvalificerad arbetskraft som genom sin utbildning eller kunskaper och praktiska erfarenhet garanterar fackmässig hantering, och som är medvetna om riskerna. Dessa personer måste väljas av företagaren för underhållningsarbeten. Rapportera genast fastställda förändringar eller fel till företagsledningen eller dess ombud. Stoppa och säkra genast hissen om nödvändigt. 2 Egenskaper för hissen Vi rekommenderar att hissen märks tydligt och hållbart med inventarienumret (enligt uppgifter på första sidan). Märkskylten sitter i hisskorgen under talmodulen. Beteckning: Byggnadsår GEDA MULTILIFT P2 Fabriks- nr. Inventarienr. Servicehandbok Sidan 3 av 52 WH005SE200805

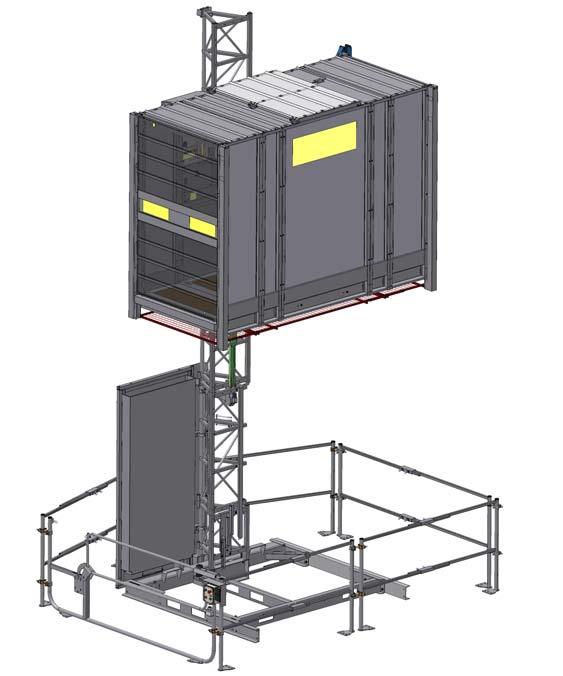

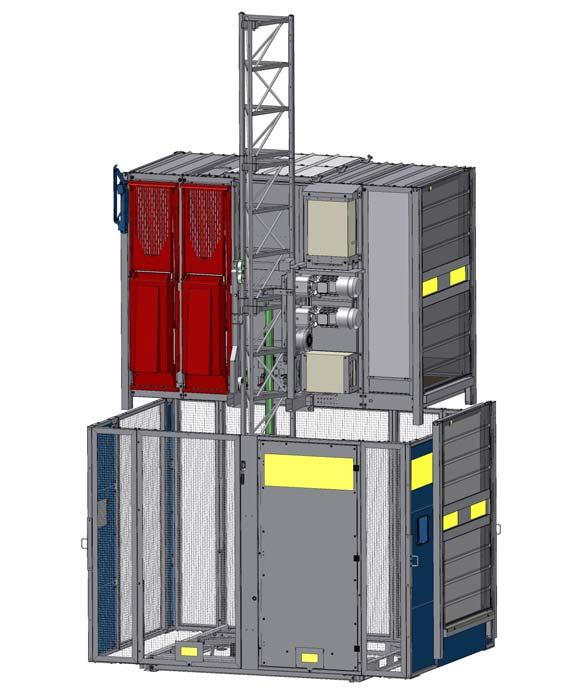

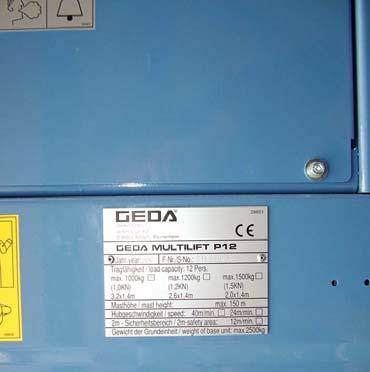

4 2. Skiss GEDA MULTILIFT STANDARD GEDA MULTILIFT COMFORT Servicehandbok Sidan 4 av 52 WH005SE200805

5 3 Serviceplan Servicearbeten Varje vecka Varje månad Varje kvartal Varje halvår Varje år Kontrollera slitage och smörjning på kuggstång och drivhjul X Kontrollera släpkabel, nätanslutning och styrledning samt leta efter X eventuella skador. Smörj låsen på skjutdörrarna X Kontrollera att kuggstänger och drivhjul inte är slitna X Kontrollera att mastförbindningsskruvar, NÖDgränsbrytarstartbygel och mastförankring/skruvar på masten och X byggnaden sitter fast, vid behov dra åt. Kontrollera oljan i smörjanordningen och fyll vid behov på X Finns hänvisningsskyltar X Kontrollera dragkabel och brytrulle på skjutdörr med ramp Kontrollera att markstyranordningen fungerar Kontrollera att våningsstyrning(-ar) fungerar Kontrollera att hisskorgstyrningen fungerar Kontrollera maskinoljan i motorerna Kontrollera att kuggstången sitter fast Kontrollera motorbromsar (luftspalt och styrka på bromsbeläggningarna) Kontrollera att fallteststyrningen fungerar Kontrollera spärr- och gripanordningen Kontrollera löpvalsar på vagnen Belysningsarmatur Skyddsledarmätning enligt EN 60202, del Isoleringskontroll enligt EN 60204, del Optisk kontroll av alla styrelement, ändbrytare och ledningar Oftare vid intensivare användning eller flerskiftsdrift. X X X X X X X X X X X X X X Servicehandbok Sidan 5 av 52 WH005SE200805

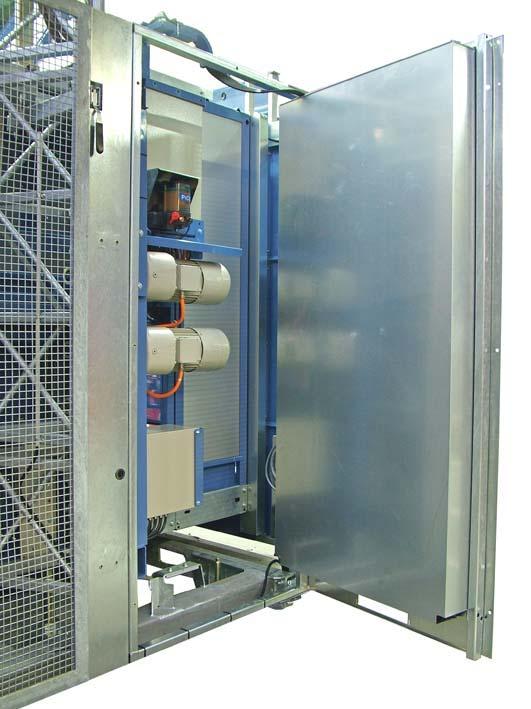

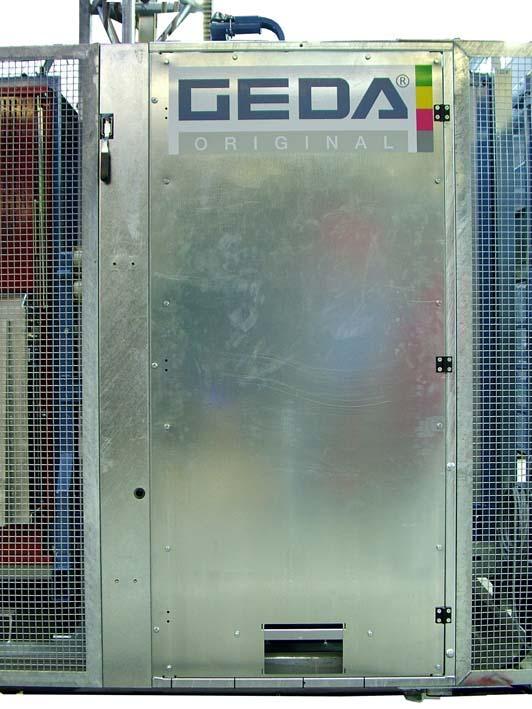

6 4 Service och kontroll I utförandet MULTILIFT P2 COMFORT måste man vid underhålls- och reparationsarbeten inom bröstvärnet demontera bröstvärnets delar och svänga ut kabelboxen - eller köra hisskorgen över bröstvärnet. MULTILIFT P2 med flatkabel För underhålls- och reparationsarbeten vid sliden, drivenheterna, spärr- och gripanordningen och vid smörjanordningen kan kabelboxen för släpledningen svängas ut. - Lossa skruvarna (2) och ta bort dem. 2 - Sväng försiktigt ut kabelboxen () för att komma åt bröstvärnet. Servicehandbok Sidan 6 av 52 WH005SE200805

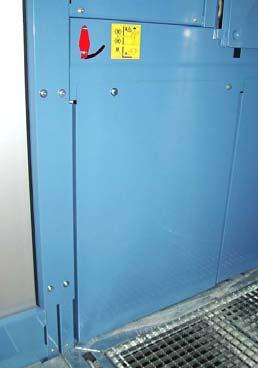

7 Vid underhålls- och servicearbete inom bottenbröstvärnet måste stoppanordningen aktiveras för underhållspersonalens skydd. Stoppanordningen förhindrar att hisskorgen åker under 2 meters säkerhetshöjd. Kör upp hisskorgen ovanför stoppanordningen. Stäng av huvudströmbrytaren vid kabelboxens kopplingsskåp och säkra den med hänglås. Vänd stoppspaken (2) uppåt och lyfta upp för att regla upp. Skjut sedan stoppanordningen () till mastens hisskorgssida. OBS! När hisskorgen står ovanför bröstvärnet och är säkrad, kan man utföra underhålls- och reparationsarbete på sliden och på drivenheterna. Efter arbetet inom bröstvärnet ska man dra ut stoppanordningen () igen och svänga stoppspaken nedåt. 2 2 HÄNVISNING Vid aktiverad stoppanordning är styrningen avbruten. Efter underhållsarbete måste stoppspaken (2) stå lodrätt igen. Ta bort hänglåset från huvudbrytaren och slå på huvudbrytaren. Kör hisskorgen ned till den nedre gränsbrytaren. Servicehandbok Sidan 7 av 52 WH005SE200805

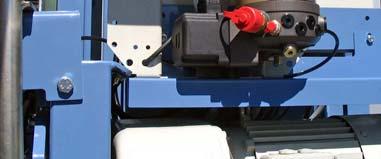

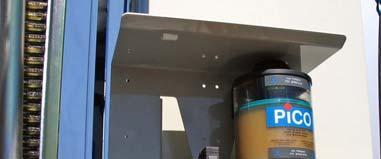

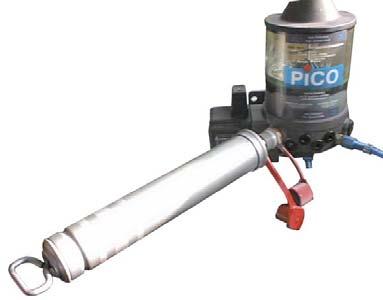

8 4. Smörjanordning för kuggstången Utan smörjanordning Spruta på smörjmedel på kuggstång och drivhjul eller smörj in dem med fett. - Smörjmedelsrekommendation GEDA-specialspray artikelnr Fettkartusch artikelnr för fettspruta Med smörjanordning Fettmängden i behållare räcker vid normalanvändning till ca 20 körtimmar. (Den gröna kontrollampan vid hisskorgens styranordning blinkar långsamt om vid brist på fett) Innan fettbehållaren blir tom måste den fyllas i. Påfyllningsmängd:,2 l Smörjmedelsrekommendation: Universalfett/kartusch för fettspruta GEDA-Art.-Nr Sätt handspaksfettspruta på fyllningstapp () (undersidan av fettbehållaren) och pumpa fettet in i behållaren. - Fyll behållaren till markeringen "MAX". 2 VARNING Fett med smörjmedel är inte lämpliga för denna pump. Snabbfyllning med fyllningsspruta - För fyllningen: skruva bort dammhuven från fyllningsanslutningen (2) och för i fyllningssprutans (3) stuts till fyllningsanslutningens (2) slut. - Pressa i fettet tills det har nått markeringen "MAX". 3 2 Servicehandbok Sidan 8 av 52 WH005SE200805

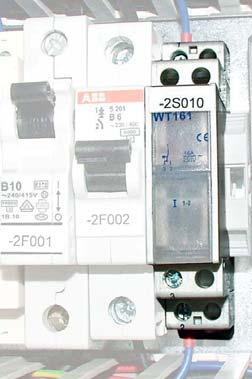

9 Med testknappen (4) i kopplingsskåpet till hisskorgens styranordning kan man kontrollera att smörjanordningen fungerar. 4 Systemets ventilering Ifall fettnivåbrytaren var defekt och pumpen kördes helt tom, kan man behöva ventilera systemet. - Fyll pumpen genom fyllningstappen tills fettet är ca 4 cm över markeringen "min. fettnivå". - Skruva bort smörjningssladden från pumphuset. - Ta av pumpelementet eller låsskruven (M20x,5) och lämna öppna så länge tills det kommer blåsfritt fett. - Skruva pumpelementet eller låsskruven tillbaka. - Tömma smörjimpuls tills det kommer blåsfritt fett från pumpens öppning. - Anslut smörjsladden igen. Servicehandbok Sidan 9 av 52 WH005SE200805

10 4.2 Slitagegräns för kuggstång och drivhjul Mått "X" min. normal Hjul Antal kuggar Modul 32,5 mm 32,50 mm m = 7 X = kuggstångens mått X2 = sammanlagd höjd med kontrollbultar Ø2 mm X X2 min X2 ny = 80 mm = 80,30 mm = 8,40 mm Tolerans: mätbultar 2 mm H (+0,0 mm / 0, mm) Kontrollera att kuggstången sitter fast - 60 Nm Vridmoment (8 mm insexnyckel). Servicehandbok Sidan 0 av 52 WH005SE200805

11 4.3 Spärr- och gripanordning Uppfångningstestet får endast utföras av en kvalificerad person som utsetts av entreprenören och som tack vare sin utbildning, kunskap och praktiska erfarenhet kan bedöma farorna vid testet samt spärr- och gripanordningens funktionsduglighet. OBS! Fallteststyrningen inverkar direkt på motorns avstängningsskydd och är även aktiv när hisskorgens SPS-styrning är avstängd eller inte fungerar. Hisskorgen skjutdörrar kan inte öppnas vid aktiverad fallteststyrning. Efter falltestet måste ingång ske via monteringsbryggan eller via skjutdörren till hisskorgen, vilken måste nödupplåsas. Sätt huvudströmbrytaren i läge PÅ. Koppla ur blindpropp på stickkontakten (5) på hisskorgens styranordning. Koppla in styrningen för falltest vid stickkontakten (5) och för den med manuell styrning utåt framför bröstvärnet. 5 Tryck på knappen (3) utanför riskområde och kör upp till ca 5 meters höjd med en tom hisskorg. Tryck samtidigt på de båda röda knapparna (2). Motorbromsarna öppnar, hisskorgen flyttar nedåt och för överhastighet. Efter 2-3 m måste spärr- och gripanordningen ingripa och stoppa upp hisskorgen. Skulle det inte inträffa måste knapparna omedelbart lossas! = NÖDSTOPP-knapp 2 = Knappen "Lossa bromsar" 3 = UPP-knapp 4 = NED-knapp VARNING VARNING! När spärr- och gripanordningen har löst ut är upp- och nerfärd både mekaniskt och elektriskt blockerad. Koppla ur spärr- och gripanordningen enligt beskrivning nedan. Servicehandbok Sidan av 52 WH005SE200805

12 Spärr- och gripanordningen lossas på följande sätt Spärr- och gripanordningen är innan falltest ännu ansluten till uttaget i brytarskåpet till hisskorgstyrningen. Tryck knappen UPP (3) utanför riskområdet och kör upp ca cm. Koppla ur styrningen för falltest efter friåkning och koppla in blindstickproppen igen. Stäng kopplingsskåp på hisskorgens styranordning. Ta av täckplåten (6) under kopplingsskåpet för styrning av hisskorgen. (insexnyckel = 8 mm) 6 Lossa säkringsmuttern (7) på spärr- och gripanordningen. Vänd spärranordningens skyddshuv (8) så långt till vänster tills gränsbygeln (9) hakar i skyddshuvens (8) spår. Dra åt säkringsmuttern (7) igen. Multilift P2 är åter driftfärdig Fig. Spärr- och gripanordning VARNING Kontrollera att släpkablarna inte är skadade. - Lossa säkringsmutter (7) på spärr- och gripanordning, ta av skyddshuven (8) och kontrollera anordningen för eventuella skador. - Sätt skyddshuven (8) tillbaka igen så att gränsbygeln (9) hakar i skyddshuvens spår. - Dra åt säkringsmuttern (7) igen. - Montera tillbaka täckplåten under kopplingsskåpet till hisskorgens styranordningen. OBS! Reparationer och inställningarna på GEDA-spärr- och gripanordning får endast genomföras av tillverkarens servicepersonal eller fullmäktiga personer som är skolade av servicepersonalen. Spärr- och gripanordning är byggmodellsprovad och måste bytas ut varje tredje år eller kontrolleras av tillverkaren eller dess fullmäktiga personer. Servicehandbok Sidan 2 av 52 WH005SE200805

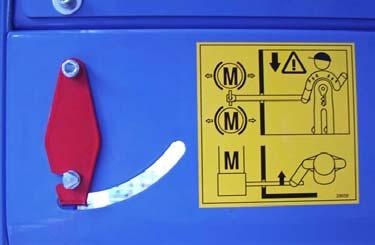

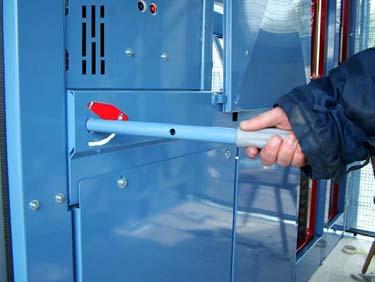

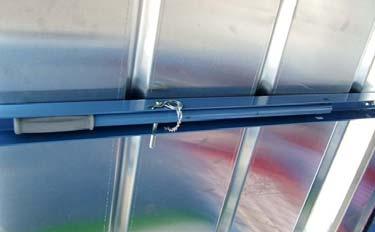

13 4.4 Kontrollera nödsänkning (lufta motorbromsarna) Ta bromsventilationsstången () ur fästet (monteringsluckans bärprofil). Lossa trekantsskruvarna (2) och vänd täckplåten (3) till höger i sidan. 3 Stoppa bromsventilationsstång () genom öppningen i sidopanelen och för till bromsventilationsspakens förbindningsstång. OBS! Genom springorna (4) i talmodulskyddet kan man iaktta bromsventilationsstången. 2 4 Ventilera motorbromsarna genom att dra lätt (riktning hisskorgens mitt) vid bromsventilationsstången. - Hisskorgen glider nedåt. Fig. 2 Luftning av motorbromsarna Handventilationsspaken skall manövreras ytterst försiktigt så att spärroch gripanordningen kuggas in. Låt hisskorgen åka ned väldigt sakta! Om spärr- och gripanordningen har en gång kuggat in finns det igen möjlighet att gå vidare utan att lyfta upp hisskorgen. Ta bort bromsventilationsstången () igen och montera tillbaka på fästet. Säkra täckplåten (3) igen med trekantsskruven (2). Servicehandbok Sidan 3 av 52 WH005SE200805

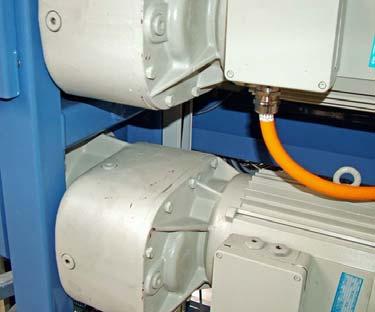

14 4.5 Motorbroms Arbetsluftspalten mäts i bromsat läge mellan ankarplatta och magnet. Luftspalten blir större i takt med slitaget. Om bromsbeläggningen är så sliten att maximal möjlig luftspalt på 0,8 mm har uppnåtts måste bromsarna efterjusteras, annars kan ingen säker avluftning längre garanteras. Detta märker man på avtagande bromskraft eller längre bromsväg. Minimitjockleken på bromsskivorna uppgår till,5 mm, arbetsluftspalten skall ställas in på 0,3 mm. = Motorns lagerskylt 2 = Magnet 3 = Ankarplatta 4 = Bromsskiva 5 = Tryckfjädrar 6 = Hålskruvar 7 = Insexskruvar 8 = Medlöpare 9 = Inställningsring 0 = Manuell avluftning Efterjustering: - Koppla bort motorerna från spänning. - Skruva ur bultarna på den manuella avluftningen och ta bort luftningskåpan efter att fästskruvarna har lossats. - Ta bort kabeln från kontakten. - Dra ur dammskyddsringen ur spåret i magneten och dra den över lagerskylten. - Ta bort damm med hjälp av tryckluft. - Lossa på insexskruvarna. Dessa skall senast efter andra efterjusteringen bytas ut mot nya skruvar. - Skruva in hålskruvarna i magneten utifrån det värde som skall justeras. - Dra åt insexskruvarna jämnt med 25 Nm kraft. - Kontrollera att arbetsluftspalten mellan ankarplatta och magnet är 0,3 mm med hjälp av mätaren. OBS Arbetsluftspalten måste vara lika stor överallt. Därför måste den kontrolleras på flera ställen. - Kontrollera att hålskruvarna sitter ordentligt. - Montera O-ringen i spåret mellan ankarplatta och magnet. - Sätt i kabeln i kontakten. - Sätt fast luftningskåpan samt bultarna för den manuella avluftningen. - Genomför ett funktionstest. Servicehandbok Sidan 4 av 52 WH005SE200805

15 4.6 Maskinolja Kontrollera maskinoljan och fyll om nödvändigt på. - Öppna påfyllningsskruven () och fyll på. Rekommenderad växellådsolja - Mängd ca.,8 liter Rekommendation Shell Omala Oljebyte ca. var 0 000: timme 4.7 Kontrollindikatorer Kontrollampor på hisskorgstyrningen = Kontrollampor drift Fast sken Hiss driftsklar 2 Den gröna kontrollampan lyser inte vid: - Felaktig fasföljd - Felaktig spänning - Överhettad motor - Utlösta säkringar i kopplingsskåpet till kabelboxen - Urkopplad kontakt till släpkabeln långsamt blinkande sken Fett saknas smörjanordning Innan fettbehållaren blir tom måste den fyllas i. snabbt blinkande sken för hög temperatur i drivmotorn För hög temperatur i frekvensomvandlarens bromsmotstånd 2 = Varningslampa för överbelastning Kontroll av överlastavstängning - Lasta hisskorgen i mitten med 5 % av tillåten bärkapacitet - Tryck på UPP-knappen. Korgen får inte börja köra, den röda kontrollampan på hisskorgstyrningen måste lysa. Lampor = 30 V/2 W fattning BA9s (art.nr.: 2032) Servicehandbok Sidan 5 av 52 WH005SE200805

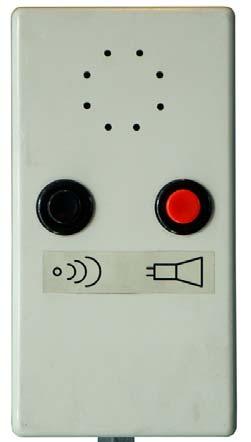

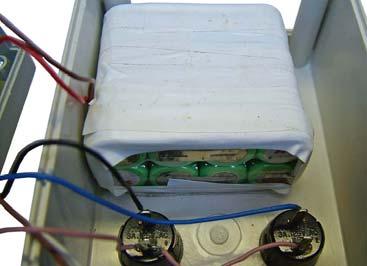

16 4.8 Snabbtelefon Funktionskontroll - Om man trycker på den röda ringknappen () meddelas en akustisk ringsignal till mottagaren. - När man trycker på den svarta talknappen (2) skapas kontakt med dem som deltar i samtalet. - För att kunna höra vad mottagaren säger, måste man släppa den egna talknappen och samtidigt måste mottagaren trycka på talknappen under tiden han/hon talar. 2 2 Byta batterier - Öppna kåpan. - Löd loss anslutningskablarna (röd och brun). - Byt ut batteripaketet. - Löd fast anslutningskablarna (röd och brun) på ledarplattan. - Stäng kåpan. 3 Servicehandbok Sidan 6 av 52 WH005SE200805

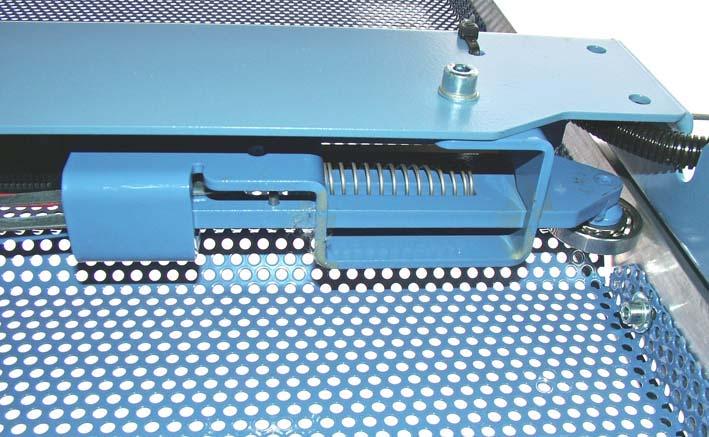

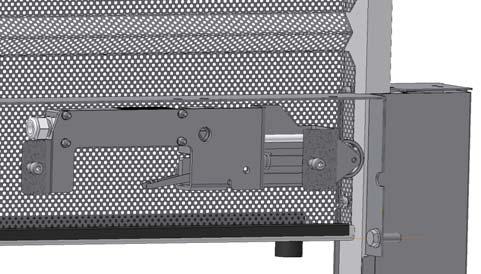

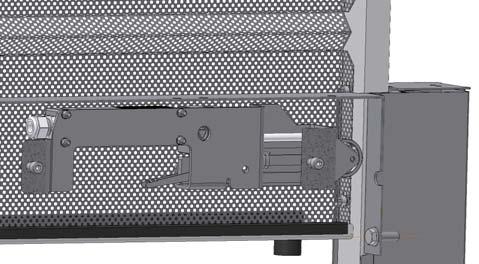

17 4.9 Skjutdörrslås Låsspaken () på skjutdörrsövervakningen måste varje vecka kontrolleras så att den löper lätt, och vid behov smörjas. - Smörj låsspaken med universalfett. - Låskontaktens låsbult (2) måste alltid hållas ren och torr, behandla den eventuellt med tunnflytande sprayolja (vapenolja). 2 Servicehandbok Sidan 7 av 52 WH005SE200805

18 5 Kontroll av hisskomponenterna 5. Kontrollera mekaniska komponenter 5.. Kontroll av mastdelarna Kontrollera att kuggstången sitter ordentligt 60 Nm åtdragningsmoment (8 mm insexnyckel). Kontrollera att mastanslutningsskruvarna sitter ordentligt (50 Nm) Kontrollera att svetsskarvar och löpytor på masten inte är repiga eller skadade (spruckna, buckliga, böjda mastdelar måste tas bort) Kontrollera att delar som har monterats på masten (gränsbrytarstartbygel, mastförankring, kabelstyrningar etc.) sitter ordentligt Kontrollera skjutdörr och lås Hisskorgstyrningen frikopplas först när alla skjutdörrar är stängda och låsta. En skjutdörr kan bara öppnas när hisskorgen står vid markstationen eller vid en hållplats framför en våningsdörr. Låsspaken med rulle () måste när skjutdörren stängs glida in i skjutdörrens rams spår för att låsa. Servicehandbok Sidan 8 av 52 WH005SE200805

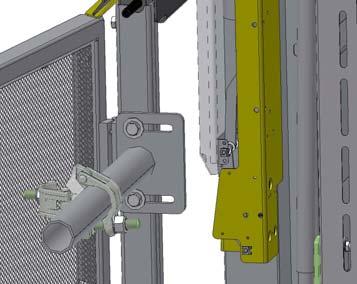

19 5..3 Skjutdörr med låskolv OBS! Låskolven () är endast på skjutdörrar utan ramp monterad på byggnadssidan. Låskolvens manövreringsskenor trycker ner upplåsningsbulten för dubbla våningsdörrar Kontrollera hänvisningsskyltar Kontrollera att de finns och är läsbara. Lista se bruksanvisningen Kontroll av de bärande elementen på korgen - Kontrollera att ingen rost och inga repor eller skador finns på de båda utliggarrören under hisskorgen, de påsvetsade flänsplattorna på hisskorgen och vagnen samt vagnen själv. - Kontrollera att hisskorgsramen, sidoväggar, dörrampar etc. inte är rostiga, repiga eller skadade Servicehandbok Sidan 9 av 52 WH005SE200805

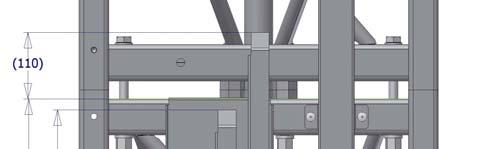

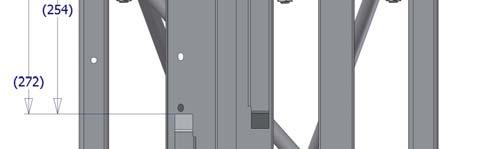

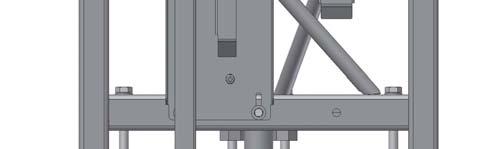

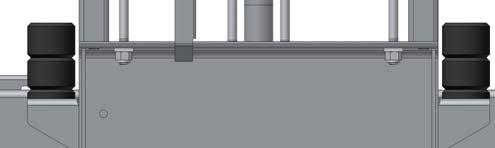

20 5.2 Dynamisk kontroll Kontrollera bromsvägen - Kör en med märklast lastad korg neråt tills den stoppas av den nedre gränslägesbrytaren. - Den sträcka som gränsbrytarvalsen gränsbrytarmeden får uppgå till maximalt 0 cm (nödstoppsbrytaren får inte aktiveras). = Gränsbrytarmed för NER-gränsbrytare och frikoppling hisskorgsskjutdörr framför schaktdörr 2 = Gränsbrytarmed för nödstoppsbrytare (nere) 3 = Gränsbrytarmed för våningsräknare (kopplar ner till långsam hastighet innan NER-gränsbrytaren stoppar hisskorgen). 4 = Gränsbrytarmed för väntningsgränsbrytare (endast på MULTILIFT STANDARD) aktiv Fabriksinställda mått i mm Kontrollera motorbroms - Lasta korgen i mitten med 5 % av tillåten bärkapacitet - Överbrygga överlastanordningen (-2X00/27 och -2X00/42) - Kör upp korgen ca. 4 m och kör därefter neråt. Korgen stoppas i hög hastighet (NÖDSTOPP-knapp). Den måste stanna helt. - Ta bort den elektriska bryggan (-2X00/27 och -2X00/42) 5.3 Statisk kontroll - Kör upp korgen ca. m och lasta den i mitten med 200 % av märklasten - Notera avståndet mellan korgens alla hörn och golvet - Upprepa mätningen efter 5 minuter, inga ihållande skillnader får uppstå Servicehandbok Sidan 20 av 52 WH005SE200805

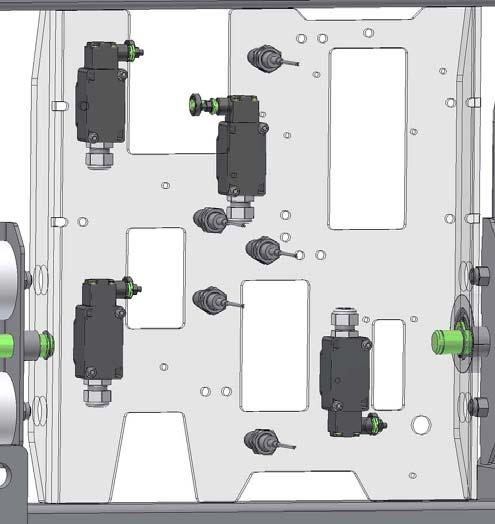

21 5.4 Kontrollera elektriska komponenter Komponentmärkning De första två tecknen i komponentens beteckning anger den plats där komponenten är installerad. Beteckning Installationsplats -... Kabelboxens kabeluppsamlare resp. kopplingsskåp Hisskorgens styranordning Kopplingsskåp frekvensomriktare Lock till hisskorgstyrningens kopplingsskåp Kopplingsskåp våningsstyrning (dubbeldörr) Kopplingsskåp markstation Kopplingsskåp våningsstyrning (skjutdörr) Utanför kopplingsskåpet (t.ex. gränsbrytare) Styrning för falltest 5.4. Säkringar Kopplingsskåp till kabelbox -F00 säkringsautomat 3 A (primärsäkringar styrtransformator) -F002 säkringsautomat A (sekundärsäkring styrtransformator) Kopplingsskåp till kabelbox -2F00 säkringsautomat B6A för arbetskontakten vid hisskorgstyrningen -2F002 säkringsautomat 6A Kopplingsskåpsvärme hisskorgstyrning Servicehandbok Sidan 2 av 52 WH005SE200805

22 5.4.2 Kontrollera manöverelement och kommandoenheter - Kontrollera att styrknapp, nödstopp-knapp, nyckelbrytare etc. är i korrekt skick (byt om nödvändigt ut gummilock eller kopplingselement) Kontrollera NÖDSTOPP-knappen - Nödstopp-knappar finns på markstyrningen och i hisskorgen. När knappen trycks ner måste denna spärra korgen som inte får kunna köra uppåt eller neråt! Kontrollera AV-knappar - Av-knappar finns på varje våningsstyrning - Knappen får inte låsa, och det får inte vara möjligt att köra korgen uppåt eller neråt vid nedtryckt knapp! Kontrollera driftsgränsbrytare UPP-riktning (). - Hisskorgen måste stanna uppe innan nödgränsbrytaren (3) aktiveras - BMK i kopplingsschema -8S04 6 Kontrollera driftsgränsbrytare NER-riktning (2). - Hisskorgen måste stanna nere innan nödgränsbrytaren (3) aktiveras. - BMK i kopplingsschema -8S05 Kontrollera nödgränsbrytaren (3). - Hisskorgen måste stanna innan den kör mot bufferten på marken eller över den övre maständen. - BMK i kopplingsschema -8S Gränsbrytare på vänster släde Kontrollera väntningsgränsbrytare (4) (endast på MULTILIFT STANDARD). - Vid körning neråt måste korgen stanna på ca. 2 m höjd och får inte köra vidare förrän efter en ca. 3 sekunder lång tutsignal. Det får inte vara möjligt att manövrera korgen från ett våningsplan, inte heller får korgen kunna köra automatiskt i båda riktningar i detta område. - BMK i kopplingsschema -8S06 Sensorer (5) för detektering av markstation. - Den elektriska spärren på skjutdörren(-dörrarna) på hisskorgens ingång (hisskorg och bröstvärn) frisläpps. - Om hisskorgen står på marken måste den gula lysdioden på de båda närhetsbrytarna lysa. - Avstånd till startbygeln är ca. 4 mm. - BMK i kopplingsschemat -8S020 och -8S02 Servicehandbok Sidan 22 av 52 WH005SE200805

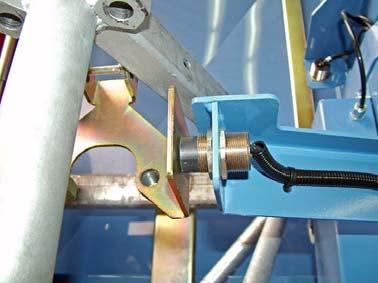

23 Sensorer (6) för detektering av våningsplan. - Den elektriska spärren på hisskorgsskjutdörren på sidan mot byggnaden frisläpps, och regelkolven (vid skjutdörrar utan ramp) aktiveras. - Om hisskorgen står vid ett våningsplan måste den gula lysdioden på de båda närhetsbrytarna lysa. - Avstånd till startbygeln är ca. 4 mm. - BMK i kopplingsschema -8S07 och -8S08 Kontroll: Kör upp hisskorgen via markstyrningen eller hisskorgstyrningen och tryck kort på våningsstoppknappen. Hisskorgen måste stanna vid första våningsgränsbrytarbygeln. Sensorer (7) för räkning av våningsplan. - Den gula lysdioden på närhetskontakten lyser innan hisskorgen stannar vid våningsplanet, eller efter start av hisskorgen tills våningsstartbygeln har körts förbi. - Avstånd till startbygeln är ca. 4 mm. - BMK i kopplingsschema -8S03 Säkerhetsreläer till skjutdörrslås - BMK i kopplingsschema -2K0 skjutdörr byggnadssida LED-beteckning Funktion A/A2 Fuse Anslutningsspänning 24 V DC Input A Närhetsbrytare för detektering av våningsplan (-8S07) står framför våningsgränsbrytarbygeln Input B Närhetsbrytare för detektering av våningsplan (-8S08) står framför våningsgränsbrytarbygeln Output Säkerhetslåset på hisskorgsskjutdörren på byggnadssidan är frisläppt. - BMK i kopplingsschema -2K skjutdörr framför skjutdörren / fotocellen på bröstvärnet LED-beteckning Funktion A/A2 Fuse Anslutningsspänning 24 V DC Input A Närhetsbrytare för detektering av markstation (-8S020) står framför gränsbrytarbygeln på grundenheten Input B Närhetsbrytare för detektering av markstation (-8S02) står framför gränsbrytarbyteln på grundenheten Output Säkerhetslåset på hisskorgens skjutdörr framför schaktdörren / fotocellen och säkerhetslåset på bottenbröstvärnet är frisläppt. Servicehandbok Sidan 23 av 52 WH005SE200805

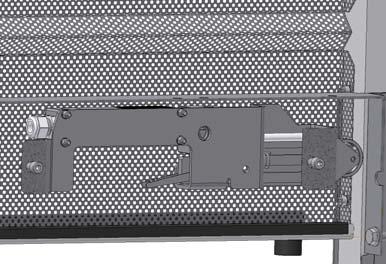

24 Kontrollera knapp (8) på skjutdörrslåset - Öppna skjutdörren. Hisskorgen får inte starta längre, brytarkontakten ligger i säkerhetsområdet, båda körriktningarna är blockerade! 8 - Stäng skjutdörren och tryck på en riktningsknapp resp. välj ett våningsplan och starta. Låsbulten måste spärra låsspaken med rulle. - BMK i kopplingsschema -8S09 korgdörrar byggnad -8S022 korgdörrar bröstvärn -8S03 schaktdörr Kontrollera gränsbrytare på mastförskruvning (9). - En gul lysdiod bredvid kabelingången lyser när närhetskontakten (9) står framför kopplingsplåten (fallucka). - Avstånd till startbygeln är ca. 3-5 mm. - BMK i kopplingsschema -8S02 9 Kontroll: Lossa mastförskruvningen på rundröret så att kopplingsplåten hänger neråt. Kör försiktigt uppåt (luta). När närhetskontakten står framför kopplingsplåten stannar hisskorgen, kopplingskontakten ligger inom säkerhetsområdet och vidare körning är inte möjlig. Servicehandbok Sidan 24 av 52 WH005SE200805

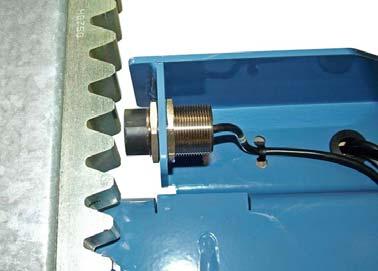

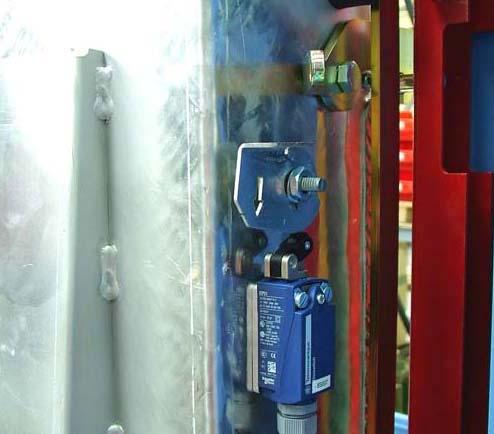

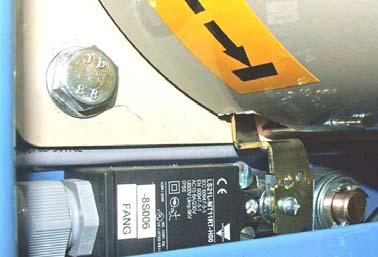

25 Kontrollera mastbegränsningsknapp (0) - Avstånd till kuggstången är ca. 3-5 mm. - En gul lysdiod bredvid kabelingången lyser under körning uppåt. - BMK i kopplingsschema -8S0 ca. 3-5 mm 0 Kontroll: Montera ingen gränsbygel för övre begränsning (upp-stopp; nödstopp uppe), kör försiktigt uppåt (luta). Så fort närhetsbrytaren () har lämnat kuggstången måste hisskorgen stanna! Därefter måste det vara möjligt att köra neråt! Kontrollera gränsbrytare för spärr- och gripanordning () - Lossa på skruven till skyddskåpan (nyckel SW 3 mm), vrid loss kåpan motsols - Korgen får inte starta längre, brytarkontakten ligger i säkerhetsområdet, båda körriktningarna är blockerade! - BMK i kopplingsschema -8S006 Kontrollera monteringsbryggan (2) - Fäll ut monteringsbryggan. Korgen får inte starta längre, brytarkontakten ligger i säkerhetsområdet, båda körriktningarna är blockerade! - Hisskorgen 3,2 m x,4 m är utrustad med 2 monteringsbryggor - BMK i kopplingsschema -8S00 monteringsbrygga -8S002 monteringsbrygga 2 2 Servicehandbok Sidan 25 av 52 WH005SE200805

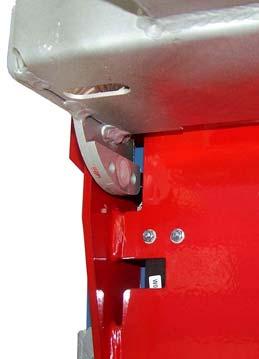

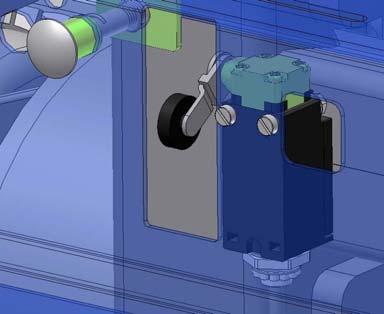

26 Kontrollera gränsbrytare för nödbärgning (3) För nödbärgning kan monteringsbryggan (bredvid masten) reglas upp manuellt. - Vrid säkerhetslåsanordningen moturs nedåt. Brytarkontakten ligger inom säkerhetsområdet, vidare körning är inte möjligt. - BMK i kopplingsschema -8S007 3 Kontrollera monteringsskyddsplåten (4) - Lyft monteringsskyddsplåten, lossa den uppåt ur spärren och ta bort den - Hisskorgen får inte starta längre, brytarkontakten ligger i säkerhetsområdet, båda körriktningarna är blockerade! - BMK i kopplingsschema -8S005 4 Kontrollera gränsbrytare avstängning släpkabel (5) - Tryck gränsbrytarspaken bort från hållaren. - Hisskorgen får inte starta längre, brytarkontakten ligger i säkerhetsområdet, båda körriktningarna är blockerade! - BMK i kopplingsschema -8S033 5 Servicehandbok Sidan 26 av 52 WH005SE200805

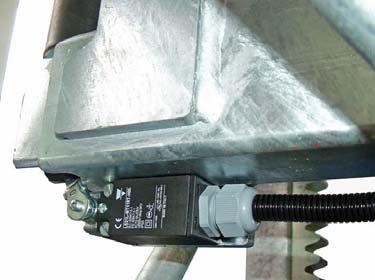

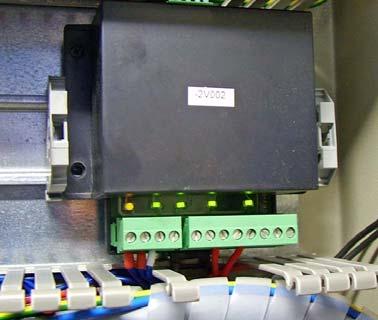

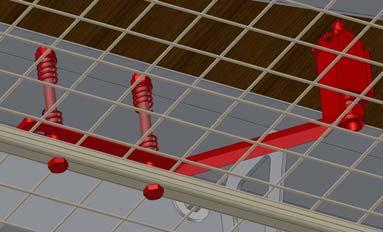

27 Kontrollera övervakning regelkolv (6) (endast på skjutdörrar utan ramp) - När regelkolvens manövreringsskena har lämnats får hisskorgen inte starta mer. Brytarkontakten ligger i säkerhetsområdet och båda körriktningarna är blockerade! - BMK i kopplingsschema -8S034 6 Kontrollera gränsbrytare för stoppanordning (7) - Kör upp hisskorgen ovanför stoppanordningen. - Vänd stoppspaken uppåt och lyft upp för att regla upp. Skjut sedan stoppanordningen till mastens hisskorgssida. - Brytarkontakten ligger inom säkerhetsområdet, vidare körning är inte möjligt. - BMK i kopplingsschema -8S036 7 Kontrollera gränsbrytare för påfartsgaller (8) (endast på MULTILIFT STANDARD) - Lyft påfartsgallret något för att aktivera gränsbrytaren. - Brytarkontakten ligger inom säkerhetsområdet, vidare körning är inte möjligt. - BMK i kopplingsschema -8S003-8S004 8 Kontrollera överlastanordningen - Lasta hisskorgen i mitten med 5 % av tillåten bärkapacitet - Tryck på UPP-knappen. Korgen får inte börja köra, den röda kontrollampan på hisskorgstyrningen måste lysa. Brytarkontakten ligger i säkerhetsområdet och båda körriktningarna är blockerade! - BMK i kopplingsschema -2V002 LED LED 3 LED (orange) = driftsindikation LED 3 (grön) = avstängd vid överlast LED 2, LED 4 och LED 5 har ingen funktion Servicehandbok Sidan 27 av 52 WH005SE200805

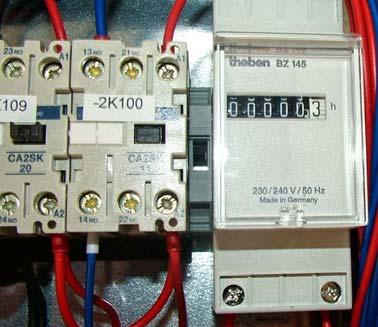

28 Kontrollera brytare på våningsdörr - Hissen får inte startas resp. måste stanna direkt när låsen på skjutdörrarna på våningsanordningen öppnas. - BMK i kopplingsschema -8S043 Kontrollera elkablar - Kontrollera släpkabel, nätanslutning och styrledning samt leta efter eventuella skador. Kontrollera styrningar - Manövrering av hisskorgstyrning, markstyrning och våningsstyrning se bruksanvisning. Kontrollera tutan (endast på MULTILIFT STANDARD) - Om hisskorgen befinner sig i nedre säkerhetsområdet måste tutan ljuda oavbrutet i ca. 3 sekunder innan varje start i neråtgående riktning. - BMK i kopplingsschema -8S043 Kontrollera belysningen - Hisskorgens belysning lyser alltid när huvudströmbrytaren är inkopplad. - Lampor: Kompaktlampa (Dulux S/E) W / fattning 2G7 - BMK i kopplingsschema -8H037 Kontrollera temperaturgivare (9) (bakom drivenheterna) - Hisskorg av - Vrid inställningsskruven för aktiveringstemperaur tills brytaren löser ut. Denna inställning måste stämma överens med aktuell omgivningstemperatur (+ 2 C) 9 OBS: Omgivningstemperaturen måste ligga under 0 C, annars måste en köldspray användas på givarspiralen. - När brytaren har löst ut är körning endast möjligt i neråtgående riktning, inte uppåt! Kontrollera driftstimmeräknare (i kopplingsskåp hisskorgstyrning) - Kör hisskorgen i ca. 5 minuter och kontrollera om driftstimmeräknarens indikator är aktiv. 9 Servicehandbok Sidan 28 av 52 WH005SE200805

29 6 Sammanfattning av gränsbrytarna Gränsbrytare Frikopplings NÖDskjutdörr STOPP = driftsgränsbrytare UPP X 2 = driftsgränsbrytare NER X 3 = nöd-gränsbrytare X 4 = väntningsgränsbrytare (endast MULTILIFT STANDARD) 5 = Sensorer för detektering av markstation X X 6 = Sensorer för detektering av våningsplan X X X 7 = Sensorer för räkning av våningsplan 8 = Skjutdörrslås korgdörrar byggnad Korgdörrar bröstvärn Schaktdörr 9 = Närhetsbrytare svängplåten (mastanslutning) X 0 = Närhetskontakt överkörningsskydd X = Gränsbrytare spärr- och gripanordning X 2 = Gränsbrytare monteringsbrygga (öppen/stängd) Gränsbrytare extra monteringsbrygga för hisskorg "3,2 x,4 m" (tillval) 3 = Gränsbrytare nödbärgning (yttersida X monteringsbrygga) 4 = Gränsbrytare monteringsskyddsplåt X 5 = Gränsbrytare släpkabelskydd X 6 = Övervakning regelkolv X 7 = Gränsbrytare stoppanordning X 8 = Gränsbrytare påfartsgaller (2 st.) X 9 = Temperaturgivare ( 8 C) X Gränsbrytare våningsanordning X X X X X X NER UPP 2 m över marken X X Servicehandbok Sidan 29 av 52 WH005SE200805

30 7 Felanalys och felavhjälpning Arbeten på elektriska anläggningar skall utföras enligt tillämpliga regler för elektroteknik och av behörig eller instruerad personal. 7. SPS-styrning -2A00 = SPS styrning TWD LMDA 20DRT -2A002 = SPS ingång / modul TWD DDI 8DT -2A003 = SPS utgång / modul TWD DD0 8TT -2A003 = SPS utgång / modul TWD DD0 8TT Servicehandbok Sidan 30 av 52 WH005SE200805

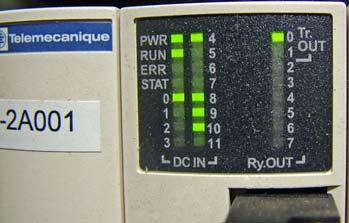

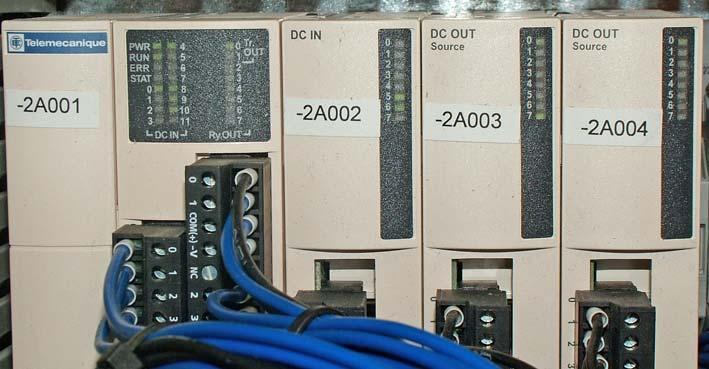

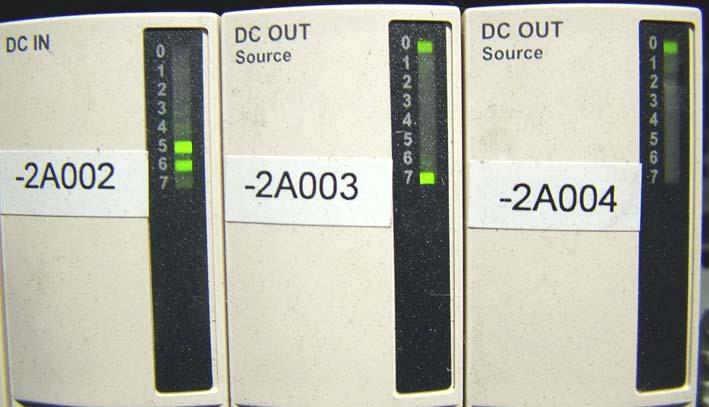

31 Indikation på SPS när hissen är "driftsklar" PRW (Power) RUN ERR STAT / Tr. OUT / Tr. OUT PÅ vid högt bröstvärn Endast med våningsförvalsstyrning -2A Endast med påfartsgaller Se nedan tabeller för lysdiodernas funktion Servicehandbok Sidan 3 av 52 WH005SE200805

32 GEDA-MULTILIFT P2; kopplingsschema EK C TDW LMDA 20DRT (-2A00; SPS grund; plats: A; blad 09) ingång SPS Funktion Beskrivning PWR POWER (grön) alltid på AV = ingen ström (24 V DC) RUN RUN (grön) alltid på Blinkande = styrning inte startad ERR ERROR (röd) Störning = t.ex. inget program laddat) STAT (grön) alltid av 0 Våningsplan impulsräknare Väntningsgränsbrytare PÅ = Hisskorgen befinner sig ovanför 2 m säkerhetszonen 2 Frikoppling säkerhetskrets PÅ = Säkerhetskrets stängd / -2K00 dragen (= från stopp på våning/markplan) 3 Gränsbrytare UPP 4 Gränsbrytare NER + Reset (våningsplan impulsräknare) 5 NER-kommando från markplan/våning PÅ = Impuls från NER-knappen markstyrning / våningsstyrning 6 Fett saknas PÅ = Fettbehållare tom 7 UPP-kommando från markplan/våning PÅ = Impuls från UPP-knappen markstyrning / våningsstyrning 8 Högt bröstvärn PÅ = Vid drift med högt bröstvärn (kontakten för hög schaktdörr är inkopplad) 9 Termosensor motor PÅ = Motor normal (AV motor överhettad) 0 Montering / drift PÅ = Monteringsläge (AV =Driftsläge) ändring??? Start SPS (programväxling) PÅ = utan våningsförval; AV = våningsförval ändring??? Utgång SPS Funktion Beskrivning Q 0 Lampa drift PÅ = OK Q Tuta 2 m stopp PÅ = Tuta på (endast vid lågt bröstvärn) Q 2 NER PÅ = Körning neråt (skydd -2K00) Q 3 UPP PÅ = Körning uppåt (skydd -2K002) Q 4 Snabb körning PÅ = 2-polig motor (skydd -2K004) Q 5 Monteringskörning långsam PÅ = Monteringskörningshastighet (30 Hz resp. 4-polig) Q 6 Regelkolv PÅ = Regelkolv åtdragen, (endast under körning) endast vid höga våningsdörrar Q 7 Kontroll överlastelektronik PÅ = Kontrollerar överlastelektronik (simulerar överlast) innan varje körning Servicehandbok Sidan 32 av 52 WH005SE200805

33 TDW DDI 8DT (-2A002 SPS utökning; ingångar); plats: A; blad 09 Ingång Funktion Beskrivning SPS 0 Stopp våningsplan PÅ = Kommando för stopp nästa VÅNINGSPLAN inlett Bit /NER-kommando utifrån PÅ = NER-knapp nedtryckt hisskorg 2 Bit 2/UPP-kommando utifrån PÅ = UPP-knapp nedtryckt hisskorg 3 Bit Våningsförval 4 Bit 2 Våningsförval 5 Överlast PÅ = Överlast föreligger (mer än 00 % nyttolast) 6 Påfartsgaller PÅ = Påfartsgaller under hisskorgen är inbyggt (brygga -2X00/6 ställd på 7; impuls för SPS för programväxling) 7 Närhetsbrytare mastände FRÅN = Drift (PÅ = hisskorgen står vid mastens ände TDW DDI 8DT (-2A003 SPS utökning; utgångar); plats: A; blad 09 Ingång Funktion Beskrivning SPS Q 0 Bit För visning av våningsposition Q Bit 2 För visning av våningsposition Q 2 Bit 3 För visning av våningsposition Q 3 Bit 4 För visning av våningsposition Q 4 Bit 5 För visning av våningsposition Q 5 ingen tilldelning Q 6 ingen tilldelning Q 7 Ramp kort FU-ingång LI5 (snabb inbromsning vid uppgränsbrytaren resp. närhetsbrytare mastände) Servicehandbok Sidan 33 av 52 WH005SE200805

34 GEDA-MULTILIFT P2; kopplingsschema EK F TDW LMDA 20DRT (-2A00; SPS grund; plats: A; blad 09) ingång SPS Funktion Beskrivning PWR POWER (grön) alltid på AV = ingen ström (24 V DC) RUN RUN (grön) alltid på Blinkande = styrning inte startad ERR ERROR (röd) Störning = t.ex. inget program laddat) STAT (grön) alltid av 0 Våningsplan impulsräknare Väntningsgränsbrytare PÅ = Hisskorgen befinner sig ovanför 2 m säkerhetszonen 2 Frikoppling säkerhetskrets PÅ = Säkerhetskrets stängd / -2K00 dragen (=från stopp på våning/markplan) 3 Gränsbrytare UPP 4 Gränsbrytare NER + Reset (våningsplan impulsräknare) 5 NER-kommando från markplan/våning PÅ = Impuls från NER-knappen markstyrning / våningsstyrning 6 Fett saknas PÅ = Fettbehållare tom 7 UPP-kommando från markplan/våning PÅ = Impuls från UPP-knappen markstyrning / våningsstyrning 8 Högt bröstvärn PÅ = Vid drift med högt bröstvärn (kontakten för hög schaktdörr är inkopplad) 9 Termosensor motor PÅ = Motor normal (AV motor överhettad) 0 Montering / drift PÅ = Driftsläge (AV = monteringsläge) Våningsförval PÅ = Kopplingsskåpslucka med våningsförvalstyrning Utgång SPS Funktion Beskrivning Q 0 Lampa drift PÅ = OK Q Tuta 2 m stopp PÅ = Tuta på (endast vid lågt bröstvärn) Q 2 NER PÅ = Körning neråt (skydd -2K00) Q 3 UPP PÅ = Körning uppåt (skydd -2K002) Q 4 Snabb körning PÅ = 2-polig motor (skydd -2K004) Q 5 Monteringskörning långsam PÅ = Monteringskörningshastighet (20 Hz resp. 4-polig) Q 6 Regelkolv PÅ = Regelkolv åtdragen, (endast under körning) endast vid höga våningsdörrar Q 7 Kontroll överlastelektronik PÅ = Kontrollerar överlastelektronik (simulerar överlast) innan varje körning Servicehandbok Sidan 34 av 52 WH005SE200805

35 TDW DDI 8DT (-2A002 SPS utökning; ingångar); plats: A; blad 09 Ingång Funktion Beskrivning SPS 0 Stopp våningsplan PÅ = Kommando för stopp nästa VÅNINGSPLAN inlett Bit /NER-kommando utifrån PÅ = NER-knapp nedtryckt hisskorg 2 Bit 2/UPP-kommando utifrån PÅ = UPP-knapp nedtryckt hisskorg 3 Bit Våningsförval 4 Bit 2 Våningsförval 5 Överlast PÅ = Överlast föreligger (mer än 00 % nyttolast) 6 Påfartsgaller PÅ = Påfartsgaller under hisskorgen är inbyggt (brygga -2X00/6 ställd på 7; impuls för SPS för programväxling) 7 Närhetsbrytare mastände FRÅN = Drift (PÅ = hisskorgen står vid mastens ände TDW DDI 8DT (-2A003 SPS utökning; utgångar); plats: A; blad 09 Ingång Funktion Beskrivning SPS Q 0 Bit För visning av våningsposition Q Bit 2 För visning av våningsposition Q 2 Bit 3 För visning av våningsposition Q 3 Bit 4 För visning av våningsposition Q 4 Bit 5 För visning av våningsposition Q 5 ingen tilldelning Q 6 ingen tilldelning Q 7 Ramp kort FU-ingång LI5 (snabb inbromsning vid uppgränsbrytaren resp. närhetsbrytare mastände) TDW DDI 8DT (-2A003 SPS utökning; utgångar); plats: A; blad 09 Ingång Funktion Beskrivning SPS Q 0 Bit För visning av våningsposition Q Bit 2 För visning av våningsposition Q 2 Bit 3 För visning av våningsposition Q 3 Bit 4 För visning av våningsposition Q 4 Bit 5 För visning av våningsposition Q 5 ingen tilldelning Q 6 ingen tilldelning Q 7 Kontrollampa våningsstopp PÅ = Belysning för knapp "Stop next landing" Servicehandbok Sidan 35 av 52 WH005SE200805

36 7.2 Hisskorgen identifierar inte den valda våningen Om hisskorgen kör förbi den valda våningen eller stannar vid en fel våning måste man genomföra en referenskörning ner till markstationen. Tryck på NED-knappen () på markstationens styranordningen, våningarna eller hisskorgen och släpp den sedan. Hisskorgen åker nedåt och stannar vid (fel) våning (0). Resen av färden ned till markstationen måste styras manuellt. - Tryck NED-knappen () på styranordningen på markstationen, våningarna eller hisskorgen och håll intryckt. - Efter ca 30 sek åker hisskorgen långsamt (2 m/min) nedåt till markstationen och stannar där vid den nedersta gränsbrytaren. - Nu kan hisskorgen manövreras på ett vanligt sätt igen. Styranordning markstationen Styranordning våningsdörr Styranordning i hisskorgen Styrning med våningsförval Servicehandbok Sidan 36 av 52 WH005SE200805

37 7.3 Felmeddelanden på frekvensomriktaren UPPLYSNING OM RESET-KNAPPEN Om man börjat ange en körorder, kan man radera den med en öppen säkerhetskrets (t.ex. NÖD-avstängningsknapp, NÖDSTOPPs-knapp vid våningsstyrningen osv.) När man slår på igen efter att ha använt NÖD-avstängningsknappen går inte hisskorgen igång på nytt. Om man ger en körorder trots att frekvensomvandlaren indikerar ett fel, åker inte hisskorgen i väg utan väntar med körordern i 0 minuter. Den kan raderas igen med hjälp av NÖDavstängningsknappen. Men om man återställer frekvensomvandlaren under tiden en körorder väntar, utförs körorden av frekvensomvandlaren och hisskorgen åker i väg. Ta av täckplåten () under kopplingsskåpet för styrning av hisskorgen. (insexnyckel = 8 mm) Öppna kopplingsskåpet bakom täckplåten (). - Lyser den röda lysdioden för felmeddelande (2) på frekvensomvandlaren (i kopplingsskåpet under hisskorgstyrningen)? Om den röda lysdioden för felmeddelande (2) lyser, ska frekvensomvandlaren stängas av. 2 Knappen (3) vid hisskorgens styranordning har en dubbelfunktion. Våningsstoppknapp när hisskorgen körs. 2. Reset-knapp för frekvensomvandlaren när hisskorgen står still. Tryck kort på Reset-knappen (3) för att återställa frekvensomvandlaren. (Den röda lysdioden (2) som signalerar fel släcks) 3 OBS! Frekvensomvandlaren kan även återställas genom att man kopplar bort nätspänningen (i ca. 5 minuter). Servicehandbok Sidan 37 av 52 WH005SE200805

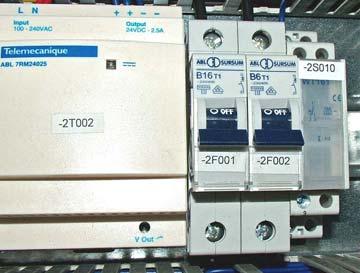

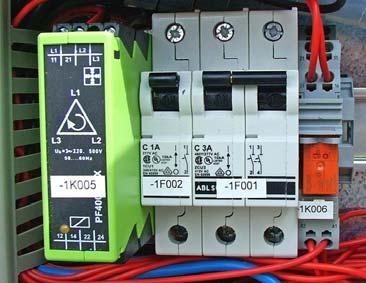

38 7.4 Hisskorgen kör inte Lyser den gröna kontrollampan på markstyranordningen eller hisskorgens styranordning? Om den gröna kontrollampan inte lyser kontrollera följande punkter: - Är släpkabeln ansluten till vagnen? - Är säkringarna (2) på kabelkorgens/kabelboxens kopplingsskåp i ordning? Innan man öppnar kopplingsskåpet måste man dra ut nätkontakten! - Föreligger ett fasbortfall? - Är fasföljden felaktig? Vid inkorrekt fasföljd korrigera detta på fasvändaren (nätanslutningsuttag) genom att vända två stickproppsstift 80 med en skruvmejsel. OBS! Den gula kontrollampan () på fasföljdsreläet måste lysa! 2 Lyser den gula lampan för överlast på hisskorgstyrningen? - Minska lasten i hisskorgen. Är en NÖDSTOPP-knapp nedtryckt? Är en våningsdörr öppen? Står hisskorgen på buffertarna vid fotdelen eller uppe vid nödstartbygeln? Är monteringsskyddsplåten nedfälld? Är en monteringsbrygga öppen? Är säkerhetsspärren för nödbärgning på monteringsbryggan öppen? Är alla skjutdörrar (hisskorg och bröstvärn) stängda? - Rullen på spärrspaken () måste peka i spåret på skjutdörrens ram vid stängd skjutdörr. Är regelkolvens manövreringsskena utkörd? - Hisskorgen kör nu med indragen regelkolv. Har spärr- och gripanordningen löst ut? Har frekvensomvandlaren stängts av? (endast på maskiner med frekvensomriktare) - Genomför en återställning, se kapitel 7.3 Servicehandbok Sidan 38 av 52 WH005SE200805

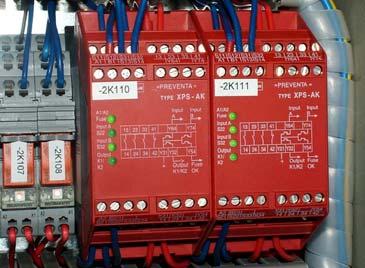

39 7.4. Kontroll av NÖDSTOPP-linjen I NÖDSTOPP-linjen är säkerhetsrelevanta kommandoenheter kopplade i en "rad". Om en brytare, knapp eller gränsbrytare i NÖDSTOPP-linjen stängs av leder det till att all styrspänning och alla arbetsströmkretsar stängs av. Var god se aktuell maskins kopplingsschema. Instruktionerna har tagits fram utifrån kopplingsschemat för EK H. Styrspänningen uppgår till 230 V AC. Mätenhetens mätområde måste ställas in utifrån det. Mätningen sker på kopplingsskåpens klämlister mellan mätpunkt och mätpunkt 2. - Mätpunkt är styrspänningens nolledare Mätpunkt 2 är styrspänningen enligt uppmätta kommandoenheter. Servicehandbok Sidan 39 av 52 WH005SE200805

40 Markstyranordning Mätpunkt Mätpunkt 2 Funktion -6X00/2-6X00/ Styrsäkring påkopplad; styrspänning föreligger. -6X00/2-6X00/3 Nyckelbrytare (styrning PÅ) påkopplad Drift På/av Servicehandbok Sidan 40 av 52 WH005SE200805

41 Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/42 ingen överlastutlösning -2X00/26-2X00/4 Avstängning släpkabel inte aktiverat -2X00/26-2X00/45 OBS! Innan mätning måste användaren trycka ner en riktningsknapp (UPP eller NER) samt startknappen vid förvalsstyrning, så att låsbulten spärrar den stängda skjutdörren. Skjutdörr i byggnaden är stängd och låst. -2X00/26-2X00/50 OBS! Innan mätning måste användaren trycka ner en riktningsknapp (UPP eller NER) samt startknappen vid förvalsstyrning, så att låsbulten spärrar den stängda skjutdörren. Skjutdörr i bröstvärnet är stängd och låst. -2X00/26-2X00/52 NÖDSTOPP-linjen i markstationen är stängd -2X00/26-2X00/53 NÖDSTOPP-knappen på spärr- och gripanordningen är inte aktiverad, resp. en blindkontakt sitter i uttaget (-2EB03) Överlast Överlast A 7.3 Överlast B 7.4 Endast med flatkabel Avstängning Släpkabel Säkerhetslås Överlast ant. 6. Säkerhetslås 2 Markstation Våningsplan Nödstopp Styrning för falltest Servicehandbok Sidan 4 av 52 WH005SE200805

42 NÖDSTOPP-linje markstation Mätpunkt Mätpunkt 2 Funktion Kopplingsskåp kabeluppsamlare / kabelbox -X00/3 -X00/7 Styrspänning föreligger. -X00/3 -X00/6 Stoppanordningen är spärrad utifrån. -X00/3 -X00/2 NÖDSTOPP-linjen för markstyranordningen är stängd. -X00/3 -X00/3 2 NÖDSTOPP-linjen för våningsstyrningen (-arna) är stängd/stängda. Markstyranordning -6X00/2 -X00/4 OBS! Innan mätning måste användaren trycka ner en riktningsknapp (UPP eller NER) så att låsbulten spärrar den stängda skjutdörren. Skjutdörren i bröstvärnet är stängd och låst. -6X00/2 Kontakt på NÖDSTOPPknappen (-6S003) Kontakten på NÖDSTOPP-knappen är stängd Nödstopp Säkerhetslås Bröstvärn Startanordning Servicehandbok Sidan 42 av 52 WH005SE200805

43 2 Våningsstyrning Mätpunkt Mätpunkt 2 Funktion PE-klämma -5X00/2 Styrspänning föreligger. PE-klämma -5X00/ Våningsskjutdörrens gränsbrytare Skjutdörren är stängd PE-klämma Kontakt på Kontakten på NÖDSTOPP-knappen är stängd NÖDSTOPPknappen (5S040) PE-klämma -5X00/3 NÖDSTOPP-linjen för våningsstyrningen över den uppmätta våningsstyrningen är stängd. Blindkontakt Våningsstyrning Nödstopp Gränsbrytare på våningsdörr Servicehandbok Sidan 43 av 52 WH005SE200805

44 Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/54 Monteringsbrygga är stängd. -2X00/26-2X00/43 Monteringsbrygga 2 (endast vid plattform 3,2 m x,4 m) är stängd. -2X00/26-2X00/55 Luckan för nödbärgning (yttersida monteringsbrygga ) är stängd. -2X00/26-2X00/56 Monteringsskyddsplåten är fasthängd uppe och gränsbrytaren är fri. -2X00/26-2X00/59 NÖDSTOPP-knappen för hisskorgstyrningen är inte aktiverad. Nödstopp Nödstopp Dörr a Dörr b Nödstopp lucka Konstruktionsskydd Lucka nödbärgning Monteringsbrygga tillval Monteringsbrygga 2 Monteringsbrygga Servicehandbok Sidan 44 av 52 WH005SE200805

45 Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/60 OBS! När hisskorgen står vid ett våningsplan måste användaren innan mätning sker trycka på en riktningsknapp (UPP resp. NER) för att frikoppla regelkolven. Övervakning av regelkolven är stängd -2X00/26-2X00/70 Närhetsbrytaren för övervakning av mastförbindelserna står inte framför en öppnad fallucka. tillval Övervakning regelkolv Fallucka Servicehandbok Sidan 45 av 52 WH005SE200805

46 Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/64 NÖDSTOPP-gränsbrytaren är inte aktiverad -2X00/26-2X00/74 Gränsbrytaren för fallbromsen är inte aktiverad -2X00/26-2X00/72-2X00/6 Påfartsgallret (endast för MULTILIFT STANDARD) är inte aktiverat. -2X00/26-2X00/65 Frikoppling nödstopp -2X00/26-2X00/69 Frekvensomriktare (tillval) utan störning Nödstoppgränsbr. upp/ner Nödstopp frekvensomriktare Fallbroms tillval Påfartsgaller Montera in kabelbrygga tillval Påfartsgaller Servicehandbok Sidan 46 av 52 WH005SE200805

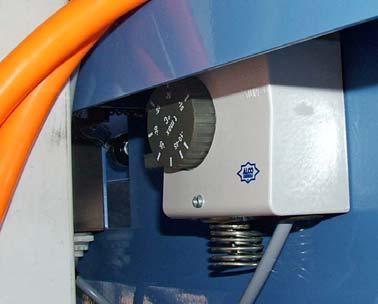

47 7.5 Hisskorgen kör inte "UPP" Kontrollera -6S005 UPP-knapp markstyrning -8S04 Driftgränsbrytare UPP -5S042 UPP-knapp våningsstyrning -8S00 Temperaturgivare ( 8 C) -4S0 UPP-knapp hisskorgstyrning (monteringsläge vid förvalstyrning) -8S0 Närhetsbrytare mastände UPP från en ytterstyrning Styrspänning 230 V / AC Kopplingsskåp kabeluppsamlare / kabelbox Mätpunkt Mätpunkt 2 Funktion -X00/3 -X00/24 Tryck på UPP-knapp på våningsstyrning Tryck på UPP-knapp på markstyrning UPP markstyrning UPP våningsstyrning Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/78 Relä -2K05 (UPP utifrån) måste vara aktivt Ingång 7 (SPS -2A00) måste lysa så länge UPPknappen är nedtryckt. Servicehandbok Sidan 47 av 52 WH005SE200805

48 UPP från hisskorgstyrningen Styrspänning 24 V / DC Mätpunkt Mätpunkt 2 Funktion -2X00/03-2A002/2 (SPS) Tryck på UPP-knappen Ingång 2 (SPS -2A002) måste lysa så länge UPPknappen är nedtryckt. PIN Komp. Bit 2 / Upp Gränsbrytare UPP och temperaturgivare Mätpunkt Mätpunkt 2 Funktion -2X00/03-2A00/Q 3 (SPS) Vid nedtryckt UPP-knapp måste utgång 2A00/OUT 3 lysa -2X00/03-2X00/66 Temperaturgivaren ( 8 C) har inte stängt av. -2X00/03-2X00/8 Gränsbrytare UPP inte aktiverad -3A002/0V -3A002/LI UPP-signal på frekvensomriktaren Upp Komp. PIN Tillval Termostat 8 grader Celsius Driftsläge upp Styrspänning 24 V / DC Servicehandbok Sidan 48 av 52 WH005SE200805

49 Styrspänning 24 V / DC Mätpunkt Mätpunkt 2 Funktion -2X00/03-2X00/43 Ingång 7 (SPS -2A002) får inte lysa så länge närhetsbrytaren står framför masten. Närhetsbrytare Mastände PIN Komp. Mastände Servicehandbok Sidan 49 av 52 WH005SE200805

50 7.6 Hisskorgen kör inte "NER" Kontrollera -6S004 NER-knapp markstyrning -5S04 NER-knapp våningsstyrning -4S00 NER-knapp hisskorgstyrning (monteringsläge vid förvalstyrning) -8S05 Driftgränsbrytare NER "NER" från en ytterstyrning Styrspänning 230 V / AC Kopplingsskåp kabeluppsamlare / kabelbox Mätpunkt Mätpunkt 2 Funktion -X00/3 -X00/23 Tryck på NER-knapp på våningsstyrning Tryck på NER-knapp på markstyrning NER markstyrning NER våningsstyrning Hisskorgstyrning Mätpunkt Mätpunkt 2 Funktion -2X00/26-2X00/77 Relä -2K04 (NER utifrån) måste vara aktivt Ingång 5 (SPS -2A00) måste lysa så länge NER-knappen är nedtryckt. Servicehandbok Sidan 50 av 52 WH005SE200805

51 "NER" från hisskorgstyrningen Styrspänning 24 V / DC Mätpunkt Mätpunkt 2 Funktion -2X00/03-2A002/ (SPS) Tryck på NER-knappen. Ingång (SPS -2A002) måste lysa så länge NER-knappen är nedtryckt. PIN Komp. Bit / Ner Gränsbrytare ner Mätpunkt Mätpunkt 2 Funktion -2X00/03-2A00/Q 2 Vid nedtryckt ner-knapp måste (SPS) utgång 2A00/OUT 2 lysa -2X00/03-2X00/76 Gränsbrytare NER är inte aktiverad -3A002/0V -3A002/LI2 NER-signal på frekvensomriktaren Ner Komp. PIN Driftgränslägesbr. ner Referens Styrspänning 24 V / DC Servicehandbok Sidan 5 av 52 WH005SE200805

52 8 Reparation Iordningställande får endast utföras av utbildad och kvalificerad personal, detta för att det kräver specialiserade kunskaper och sakkunnighet. Inget av de båda förmedlas i denna bruksanvisning. Vid beställning av reservdelar, var god ange: - Typ: - Byggnadsår: - Fabriksnummer - Komponentnr. - Önskat antal Märkskylten finns i hisskorgen. HÄNVISNING Reservdelar måste motsvara tillverkarens tekniska krav! Använd endast originalreservdelar från GEDA. För service- och reparationsarbeten, beställ vår kundtjänst: Försäljnings- och kundtjänstadresser: Mertinger Straße 60 D Asbach-Bäumenheim Telefon +49 (0)9 06 / Fax +49 (0)9 06 / E-post: @geda.de WWW: Servicehandbok Sidan 52 av 52 WH005SE200805
