Aranäs etapp 4 Geoteknisk utredning för detaljplan

Transkript

1

2 Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Ida Lennartsson Konsult: Uppdragsledare Norconsult AB Box Göteborg Katarina Engerberg Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\105\08\ \6 leverans\02 handling för interngranskning\pm Daniel Svärd Norconsult AB

3 3 (14) Innehållsförteckning 1. Uppdrag Syfte Underlag Tidigare utförda undersökningar Geotekniska förutsättningar Topografi och områdesbeskrivning Geotekniska förhållanden Jordens egenskaper Geohydrologi Stabilitet Sättningar Bergras och blocknedfall Radon Sammanfattning och rekommendationer Allmänt Stabilitet Grundläggning och sättningar Ledningar Schakt och fyllnadsarbeten Bilagor Sammanställning skjuvhållfasthet Bilaga 1 Stabilitetsberäkningar Bilaga 2 Plankarta Bilaga 3 Ritningar Planritning G101

4 4 (14) 1. Uppdrag Norconsult AB har på uppdrag av Kungsbacka kommun utfört geoteknisk utredning för detaljplan, i södra delen av Kungsbacka tätort. Se Figur 1 nedan för översiktsbild av området. Figur 1 Översiktsbild, detaljplan 2. Syfte Den geotekniska utredningen har utförts i samband med framtagande av ny detaljplan för. Den nya detaljplanen innefattar byggnader för bostäder, skola, kontor och centrumändamål. Den geotekniska utredningen syftar till att sammanställa befintligt geotekniskt underlag för bedömning av stabilitetoch grundläggningsförutsättningar för detaljplanen baserat på sammanställt underlag. 3. Underlag 3.1 Tidigare utförda undersökningar I anslutning till det aktuella planområdet har en mängd tidigare geotekniska undersökningar och utredningar utförts. De geotekniska undersökningar som ligger till grund för denna geotekniska utredning är utförda i samband med nedanstående utredningar. Läget på tidigare utförda undersökningar som inarbetats i denna handling redovisas på planritning G101. För fullständig redovisning av undersökningarna hänvisas till respektive utredning/handling.

5 5 (14) Aranäs Bostäder, etapp 3, PM Geoteknik, InhouseTech, Kungsbacka sportcenter PM geoteknik, Norconsult, Aranäsområdet, etapp 2C och 2D RGeo, GF Konsult Översiktlig bedömning av geotekniska förhållanden inom stadsdelen Aranäs, etapp 2, Tellstedt AB, Ny och ombyggnad av Aranäs gymnasiet, Geoteknisk utredning, Tellstedt AB, Grundundersökning för gymnasieområde Inlag, Brodefors & Matsson Byggkonsult AB, Ishall å Inlag Geotekniskt utlåtande, MW Byggtekniska AB, Söderstaden Geoteknisk undersökning, GF Konsult, Aranässkolan simhall Grundundersökning, MW Byggtekniska AB, Inga nya geotekniska undersökningar har utförts i samband med denna utredning. 4. Geotekniska förutsättningar 4.1 Topografi och områdesbeskrivning Topografin inom aktuellt område är flack med omgivande befintlig bebyggelse och asfalterade ytor. Markytan består idag av parkeringsytor som avgränsas av lokalgatorna Skolgatan i norr, Gymnasiegatan i väst, Läraregatan i syd samt av Södra Infarten i öst. Marknivån ligger på ca +2,5 i södra delen av området och ca +2 i norra delen. Rondellen som angränsar till områdets nordöstra hörn ligger något lägre, ner mot nivån ca +1,5 (höjdsystem RH2000).

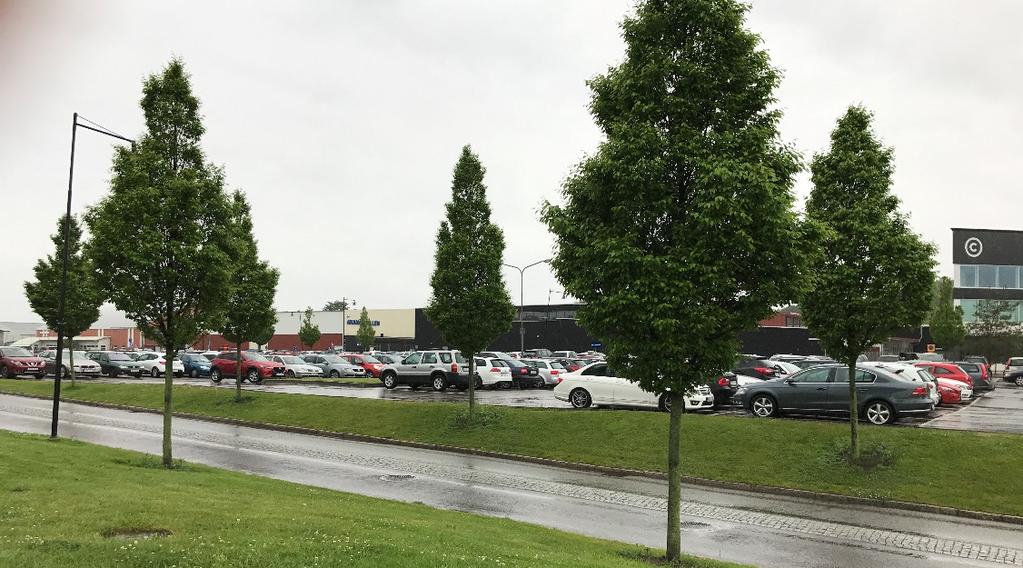

6 6 (14) Figur 2 Foto över utredningsområdet, fotoriktning sydväst. 4.2 Geotekniska förhållanden Jordlagren inom området bedöms överst utgöras av fyllning till ca 0,5 2 m djup. Fyllningen består, enlig närliggande provtagningar, av grus, sand, silt och lera. Därunder följer en lerig gyttja alternativt gyttjig lera till ca 5 10 m djup. Den leriga gyttjan/gyttjiga leran har etappvis inslag av silt, skalrester och växtdelar. Under gyttjan följer sulfidmelerad lera till stort djup. Leran bedöms vila på friktionsjord med några meters mäktighet ovan berg. Djupet till berg har inte verifierats inom utredningsområde. I en tidigare utförd jord-bergsondering strax nordöst om aktuellt område är djup till berg ca 65 m (borrhål IH9 på ritning G101). Tidigare utförda undersökningar i anslutning till detaljplaneområdet har avbrutits på djupet m utan att fast botten hade påträffats. I läget för planerad simhall, strax söder om utredningsområdet, har berg påträffats på ca 35 m djup. 4.3 Jordens egenskaper Den leriga gyttjan har uppmätt vattenkvot på mellan % och konflytgräns på mellan % och bedöms som lågsensitiv med uppmätt sensitivitet på mellan 7 9. Densiteteten varierar mellan ca 1,3 1,5 t/m 3. Leran är en grå sulfidmelerad lera med inslag av silt och skalrester utmed djupet. Vattenkvot och konflytgräns varierar mellan ca % respektive %, där vattenkvot och konflytgräns avtar mot djupet. Leran är mellansensitiv med uppmätt sensitivitet på mellan Densiteten varierar mellan ca 1,5 1,65 t/m 3 med ökad densitet mot djupet.

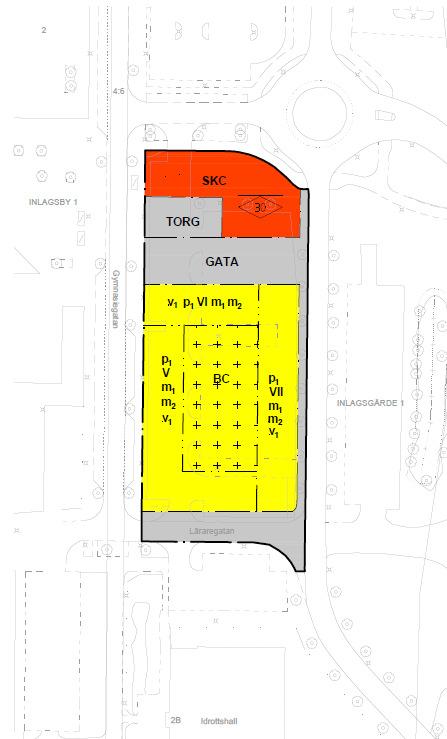

7 7 (14) Utvärderingen av leran/gyttjans skjuvhållfasthet är för denna utredning baserad på tidigare utförda CPT-sonderingar, fallkonförsök och vingförsök i samband med utredningar för angränsande detaljplaner Aranäs etapp 3 (2016) och Kungsbacka sportcenter (2016), byggnation av järnvägsbron för västkustbanan (1996) och ombyggnationen av gatu- och VA-nätet inom Aranäsområdet etapp 2D (2008). Leran har en korrigerad odränerad skjuvhållfasthet på ca 10 kpa ned till nivån ca -4. Därunder ökar skjuvhållfastheten linjärt mot djupet med ca 1 kpa/m, se Figur 3 samt Bilaga 1. Söder om aktuellt område har skjuvförsök utförts (NC6) som visar på något högre skjuvhållfasthetsvärden Figur 3 Sammanställd korrigerad odränerad skjuvhållfasthet.

8 8 (14) 4.4 Geohydrologi Baserat på resultat från tidigare utförda portrycksmätningar i närområdet (Inhouse Tech undersökningspunkt IH9 samt i samband med byggnationen av Västkustbanan och tråget för Hantverksgatan) bedöms portrycksförhållanden vid detaljplaneområdet för motsvara en medelgrundvattenyta belägen vid markytan med en hydrostatisk ökning mot djupet. 5. Stabilitet Nivåskillnaden mellan detaljplaneområdet och angränsande lokalgator är generellt ca 0,5 m eller lägre och avståndet till Kungsbackaån är stort (>150 m) med liten nivåskillnad (<5m). Det bedöms därför inte föreligga någon risk för stabilitetsproblem inom detaljplaneområdet. Stabiliteten har dock kontrollerats i den nordöstra delen av detaljplaneområdet där nivåskillnaderna är som störst. Beräknade sektioner är placerade mot Skolgatan/rondellen samt mot Hantverksgatan och tråget under Västkustbanan, se sektion 1 och 2 i Figur 4 nedan. Beräkningarna har utförts med odränerad/kombinerad analys med totalsäkerhetsfaktorer enligt IEG:s dokument 4:2010. Beräkningar har gjorts för cirkulärcylindriska glidytor med Morgenstern-Price s lamellmetod i Geostudio, Slope/W, version Topografiskt underlag är inhämtat från grundkartan samt inmätta nivåer från tidigare utförda utredningar. För detaljerad utredning erfordras en beräknad totalsäkerhetsfaktor i odränerad analys om minst F c 1,6 1,4 samt i kombinerad analys F komb 1,4 1,3. Leran inom området är låg- till mellansensitiv och geotekniska förutsättningarna inom området, exempelvis topografi, jordparametrar etc., är välkända. Hydrologiska förutsättningar är konservativt valda i beräkningarna. Det bedöms därmed vara befogat att för områdesklassningen nyexploatering/planering välja de lägre erforderliga säkerhetsfaktorerna på F c 1,5 och F komb 1,4. Stabilitetsberäkningarna redovisas i Bilaga 2.

9 9 (14) Figur 4 Stabilitetsektion 1 och 2 i utsnitt från Plankarta, detaljplan upprättad februari Beräknade säkerhetsfaktorer med förhållanden enligt detaljplan och för glidytor som berör detaljplaneområdet är i Sektion 1 ca F c, F komb>1,7 respektive i Sektion 2 ca F c, F komb >2,0. Resultatet visar att totalstabiliteten är tillfredställande för planlagda förhållanden och med en utbredd markbelastning inom planområdet på upp till 10 kpa.

10 10 (14) 6. Sättningar Resultat från tidigare utförda CRS-försök på prover tagna strax norr samt söder om aktuellt område (Inhouse Tech borrhål 4 samt Norconsult borrhål NC6) visar att leran är normalkonsoliderad till svagt överkonsoliderad mot djupet. Överkonsolideringsgraden OCR varierar mellan ca 1,0 1,9 där lägsta värden påträffas mellan djupen m under markytan. Leran/gyttjan bedöms vara svagt överkonsoliderad med omkring kpa ned till 6 7 m under markytan. Därunder bedöms leran vara normalkonsoliderad ned till ca 20 m djup för därunder åter vara svagt överkonsoliderad med omkring kpa ned till 30 m djup. Detta innebär att ytterligare påförd last på jordlagret resulterar i sättningar. Marken i området bedöms ha pågående krypsättningar. 7. Bergras och blocknedfall Risk för bergras eller blocknedfall föreligger ej. Berg i dagen förekommer inte inom eller i närheten av detaljplaneområdet. 8. Radon Ingen radonundersökning har utförts i samband med denna utredning. Enligt kommunens kartdatabas ligger planområdet inom lågrisk för radon med mäktiga, täta lager av lera ovan berget. Norconsult har tidigare utfört en radonundersökning vid angränsande fastighet i samband med detaljplan för det planerade badhuset. Marken klassandes där som normalradonmark se Kungsbacka sportcenter PM geoteknik, Norconsult, Sammanfattning och rekommendationer 9.1 Allmänt Detaljplanens intentioner bedöms kunna fullföljas ur ett geotekniskt perspektiv förutsatt att rekommendationerna nedan beaktas. 9.2 Stabilitet Stabilitetssituationen för detaljplaneområdet uppfyller rekommenderad säkerhetsnivå enligt IEG rapport 4:2010, både för befintliga förhållanden och för planläggning av området. Laster upp till 10 kpa kan tillåtas ur stabilitetssynpunkt.

11 11 (14) 9.3 Grundläggning och sättningar Marken inom planområdet är mycket sättningsbenägen. All form av ökade markbelastningar, till exempel genom uppfyllnader eller grundvattensänkning, medför långtidsbundna sättningar. Enligt aktuell plankarta planeras byggnader uppföras i upp till 7 våningar ovan befintlig mark och med eventuellt källare. Belastningsökningar, för såväl permanenta som temporära skeden, inom området ska undvikas med avseende på risken för att oönskade sättningar och sättningsdifferenser uppstår för planerade byggnader. Med hänsyn till aktuella jorddjup, generellt över 50 m, och lerans sättningsegenskaper (normalkonsoliderad) behöver samtliga byggnader grundläggas med spetsburna pålar ned till fast botten eller berg alternativt med långa kohesionspålar. Vilken typ av pålning som erfordras beror på aktuellt jorddjup och byggnadernas lastsituation. För att klarlägga lämpligt utförande av grundläggningen skall detta studeras i detalj i en kompletterande utredning. Kompletterande fältundersökningar bör utföras där djup till fast botten eller berg bestäms mer grundligt, med hjälp av jord-bergsonderingar, för varje enskild byggnad. I kompletterande utredning bör även laboratorieundersökningar på ostörda kolvprover från området utföras för noggrannare bestämning av jordens egenskaper och verifiering av lerans hållfasthet och deformationsegenskaper utmed djupet. Vid detaljprojektering av pålgrundläggning ska negativ mantelfriktion beaktas till följd av pågående sättningar och storleken på påhängslasterna ska bestämmas. Vid pålning bör hänsyn till eventuell hävning av schaktbotten beaktas. Lerproppdragning bör utföras omedelbart innan pålen ska slås för samtliga pålar ned till mellan ca 8 10 m djup för att minimera omgivningspåverkan genom massundanträngning. Övergångar mellan pålade konstruktioner och omgivande mark där sättning pågår, vid exempelvis entréer eller inom trafikerade ytor, rekommenderas att utföras med länkplattor för att undvika för stora sättningsdifferenser. Ledningar som ska anslutas till byggnader måste utformas så att de klarar vissa rörelser. Eventuella källare under marknivå ska utföras som vattentät konstruktion och får ej dräneras i syfte att förhindra grundvattensänkning. Med djupa källarvåningar och en grundvattenyta nära markytan blir byggnaden utsatt för lyftkrafter på grund av vattentrycket. Vid detaljprojektering ska detta beaktas, det gäller för såväl permanenta som temporära skeden. Åtgärder för att undvika upplyftning kan utgöras av en gravitationslösning, det vill säga en tyngre konstruktion, eller genom dragförankrade pålar ned i berg. Med hänsyn till de stora djup till berg som

12 12 (14) förekommer inom området, förmodas sådana pålar bli dimensioneringsmässigt stora, vilket också skulle medföra stora kostnadsinsatser. I samband med detaljprojektering och byggskede ska en byggnadsteknisk beskrivning upprättas där de geotekniska frågeställningarna noggrant beaktas. Vidare ska ett kontrollprogram med avseende på omgivningspåverkan upprättas som bland annat beskriver krav och uppföljning av rörelser i intilliggande fastigheter och anläggningar. 9.4 Ledningar I samband med anläggande och nivåsättning av området ska hänsyn tas till befintliga ledningar inom det aktuella området så att dessa inte kommer till skada till följd av belastningar och sättningar från markuppfyllnader. Nya ledningar kan i allmänhet utföras utan speciell grundläggning. För djupa (över 2 m) schakter erfordras spont alternativt flacka slänter. 9.5 Schakt och fyllnadsarbeten Generellt gäller att schakter djupare än ca 2 m bör utföras inom spont. Vid schaktarbeten med och utan spont samt fyllnadsarbeten ska hänsyn tas till risken för stabilitetsbrott. Schaktslänter och sponter ska anpassas efter jordlagrens uppbyggnad och hållfasthet, samt med beaktande av förekommande belastningar och pågående trafik intill schakt. Schakt för källarnivå på 3 till 5 m under markytan kommer under grundläggningsutförandet, med hänsyn till omgivningen, att kräva omfattande och kostnadskrävande förstärkningsåtgärder i form av avstyvande spont runt hela schakten.

13 13 (14) Norconsult AB Väg och Bana Geoteknik Katarina Engerberg Daniel Svärd
