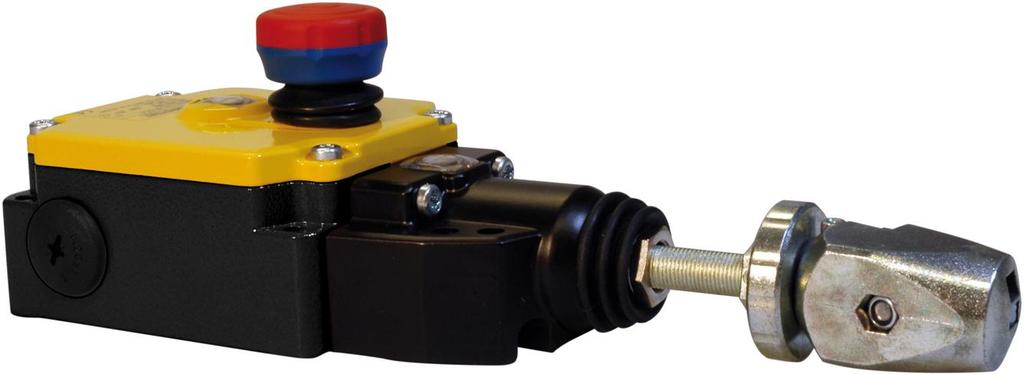

1 Bruksanvisning i original Stop-Line Linnödstopp ABB AB / Jokab Safety Varlabergsvägen 11, Kungsbacka

2 Läs och sätt dig in i innehållet i användarmanualen. Läs och sätt dig in i innehållet i denna manual innan du börjar använda produkterna. Vänligen kontakta representant för ABB/JOKAB SAFETY om du har frågor eller kommentarer. GARANTI ABB/JOKAB SAFETY garanterar att produkterna är fria från defekter i material eller utförande under ett (1) år (eller annan period om så anges) räknat från försäljningsdatum från ABB/JOKAB SAFETY. JOKAB SAFETY AVSÄGER SIG GARANTIER AV ALLA SLAG, UTTRYCKTA ELLER UNDERFÖRSTÅDDA, OM ICKE-INTRÅNG, SÄLJBARHET ELLER LÄMPLIGHET FÖR VISST ÄNDAMÅL, DÅ DET ÄR KÖPAREN, ELLER ANVÄNDAREN, ALLENA SOM AVGÖR OM PRODUKTERNA UPPFYLLER KRAVEN ELLER LÄMPAR SIG FÖR SPECIFIKT ÄNDAMÅL. ABB/JOKAB SAFETY UTFÄSTER INGA ANDRA GARANTIER, VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA. ANSVARSBEGRÄNSNING JOKAB SAFETY FRÅNSÄGER SIG ANSVAR FÖR SÄRSKILDA, INDIREKTA, ELLER FÖLJDSKADOR, FÖRLORADE INTÄKTER ELLER AFFÄRER AV NÅGOT SLAG MED AVSEENDE PÅ DESSA PRODUKTER, OAVSETT OM KRAVET GRUNDAR SIG PÅ AVTAL, GARANTI, OAKTSAMHET ELLER RENT ANSVAR. ABBs/JOKAB SAFETYs ansvar kan under inga omständigheter överstiga priset för den enskilda produkt för vilken ansvar åberopas. ABB/JOKAB SAFETY ANSVARAR UNDER INGA OMSTÄNDIGHETER FÖR GARANTI, REPARATION ELLER ANDRA KRAV MED AVSEENDE PÅ PRODUKTERNA OM INTE ABBs/JOKAB SAFETYs ANALYSER BEKRÄFTAR ATT PRODUKTERNA BLIVIT KORREKT HANTERADE, FÖRVARADE, INSTALLERADE OCH UNDERHÅLLNA OCH INTE HELLER UTSATTS FÖR ÅVERKAN, FELAKTIG ANVÄNDNING ELLER OLÄMPLIGA MODIFIERINGAR ELLER REPARATIONER. PRODUKTERNAS LÄMPLIGHET ABB/JOKAB SAFETY ansvarar inte för överensstämmelse med standarder, regelverk eller föreskrifter som gäller för produktkombinationer i kundens tillämpning eller produktanvändning. ABB/JOKAB SAFETY tillhandahåller på kundens begäran certifieringsdokument från tredje part med uppgifter om klassificering och användningsbegränsningar för produkterna. Denna information är i sig inte tillräcklig för en fullständig bedömning av produkternas lämplighet i kombination med slutprodukten, maskinen, systemet eller annan tillämpning eller användning. Nedan följer några exempel på användningsområden som måste beaktas särskilt. Detta är inte någon fullständig lista över samtliga möjliga användningsområden för produkterna, inte heller påstås att nämnda användningsområden lämpar sig för produkterna i fråga: Utomhusbruk, användningsområden som inbegriper risk för kemisk kontamination eller elektriska störningar, eller betingelser eller användningsområden som inte beskrivs i denna manual. Kontrollsystem för kärnkraft, förbränningssystem, järnvägssystem, luftfartssystem, medicinsk utrustning, spelautomater, fordon och installationer som omfattas av separata branschföreskrifter eller nationella bestämmelser. System, maskiner och utrustning som kan utgöra fara för liv eller egendom. Ta reda på och notera alla förbjudna användningsområden för produkterna. ANVÄND ALDRIG PRODUKTERNA I EN TILLÄMPNING SOM UTGÖR ALLVARLIG FARA FÖR LIV ELLER EGENDOM UTAN ATT SÄKERSTÄLLA ATT SYSTEMET SOM HELHET ÄR KONSTRUERAT ATT HANTERA RISKERNA, SAMT ATT PRODUKTEN FRÅN ABB/JOKAB SAFETY HAR RÄTT KLASSIFICERING OCH ÄR VEDERBÖRLIGEN INSTALLERAD FÖR AVSEDD ANVÄNDNING SOM DEL I UTRUSTNING ELLER SYSTEM. UPPGIFTER OM PRESTANDA Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual, frånsäger sig ABB/JOKAB SAFETY ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. De uppgifter om produktprestanda som tillhandhålls i denna manual är endast avsedda som vägledning för användaren vid bedömning av produkts lämplighet och utgör därför ingen garanti. Det kan handla om resultat av tester som ABB/JOKAB SAFETY utfört och användaren måste beakta kraven för tänkt tillämpning. Den faktiska prestandan lyder under ABBs/JOKAB SAFETYs Garanti och Ansvarsbegränsning. 2TLC172089M3401, rev. A 2

3 Innehållsförteckning 1 Inledning... 4 Syfte... 4 Målgrupp... 4 Förkunskaper... 4 Särskilda anmärkningar Översikt... 5 Allmän beskrivning... 5 Säkerhetsföreskrifter... 5 Funktionsbeskrivning Anslutningar Montage och underhåll Monteringsöversikt Val av systemkomponenter Monteringsföljd Säkerhetsföreskrifter Underhåll Drift Modellöversikt Tillbehör och reservdelar Tekniska data Dimensioner CAD-modell EG-försäkran om överensstämmelse TLC172089M3401, rev. A 3

4 1 Inledning Syfte Syftet med dessa instruktioner är att beskriva linnödstoppet Stop-Line samt tillhandahålla nödvändig information för installation, kontroller och justeringar efter installation samt underhåll. Målgrupp Detta dokument riktar sig till auktoriserade installatörer. Förkunskaper Det förutsätts att du som läser det här dokumentet har: Grundläggande kunskaper om ABBs/Jokab Safetys produkter. Grundläggande kunskap om säkerhetsanordningar. Kunskap om maskinsäkerhet. Särskilda anmärkningar Uppmärksamma särskilda anmärkningar i dokumentet: Varning! Aktas! Risk för allvarlig personskada! Anvisning eller förfarande som vid felaktigt utförande kan leda till skada för operatör eller annan personal. Risk för skada på utrustningen! Anvisning eller förfarande som vid felaktigt utförande kan leda till skada på utrustningen. Obs! Anmärkningar som används för att ge viktig eller förklarande information. 2TLC172089M3401, rev. A 4

5 2 Översikt Allmän beskrivning Linnödstopp används på operatörssidan av transportband och maskiner. I installationer med nödstoppsknappar monterade med intervall på maskinen, kan en nödstoppssignal endast genereras på själva knappen. Med ett linnödstopp går det att generera en signal var som helst längs transportbandet eller maskinen. Det metallinkapslade linnödstoppet Stop-Line kan användas i tillämpningar både inomhus och utomhus. Säkerhetsföreskrifter Varning! Läs noga igenom hela bruksanvisningen innan du använder produkten. Produkterna ska installeras av en utbildad elektriker. Säkerhetsföreskrifter, angivna standarder och maskindirektivet ska följas. Underlåtenhet att följa instruktionerna, användning som strider mot dessa anvisningar samt felaktig installation eller hantering av produkten kan påverka säkerheten för såväl personal som anläggning. För installation och föreskriven användning av produkten ska särskilda instruktioner i bruksanvisningen följas noggrant och relevanta tekniska standarder beaktas. Vid underlåtenhet att följa instruktionerna eller standarderna, och särskilt vid manipulation och/eller modifiering av produkten, frånsäger vi oss allt ansvar. 2TLC172089M3401, rev. A 5

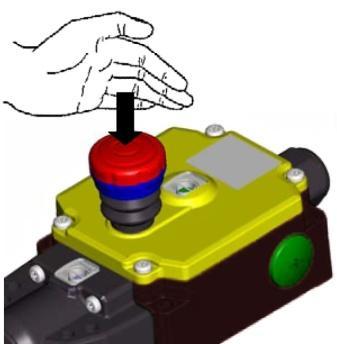

6 Funktionsbeskrivning Systemet består av en brytare, en röd draglina, stödblock för linan och motliggande fjäder. Linnödstoppets draghake kopplas ihop med en stållina. Nödstoppsfunktionen kan aktiveras genom att man drar i linan. Linan i nödstoppssystemet är förspänd med hjälp av en inbyggd fjäder. Därigenom aktiverar ett brott på linan omedelbart förregling av brytaren och utlöser nödstoppsfunktionen. Säkerhetskontakterna förblir förreglade efter att de löst ut. När den farliga situationen undanröjts och hela arbetsområdet inspekterats, kan linnödstoppet återställas manuellt till normal drift. Konstruktion Nödstoppsbrytarna i Stop-Line-systemet har höljen av gjuten aluminium. Därigenom uppnås kapslingsklass IP67 när kåpan är ordentligt stängd och korrekt kabelskruvning monterats. Stop-Line är försedd med tre kabelingångar, M20x1,5. Nödstoppsbrytarna uppfyller internationella krav enligt IEC , EN ISO 13850; vid aktivering av nödstoppet, eller brott på draglinan, låser nödstoppsbrytaren automatiskt och kan endast återställas till normal drift via sin integrerade återställningsfunktion. Genom att montera en draglina i draghaken går det att uppnå en barriärlängd av 75 m. Längden beror på brytartyp. Kom ihåg att avlägsna skyddsskiktet på linan på de ställen där linan kläms fast! Inbyggd nödstoppsknapp Linnödstoppen är utrustade med inbyggd nödstoppsknapp som kan tryckas in i farliga situationer. På samma sätt som när draglinan påverkas, öppnas säkerhetskontakterna och brytaren förreglas. När den farliga situationen undanröjts och hela arbetsområdet inspekterats, kan brytaren återställas manuellt till normal drift. Nödstoppsknappen ska vara ordentligt skyddad (av taköverbyggnad) mot direkt kontakt med regn, snö etc. Se anmärkning 3 i avsnittet Monteringsföljd! Visning av linans spänning Under montering/justering av linan kan spänningen kontrolleras genom det inbyggda inspektionsfönstret. För att linan säkert ska spännas optimalt, ska pilspetsarna under justering vara i linje med markeringen i fönstret. Spännfjädrarna på motstående sida ska väljas noga utifrån vilken typ av nödstopp som används (max. längd för linan). Se Val av systemkomponenter och Monteringsföljd. Fjärrövervakning av linans spänning Linnödstoppen i Stop-Line-serien är utrustade med fjärrövervakningsfunktion av linans spänning. Funktionen har en inbyggd sensor som övervakar situationer där den tillåtna längden för linan överskrids eller utlösning av linnödstoppet är nära förestående. För denna funktion krävs en matningsspänning på VDC till plint 1 och 3 för elektroniken. Om linspänningen faller utanför optimalt intervall på grund av ändring av linans längd visas detta på plint 2. Den elektroniska signalen varnar i god tid om att underhåll/justering krävs innan maskinen stängs ner. Utgången kan användas som indikeringssignal eller anslutas direkt till en signallampa. Denna kopplingskonfiguration uppfyller kraven för "förebyggande underhåll". 2TLC172089M3401, rev. A 6

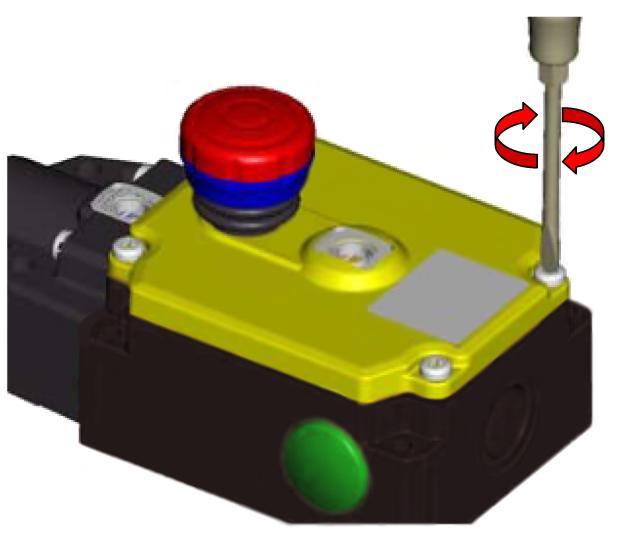

7 3 Anslutningar Kabelinstallation Endast behörig, kvalificerad personal får utföra den elektriska anslutningen. Inbyggda brytare S1+S2 Åtdragningsmoment för kontaktskruvar 0,8 mm Åtdragningsmoment för fästskruvar: 2 Nm Kopplingsplint för fjärrövervakning av linans spänning. 1 ) Borttagning av skydd Avlägsna skruvarna med en skruvmejsel och ta bort skyddet. 2 ) Elektrisk anslutning Elkontakterna i brytarelementen har M3.5 skruvanslutningar. Se kontaktfunktioner i avsnittet Kopplingsdiagram. För anslutningen krävs en tvinnad kabel med metallring eller en solid kabel med ett tvärsnitt på 0,5 1,5 mm². 3 ) Stäng skyddet Placera skyddet på höljet enligt illustrationen och dra åt skyddets fästskruvar med ett åtdragningsmoment på 2 Nm. Varning! Säkerställ att tvinnade kablar eller liknande inte är fastklämda! Följ angivna värden för åtdragningsmoment! Hantera endast linnödstoppet med kåpan stängd! 2TLC172089M3401, rev. A 7

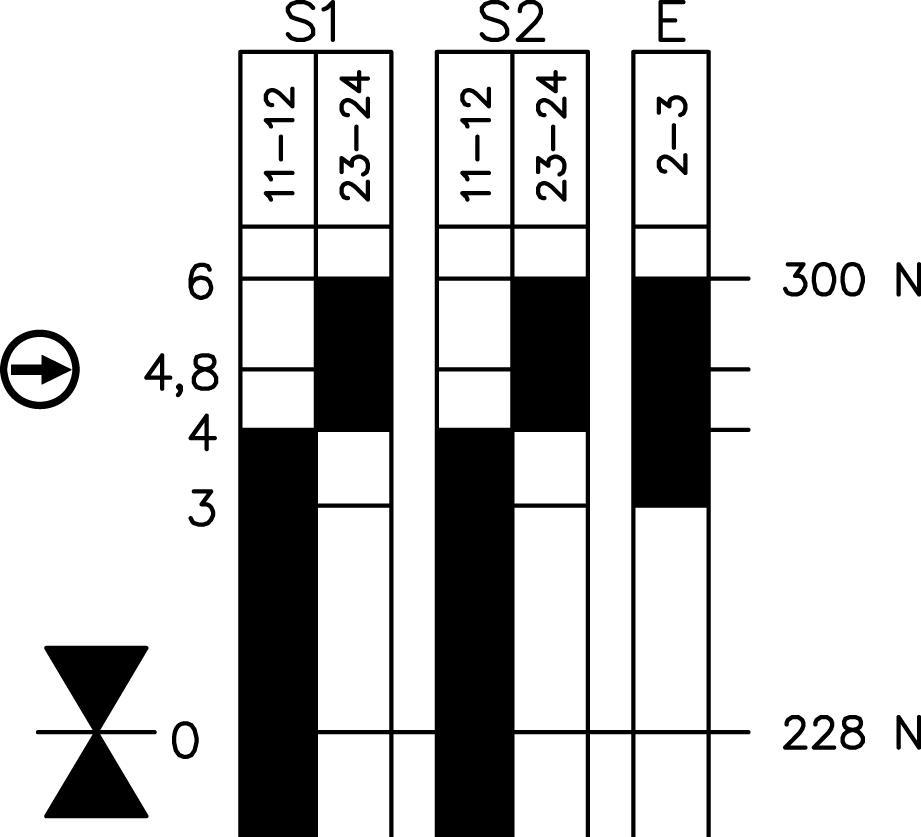

8 Brytardiagram Kontaktbeskrivning Regel Kontakterna på både S1 och S2 är tvångsförda och ska därför användas till säkerhetsfunktionen. Toleranser Avstånd: +/- 0,5 mm Kraft: +/- 15 % Regel ON (stängd) OFF (öppen) Gäller för kontakterna Obs! Kontakterna nås genom att avlägsna skruvarna på det gula skyddet med hjälp av en skruvmejsel. Se avsnittet Kabelinstallation ovan. Anslutning av fjärrövervakning Plintar 1-3: Regel ) +24 VDC 2 ) Visning av linans spänning 3 ) 0 VDC 3 Isolationsmärkspänning, U e : Märkström, I e : Användningskategori VDC 50 ma DC13 Regel Obs! Skyddad mot polvändning och kortslutning. Funktionsdiagram Kopplingsplint Linnödstoppet Stop-Line är utrustat med sensorer som övervakar linans spänning. Sensorerna skickar antingen en signal till en signalkrets eller ansluts direkt till en signallampa för att tala om att linans spänning behöver justeras för att undvika oavsiktligt maskinstopp. 2TLC172089M3401, rev. A 8

9 Elektriskt funktionstest Återställ linnödstoppet genom att dra i det blå handtaget på nödstoppsknappen. 1 ) Starta maskinen. 2 ) Påverka linan eller nödstoppsknappen: a. Säkerhetskontakterna öppnas omedelbart. Maskinen ska nu stanna. b. Säkerhetskontakterna stängs när man drar i det blå handtaget igen. Inkopplingsexempel: Stop-Line kopplat till ett säkerhetsrelä (RT6). *) Endast AC-reläer Lina Obs! Kopplingsexemplet visar Stop-Line med korrekt spänd lina (med maskinen igång). Den elektriska anslutningen uppfyller högsta säkerhetsnivå. Test / autom. återställning. 2TLC172089M3401, rev. A 9

10 4 Montage och underhåll Monteringsöversikt Dragfjäder Stop-Line 37/75A Stöd (Block eller ögleskruv) Stöd Linan ska monteras minst 20 mm från underlaget. Om linan är längre än 25 m måste stöd med låg friktion, t.ex. skivblock, användas. Omgivningstemperaturen under installation ska vara den samma som under drift. Använd ställskruven för att ställa in rätt linspänning. Efter installation, dra kraftfullt i linan flera gånger, justera sedan linspänningen för att kompensera för förlängningen på grund av deformation av kausarna. Val av systemkomponenter För korrekt användning och säker utformning för linnödstoppet, krävs en fjäder vid lagret. Därigenom ska det gå att aktivera linnödstoppet var som helst i arbetsområdet oberoende av manöverriktning. För att åstadkomma detta snabbt och lätt rekommenderas användning av dragfjädrar med inbyggt expansionsskydd (se tabell 1). Det går också att använda en konventionell fjäder (se tabell 2). I så fall måste en linbrygga monteras under den vanliga fjädern och fungera som expansionsskydd. Observera att monteringen av en vanlig fjäder är relativt tidskrävande. Extra fäst- och monteringsmaterial, inklusive lina, går att beställa. Den konventionella fjädern ingår inte och är bara att betrakta som ett exempel. Se avsnittet Tillbehör och reservdelar för en detaljerad översikt. 2TLC172089M3401, rev. A 10

11 A Dragfjäder Tabell 1 Typ 75 A 37 A Artikelnummer 2TLJ020043R0000 2TLJ020043R0100 L 0 min. [mm] L max. [mm] ØD [mm] Dragfjädern är utrustad med snabbfäste och ögleskruv (storlek M12 x 50 enligt DIN 444). B Konventionell fjäder (motstående fjäder) Exempel L0 Rop e bridge Ls Tabell 2 L 0 min. [mm] Ls [mm] Fjäderstyvhet 3,5 2,5 2TLC172089M3401, rev. A 11

12 Vid montering och justering av linnödstoppet ska temperaturorsakade variationer i linans fysiska längd vägas in. Tabell 3 visar tillåten längd för barriären som en funktion av förväntad skillnad i omgivningstemperatur. Tabellen visar även högsta tillåtna barriärlängd i tillämpningar med olika fjäderkraft. Dessutom går det att välja lämpliga anordningar utifrån förväntade temperaturskillnader. Tabell 3 Barriärlängd Lmax. i meter [m] 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m 13m 14m 15m 16m 17m 18m 19m 20m 22m 24m 26m 28m 30m 32m 34m 36m 38m 40m 42m 44m 46m 48m 50m 55m 60m 65m 70m 75m +/-55 C Max. temperaturvariation C. +/-50 C +/- 45 C +/- 35 C +/- 25 C +/- 20 C +/- 13 C +/- 7 C +/- 4,5 C Stop-Line 37A Stop-Line 75A Barriärlängd max. 37,5 meter Barriärlängd max. 75 meter 2TLC172089M3401, rev. A 12

13 Monteringsföljd Monteringsföljden för typ B är bara ett exempel på en alternativ lösning, eftersom konventionella fjädrar inte tillhandhålls av ABB/Jokab Safety. 1 A Montera fästpunkter med dragfjädern. Montera draglinan och avlägsna linans skyddsskikt vid fästpunkterna. För in linan i huvudet på snabbfästet såsom visas nedan och dra åt. B Montera fästpunkter med den konventionella fjädern. Montera draglinan. Fäst linan såsom i illustrationen med kaus och wirelås. Montera en linbrygga för att skydda den motstående konventionella fjädern mot överexpansion. Använd även kaus och wireklämma. 1.1A 1.1B 1.2A 1.2B 1.3A 2TLC172089M3401, rev. A 13

14 2 A Barriärlängd L g = 200 mm 2-5 m L a = 150 mm B L g = 200 mm 2-5 m L a = 150 mm Barriärlängd Notera läget för linans stöd. Det första stödet intill brytaren ska mäta L a = 150 mm. Kontrollera att avståndet L g = 200 mm vid motsatt fjäderände ger tillräckligt manöverutrymme för nödstoppet. Sätt upp linstöd med 2-5 meters mellanrum. 3 Montera Stop-Line-enheterna med 4 skruvar (M5 storlek). Max. åtdragningsmoment: M = 2 Nm. 17 Varning! Linnödstoppen måste monteras på så sätt att linan, eller nödstoppsknappen, kan nås obehindrat i farliga situationer. Visar linans spänning , A Sätt ihop draglinan i huvudet på snabbfästet (se punkt 1). Efterspänn draglinan. B Visar linans spänning. Fäst draglinan i vantskruven såsom i bilden (3x wireklämma med kaus). 2TLC172089M3401, rev. A 14

15 5 Varning! Grundinställningar ska göras vid en temperatur som motsvarar rådande omgivningstemperatur. Om det förekommer stora variationer i omgivningstemperaturen kommer draglinan att ha varierande längd. Större replängder kan i sådana fall leda till att grundinställningarna måste ändras ofta. Korrigerande åtgärd: efterjustering (se nedan) eller kortare lina. A Justering 17 mm Justera linan manuellt genom att vrida på ställskruven med en fast nyckel (17 mm) till dess att pilspetsarna är i linje med markeringen. Lås samtidigt huvudet på snabbfästet för att förhindra att linan tvinnas. Lås ställskruven med hjälp av sexkantmuttern efter justering. B Visar linans spänning. Justera vantskruven på så sätt att pilarna överensstämmer med kontrollmärket. 6 Mekaniskt funktionstest Dra i det blå handtaget på nödstoppsknappen. - säkerhetskontakter stängda - Påverka draglinan - säkerhetskontakterna öppnas - Upprepa funktionskontrollen genom att aktivera nödstoppsknappen. S max. 400 mm F max. 200 N Dra kraftfullt i linan några gånger efter installation för att orsaka deformation på delar och/eller sträcka linan. Justera vid behov (normalfallet) med hjälp av ställskruven eller vantskruven. 2TLC172089M3401, rev. A 15

16 Säkerhetsföreskrifter Samtliga systemdelar ska fästas på förankrade maskindelar som på ett säkert sätt kan ta emot de krafter som uppkommer. En rak, styrd lina ger mindre friktion i nödstoppssystemet. I linnödstoppssystem med en längd på över 25 m kan endast stödblock användas för att stötta upp linan (dvs., inga ögleskruvar). Om linan vinklas av (max avvinkling <180 ) någonstans ska särskilda stödblock användas. Genom att placera linans stödblock med oregelbundna avstånd motverkas vibrationer som annars skulle kunna utlösa linnödstoppet oavsiktligt. Tillräckligt utrymme mellan linans stödblock minskar risken för oavsiktlig aktivering av linan. Linan ska monteras minst 20 mm från underlaget. Varning! Felaktig installation eller manipulering av nödstoppsbrytaren slår ut skyddsfunktionen, vilket kan leda till allvarlig eller dödlig skada. Underhåll Stiftet ska smörjas en gång om året med harts- och syrafritt smörjfett. Linnödstoppssystemet ska inspekteras och underhållas regelbundet. Underhållsintervallen beror på omgivnings- och driftsförhållanden. Kontrollera draglinans uppspänning och nödstoppsfunktion. Justera vid behov. Efter underhåll eller service ska systemfunktionen testas genom flera drag i linan. Kontrollera att enheten reglas korrekt och kan öppnas igen. Om brytaren eller förreglingen inte fungerar som de ska måste hela linnödstoppet bytas ut. Det defekta linnödstoppet kan skickas in till närmaste ABB/Jokab Safety kontor eller till återförsäljare för inspektion. Varning! Säkerhetsfunktionerna och mekaniken bör testas regelbundet, minst årligen, för att kontrollera att alla säkerhetsfunktioner fungerar korrekt (EN 62061:2005). Kontakta närmaste representant/återförsäljare för ABB/Jokab Safety i händelse av funktionsstopp eller produktskada. Försök inte att reparera produkten på eget bevåg då detta kan leda till permanenta produktskador och försämrad produktsäkerhet med risk för allvarliga personskador. Obs! Om nödstoppsknappen är skadad måste den bytas ut för att kunna återställa ett utlöst nödstopp. Kontakta ABB/Jokab Safety för ytterligare anvisningar. 2TLC172089M3401, rev. A 16

17 5 Drift Statusindikering för förregling Status för förregling och kontakter visas i det inbyggda inspektionsfönstret. Gult i inspektionsfönstret visar att linnödstoppet förreglats (brytarkontakter öppna). Grönt i inspektionsfönstret visar att enheten är redo för drift och att linan är övervakad (brytarkontakter stängda). Grönt: Normal drift Gult: Linan har påverkats av operatören - Automatisk förregling Gult: Brott på linan - Automatisk förregling Statusindikering för brytaren 2TLC172089M3401, rev. A 17

18 6 Modellöversikt Typ Artikelnummer Beskrivning Stop-Line 75A 2TLJ020041R0000 Stop-line 75A Linnödstopp Stop-Line 37A 2TLJ020042R0000 Stop-line 37A Linnödstopp Tillbehör och reservdelar Det finns många tillbehör och reservdelar att tillgå. Kontakta ABB/Jokab Safety för ytterligare information. Typ Artikelnummer Beskrivning 2TLJ020034R0200* Ögleskruv M6x50 2TLJ020034R0300 Vantskruv 2TLJ020034R0400 Wireklämma för 3 mm 2TLJ020034R0500 Lina 3 mm (skyddsskikt 4 mm) 2TLJ020034R0600 Vantskruv 2TLJ020034R0900* Ögleskruv M8x50 2TLJ020034R1300 Svivel *) I system med över 25 m långa linor kan stödblock endast användas för att stötta upp linan. 2TLC172089M3401, rev. A 18

19 Typ Artikelnummer Beskrivning 2TLJ020043R0000 Dragfjäder QF75 2TLJ020043R0100 Dragfjäder QF37 2TLJ020043R0200 Avvinklingsblock Ø 75 mm 2TLJ020043R0300 Skivblock, fast 2TLJ020043R0400 Skivblock, ledat 2TLJ020043R0600 Fästdon för skivblock Monteringskit 1 Monteringskit 2 2TLJ020043R1200 2TLJ020043R1300 2TLJ020034R0500 x 25 2TLJ020034R0400 x 6 2TLJ020034R0300 x 6 2TLJ020034R0600 x 1 2TLJ020034R0900 x 8 2TLJ020034R0500 x 40 2TLJ020043R0100 x 1 2TLJ020043R0300 x 9 2TLJ020043R0600 x 9 2TLC172089M3401, rev. A 19

20 7 Tekniska data Fabrikat Adress ABB AB / JOKAB SAFETY Varlabergsvägen Kungsbacka Elektriska egenskaper Isolationsmärkspänning (U i) Märkstötspänning (U i) Termisk märkström (I the) Användningskategori Tvångsbrytande kontakter Kortslutningsskydd 250 V 2,5 kv 10 A AC-15, U e/i e 240 V / 3 A, U e/i e 120 V / 6 A DC-13, U e/i e 250 V / 0.27 A, U e/i e 125 V / 0.55 A Enl. IEC/EN , Bilaga K Säkring 6 A DII Typ gg Allmänt Kapslingsklass IP67 enl. IEC/EN Omgivningstemperatur Storlek Vikt Material Färg Kontakter C (ingen frysning eller kondens) Se illustration 0,94 kg Inkapsling: Gjuten aluminium Hölje: Gjuten aluminium Nödstoppsdon: Gjuten zink/stål Nödstopp: Plast, glasfiberförstärkt Inkapsling: Svart Hölje: Gult Nödstopp: Blått (nederdel), rött (överdel) 2 NC, 2 NO (Zb) (2 Inbyggda brytare S1+S2) Förreglingsenhet Enl. IEC , EN , EN ISO (EN 418) Kabelåtkomst 3 x M20 x 1,5 Anslutning 8 skruvplintar (M3.5) Tvärsnitt ledare Solid: 0,5... 1,5 mm 2 Litzkabel med metallringar: 0,5... 1,5 mm 2 Montage Mekanisk livslängd Max. brytarfrekvens Återställningsmetod Max. längd för lina Lina 4 x M6 eller 4 x M5 Max. 1 x 10 5 brytarcykler enl. IEC /min Aktivering av nödstopp enl. IEC Stop-Line 35A: 37,5 m Stop-Line 75A: 75 m D = 2 5 mm 2TLC172089M3401, rev. A 20

21 Säkerhet/harmoniserade standarder Europeiska maskindirektivet 2006/42/EG Överensstämmelse EN ISO ,-2, EN , IEC , EN , IEC , EN , IEC , EN 954-1, EN ISO , EN , EN ISO EN ISO B 10d: 2 x 10 5 SFF: 0,995 S/h: 5 x 10-8 D/h: 5 x 10-8 DD/h: 5 x 10-8 (1/3600 Hz) Certifieringar ccsa us A 300 Dimensioner Dimensioner för Stop-Line Snabbhuvud Lockskruvar 4 x TX20 3x M20x1,5 Kabelingångar Obs! Alla mått anges i mm. 2TLC172089M3401, rev. A 21

22 CAD-modell 1 ) Se 2 ) Välj Svenska i menyn längst upp på sidan. 3 ) Välj Produkter i menyn till vänster. 4 ) En lista med produkter visas. Välj 3D CAD-filer. Fönstret "Jokab Safety AB SolidComponents" öppnas. 5 ) I menyn till vänster i det nya fönstret visas olika produktkategorier. Stop-Line tillhör kategorin Nödstopp. Leta upp produkten och klicka på den. Om språket ändras i det nya fönstret klickar du på önskad flagga längst upp på sidan och väljer språket igen (du kan välja mellan svenska, engelska och tyska). 6 ) Välj Stop-Line i listan som nu visas. 7 ) Välj önskat format i rullistan intill "CAD-format" (SolidWorks, ProE, Sat, Step, Parasolid, Iges, Dwg, Dxf). 8 ) Klicka på diskettikonen framför önskad produkt ( Stop-Line osv). 9 ) Produkten läggs nu till i listan med filhämtningar. Klicka på diskettikonen igen i den nya listan för att starta filhämtningen. 2TLC172089M3401, rev. A 22

23 8 EG-försäkran om överensstämmelse ABB AB / JOKAB SAFETY Varlabergsvägen 11, Kungsbacka 2TLC172089M3401, rev. A 23
