Flödessimulering, sänkt fläktvarvtal i trätork Bygdsiljum

Storlek: px

Starta visningen från sidan:

Download "Flödessimulering, sänkt fläktvarvtal i trätork Bygdsiljum"

Kristina Viklund
för 5 år sedan
Visningar:

1 Bakgrund Flödessimulering, sänkt fläktvarvtal i trätork Bygdsiljum Går det att sänka fläkthastigheten i trätorkarna utan att riskera jämnhet i fuktkvot i träet? Ändras flödesbilden vid lägre flöde och lägre fläktvarvtal? Finns det zoner som riskerar att bli dåligt torkade? Flödesberäkning genomförd för att undersöka strömningsmönstrets eventuella beroende av volymflödet. Peter Hedberg, MTv

2 SP har i uppdrag att svara för att hålla de nationella normalerna för ett antal storheter i SI-systemet. Med denna utgångspunkt tillhandahåller SP genom kalibrering och rådgivning spårbar och kvalitetssäkrad mätteknik till svensk industri. Forskningen är inriktad mot bl a grundläggande metrologi. Vi är en grupp som arbetar med metoder att uppskatta osäkerheten i beräkningsmodeller.

3 Finansieras genom Trämetri medel från RISE Räcker till 4 veckors arbete. Göra nytta för svensk träindustri, metrologirelaterat. RISE ger liten fisk, som skall ge större fisk.

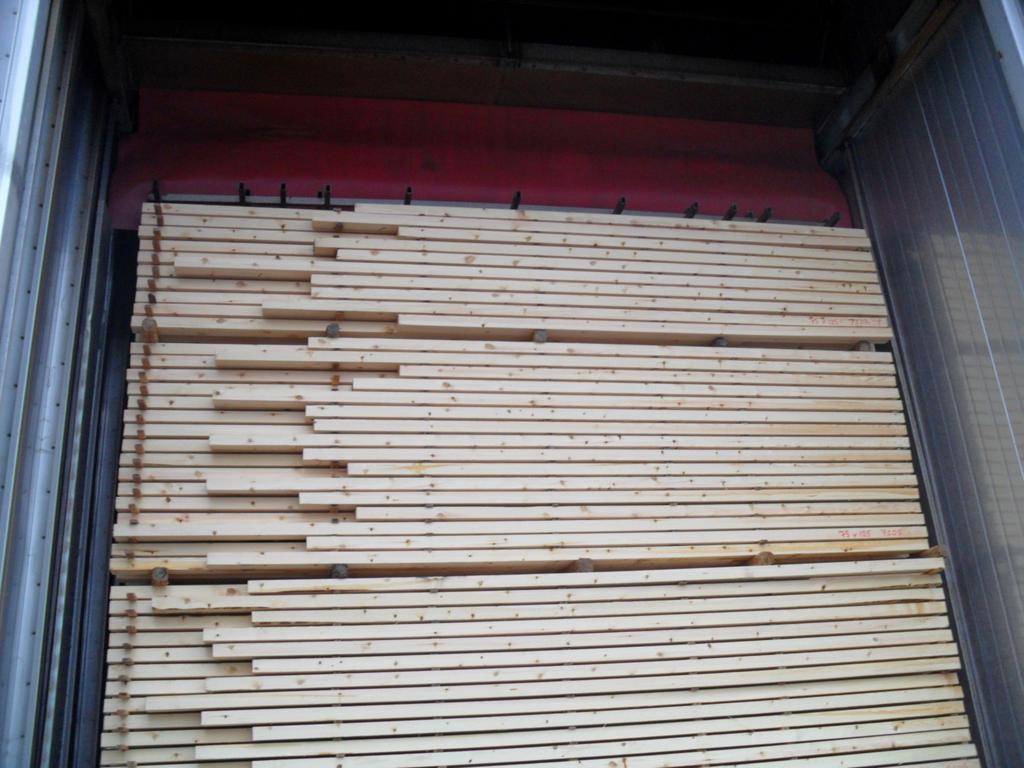

4 Geometri trätork Bygdsiljum värmare fläkt Paketstapel

5 Trätork Bygdsiljum

6 Trätork Bygdsiljum

7 Kontur hastighetsfördelning i torken vid 5 m/s genom fläkt

8 Kontur hastighetsfördelning i torken vid 2.5 m/s genom fläkt

9 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

10 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

11 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

12 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

13 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

14 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

15 Jämförelse hastighetsprofil genom paketstapel m/s 5 m/s Hastigheter skalade med hastighet genom fläkten

16 Kontur hastighetsfördelning i torken vid 5 m/s genom reverserad fläkt

17 Hastighetsprofil genom paketstapel 7 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

18 Hastighetsprofil genom paketstapel 6 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

19 Hastighetsprofil genom paketstapel 5 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

20 Hastighetsprofil genom paketstapel 4 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

21 Hastighetsprofil genom paketstapel 3 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

22 Hastighetsprofil genom paketstapel 2 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

23 Hastighetsprofil genom paketstapel 1 reverserat flöde 5 m/s Hastigheter skalade med hastighet genom fläkten

24 Totaltryckfördelning i tork

25 Potential ekonomi? Kvalitet? Fläktar 3 x 20 kw Elpris 50 öre/kwh Fläkt kostar 30 SEK/h, intressant? Är jämnhet i kvalitet en större fråga?

26 The Magic of Tau Lufthastighet uppdelad i medelvärde och fluktuationer U = U + u V = V + v τ = ρu v Turbulent skjuvspänning ρt v Pss för värmeöverföring ρc v Pss för massöverföring Reynold s analogi, de 3 är relaterade

27 The Magic of Tau Tryckfall pga turbulenta skjuvspänningar ger dessutom upphov värmeöverföring och massöverföring. Vi behöver värmeöverföring för att få in värmet i plankorna. Vi behöver massöverföringen för att få bort fukt. Hur mycket värmeöverföring på ytan som behövs styrs av trögheten i värmetransporten i plankorna. Hur mycket massöverföring på ytan som behövs styrs av fukttransporten i plankorna. Olika betydelse vid olika process-steg. τ Går att påverka med fläkthastighet och geometri

28 Modellosäkerhet och beräkningar

29 Formmotstånd och lyftkrafter Osäkerheter i modellkonstanter Konstanter i turbulensmodell Monte Carlo simulering? A0=4.0 C2=1.92 Sigmak=1. sigmaeps=1.2 Kappa=0.41 Elog=9.0 Cmu=0.09
