foto: RESEMA LUFTFILTER energiklassificering enligt Eurovent 4/11

Transkript

1 foto: RESEMA LUFTFILTER energiklassificering enligt Eurovent 4/11

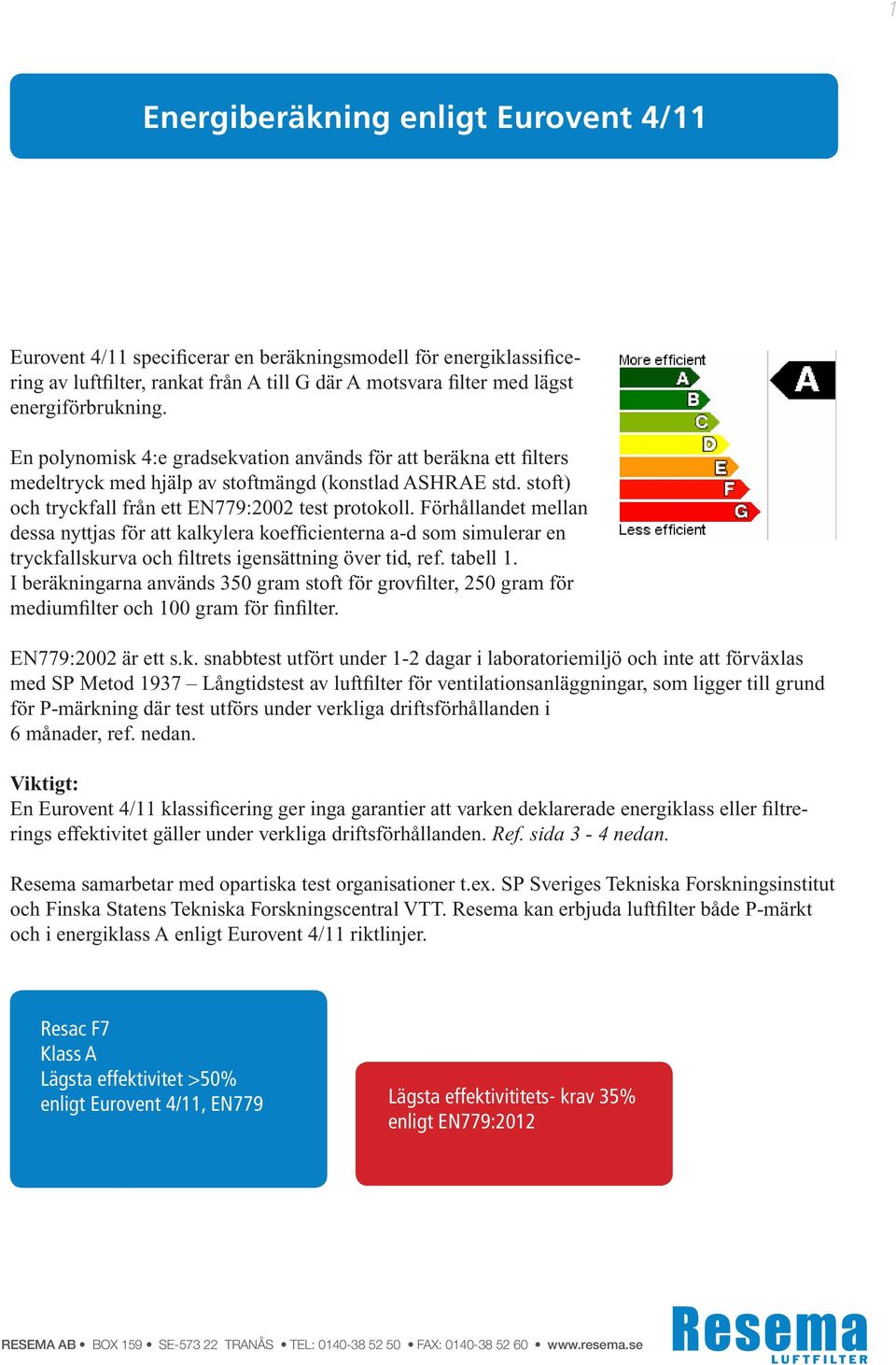

2 1 Energiberäkning enligt Eurovent 4/11 Eurovent 4/11 specificerar en beräkningsmodell för energiklassificering av luftfilter, rankat från A till G där A motsvara filter med lägst energiförbrukning. En polynomisk 4:e gradsekvation används för att beräkna ett filters medeltryck med hjälp av stoftmängd (konstlad ASHRAE std. stoft) och tryckfall från ett EN779:2002 test protokoll. Förhållandet mellan dessa nyttjas för att kalkylera koefficienterna a-d som simulerar en tryckfallskurva och filtrets igensättning över tid, ref. tabell 1. I beräkningarna används 350 gram stoft för grovfilter, 250 gram för mediumfilter och 100 gram för finfilter. EN779:2002 är ett s.k. snabbtest utfört under 1-2 dagar i laboratoriemiljö och inte att förväxlas med SP Metod 1937 Långtidstest av luftfilter för ventilationsanläggningar, som ligger till grund för P-märkning där test utförs under verkliga driftsförhållanden i 6 månader, ref. nedan. Viktigt: En Eurovent 4/11 klassificering ger inga garantier att varken deklarerade energiklass eller filtrerings effektivitet gäller under verkliga driftsförhållanden. Ref. sida 3-4 nedan. Resema samarbetar med opartiska test organisationer t.ex. SP Sveriges Tekniska Forskningsinstitut och Finska Statens Tekniska Forskningscentral VTT. Resema kan erbjuda luftfilter både P-märkt och i energiklass A enligt Eurovent 4/11 riktlinjer. Resac F7 Klass A Lägsta effektivitet >50% enligt Eurovent 4/11, EN779 Lägsta effektivititets- krav 35% enligt EN779:2012

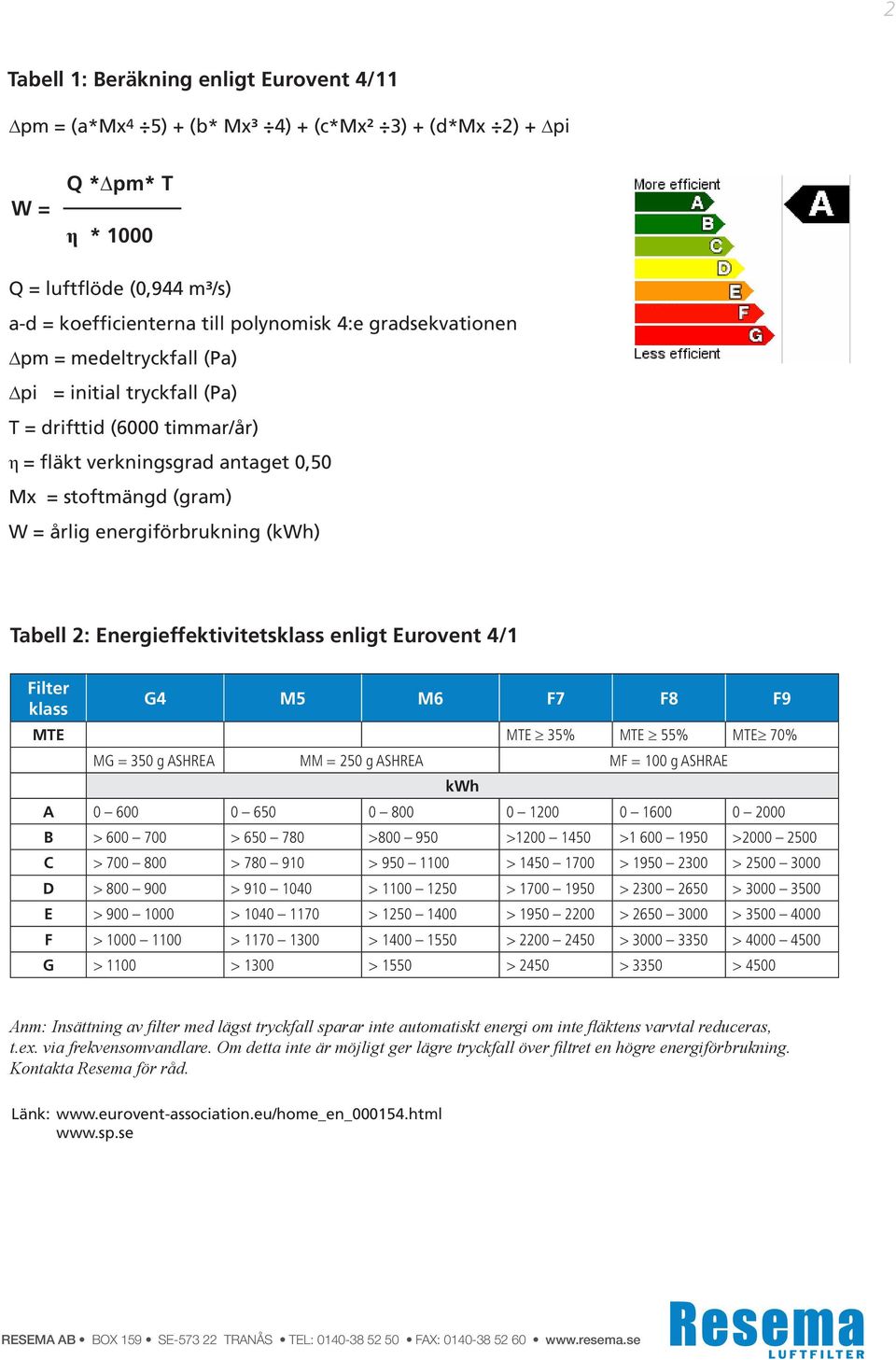

3 2 Tabell 1: Beräkning enligt Eurovent 4/11 pm = (a*mx 4 5) + (b* Mx³ 4) + (c*mx² 3) + (d*mx 2) + pi W = Q * pm* T η * 1000 Q = luftflöde (0,944 m³/s) a-d = koefficienterna till polynomisk 4:e gradsekvationen pm = medeltryckfall (Pa) pi = initial tryckfall (Pa) T = drifttid (6000 timmar/år) η = fläkt verkningsgrad antaget 0,50 Mx = stoftmängd (gram) W = årlig energiförbrukning (kwh) Tabell 2: Energieffektivitetsklass enligt Eurovent 4/1 klass G4 M5 M6 F7 F8 F9 MTE MTE 35% MTE 55% MTE 70% MG = 350 g ASHREA MM = 250 g ASHREA MF = 100 g ASHRAE A B > > > > > > C > > > > > > D > > > > > > E > > > > > > F > > > > > > G > 1100 > 1300 > 1550 > 2450 > 3350 > 4500 kwh Anm: Insättning av filter med lägst tryckfall sparar inte automatiskt energi om inte fläktens varvtal reduceras, t.ex. via frekvensomvandlare. Om detta inte är möjligt ger lägre tryckfall över filtret en högre energiförbrukning. Kontakta Resema för råd. Länk:

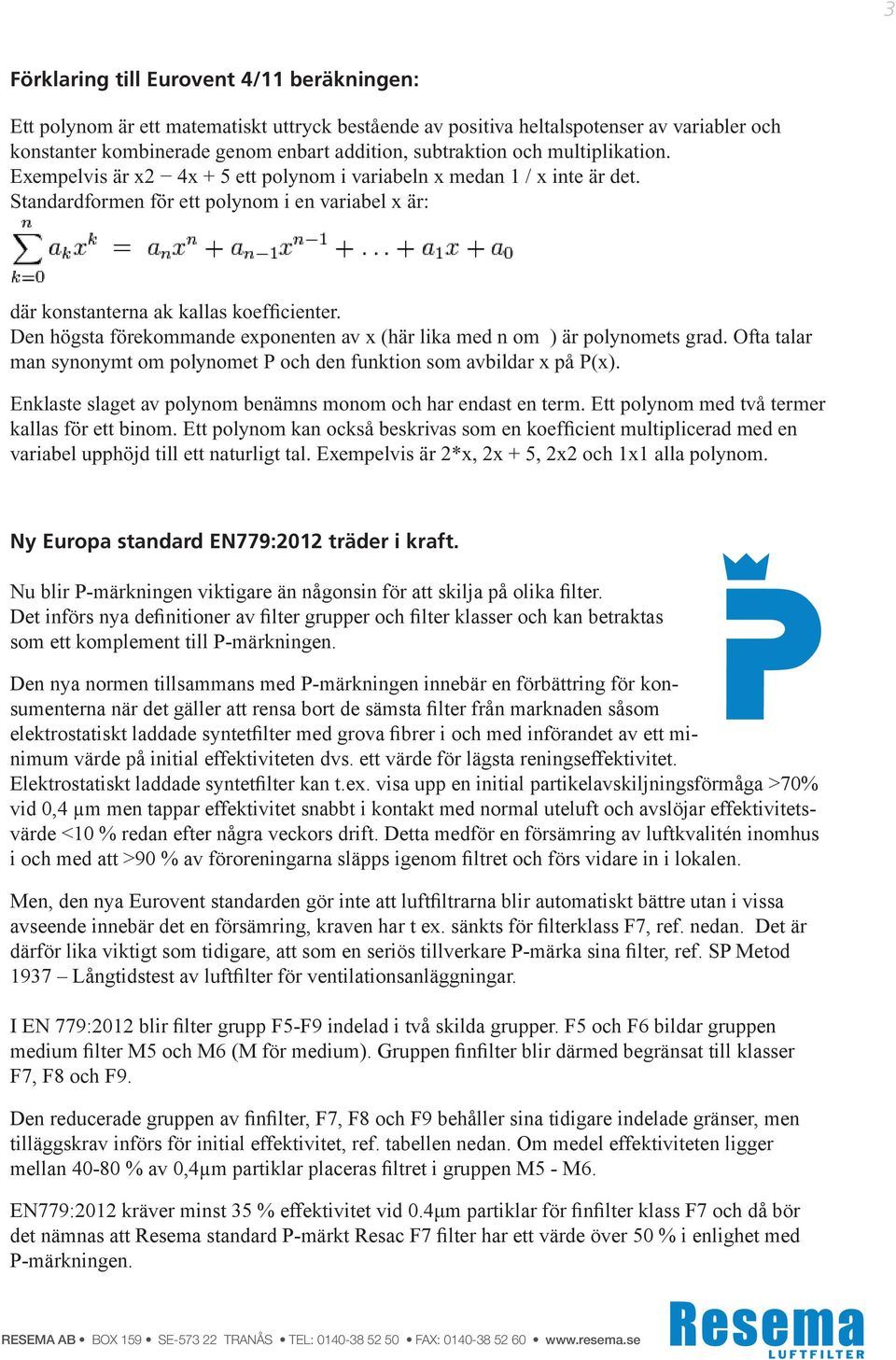

4 3 Förklaring till Eurovent 4/11 beräkningen: Ett polynom är ett matematiskt uttryck bestående av positiva heltalspotenser av variabler och konstanter kombinerade genom enbart addition, subtraktion och multiplikation. Exempelvis är x2 4x + 5 ett polynom i variabeln x medan 1 / x inte är det. Standardformen för ett polynom i en variabel x är: där konstanterna ak kallas koefficienter. Den högsta förekommande exponenten av x (här lika med n om ) är polynomets grad. Ofta talar man synonymt om polynomet P och den funktion som avbildar x på P(x). Enklaste slaget av polynom benämns monom och har endast en term. Ett polynom med två termer kallas för ett binom. Ett polynom kan också beskrivas som en koefficient multiplicerad med en variabel upphöjd till ett naturligt tal. Exempelvis är 2*x, 2x + 5, 2x2 och 1x1 alla polynom. Ny Europa standard EN779:2012 träder i kraft. Nu blir P-märkningen viktigare än någonsin för att skilja på olika filter. Det införs nya definitioner av filter grupper och filter klasser och kan betraktas som ett komplement till P-märkningen. Den nya normen tillsammans med P-märkningen innebär en förbättring för konsumenterna när det gäller att rensa bort de sämsta filter från marknaden såsom elektrostatiskt laddade syntetfilter med grova fibrer i och med införandet av ett minimum värde på initial effektiviteten dvs. ett värde för lägsta reningseffektivitet. Elektrostatiskt laddade syntetfilter kan t.ex. visa upp en initial partikelavskiljningsförmåga >70% vid 0,4 µm men tappar effektivitet snabbt i kontakt med normal uteluft och avslöjar effektivitetsvärde <10 % redan efter några veckors drift. Detta medför en försämring av luftkvalitén inomhus i och med att >90 % av föroreningarna släpps igenom filtret och förs vidare in i lokalen. Men, den nya Eurovent standarden gör inte att luftfiltrarna blir automatiskt bättre utan i vissa avseende innebär det en försämring, kraven har t ex. sänkts för filterklass F7, ref. nedan. Det är därför lika viktigt som tidigare, att som en seriös tillverkare P-märka sina filter, ref. SP Metod 1937 Långtidstest av luftfilter för ventilationsanläggningar. I EN 779:2012 blir filter grupp F5-F9 indelad i två skilda grupper. F5 och F6 bildar gruppen medium filter M5 och M6 (M för medium). Gruppen finfilter blir därmed begränsat till klasser F7, F8 och F9. Den reducerade gruppen av finfilter, F7, F8 och F9 behåller sina tidigare indelade gränser, men tilläggskrav införs för initial effektivitet, ref. tabellen nedan. Om medel effektiviteten ligger mellan % av 0,4µm partiklar placeras filtret i gruppen M5 - M6. EN779:2012 kräver minst 35 % effektivitet vid 0.4μm partiklar för finfilter klass F7 och då bör det nämnas att Resema standard P-märkt Resac F7 filter har ett värde över 50 % i enlighet med P-märkningen.

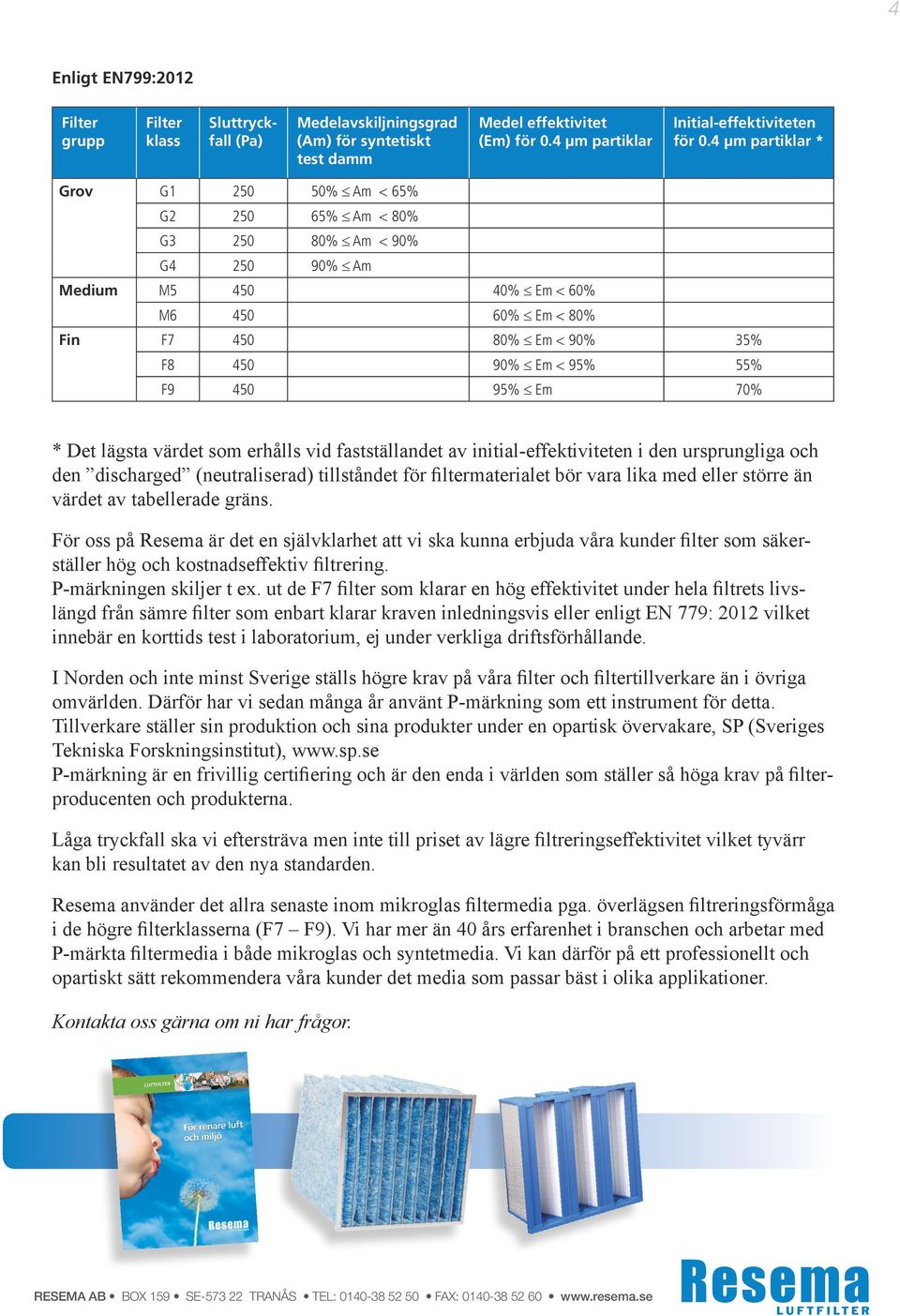

5 4 Enligt EN799:2012 grupp klass Sluttryckfall (Pa) Medelavskiljningsgrad (Am) för syntetiskt test damm Medel effektivitet (Em) för 0.4 μm partiklar Initial-effektiviteten för 0.4 μm partiklar * Grov G % Am < 65% G % Am < 80% G % Am < 90% G % Am Medium M % Em < 60% M % Em < 80% Fin F % Em < 90% 35% F % Em < 95% 55% F % Em 70% * Det lägsta värdet som erhålls vid fastställandet av initial-effektiviteten i den ursprungliga och den discharged (neutraliserad) tillståndet för filtermaterialet bör vara lika med eller större än värdet av tabellerade gräns. För oss på Resema är det en självklarhet att vi ska kunna erbjuda våra kunder filter som säkerställer hög och kostnadseffektiv filtrering. P-märkningen skiljer t ex. ut de F7 filter som klarar en hög effektivitet under hela filtrets livslängd från sämre filter som enbart klarar kraven inledningsvis eller enligt EN 779: 2012 vilket innebär en korttids test i laboratorium, ej under verkliga driftsförhållande. I Norden och inte minst Sverige ställs högre krav på våra filter och filtertillverkare än i övriga omvärlden. Därför har vi sedan många år använt P-märkning som ett instrument för detta. Tillverkare ställer sin produktion och sina produkter under en opartisk övervakare, SP (Sveriges Tekniska Forskningsinstitut), P-märkning är en frivillig certifiering och är den enda i världen som ställer så höga krav på filterproducenten och produkterna. Låga tryckfall ska vi eftersträva men inte till priset av lägre filtreringseffektivitet vilket tyvärr kan bli resultatet av den nya standarden. Resema använder det allra senaste inom mikroglas filtermedia pga. överlägsen filtreringsförmåga i de högre filterklasserna (F7 F9). Vi har mer än 40 års erfarenhet i branschen och arbetar med P-märkta filtermedia i både mikroglas och syntetmedia. Vi kan därför på ett professionellt och opartiskt sätt rekommendera våra kunder det media som passar bäst i olika applikationer. Kontakta oss gärna om ni har frågor.
