INTERNATIONELL STANDARD ISO 16890 För råd och information om den nya standarden, eller hjälp vid val av

1 INTERNATIONELL STANDARD ISO För råd och information om den nya standarden, eller hjälp vid val av filter, kontakta Resema. KÖPENHAMN - Försäljning MALMÖ - Tillverkning - Försäljning - Hämtlager = Hämtlager

2 ISO ISO är en internationell teststandard för luftfilter, den trädde i kraft redan 2017 och har från och med 1 juli 2018 ersatt både EN779:2012 som används i Europa och ASHRAE 52.2 i USA. Detta är en stor men positiv omställning både för tillverkare och kunder. Utveckling av nya produkter pågår för fullt och samtliga produkter testas enligt ISO på oberoende testinstitut. EN779:2012 gällde parallellt fram till mitten av 2018 men har nu utgått. För att underlätta övergången kommer vi en tid framåt även behålla dem gamla benämningarna på etiketter och produktblad. Alla kommuner mäter luftkvalitén med syfte att skydda människors hälsa och miljön (enligt luftkvalitetsförordningen 2010:477). Partiklar i luften mäts och delas in i PM klasser, PM är ett mått på luftburna partiklar. PM = particulate matter (materia i form av partiklar). På bland annat Sveriges luftvårdsförbunds hemsida slb.nu kan mätningar ses i realtid. Det som mäts idag är PM10 & PM2,5 (massan av partiklar mindre än 10 µm resp. 2,5 µm), och även vissa gaser. Enligt ISO klassas luftfilter så att direkta kopplingar kan göras mot dessa mätningar. AIR QUALITY DATABAS - WORLD HEALTH ORGANIZATION (WHO) < 10 PM2.5 (µg/m3) or more

ISO 16890 mäter avskiljningen av massan/vikten i 3 fraktioner och det blir då lättare att relatera till mätningar som görs i städerna av de olika PM klasserna.

3 ISO mäter avskiljningen av massan/vikten i 3 fraktioner och det blir då lättare att relatera till mätningar som görs i städerna av de olika PM klasserna. Filter klassas som epm1, epm2,5 eller epm10 + en procentsats från 50% till 95% med intervall avrundat per 5% steg. Filtret ska ha minst 50% avskiljning före och efter urladdning för att få tillhöra en specifik grupp (för epm10 finns inget krav för urladdat värde). Dvs. för att hamna i grupp epm1 krävs att filtret klarar att avskilja minst 50 % av PM1 partikelmassan både före och efter urladdning. Den nya ISO-standarden utvärderar även grovfilter: ISO coarse - det vill säga filter som avlägsnar mindre än 50% av PM10. NÅGRA SKILLNADER MELLAN ISO OCH EN779:2012 EN779: 2012 ISO Filterklassificering baseras enbart på partikelstorlek 0,4 µm. Enbart en bit filtermedia används vid urladdningstest. Material doppas i IPA vätska. Filterklass anges utifrån medelavskiljningen. Stoftmatning och partikelavskiljning mäts i steg upp till 450 Pa. Sluttryckfall 450 Pa Teststoft ASHRAE (konstlat syntetiskt stoft) Mäter massan av tre fraktioner: 0,3-1 µm (PM1) 0,3-2,5 µm (PM2,5) 0,3-10 µm (PM10) Urladdning av hela filtret, filtret utsätts för IPA ånga i 24h. Filterklassen sätts utan stoftmatning. Stoftmatningen görs separat. Sluttryckfall 300 Pa, närmare verkligheten Teststoft ISO Fine (kvartsdamm med en given storleksfördelning) blir högre värde och indikerar bättre filtrets livslängd. FÖRKLARING - 1 µm=1 mikrometer dvs, en tusendels millimeter. 1 µm=0,001 mm 2,5 µm=0,0025 mm 10 µm=0,01 mm

Filterklasser enligt EN779:2012 G1 F9 ersätts av 30 PM-klasser + ISO Coarse.

(Am) för syntetiskt test damm Medel - effektivitet (Em) för 0,4 µm partiklar Effekten för

90% G4 250 90% < Am Medium M5 450 40% < Em < 60% M6 450 60% < Em < 80% Fin F7 450 80% < Em < 90%

klassificera filterklassen är det discharged urladdade tillståndet för filtermaterialet som ska

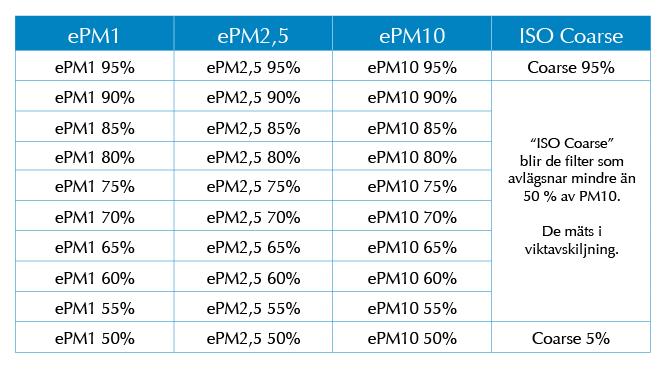

FILTERKLASSER ENLIGT ISO 16890 epm1 epm2,5 epm10 ISO Coarse epm1 95% epm2,5 95% epm10 95% Coarse

epm1 75% epm2,5 75% epm10 75% epm1 70% epm2,5 70% epm10 70% epm1 65% epm2,5 65% epm10 65% epm1

4 Filterklasser enligt EN779:2012 G1 F9 ersätts av 30 PM-klasser + ISO Coarse. FILTERKLASSER ENLIGT EN779:2012 Filtergrupp Filterklass Sluttryckfall (Pa) Medelavskiljningsgrad (Am) för syntetiskt test damm Medel - effektivitet (Em) för 0,4 µm partiklar Effekten för urladdat värde 0,4 µm partiklar* Grund G % < Am <65% G % < Am <80% G % < Am 90% G % < Am Medium M % < Em < 60% M % < Em < 80% Fin F % < Em < 90% 35% F % < Em < 95% 55% F % < Em 70% * Det lägsta värdet som erhålls för att klassificera filterklassen är det discharged urladdade tillståndet för filtermaterialet som ska vara lika med eller större än värdet av tabellens gränsvärde. FILTERKLASSER ENLIGT ISO epm1 epm2,5 epm10 ISO Coarse epm1 95% epm2,5 95% epm10 95% Coarse 95% epm1 90% epm2,5 90% epm10 90% epm1 85% epm2,5 85% epm10 85% epm1 80% epm2,5 80% epm10 80% epm1 75% epm2,5 75% epm10 75% epm1 70% epm2,5 70% epm10 70% epm1 65% epm2,5 65% epm10 65% epm1 60% epm2,5 60% epm10 60% epm1 55% epm2,5 55% epm10 55% ISO Coarse blir de filter som avlägsnar mindre än 50% av PM10. De mäts i viktavskiljning. epm1 50% epm2,5 50% epm10 50% Coarse 5%

EXEMPEL PÅ JÄMFÖRELSE MELLAN TESTPROTOKOLL FRÅN EN779:2012 OCH ISO 16890 MICROGLAS F7 592X592X635 EN779:2012 Begynnelsetryckfall Begynnelsetryckfall Stofthållning RESULTS Initial pressure drop:

5 EXEMPEL PÅ JÄMFÖRELSE MELLAN TESTPROTOKOLL FRÅN EN779:2012 OCH ISO MICROGLAS F7 592X592X635 EN779:2012 Begynnelsetryckfall Begynnelsetryckfall Stofthållning RESULTS Initial pressure drop: Initial arrestance: Initial efficiency (0.4 m): Test dust capacity: Untreated/ discharged efficiency 87 Pa >99 % 58 % 397 / 470 / 517 g of media (0.4 m): 63% / 55% Final test pressure drop: Average arrestance: Average efficiency (0.4 m): Filter class (450 Pa): Remarks: 250 / 350 / 450 Pa >99% / >99% / >99% 83% / 85% / 86% F7 Sluttryckfall Medelavskiljningsgrad (effektivitet) Filterklass Urladdat värde för klassificering ISO Effektivitet efter urladdat värde RESULTS Initial pressure differential: Initial grav. arrestance: epm 1, min epm 2.5, min ISO rating 87 Pa 99 % 70 % 79 % Final test pressure differential: Test dust capacity: epm 1 epm 2.5 epm 10 ISO epm 1 70 % 300 Pa 1598 g 70 % 79 % 93 % Sluttryckfall Stofthållning Effektivitet före urladdning (partikelavskiljningsgrad) Filterklass Filter klassas som epm1, epm2,5 eller epm10 + en procentsats från 50% till 95% med intervall avrundat per 5% steg. Filtret ska ha minst 50% avskiljning före och efter urladdning för att få tillhöra en specifik grupp (för epm10 finns inget krav för urladdat värde). Dvs. för att hamna i grupp epm1 krävs att filtret klarar att avskilja minst 50 % av PM1 partikelmassan både före och efter urladdning. Den nya ISO-standarden utvärderar även grovfilter: ISO coarse - det vill säga filter som avlägsnar mindre än 50% av PM10.

6 EXEMPEL PÅ KONVERTERING FRÅN EN779:2012 TILL ISO Det finns ingen exakt översättning, men detta är en indikation från Eurovent. Tabellen är framtagen utifrån en pågående undersökning så den kommer att uppdateras vart efter fler filter testas. EN779: 2012 ISO epm1 epm2,5 epm10 ISO Coarse G G G > 40% G > 60% M5 5% - 35% 10% - 45% 40% - 70% - M6 10% - 40% 20% - 50% 60% - 80% - F7 40% - 65% 65% - 75% 80% - 90% - F8 65% - 90% 75% - 95% 90% - 100% - F9 80% - 90% 85% - 95% 90% - 100% - FÖRDELAR MED ISO Underlättar den internationella handeln. Ett filtertest ser lika ut hos alla leverantörer. Bättre anpassad för verkliga förhållanden. Enklare att välja rätt filter till rätt användningsområde. Lättare att jämföra produkter rättvist. Ny klassning av de minsta och mest skadliga partiklarna (PM1). Standarden kommer även öka produktutvecklingen samt bidrar till att få bort vissa av de sämre produkterna från marknaden.

PARTIKLAR I OLIKA STORLEKAR I FÖRHÅLLANDE TILL HÅRSTRÅ 50-70 µm 10 µm 20 µm 0,002-0,05 µm 0,01-1 µm

POLLEN DIAMETER AV HÅRSTRÅ För att besluta om rätt filterklass måste man ta hänsyn till uteluft och till

Beroende på förhållandet mellan kvalitén på uteluften och önskad avskiljningsgrad så kan filtrets prestanda

Tyvärr mäts inte PM1 i städerna ännu, detta är den fraktion som innehåller de mycket små och hälsofarliga

Dessa partiklar förekommer i stora antal i utomhusluften i form av sotpartiklar från dieselavgaser och

För att skapa en bra inomhusmiljö, är det viktigt att filtrera bort en så stor del av dessa partiklar som

Eurovent har tagit fram en branschrekommendation med riktlinjer för val av filter klassade enligt ISO 16890.

skolor, kontor och bostäder i uteluftkategori ODA 2 är Eurovents rekommendation minst filterklass epm1 70%.

7 PARTIKLAR I OLIKA STORLEKAR I FÖRHÅLLANDE TILL HÅRSTRÅ µm 10 µm 20 µm 0,002-0,05 µm 0,01-1 µm SOTPARTIKLAR FRÅN VIRUS OCH BAKTERIER DIESELAVGASER 2,5 µm PARTIKLAR FRÅN FÖRBRÄNNINGSVERK DAMM, MÖGEL POLLEN DIAMETER AV HÅRSTRÅ För att besluta om rätt filterklass måste man ta hänsyn till uteluft och till vilken kategori av inomhusmiljö det är vi ska skydda. Beroende på förhållandet mellan kvalitén på uteluften och önskad avskiljningsgrad så kan filtrets prestanda nu direkt avläsas i de olika PM klasserna, detta underlättar filterval. Tyvärr mäts inte PM1 i städerna ännu, detta är den fraktion som innehåller de mycket små och hälsofarliga partiklarna med en diameter på 1 μm eller mindre. Dessa partiklar förekommer i stora antal i utomhusluften i form av sotpartiklar från dieselavgaser och förbränningsanläggningar, smittämne/virus, förorenat storstadsdis med mera. För att skapa en bra inomhusmiljö, är det viktigt att filtrera bort en så stor del av dessa partiklar som möjligt. epm1 är den viktigaste filtergruppen på marknaden. Eurovent har tagit fram en branschrekommendation med riktlinjer för val av filter klassade enligt ISO Exempel: För att skydda rum avsedda för permanent vistelse ex. skolor, kontor och bostäder i uteluftkategori ODA 2 är Eurovents rekommendation minst filterklass epm1 70%. Uteluftkategori ODA 2 är vanligt förekommande i större tätorter. Läs mer om detta i vår folder - Rekommenderad filtrering. ISO bidrar till vidareutveckling av nya varianter filtermaterial/fiberblandningar som kommer att optimera luftfilterprestanda i varje PM klass. För råd och information om den nya standarden, eller hjälp vid val av filter, kontakta Resema. Din rådgivare för optimal luftfiltrering

RESEMA LUFTFILTER STOCKHOLM Tritonvägen 15, Lastkaj A 171 54 Solna Strand Tel: 08-448 13 88, Fax: 08-604 84 98 GÖTEBORG Södra Långebergsgatan 20, 436 32 Askim Tel: 031-28 43 55, Fax: 031-28 43 65

8 RESEMA LUFTFILTER STOCKHOLM Tritonvägen 15, Lastkaj A Solna Strand Tel: , Fax: GÖTEBORG Södra Långebergsgatan 20, Askim Tel: , Fax: MALMÖ Bronsyxegatan 8, Malmö Tel: , Fax: KATRINEHOLM Tel: ÖSTERSUND Gränsgatan 1, Östersund Tel: KÖPENHAMN, DANMARK Resema A/S Valhøjs Alle 179, 2610 Rødovre CVR Tlf.: HUVUDKONTOR Box 159, TRANÅS Tel: web: e-post: info@resema.se 300:
