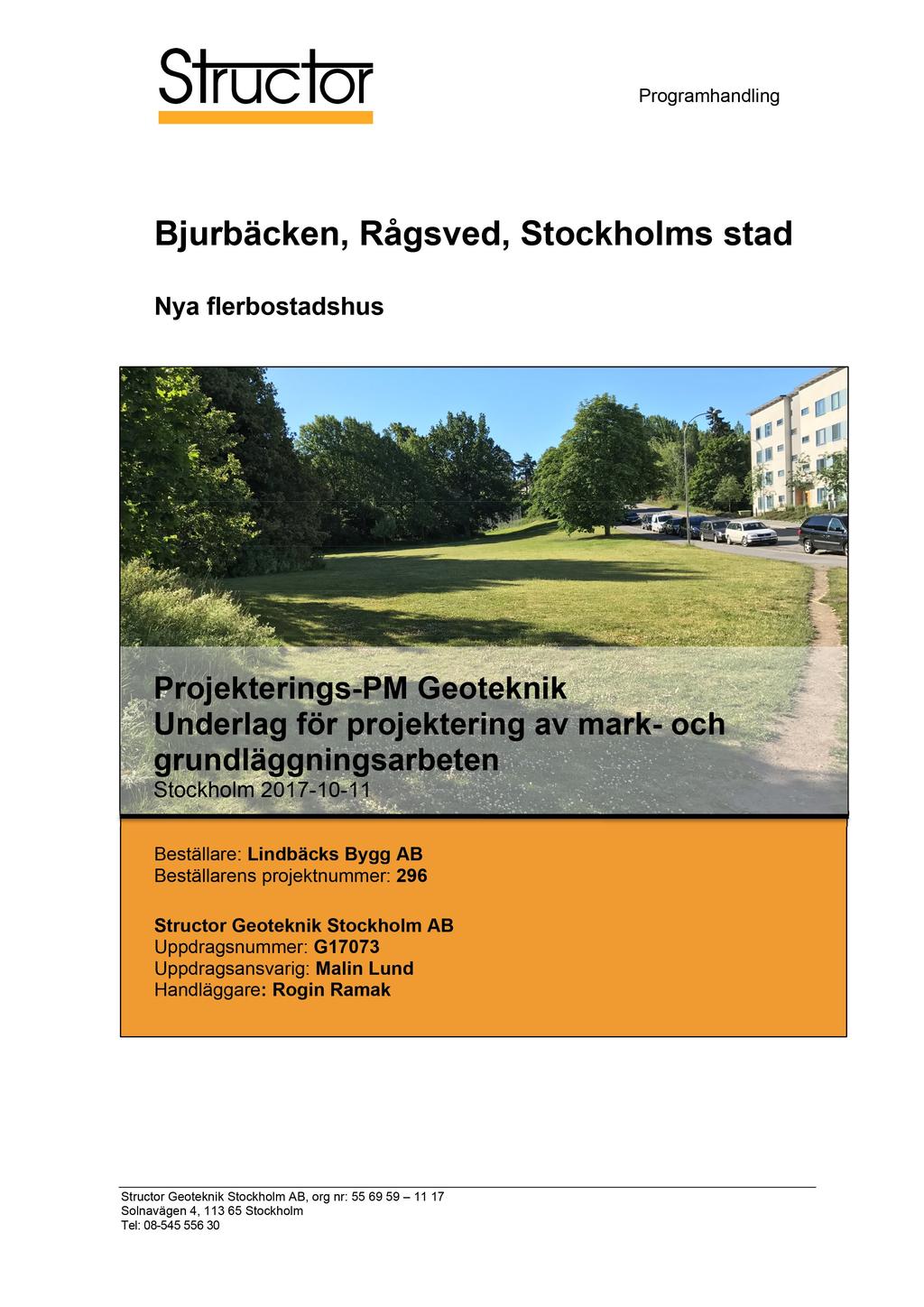

1 Programhandling Bjurbäcken, Rågsved, Projekterings-PM Geoteknik Underlag för projektering av mark- och Stockholm Beställare: Lindbäcks Bygg AB Beställarens projektnummer: 296 Structor Geoteknik Stockholm AB Uppdragsansvarig: Malin Lund Handläggare : Rogin Ramak Structor Geoteknik Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

2 sid. 2 ( 10 ) INNEHÅLLSFÖRTECKNING 1 INLEDNING UPPDRAG OCH BAKGRUND OMFATTNING OCH SYFTE 3 2 BEFINTLIGA OCH PLANERADE KONSTRUKTIONER BEFINTLIGA KONSTRUKTIONER PLANERADE KONSTRUKTIONER PLANERADE ELLER PÅGÅENDE ANGRÄNSANDE ARBETEN 4 3 UTFÖRDA MARKUNDERSÖKNINGAR 4 4 MARKFÖRHÅLLANDEN TOPOGRAFI OCH VEGETATION JORD OCH BERG, MATERIALVÄRDEN YT- OCH GRUNDVATTENFÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN MARKFÖRORENINGAR MARKRADON OCH GAMMASTRÅLNING 6 5 FÖRUTSÄTTNINGAR FÖR PROJEKTERING OCH UTFÖRANDE SÄKERHETSKLASS OCH GEOTEKNISK KATEGORI SÄTTNINGAR STABILITET OCH BÄRIGHET DIMENSIONERANDEYT- OCH GRUNDVATTENNIVÅER MARKSANERING GRUNDLÄGGNING PÅLGRUNDLÄGGNING GK Dimensionering i brottgränstillstånd GK PLATTGRUNDLÄGGNING SCHAKT- OCH FYLLNINGSARBETEN SKYDD MOT MARKRADON LOD (LOKALT OMHÄNDERTAGANDE AV DAGVATTEN) 8 6 OMGIVNINGSPÅVERKAN 9 7 KOMPLETTERANDE UNDERSÖKNINGAR OCH UTREDNINGAR 9 REFERENSER 10 BILAGOR Bilaga 1 Spänningsdiagram RITNINGAR G Tolkad planritning 1:400 (A1) G G Tolkade sektioner A-A D-D 1:100 (A1) G G Tolkade sektioner :100 (A1) G Utbredning schakt, plan 1:400 (A1) G Utbredning schakt, sektioner S1 S2 1: 100 (A1)

3 sid. 3 ( 10 ) 1 INLEDNING 1.1 Uppdrag och bakgrund På uppdrag av Lindbäcks Bygg AB och Stockholmshem ha r Structor Geoteknik Stockholm AB utfört en geoteknisk undersökning och utredning för nya flerbostadshus inom nya fastigheten Bjurbäcken i Rågsved,. Planerad fast ighet ligger mellan Bjursätragatan i väst och tunnelbanans linje i norr samt Rågsvedsvägen i n ordväst. Kontaktperson hos beställaren är Lill Young Storrönning. Uppdraget befinner sig i ett utredningsskede. Som underlag till denna PM har följande använts: Platsbesök s Byggnadsgeologiska karta Situationsplan i pdf- och dwg-format daterad samt sektioner över planerade hus i pdf-format daterade , upprättade av Nyréns Arkitektkontor och erhållna av beställaren Arkivmaterial på tidigare utförda undersökningar fö r tunnelbanan Geotekniska undersökningar utförda till och sammanställda i MUR Geoteknik daterad Stomljud- och vibrationsutredning upprättad av Tyré ns AB och daterad PM Förorenade områden upprättad av Sweco, daterad Omfattning och syfte Slutsatser av den utförda geotekniska undersökninge n och utredningen är dokumenterad i denna PM. Föreliggande handling syftar till att redovisa mark -, grundvatten och grundläggningsförhållanden för planerade byggnader. Handlingen skall använda som underlag och förutsättning för övriga projektörers fortsatta pro jektering av: Schaktnings- och fyllningsarbeten Grundläggningsarbeten Radonskydd Dagvattenhantering 2 BEFINTLIGA OCH PLANERADE KONSTRUKTIONER 2.1 Befintliga konstruktioner Bjursätragatan går intill områdets sydvästra del oc h Rågsvedsvägen utanför området i nordväst. Invid områdets norra delar sträcker sig tunnelbanan s gröna linje på en banvall, uppfylld ca 6-8 m. Utanför området i sydost går Spårfinnargränd. Flerbostadshus finns söder om Bjursätragatan och lä ngs Spårfinnargränd. En bilverkstad finns utanför området i sydöst. Markförlagda ledningar förekommer inom området och består av el-, opto-, fjärrvärme- och dagvattenledningar.

4 sid. 4 ( 10 ) 2.2 Planerade konstruktioner Lindbäcks/Stockholmshem planerar att bygga flerbost adshus med 6 respektive 7 våningar, se placering i Figur 1. Planerad del av byggnad längst i syd har en lägsta färdiggolvnivå på +34,5. De tre husdelarna i väst/nordväst har lägsta färdiggolvnivå på +33,5. Re sterande hus i norr/nordöst har lägsta färdiggolvnivå på +34,0. Figur 1 - Skiss över planerade byggnader, Nyréns Ar kitektkontor 2.3 Planerade eller pågående angränsande arbeten Intill området i sydöst planeras flerbostadshus med underliggande garage med Keywe AB som beställare. 3 UTFÖRDA MARKUNDERSÖKNINGAR Till underlag för den geotekniska utredningen och d enna PM ligger geotekniska undersökningar utförda under perioden till s amt äldre undersökningar utförda för tunnelbanan år Geotekniska undersökningar som har utförts i detta uppdrag består av: Inventering av tidigare utförda geotekniska undersö kningar Jord-bergsondering Slagsondering CPT-sondering Upptagning av störda jordprover Installation och avläsning av grundvattenrör Geotekniska laboratoriearbeten

5 sid. 5 ( 10 ) Resultaten redovisas i en separat handling Marktekn isk undersökningsrapport Geoteknik (MUR), daterad och upprättad av Structor Geoteknik Stockholm AB. 4 MARKFÖRHÅLLANDEN 4.1 Topografi och vegetation Undersökningsområdet består huvudsakligen av en sto r gräsyta samt skogspartier och berg i dagen i norra, västra och östra delarna av området. I norr finns en slänt upp mot tunnelbanans spår. Marknivåerna varierar mellan +32 i nordväst och +36 i sydväst i utförda undersökningspunkter. Slänten i norr har en lägsta nivå på +33 och högsta nivå på +41. Bergpartiet i öst har marknivåer som varierar mellan +34 och Jord och berg, materialvärden Jordlagerföljden består generellt av fyllning ovan torrskorpelera ovan morän på berg. Fyllningens mäktighet varierar mellan ca 0,5 och 2,5 m och utg örs av sten, grus, sand och lera. I en undersökningspunkt förekom silt samt betong- och tegelrester i fyllningen. Block/större stenar har påträffats i tre undersökningspunkter. Torrskorpeleran har en mäktighet på ca 0,5 till 2,5 m. Störst mäkt ighet finns i de södra delarna av området och i nordöst. Ingen eller liten förekom st av torrskorpelera har påträffats i norr och nordväst. I en punkt i nordväst är torrskorpan bedö md som något gyttjig. Materialtyp på upptagna prover varierar mellan 4B till 5B och tjälfa rlighetsklass varierar mellan 3 till 4. Enligt utförd provtagning förekommer ca 1 m lera under torrskorpan i nordöst. Leran är siltig och av torrskorpekaraktär. Enligt utförd CPT-sonderi ng har leran en skjuvhållfasthet på ca 20 kpa. Materialtyp är bedömd som 5A och tjälfarlighet sklass 4. Moränen består i huvudsak av sand, silt och grus. Mäktighet en varierar mellan 0 till 4 m i undersökta punkter. Bergöverytans nivå varierar mellan +37 och +24,5 (djup varierande mellan 0 och 9 m) enligt utförda jord-bergsonderingar. Tolkade bergöverytor och jordlagerföljder redovisas på planritning G och sektionsritningar G Yt- och grundvattenförhållanden Ett undre grundvattenmagasin förekommer inom större delen av området. Ett grundvattenrör har installerats i områdets nordöstra del. Ett grundvatenrör är även installerat utanför området i syd (för Keywe AB:s flerbostadshusprojekt). Dessa rör m äter grundvattnets trycknivå i det undre grundvattenmagasinet i friktionsjorden under leran. Utförda lodningar visar att grundvattennivån ligger på mellan +30,8 till +31,5 i nordöst och mellan +34,9 till +35,5 utanför området i syd, vilket motsvarar ett djup på mellan 2,5 till 1,8 m respektive 1,7 till 1,1 m under markytan. Grundvattnet strömningsriktning är åt norr.

6 sid. 6 ( 10 ) 4.4 Stabilitetsförhållanden Stabiliteten i området är gynnsamma i befintliga fö rhållanden. Säkerhetsfaktorn mot skred är idag 2,4 i slänten mot tunnelbanan. 4.5 Markföroreningar Någon miljöteknisk markundersökning har inte utfört s inom ramen för detta uppdrag. En översiktlig historisk inventering har utförts in om Hagsätra och Rågsved inför utveckling av områdena. Den visar att det troligen inte förekomme r någon industriell verksamhet inom aktuellt utredningsområde Bjurbäcken. Några indikationer på markföroreningar har inte ide ntifierats i samband med de geotekniska fältundersökningarna. 4.6 Markradon och gammastrålning Någon markradonundersökning har inte utförts inom r amen för detta uppdrag. Marken klassas tills vidare som normal- till högradonmark. 5 FÖRUTSÄTTNINGAR FÖR PROJEKTERING OCH UTFÖRANDE 5.1 Säkerhetsklass och geoteknisk kategori Geokonstruktioner ska dimensioneras enligt Eurokod 7 (EN ) och i säkerhetsklass 2. Mark- och grundläggningsarbetet skall projekteras o ch utföras i geoteknisk kategori 2 (GK2). 5.2 Sättningar Lera förekommer inom delar av området och kommer ut bilda sättningar för påförd last. Enligt utförda CPT-sonderingar är leran överkonsoliderad me d ca 50 kpa och med en överkonsolideringsgrad på 2-3 på 4,5 m djup. Lermäk tigheten är begränsad varför risken för besvärliga sättningar är liten för eventuella uppfy llnader kring planerade byggnader. Spänningsdiagram redovisas i Bilaga Stabilitet och bärighet Stabilitet för slänten i norr är ej gynnsam för sch aktarbeten och behöver därför förstärkas, se kap 5.9 Schakt- och fyllningsarbeten nedan. Bärigheten inom fastmarksområden bedöms som god. Bäri gheten i området där det förekommer lös jord bör utredas vidare. 5.4 Dimensionerande Yt- och grundvattennivåer Dimensionerande grundvattennivå för vattentäta grun dkonstruktioner i den nordöstra delen är +32 tills vidare. 5.5 Marksanering Påförda fyllnadsmassor kan innehålla markförorening ar. En miljöteknisk markundersökning kan med fördel utföras i projekteringsskedet, alternati vt i byggskedet.

7 sid. 7 ( 10 ) 5.6 Grundläggning Planerade byggnader i norr rekommenderas att grundl äggas med spetsburna pålar i den västra och östra delen och i övrigt på packad fyllning/avs prängt berg. Planerade byggnader i syd och sydväst rekommenderas att grundläggas med spetsburna pålar. Grundläggning av planerade byggnader intill tunnelb anan ska utföras med hänsyn till vibrationer från tunnelbanan, enligt upprättad stom ljud- och vibrationsutredning. Detta kan innebära att ett vibrationsdämpande lager måste utf öras mellan betongplatta och berg. 5.7 Pålgrundläggning GK Dimensionering i brottgränstillstånd GK Dimensionerande geoteknisk bärförmåga Dimensionering av pålens geotekniska bärförmåga ska utföras enligt DA2. Pålens konstruktiva bärförmåga skall beräknas enligt DA 3. Tabell 1 Partialkoefficienter för pålgrundläggnin g Partialkoefficienter Partialkoefficient för modellosäkerhet g Rd [enligt tabell 4.5 i TD Pålar] avseende dynamisk provbelastning med CASE Partialkoefficient för slagen påle g b (spetsmotstånd) [enligt tabell I-7 i EKS10] Partialkoefficienter för slagen påle g s,t (dragning mantel) [enligt tabell I - 7 i EKS10] Värde i Brottgränstillstånd g Rd = 0,85 g b = 1,2 g s,t = 1,2 Omräkningsfaktor för pålgrundläggning, h Omräkningsfaktorn beräknas enligt nedan. Delfaktore r enligt tabell 5 nedan. h = h 1* h 2 * h 3 * h 4 * h 5 * h 6 * h 7 * h 8 Tabell 2 Omräkningsfaktorer för pålgrundläggning Omräkningsfaktor m a p den geotekniska undersökning en h 1*h2*h3*h4 0,95 Omräkningsfaktor m a p den geotekniska konstruktion en h5* h6*h7 1,05 Omräkningsfaktor m a p sammanvägning h8 1,0 => h Pålgrundläggning = 1,0 5.8 Plattgrundläggning Dimensionering utförs enligt SS-EN och TD Pl attgrundläggning (IEG Rapport 7:2008) Säkerhetsklass 2 (SK2) tillämpas. Geoteknisk katego ri 2 (GK2) gäller. Omräkningsfaktorer h bestäms i enlighet med TD Plattgrundläggning (IEG Ra pport 7:2008) kapitel Omräkningsfaktor för plattgrundläggning, h ; Beräknas som produkten av flera delfaktorer, h = h 1h 2 h 8

8 sid. 8 ( 10 ) Tabell 3 - Värde för omräkningsfaktorer vid plattgr undläggning Dränerad skjuvhållfasthet c och friktionsvinkel Odränerad skjuvhållfasthet, Motivering av valda delfaktorer: Omräkningsfaktor h Kvadratisk/rektangulär platta Långsträckt platta 0,99 1,1 cu 0,86 0,95 Dränerad skjuvhållfasthet och friktionsvinkel : - Delfaktorn har valts till 1,0 då det är OK omfattning och kva litet på utförda markundersökningar. - Delfaktorn 5 6 har valts till 1,0 för långsträckt platta. - Delfaktorn 5 6 har valts till 0,9 för kvadratisk platta. - Delfaktorn 7 8 har valts till 1,1 vilket är normalfallet för dränerande förhållanden. Odränerad skjuvhållfasthet: - Delfaktorn har valts till 0,95 då det är OK omfattning och kv alitet på utförda markundersökningar. - Delfaktorn 5 6 har valts till 1,0 för långsträckt platta. - Delfaktorn 5 6 har valts till 0,9 för kvadratisk platta. - Delfaktorn 7 8 har valts till 1,0 vilket är normalfallet för odrä nerade förhållanden. 5.9 Schakt- och fyllningsarbeten Vid tillfällig schakt för planerade byggnader erfor dras att schaktslänt utförs med sprutbetong för att på så sätt undvika behov av spont. Tillåten sch aktsläntlutning är då 1:1. Se ritning G och G för preliminär utbredning av sch aktslänt. I permanentskedet ska planerade byggnader klara las ten från tunnelbanan och underliggande bank. Bergschakt erfordras för grundläggning av planerade byggnader i norr. Tillåtna schaktsläntlutningar i fyllning är 1:1, 2: 1 i torrskorpelera, 1:1,5 i lera och friktionsjord. Då jorden är siltig förutsätts den vara tjälfarlig vid kall väderlek och flytbenägen i vattenmättat tillstånd. Även erosion i siltiga schaktslänter kan inträffa vid nederbörd och av smältvatten. Som en åtgärd för att minimera detta problem under utfö randet kan schaktslänter och schaktbottnar därför behöva skyddas med presenningar och/eller is olering Skydd mot markradon Grundkonstruktioner ska tills vidare utföras radons äkra LOD (Lokalt Omhändertagande av Dagvatten) Lokalt omhändertagande av dagvatten (LOD) genom per kolation till grundvattenmagasinet är möjlig i zonen med friktionsjord i området mellan b erg och lera. Alternativt kan fördröjning av dagvattnet utföras i exempelvis fördröjningsmagasin och med gröna tak och därefter avledas till dagvattennätet i enlighet med huvudmans anvisningar.

9 sid. 9 ( 10 ) 6 OMGIVNINGSPÅVERKAN I samband med sprängning, pålning och schaktning ko mmer vibrationer och buller att alstras. Riskanalys för dessa arbeten måste upprättas innan m ark- och får påbörjas. 7 KOMPLETTERANDE UNDERSÖKNINGAR OCH UTREDNINGAR Fortsatt lodning av grundvattenyta i installerade g rundvattenrör Markradonundersökning Dialog med SL inför projektering och byggnation av planerade byggnader Fortsatt utredning av stabiliteten vid schakt mot t unnelbanan Upprättande av Riskanalys för mark- och grundläggnin gsarbeten Förfrågningsunderlagshandlingar när omfattning och utförande av schakt- och är fastställda Structor Geoteknik Stockholm AB Malin Lund Uppdragsansvarig/Interngranskare Rogin Ramak Handläggare

10 sid. 10 ( 10 ) REFERENSER Styrande dokument och normer: [1] SS-EN 1990 Eurokod - Grundläggande dimensioneri ngsregler för bärverk [2] SS-EN Eurokod 1 - Laster på bärverk Del 1-1: Allmänna laster Tunghet [3] SS-EN :2005 Eurokod 2 - Dimensionering av betongkonstruktioner [4] SS-EN :2005 Eurokod 3 - Dimensionering av stålkonstruktioner [5] SS-EN :2005 Eurokod 7 - Dimensionering av geokonstruktioner, allmänna regler. Nationella anpassningar: [6] EKS 10 BFS Boverkets konstruktionsregler [7] TRVFS 2011:12 Trafikverkets författningssamling Krav, råd och tekniska beskrivningar: [8] TK Geo 13 Trafikverkets tekniska krav för geoko nstruktioner [9] TR Geo 13 Trafikverkets tekniska råd för geokons truktioner [10] AMA Anläggning 13 Allmän material- och arbetsb eskrivning för anläggningsarbeten Pålkommissionsrapporter: [11] Rapport 103 Slagna friktionspålar [12] Rapport 104 Borrade stålrörspålar [13] Rapport 106 Verifiering av geoteknisk bärförmåg a för pålar enligt Eurokod Övrigt: [14] IEG Rapport 2: 2008 rev 3 Tillämpningsdokument Grunder [15] IEG Rapport 7: 2008 Tillämpningsdokument Pla ttgrundläggning [16] IEG Rapport 8: 2008 rev 3 Tillämpningsdokument Pålgrundläggning [17] IEG Rapport 6: 2008 rev 1 Tillämpningsdokument Slänter och bankar
