1 Programhandling Rågsved, Stockholms stad Projekterings-PM Geoteknik Underlag för projektering av mark- och Stockholm Beställare: Keywe AB Structor Geoteknik Stockholm AB Uppdragsansvarig: Malin Lund Handläggare : Rogin Ramak Structor Geoteknik Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

2 sid. 2 ( 10 ) INNEHÅLLSFÖRTECKNING 1 INLEDNING UPPDRAG OCH BAKGRUND OMFATTNING OCH SYFTE 3 2 BEFINTLIGA OCH PLANERADE KONSTRUKTIONER BEFINTLIGA KONSTRUKTIONER PLANERADE KONSTRUKTIONER PLANERADE ELLER PÅGÅENDE ANGRÄNSANDE ARBETEN 4 3 UTFÖRDA MARKUNDERSÖKNINGAR 4 4 MARKFÖRHÅLLANDEN TOPOGRAFI OCH VEGETATION JORD OCH BERG, MATERIALVÄRDEN YT- OCH GRUNDVATTENFÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN MARKFÖRORENINGAR MARKRADON OCH GAMMASTRÅLNING 6 5 FÖRUTSÄTTNINGAR FÖR PROJEKTERING OCH UTFÖRANDE SÄKERHETSKLASS OCH GEOTEKNISK KATEGORI SÄTTNINGAR STABILITET OCH BÄRIGHET DIMENSIONERANDEYT- OCH GRUNDVATTENNIVÅER MARKSANERING GRUNDLÄGGNING PÅLGRUNDLÄGGNING GK Dimensionering i brottgränstillstånd GK PLATTGRUNDLÄGGNING SCHAKT- OCH FYLLNINGSARBETEN SKYDD MOT MARKRADON LOD (LOKALT OMHÄNDERTAGANDE AV DAGVATTEN) 9 6 OMGIVNINGSPÅVERKAN 9 7 KOMPLETTERANDE UNDERSÖKNINGAR OCH UTREDNINGAR 9 REFERENSER 10 BILAGOR Bilaga 1 RITNINGAR Spänningsdiagram G Tolkad planritning 1:400 (A1) G G Tolkade sektioner A-A F-F 1:100 (A1) G G Tolkade sektioner :100 (A1)

3 sid. 3 ( 10 ) 1 INLEDNING 1.1 Uppdrag och bakgrund På uppdrag av Keywe AB har Structor Geoteknik Stock holm AB utfört en geoteknisk undersökning och utredning för nya flerbostadshus m ed underliggande garage inom ett område i Rågsved, Stockholms stad. Området ligger mellan Bjur sätragatan i väst, tunnelbanans linje i norr samt Spårfinnargränd i sydöst. Kontaktperson h os beställaren är Peter Rollfelt. Uppdraget befinner sig i ett utredningsskede. Som underlag till denna PM har följande använts: Platsbesök Stockholms stads Byggnadsgeologiska karta Situationsplan i pdf- och dwg-format daterad samt sektioner över planerade hus i pdf-format daterade , upprättade av Nyréns Arkitektkontor och hämtade från ibinder Arkivmaterial på tidigare utförda undersökningar Geotekniska undersökningar utförda till och sammanställda i MUR Geoteknik daterad PM Förorenade områden upprättad av Sweco Environmen t AB, daterad Stomljud- och vibrationsutredning upprättad av Tyré ns AB och daterad Omfattning och syfte Slutsatser av den utförda geotekniska undersökninge n och utredningen är dokumenterad i denna PM. Föreliggande handling syftar till att redovisa mark -, grundvatten och grundläggningsförhållanden för planerade byggnader. Handlingen skall använda som underlag och förutsättning för övriga projektörers fortsatta pro jektering av: Schaktnings- och fyllningsarbeten Grundläggningsarbeten Radonskydd Dagvattenhantering 2 BEFINTLIGA OCH PLANERADE KONSTRUKTIONER 2.1 Befintliga konstruktioner går intill områdets sydöstra del och Rågsvedsvägen utanför området i nordväst. Invid områdets norra delar sträcker sig tunnelbanan s gröna linje ovan mark på uppfylld banvall. Utanför området i sydöst går Spårfinnargränd. Flerbostadshus finns söder om och lä ngs Spårfinnargränd. En bilverkstad finns utanför området i sydöst. Markförlagda ledningar förekommer inom området och består av el-, opto-, fjärrvärme- och dagvattenledningar.

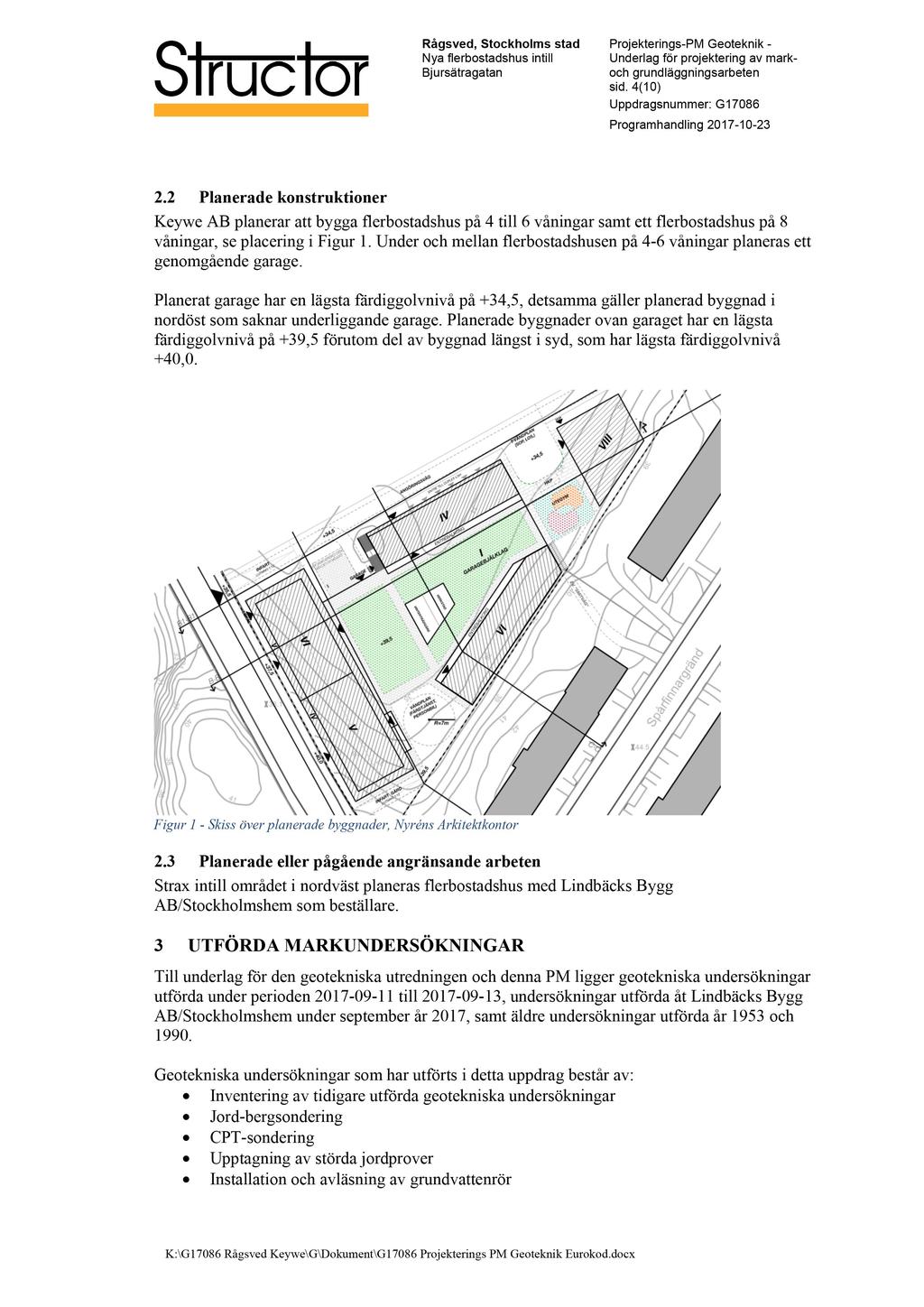

4 sid. 4 ( 10 ) 2.2 Planerade konstruktioner Keywe AB planerar att bygga flerbostadshus på 4 till 6 våningar samt ett flerbostadshus på 8 våningar, se placering i Figur 1. Under och mellan flerbostadshusen på 4-6 våningar planeras ett genomgående garage. Planerat garage har en lägsta färdiggolvnivå på +34,5, detsamma gäller planerad byggnad i nordöst som saknar underliggande garage. Planerade byggnader ovan garaget har en lägsta färdiggolvnivå på +39,5 förutom del av byggnad läng st i syd, som har lägsta färdiggolvnivå +40,0. Figur 1 - Skiss över planerade byggnader, Nyréns Ar kitektkontor 2.3 Planerade eller pågående angränsande arbeten Strax intill området i nordväst planeras flerbostad shus med Lindbäcks Bygg AB/Stockholmshem som beställare. 3 UTFÖRDA MARKUNDERSÖKNINGAR Till underlag för den geotekniska utredningen och d enna PM ligger geotekniska undersökningar utförda under perioden till , undersökningar utförda åt Lindbäcks Bygg AB/Stockholmshem under september år 2017, samt äldre undersökningar utförda år 1953 och Geotekniska undersökningar som har utförts i detta uppdrag består av: Inventering av tidigare utförda geotekniska undersö kningar Jord-bergsondering CPT-sondering Upptagning av störda jordprover Installation och avläsning av grundvattenrör

5 sid. 5 ( 10 ) Geotekniska laboratoriearbeten Resultaten redovisas i en separat handling Marktekn isk undersökningsrapport Geoteknik (MUR), daterad och upprättad av Structor Geoteknik Stockholm AB. 4 MARKFÖRHÅLLANDEN 4.1 Topografi och vegetation Det undersökta området består huvudsakligen av en s tor gräsyta som till större delen nyttjas som fotbollsplan, samt skogspartier kring områdets utkanter. Berg i dagen finns i områdets västra del. En större slänt upp mot tunnelbanansp år finns i norr, samt slänter upp mot bebyggelse i öst och mot i syd. Marknivåerna varierar mellan ca +33 i norr och +41 i syd i utförda undersökningspunkter. Slänten i nordöst mot Spårfinnargränd har en lägsta nivå på +34 och högsta nivå på +39. Bergpartiet i väst har marknivåer som varierar mella n +34 och Jord och berg, materialvärden Jordlagerföljden utgörs generellt av fyllning ovan torrskorpelera ovan morän på berg. Fyllningen består av lera, sand, silt och grus. Fyllningens m äktighet varierar mellan 0 och 3 m. I enstaka undersökningspunkter förekommer sten, mullj ord och block i fyllningen. Torrskorpeleran har en mäktighet på ca 0,5 till 3,5 m. Störst mäkt ighet finns centralt inom området och i de södra delarna. Ingen eller liten f örekomst av torrskorpelera har påträffats i sydväst och nordöst. Materialtyp på upptagna prover varierar mellan 4B till 5A och tjälfarlighetsklass varierar mellan 3 till 4. Enligt utförda provtagningar förekommer ca 0,5 till 1 m lera under torrskorpan centralt inom området. Leran är siltig och av torrskorpekaraktär. Enligt utförd CPT-sondering har leran en skjuvhållfasthet på mellan ca kpa. Material typ är bedömd som 5A och tjälfarlighetsklass 4. Moränen består av silt, sand och lera enligt upptagna jordp rover. Moränens mäktighet varierar mellan 0 till 4,5 i undersökta punkter. Block/större stenar har påträffats i fem undersökningspunkter. Bergöverytans nivå varierar mellan +28 och +35,5 (djup varierande mellan 1-9 m) enligt utförda jord-bergsonderingar. Tolkade bergöverytor och jordlagerföljder redovisas på planritning G och sektionsritningar G Yt- och grundvattenförhållanden Ett undre grundvattenmagasin förekommer inom större delen av området. Ett grundvattenrör har installerats i områdets södra del. Ett grundvattenr ör är även installerat utanför området i norr (för Lindbäcks Bygg AB/Stockholmshem flerbostadshuspr ojekt). Dessa rör mäter grundvattnets trycknivå i det undre grundvattenmagasinet i frikti onsjorden under leran. Utförda lodningar visar att grundvattennivån ligger på mellan +34,9 t ill +35,5 i syd och mellan +30,8 till +31,5

6 sid. 6 ( 10 ) utanför området i norr, vilket motsvarar ett djup p å mellan 1,7 till 1,1 m respektive 2,5 till 1,8 m under markytan. Grundvattnet strömningsriktning är åt norr. 4.4 Stabilitetsförhållanden Stabiliteten i området bedöms som gynnsam i befintl iga förhållanden då större delen av området är relativt plant. Befintliga slänter i området bedö ms som stabila i nuläget. 4.5 Markföroreningar Någon miljöteknisk markundersökning har inte utfört s inom ramen för detta uppdrag. En översiktlig historisk inventering har utförts in om Hagsätra och Rågsved inför utveckling av områdena. Inventeringen visar att det kan finnas fö roreningar i närheten av det aktuella utredningsområdet i Rågsved. Ingen industriell verks amhet har dock förekommit inom det aktuella området. Några indikationer på markföroreningar har inte ide ntifierats i samband med de geotekniska fältundersökningarna. 4.6 Markradon och gammastrålning Någon markradonundersökning har inte utförts inom r amen för detta uppdrag. Marken klassas tills vidare som normal- till högradonmark. 5 FÖRUTSÄTTNINGAR FÖR PROJEKTERING OCH UTFÖRANDE 5.1 Säkerhetsklass och geoteknisk kategori Geokonstruktioner ska dimensioneras enligt Eurokod 7 (EN ) och i säkerhetsklass 2. Mark- och grundläggningsarbetet skall projekteras o ch utföras i geoteknisk kategori 2 (GK2). 5.2 Sättningar Lera förekommer inom delar av området och kommer ut bilda sättningar för påförd last. Enligt utförda CPT-sonderingar är leran överkonsoliderad me d kpa och med en överkonsolideringsgrad på 1 3 på djup 4 4,5 m. Lermäktigheten är begränsad varför risken för besvärliga sättningar troligen är liten för eve ntuella uppfyllnader kring planerade byggnader. Spänningsdiagram redovisas i Bilaga Stabilitet och bärighet Stabiliteten vid schakt för planerade byggnader vid södra och östra delen av området bör utredas vidare. Bärigheten inom fastmarksområden bedöms som god. Bäri gheten i området där det förekommer lös jord bör utredas vidare. 5.4 Dimensionerande Yt- och grundvattennivåer Dimensionerande grundvattennivå för vattentäta grun dkonstruktioner i den nordöstra delen är +36 tills vidare.

7 sid. 7 ( 10 ) 5.5 Marksanering Påförda fyllnadsmassor kan innehålla markförorening ar. En miljöteknisk markundersökning kan med fördel utföras i projekteringsskedet, alternati vt i byggskedet. 5.6 Grundläggning Planerat garage rekommenderas att grundläggas med s petsburna pålar i den nordvästra, centrala, och nordöstra delen, och i övrigt på packad fyllnin g/avsprängt berg. Planerad byggnad i nordöst rekommenderas att grundl äggas med spetsburna pålar i väst och i övrigt på packad fyllning/avsprängt berg. Planerat garage kan troligen utföras som en dränera d konstruktion med dräneringsledning på nivån +34. En stomljud- och vibrationsutredning har utförts fö r planerade bostäder i intilliggande område i nordväst. Enligt denna utredning ska grundläggning av planerade byggnader intill tunnelbanan utföras med hänsyn till vibrationer från tunnelbana n, vilket kan innebära att ett vibrationsdämpande lager måste utföras mellan beton gplatta och berg. Detta gäller i huvudsak 8-våningsbyggnaden. 5.7 Pålgrundläggning GK Dimensionering i brottgränstillstånd GK Dimensionerande geoteknisk bärförmåga Dimensionering av pålens geotekniska bärförmåga ska utföras enligt DA2. Pålens konstruktiva bärförmåga skall beräknas enligt DA 3. Tabell 1 Partialkoefficienter för pålgrundläggnin g Partialkoefficienter Partialkoefficient för modellosäkerhet g Rd [enligt tabell 4.5 i TD Pålar] avseende dynamisk provbelastning med CASE Partialkoefficient för slagen påle g b (spetsmotstånd) [enligt tabell I-7 i EKS10] Partialkoefficienter för slagen påle g s;t (dragning mantel) [enligt tabell I - 7 i EKS10] Värde i Brottgränstillstånd g Rd = 0,85 g b = 1,2 g s;t = 1,3 Omräkningsfaktor för pålgrundläggning, h Omräkningsfaktorn beräknas enligt nedan. Delfaktore r enligt tabell 5 nedan. h =h 1*h 2 *h 3 *h 4 *h 5 *h 6 *h 7 *h 8 Tabell 2 Omräkningsfaktorer för pålgrundläggning Omräkningsfaktor m a p den geotekniska undersökning en h 1* h2*h3*h4 0,95 Omräkningsfaktor m a p den geotekniska konstruktion en h5* h6*h7 1,05 Omräkningsfaktor m a p sammanvägning h8 1,0 => h Pålgrundläggning = 1,0

8 sid. 8 ( 10 ) 5.8 Plattgrundläggning Dimensionering utförs enligt SS-EN och TD Pl attgrundläggning (IEG Rapport 7:2008) Säkerhetsklass 2 (SK2) tillämpas. Geoteknisk katego ri 2 (GK2) gäller. Omräkningsfaktorer h bestäms i enlighet med TD Plattgrundläggning (IEG Ra pport 7:2008) kapitel Omräkningsfaktor för plattgrundläggning, h ; Beräknas som produkten av flera delfaktorer, h = h 1h 2 h 8 Tabell 3 - Värde för omräkningsfaktorer vid plattgr undläggning Dränerad skjuvhållfasthet c och friktionsvinkel Odränerad skjuvhållfasthet, Motivering av valda delfaktorer: Omräkningsfaktor h Kvadratisk/rektangulär platta Långsträckt platta 0,99 1,1 cu 0,86 0,95 Dränerad skjuvhållfasthet och friktionsvinkel : - Delfaktorn har valts till 1,0 då det är OK omfattning och kvalitet på utförda markundersökningar. - Delfaktorn 5 6 har valts till 1,0 för långsträckt platta. - Delfaktorn 5 6 har valts till 0,9 för kvadratisk platta. - Delfaktorn 7 8 har valts till 1,1 vilket är normalfallet för dränerande förhållanden. Odränerad skjuvhållfasthet: - Delfaktorn har valts till 0,95 då det är OK omfattning och kv alitet på utförda markundersökningar. - Delfaktorn 5 6 har valts till 1,0 för långsträckt platta. - Delfaktorn 5 6 har valts till 0,9 för kvadratisk platta. - Delfaktorn 7 8 har valts till 1,0 vilket är normalfallet för odrä nerade förhållanden. 5.9 Schakt- och fyllningsarbeten Bergschakt erfordras för grundläggning av del av pla nerat garage i väst och norr samt för grundläggning av den planerade byggnaden i nordväst. Jordschakt erfordras i befintliga slänter i de södr a och östra delarna av området. Spont erfordras troligen av geometriska skäl och p.g.a. befintliga ledningar i gatan. Tillåtna schaktsläntlutningar i fyllning är 1:1, 2: 1 i torrskorpelera, 1:1,5 i lera och friktionsjord. Då jorden är siltig förutsätts den vara tjälfarlig vid kall väderlek och flytbenägen i vattenmättat tillstånd. Även erosion i siltiga schaktslänter kan inträffa vid nederbörd och av smältvatten. Som en åtgärd för att minimera detta problem under utfö randet kan schaktslänter och schaktbottnar därför behöva skyddas med presenningar och/eller is olering.

9 sid. 9 ( 10 ) 5.10 Skydd mot markradon Byggnader på ventilerat garage erhåller en s.k. rado nsäker grundkonstruktion. Byggnader som saknar underliggande garage/källare ska tillsvidare utformas som radonsäkra LOD (Lokalt Omhändertagande av Dagvatten) Lokalt omhändertagande av dagvatten (LOD) genom per kolation till grundvattenmagasinet är möjlig i zonen med friktionsjord i området mellan b erg och lera. Alternativt kan fördröjning av dagvattnet utföras i exempelvis fördröjningsmagasin och med gröna tak och därefter avledas till dagvattennätet i enlighet med huvudmans anvisningar. 6 OMGIVNINGSPÅVERKAN I samband med sprängning, pålning och schaktning ko mmer vibrationer och buller att alstras. Riskanalys för dessa arbeten måste upprättas innan m ark- och får påbörjas. 7 KOMPLETTERANDE UNDERSÖKNINGAR OCH UTREDNINGAR Fortsatt lodning av grundvattenyta i installerade g rundvattenrör Markradonundersökning Stabilitetsutredning för schakt i slänter Upprättande av Riskanalys för mark- och grundläggnin gsarbeten Förfrågningsunderlagshandlingar när omfattning och utförande av schakt- och är fastställda Structor Geoteknik Stockholm AB Malin Lund Uppdragsansvarig/ Interngranskare Rogin Ramak Handläggare

10 sid. 10 ( 10 ) Referenser Styrande dokument och normer: [1] SS-EN 1990 Eurokod - Grundläggande dimensioneri ngsregler för bärverk [2] SS-EN Eurokod 1 - Laster på bärverk Del 1-1: Allmänna laster Tunghet [3] SS-EN :2005 Eurokod 2 - Dimensionering av betongkonstruktioner [4] SS-EN :2005 Eurokod 3 - Dimensionering av stålkonstruktioner [5] SS-EN :2005 Eurokod 7 - Dimensionering av geokonstruktioner, allmänna regler. Nationella anpassningar: [6] EKS 10 BFS Boverkets konstruktionsregler [7] TRVFS 2011:12 Trafikverkets författningssamling Krav, råd och tekniska beskrivningar: [8] TK Geo 13 Trafikverkets tekniska krav för geoko nstruktioner [9] TR Geo 13 Trafikverkets tekniska råd för geokons truktioner [10] AMA Anläggning 13 Allmän material- och arbetsb eskrivning för anläggningsarbeten Pålkommissionsrapporter: [11] Rapport 103 Slagna friktionspålar [12] Rapport 104 Borrade stålrörspålar [13] Rapport 106 Verifiering av geoteknisk bärförmåg a för pålar enligt Eurokod Övrigt: [14] IEG Rapport 2: 2008 rev 3 Tillämpningsdokument Grunder [15] IEG Rapport 7: 2008 Tillämpningsdokument Pla ttgrundläggning [16] IEG Rapport 8: 2008 rev 3 Tillämpningsdokument Pålgrundläggning [17] IEG Rapport 2: 2009 rev 1 Tillämpningsdokument Stödkonstruktioner [18] IEG Rapport 6: 2008 rev 1 Tillämpningsdokument Slänter och bankar

11 Spänning [kpa] 0,0 100,0 200,0 300,0 400,0 500,0 0 0,5 1 s'0 1,5 s'c Hansbo, empiri 17SG205_CPT 17SG210_CPT 2 17SG216_CPT ] [m p2,5 ju D 3 3,5 4 4,5 5 K:\G17086 Rågsved Keywe\G\Beräkningar\G17086 Spänni ngsdiagram.xlsx
