1 Norrköpings Kommun Norrköping

2 Datum Uppdragsnummer Utgåva/Status Helene Snöberg Michael Danielsson Lars Malmros Uppdragsledare Handläggare Granskare Ramböll Sverige AB Holmengatan Norrköping Telefon Fax Organisationsnummer

3 Innehållsförteckning 1. Uppdrag Syfte Underlag Standarder Planerad bebyggelse Befintliga förhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Dimensioneringsförutsättningar Grundläggning och rekommendationer Allmänt Lokalgator Bostadshus Ledningar Dagvattenhantering... 5 Tabeller Tabell 1. Planering och redovisning Tabell 2: Geoteknisk fältundersökning Tabell 3: Sammanställning av dimensionerande värden... 4 i

4 (PM/Rapport) 1. Uppdrag Ramböll har på uppdrag av Norrköpings kommun genomfört en geoteknisk utredning inom fastigheten Smedby 6:1 inför exploatering av området till bostadsområde. 2. Syfte PM geoteknik syftar till att inför fortsatt projektering beskriva grundläggningsförhållandena för området samt ange val av grundläggningsmetod och dimensionering av grundläggning. 3. Underlag Underlag för PM geoteknik har varit Markteknisk undersökningsrapport (MUR) för objektet upprättad av Ramböll, daterad Standarder Denna handling är upprättad i enlighet med Eurokod SS-EN med tillhörande nationell bilaga. I tabell 1 nedan anges specifik metod med respektive standard eller styrande dokument. Undersökning/metod Standard eller styrande dokument Fältplanering SS-EN Fältutförande SGF 1:2013 samt SS-EN ISO Beteckningssystem SS-EN Tabell 1. Planering och redovisning. Undersökning/metod Standard eller styrande dokument Fältvingprov SS-EN ISO Slb-sondering SS-EN ISO Skruvprovtagning SS-EN ISO Grundvattenmätning SS-EN ISO av 5

5 Tabell 2: Geoteknisk fältundersökning. 5. Planerad bebyggelse Förslag i detaljplaneprocessen är att bygga radhus, fristående villor och en skola samt tillhörande lokalgator inom undersökt område. 6. Befintliga förhållanden Området utgörs idag av en gräsbevuxen idrottsplats och gränsar i väster till Lidagatan och i öster Storängsgatan, som övergår i Smedbygatan i norr. I söder gränsar skogbevuxet höjdparti. Marknivån varierar i inmätta punkter mellan +6,3 i norr,+7,0 mitt på undersökningsområdet, +7,2 väster om Lidagatan och +20,4 i söder vid höjden. 2 av 5

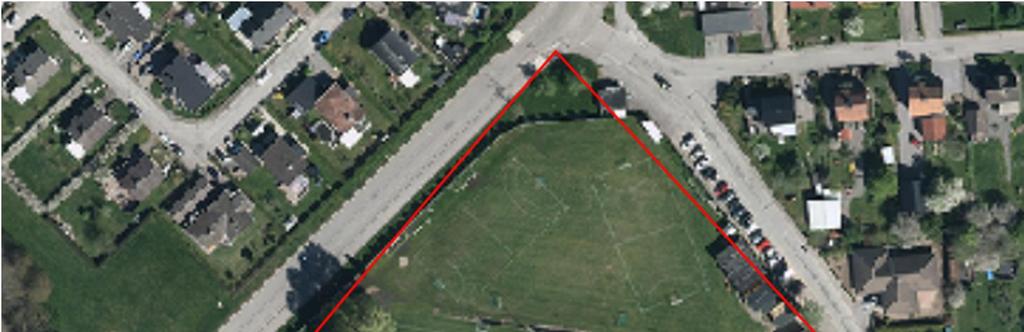

6 Figur 1: Översikt av undersökt område 7. Geotekniska förhållanden Jorden består överst av 0,8 1 m torrskorpelera ställvis följt av upptill 1 m silt eller siltig lera på mäktiga lager av normalkonsoliderad lera, som mest upp till m, följt av 5 8 m sandig siltig lera på 0,5 1,5 m fastare lager av friktionsjord, sannolikt morän, på berg. Jorddjupet är som störst i norra delen av området, upp till 35 m sonderingsdjup med stopp mot förmodat block eller berg. Jorddjupet avtar söderut och därmed lerans mäktighet och i idrottsplatsens södra del är jorddjupet ca 19 m och lerdjupet ca m. Vidare söderut i skogspartiet, består jorden av friktionsjord i öster vid Storängsgatan och i väster vid Lidagatan. Jorddjupet varierar från 1,5 till 3 m i öster till 9 m i väster. I mitten på skogspartiet finns ett område av 5 m djup glacial lera på 2,5 m friktionsjord, sannolikt morän, på berg. 3 av 5

7 8. Hydrogeologiska förhållanden Korttidsmätning av grundvattennivåer i satta grundvattenrör 15R001, 15R004 och 15R010, visar på nivå +5,8, +5,8 respektive +6,6, vilket motsvarar 0,5, 1,4 respektive 0,4 m under markytan. Samtliga rör sitter med filtret i friktionsjorden under leran. 9. Dimensioneringsförutsättningar Byggnader och dess grundläggning dimensioneras enligt eurokod och tillämpningsdokument BFS 2015:6 EKS 10 ska följas. Dimensionering av lokalgator genomförs enligt Trafikverkets tekniska råd och krav för geokonstruktioner 2013, TK geo 2013, TDOK 2013:0667. Pålgrundläggning medför design approach (DA) 2 och 3 för pålars konstruktiva bärförmåga samt geotekniska bärförmåga. Härledda värden har reducerats med en statistiskt erhållen faktor η. Pålgrundläggning, η=0,85 Jorddjup (m) Jordart Effektiv tunghet över Gvy (kn/m 3 ) Effektiv tunghet under Gvy (kn/m 3 ) Skjuvhållfasthet (kpa) Kompressionsmodul (kpa) DA 2, g cu =1,0 C u DA 3, g cu =1,5 0 1 Cldc Cl Cl Tabell 3: Sammanställning av dimensionerande värden M L 10. Grundläggning och rekommendationer För att beskriva områdets olika delar har vi delat upp området i två delar: Område 1: den flacka idrottsplatsen från skogsbrynet i söder upp till korsningen Lidagatan/Storängsgatan i norr Område 2: Höjdpartiet söder om idrottsplatsen 10.1 Allmänt Den mäktiga leran i området visar tecken på att vara underkonsoliderad mellan 3,5 12 m djup, vilket kan innebära att sättningar pågår i dagsläget. För att inte 4 av 5

8 öka på de redan sättningskänsliga förhållandena inom området får rådande grundvattennivåer ej förändras. En avsänkning av grundvattennivån innebär att den effektiva lasten ökar, med ökande sättningar som följd Lokalgator Där projekterade nivåer på de blivande gatorna ligger i nivå med dagens marknivå, erfordras inga åtgärder. I den södra delen av område 1 är projekterade nivåer för vägen ca 60 cm högre än befintlig marknivå. Här kommer det att krävas kompensationsgrundläggning med cellplast, lättklinker eller skumglas för att minimera tryckökningen i den underliggande leran. I mitten av område 2 finns partier med lera där kompensationsgrundläggning utförs för lokalgator. Lokalt kan bergschakt/bergsprängning krävas för att komma ned till terrassnivå. I övrigt utförs anläggning av gator utan åtgärd Bostadshus Inom område 1 visar markförhållandena att stora sättningar kan utvecklas på lång sikt. Därför rekommenderas att byggnader grundläggs med fribärande golv med bergskoförsedda pålar, slagna ned till berg. Eventuell utfyllnad för tomtmark medför risk för sättningar och bör undvikas eller eventuellt utföres med lättfyllning nära byggnaderna. I område 2 är förekomsten av friktionsjord större, varpå ytgrundläggning kan övervägas. Dock måste kompletterande undersökningar utföras för att fastställa förhållandena för tomtmark inom detta område då koncentrationen i denna utredning har legat på utredning av gator. Utredning av markradonhalt har ej utförts i denna utredning. Detta rekommenderas att man utför i samband med vidare projektering Ledningar För att undvika brott i ledningar till följd av marksättningar, förses ledningar med flexibla anslutningar vid anslutning till pålade byggnader. Ledningar under pålade byggnader pendlas Dagvattenhantering Lokalt omhändertagande av dagvatten ska tillämpas inom området då leran är sättningskänslig och effekten av grundvattenvariationer kan medföra onödigt stora sättningar. Mängden hårdgjord yta ska minimeras och infiltrering av dagvatten ska ske inom respektive fastighet med utkastare försedda på takavvattningen. Strömningsavskärande fyllning utförs i ledningsgravar ut från området. Utredning ska göras om anläggning av översilningsytor för infiltration av dagvatten och att gator utförs utan kantsten. 5 av 5
