Unviversal ingjutningslåda

Transkript

1 Golvboxsystem 2013

2 Unviversal ingjutningslåda UK UK

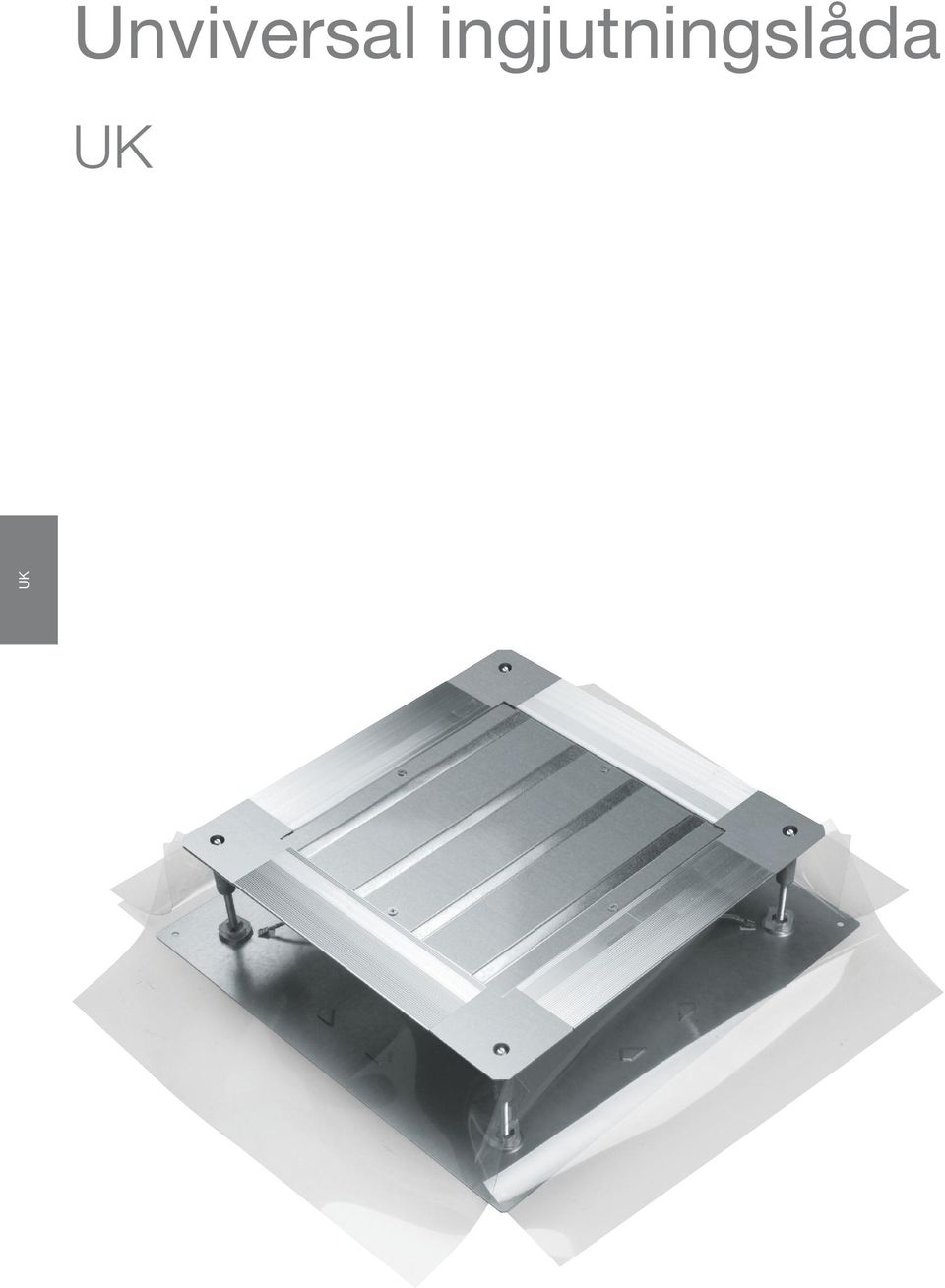

3 UK Universal ingjutningslåda 6 Ingjutningslåda, tillbehör 7 Beställningsnummerstruktur 8 Teknik 9 UK

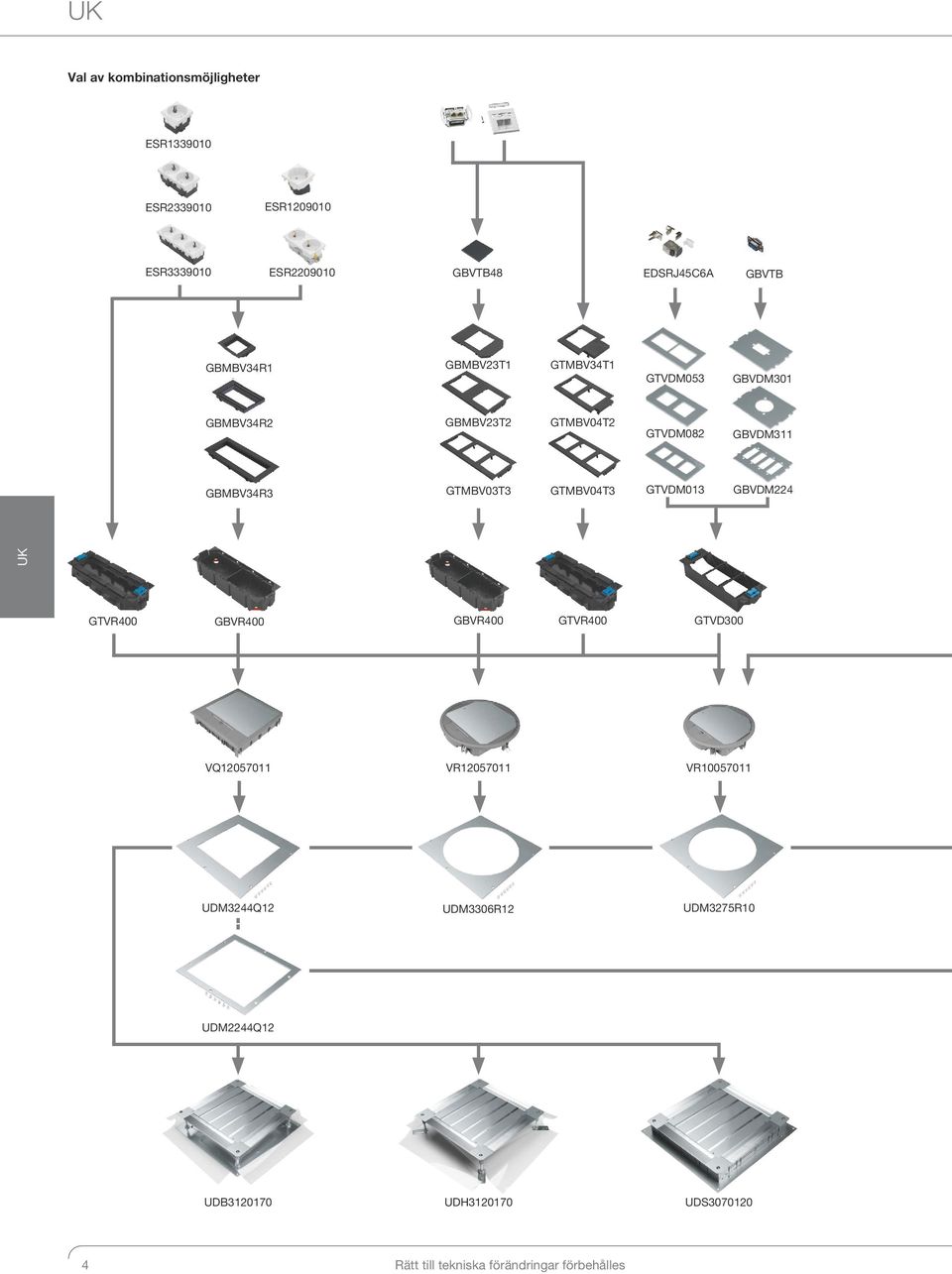

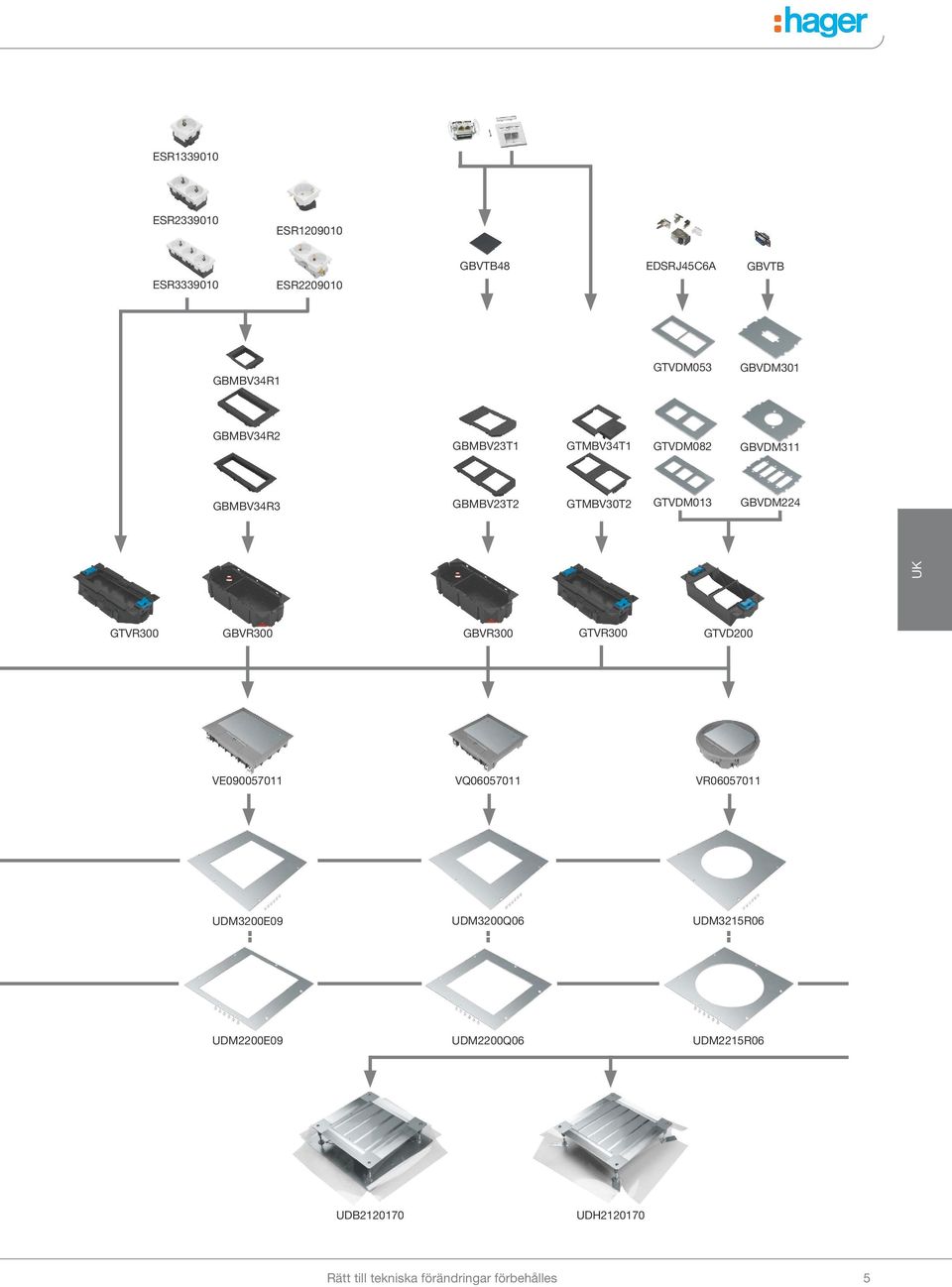

4 UK Val av kombinationsmöjligheter ESR ESR ESR ESR ESR GBVTB48 EDSRJ45C6A GBVTB GBMBV34R1 GBMBV23T1 GTMBV34T1 GTVDM053 GBVDM301 GBMBV34R2 GBMBV23T2 GTMBV04T2 GTVDM082 GBVDM311 GBMBV34R3 GTMBV03T3 GTMBV04T3 GTVDM013 GBVDM224 UK GTVR400 GBVR400 GBVR400 GTVR400 GTVD300 VQ VR VR UDM3244Q12 UDM3306R12 UDM3275R10 UDM2244Q12 UDB UDH UDS Rätt till tekniska förändringar förbehålles

5 ESR ESR ESR ESR ESR GBVTB48 EDSRJ45C6A GBVTB GBMBV34R1 GTVDM053 GBVDM301 GBMBV34R2 GBMBV23T1 GTMBV34T1 GTVDM082 GBVDM311 GBMBV34R3 GBMBV23T2 GTMBV30T2 GTVDM013 GBVDM224 UK GTVR300 GBVR300 GBVR300 GTVR300 GTVD200 VE VQ VR UDM3200E09 UDM3200Q06 UDM3215R06 UDM2200E09 UDM2200Q06 UDM2215R06 UDB UDH Rätt till tekniska förändringar förbehålles 5

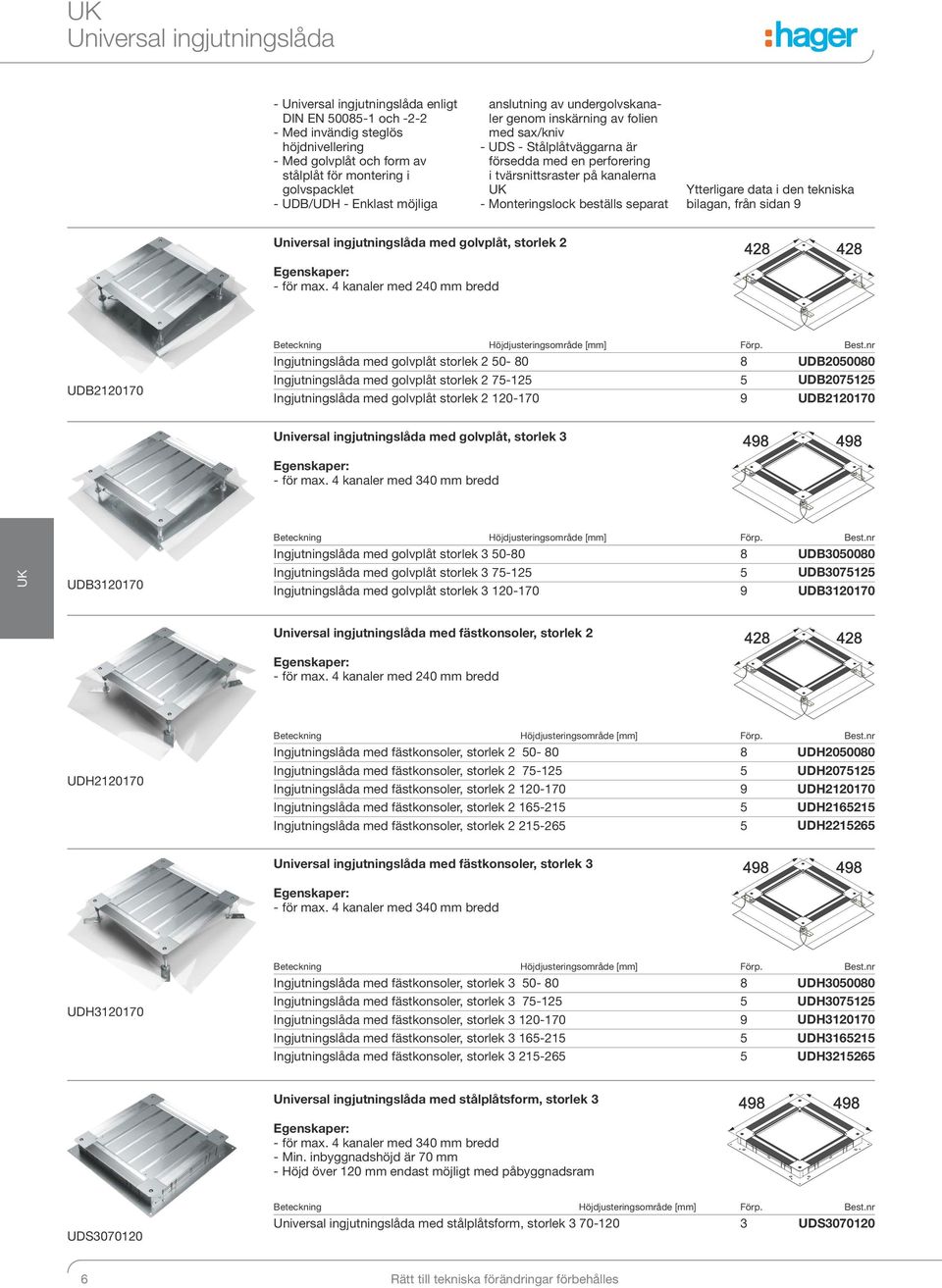

6 UK Universal ingjutningslåda - Universal ingjutningslåda enligt DIN EN och Med invändig steglös höjdnivellering - Med golvplåt och form av stålplåt för montering i golvspacklet - UDB/UDH - Enklast möjliga anslutning av undergolvskanaler genom inskärning av folien med sax/kniv - UDS - Stålplåtväggarna är försedda med en perforering i tvärsnittsraster på kanalerna UK - Monteringslock beställs separat Ytterligare data i den tekniska bilagan, från sidan 9 Universal ingjutningslåda med golvplåt, storlek 2 - för max. 4 kanaler med 240 mm bredd UDB Beteckning Höjdjusteringsområde [mm] Förp. Best.nr Ingjutningslåda med golvplåt storlek UDB Ingjutningslåda med golvplåt storlek UDB Ingjutningslåda med golvplåt storlek UDB Universal ingjutningslåda med golvplåt, storlek 3 - för max. 4 kanaler med 340 mm bredd UK UDB Beteckning Höjdjusteringsområde [mm] Förp. Best.nr Ingjutningslåda med golvplåt storlek UDB Ingjutningslåda med golvplåt storlek UDB Ingjutningslåda med golvplåt storlek UDB Universal ingjutningslåda med fästkonsoler, storlek 2 - för max. 4 kanaler med 240 mm bredd UDH Beteckning Höjdjusteringsområde [mm] Förp. Best.nr Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Universal ingjutningslåda med fästkonsoler, storlek 3 - för max. 4 kanaler med 340 mm bredd UDH Beteckning Höjdjusteringsområde [mm] Förp. Best.nr Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Ingjutningslåda med fästkonsoler, storlek UDH Universal ingjutningslåda med stålplåtsform, storlek 3 - för max. 4 kanaler med 340 mm bredd - Min. inbyggnadshöjd är 70 mm - Höjd över 120 mm endast möjligt med påbyggnadsram UDS Beteckning Höjdjusteringsområde [mm] Förp. Best.nr Universal ingjutningslåda med stålplåtsform, storlek UDS Rätt till tekniska förändringar förbehålles

7 UK Tillbehör Material: Stålplåt, förzinkad Förzinkning enligt DIN EN Materialtjocklek: 4 mm Ytterligare data i den tekniska bilagan, från sidan 9 Monteringslock, storlek 2 - För montering av försörjningsenheter eller lock, för installation av uttagsstolpar eller som blindlock - Mått: 290 x 290 mm UDM2200Q06 Beteckning Ø [mm] a [mm] b [mm] Förp. Best.nr Monteringslock, storlek 2 m Stanzee E UDM2200E09 Monteringslock, storlek 2 m Stanzee Q UDM2200Q06 Monteringslock, storlek 2 m Stanzee Q UDM2244Q12 Monteringslock, storlek 3 - För montering av försörjningsenheter eller lock, för installation av uttagsstolpar eller som blindlock - Mått: 360 x 360 mm UDM3215R06 Beteckning Ø [mm] a [mm] b [mm] Förp. Best.nr Monteringslock, storlek 3 m Stanz E UDM3200E09 Monteringslock, storlek 3 m Stanz Q UDM3200Q06 Monteringslock, storlek 3 m Stanz R UDM3215R06 Monteringslock, storlek 3 m Stanz Q UDM3244Q12 Monteringslock, storlek 3 m Stanz R UDM3275R10 Monteringslock, storlek 3 m Stanz R UDM3306R12 UK Påbyggnadsram - Påbyggnadsram av aluminium för monteringslock UDM - Anpassning till högre golvspackelnivåer med 35 mm UDAR335 Beteckning Yttermått A [mm] Innermått I [mm] Förp. Best.nr Påbyggnadsram storlek 2 höjd 35 mm 296 x x UDAR235 Påbyggnadsram storlek 3 höjd 35 mm 366 x x UDAR335 Rörinföring för universalgolvbox med golvplåt och stålplåtsform UDS32050RE - Rörinföring av plast, för anslutning av elinstallationsrör till ingjutningslåda UDS Med förstansade täckpluggar för rördiameter 20, 32, 40 och 50 mm Material: Polyamid Beteckning Förp. Best.nr Rörinföring för ingjutningslåda med golvplåt och stålplåtsform 260 UDS32050RE Rätt till tekniska förändringar förbehålles 7

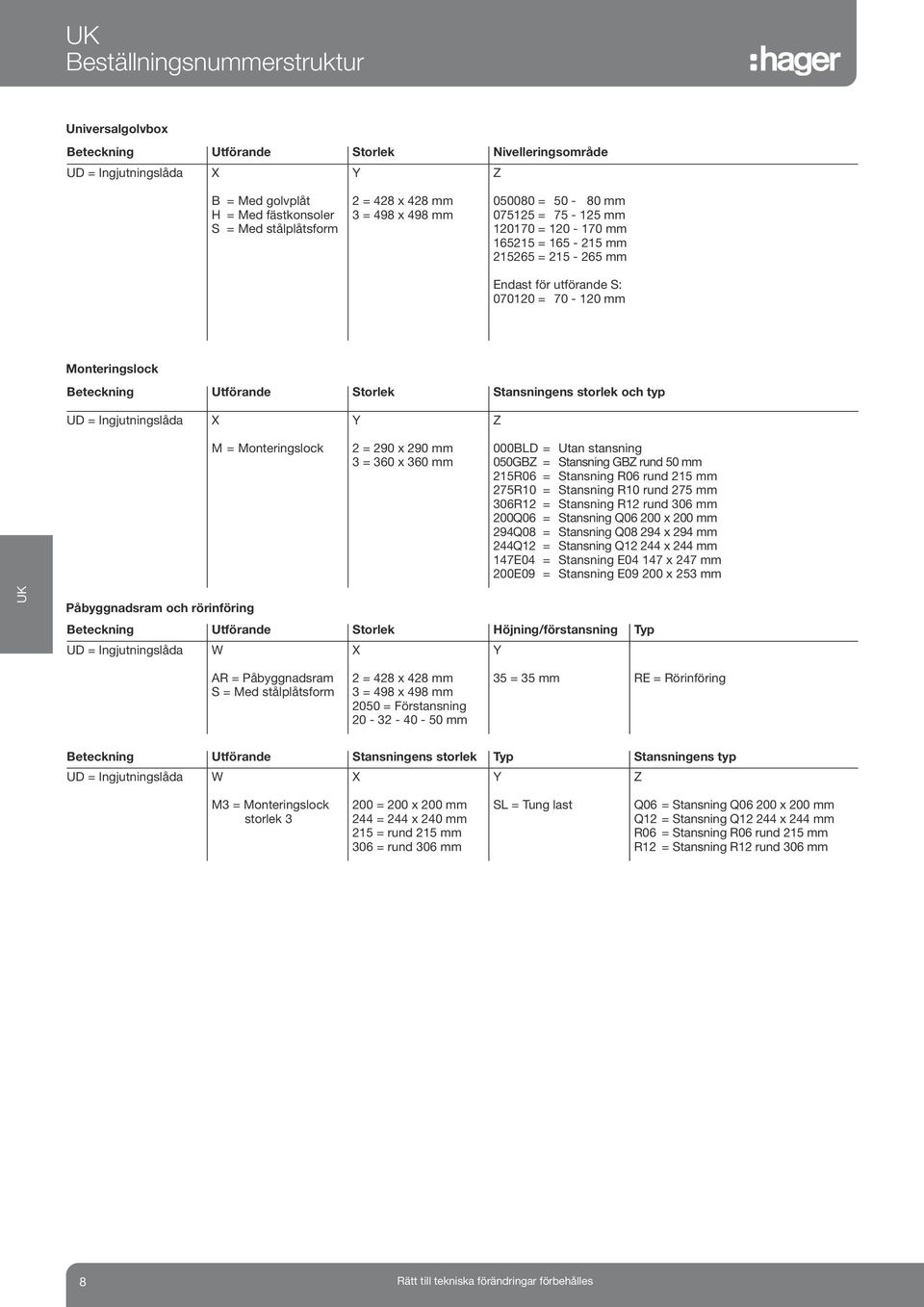

8 UK Beställningsnummerstruktur Universalgolvbox Beteckning Utförande Storlek Nivelleringsområde UD = Ingjutningslåda X Y Z B = Med golvplåt H = Med fästkonsoler S = Med stålplåtsform 2 = 428 x 428 mm 3 = 498 x 498 mm = mm = mm = mm = mm = mm Endast för utförande S: = mm Monteringslock Beteckning Utförande Storlek Stansningens storlek och typ UD = Ingjutningslåda X Y Z M = Monteringslock 2 = 290 x 290 mm 3 = 360 x 360 mm 000BLD = Utan stansning 050GBZ = Stansning GBZ rund 50 mm 215R06 = Stansning R06 rund 215 mm 275R10 = Stansning R10 rund 275 mm 306R12 = Stansning R12 rund 306 mm 200Q06 = Stansning Q x 200 mm 294Q08 = Stansning Q x 294 mm 244Q12 = Stansning Q x 244 mm 147E04 = Stansning E x 247 mm 200E09 = Stansning E x 253 mm UK Påbyggnadsram och rörinföring Beteckning Utförande Storlek Höjning/förstansning Typ UD = Ingjutningslåda W X Y AR = Påbyggnadsram S = Med stålplåtsform 2 = 428 x 428 mm 3 = 498 x 498 mm 2050 = Förstansning mm 35 = 35 mm RE = Rörinföring Beteckning Utförande Stansningens storlek Typ Stansningens typ UD = Ingjutningslåda W X Y Z M3 = Monteringslock storlek = 200 x 200 mm 244 = 244 x 240 mm 215 = rund 215 mm 306 = rund 306 mm SL = Tung last Q06 = Stansning Q x 200 mm Q12 = Stansning Q x 244 mm R06 = Stansning R06 rund 215 mm R12 = Stansning R12 rund 306 mm 8 Rätt till tekniska förändringar förbehålles

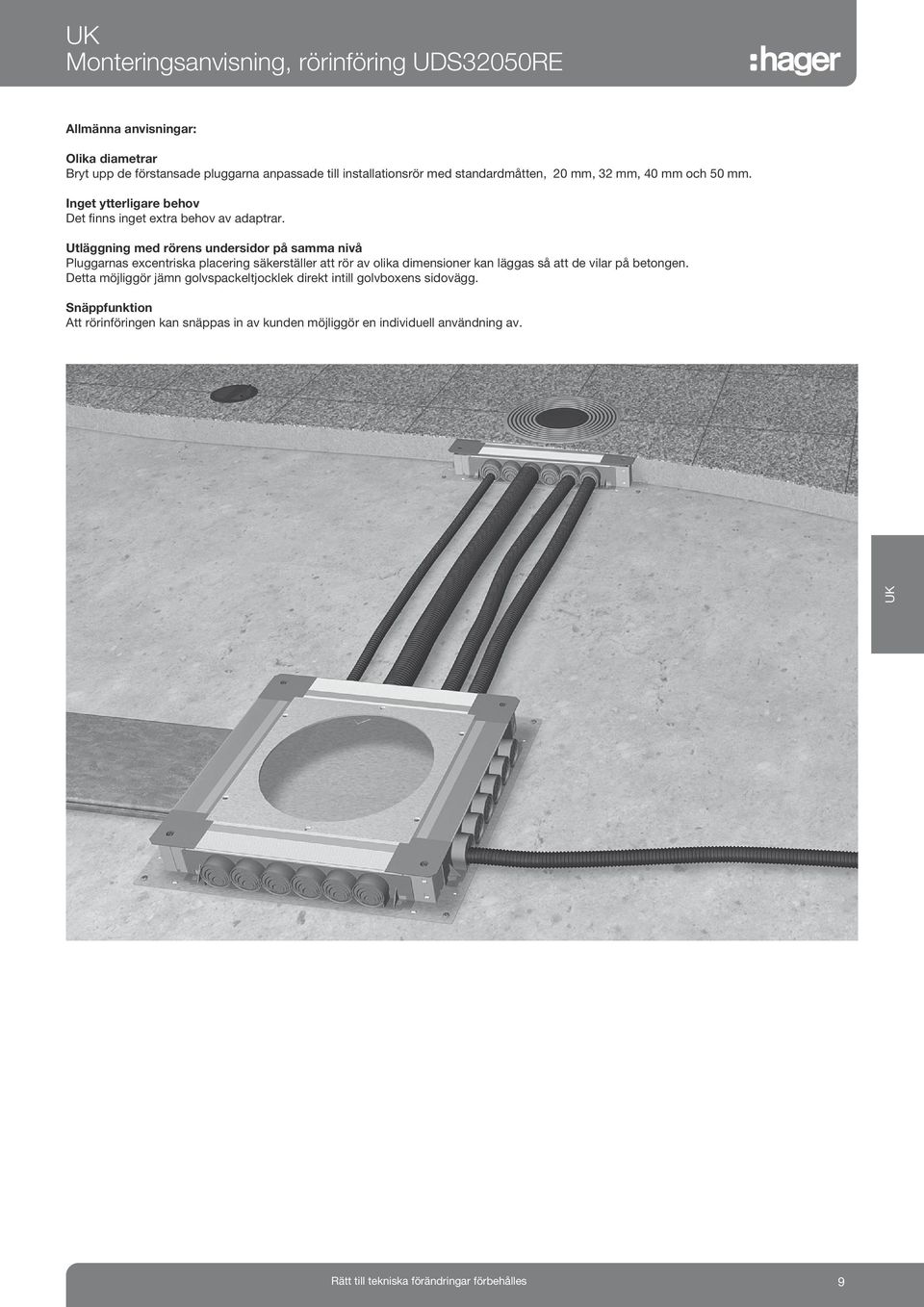

9 UK Monteringsanvisning, rörinföring UDS32050RE Allmänna anvisningar: Olika diametrar Bryt upp de förstansade pluggarna anpassade till installationsrör med standardmåtten, 20 mm, 32 mm, 40 mm och 50 mm. Inget ytterligare behov Det finns inget extra behov av adaptrar. Utläggning med rörens undersidor på samma nivå Pluggarnas excentriska placering säkerställer att rör av olika dimensioner kan läggas så att de vilar på betongen. Detta möjliggör jämn golvspackeltjocklek direkt intill golvboxens sidovägg. Snäppfunktion Att rörinföringen kan snäppas in av kunden möjliggör en individuell användning av. UK Rätt till tekniska förändringar förbehålles 9

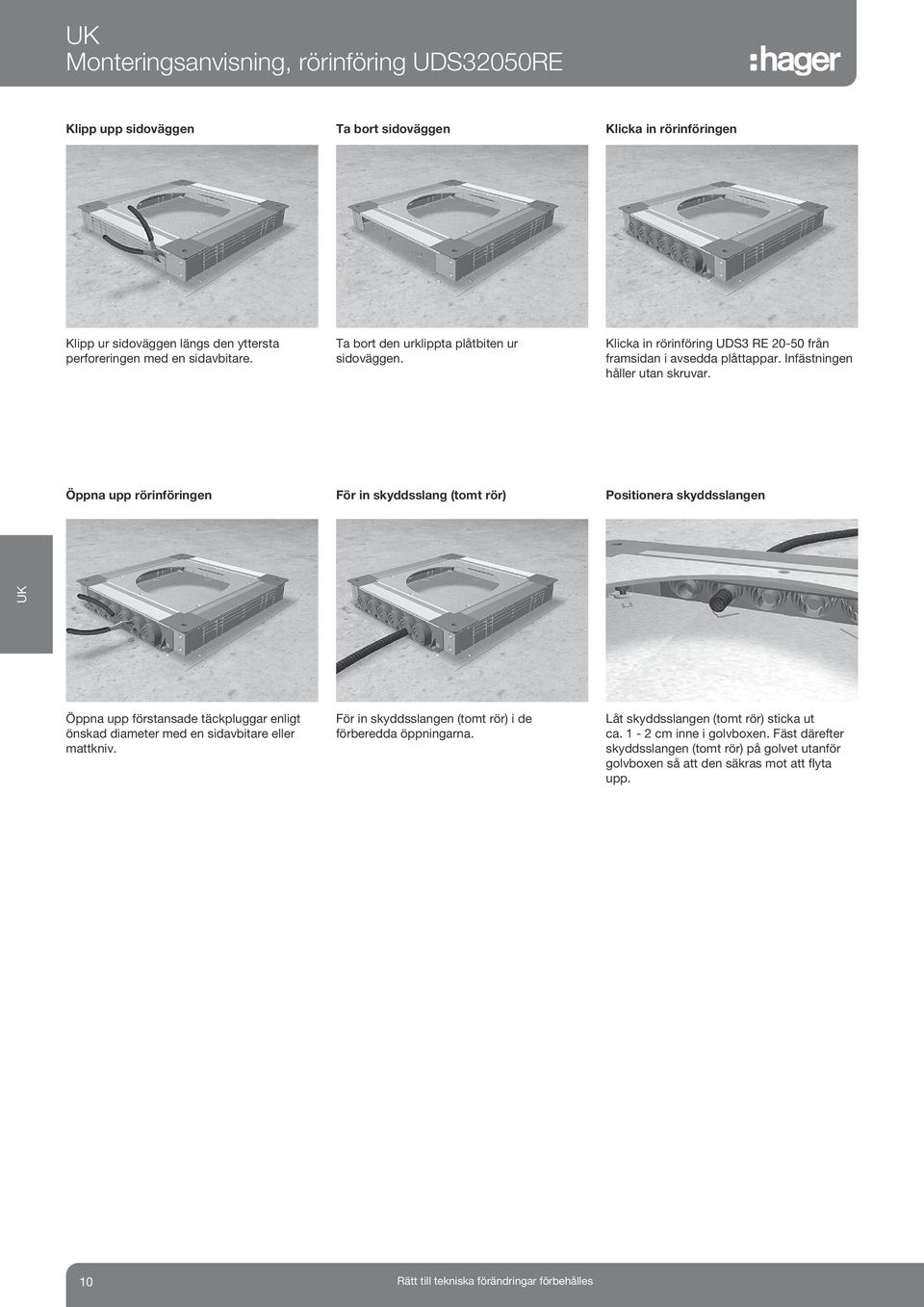

10 UK Monteringsanvisning, rörinföring UDS32050RE Klipp upp sidoväggen Ta bort sidoväggen Klicka in rörinföringen Klipp ur sidoväggen längs den yttersta perforeringen med en sidavbitare. Ta bort den urklippta plåtbiten ur sidoväggen. Klicka in rörinföring UDS3 RE från framsidan i avsedda plåttappar. Infästningen håller utan skruvar. Öppna upp rörinföringen För in skyddsslang (tomt rör) Positionera skyddsslangen UK Öppna upp förstansade täckpluggar enligt önskad diameter med en sidavbitare eller mattkniv. För in skyddsslangen (tomt rör) i de förberedda öppningarna. Låt skyddsslangen (tomt rör) sticka ut ca. 1-2 cm inne i golvboxen. Fäst därefter skyddsslangen (tomt rör) på golvet utanför golvboxen så att den säkras mot att flyta upp. 10 Rätt till tekniska förändringar förbehålles

11 UK Rätt till tekniska förändringar förbehålles 11

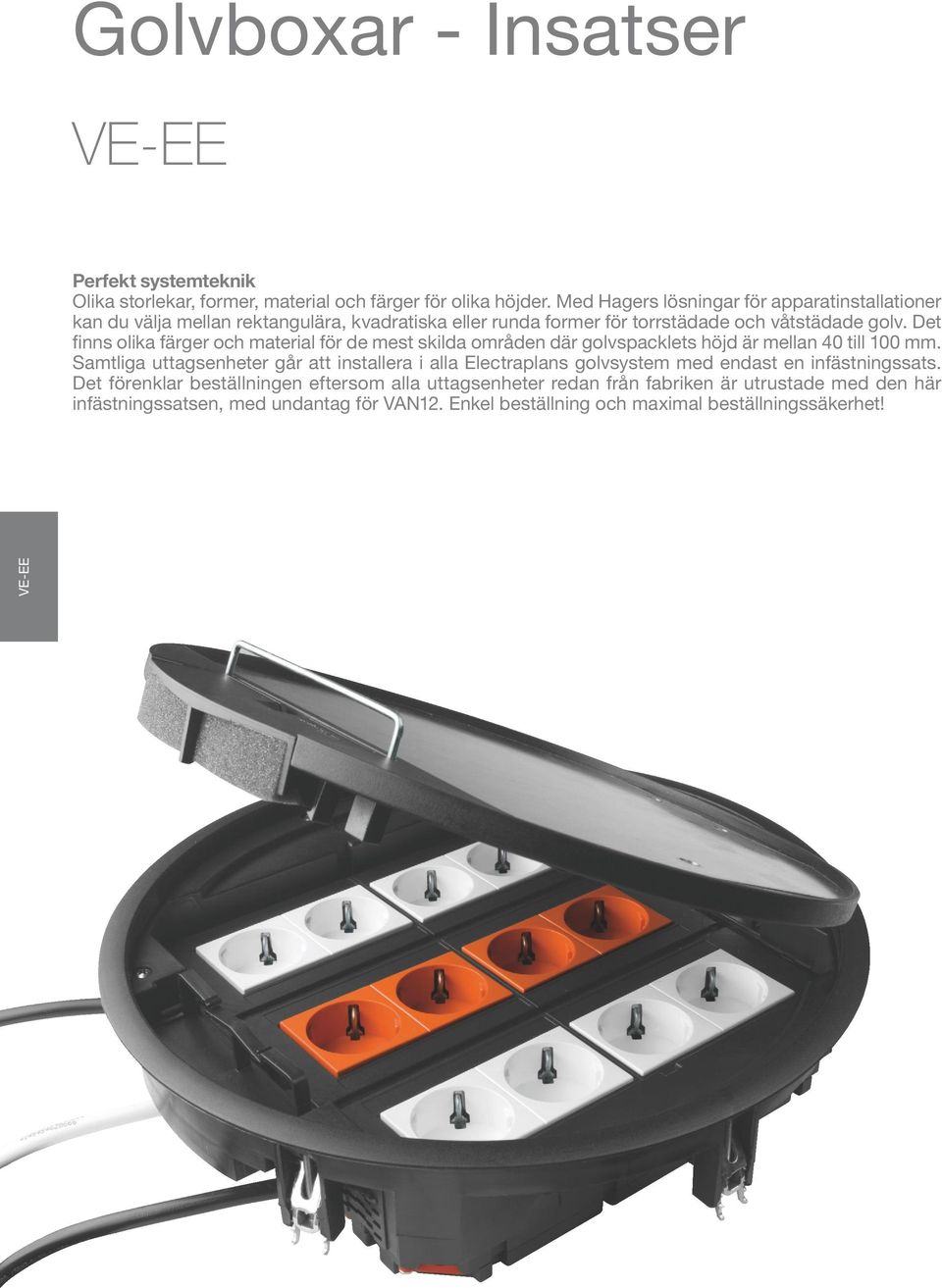

12 Golvboxar - Insatser Perfekt systemteknik Olika storlekar, former, material och färger för olika höjder. Med Hagers lösningar för apparatinstallationer kan du välja mellan rektangulära, kvadratiska eller runda former för torrstädade och våtstädade golv. Det finns olika färger och material för de mest skilda områden där golvspacklets höjd är mellan 40 till 100 mm. Samtliga uttagsenheter går att installera i alla Electraplans golvsystem med endast en infästningssats. Det förenklar beställningen eftersom alla uttagsenheter redan från fabriken är utrustade med den här infästningssatsen, med undantag för VAN12. Enkel beställning och maximal beställningssäkerhet!

13 Golvboxar 14 Golvboxar i rostfritt stål 18 Golvboxar, tillbehör, försänkningsramar 19 UD-bostad, kompletta paket 20 Små golvboxar rostfritt stål och brons 21 Golvboxar för våtstädade golv 22 Beställningsnummerstruktur 25 Teknik 27

14 Golvboxar - Av polyamid enligt DIN EN och -2-2 för torra utrymmen och torrstädade golv - Med mattskyddsram för beläggningstjocklek 5 eller 12 mm - Universal-infästningssats för inbyggnad i golvboxar, kanalsystem, dubbel- eller installationsgolv - Min. inbyggnadsdjup med 5 mm golvbeläggningsurtag: 70 mm - Min. inbyggnadsdjup med 12 mm golvbeläggning: 77 mm Material Polyamid Leveransfärger RAL 7011, antracit RAL 9005, svart Ytterligare data i den tekniska bilagan, från sidan 27 Uttagsenhet VQ12 - För upp till 12 uttagsenheter i 3 apparatdosor GTVR400, GBVR400, GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: 263 x 263 mm - Inbyggnadsmått: 244 x 244 mm VQ Uttagsenhet VQ12 5mm golvbeläggning antracit 4 VQ Uttagsenhet VQ12 5mm golvbeläggning svart 4 VQ Uttagsenhet VQ12 12mm golvbeläggning antracit 3 VQ Uttagsenhet VQ12 12mm golvbeläggning svart 3 VQ Lockinlägg för uttagsenhet VQ12 VEDEQ12P1 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: 185,3 x 230 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 Lockinlägg av papp för VQ12 1mm 300 VEDEQ12P1 Lockinlägg av papp för VQ12 2mm 300 VEDEQ12P2 14 Rätt till tekniska förändringar förbehålles

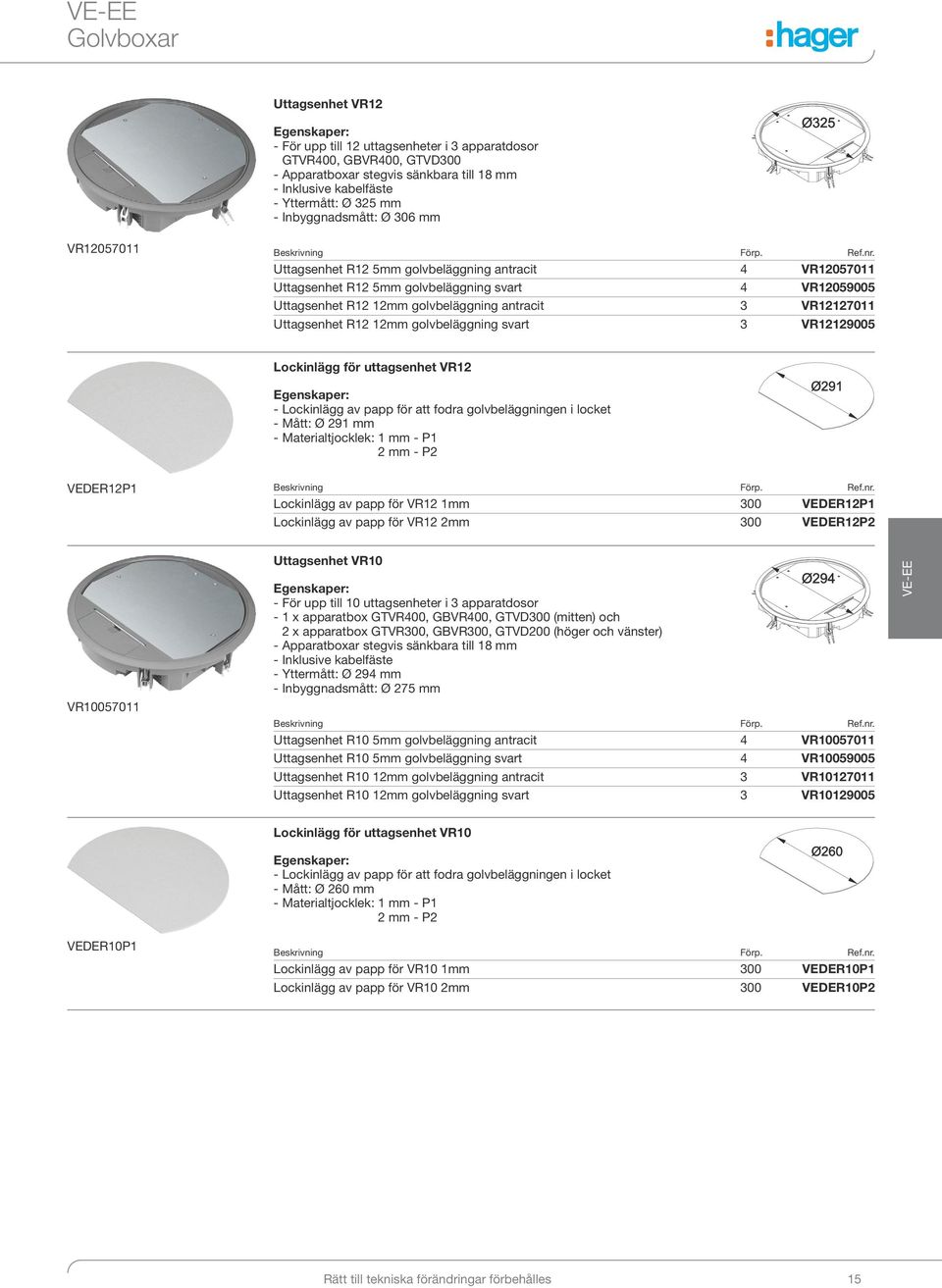

15 Golvboxar Uttagsenhet VR12 - För upp till 12 uttagsenheter i 3 apparatdosor GTVR400, GBVR400, GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: Ø 325 mm - Inbyggnadsmått: Ø 306 mm VR Uttagsenhet R12 5mm golvbeläggning antracit 4 VR Uttagsenhet R12 5mm golvbeläggning svart 4 VR Uttagsenhet R12 12mm golvbeläggning antracit 3 VR Uttagsenhet R12 12mm golvbeläggning svart 3 VR Lockinlägg för uttagsenhet VR12 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: Ø 291 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 VEDER12P1 Lockinlägg av papp för VR12 1mm 300 VEDER12P1 Lockinlägg av papp för VR12 2mm 300 VEDER12P2 VR Uttagsenhet VR10 - För upp till 10 uttagsenheter i 3 apparatdosor - 1 x apparatbox GTVR400, GBVR400, GTVD300 (mitten) och 2 x apparatbox GTVR300, GBVR300, GTVD200 (höger och vänster) - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: Ø 294 mm - Inbyggnadsmått: Ø 275 mm Uttagsenhet R10 5mm golvbeläggning antracit 4 VR Uttagsenhet R10 5mm golvbeläggning svart 4 VR Uttagsenhet R10 12mm golvbeläggning antracit 3 VR Uttagsenhet R10 12mm golvbeläggning svart 3 VR VEDER10P1 Lockinlägg för uttagsenhet VR10 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: Ø 260 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 Lockinlägg av papp för VR10 1mm 300 VEDER10P1 Lockinlägg av papp för VR10 2mm 300 VEDER10P2 Rätt till tekniska förändringar förbehålles 15

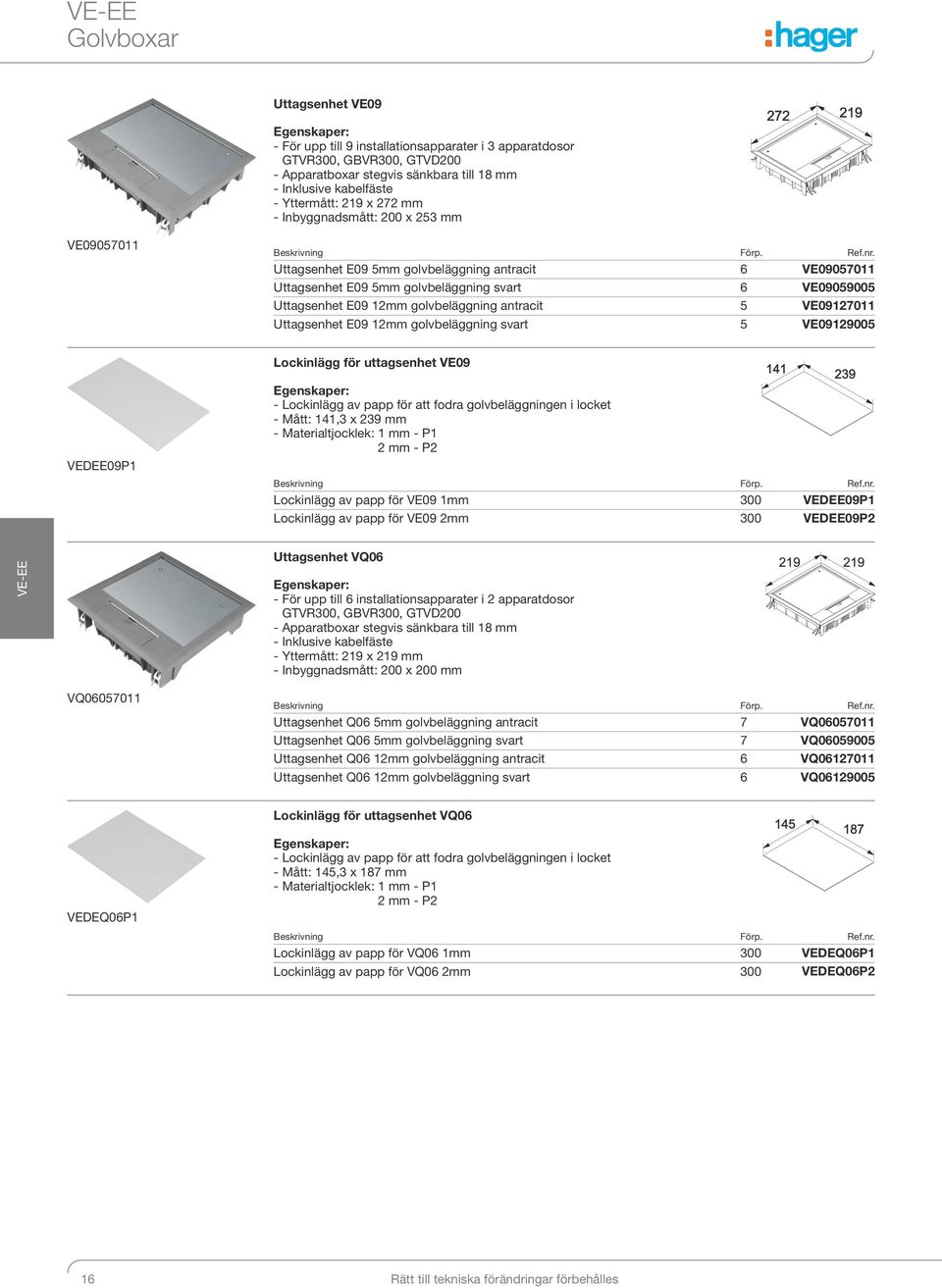

16 Golvboxar Uttagsenhet VE09 - För upp till 9 installationsapparater i 3 apparatdosor GTVR300, GBVR300, GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: 219 x 272 mm - Inbyggnadsmått: 200 x 253 mm VE Uttagsenhet E09 5mm golvbeläggning antracit 6 VE Uttagsenhet E09 5mm golvbeläggning svart 6 VE Uttagsenhet E09 12mm golvbeläggning antracit 5 VE Uttagsenhet E09 12mm golvbeläggning svart 5 VE Lockinlägg för uttagsenhet VE09 VEDEE09P1 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: 141,3 x 239 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 Lockinlägg av papp för VE09 1mm 300 VEDEE09P1 Lockinlägg av papp för VE09 2mm 300 VEDEE09P2 Uttagsenhet VQ06 - För upp till 6 installationsapparater i 2 apparatdosor GTVR300, GBVR300, GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: 219 x 219 mm - Inbyggnadsmått: 200 x 200 mm VQ Uttagsenhet Q06 5mm golvbeläggning antracit 7 VQ Uttagsenhet Q06 5mm golvbeläggning svart 7 VQ Uttagsenhet Q06 12mm golvbeläggning antracit 6 VQ Uttagsenhet Q06 12mm golvbeläggning svart 6 VQ Lockinlägg för uttagsenhet VQ06 VEDEQ06P1 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: 145,3 x 187 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 Lockinlägg av papp för VQ06 1mm 300 VEDEQ06P1 Lockinlägg av papp för VQ06 2mm 300 VEDEQ06P2 16 Rätt till tekniska förändringar förbehålles

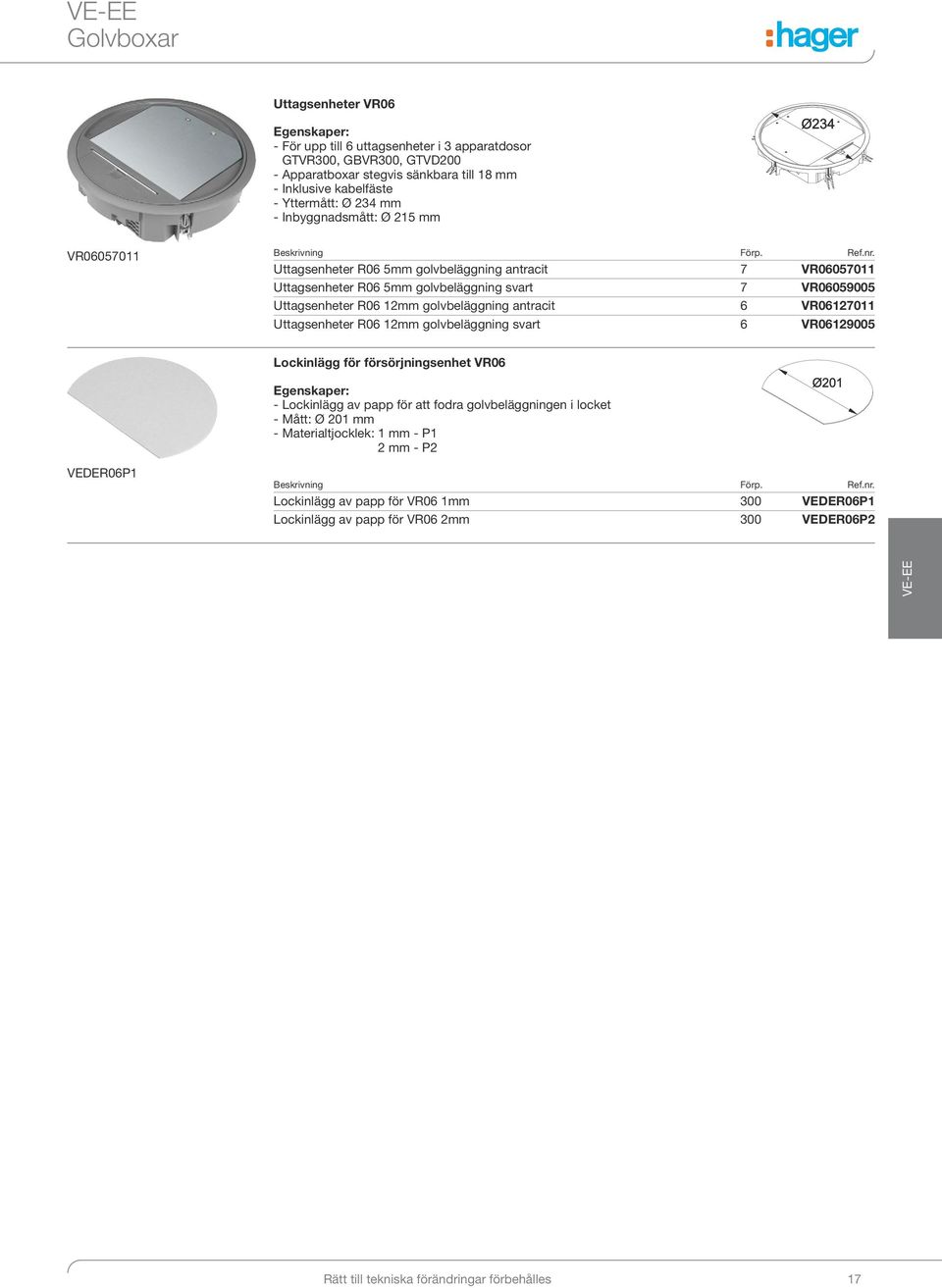

17 Golvboxar Uttagsenheter VR06 - För upp till 6 uttagsenheter i 3 apparatdosor GTVR300, GBVR300, GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Inklusive kabelfäste - Yttermått: Ø 234 mm - Inbyggnadsmått: Ø 215 mm VR Uttagsenheter R06 5mm golvbeläggning antracit 7 VR Uttagsenheter R06 5mm golvbeläggning svart 7 VR Uttagsenheter R06 12mm golvbeläggning antracit 6 VR Uttagsenheter R06 12mm golvbeläggning svart 6 VR Lockinlägg för försörjningsenhet VR06 - Lockinlägg av papp för att fodra golvbeläggningen i locket - Mått: Ø 201 mm - Materialtjocklek: 1 mm - P1 2 mm - P2 VEDER06P1 Lockinlägg av papp för VR06 1mm 300 VEDER06P1 Lockinlägg av papp för VR06 2mm 300 VEDER06P2 Rätt till tekniska förändringar förbehålles 17

18 Golvboxar i rostfritt stål - Uttagsenhet av rostfritt stål - Av rostfritt stål enligt DIN EN för torra utrymmen och torrstädade golv - Med mattskyddsram för beläggningstjocklek 12 mm - Universal-infästningssats för inbyggnad i golvboxar, kanalsystem, dubbel- eller installationsgolv - Min. inbyggnadsdjup med 12 mm golvbeläggning: 77 mm Material Rostfritt stål Ytterligare data i den tekniska bilagan, från sidan 27 Uttagsenhet VQ12 av rostfritt stål - För upp till 12 uttagsenheter i 3 apparatdosor GTVR400, GBVR400, GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Yttermått: 267 x 267 mm - Inbyggnadsmått: 244 x 244 mm VEQ1212E Uttagsenhet Q12 av rostfritt stål 1 VEQ1212E Uttagsenhet VE09 av rostfritt stål - För upp till 9 uttagsenheter i 3 apparatdosor GTVR300, GBVR300, GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Yttermått: 224 x 276 mm - Inbyggnadsmått: 200 x 253 mm VEE0912E Uttagsenhet E09 av rostfritt stål 1 VEE0912E Uttagsenhet VQ06 av rostfritt stål - För upp till 6 uttagsenheter i 2 apparatdosor GTVR300, GBVR300, GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Yttermått: 223 x 223 mm - Inbyggnadsmått: 200 x 200 mm VEQ0612E Uttagsenhet Q06 av rostfritt stål 1 VEQ0612E 18 Rätt till tekniska förändringar förbehålles

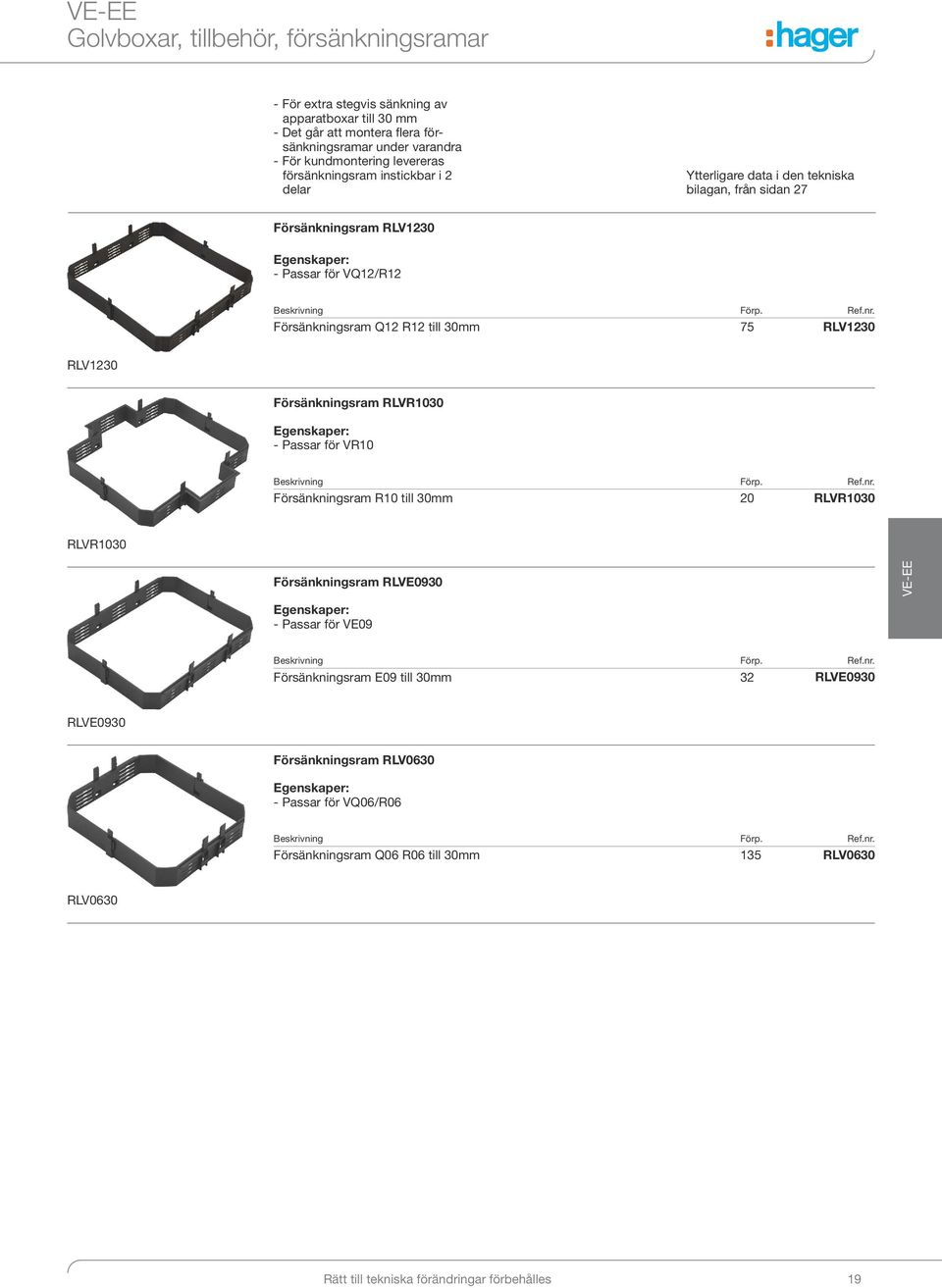

19 Golvboxar, tillbehör, försänkningsramar - För extra stegvis sänkning av apparatboxar till 30 mm - Det går att montera flera försänkningsramar under varandra - För kundmontering levereras försänkningsram instickbar i 2 delar Ytterligare data i den tekniska bilagan, från sidan 27 Försänkningsram RLV Passar för VQ12/R12 Försänkningsram Q12 R12 till 30mm 75 RLV1230 RLV1230 Försänkningsram RLVR Passar för VR10 Försänkningsram R10 till 30mm 20 RLVR1030 RLVR1030 Försänkningsram RLVE Passar för VE09 Försänkningsram E09 till 30mm 32 RLVE0930 RLVE0930 Försänkningsram RLV Passar för VQ06/R06 Försänkningsram Q06 R06 till 30mm 135 RLV0630 RLV0630 Rätt till tekniska förändringar förbehålles 19

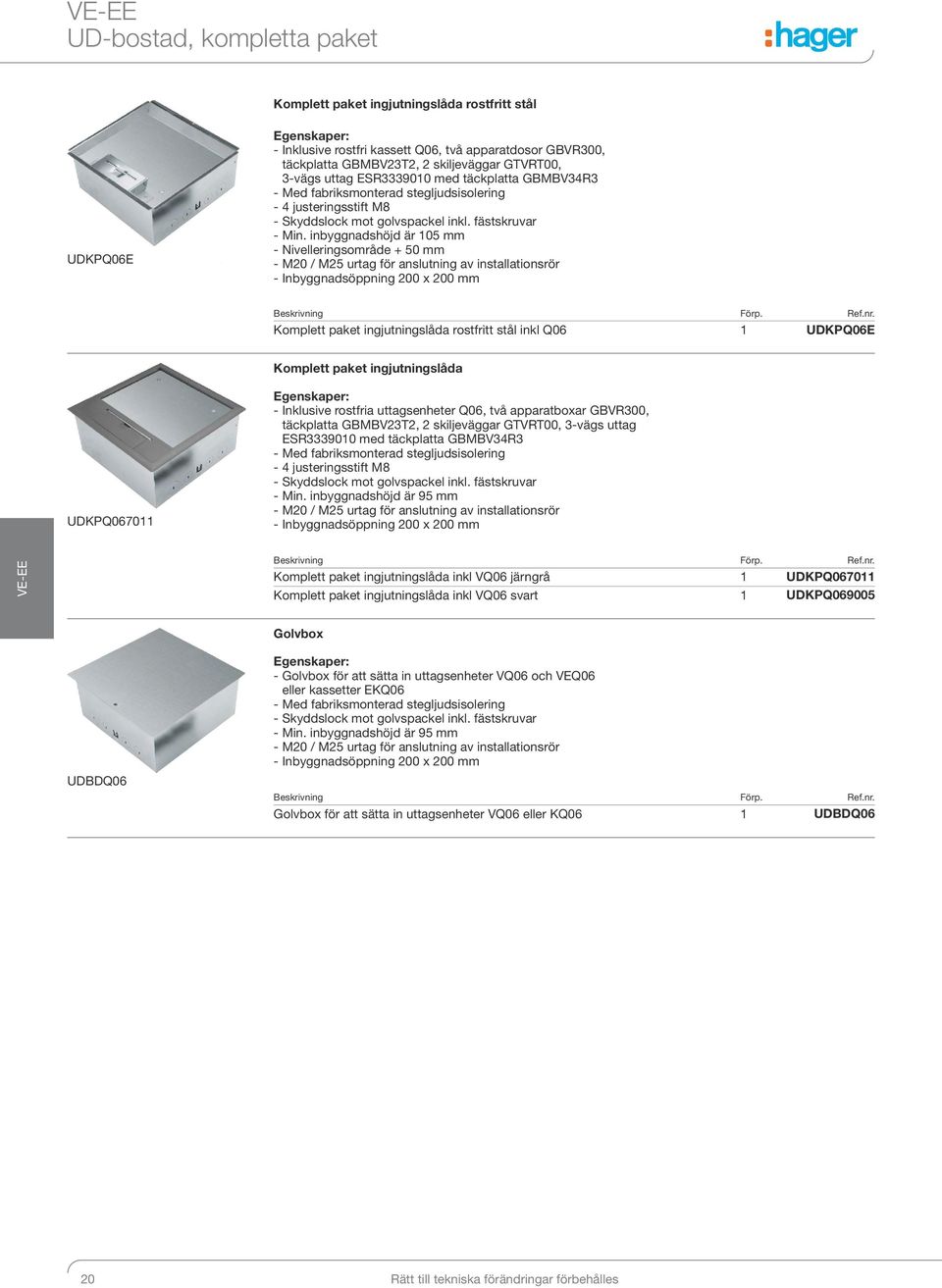

20 UD-bostad, kompletta paket Komplett paket ingjutningslåda rostfritt stål UDKPQ06E - Inklusive rostfri kassett Q06, två apparatdosor GBVR300, täckplatta GBMBV23T2, 2 skiljeväggar GTVRT00, 3-vägs uttag ESR med täckplatta GBMBV34R3 - Med fabriksmonterad stegljudsisolering - 4 justeringsstift M8 - Skyddslock mot golvspackel inkl. fästskruvar - Min. inbyggnadshöjd är 105 mm - Nivelleringsområde + 50 mm - M20 / M25 urtag för anslutning av installationsrör - Inbyggnadsöppning 200 x 200 mm Komplett paket ingjutningslåda rostfritt stål inkl Q06 1 UDKPQ06E Komplett paket ingjutningslåda UDKPQ Inklusive rostfria uttagsenheter Q06, två apparatboxar GBVR300, täckplatta GBMBV23T2, 2 skiljeväggar GTVRT00, 3-vägs uttag ESR med täckplatta GBMBV34R3 - Med fabriksmonterad stegljudsisolering - 4 justeringsstift M8 - Skyddslock mot golvspackel inkl. fästskruvar - Min. inbyggnadshöjd är 95 mm - M20 / M25 urtag för anslutning av installationsrör - Inbyggnadsöppning 200 x 200 mm Komplett paket ingjutningslåda inkl VQ06 järngrå 1 UDKPQ Komplett paket ingjutningslåda inkl VQ06 svart 1 UDKPQ Golvbox UDBDQ06 - Golvbox för att sätta in uttagsenheter VQ06 och VEQ06 eller kassetter EKQ06 - Med fabriksmonterad stegljudsisolering - Skyddslock mot golvspackel inkl. fästskruvar - Min. inbyggnadshöjd är 95 mm - M20 / M25 urtag för anslutning av installationsrör - Inbyggnadsöppning 200 x 200 mm Golvbox för att sätta in uttagsenheter VQ06 eller KQ06 1 UDBDQ06 20 Rätt till tekniska förändringar förbehålles

21 Små golvboxar rostfritt stål och brons - Massiv högkvalitativ golvbox av glättat rostfritt stålgjutgods eller bronsgjutgods - Skyddsklass IP20. Överkörbar. Diskret och elegant. Lämplig för golv, vägg eller möbel. - Bestyckad med ett uttag Rastec 45 och en datamodul RJ45 - Mattskyddsramen överlappar golvbeläggningens snittkant Ytterligare data i den tekniska bilagan, från sidan 27 Golvuttag, kvadratiskt - Minsta inbyggnadsdjup: 60 mm - Inbyggnadsmått: 101 x 101 mm - E - rostfritt stål - B - brons BSQRJ45R45E Golbox, kvadratisk 1-vägs och RJ45 rostfritt stål 1 BSQRJ45R45E Golbox, kvadratisk 1-vägs och RJ45 brons 1 BSQRJ45R45B Golvbox, rund - Minsta inbyggnadsdjup: 60 mm - Inbyggnadsmått: 101 x 101 mm - E - rostfritt stål - B - brons Golvbox rund 1-vägs och RJ45 rostfritt stål 1 BSRRJ45R45E Golvbox rund 1-vägs och RJ45 brons 1 BSRRJ45R45B BSRRJ45R45E Golvbox, kvadratisk med sidoöppning - Minsta inbyggnadsdjup: 48 mm - Inbyggnadsmått: 107 x 107 mm - E - rostfritt stål - B - brons BSFRJ45R45E Golvbox kvadratisk 1-vägs och RJ45 rostfritt stål 1 BSFRJ45R45E Golvbox kvadratisk 1-vägs och RJ45 brons 1 BSFRJ45R45B Rätt till tekniska förändringar förbehålles 21

22 Golvboxar för våtstädade golv Uttagsenhet för våtstädade golv för att sätta in kabelutgång av aluminium VANR Uttagsenhet med skyddsram för golvbeläggning av aluminium för våtstädade golv - Skyddsklass IP 66 - Lock komplett av aluminium med en spårstruktur - För upp till 12 uttagsenheter i 3 apparatboxar GTVR400, GBVR400 eller GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En kabelutgång av aluminium måste vid behov beställas extra - Yttermått beläggningsram: Ø 325 mm - Inbyggnadsöppningsmått: Ø 306 mm - Inbyggnadshöjd från 70 mm för GBVR400 och GTVD300 - Inbyggnadshöjd från 80 mm för GTVR400 - Material: Aluminium - Utförande: R - aluminium spårstruktur R svart - aluminium spårstruktur, svart markerad HB - med infästningssats för hålgolv BD - med infästningssats för golvboxar Uttagsenhet R12 m set HB våtstädade Al-Tub R 3 VANR1200 Uttagsenhet R12 m set BD våtstädade Al-Tub R 3 VANR1201 Uttagsenhet R12 m set HB våtstädade Al-Tub R svart 1 VANR Uttagsenhet R12 m set BD våtstädade Al-Tub R svart 1 VANR Uttagsenhet för våtstädade golv för att sätta in kabelutgång av aluminium VANR Uttagsenhet med skyddsram för golvbeläggning av aluminium för våtstädade golv - Skyddsklass IP 66 - Lock komplett av aluminium och för inklistring av beläggning med 3 mm tjocklek (t. ex. PVC, linoleum eller aluminiumgolvplåt) - För upp till 12 uttagsenheter i 3 apparatdosor GTVR400, GBVR400 eller GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En kabelutgång av aluminium måste vid behov beställas extra - Yttermått beläggningsram: Ø 325 mm - Inbyggnadsöppningsmått: Ø 306 mm - Inbyggnadshöjd från 70 mm för GBVR400 och GTVD300 - Inbyggnadshöjd från 80 mm för GTVR400 - Material: Aluminium - Utförande: HB - med infästningssats för hålgolv BD - med infästningssats för golvboxar Uttagsenhet R12 m set HB våtstädade Al-Tub 3mm 1 VANR12003 Uttagsenhet R12 m set BD våtstädade Al-Tub 3mm 1 VANR Rätt till tekniska förändringar förbehålles

23 Golvboxar för våtstädade golv Uttagsenhet för våtstädade golv med kabelutgång av polyamid VANR1200TU - Uttagsenhet med skyddsram för golvbeläggning av aluminium för våtstädade golv - Skyddsklass IP 66 - Lock komplett av aluminium med en spårstruktur - För upp till 12 installationsapparater i 3 apparatboxar GTVR400, GBVR400 eller GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En tubkabelutgång av polyamid är integrerad i locket och kan genom att den flyttas om 180 användas som kabelutgång - Yttermått beläggningsram: Ø 325 mm - Inbyggnadsöppningsmått: Ø 306 mm - Inbyggnadshöjd från 105 mm för GBVR400 och GTVD300 - Inbyggnadshöjd från 115 mm för GTVR400 - Material: Aluminium - Utförande: R - aluminium spårstruktur R svart - aluminium spårstruktur, svart markerad HB - med infästningssats för installationsgolv BD - med infästningssats för golvboxar Uttagsenhet R12 m set HB våtstädade PA-Tub Al R 1 VANR1200TU Uttagsenhet R12 m set BD våtstädade PA-Tub Al R 1 VANR1201TU Uttagsenhet R12 m set HB våtstädade PA-T Al R svart 1 VANR TU Uttagsenhet R12 m set BD våtstädade PA-T Al R svart 1 VANR TU Uttagsenhet för våtstädade golv med kabelutgång av polyamid VANR12003TU - Uttagsenhet med skyddsram för golvbeläggning av aluminium för våtstädade golv - Lock komplett av aluminium och för inklistring av beläggning med 3 mm tjocklek (t. ex. PVC, linoleum eller aluminiumdurkplåt) - För upp till 12 uttagsenheter i 3 apparatdosor GTVR400, GBVR400 eller GTVD300 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En kabelutgång av polyamid är integrerad i locket och kan genom att den flyttas om 180 användas som kabelutgång - Yttermått beläggningsram: Ø 325 mm - Inbyggnadsmått: Ø 306 mm - Inbyggnadshöjd från 105 mm för GBVR400 och GTVD300 - Inbyggnadshöjd från 115 mm för GTVR400 - Material: Aluminium - Utförande: HB - med infästningssats för installationsgolv BD - med infästningssats för golvboxar Uttagsenhet R12 m set HB våtstädade PA-T Al 3mm 1 VANR12003TU Uttagsenhet R12 m set BD våtstädade PA-T Al 3mm 1 VANR12013TU Rätt till tekniska förändringar förbehålles 23

24 Golvboxar för våtstädade golv Uttagsenheter för våtstädade golv för att sätta in kabelutgång av aluminium VANR Uttagsenheter med skyddsram för golvbeläggning av aluminium för våtstädade golv - Lock komplett av aluminium med en spårstruktur - För upp till 6 installationsapparater i 3 apparatboxar GTVR300, GBVR300 eller GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En tubkabelutgång av aluminium måste vid behov beställas extra - Yttermått beläggningsram: Ø 253 mm - Inbyggnadsmått: Ø 242 mm - Inbyggnadshöjd från 70 mm för GBVR300 och GTVD200 - Inbyggnadshöjd från 80 mm för GTVR300 - Material: Aluminium - Utförande: HB - med infästningssats för installationsgolv BD - med infästningssats för golvboxar Uttagsenheter R2 m set HB våtstädade Al-Tub R svart 1 VANR Uttagsenheter R2 m set BD våtstädade Al-Tub R svart 1 VANR Uttagsenheter för våtstädade golv för att sätta in kabelutgång av aluminium VANR Uttagsenheter med skyddsram för golvbeläggning av aluminium för våtstädade golv - Lock komplett av aluminium och för inklistring av beläggning med 3 mm tjocklek (t. ex. PVC, linoleum eller aluminiumdurkplåt) - För upp till 6 uttagsenheter i 3 apparatdosor GTVR300, GBVR300 eller GTVD200 - Apparatboxar stegvis sänkbara till 18 mm - Infästningssats för dubbelgolv på begäran - En kabelutgång av aluminium måste vid behov beställas extra - Yttermått beläggningsram: Ø 253 mm - Inbyggnadsmått: Ø 242 mm - Inbyggnadshöjd från 70 mm för GBVR300 och GTVD200 - Inbyggnadshöjd från 80 mm för GTVR300 - Material: Aluminium - Utförande: HB - med infästningssats för installationsgolv BD - med infästningssats för golvboxar Uttagsenheter R2 m set HB våtstädade Al-Tub 3mm 1 VANR2003 Uttagsenheter R2 m set BD våtstädade Al-Tub 3mm 1 VANR Rätt till tekniska förändringar förbehålles

25 Beställningsnummerstruktur Uttagsenheter - Insatsenheter Beteckning Form/antal installationsapparater Golvbeläggningsurtag /lockinlägg - papp V = uttagsenhet VE = uttagsenhet rostfritt stål VD = ändlock VEDE = uttagsenhet lockinlägg VDDE = ändlock lockinlägg Y R06 = rund 215 mm R10 = rund 275 mm R12 = rund 306 mm Q06 = kvadratisk 200 x 200 mm Q12 = kvadratisk 244 x 244 mm Q09 = kantig 200 x 253 mm Y 05 = 5 mm golvbeläggning 12 = 12 mm golvbeläggning P1 = lockinlägg materialtjocklek 1 mm P2 = lockinlägg materialtjocklek 2 mm Färg/material Z 7011 = RAL 7011, antracit 9005 = RAL 9005, svart E = rostfritt stål Uttagsenheter - Insatsenheter - justerbara rostfria kassetter Beteckning Material EK = rostfri kassett Form/antal uttagsenheter Utförande Kassetthöjd X Y Z R06 = rund 215 mm R12 = rund 306 mm Q06 = kvadratisk 200 x 200 mm Q12 = kvadratisk 244 x 244 mm 00BL = blind 00TM = tubmonteringssats 00LE = kabelutgång, kantig 1 = invändigt 23 mm - utvändigt 28 mm 2 = invändigt 38 mm - utvändigt 43 mm Uttagsenheter - Insatsenheter - justerbara rostfria kassetter - tillbehör - kabelutgång Beteckning Typ Material Ytterdiameter TU = tub X Y Z LA = kabelutgång SS000 = nyckel till lock A = aluminium 105 = 105 mm Uttagsenheter - Insatsenheter - justerbara rostfria kassetter - tillbehör - justeringssats Beteckning Typ Nivelleringsområde EK = rostfri kassett Y Z NS = nivelleringssats 075 = mm 120 = mm 165 = mm Uttagsenheter - Insatsenheter - tillbehör - försänkningsram Beteckning Form/antal uttagsenheter Försänkningsramens höjd RLV = försänkningsram Y 12 = för Q12 och R12 R10 = för R10 E09 = för E09 06 = för Q06 och R06 Z 30 = omkring 30 mm Uttagsenheter - Insatsenheter, serviceboxar, tillbehör Beteckning Utförande Utförande Storlek Material överdel UD = ingjutningslåda W X Y Z A = servicebox LA = kabelutgång för serviceboxar R = rund Q = kvadratisk 0000 = för alla serviceboxar 125 = 125 mm A = aluminium Uttagsenheter - Insatsenheter - bostad, kompletta paket Beteckning Typ Färg/material UDKP = ingjutningslåda, komplett paket UDBD = ingjuten golvbox Y Q06 = kvadratisk 200 x 200 mm Z 7011 = RAL 7011, antracit 9005 = RAL 9005, svart E = rostfritt stål Rätt till tekniska förändringar förbehålles 25

26 Beställningsnummerstruktur Uttagsenheter - Insatsenheter - golvuttag Beteckning Form Bestyckning Färg/material BS = golvuttag X Y Z Q = kvadratisk/uppfällbar R = rund/uppfällbar F = sidoöppning/kvadratisk RJ45R45 = Dataanslutning RJ45 och uttag Rastec 45 E = rostfritt stålgjutgods B = bronsgjutgods Uttagsenheter - Insatsenheter - uttag Beteckning Antal installationsfält Färg GBZ = apparatboxuttag Y Z 2 = två fält 1 x fram 1 x bak 4 = fyra fält 2 x fram 2 x bak 8 = åtta fält 4 x fram 4 x bak 7011 = RAL 7011, antracit 9005 = RAL 9005, svart Försörjningsenheter - Insatsenheter - uttag - tillbehör Beteckning Tillbehör Typ Färg GBZ = apparatboxuttag X Y Z W = installationsvägg KR00 = klämring B = blind N = standard D R1 = 1 x Rastec R2 = 2 x Rastec C = 1 x CEE 7011 = RAL 7011, antracit 9005 = RAL 9005, svart Uttagsenheter - Insatsenheter - apparatboxar Beteckning Typ Antal uttagsboxar/adaptertyp Färg GB = apparatbox X Y Z ES M = insats jordat uttag = för 2 installationsapparater Mosaic MAR = adapterram för Rastec 50 x 50 mm på 45 x 45 mm 2 = två uttagsboxar 5050 = Rastec 50 x 50 mm 5045 = 50 x 50 till 45 x 45 mm 9010 = RAL 9010, fjällvit 2004 = RAL 2004, orange 3000 = RAL 3000, röd Uttagsenheter - Insatsenheter - våtstädade golv Beteckning VAN = uttagsenhet aluminium (skyddsram golvbeläggn.) våtstädade golv Form/antal installationsapparater W R12 = rund för upp till 12 installationsapparater R2 = rund för upp till 6 installationsapparater Infästningssats Typ/färg Färg/material X 00 = med infästningssats för hålgolv 01 = med infästningssats för golvboxar Y = aluminium, räfflad 9005 = RAL 9005, svarta spår, färgmässigt markerade 03 = för inklistring av 3 mm beläggning Z TU = tub av polyamid integrerad 26 Rätt till tekniska förändringar förbehålles

27 Insatsenheter Insatsenheter - allmän beskrivning - funktionssätt och användning Infästningssats För alla golvsystem behövs endast en enhetlig infästningssats. Säkert monterad Greppbygeln är stadigt monterad i lockets klaff. Även om du drar kraftigt går det inte att slita ut kabelutgången. 12 mm Det går att klistra in olika beläggningstjocklekar i locket, upp till 12 mm. Instickbara Instickbara försänkningsramar utformade som hela enheter, kan du snäppa in underifrån i uttagsenheten. Plattkedja En plattkedja går att ansluta snyggt till alla uttagsenheter via en adapter. Rätt till tekniska förändringar förbehålles 27

28 Infästningssats för golvsystem Montering i golvboxar - montering i dubbelgolv- montering i hålgolv Det spelar ingen roll i vilket golvsystem du sätter in uttagsenheter, du har alltid hjälp av samma infästningssats. Du behöver inte längre välja mellan olika infästningssatser när du beställer. Alla uttagsenheter är redan utrustade med den här infästningssatsen, med undantag för VAN12 för våtstädade golv. Med en ny typ av vippmekanism säkerställs att metallklornas kraft alltid används på rätt sätt. Vid användning i en golvbox trycks klon ända upp under monteringsplåten. På dubbelgolv pressas klorna från sidan och underifrån in i dubbelgolvet med hajliknande tänder. Om golvplattan är tjockare än 50 mm eller vid montering i hålgolv, pressas klorna in från sidan. Montering i golvboxar Montering i dubbelgolv Montering i installationsgolv 28 Rätt till tekniska förändringar förbehålles

29 En infästningssats för alla golvsystem Inbyggnadsdjup Uttagsenheterna från Hager erbjuder en passande lösning för nästan alla situationer. Från 70 mm golvspackelnivå kan du montera GBVR400 eller GBVR300 för jordade uttag och GTVD300 eller GTVD200 för datateknik. Från 80 mm golvspackelnivå kan du montera GTVR400 och GTVR300 för jordade uttag. Ligger golvspackelnivån över 100 mm går det till och med att montera apparatdosorna djupare med hjälp av en försänkningsram. Därmed får du mer plats för bekväma insticksmöjligheter i golvboxen. Apparatdosa i översta snäppläge Inbyggnadsdjup: från 80/70 mm Apparatdosa i nedersta snäppläge Inbyggnadsdjup: från 100/90 mm Apparatdosa med försänkningsram Inbyggnadsdjup: från 110/100 mm Rätt till tekniska förändringar förbehålles 29

30 Måttuppgifter Försörjningsenheter, rektangulära och kvadratiska Uttagsenheter VQ12 Yttermått [mm] Inbyggnadsmått [mm] Golvbeläggning 263 x x mm 12 mm Uttagsenheter VE09 Yttermått [mm] Inbyggnadsmått [mm] Golvbeläggning 219 x x mm 12 mm Uttagsenheter VQ06 Yttermått [mm] Inbyggnadsmått [mm] Golvbeläggning 219 x x mm 12 mm Uttagsenheter, runda Uttagsenheter VR12 Yttermått Inbyggnadsmått Golvbeläggning Ø 325 mm Ø 306 mm 5 mm 12 mm Uttagsenheter VR10 Yttermått Inbyggnadsmått Golvbeläggning Ø 294 mm Ø 275 mm 5 mm 12 mm Uttagsenheter VR06 Yttermått Inbyggnadsmått Golvbeläggning Ø 234 mm Ø 215 mm 5 mm 12 mm Försörjningsenheter av aluminium Uttagsenheter VANR12003TU Yttermått Inbyggnadsmått Golvbeläggning Ø 325 mm Ø 306 mm 3 mm Uttagsenheter VANR12003 Yttermått Inbyggnadsmått Golvbeläggning Ø 325 mm Ø 306 mm 3 mm 30 Rätt till tekniska förändringar förbehålles

31 Maximal bestyckning av uttag Uttagsenheter, rektangulära och kvadratiska Uttagsenheter VQ12 Antal uttag Bestyckning apparatdosa [max. st.] 12 3 x GTVR400/GBVR400 Uttagsenheter VE09 Antal uttag Bestyckning apparatdosa [max. st.] 9 3 x GTVR300/GBVR300 Uttagsenheter VQ06 Antal uttag Bestyckning apparatdosa [max. st.] 6 2 x GTVR300/GBVR300 Uttagsenheter, runda Uttagsenheter VR12 Antal uttag Bestyckning apparatdosa [max. st.] 12 3 x GTVR400/GBVR400 Uttagsenheter VR10 Antal uttag Bestyckning apparatdosa [max. st.] 10 1 x GTVR x GTVR300/1 x GBVR x GBVR300 Uttagsenheter VR06 Antal uttag Bestyckning apparatdosa [max. st.] 6 2 x GTVR300/GBVR300 Uttagsenheter av aluminium Uttagsenheter VAN R12 Antal uttag Bestyckning apparatdosa [max. st.] 12 3 x GTVR400/GBVR400 Rätt till tekniska förändringar förbehålles 31

32 Uttagsenheter för våtstädade golv Uttagsenheter för våtstädade golv Spårstruktur Standardutförandet med aluminiumspår kännetecknas av en homogen design utan störande avbrott. 3 mm beläggning En beläggning med 3 mm tjocklek kan klistras in i uttagsenhet VANR12 (t.ex. PVC, linoleum eller aluminiumdurkplåt) Aluminium Lock och skyddsram för golvbeläggning är tillverkade helt av aluminium. Högre belastningar Utförandet med lock av aluminium med spårstruktur är överkörbart och dimensionerat för högre belastningar. 32 Rätt till tekniska förändringar förbehålles

33 Rostfria kassetter Allmänna anvisningar: Våtstädning Kassetterna i utförande BL (blind) och TM (monteringssats) är lämpliga för våtstädade golv. När det gäller utförande LE (med kabelutgång) avråder vi från våtstädning. Steglöst En steglös höjdjustering är möjligt med gängstift. Snäppstege Med en i höjdled borttagbar snäppstege kan du placera apparaten djupare. Försänkningsram Vidare finns möjligheten att sätta in en försänkningsram. Solitt Karaktäristiskt för enheterna är deras kompakta former. Rätt till tekniska förändringar förbehålles 33

34 Monteringsanvisning, UDS-bostad Allmänna anvisningar: Kombinerbart Golvboxen UDS-bostad är lämplig för montering av uttagsenhet VQ06 eller den justerbara rostfria kassetten EKQ06. Jordning För systemkomponenterna ska jordningsåtgärder ingå enligt DIN VDE Observera våra Allmänna anvisningar och anvisningarna till andra hantverkare (t.ex. golvläggare, golvspackelläggare). 34 Rätt till tekniska förändringar förbehålles

35 Monteringsanvisning, UDS-bostad Fäst plåtlådan på obehandlat golv Placera vid behov underlägg under plåtlådan Anslut installationsrör Fäst plåtlådan på det obehandlade golvet med två skruvar. Om det behövs, placera dessförinnan ett underlägg under plåtlådan för önskad höjd. Detta är beroende av det efterföljande golvspacklets nivå. Bryt upp de stansningar för installationsrör som behövs och för in installationsröret. Urstansningar för M25 och för M20 storlekar är lämpligt. Täta plåthuset Montera skyddslock Lägg ut golvspackel Täta plåthuset med tejp som skydd mot inträngande golvspackel. Montera skyddslocket på plåtlådan med två skruvar. Detta fungerar som skydd när du lägger golvspacklet. Lägg golvspacklet kant i kant upp till plåtlådans överkant. Ta bort skyddslock Lägg ut golvbeläggning Sätt in uttagsenhet VQ06 Ta bort skyddslocket när golvspacklet härdat fullständigt. Lägg ut golvbeläggningen. Låt inbyggnadsöppningen på 200 x 200 mm vara öppen. Sätt in uttagsenhet VQ06 uppifrån i inbyggnadsöppningen. Rätt till tekniska förändringar förbehålles 35

36 Monteringsanvisning, UDS-bostad Sätt fast uttagsenhet VQ06 Förbered kassett EKQ06 Sätt in kassett EKQ06 Dra åt uttagsenhetens fyra infästningssatser med den batteridrivna skruvdragaren. Dra av och ta bort fästkonsoler och isolerskikt från justeringsstiften. Sätt in kassetten uppifrån i inbyggnadsöppningen. Tryck in justeringsstiften i UDSbostads isolerskikt. Justerbar kassett EKQ06 Klistra fast golvbeläggning Rikta upp kassetten till önskad höjd med de fyra justeringsstiften. Kassettramen ska sluta till kant i kant med det färdiga golvets överkant. Skär till golvbeläggningen i passande storlek och klistra in i kassettlocket. 36 Rätt till tekniska förändringar förbehålles

37 Golvbox för golv, vägg eller möbel Allmänna anvisningar: Massivt högkvalitativt golvuttag av glättat rostfritt stålgjutgods eller bronsgjutgods Skyddsklass IP20, överkörbart, diskret och elegant. Lämplig för golv, vägg eller möbel. - Bestyckad med ett uttag Rastec 45 och en datamodul RJ45. Det finns två olika versioner att välja mellan. Med den första varianten kan du sänka ned uttaget och datamodulen helt och hållet. På den andra varianten går det att stänga två klaffar som en skåpsdörr. Rätt till tekniska förändringar förbehålles 37

38 Monteringsanvisningar, golvboxar Allmänna anvisningar: Nedanstående monteringsanvisning avser en montering av Uttagsenheten VR12 och gäller även för andra uttagsenheter. Montering i universalgolvbox Montering i installations- eller dubbelgolv Lägg ut golvbeläggning Byt ut skyddslocket till golvspackel mot det erforderliga monteringslocket UDM3306R12. Gör en inbyggnadsöppning med 306 mm diameter (tolerans + 1 mm) i installationseller dubbelgolvet. För hårda beläggningar som trä, PVC eller klinker ska en lämplig fog läggas runt uttagsenheten. Kontrollera infästningssats Rikta upp uttagsenhet Sätt fast uttagsenhet Sätt in uttagsenheten i inbyggnadsöppningen. Rikta upp uttagsenheten i förhållande till rumsförhållandena. Observera här riktningen på klaffens öppning. Dra åt infästningssatsens invändiga skruvar korsvis (krysspår H2). 38 Rätt till tekniska förändringar förbehålles

39 Monteringsanvisningar, golvboxar Klistra fast golvbeläggning Alternativ borttagning av lockklaff Lossa snäppfunktion Skär ut golvbeläggningen så att den passar exakt och klistra in i försörjningsenhetens lock. För att underlätta monteringen kan du alternativt lossa lockklaffen från ramen. Öppna klaffen och dra i riktning bort från gångjärnet. Nu kommer du åt skruvarna till infästningssatsen och ett avlångt hål på gångjärnet. Stick in en spårskruvmejsel bredvid 4 mm hålet mellan gångjärnet och låsklacken. Tryck med skruvmejseln, sväng den samtidigt mot lockklaffen och lossa därmed låsklacken. Dra ut locket uppåt Lossa kvadratiskt lock Sätt in apparatdosa Dra ut locket uppåt. Samtidigt vickar du gångjärnsplåten växelvis åt vänster och höger ur sätet. På ett kvadratiskt lock lossar du lockets låsklack genom att vrida en gång med en skruvmejsel. Sätt in apparatboxen med en sida i avsedd snäppstege. Låsklackarna måste hörbart klicka in på båda sidor i snäppstegen. Använd skruvmejseln Böj tappen inåt. Positionera apparatdosan Sätt in skruvmejseln i tappens öppning. Därmed kan du styra apparatboxens tapp optimalt. Böj apparatboxens tapp inåt med hjälp av skruvmejseln. För apparatboxen till önskad höjd med hjälp av skruvmejseln. Rätt till tekniska förändringar förbehålles 39

40 Monteringsanvisningar, uttagsenheter Snäpp fast apparatdosan Snäpp fast motsatt sida Lossa apparatdosan Snäpp fast apparatdosans tapp på önskad höjd med hjälp av skruvmejseln. Låsklacken måste snäppa fast hörbart. Enligt samma princip som vid tidigare arbetsmoment snäpper du fast apparatdosan på den motsatta sidan i försörjningsenheten. Sätt in skruvmejseln snett i perforeringen och lossa apparatdosans låsklack från försörjningsenheten genom att vrida uppåt. Dra ut apparatdosans tapp Placera apparatdosan Snäpp fast apparatdosan Vicka apparatdosans tapp inåt med hjälp av skruvmejseln och dra ut den ur försörjningsenhetens perforering. För apparatdosan till önskad höjd med hjälp av skruvmejseln. Snäpp fast apparatdosans tapp på önskad höjd med hjälp av skruvmejseln. Låsklacken måste snäppa fast hörbart. 40 Rätt till tekniska förändringar förbehålles

41 Monteringsanvisning, uttagsenhet VANR12 Allmänna anvisningar: Rengöring Varje gång locket stängs måste alla tätningsområden rengöras noggrant. Montering i universalgolvbox Montering i installations- eller dubbelgolv Lägg ut golvbeläggning Byt ut skyddslocket till golvspackel mot det erforderliga monteringslocket UDM3306R12. Gör en inbyggnadsöppning med 306 mm diameter (tolerans + 1 mm) i installationseller dubbelgolvet. För hårda beläggningar som trä, PVC eller klinker ska en lämplig töjningsfog läggas in vid uttagsenheten. Täta uttagsenhet Kontrollera infästningssats Rikta upp uttagsenhet Lägg på lämpligt tätningsmaterial på beläggningsramens underyta. Kontrollera infästningssatsens avstånd vad gäller golvets aktuella påbyggnadshöjd och tryck in uttagsenheten i monteringsöppningen. Om den inte går lätt att trycka in, skruva ut infästningssatsens skruvar ytterligare tills infästningssatsen griper under golvplattan. Rikta upp uttagsenheten i förhållande till rumsförhållandena. Observera här riktningen på klaffens öppning. Rätt till tekniska förändringar förbehålles 41

42 Monteringsanvisning, uttagsenhet VANR12 Sätt fast uttagsenhet Alternativ borttagning av lockklaff Lossa snäppfunktion Skruva fast de invändiga skruvarna på infästningssatsen. För att underlätta monteringen kan du alternativt lossa lockklaffen från ramen. Öppna klaffen och dra i riktning bort från gångjärnet. Nu kommer du åt skruvarna till infästningssatsen och ett avlångt hål på gångjärnet. Stick skruvmejseln genom det avlånga hålet i gångjärnsplåten tills motståndet är märkbart. Tryck med skruvmejseln, sväng den samtidigt mot lockklaffen. Rörelsen lossar spärren med ett lätt ryck. Dra locket uppåt Uttagsenhet med golvbeläggning Klistra fast polyamidenheten Dra ut locket uppåt. Samtidigt vickar du gångjärnsplåten växelvis åt vänster och höger ur sätet. Uttagsenheten finns även som tillval för att klistra fast beläggning med 3 mm tjocklek. Skär ut beläggningen för exakt passning. Utvändig-Ø = 293 mm Invändig-Ø på aluminiumtub = 107,5 mm Invändig-Ø på polyamidtub = 129,5 mm För uttagsenhet VANR1200TU är det nödvändigt att lägga på ett lämpligt tätningsmaterial på underytan av polyamidtubens beläggningsram efter att golvbeläggningen klistrats fast. Vicka upp locket av polyamid Vrid polyamidenhetens mittdel Sätt fast polyamidenhetens mittdel På VAN med polyamidtub sticker du in en skruvmejseln i de två avsedda perforeringarna i tur och ordning och trycker ut locket uppåt med en lyftrörelse. Ta ut kabelutgångens mittdel med handen och sätt på den igen efter att du vridit den 180. Nu kan du öppna försörjningsenhetens lock genom att du griper in i öppningen med handen och drar uppåt. Skruva fast tubens mittdel på uttagsenhetens lock med två skruvar som är fastklipsade i tublocket. Därmed är tuben skyddad mot sidokrafter och stannar kvar i sitt läge. 42 Rätt till tekniska förändringar förbehålles

43 Monteringsanvisning, uttagsenhet VANR12 För in kabeln Stäng polyamidenheten Skruva på locket av aluminium Öppna klaffen och stick in kabeln genom polyamidtubens öppning i ett uttag. Alla tätningsområden måste rengöras noggrant innan du stänger. Stäng uttagsenhetens lock noggrant. Snäpp in tublocket med bajonettlås på tubens mittdel och stäng. Därmed är försörjningsenheten sköljvattenskyddad (enligt DIN VDE 0634) 30 mm På VAN med aluminiumtub skruvar du upp tublocket av aluminium med nyckeln till lock TUSS000 och tar bort det. Nu kan du öppna försörjningsenhetens lock genom att du griper in i öppningen med handen och drar uppåt. Skruva in aluminiumtuben För in kabeln Stäng aluminiumtuben Skruva in aluminiumtuben TULAA105 i gängan på uttagsenhetens lock. Öppna klaffen och stick in kabeln genom aluminiumtubens öppning i ett uttag. Alla tätningsområden måste rengöras noggrant innan du stänger. Stäng uttagsenhetens lock noggrant. Skruva ihop tubens täckring med tublocket på tubens kabelutgång. Därmed är uttagsenheten sköljvattenskyddad (enligt DIN VDE 0634) 30 mm. Rätt till tekniska förändringar förbehålles 43

44 Apparatdosor - Insatser GB-EG Snabbanslutning Snabbare, säkrare och mer praktiskt. Apparatdosor och övriga tillbehör matchar varandra perfekt och går enkelt att ansluta tack vare låsklackar som passar exakt helt utan en krånglig hopskruvning. Det sparar tid och därmed kostnader. Bokstavlig talat i en handvändning går det att skapa en passande lösning för nästan alla krav. GB-EG
