GIS-stöd för prövning av små avlopp. Jane Hjelmqvist Emma Sjögren

Transkript

1 GIS-stöd för prövning av små avlopp Jane Hjelmqvist Emma Sjögren

2 Vad är GIS-stödet? GIS-stödet utgörs av kartor som visar risk för påverkan på recipient till följd av belastning från ett tillkommande avlopp. 3 konceptmodeller och 3 kartor Miljöskydd - fosfor Miljöskydd - kväve Hälsoskydd Resultaten åskådliggörs med färgskala på karta samma skala för alla tre kartor 0 Ett avlopp riskerar inte att påverka vatten inom DARO eller specifikt vatten 1 Ett avlopp har väldigt liten risk att påverka vatten inom DARO eller specifikt vatten 2 Ett avlopp har liten risk att påverka vatten inom DARO eller specifikt vatten 3 Ett avlopp riskerar att påverka vatten inom DARO eller specifikt vatten 4 Ett avlopp har stor risk att påverka vatten inom DARO eller specifikt vatten

3 Varför ett GIS-stöd? Stöd till inspektörer i prövning - bedömning av skyddsnivå Möjlighet till riskbaserad prioritering av tillsyn Likriktning på nationell nivå vid tillämpning av lagstiftning Skäliga och rättssäkra bedömningar

4 Hur togs GIS-stödet fram? Finansierat av 2014: Förstudie : Fortsatt utveckling Expertavstämning Remiss 7 kommuner Omfattande revidering : Färdigställande Uppskalning hela landet Test 19 kommuner, 2 miljöförbund (6 kommuner) Spridning (sommaren, hösten 2017) 3. Naturvårdsverket behöver, efter samråd med länsstyrelserna, ta fram underlag för, och utveckla föreskrifter och/eller andra styrmedel så att utsläppen av kväve och fosfor från enskilda avlopp reduceras till de ytvattenförekomster som inte uppnår, eller riskerar att inte uppnå, god ekologisk status på grund av övergödning. Åtgärd 1 Havs- och vattenmyndigheten ska a.fortsätta att arbeta med utveckling av styrmedel så att utsläppen av kväve och fosfor från enskilda avlopp minskas, samt b.i frågor kring prövning och tillsyn av enskilda avlopp, fortsätta att utveckla sin vägledning till länsstyrelser och kommuner.

5 Organisation 5 Projektgrupp Samarbete - Jane Hjelmqvist Emma Sjögren Christian Lundberg Retentionspotential Faruk Djodjic David Eveborn Ida Sylwan Expertgrupp Testkommuner : 7 kommuner 2017: 19 kommuner, 2 förbund

6 Om GIS-stödet

7 Förutsättningar Kvalitetssäkrad nationell data Användarvänligt och tillgängligt för alla kommuner Enkelt att uppdatera och utveckla Omfatta fosfor, kväve och hälsoskydd Baseras på kriterier i lagstiftning Sammanväga kriterier för hög skyddsnivå, MKN för ytvatten samt retention Resultera i bedömning av risk för påverkan på recipient Stöd till 2 kap 3 och delvis 2 kap 7, miljöbalken, ej lokaliseringsprövning Bedömning i enskilda fallet kvarstår

8 Från koncept till karta + =

9 Faktorer i konceptmodellerna Vattenmyndigheternas statusklassning avseende näringsämnen Miljökvalitetsnorm för ytvatten samt för fisk- och musselvatten Källfördelning näringsämnesbelastning recipienter Jordart Jorddjup Topografiska förutsättningar (topografiskt avstånd) Hydrologiska förutsättningar (tillrinningsområdesstorlek) Skyddade områden Bebyggelse Vattenskyddsområden Allmänna badplatser

10 Visningsmiljöer VISS Kommunens egen kartvisningsmiljö Google Earth

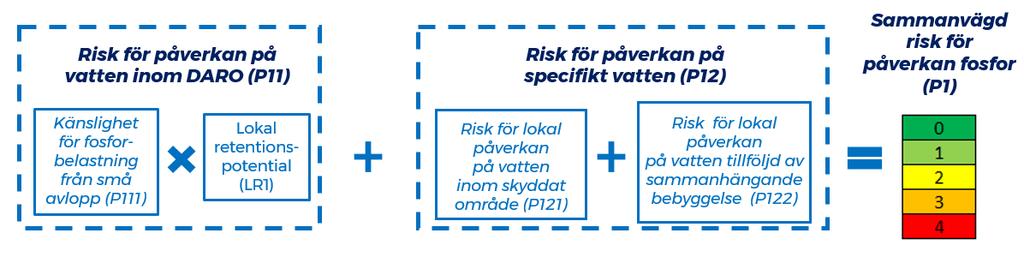

11 Risk för påverkan fosfor - konceptmodell Risk för påverkan på vatten inom DARO (P11) Risk för påverkan på specifikt vatten (P12) Sammanvägd risk för påverkan fosfor (P1) Känslighet för fosforbelastning från små avlopp (P111) Lokal retentionspotential (LR1) Risk för lokal påverkan på vatten inom skyddat område (P121) Risk för lokal påverkan på vatten tillföljd av sammanhängande bebyggelse (P122)

12 Risk för påverkan kväve - konceptmodell Risk för påverkan på kustvatten (N11) Känslighet för kvävebelastning från små avlopp (N111) Lokal retentionspotential (LR1) Risk för påverkan på specifikt vatten (N12) Risk för lokal påverkan på vatten inom skyddat område Risk för påverkan på enskild grundvattentäkt (N13) Sammanhängande bebyggelse (N131) Geologisk risk (GR1) Sammanvägd risk för påverkan kväve (N1)

13 Risk för påverkan hälsoskydd - konceptmodell Risk påverkan allmän grundvattentäkt (HS111) Risk för påverkan på grundvatten (HS11) Risk påverkan enskilda vattentäkter (HS112) Geologisk risk (GR1) Risk påverkan allmän ytvattentäkt (HS121) Risk för påverkan på ytvatten (HS12) Risk påverkan badplats (HS122)0 Lokal retentions -potential (LR1) Sammanvägd risk för påverkan hälsoskydd (HS1)

14 Här hittar du GIS-stödet Sök: GIS-stöd Handledning Rapport

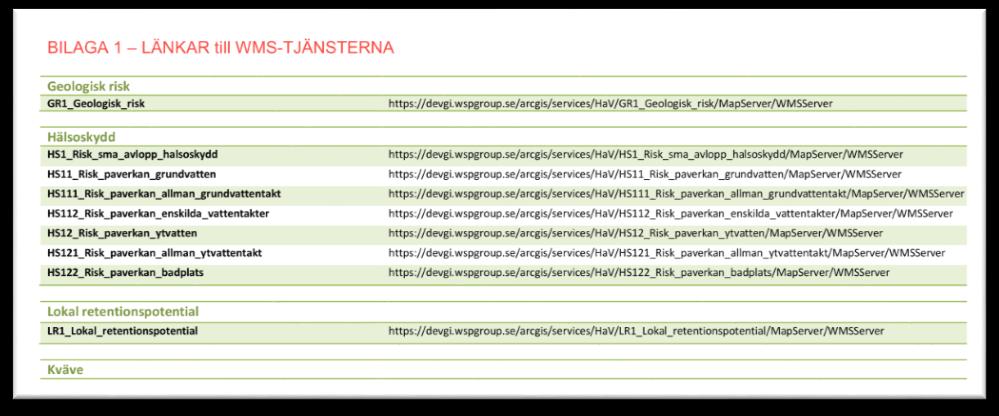

15 I handledningen hittar du länkar Tillgängliga som WMS-tjänster (WMS Web Map Service) Länkar WMS-tjänster Fosfor 6 st kartor Kväve 6 st kartor Hälsoskydd 7 st kartor Gemensamma (LR och GR), 2 st kartor Länkar VISS-bokmärken Fosfor Kväve Hälsoskydd ex.aspx?bookmark= ex.aspx?bookmark= aspx?bookmark=1809
