1 Fastighetskontoret, Göteborgs kommun Nya Munkebäck Underlag för detaljplan Teknisk PM Geoteknik Handläggare Granskare Elin Lindberg Roger Oscarsson Infrastructure AB Kvarnbergsgatan 2, Box 1551 SE Göteborg Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 Uppdragsnr: Nya Munkebäck 2 (9) Innehållsförteckning 1 UPPDRAG 3 2 GEOTEKNISKA UNDERSÖKNINGAR Tidigare utförda undersökningar Nu utförda undersökningar 3 3 MILJÖTEKNISKA UNDERSÖKNINGAR 3 4 UNDERLAG 4 5 PLANERAD BEBYGGELSE 4 6 OMRÅDESBESKRIVNING Topografi 4 7 BEFINTLIGA KONSTRUKTIONER 5 8 GEOTEKNISKA FÖRHÅLLANDEN Jordprofil Hydrogeologiska förhållanden Förorenad mark Radon 7 9 STABILITET 8 10 SÄTTNINGAR 9 11 GEOTEKNISKA REKOMMENDATIONER Grundläggning av byggnader Restriktioner Utförande och kontrollplan 9 12 MILJÖTEKNISKA REKOMMENDATIONER 9 13 OMGIVNINGSPÅVERKAN 9

3 Uppdragsnr: Nya Munkebäck 3 (9) 1 Uppdrag På uppdrag av Göteborgs Stads Fastighetskontor har Infrastructure AB utfört en översiktlig geoteknisk utredning för Kv.99 Möbelsnickaren i stadsdelen Kålltorp. Syftet med utredningen är att utgöra underlag för detaljplan för Nya Munkebäck. Parallellt med den geotekniska undersökningen har radonmätning samt översiktlig miljöteknisk undersökning utförts för att undersöka eventuell förekomst av markföroreningar. I föreliggande PM ges en sammanfattning och beskrivning av de geotekniska förhållandena inom området. Resultaten från den miljötekniska markundersökningen har arbetats in och redovisas gemensamt med den geotekniska utredningen. Syftet med denna PM är att utgöra underlag för fortsatt projektering och detaljplanearbete. 2 Geotekniska undersökningar Resultat från fält- och laboratorieundersökningar redovisas separat i Markteknisk undersökningsrapport/geoteknik&miljö, MUR/Geoteknik&Miljö, daterad Tidigare utförda undersökningar 1960, inför pålningsarbetet för grundläggning av Munkebäcksgymnasiet utfördes hejarsondering i 33 punkter för bestämning av bergnivån utförde Fastighetskontoret viktsondering i 5 punkter 2.2 Nu utförda undersökningar Under mars och april 2012 utförde Infrastructure geotekniska undersökningar omfattande Trycksondering i 9 punkter CPT-sondering i 3 punkter Kolvprovtagning i 1 punkt Vingförsök i 1 punkt Störd provtagning i 9 punkter 3 Miljötekniska undersökningar I samband med de geotekniska undersökningarna utfördes även miljöteknisk provtagning i 8 punkter med analys avseende på metaller, oljekolväten och PAH. Mätning av markradon utfördes i 3 punkter. Resultaten från miljöprovtagningen redovisas i tillsammans med de geotekniska undersökningarna i ovan nämnd MUR/Geoteknik&Miljö.

4 Uppdragsnr: Nya Munkebäck 4 (9) 4 Underlag Grundkarta från 1920 på vilken bland annat dåvarande bäckravin för Munkebäcken finns redovisad Samlingskarta och grundkarta över området erhållen från beställaren Grundvattenobservationer från Gatubolagets grundvattendatabas, i närliggande områden Relationsritning från SBK.s arkiv med erhållna pålstopp från grundläggning av skolbyggnaden 5 Planerad bebyggelse Planerade byggnader för kvarteret Möbelsnickaren är bostäder i form av lamellhus, 4-6 våningar, i gårdsbildningar. Under husen planeras ett källarplan med parkeringsgarage. I den södra delen av området planeras en utveckling av den befintliga parken. 6 Områdesbeskrivning Det aktuella området, kvarteret Möbelsnickaren, är beläget norr om Munkebäcks torg. Området, som omfattar fastigheterna Kålltorp 99:1 och 99:2, avgränsas av Munkebäcksgatan i väster, Ahrenbergsgatan i norr, Ernst Torulfsgatan och kvarteret sättaren i öster samt Bromeliusgatan i söder. 6.1 Topografi Området är plant och marknivån sluttar svagt från +29 i den södra delen till +27 i norr. I den västra delen av området ligger marknivån ca 1 m högre än den östra. Munkebäcks sidogata ligger i den västra kanten av området och gränsar till Munkebäcksgatan. Munkebäcks sidogata ligger ca 0,5 1 m lägre än Munkebäcksgatan. Som framgår av Figur 6.1 består en stor del av området utanför skolbyggnaden av hårdgjorda ytor i form av parkeringsplatser samt ett aktivitetsområde i mitten av området. I den sydöstra delen av området ligger ett grönområde med en genomgående gångbana. Tidigare gick ravinen för Munkebäcken inom den sydöstra delen av området. Bäcken är numera kulverterad och ravinen igenfylld. I Figur 6.1 framgår var Kvibergsbäcken tidigare rann. Bäckravinens läge är hämtat från grundkarta från Av den grundkartan framgår att dåvarande marknivåer i området närmast bäckravinen låg omkring 3 m under nuvarande marknivåer. Nivån på botten på bäckravinen framgår ej men får antas ligga ytterligare något lägre. I övrigt hade området samma lutning som idag men med en marknivå som generellt låg ca 1 m lägre än dagens.

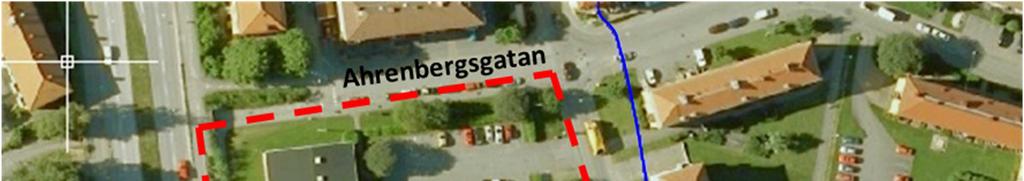

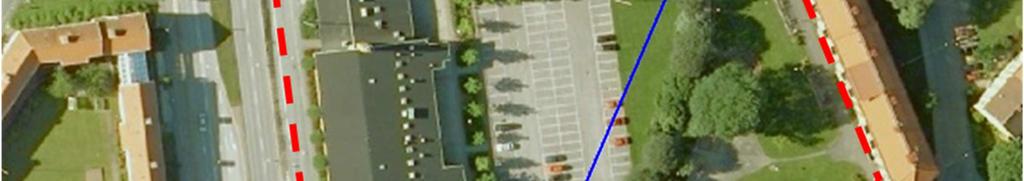

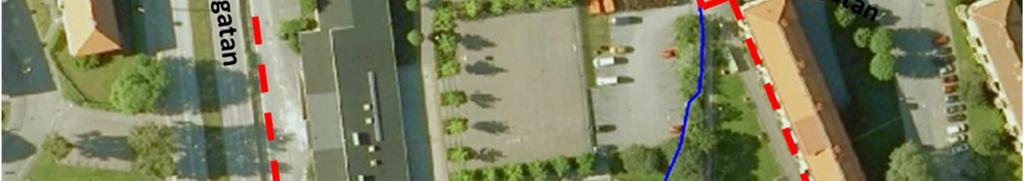

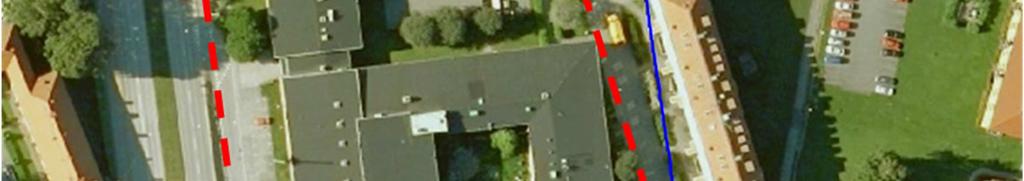

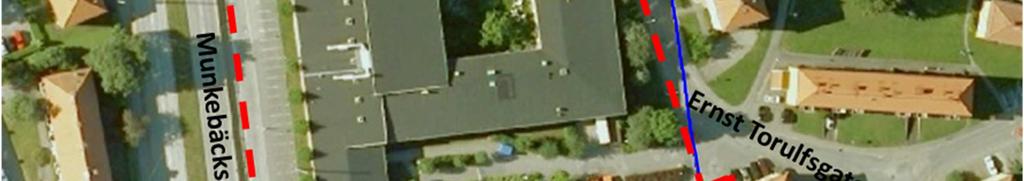

5 Uppdragsnr: Nya Munkebäck 5 (9) Figur 6.1 Ungefärlig gräns för det aktuella området markerat med streckad linje. Tidigare läge för Munkebäcken enligt grundkarta från 1920 redovisad som blå linje. 7 Befintliga konstruktioner Munkebäcksgymnasiet rivs helt inför upprättandet av det nya bostadsområdet. Byggnaden är grundlagd på spetsbärande betongpålar av två olika dimensioner, BTG I K500, med 31 ton respektive 40 ton tillåten last. Den gamla grundläggningen finns kvar som hinder i marken. I planområdets sydöstra del ligger en VA-ledning, Φ1000 betongledning. 8 Geotekniska förhållanden 8.1 Jordprofil Jordprofilen består inom området av fyllnadsmaterial ovan lera på friktionsjord. Uppmätt djup till fast botten varierar inom området mellan ca m. I samband med exploateringen av området har det fyllts ut. De översta ca 1-2 m av jordprofilen består av fyllnadsmaterial. Fyllnadsmaterialet består av en blandning av grus, sand, sten, lera och tegelrester. Mäktigheten på fyllnadslagret är som störst i den sydöstra delen av området där ravinen för Munkebäcken tidigare låg. Leran har överst utbildats till torrskorpa ner till 2 4 m djup under markytan där det större djupet gäller i närheten av gamla Munkebäcken. Den underliggande leran är

6 Uppdragsnr: Nya Munkebäck 6 (9) mellan- till högplastisk och mellan- till högsensitiv utan att vara kvick. Densiteten för leran varierar mellan 1,6 1,7 t/m 3 och den naturliga vattenkvoten mellan %. Den odränerade skjuvhållfastheten är på nivån +26 utvärderad till 15 kpa med en ökning med 0,8 kpa/m med djupet. Utförda kompressionsförsök (CRS) på leran visar på en normalkonsoliderad lera med en överkonsolideringsgrad (OCR) på ca 1, Hydrogeologiska förhållanden Nivå för fri vattenyta har observerats i några av provtagningshålen i samband med skruvprovtagningarna. I punkt AF3 och AF8, har en fri vattenyta observerats 1,85 m respektive 1,6 m under markytan. I samband med CPT-sondering utfördes portrycksutjämning i friktionsjorden under leran. Resultatet från portrycksutjämningen visar på ett grundvattentryck i friktionsjorden motsvarande ett hydrostatiskt grundvattentryck från ca 0,5-2 m under markytan motsvarandenivå +28,6 i söder och +26,5 i norr. 8.3 Förorenad mark När det gäller förorenad mark har Naturvårdsverket tagit fram riktvärden för olika markanvändningsalternativ. Föreliggande område kan klassas som känslig markanvändning (skolor, bostäder). Analysresultaten visar att halten arsenik, kvicksilver och bly överskrider riktvärden för känslig markanvändning (KM) i prov 3:1. Arsenikhalten i denna punkt är även högre än riktvärdet för mindre känslig markanvändning (MKM). I prov 6:3 överskrids halten PAH (polyaromatiska kolväten) riktvärdet för KM. Vidare visar analys av PAH i asfaltsprovet 2:0 att man inte kan utesluta att det förekommer s.k. tjärasfalt inom området. Göteborgs stad har tagit fram riktlinjer för hantering, återvinning och hantering av tjärasfalt. Halten PAH i prov 2:0 är dock i sammanhanget låg, och innebär fri användning inom trafikprojekt enligt Göteborgs stads riktlinjer. Provernas lägen framgår av Figur 8.1.

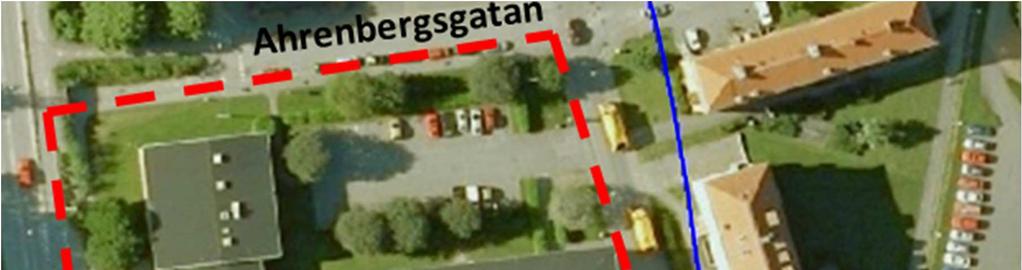

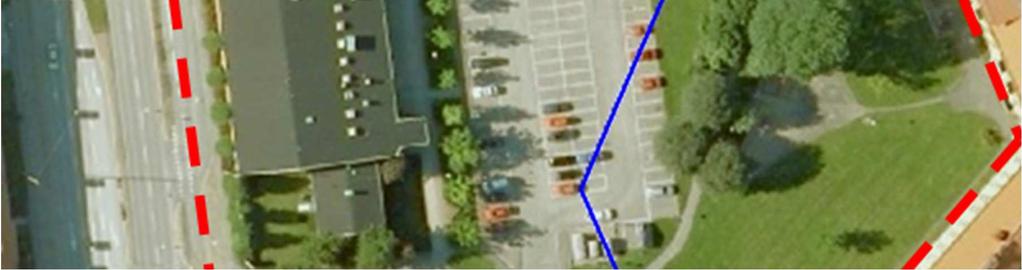

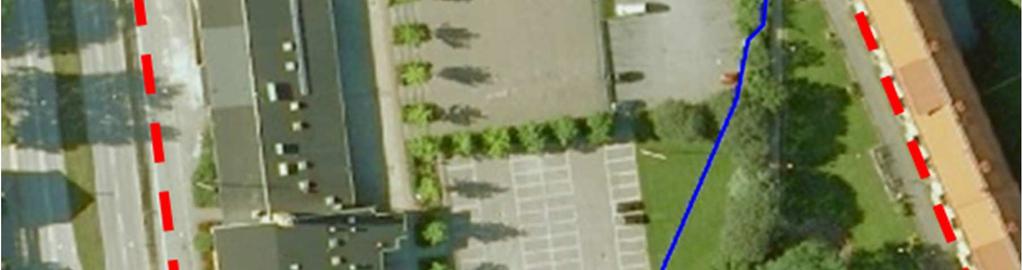

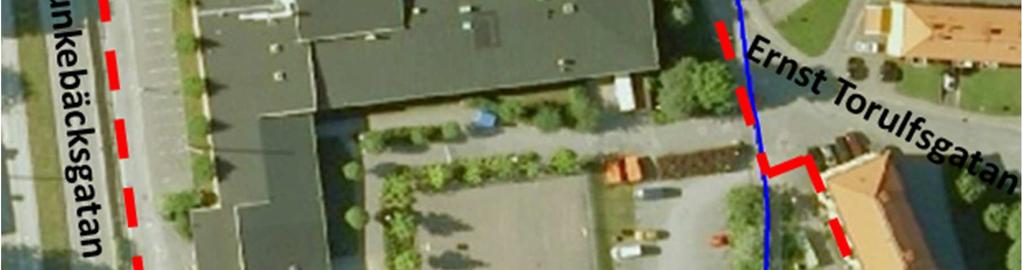

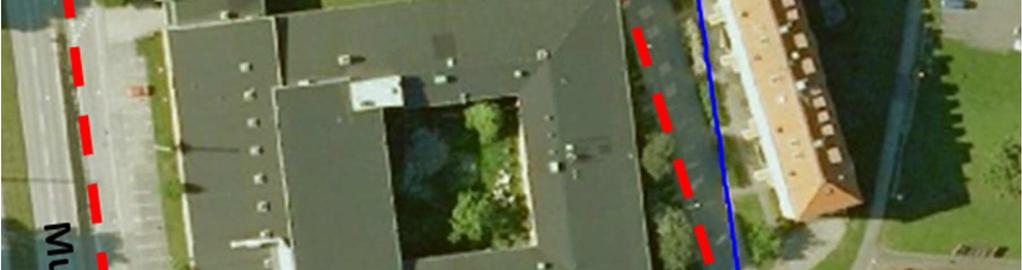

7 Uppdragsnr: Nya Munkebäck 7 (9) 1:0 2:0 3:1 5:1 4:2 8:0 6:1-2 Figur 8.1 Plan över de analyserade provtagningarnas lägen. Svart markering funt punkten visar var radonmätning har utförts, se avsnitt 8.4 nedan. 8.4 Radon Mätning av markens innehåll av radongas i fyllningsjorden har utförts med hjälp av radonmätare MARKUS. Radonmätningen har utförts i tre punkter, AF1, AF5 och AF6. Punkternas lägen är markerade med svarta ringar i Figur 8.1. Uppmätta värden redovisas i Tabell 8.1 nedan. Gränsvärden för klassificering av radonmark redovisas i Tabell 2. Tabell 8.1 Uppmätta radonvärden Undersökningspunkt Uppmätt värde kbq/m 3 AF1 106 AF5 42 AF6 30 Tabell 8.2 Gränsvärden för klassificering av radonmark (Statens Planverk 1982) Klassificering Gränsvärde kbq/m 3 Lågradonmark 0-10 Normalradonmark Högradonmark >50 Resultaten från radonmätningarna visar på normal- till högradonmark inom delar av det aktuella området. I punkt AF1 motsvarar uppmätt värde högradonmark. I AF5 och AF6 är uppmätta värden inom gränsvärde för normalradonmark. Vid högradonmark bör byggnader uppföras radonsäkert enligt Boverkets anvisningar.

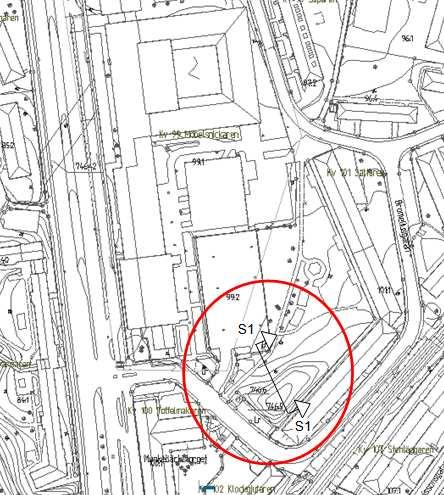

8 Uppdragsnr: Nya Munkebäck 8 (9) 9 Stabilitet Området är idag plant och några stabilitetsproblem föreligger inte inom området. I planområdets sydöstra finns en lokal uppfyllnad med ca 3 m nivåskillnad relativt omgivande marknivån som ligger på ca +29, se Figur 9.1. Några stabilitetsproblem med anledning av denna uppfyllning föreligger inte. Enligt utförd stabilitetsberäkning är säkerheten mot skred 2,0 i både odränerad och kombinerad analys, se beräkning i Figur 9.2. Figur 9.1 Översiktplan med markerad sektion för stabilitetsberäkning. Figur 9.2 Stabilitetsberäkning för det mindre höjdpartiet strax utanför planområdet i den sydöstra delen.

9 Uppdragsnr: Nya Munkebäck 9 (9) 10 Sättningar Leran kan betraktas som normal eller svagt överkonsoliderad. Detta innebär att sättningar kan komma att uppstå vid tillskottslaster i form av laster från byggnader eller vid uppfyllnader. Tillskottslast bör ej överskrida 10 kpa med hänsyn till krypsättningar. 11 Geotekniska rekommendationer 11.1 Grundläggning av byggnader De geotekniska förhållandena är relativt gynnsamma med måttliga djup till fast botten och inga påvisade pågående sättningar inom området. De nya byggnaderna föreslås grundläggas med spetburna pålar nedföra till berg med hänsyn till risk för skadliga sättningar på byggnaderna. Vid grundläggningsnivåer som ligger under torrskorpans underkant, ca 2 m djup, bör grundläggningen utföras som vattentät konstruktion för att inte påverka grundvattnet genom utdränering Restriktioner Med hänsyn till skadliga sättningar bör tillskottslast från uppfyllnader ej överskrida 10 kpa, vilket motsvarar ca 0,5 m uppfyllnad. Om inga känsliga anläggningar, som t.ex. befintlig VA-ledning i sydöstra området, är belägna inom området för sättningarna kan högre uppfyllnadsnivå tillåtas. Av stabilitetsskäl bör dock höjden på uppfyllnader begränsas till ca 3 m Utförande och kontrollplan En utförande och kontrollplan upprättas för schakt-, fyllnings, pålnings- och packningsarbeten. Beträffande tillåtna vibrationer i samband med schakt-, fyllnings-, pålnings- och packningsarbeten upprättas en riskanalys. 12 Miljötekniska rekommendationer Analyser har visat att det ställvis förekommer förorenad jord och asfalt inom området. Kompletterande undersökningar erfordras för att närmare beskriva utbredning och lämplig hantering av förorenade massor vid schaktarbeten. 13 Omgivningspåverkan Påverkan av omgivningen utanför arbetsområdet i form av markrörelser och påverkan på grundvattennivån bedöms vara försumbar. Dels med hänsyn till de ringa lerdjupen samt avståndet till omgivande byggnader. Vid vibrationsalstrande verksamhet så som pålnings- och schaktningsarbeten etc. utförs normal en riskanalys där närliggande bebyggelses känslighet för markvibrationer utreds.
