1 Sep 2014 Sid 5.1 Håltagning i hårda byggmaterial Vägledning vid beställning av diamantkärnborr När används diamantkärnborr? Betong är ett mycket hårt material och besvärligt att borra i. Även en del tegelmaterial kan vara mycket hårda. Vid borrning av hål upp till cirka 20 mm kan borrning med hammarborr vara enklast. Är borret av god kvalitet kan det även klara av ett armeringsjärn utan att gå sänder. Vid borrning av större hål i dessa material är ett diamantkärnborr en rimligare lösning men då krävs i allmänhet både vattenkylning och ett stadigt stativ. Om det finns ett armeringsjärn i vägen så klarar ett diamantkärnborr oftast även det. Används alltid vattenkylning? Normalt så måste man alltid ha vatten för kylningen vid kärnborrning. Undantaget är borr som är speciellt avsedda för torrborrning (t.ex. en del lasersvetsade borr). Eftersom matrerialet är mycket hårt och kraftiga maskiner används så alstras mycket värme. Otillräcklig kylning gör borrningen svårare och leder till att borret skadas. Om man måste borra torrt I stället för kylvatten kan, under förutsättning att man iakttar största försiktighet, en dammleka med ett kraftigt dammutsug kopplat till maskinen vara en nödlösning. Det finns även maskiner med inbyggd dammleka. För vissa dimensioner finns även lasersvetsade borr (Installationsborr och Dosborr) som inte behöver kylning på samma sätt. Hål i sten- och klinkerplattor Granit- och klinkerplattor är ännu hårdare än betong och följaktligen ännu svårare att borra i. För små hål - upp till cirka 12 mm - kan det fungera med ett hårdmetallborr. (Förbrukas dock efter mycket kort tid i hårda material. Något längre tid i mjukare stenmaterial som marmor eller i kakel). Större hål borras bäst med diamantkärnborr speciellt avsedda för den typen av material (Kakelborr). Dessa borr kan även fungera bra vid borrning i tegelmaterial. Håltagning med handhållna maskiner Generellt gäller att för effektiv håltagning och bästa verktygsekonomi krävs en kraftig maskin, tillförsel av kylvatten och dessutom ett stadigt stativ. Det har dock på senare tid blivit vanligt att man i stället försöker borra med handhållna maskiner - något som kan vara möjligt under vissa förutsättningar. Eftersom betong är så hårt så krävs det ett hårt tryck när man borrar (min 0,5 kg/ Ø mm). Med en kraftig maskin på ett stadigt stativ är det inga större problem men önskar man borra med en handhållen maskin kan det bli väldigt tungt. Små hål är dock under rätt omständigheter möjliga att borra. Vi rekommenderar max Ø 60 mm. Är det ett mjukt tegelmaterial kan hål upp till cirka 100 mm borras.) En platta med ett förborrat hål i samma dimension eller ett utsågat V kan utgöra ett enkelt stöd vid handhållen borrning. Risker med handhållen borrning Eftersom det krävs effektstarka maskiner är dock handhållen borrning ett mycket riskfyllt arbete. Stor försiktighet måste iakttas och man bör helst ha erfarenhet från något liknande arbete. Handhållen borrning i betong med armering rekommenderas ej eftersom risken är så stor att borret då slutar skära och maskinen i stället slås ur händerna. Använd en metalldetektor för att lokalisera eventuella järn. Om borret slutat skära Diamantkärnborr med segment kan oftast skärpas så att de fungerar igen. Slipa lätt borränden mot en slipskiva på en bänkslip. Observera att borret under slipningen skall vridas åt samma håll som då man borrar. Eventuellt kan man köra borret en stund med borrmaskinen i ett mer slitande material, t. ex. en Leca-sten. Det finns även speciella skärpstenar avsedda för kärnborr.

2 Sid 5.2 Sep 2014 De vanligaste gängorna i Sverige Det finns på diamantkärnborr några olika typer av fästen som är vanliga i Sverige, se nedan. När borrets fäste skiljer sig från maskinens så kan man i allmänhet använda en övergång (adapter). Se sidan 5.19 för våra olika övergångar. 1/2 Rör ( Fröken ) CRI 28 ( Pixie ) 1-1/4 MASKIN (Invändig gänga) MASKIN MASKIN 21 mm 28 mm 31,75 mm BORR BORR (Invändig gänga) BORR (Invändig gänga) 1/2 rör-gänga (Även kallad Fröken-gänga ) Den vanligaste gängan på små borrmaskiner och även små borrdimensioner. CRI 28 (Även kallad Pixie ) Vanligaste gängan på större borrdimensioner. 1-1/4 -gänga. Den gänga som de flesta större borrmaskiner ursprungligen har. Kompletteras oftast med en övergång till CRI 28. Utöver dessa så förekommer ofta även några andra typer av borrfästen: HILTI DD-BI+ HILTI DD-BU SDS+ SDS Max -10 mm mm - Hiltis egna snabbfästen. DD-BI+ för små borr och maskiner. DD-BU för större maskiner. Se sid Till hammarborr används speciella snabbfästen. Dessa kan ibland användas även till kärnborr. Användning av övergångar En övergång ökar vikt och längd och minskar också stabiliteten något. En fördel är dock att man med en övergång underlättar borrets på- och avmontering. Om borret fastnar i materialet eller i maskin så gör en övergång att man lättare kan komma åt och lossa - ett skäl till att man oftast använder en övergång på de kraftigare maskinerna Övergångar och andra tlllbehör vid håltagning - se längst bak i denna flik

3 Maj 2015 Sid 5.3 Borr som fastnat i materialet Ibland kan det hända att hela borret kört fast i materialet och det är omöjligt att lyfta ut för hand. Det finns ett speciellt hjälpmedel, oftast kallat hejare, som underlättar upptagningen. En hejare är också användbar för att få ur en kärna som fastnat i borret. Hejarna finns både med 1/2 -fäste (art.nr. 1843) och CRI 28-fäste (art.nr. 1846). Om hålet är djupare än borrets längd Vid djupare hål - om man ska genom ett tjockt material - och borrets längd inte räcker kan man för vissa borr dela upp borrningen i två steg genom att använda förlängningsskaft och knäcka kärnan efter första steget. Man kan även färdigställa hålet från baksidan om man först borrat ett mindre hål med ett långt hammarborr (sökborr) som markerar placeringen. På så vis kan man även undvika att hålets kanter flisas. Omsättning av diamantkärnborr Standard-borrlängder diamantkärnborr Borrfäste: ½ -fäste CRI 28-fäste UNC ¼ -fäste Diameter: mm 51 mm - 51 mm - Kärnborrlängd: 360 mm 500 mm 420 mm Om borrstommen är oskadad kan man efter att diamantsegmenten slitits ner sätta om borret, d.v.s. återanvända stommen och förse den med nya segment. Generellt sett så är det lönsammare att sätta om borr ju större stommen är. Små borr, mindre än Ø mm, sätts i allmänhet inte om alls. I prislistan anges kostnaden för omsättning - kontakta oss för mer information om hur vi kan hjälpa er. (Utrustning och segment för den som vill utföra omsättning själv, se vår speciella Håltagarkatalogen.) Forsheda-borr 138 mm 186 mm 226 mm m.fl. 300 mm 300 mm 300 mm Andra längder kan offereras på begäran. Allmänna instruktioner för diamantkärnborrning För bästa resultat och för att undvika skador på borr, maskin och operatör använd ett väl förankrat stativ. Säkra för att en eventuellt nedfallande kärna inte ska kunna orsaka skada. Vid handhållen borrning var beredd på att maskinen kan slås ur händerna vid plötsligt stopp. Max rekommenderad borrdiameter är Ø 60 mm i betong och Ø 100 mm i mjukt tegel. Använd alltid maskinens högsta växel. Handhållet i granit rekommenderas ej. Borra så rakt som möjligt och med ett jämnt tryck för att undvika skador på borret. Tunnväggiga borr (1/2 -borr) kräver extra stor försiktighet. Välj rätt varvtal för borrdiametern. Vid borrning i armeringsjärn sänk gärna, om möjligt, varvtalet. Använd rikligt med kylvatten och se till att tillförsel sker under hela borrningen. Vattnet ska vara rinnande från borrhålet. Vattenkylningen underlättar även avlägsnandet av borrkärnan. Om borrkärnan fastnat i borret slå inte på stommen då den lätt får en buckla som gör att kärnan fastnar ännu hårdare. Dessutom blir borret sedan obrukbart. Om torrborrning måste ske använd dammleka med en kraftig dammsugare eller tryckluft ansluten till maskinens vatteningång. Använd även andningsskydd. Använd skyddsglasögon, hörselskydd, skyddshandskar, skyddsskor och skyddande kläder. Vid arbeten över brösthöjd eller vid användning av stämpstativ använd även hjälm. I övrigt följ arbetsplatsens skyddsföreskrifter.

4 Sid 5.4 Maj 2015 Översikt diamantkärnborr och övriga borr Nyhet! edition Q CRI-28 Betong, tegel, sten Extrem livslängd och extrem skärförmåga. Fäste: CRI-28 Ø: 52 mm - RT-4 CRI-28 Betong, tegel, sten Mycket lång livslängd och mycket hög skärförmåga. Fäste: CRI-28 Ø: 52 mm - Nyhet! edition Q 1/2 Betong, tegel, sten Mycket lång livslängd och extrem skärförmåga. Fäste: 1/2 Ø: mm Nyhet! TV-1 Virage 1/2 Betong, tegel, sten Mycket lång livslängd och mycket hög skärförmåga. Fäste: 1/2 Ø: mm Nyhet! Torrborr 1/2 Betong, tegel Avsedd att användas torrt. Skär snabbt och med lång livslängd. Fäste: 1/2 Ø: mm HM-kärnborr 1/2 och CRI-28 Trä, puts, lättbetong, mjukt tegel m.m. Fäste: 1/2, CRI-28 Ø: 32 mm - Dosborr, Installationsborr Leca, lättbetong, tegel. Även betong upp till Ø 52 mm. Kompletteras med hållare. Används torrt. Fäste: Chuck eller SDS+ Ø: mm Kakelborr för chuck eller 1/2 Kakel, klinker, stenplattor Fäste: Chuck eller 1/2 Ø: mm Kakelborr för vinkelslip M14 Nyhet! Cordless 4-10 mm Kakel, klinker och sten. Fungerar även i mycket hård keramik eller sten. Fäste: Chuck Ø: 4-10 mm Kakel, klinker, stenplattor. Fungerar även i mycket hård keramik eller sten. Fäste: M14 Ø: mm Hålsågar för chuck Hammarborr SDS+ Metaller, trä, Minerit m.m. Kompletteras med hållare Fäste: Chuck Ø: mm Betong, tegel, sten Fäste: Chuck Ø: 5-22 mm

5 Sep 2014 Sid 5.5 D iamantkärnborr ZENESIS 3D -positionering Nyhet! edition Q Unik positioneringsteknik ger extremt lång livslängd tillsammans med extremt hög skärförmåga Avsedda för: Utförande Håltagning i alla slags betong, armerad betong och tegelmaterial. Avsedda för maskiner med CRI 28, 1-1/4 eller 1/2 fäste. Våtborrning. Extremt snabbskärande med extremt lång livslängd. Mycket god järntagningsförmåga. Positionerade segment. Segmenthöjd 10 mm med 1,5 mm neutral zon. CRI 28 ( Pixie ) Diameter mm Antal segment Segmentlängd Segmentbredd (CRI 28) Brutto SEK Pris omsättning Brutto SEK ,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 5,0 5,0 5,0 ZS10510 ZS10620 ZS10720 ZS10820 ZS10920 ZS11020 ZS11120 ZS11220 ZS11270 ZS11320 ZS11380 ZS11420 ZS11520 ZS11620 ZS11700 ZS11800 ZS11860 ZS12000 ZS12100 ZS12260 ZS12500 ZS12750 ZS13000 ZS13120 ZS13250 ZS13410 ZS13500 ZS14000 ZS14500 ZS15000 ZS15500 ZS :-- 2 0: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :-- För prisuppgift på diametrar större än 650 mm kontakta oss. För rörgenomföringar, typ Forsheda, RP m. fl., kan exakta dimensioner levereras.

6 Sid 5.6 Sep 2014 D iamantkärnborr RT-4 RT-4 Avsedda för: Håltagning i all slags betong, armerad betong och tegelmaterial. Levereras med CRI 28 eller 1-1/4 fäste Mycket snabbskärande med lång livslängd. Mycket god järntagningsförmåga. (I motorsvagare maskiner sämre skärförmåga men mycket lång livslängd.) Utförande: RoofTop -segment (spetsiga) för att underlätta ansättning i material och uppstart. Segmenthöjd 11 mm varav 1,5 mm är neutral zon. CRI 28 ( Pixie ) Ø Antal Segment- Segment- Artikel- Brutto Pris oms. mm segment bredd längd nummer SEK 52 5 CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,0 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,5 CSRT : ,0 CSRT : ,0 CSRT : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :-- 8 0: :--

7 Sep 2014 Sid 5.7 D iamantkärnborr tunnväggiga 1/2 ( Fröken ) 3D -positionering Nyhet! edition Q Unik positioneringsteknik ger extremt lång livslängd tillsammans med extremt hög skärförmåga Avsedda för: Utförande Håltagning i alla slags betong, armerad betong och tegelmaterial. Avsedda för maskiner med 1/2 fäste. Våtborrning. Extremt snabbskärande med extremt lång livslängd. Mycket god järntagningsförmåga. Tunnväggiga borr (Smala segment) 3D-positionerade segment. Segmenthöjd 10 mm med 1,5 mm neutral zon. ½ ( Fröken ) Diam mm Antal segment Segmentbredd Brutto SEK Pris oms ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV : ,4 ZSTV :- ZSTV :-

8 Sid 5.8 Apr 2015 D iamantkärnborr tunnväggiga TV-1 Virage Nyhet! 1/2 ( Fröken ) TV-1 Virage (½ - fäste) Avsedda för: Utförande: Betong, armerad betong och tegel. Avsedda för maskiner med 1/2 -fäste (motorsvagare maskiner). Våtborrning. Mycket hög skärhastighet och mycket god livslängd. Mycket god järntagningsförmåga. Även användbar för granit. Diameter mm har 10 mm segmenthöjd varav 1,5 mm är neutral zon. Diameter mm har 8 mm segmenthöjd varav 1,5 mm är neutral zon. 1/2 -fäste som standard men även CRI 28 kan levereras. ½ ( Fröken ) Diam mm Antal segment Segmentbredd Brutto SEK Pris oms 10 Ring 2,0 CR V 1 160:- CR V - 12 Ring 2,0 CR V 1 180:- CR V - 14 Ring 2,0 CR V 1 210:- CR V - 16 Ring 2,0 CR V 1 230:- CR V - 18 Ring 2,5 CR V 1 250:- CR V - 20 Ring 2,5 CR V 1 270:- CR V - 22 Ring 2,5 CR V 1 290:- CR V - Ring 2,5 CR45200V 1 310:- CR45201V - 26 Ring 2,5 CR V 1 400:- CR V - 28 Ring 2,5 CR V 1 500:- CR V 980:- 30 Ring 2,5 CR V 1 520:- CR V 1 000:- 32 Ring 2,5 CR V 1 580:- CR V 1 035:- 35 Ring 2,5 CR V 1 790:- CR V 1 120:- 40 Ring 2,5 CR V 1 910:- CR V 1 290:- 42 Ring 3,0 CR V 2 030:- CR V 1 370: ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV : ,5 CSTV :- CSTV :-

9 Maj 2015 Sid 5.9 D iamantkärnborr Torrborr Nyhet! 1/2 ( Fröken ) edition Q 3D -positionering Torrborr (½ - fäste) Avsedda för: Utförande: Torrborrning i betong, armerad betong och tegel. Avsedda för maskiner med 1/2 -fäste. Mycket hög skärhastighet och mycket god livslängd. 3-D positionerade, lasersvetsade segment. 10 mm segmenthöjd. För bättre utmatning av borrdamm är stommen försedd med en räfflad spiral samt öppningar. Segmentbredd 3,4 mm. Kärnlängd 200 mm. ½ ( Fröken ) Diam mm Antal segment Brutto SEK Diam mm Antal segment Brutto SEK 32 3 ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD : ZSD :- Speciella instruktioner för borrning med Torrborr Borret är avsett att köras torrt utan vattenkylning. (Tillförsel av vatten har endast marginell effekt på grund av öppningarna i stommen.) Torrborrning i betong eller tegel producerar mycket damm - var noga med att använda en korrekt andningsmask samt hindra skadlig dammspridning. Använd gärna en kraftig dammsugare kopplat till dammleka eller med munstycke i nära anslutning till borrhålet för att samla en del av dammet. Vid handhållen borrning var beredd på att maskinen kan slås ur händerna vid plötsligt stopp. Max rekommenderad borrdiameter är Ø 82 mm i betong och Ø 127 mm i mjukt tegel. Använd alltid maskinens högsta växel. Handhållen borrning i armerad betong rekommenderas ej på grund av den stora risken för plötsligt stopp. Se till att borret inte blir överhettat. Ta ut det från borrhålet regelbundet för att kyla och få bort borrdamm. Förutom lämplig andningsmask använd skyddsglasögon, hörselskydd, skyddshandskar, skyddsskor och skyddande kläder. Använd hjälm vid borrning över midjehöjd. I övrigt se de allmänna instruktionerna för diamantkärnborrning.

10 Sid 5.10 Sep 2014 Hårdmetallkärnborr Avsett för: Utförande: Torrborrning i trä, puts, lättbetong, mjukt tegel och liknande material. God skärförmåga i material där diamantsegment ej fungerar (eller eventuellt att våtborrning inte är lämplig). Tänderna kan skärpas med en diamantslipskiva. Borrstomme försedd med försänkta hårdmetalltänder. ½ fäste eller CRI 28. Standardlängd 360 mm respektive 500 mm. CRI 28 ( Pixie ) eller 1/2 ( Fröken ) Borrdiameter Antal tänder Artikel nummer nytt borr omsättning X X X X X :-- 960:-- 990: : :-- 720:-- 720:-- 720:-- 910:-- 910: X X X X X : : : : :-- 910: : : : : X X X X X : : : : : : : : : : X X X X X : : : : :-- 2 0: : : : : X X X X X : : : : : : : : : :-- Vid beställning v.g. uppge diameter samt fäste. Andra dimensioner offereras på begäran.

11 Sep 2014 Sid 5.11 Dosborr och Installationsborr Torrborr för handhållna maskiner med SDS+ eller chuckfäste Dosborr Avsett för: Maskiner: Utförande: Uppborrning av hål för eldosor o.d. i tegel, lättbetong (ej armering) och liknande material. Torrborrning. Kraftigare borrmaskiner, borrhammare o.d. Skär relativt snabbt i tegel, lättbetong o.d. Lasersvetsade segment med spår. M16 gänga för hållare - se nästa sida. Kärnlängd 85 mm. Borrdiameter Segment antal längd höjd Artikel nummer Brutto SEK (6+1) : (6+1) : (6+1) (6+1) : :-- Installationsborr Avsett för: Maskiner: Utförande: Uppborrning av hål för rördragning o.d. i tegel, lättbetong (ej armering) och liknande material. Även betong (ej armering) med borr i diametrar upp till ca: 52 mm. Torrborrning. Kraftigare borrmaskiner, borrhammare o.d. Skär relativt snabbt i tegel, lättbetong o.d. Lasersvetsade segment med spår. M16 gänga för hållare - se nästa sida. Kärnlängd 150 mm. Borrdiameter Segment antal längd höjd Artikel nummer Brutto SEK (5,5+1,5) (5,5+1,5) 3 7 (5,5+1,5) 3 7 (5,5+1,5) 3 7 (5,5+1,5) 4 7 (5,5+1,5) 4 7 (5,5+1,5) : : : : : : :--

12 Sid 5.12 Sep 2014 Dosborr och Installationsborr Tillbehör Hållare med M 16 gänga och centrerborr Benämning Art.nr. Centrerborr för dosborr och hållare med SDS+-fäste Centrerborr för dosborr och hållare med sexkants-axel Centrerborr, 200 mm långt, för installationsborr :-- 0:-- 62:-- Instruktioner för borrning med Dosborr och Installationsborr Kontrollera så att det inte finns armeringsjärn i väggen där hålet ska borras. Använd en metallsökare. Borret är avsett att köras torrt. Var dock observant så att inte borret blir överhettat. (Vid tillförsel av kylvatten använd alltid jordfelsbrytare.) Borret arbetar bäst vid varvtal varv / minut. (Ju större diameter desto lägre hastighet). Undvik slagfunktionen vid användning av borrhammare. Slagfunktionen kan kopplas in tillfälligt för att öka skärförmågan men reducerar livslängden och ökar risken för skador på borret. Användning av centrerborr underlättar styrningen av kärnborret. Borra först ett litet hål med enbart centrerborret kopplat tillräckligt djupt, 5-10 mm, för att centrerborret ska kunna styra dosborret. Montera därefter dosborret på centrerborret. Efter att dosborret börjat spåra i materialet ta bort centrerborret från hållaren och avsluta hålet. För att borra djupare hål eller komma genom en tjockare vägg kan håltagningen ske i flera steg. Efter att hela borrets djup utnyttjats kan man knäcka kärnan i väggen med ett bräckjärn och fortsätta borra ytterligare en borrlängd. (Använd ev. hållaren ovan med extra långt skaft.) För att komma genom en tjockare vägg kan man också avsluta hålet genom att borra från andra sidan väggen. Gör då först ett styrhål med ett litet borr genom hela väggen. (Genom att avsluta hålet från andra sidan kan man också undvika att det slås ut flisor på den sidan.) Iakttag största försiktighet vid borrningen. Tänk på att om borret fastnar kan maskinen slås ur händerna - använd ej maskinens strömbrytare i låst läge. Använd skyddsglasögon och hörselskydd. Håltagningen producerar mycket damm. Använd en dammsugare för att fånga upp det mesta av dammet samt en lämplig andningsmask.

13 Sep 2014 Sid 5.13 Kakelborr Med löstagbart centrerborr Typ HTD-H ( Ø mm) För handhållet eller stativ Avsedda för: Maskiner: Utförande: Uppborrning av hål i kakel, klinker, marmor- och, granitplattor m.m. Torr- eller våtborrning. Borrmaskiner med chuck. Handhållet eller med stativ. Lång livslängd och fin snittyta. Ø mm ring med spår, Ø mm hel bana. Sexkantsfäste och löstagbart centrerborr. Det förmonterade centrerborret är lämpligt vid borrning med slagfunktion i grövre material. För kakel och klinker rekommenderas borr typ Cordless.. Borrdjup 40 mm. Diameter mm Diameter mm : : : : : : : : :-- Instruktioner för diamantkakelborr vid borrning med handhållna maskiner Cordless borren och diamantborr från 20 mm diameter och uppåt är avsedda att kunna köras torrt. Var dock observant så att inte borret blir överhettat. Kylvatten kan tillföras med sprayflaska e.d. (förlänger livslängden) Använd i så fall alltid jordfelsbrytare. Upp till Ø 75 mm kan normalt borrmaskinens högsta varvtal användas (cirka 2000 varv/ min). På större diametrar är ett något lägre varvtal att föredra. Använd antingen en stödplatta med förborrat hål (eller uppsågat V ) och med centrerborret borttaget eller styr borret med hjälp av ett monterat centrerborr. (Gäller HTD-H borr). Börja i så fall med att borra enbart styrhålet (med löst 6 mm borr) helt genom plattan. Montera därefter centrerborret och avsluta hålet. Använd skyddsglasögon och hörselskydd.

14 Sid 5.14 Sep 2014 Kakelborr För små hål i kakel och klinkers Typ Cordless ( Ø 4-12 mm ) Avsedda för: Maskiner: Varvtal: Utförande: Uppborrning av hål i hårda material som kakel, klinker, mjuk natursten m.m. Även mycket hård klinker, glaserat kakel o.d. Torrborrning. Borrmaskiner med chuck. Använd ej slagfunktion i spröda material. Vattenkylning ej nödvändigt. Arbetar bäst vid låga varvtal. Skär snabbt men med kortare livslängd än typ HTD. Karbidspets slipad för högsta skärförmåga och bästa centrering utan stativ. Avsett för borrmaskin med chuck. Diameter mm Anvisningar :-- 38:-- 42:-- 50:-- 71: Förborra med Ø 4 mm borr Förborra med Ø 4 mm borr Med 1/2 -fäste. För stativ. Typ HTD ( Ø mm) Avsedda för: Maskiner: Utförande: Uppborrning av hål i kakel, klinker, marmor- och, granitplattor m.m. Torr- eller våtborrning. Borrmaskiner på stativ. För eventuell kylning (förlänger livslängden) kan vatten tillföras. Lång livslängd och fin snittyta. Segmentring med pläterade diamanter. 1/2 -fäste. Borrdjup 40 mm. Diameter mm Diameter mm : : : : : : : : :--

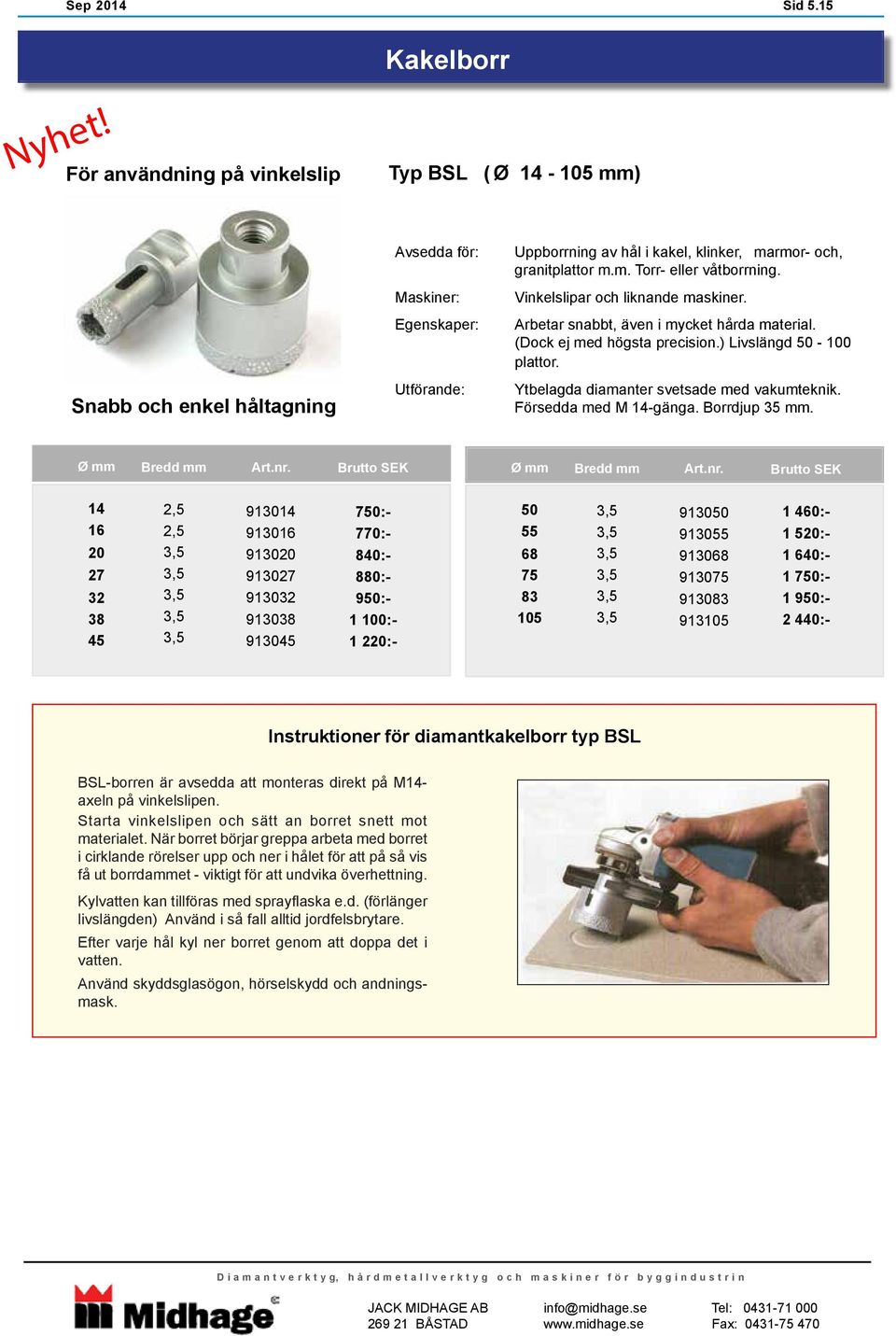

15 Sep 2014 Sid 5.15 Kakelborr Nyhet! För användning på vinkelslip Typ BSL ( Ø mm) Snabb och enkel håltagning Avsedda för: Maskiner: Utförande: Uppborrning av hål i kakel, klinker, marmor- och, granitplattor m.m. Torr- eller våtborrning. Vinkelslipar och liknande maskiner. Arbetar snabbt, även i mycket hårda material. (Dock ej med högsta precision.) Livslängd plattor. Ytbelagda diamanter svetsade med vakumteknik. Försedda med M 14-gänga. Borrdjup 35 mm. Ø mm Bredd mm Art.nr. Ø mm Bredd mm Art.nr ,5 2, :- 770:- 840:- 880:- 950: : : : : : : : :- Instruktioner för diamantkakelborr typ BSL BSL-borren är avsedda att monteras direkt på M14- axeln på vinkelslipen. Starta vinkelslipen och sätt an borret snett mot materialet. När borret börjar greppa arbeta med borret i cirklande rörelser upp och ner i hålet för att på så vis få ut borrdammet - viktigt för att undvika överhettning. Kylvatten kan tillföras med sprayflaska e.d. (förlänger livslängden) Använd i så fall alltid jordfelsbrytare. Efter varje hål kyl ner borret genom att doppa det i vatten. Använd skyddsglasögon, hörselskydd och andningsmask.

16 Sid 5.16 Sep 2014 Hålsågar Advanced Edge Morse hålsågar i bi-metall för metaller, trä och plast. Unikt utförande som ger extra lång livslängd och hög skärförmåga. Avsedda för: Utförande: Håltagning i järn, rostfritt, koppar, aluminium m.fl. metaller, trä, trä med spik, Minerit eller plaster. För användning i borrmaskiner med chuck-fäste. Lång livslängd och hög skärförmåga. Tillverkade i bi-metall. Kompletteras med borrfäste (se nästa sida). 40 mm borrdjup. Ø mm Art.nr. Ø mm Art.nr. Borrfästen: Se nästa sida Borrfäste för Ø 14 mm - 30 mm: Art.nr. M44 alternativt art.nr. MKC (6 mm runt fäste) 14 mm MK09 132:-- 16 mm MK10 99:-- 17 mm MK11 99:-- 19 mm MK12 99:-- 20 mm MK125 99:-- 21 mm MK13 99:-- 22 mm MK14 99:-- mm MK15 106:-- 25 mm MK :-- 27 mm MK17 105:-- 29 mm MK18 105:-- 30 mm MK :-- Borrfäste för Ø 32 mm mm: Art.nr. M45P 32 mm MK :-- 33 mm MK21 106:-- 35 mm MK22 113:-- 37 mm MK23 113:-- 38 mm MK 113:-- 40 mm MK25 113:-- 41 mm MK26 113:-- 43 mm MK27 113:-- 44 mm MK28 139:-- 45 mm MK :-- 46 mm MK29 139:-- 48 mm MK30 139:-- 50 mm MK :-- 51 mm MK32 139:-- Borrfäste för Ø 52 mm mm: Art.nr. M55P 52 mm MK33 172:-- 54 mm MK34 172:-- 60 mm MK38 172:-- 62 mm MK :-- 64 mm MK40 185:-- 65 mm MK41 185:-- 67 mm MK42 185:-- 68 mm MK :-- 70 mm MK44 185:-- 73 mm MK46 185:-- 75 mm MK :-- 76 mm MK48 190:-- 79 mm MK50 190:-- 83 mm MK52 190:-- 86 mm MK54 190:-- 89 mm MK56 190:-- 92 mm MK58 225:-- 95 mm MK60 263:-- 98 mm MK62 278: mm MK63 289: mm MK64 289: mm MK66 317: mm MK68 412: mm MK70 491: mm MK72 570: mm MK76 633: mm MK80 702: mm MK84 818: mm MK88 838: mm MK92 909: mm MK96 981: mm AD :--

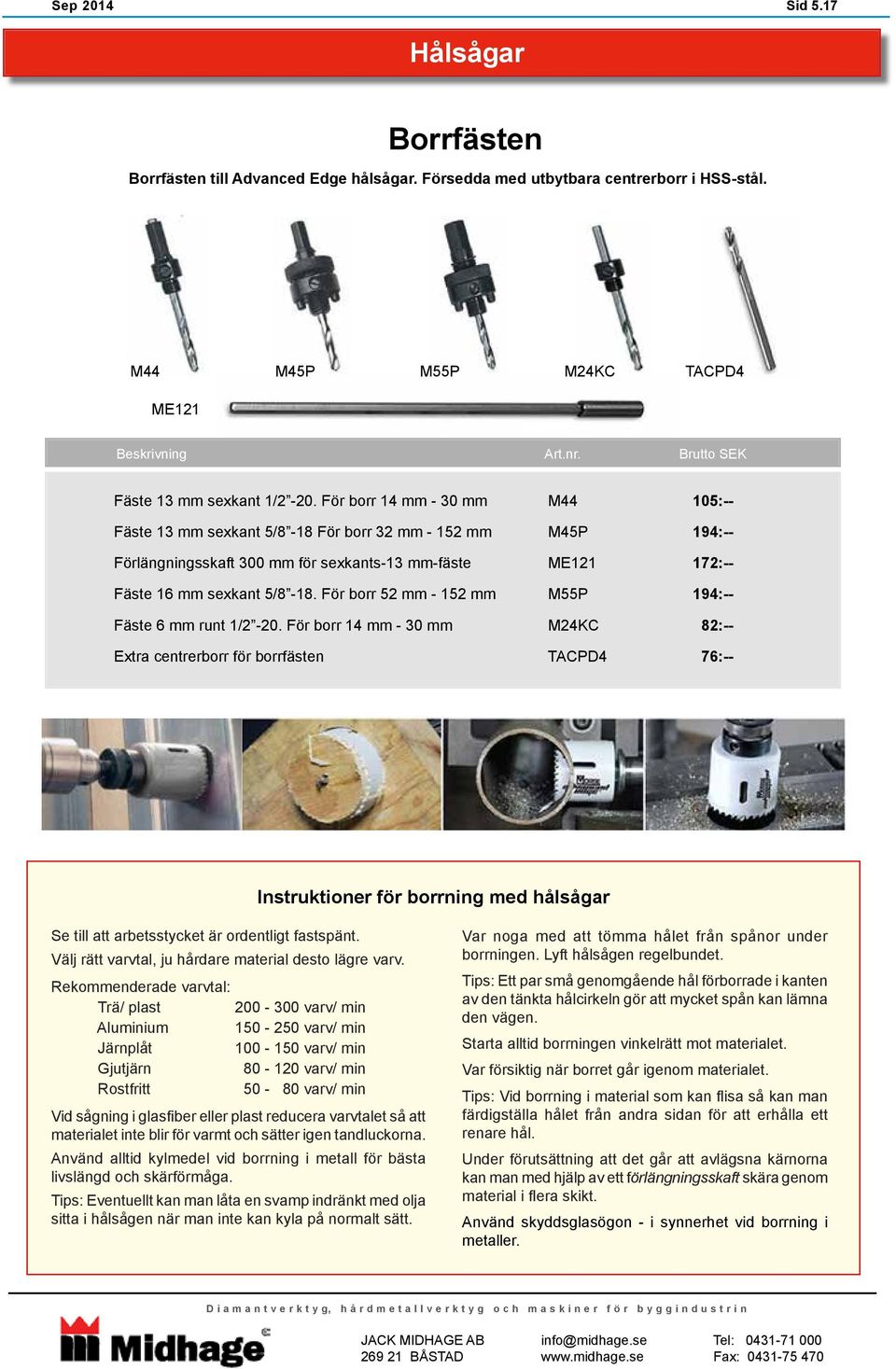

17 Sep 2014 Sid 5.17 Hålsågar Borrfästen Borrfästen till Advanced Edge hålsågar. Försedda med utbytbara centrerborr i HSS-stål. M44 M45P M55P MKC TACPD4 ME121 Beskrivning Art.nr. Fäste 13 mm sexkant 1/2-20. För borr 14 mm - 30 mm M44 105:-- Fäste 13 mm sexkant 5/8-18 För borr 32 mm mm M45P 194:-- Förlängningsskaft 300 mm för sexkants-13 mm-fäste ME :-- Fäste 16 mm sexkant 5/8-18. För borr 52 mm mm M55P 194:-- Fäste 6 mm runt 1/2-20. För borr 14 mm - 30 mm MKC 82:-- Extra centrerborr för borrfästen TACPD4 76:-- Instruktioner för borrning med hålsågar Se till att arbetsstycket är ordentligt fastspänt. Välj rätt varvtal, ju hårdare material desto lägre varv. Rekommenderade varvtal: Trä/ plast varv/ min Aluminium varv/ min Järnplåt varv/ min Gjutjärn varv/ min Rostfritt varv/ min Vid sågning i glasfiber eller plast reducera varvtalet så att materialet inte blir för varmt och sätter igen tandluckorna. Använd alltid kylmedel vid borrning i metall för bästa livslängd och skärförmåga. Tips: Eventuellt kan man låta en svamp indränkt med olja sitta i hålsågen när man inte kan kyla på normalt sätt. Var noga med att tömma hålet från spånor under borrningen. Lyft hålsågen regelbundet. Tips: Ett par små genomgående hål förborrade i kanten av den tänkta hålcirkeln gör att mycket spån kan lämna den vägen. Starta alltid borrningen vinkelrätt mot materialet. Var försiktig när borret går igenom materialet. Tips: Vid borrning i material som kan flisa så kan man färdigställa hålet från andra sidan för att erhålla ett renare hål. Under förutsättning att det går att avlägsna kärnorna kan man med hjälp av ett förlängningsskaft skära genom material i flera skikt. Använd skyddsglasögon - i synnerhet vid borrning i metaller.

18 Sid 5.18 Apr 2015 Hammarborr Hammarborr med SDS PLUS - fäste Avsedda för: Utförande: Borrning med borrhammare i murverk och betong. (Mindre lämplig i armering) Hög borrhastighet med lång livslängd på skärpan och snabb utförsel av damm. Hammarborr i högsta kvalitet med SDS PLUS -fäste. Borren är försedda med karbidspetsar med två skär. Dubbelspiral för snabb utförsel av dammet. Diameter Arbetslängd Totallängd Artikel- Brutto mm mm mm nummer SEK 5, :-- 6, :-- 8, :-- 10, :-- 10, :-- 10, :-- 12, :-- 12, :-- 12, :-- 12, :-- 12, :-- 12, :-- 12, :-- 14, :-- 14, :-- 14, :-- 15, :-- 16, :-- 16, :-- 18, :-- 18, :-- 18, :-- 20, :-- 20, :-- 22, :-- Ovanstående dimensioner lagerhålles normalt. Andra dimensioner än de ovan nämnda samt hammarborr med SDS MAX-fäste kan levereras med en leveranstid på cirka 7 dagar.

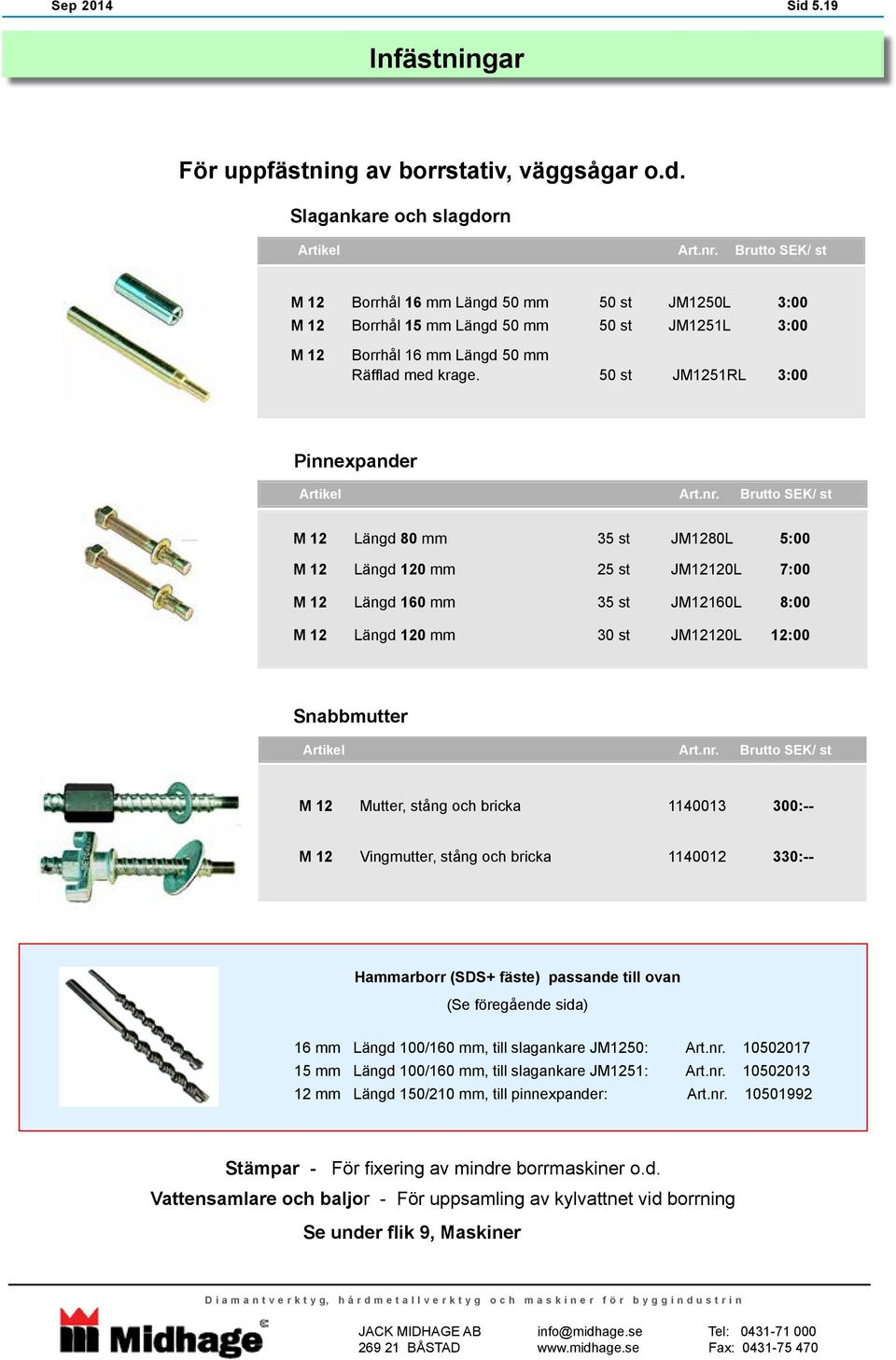

19 Sep 2014 Sid 5.19 Infästningar För uppfästning av borrstativ, väggsågar o.d. Slagankare och slagdorn Artikel Art.nr. / st M 12 Borrhål 16 mm Längd 50 mm 50 st JM1250L 3:00 M 12 Borrhål 15 mm Längd 50 mm 50 st JM1251L 3:00 M 12 Borrhål 16 mm Längd 50 mm Räfflad med krage. 50 st JM1251RL 3:00 Pinnexpander Artikel Art.nr. / st M 12 Längd 80 mm 35 st JM1280L 5:00 M 12 Längd 120 mm 25 st JM12120L 7:00 M 12 Längd 160 mm 35 st JM12160L 8:00 M 12 Längd 120 mm 30 st JM12120L 12:00 Snabbmutter Artikel Art.nr. / st M 12 Mutter, stång och bricka :-- M 12 Vingmutter, stång och bricka :-- Hammarborr (SDS+ fäste) passande till ovan (Se föregående sida) 16 mm Längd 100/160 mm, till slagankare JM1250: Art.nr mm Längd 100/160 mm, till slagankare JM1251: Art.nr mm Längd 150/210 mm, till pinnexpander: Art.nr Stämpar - För fixering av mindre borrmaskiner o.d. Vattensamlare och baljor - För uppsamling av kylvattnet vid borrning Se under flik 9, Maskiner

20 Sid 5.20 April 2015 Tillbehör Tillbehör vid diamantkärnborrning Förlängare Maskinfäste Diameter/ längd Art.nr ½ - ½ 30 / / :-- 540:-- CRI 28 - CRI / / / / :-- 730:-- 800:-- 890:-- Hejare Maskinfäste Art.nr. Hejare (Borrutdragare). CRI 28 Hejare (Borrutdragare). 1/ : :-- Vattenleka Maskinfäste - borrfäste Art.nr. ½ - ½ Kompletteras med adapter :-- Dammleka Maskinfäste - borrfäste Art.nr. ½ - ½ CRI 28 - CRI : :-- Fasta nycklar Dimension Art.nr. 41 mm 32 mm mm 22 mm :-- 110:-- 90:-- 80:--

21 Sep 2014 Sid 5.21 Tillbehör Tillbehör vid diamantkärnborrning Dragskaft Fäste Längd Art.nr. 1/2 ledat 380 mm :- Övergångar för diamantkärnborr Nyhet! Övergångar från Hilti snabbfästen Övergångar för att anpassa borrets fäste till Hilti-maskinernas snabbfästen Maskinfäste - Borrfäst Till maskiner Art. nummer DD110, DD120, DD130, BI+ - 1/2 DD150, DD :- DD110, DD120, DD130, BI+ - CRI 28 DD150, DD :- C-1-1/2 DDEC :- Diamantkärnborr, färdiga med snabbfästen Vi kan även tillhandahålla kärnborr, alla typer och dimensioner, som redan vid leverans är försedda med ovan nämnda fästen för Hilti borrmaskiner. För prisuppgifter kontakta oss. (Övriga adaptrar för Hilti-maskiner - adaptrar för maskiner med BU-fäste - tillhandahåller vi normalt inte men kontakta oss gärna för mer information.) BU - 1/2, BU - 1-1/4 och BU - CRI 28

22 Sid 5.22 Apr 2015 Tillbehör - Övergångar olika fästen Övergångar Maskinfäste - borrfäste Art.nr. 1-1/4 - CRI :- 1-1/4 - CRI 28 med lösring F 875:- 1-1/4-1/ :- 1/2 - CRI :- 1/2-1 1/ :- CRI 28-1/ :- CRI 28-1 ¼ :-- SDS+ -fäste - ½ -20 UNF :-- SDS Max-fäste - ½ -20 UNF :-- ½ - ½ -20 UNF :-- 5/8-28 UNF-gänga - ½ -20 UNF :-- 13 mm chuck-fäste - ½ -20 UNF :-- M16-gänga - ½ -20 UNF :-- 13 mm chuckfäste - 1/2 R :-- SDS+ - 1/2 R :-- 1/2 20 UNF inv. - 1/2 R :-- M16 inv. - 1/2 R :-- För mer information se sida 5.2
