UTGÅTT. Variabelflödesspjäll RWPA. Produktfakta. Produktkod exempel

Transkript

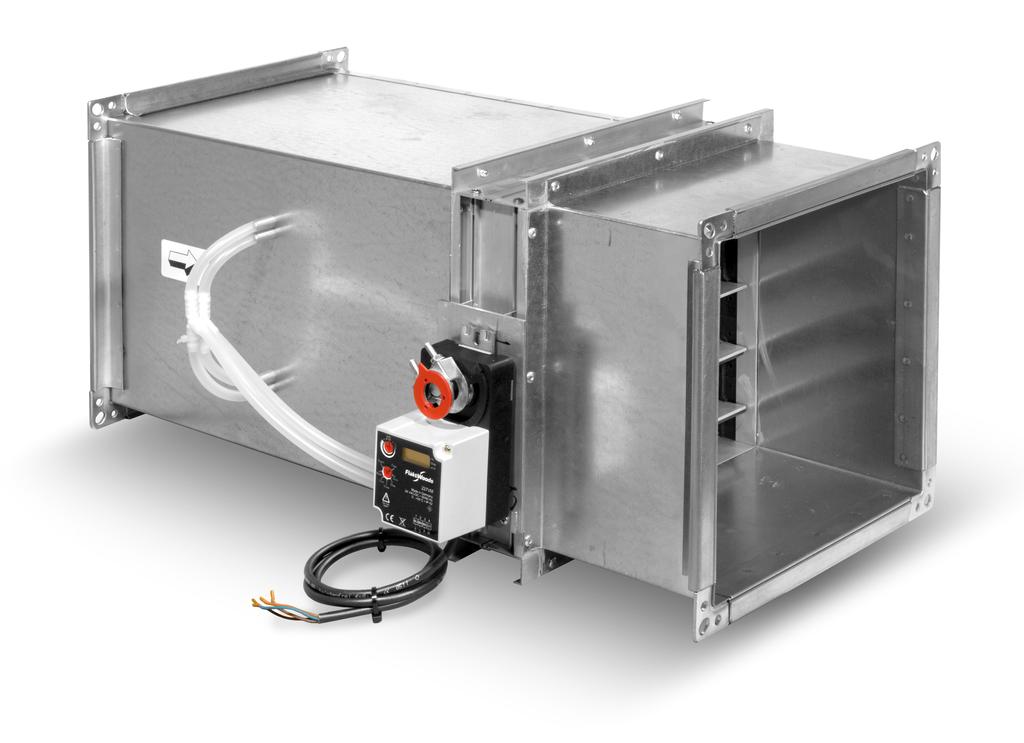

1 UTGÅTT RWPA variabelflödesspjäll möjliggör automatisk luftflödesreglering. Det är lämpligt för användning i system med variabelt luftflöde VAV samt för andra anläggningar där konstant luftflöde krävs. Styrdonet kan arbeta i anslutning med andra enheter för automatisk temperaturregleringsstyrning t. e. kvalitetkvantitet. RWPA uppfyller kraven för täthetsklass CEN 2. Produktfakta Avsedd för luftflödesreglering Ljudisolerad eller oisolerad Finns i ett stort antal storlekar. Produktkod eempel Variabelflödesspjäll RWPA Spjäll med bredd cm och höjd 20 cm, oisolerad, utrustad med Grüner 2VM ställdon, standard luftflöde. 97 SV

2 Uppbyggnad, funktionsbeskrivning RWPA uppbyggnad Spjäll Mätuttag Differenstrycksomvandlare Börvärdesinställning Spjällställdon Ärvärdesavläsning (0(2) - 10 V) eller MP Bus-funktion Funktionsbeskrivning Lufttrycket från flödesgivarna omvandlas via differenstryckomvandlaren till en elektrisk signal som sedan överförs sedan till regulatorn. Regulatorn reglerar spjällställdonet i enlighet med resultatet av jämförda inställt och uppmätt värde. Ett standard RWPA VAV-spjäll är utrustat med kompaktställdon 2VM (Grüner). Andra reglerlösningar finns tillgängliga på begäran. Regulatorn har ett begränsningsflödesvärde V gr förinställt från fabrik. kompaktställdon 2VM är en komplett enhet bestående av ställdonmed en dynamisk differenstryckgivare för tryckoberoende reglering och ett användargränssnitt med 3-siffrig display som möjliggör övervakning av luftflödet och ställa in värden för V ma och V min utan etern utrustning. Ställdonet kan även tvångsstyras via slutande kontakter (timer, närvarodetektor, etc.). för att åsidosätta inställningen av minflöde eller maflöde. Det är även möjligt att använda regulatorn med CAV-funktion (konstantflödesfunktion). 97 SV

3 Arbetsområde, dimensioner Arbetsområde för respektive spjällstorlek Nedanstående tabell visar rekommenderade minluftflöden V min [m3 3 /h] och begränsningsluftflöden V gr [m 3 /h] som är inställda från fabrik*: H (cm)/b (cm) * Andra inställningar på V gr -värden kan göras på begäran. Om lufthastigheten genom spjället understiger 2 m/s kan det bli en regleronoggrannhet på upp till 20%. V ma motsvarar en lufthastighet genom spjället på 8 m/s. V min motsvarar en lufthastighet genom spjället på 1 m/s. Byte av arbetspunkt % VMAX 100%VNOM Givet referensvärde (0) 2-10 V 10V 10V Reference value input (0)2...10V 2V 0V 0% VMIN 100%VNOM Spjäll utan ljudisolering 97 SV

4 Dimensioner, installationsanvisningar Spjäll med ljudisolering * Alla mått är givna i mm. Om något av måtten B eller H är lika med eller större än mm är rambredden mm. RWPA storleksöversikt H (cm)/b (cm) Andra dimensioner kan beställas på begäran. Installationsanvisningar Reglernoggrannheten i luftflödet kontroll rekommenderas det att installera RWPA-spjället med ett visst minimiavstånd från andra delar av ventilationssystemet som kan störa luftflödet. Min installationsavstånd för spjället visas i figuren nedan. 97 SV

5 Kopplingsscheman Eempel på RWPA elanslutningar med kompaktställdon Grüner 2VM Paralellreglering av två variabelflödesspjäll OBS! Vmin måste ställas som 0 Vma måste ställas som Vnom Master-Slavereglering av två variabelflödesspjäll OBS! Vma måste ställas som 0. Regulatorn kommer ha Vnom som börvärde. CAV Konstantflödesreglering Tvångsreglering Detaljerade tekniska data kan hittas i kompaktställdonets tekniska dokumentation. 97 SV

6 Kopplingsscheman Eempel på RWPA elanslutningar med kompaktställdon Belimo (L, N)MV-D3-MP Referenssignal VAV Referenssignal VAV Ärvärdessignal Ärvärdessignal PC-verktyg Tilluft Referenssignal Slave PC-verktyg Ärvärdessignal Ärvärdessignal PC-verktyg Frånluft Master-Slavereglering av två variabelflödesspjäll PC-verktyg Spjäll STÄNGD Paralellreglering av två variabelflödesspjäll Ärvärdessignal Inställning CAV-funktion Standard (förinställt) PC-verktyg PC-verktyg CAV Konstanflödesreglering Detaljerade tekniska data kan hittas i kompaktställdonets tekniska dokumentation. Reglering via MP-bus 97 SV

7 Applikationseempel Upprätthålla konstantluftflöde i ventilationskanal Luftflödesregulatorn håller konstant luftflöde utifrån inställt V min värde. Samreglering med rumstemperaturgivare Konstant ändring av luftflödet inom gränserna för V min till V ma, vilket beror på referenssignalen från rumstemperaturgivaren. Upprätthålla konstanttryck i ventilationskanal eller rum (anläggning) I detta fall används inte luftflödesgivarna. En ingång på konstanttrycksomvandlaren är ansluten direkt till rummet eller till ventilationskanalen. 97 SV

8 Ljuddata Följande tabeller visar ljudeffektnivåerna i [db] för olika oktavband och ljudnivå L WA i db(a) för olika lufthastigheter och tryckfall över spjället. För spjäll med en bredd B som inte är 0 mm, måste avlästa data korrigeras med en DLfaktor. Total ljudeffektsnivå kan beräknas med följande formel: L TOT = L WA + ΔL Ljudeffektsnivå vid utloppet SV RWPA Pa 0 Pa RWPA Pa 0 Pa 79 RWPA Pa 0 Pa 80 RWPA Pa 0 Pa 80 RWPA Pa 0 Pa RWPA Pa 0 Pa

9 Ljuddata RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 79 0 Pa Korrektionsfaktor DL (delta)l i db för olika spjällbredder B (cm) ΔL (db) Ljudeffektsnivå till omgivning för spjäll utan ljudisolering SV RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa 9

10 Ljuddata RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa 0 Pa Sound power level emitted to surrounding, controller with acoustic insulation SV RWPA Pa

11 Ljuddata SV RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa RWPA Pa 0 Pa 11

12 Tryckfall, produktkod Tryckfall över variabelflödesspjäll RWPA (spjället fullt öppet) Produktkod Variabelflödesspjäll RWPA-aaa-bbb-c-d-e Bredd i cm (aaa) 020, 0, 0, 0, 0, 0, 0, 0, 080, 100, 120 Höjd i cm (bbb) 010, 020, 0, 0, 0, 0, 0, 080, 100 Ljudisolering (c) 0 = utan 1 = med Spjällställdon (d) 1 = Belimo NMV-D3-MP 2 = Belimo NM-V and VRD-2 3 = Siemens GLB181.1E 4 = Grüner 2VM (-märkt) Luftflöde (e) 1 = standard X = special 97 SV
