Domnarvsgatan Spånga, Sverige
|
|
- Patrik Eklund
- för 5 år sedan
- Visningar:
Transkript
1 Code D274MGB.000 Datum: INSTRUKTIONSBOK AMD-Railing 2 dörrmaskin för korgdörrar Mail: info@wittur.se WITTUR GmbH Domnarvsgatan Spånga, Sverige Tel. +46 (0) Ingen del av denna publikation får reproduceras eller översättas, inte heller delvis, utan föregående tillstånd från WITTUR GmbH. Vi förbehåller os rätten att införa ändringar av specifikationerna och illustrationerna i denna manual. 1 W:\Wittur Sweden AB\6. Teknik\Tekniska dokument\dörrar\amd\amdc D2_ Instruktionsbok.docx
2 INNEHÅLL Symboler i texten Allmän information före installation Beskrivning och funktion Ansvar och garanti Säkerhetsåtgärder Relaterade dokument Förberedelser för drift Leveransens innehåll Identifiering Typskyltar Installation Justering Underrullar Dörrkontakter Korgdörrarnas låskontakter Medbringare / låsrulle Underhåll, inspektioner och reparationer Säkerhet Allmänna kontroller Korgdörrlås Synkroniseringslinans spänning Bärrulle och underrullar Skenans profil Synkroniseringslinans infästning Att byta rullar Reservdelar AMDCO, sidoöppning, 1 panel AMDC1, 2 paneler, centralöppnande
3 6.3 AMDC2, 2 paneler, sidoöppning AMDC3, 4 paneler, center sidoöppning AMDC4, 3 paneler, sidoöppning AMDC5, 6 paneler, center sidoöppning AMDC profil 2 paneler, centeröppning AMDC profil 2 paneler, centeröppning Delar för snabba vagnstycke Delar för mellan och långsam upphängning Reservdelar medbringare Delar för korgdörrspärr
4 Symboler i texten 1. Allmän information före installation 1.1 Beskrivning och funktion AMD-skena 2 för dörrmanöverenhet används för hissdörrar med normal och tung belastning. Drivenheten kan manövrera panelvikter upp till 125 kg och upp till 600 kg för kompletta dörrenheter. WITTURs garanti kan upphöra att gälla om andra delar de som anges i dessa anvisningar monteras 1.2 Ansvar och garanti Denna instruktionshandbok är avsedd för personer som är insatta i service och installation på hissar. Tillräckliga kunskaper om hissar erfordras. WITTUR påtar sig inget ansvar för skada som förorsakats av olämplig hantering eller för skada till följd av andra åtgärder än de som anges i dessa driftsanvisningar. 1.3 Säkerhetsåtgärder Det är nödvändigt att följa och hålla sig informerad om alla säkerhetsbestämmelser och juridiska skyldigheter för att undvika personskador och skada på produkten under installations-, underhålls- och reparationsarbeten Viktiga säkerhetsanvisningar och riskvarningar markeras med följande symboler För säkerheten viktiga punkter och varningar om risker markeras på följande sätt: Allmän fara Viktiga varningar Risk för personskador (t.ex. skarpa kanter, utskjutande delar) Risk för skada på mekaniska delar (t.ex. felaktig installation) Spänningsförande delar Allmän riskvarning Dessa driftsanvisningar utgör en del av den totala installationen och ska förvars på säker plats (dvs. i maskinrummet) 4
5 1.4 Relaterade dokument D270MGB: Automatisk korgdörr AMD Drivenhet 1 (Eco+) D271MGB: Automatisk korgdörr AMD Drivenhet 1.5 (Midi) D272MGB: Automatisk korgdörr AMD Drivenhet 2 (Supra) D277MGB: Automatisk schaktdörr AMD Railing 2 D270CDEGB: Automatiska dörrar AMD 1.5 Förberedelser för drift Innan installationen påbörjas måste tillgängliga strukturella och utrymmesförhållanden klargöras för att avgöra vilka installationsprocedurer som ska/måste genomföras. Vi rekommenderar därför att alla omständigheter beaktas, och att planera installationsförloppet innan förhastade och dåligt planerade arbeten utförs. Kontrollera att gods och delar levererats korrekt och komplett. Installationsverktyg Följande verktyg erfordras: Kombinationsnyckel 13 mm Spärrskaft + förlängning; hylsor 13 och 15 mm Insexnycklar med "T"-handtag, 4 mm, 5 mm och 6 mm Skruvmejslar (spår- och kors-) Vattenpass Måttband (3 m) Inga andra mekaniska och elektriska justeringar än de som anges i dessa anvisningar erfordras vid installationen! 1.6 Leveransens innehåll Komplett manöverenhet för hisskorgdörr med lagda kablar inklusive kontrollenhet, drivmotor, övre skena, hängplattor, koppling, rem för drivning och lina för synkronisering. Skall förvars i originalemballaget (plastomslag). Komponenterna får inte packas upp innan installationen påbörjas. 5

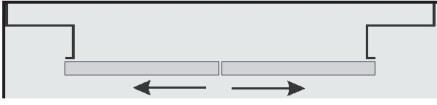

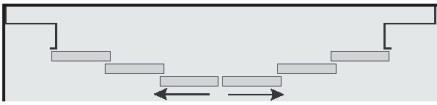

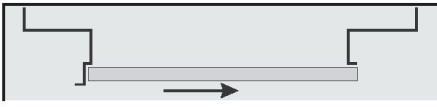

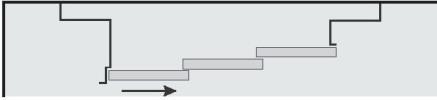

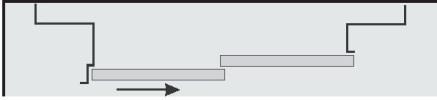

6 2. Identifiering Dörrmaskin 1 Dörrmaskin 1,5 Dörrmaskin 2 Railing 1 Railing 2 TRÖSKELBREDD DÖRR TYP ILLUSTRATION 50 mm OL/R 50 mm 1C 100 mm 2L/R 100 mm 3C 150 mm 4L/R 150 mm 5C 6
7 2.1 Typskyltar dörrtyp Typ bärbeslag Fri öppning CO Serienummer Hissnr. Matningsspänning Typprovning Certifikatnummer Typ Tillverkare / Datum 7
8 3. Installation 3.1 Korgdörrens öppning Säkerställ att hisskorgens dörröppning är rätvinklig och i lod. En felinriktad öppning kan medföra problem vid manöverenhetens och dörrpanelernas installation. 8
9 3.2 Justering Följande mått gäller endast om manöverenheten och övre skenan är placerade i normalt läge. Vid avvikelser för olika komponenter såsom panelernas överlappning, tjocklek mm. måste dimensionerna anpassas till rådande förhållanden Dörr typ 0, 1 Dörr typ 2, 3 Dörr typ 4, 5 9
10 Den svarta gummibufferten längst ner på skenan utgör den vertikala referenspunkten för placeringen av samtliga hisskorg- och stannplandörrar. På centeröppnande dörrar markerar bufferten dörrens centerlinje medans på sidoöppnande dörrar markerar den öppningsbredden (dörrstopplinjen) exklusive överkörning. centralöppnande buffert teleskoperande buffert FINELINE Landing Top Track fri öppning (CO) fri höjd (CH) öppningsriktinig Serienummer Hissnummer 10
11 3.3 Manöverenhetens fästvinklar AMDC-0 (75 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin karmomfattning korg AMDC-1 (35 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin 11
12 AMDC-1 (75 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin AMDC-2 (35 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin 12
13 AMDC-2 & AMDC-3 (75 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin AMDC-4 & AMDC-5 (75 mm infästning mot korg) tröskellinje korg skruv upphängning dörrmaskin 13
14 3.4 Installation av dörrmanöverenhet 1. Montera fästvinklarna på dörrkarmens sidostolpar. Säkerställ att fästena inriktas vertikalt även hisskorgens dörröppning måste - vara i lod - på rätt höjd (X) och - på rätt avstånd (Y mm) från korgens tröskellinje. 2. Fäst upphängningsskruvarna på fästena. 3. Häng manöverenheten på upphängningsskruvarna genom nyckelhålen på manöverenhetens baksida. 14
15 4 Dra fast undre och övre infästningsskruvarna med fingerkraft. 5 Kontrollera drivenhetens horisontala läge. 6 Dra fast samtliga infästningsskruvar. 7 Kontroller skenans vertikala läge. OBSERVERA: Hisskorgen får under monteringen inte flyttas utan dörrpaneler medan medringaren är monterat. *Normalt läge beroende på dörrpanelen Ej för drivenhet 1 15
16 3.5 Standardmedbringare 1 Montera banor på medbringaren 2 Kontrollera medbringarens funktion 16
17 3.6 Korgdörrspärr 1 Fäst medbringaren med fingerkraft på vagnstycket med 4 skruvar. A= Skruv M8x35, försänkt (DIN7991) B= Insexskruv M8x30 (DIN7984) säkringsbricka M8 17
18 2 Träd synkroniseringslinan genom linstyrningen på medbringarens baksida (fig.1) 3 Anslut medbringaren på drivremmens fäste (fig ). 4 Avlägsna låsskruven (fig 4). 5 Kontrollera medbringarens funktion. fig 2 fig 1 fig 4 fig 3 18
19 3.7 Dörrförstyvning 1 Fäst förstyvningen mellan vagnstycken och dörrpanelen så att medbringarens banor är i lod. Dra fast övre skruven först för att dörrpanelens justering inte ska ändras. 2 Kontrollera att ett frispel finns mellan medbringarens banor och styrnenheten. 19
20 3.8 Nödöppningsanordning 4. Fäst linans fästplatta på dörrpanelförstärkningen. 5. Fäst linans ända vid fästplattan med en vajerklämma. 6. Kontrollera nödöppningsfunktionen. 7. Fäst skylten ungefär mitt på dörrpanelen. 20
21 4 Justering 4.1 Underrullar 1. Kontrollera att spelet mellan rullen och skenan är 0,15 mm. 2. Lossa muttern och justera, om så erfordras, den excentriska rullen med en insexnyckel. 3. Justera stoppbufferten så att dörrpanelerna är i linje med främre väggen (= dörröppningen). 0,15mm spel Ändanslag 21
22 4.2 Dörrkontakter 1. Kontrollera dörrkontakternas funktion Kappslingsklass IP 20 Centralöppnande sidoöppnande Kappslingsklass IP 54 Centralöppnande sidoöppnande 22
23 4.3 Korgdörrarnas låskontakter 1. Låshaken ska i stängt läge vila mot hakens buffert. 2. Låsglipan ska vara 1-2 mm när vagnstycken är helt stängda och lutar mot stoppbufferten. 3. Kontrollera kontaktens funktioner. 4. Säkerställ att låsspelet inte bryter dörrkontaktens funktion Standard kappslingsklass IP 20 Låskontakt Låshake Låskontakt Dörrkontakt Buffert låshake Ändanslag Ändanslag Centralöppnande sidoöppnande Kappslingsklass IP 54 Låshake Låskontakt Låshake Ändanslag Dörrkontakt Ändanslag 23
24 4.4 Medbringare / låsrulle 1 Säkerställ att medbringaren öppnar och stänger korrekt. 2 Kontrollera låsrullens frigång mot medbringaren på samtliga stannplan. - Nominell frigång = 13mm - Minsta frigång = 8 mm Låsrullens avstånd i låst läge ska vara 84 mm låst 84 upplåst 77 öppet 110 stängt 77 korgtröskellinje schakttröskellinje 24
25 5 Underhåll, inspektioner och reparationer 5.1 Säkerhet Följ gällande säkerhetsbestämmelser och -anvisningar angående arbeten på hissar. Uppmärksamma speciellt öppna stannplandörrar. Säkerställ alltid att öppna stannplandörrar inte utgör en risk för utomstående personer. Stannplandörrarna ska vara stängda när hisskorgen inte står på planet. Säkerställ också att dörrarnas säkerhetskrets inte är överkopplat, även vid underhåll. Kontrollera att schaktdörren under korgens aktuella position inte öppnas när korgdörren öppnas med provkörningsknappen. 5.2 Allmänna kontroller Steg Åtgärd 1. Kör hisskorgen på normalt sätt från ett stannplan till ett annat, och kontrollera dörrarnas öppningsfunktion, även från stannplansidan. 2. Kontrollera drivenhetens funktion från översta stannplanet. 3. Kontrollera samtliga schaktdörrar från korgtaket. 4. Dörren ska öppnas och stängas mjukt och utan missljud 5. Dörrpanelerna ska ej slå mot varandra eller mot ändstoppet. 6. Dörrpanelerna ska vara korrekt inriktade med dörrkarmen. 7. Fotocellen, kraftbegränsaren och ljusridån ska stoppa eller reversera dörrens körriktning vid aktivering. 25
26 5.3 Korgdörrlås Normalt 1 Låset måste gå i lås säkert och hålla dörren stängd Mått Låskroken ska ligga an mot bufferten 2 Säkerhetskretsen ska brytas när dörren öppnas 3 När låset är helt stängt ska låskrokens och haken överlappning vara minst 10 mm 4 Spelet mellan låskroken och haken ska vara 1-2 mm 5 Kontakterna ska vara rena och inte uppvisa tecken på slitage Synlig metall 6 När kontakterna är slutna ska låskrokens och hakens överlappning vara minst 7mm 7 Kontaktbryggan ska trycka ner kontaktytan minst 3mm 8 De elektriska anslutningarna ska vara ordentligt fastdragna 9 Kontaktbryggan ska vara inriktad mot kontakthålens centrum och får inte vidröra hålens kanter 10 Kontrollera att låskroken kan röras sig fritt när banan trycks in 26
27 5.4 Synkroniseringslinans spänning Normalt Mått 1 Inga skadade eller lösa kardeler får finnas på linan 2 Tryck mot linan med ett finger som visas i illustrationen. Linan ska kunna tryckas in cirka 5 mm 3 Synkroniseringslinan ska förhindra löst spel mellan panelerna 27
28 5.5 Bärrulle och underrullar Normalt Mått 1 Rullarna ska vara säkert infästa och löpa mjukt längs styrskenan 2 Rullarna får inte uppvisa asymmetriskt slitage 3 Spel mellan underrulle och skenan 0,15 mm 4 Vagnstyckets krok ska vara under skenans yta minst 6 mm 28
29 5.6 Skenans profil Normalt Mått 1 Skenan och rullarna ska vara rena och kunna föras fritt (rengör endast torrt; inget fett eller olja) 5.7 Synkroniseringslinans infästning Fäst synkroniseringslinan som visas i nedanstående illustration OBSERVERA! Kom ihåg att klippa bort överskjutande lina 29
30 5.8 Att byta rullar Byt rullar som visas i illustrationerna. OBSERVERA! Uppmärksamma speciellt att den fyrkantiga axeln placeras korrekt i de fyrkantiga hålen. Steg Åtgärd 1. Railing 2 underrulle har excentrisk justering. 2. Om hela medbringaren måste lossas ska säkerställas att den inriktas vertikalt vid återmonteringen (korgdörrens railing 2 har en extra stödplatta mellan vagnstycke och dörrpanelförstyvningen.) 30
31 6 Reservdelar 6.1 AMDCO, sidoöppning, 1 panel Pos. Artikelnummer Beskrivning Anmärkningar 1 Profil 2, sidoöppning se avsnitt G G G G04 vagnstycke komplett vagnstycke komplett vagnstycke komplett vagnstycke komplett vänsteröppnande, LL , se avsnitt 6.9 högeröppnande, LL , vänsteröppnande, LL högeröppnande, LL G.. medbringare, komplett se avsnitt G. medb. f. korgdörrspärr, komplett se avsnitt G G02 öppningsanordning för korgdörr öppningsanordning för korgdörr vänsteröppnande, se avsnitt 6.9 högeröppnande, G G G G G G G G04 fästvinklar 35mm fästvinklar 35mm fästvinklar 50mm fästvinklar 50mm fästvinklar 75mm fästvinklar 75mm fästvinklar 75mm fästvinklar 75mm vänsteröppnande högeröppnande vänsteröppnande högeröppnande vänsterröppnande, LL<=900 högeröppnande, LL<=900 vänsteröppnande, LL>900 högeröppnande, LL>900 31
32 6.2 AMDC1, 2 paneler, centralöppnande Pos. Artikelnummer Vänster medbringare Höger medbringare Beskrivning Anmärkningar 1 Profil 2, centeröppning Se avsnitt G -> G -> G04 G04 G02 G02 vagnstycke komplett, vänster vagnstycke komplett, vänster LL= , se avsnitt 6.9 LL= G -> G -> G01 G01 G03 G03 vagnstycke komplett, höger vagnstycke komplett, höger LL= , se avsnitt 6.9 LL= G G14 synkroniseringslina synkroniseringslina längd L=3 980 (för LL<=950) längd L=6 400 (för LL<= 1 500) H01 fjäder G01 medbringare, komplett se avsnitt G.. medbr. f. korgdörrspärr, komplett se avsnitt G -> G01 G02 öppningsanordning för korgdörrlås EN G G G03 fästvinklar, 35mm fästvinklar 50mm fästvinklar 75mm 32
33 6.3 AMDC2, 2 paneler, sidoöppning Pos. Artikelnummer Beskrivning Anmärkningar 1 Profil 2, sidoöppning se avsnitt G G G G02 snabba vagnstycke komplett snabba vagnstycke komplett snabba vagnstycke komplett snabba vagnstycke komplett LL = , högeröppnande, Se avsnitt 6.9 LL = , vänsteröppnande LL = , högeröppnande LL = , vänsteröppnande G G01 långsamma vagnstycke komplett långsamma vagnstycke komplett högeröppnande, se avsnitt 6.10 vänsteröppnande, H07 synkroniseringslinans längd L = G.. medbringare, komplett se avsnitt G. medbr. f. korgdörrspärr, komplett se avsnitt G G02 öppningsanordning för korgdörrlås öppningsanordning för korgdörrlås vänsteröppnande, se avsnitt 6.9 högeröppnande, G G G03 fästvinklar, 35mm fästvinklar 50mm fästvinklar 75mm 33
34 6.4 AMDC3, 4 paneler, center sidoöppning Pos. Artikelnummer Koppling vänster Koppling höger Beskrivning Anmärkningar 1 Profil 2, centeröppning se avsnitt G -> G -> G04 G04 G02 G02 snabba vagnstycke komplett, vänster snabba vagnstycke komplett, vänster LL = , se avsnitt 6.9 LL = G -> G -> G01 G01 G03 G03 snabba vagnstycke komplett, höger snabba vagnstycke komplett, höger LL = , se avsnitt 6.9 LL = G01 långs. vagnstycke kompl, vänster se avsnitt G02 långs. vagnstycke kompl, höger se avsnitt G G15 synkroniseringslina synkroniseringslina lina längd L=6 400 (för LL<=2 050) lina längd L=9 400 (för LL<= 3 000) H01 fjäder H07 synkroniseringslinan längd L = G01 medbringare, komplett se avsnitt G.. Låskoppling, komplett se avsnitt G -> G01 G02 öppningsanordning för korgdörrlås EN G G G03 fästvinklar, 35mm fästvinklar 50mm fästvinklar 75mm 34
35 6.5 AMDC4, 3 paneler, sidoöppning Pos. Artikelnummer Beskrivning Anmärkningar 1 Profil 2, sidoöppning se avsnitt G G G G02 snabba vagnstycke komplett snabba vagnstycke komplett snabba vagnstycke komplett snabba vagnstycke komplett LL = , högeröppnande, se avsnitt 6.9 LL = , vänsteröppnande LL = , högeröppnande LL = , vänsteröppnande G G01 långsamma vagnstycke komplett, långsamma vagnstycke komplett högeröppnande, se avsnitt 6.10 vänsteröppnande, H07 synkroniseringslina längd L = G.. medbringare, komplett Se avsnitt G. medbr. f. korgdörrspärr, komplett Se avsnitt G G02 öppningsanordning för korgdörrlås öppningsanordning för korgdörrlås vänsteröppnande, se avsnitt 6.9 högeröppnande, G G G02 fästvinklar, 35mm fästvinklar 50mm fästvinklar 75mm 35
36 6.6 AMDC5, 6 paneler, center sidoöppning Pos. Artikelnummer Vänster medbring are Höger medbring are Beskrivning Anmärkningar 1 Profil 2, centeröppning se avsnitt G -> G -> G04 G04 G02 G02 snabba vagnstycke komplett, vänster snabba vagnstycke komplett, vänster LL = , se avsnitt 6.9 LL = G -> G -> G01 G01 G03 G03 snabba vagnstycke e komplett, höger snabba vagnstycke komplett, höger LL = , se avsnitt 6.9 LL = G01 långs. vagnstycke kompl, vänster se avsnitt G02 långs. vagnstycke kompl, höger se avsnitt G G G16 synkroniseringslina synkroniseringslina synkroniseringslina längd L=6 400 (för LL<=2 050) längd L=9 400 (för LL<= 3 450) längd L= (för LL<=4 200) H01 fjäder H07 synkroniseringslina längd L = G01 medbringare, komplett se avsnitt G.. medbr. f. korgdörrspärr, komplett se avsnitt G -> G01 G02 öppningsanordning för korgdörrlås EN G G02 fästvinklar 50mm fästvinklar 75mm 36
37 6.7 AMDC profil 2 paneler, centeröppning Pos. Artikelnummer Beskrivning Anmärkningar G G G01 linbrytskiva, vänster linbrytskiva, vänster linbrytskiva, vänster LL<900 två paneler centeröppnande dörr LL< fyra paneler centeröppnande dörr LL<2 700 sex paneler centeröppnande dörr G G G02 linbrytskiva, höger linbrytskiva, höger linbrytskiva, höger LL<900 två paneler centeröppnande dörr LL< fyra paneler centeröppnande dörr LL<2 700 sex paneler centeröppnande dörr G G G01 linbrytskiva, vänster linbrytskiva, vänster linbrytskiva, vänster LL>=900 två paneler centeröppnande dörr LL>=1 800 fyra paneler centeröppnande dörr LL>=2 700 sex paneler centeröppnande dörr G G G02 linbrytskiva, höger linbrytskiva, höger linbrytskiva, höger LL>=900 två paneler centeröppnande dörr LL>=1 800 fyra paneler centeröppnande dörr LL>=2 700 sex paneler centeröppnande dörr G02 buffert buffert dörrkontakt IP54 dörrkontakt 37
38 6.8 AMDC profil 2 paneler, centeröppning Pos. Artikelnummer Beskrivning Anmärkningar G02 buffert buffert dörrkontakt IP54 dörrkontakt 38
39 6.9 Delar för snabba vagnstycke Pos. Artikelnummer Beskrivning Anmärkningar G01 rulle ändanslag G01 rulle hängrulle G G02 buffert buffert för vänster vagnstycke, centeröppnande dörr för höger vagnstycke, centeröppnande dörr G G02 buffert buffert för vänster sidoöppnande dörr för höger sidoöppnande dörr dörrkontaktbrygga dörrkontakt G02 buffert buffert 39
40 6.10 Delar för mellan och långsam upphängning Pos. Artikelnummer Beskrivning Anmärkningar G01 rulle hängrulle G01 rulle ändanslag G01 rulle synkroniseringsrulle 40
41 6.11 Reservdelar medbringare Pos. Artikelnummer Beskrivning Anmärkningar G03 medbringare, komplett vänster sida, NH= G04 medbringare, komplett vänster sida, NH=400, asymmetrisk 150/ G05 medbringare, komplett vänster sida, NH= G07 medbringare, komplett vänster sida, NH= G05 medbringare, komplett vänster sida, NH=500, asymmetrisk 150/ G13 medbringare, komplett höger sida, NH= G14 medbringare, komplett höger sida, NH=400, asymmetrisk 150/ G15 medbringare, komplett höger sida, NH= G17 medbringare, komplett höger sida, NH= G15 medbringare, komplett höger sida, NH=500, asymmetrisk 150/ G04 fjäderenhet fjäder + styrning G03 medbringarens bana, sats NH=300, inklusive fästskruvar G05 medbringarens bana, sats NH=500, inklusive fästskruvar G07 medbringarens bana, sats NH=700, inklusive fästskruvar G04 medbringarens bana, sats NH=400, asymmetrisk, inklusive fästskruvar G01 medbringarens bana, sats NH=500, asymmetrisk, inklusive fästskruvar 41
42 6.12 Delar för korgdörrspärr Centeröppnande dörrar Pos. Artikelnummer Beskrivning Anmärkningar G03 korgdörrspärr, komplett vänster sida, NH= G04 korgdörrspärr, komplett vänster sida, NH=400, asymmetrisk 150/ G05 korgdörrspärr, komplett vänster sida, NH= G07 korgdörrspärr, komplett vänster sida, NH= G05 korgdörrspärr, komplett vänster sida, NH=500, asymmetrisk 150/ G13 korgdörrspärr, komplett höger sida, NH= G14 korgdörrspärr, komplett höger sida, NH=400, asymmetrisk 150/ G15 korgdörrspärr, komplett höger sida, NH= G17 korgdörrspärr, komplett höger sida, NH= G15 korgdörrspärr, komplett höger sida, NH=500, asymmetrisk 150/350 Sidoöppnande dörrar Pos. Artikelnummer Beskrivning Anmärkningar G03 korgdörrspärr, komplett vänster sida, NH= G04 korgdörrspärr, komplett vänster sida, NH=400, asymmetrisk 150/ G05 korgdörrspärr, komplett vänster sida, NH= G07 korgdörrspärr, komplett vänster sida, NH= G05 korgdörrspärr, komplett vänster sida, NH=500, asymmetrisk 150/ G13 korgdörrspärr, komplett höger sida, NH= G14 korgdörrspärr, komplett höger sida, NH=400, asymmetrisk 150/ G15 korgdörrspärr, komplett höger sida, NH= G17 korgdörrspärr, komplett höger sida, NH= G15 korgdörrspärr, komplett höger sida, NH=500, asymmetrisk 150/350 42
43 Pos. Artikelnummer Beskrivning Anmärkningar dörrkontakt dörrkontaktbrygga H01 buffert 4 bana se avsnitt G06 fjäderenhet fjäder, fjäderstyrning, bussning strömbrytare IP54 43
