STIGA PARK 107 M HD

Transkript

1 STIGA PARK 107 M HD

2 S SVENSKA A B 6

3 SVENSKA 8 9 X Z S Y W V 10

4 SE SVENSKA SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Läs instruktionsbok och säkerhetsmanual före användning av maskinen. För ej in hand eller fot under kåpan då maskinen är igång. Se upp för utkastade föremål. Håll åskådare borta. Innan reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet. INTRODUKTION Klippaggregatet finns som standard i två utföranden: - med mekanisk inställning av klipphöjden (art. nr ). - med fabriksmonterad, elektrisk inställning av klipphöjden (art. nr ). KLIPPAGGREGAT MONTERING 1. Lossa aggregatsfästena och montera dem på maskinens framaxeltappar (fig 1). 2. Ta bort transportsäkringarna vid pivothjulen. 3. Placera klippaggregatet framför maskinen. 4. Ta loss sprintarna (fig 2). 5. Skruva fast klippaggregatet i aggregatsfästena (fig 3) : Anslut elkontakten till uttaget på sidan av maskinen (fig 4). 7. Ställ klipphöjdsinställningen i ett mellanläge. 8. Kräng på kilremmen på maskinens centrumremskiva A (fig 5). 9. Lyft bakkanten på klippaggregatet och fixera med sprintarna (fig 2). Grundinställning för maskiner med 17 däck är läge Spänn remmen med spännrullen B. Spännrullen skall ligga på vänster sida av remmen sett från förarens position (fig 5). 11. Fäst lyftfjädern i redskapslyften (fig 6). Grundinställning för maskiner med 17 däck är läge 2. Detta läge kan varieras för att få bättre lyfthöjd alt. bättre markföljningsförmåga. INSTÄLLNING För att aggregatet skall klippa jämnt och snyggt krävs att det är rätt justerat: 1. Se till att däcken har rätt lufttryck: Fram: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi). 2. Ställ maskinen på ett plant golv. Lossa sprintarna (fig 2). 3. Justera aggregatet så att kåpans fram- och bakkant kommer på samma höjd över golvet. 4. Fixera med sprintarna. ANVÄNDNING KLIPPHÖJD Klipphöjden kan varieras från 30 till 85 mm: - art. nr har ett antla fasta lägen för klipphöjden. - art. nr har steglös inställning av klipphöjden. Anm. Angivna klipphöjder gäller när maskinen står på ett fast underlag. KLIPPRÅD För bästa "Multiclip"-effekt följ dessa råd: - klipp ofta. - använd full gas på motorn. - håll klippaggregatets undersida ren. - använd skarpa knivar. - klipp inte vått gräs. - klipp två gånger (med olika klipphöjd) om gräset är högt.

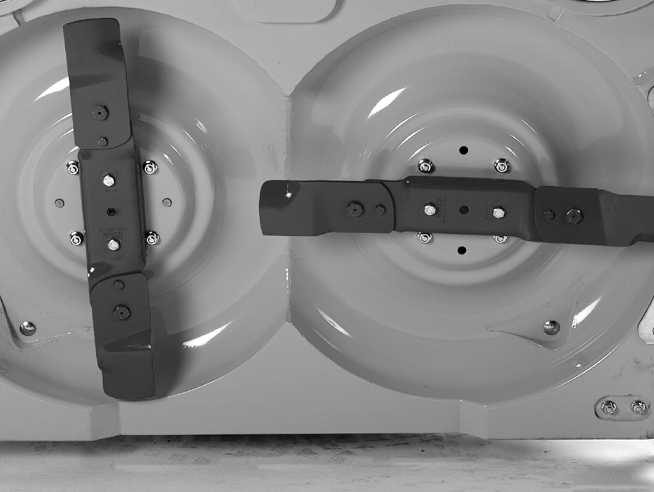

5 SVENSKA SE FÖRBEREDELSE UNDERHÅLL Om inget annat sägs skall all service och underhåll utföras på en stillastående maskin där motorn inte går. Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen. Förhindra ofrivillig motorstart genom att alltid stoppa motorn, lossa tändkabeln från tändstiftet och jorda den. Lossa minuskabeln från batteriet. UNDERHÅLLSTIPS För att underlätta rengöring och underhåll kan klippaggregatet fällas upp: 1. Ställ klipphöjdsinställningen i ett mellanläge. 2. Lossa de båda sprintarna (fig 2). 3. Haka upp spännrullsarmen på fästet. 4. Kräng av remmen från centrumremskivan (fig 7). 5. Fatta tag i aggregatets ram. 6. Vik upp aggregatet tills det står upprätt på de bakre stödplattorna (fig 8). RENGÖRING Efter varje användning bör klippaggregatets undersida spolas av. Om gräset har torkat fast, skrapa undersidan ren. Vid behov, bättra undersidan med färg för att förhindra rostangrepp. KUGGREMMAR Om någon av knivarna har träffat ett fast föremål (ex.vis en sten), kan remspänningen ändras. Detta kan leda till att kuggremmen "kuggar över", vilket i förlängningen kan ge skador på knivarna. Vid byte av kuggremmar, se till att knivarna står vinkelrätt mot varandra (se fig 9). Knivarnas respektive arbetsområde överlappar varandra. Har knivarnas inbördes läge förändrats föreligger stor risk att de slår i varandra. Detta medför allvarliga skador på klippaggregatet. Om så är fallet, lämna maskinen med klippaggregat till en serviceverkstad för reparation och översyn. KNIVAR Använd skyddshandskar vid byte av knivar för att undvika skärskador. Se till att knivarna alltid är skarpa. Då blir klippresultatet bäst. Kontrollera alltid knivarna efter en påkörning. Har knivsystemet skadats skall defekta delar bytas ut. Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador även om de passar på maskinen. Montera knivarna enligt bild 10 där kniveggen är markerad. Knivens uppvikta kant skall placeras inåt mot knivfästet. Klippsystemet består av två knivbalkar med två utbytbara knivblad Y (fig 9). Vid byte av knivblad skall båda bytas ut för att undvika obalans. Montera de nya knivarna. Drag åt skruvarna V och W ordentligt. Åtdragningsmoment: V Nm, W - 24 Nm. Vid kraftig påkörning kan knivbladen vika undan. Lossa låsmuttern X och vik tillbaka knivbladen. Montera en ny original brytbult V. Drag åt låsmuttern X och Z. PIVOTHJUL Pivothjulen är försedda med smörjnipplar på pivotaxeln och hjulaxeln. Dessa ska smörjas var 50:e körtimme. RESERVDELAR STIGA original reservdelar och tillbehör är konstruerade speciellt för STIGA maskiner. Observera att "icke original" reservdelar och tillbehör inte har kontrollerats eller godkänts av STIGA: Användning av sådana delar och tillbehör kan påverka maskinens funktion och säkerhet. STIGA ansvarar inte för skador orsakade av sådana produkter. GGP förbehåller sig rätten att förändra produkten utan föregående meddelande.

6 GGP Sweden AB Box 1006 SE TRANÅS
