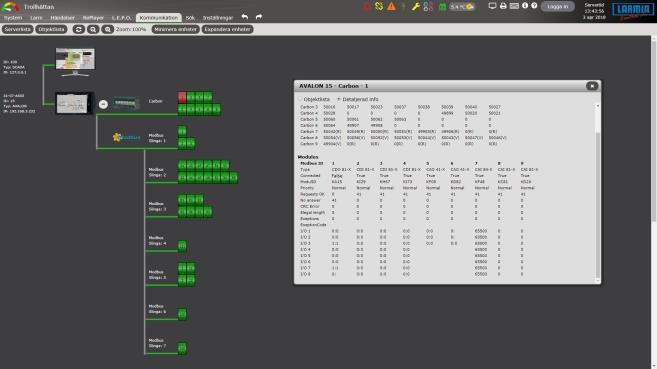

2 Teknik som arbetar för dig E vo S C A D A d et öppna f r a m t i d s s ä kr a v a l e t Komplett SCADA med alla programdelar inkluderande bl.a. larmserver och kommunikationsöversikt. Grafiskt editeringsverktyg ingår. Öppna kommunikationsstandarder, t.ex. Modbus, MBUS och OPC. Samtliga in- och utgångar i systemet loggas kontinuerligt, utan att speciella inställningar måste göras. Detta genererar historik från dag 1. Fjärrtillgång till systemet via plattformsoberoende HTML5-klient.

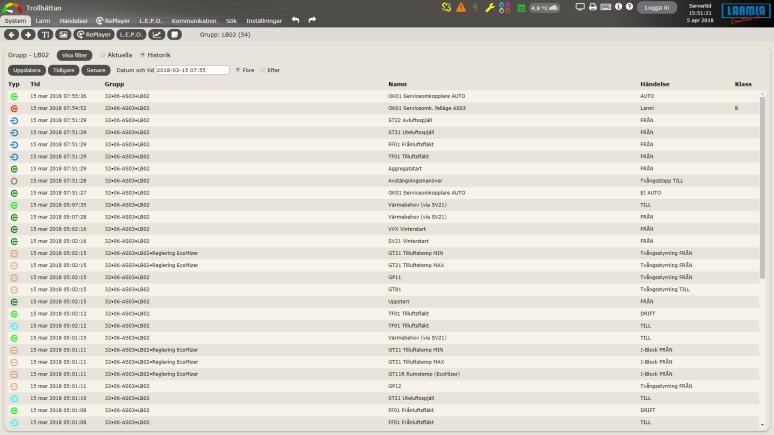

3 Historik T r e n d e r Alla värden loggas enligt COV-principen varannan sekund, d.v.s. att värdet endast sparas vid förändring istället för med ett konstant intervall. Detta gör att ingen information går förlorad. I diagrammet kan upp till 8 signaler visas samtidigt. Zoomfunktioner gör det möjligt att lätt navigera från värden på minutnivå till ett helt år. Trendkurvan för en punkt kommer du lätt åt via dess objektdialog. H ä n d e l s e r Alla händelser så som larm, kvitteringar, start- och stopp-information, inloggningar och förändringar gjorda av användare mm. lagras i en händelselista. Dessa händelser kan visas i en global händelselista där hela anläggningens händelser vissas. Det finns en filterfunktion som gör det möjligt för användaren att sortera ut den information som eftersöks. T.ex. kan filter skapas som visar en lista då A-larm blev aktiva. Då anläggningen är grupperad i delsystem (t.ex. undercentral, ventilationsaggregat) kan alla händelser som tillhör ett visst system visas i en separat lista. Man kan också välja ett specifikt objekt och se dess händelser.

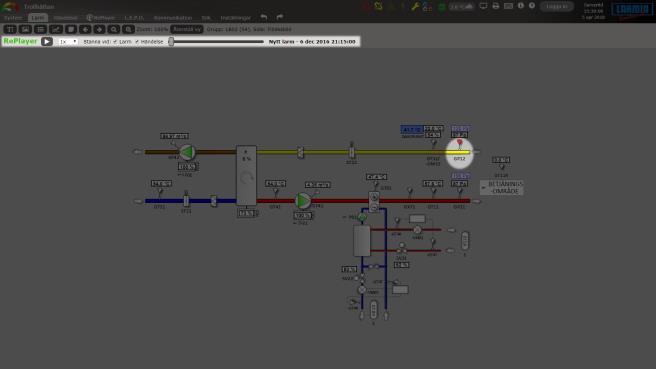

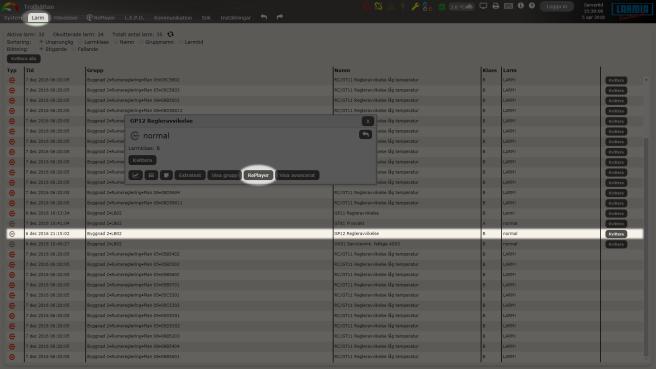

4 Felsökning R e P l a y e r RePlayer är en händelsestyrd återuppspelnings-funktion. Man kan t.ex. klicka på ett larm i larmlistan för att automatiskt hoppa till driftbilden för denna grupp, och få händelseförloppet precis innan larmet utlöstes uppspelat för sig. På så vis får man reda på vad som ledde till att larmet utlöstes. Bild 1: Klicka på larmet i listan för att få upp manöverrutan och tryck sedan på RePlayer. Bild 2: RePlayer aktiveras och en uppspelning av driftbilden som tillhör larmet påbörjas 1 minut innan larmet utlöstes. Detta ger möjlighet att följa förloppet i valfri hastighet, och se vad som ledde till att larmet utlöstes. Bild 3: Uppspelningen är klar och larmet har löst ut. Man kan välja om uppspelningen ska pausa direkt när larmet löser ut, eller om man vill att uppspelningen ska fortsätta för att t.ex. kunna se när aggregatet stannar efter att ett frysskyddslarm har löst ut. RePlayer kan även användas för att få en snabb översikt av viktiga händelser under ett angivet tidsspann. Man kan t.ex. ange datumen från när man gick på ledighet tills man kom tillbaka och därefter få väsentliga händelser uppspelade för sig efter önskad filtrering på t.ex. bara prio-1-larm. K o m m u n i k a ti o n s ö v e r si k t Autogenerarad kommunikationsöversikt som ger en bild över systemets uppbyggnad: enheter, slingor och I/O. Via översikten kan man snabbt identifiera eventuella fel i kommunikationen samt få detaljerad info om alla enheter.

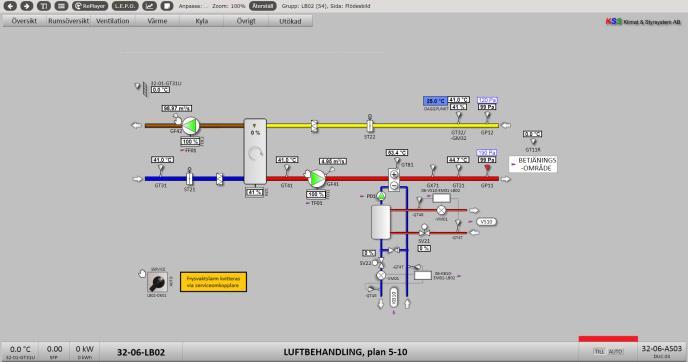

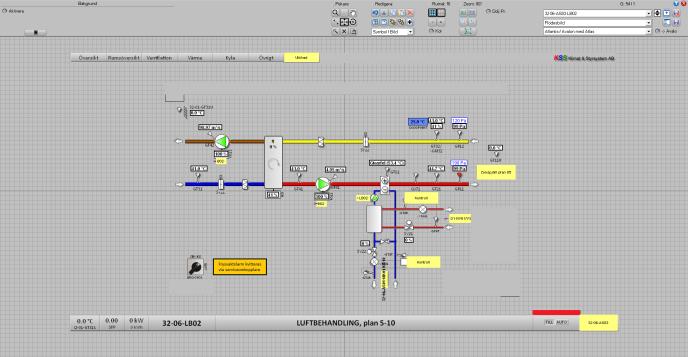

5 Konfiguration D r i f t b i l d e r Med ett par knapptryck öppnar man bildediteringen för Evo. Evo har en kraftfull grafikmotor med bl.a. stöd för animeringar. Du kan t.ex. koppla en fläktsymbol till en manöver så att fläktsymbolen roterar när manövern är i drift, eller konfigurera ett objekt att åka på skärmen efter ett visst mönster. Med samma enkelhet skapar du även användarvänliga menysystem som kan inkluderas i samtliga bilder i systemet. Ett stort bibliotek med de vanligaste symboler ingår, och det är även enkelt att skapa egna symboler som sedan kan återanvändas. Bilderna förs även över till våra grafiska PLC:er (Avalon och EcoPAC), där de kan visas genom att man kopplar upp sig mot PLC:n via HTML5-klienten. I Avalon går det dessutom att se bilderna lokalt på bildskärmen.

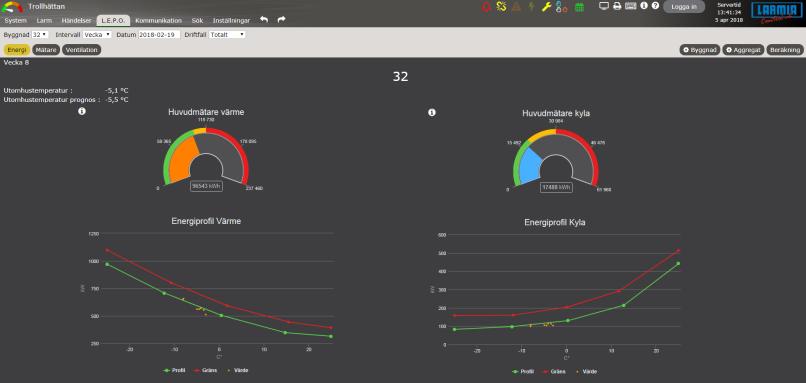

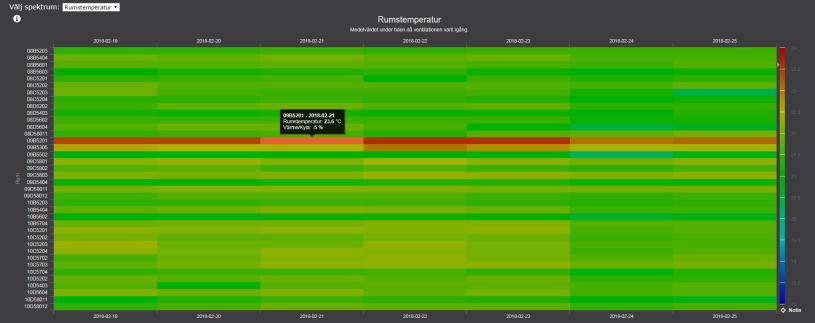

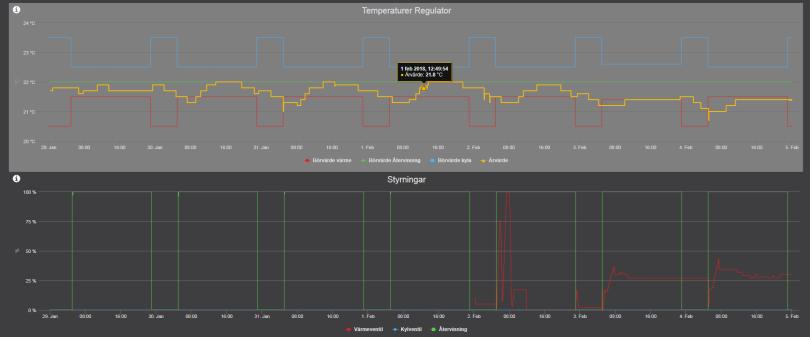

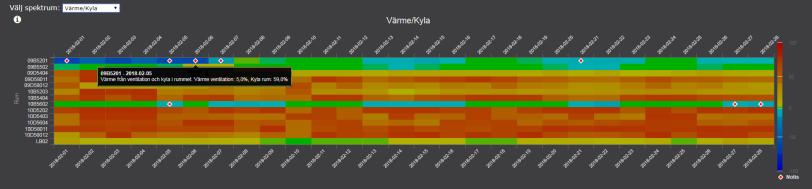

6 L. E. P. O. Energi L.E.P.O. (Larmia Energy and Performance Overview) är en energiövervakningsmodul som ger automatgenererade rapporter om man kategoriserar objekten i programmeringen. Som standard ingår nivån Start som ger tillgång till automatiska energioch effektmätare, energiprofil för värme, kyla och fastightsel samt kurvpresentation för valda perioder. Bild 1: Övre diagrammen visar automatgenererad effektvisning i L.E.P.O.-Start. Undre diagrammen visar energiprofil för värme och kyla. Bild 2: Övre diagrammet visar börvärde för värme (röd), börvärde för kyla (blå), börvärde för återvinning (grön) samt ärvärde (gul). När ärvärdet ligger mellan börvärdet för kyla och värme tillförs ingen extra energi. Undre diagrammet visar övriga tillhörande mät- och styrsignaler. Nästa nivå av L.E.P.O. är Brons. Den är licensbelagd och kan köpas till Evo SCADA. Brons ger tillgång till Ventilationsaggregat, Undercentraler samt Kylundercentraler. Här går det t.ex. att få energi- och driftrapporter för ventilationsaggregat, se exempel nedan. Bild 3: Diagrammet, som skapas automatiskt, visar kyla/värme för 30 rum (Y-skalan) under 1 månad (Xskalan), med interaktiv åtkomst för varje rum. Nedersta raden visar kyla/värme för rummens ventilationsaggregat. Avvikelser från energieffektiv drift visas med röda klickpunkter för mer information. Periodens längd är valbar. Bild 4: Diagrammet, som skapas automatiskt, visar temperaturen för rum som matas från ett visst ventilationsaggregat under vald period.
