1 ...WITH A PASSION FOR COFFEE Service manual Bean to cup COFFEE QUEEN Din återförsäljare S / SE Rev

2 1. Innehållsförteckning. : 1. Innehållsförteckning sid Allmänt 3 3. Översikt av komponenterna front 4 3. Översikt av komponenterna blandarsystem 5 3. Översikt av komponenterna dörr, kvarn 6 4. SERVICE; Installation och Igångsättning Placera maskinen 7-9 Ansluta vatten till maskinen Starta upp maskinen Fylla behållare med ingredienser Fylla bönbehållare med bönor 5. DRIFT Bryggning av kaffe i kopp 10 Bryggning av kaffe i kanna RENGÖRINGSPROGRAM; Automatisk rengöring av bryggmekanism Automatisk rengöring av blandarskålarna 14 Automatisk rengöring av In och Utloppsventiler 15 Rotera bryggmekanism utan vatten o ingredienser Rengöring varje vecka RENGÖRING: Demontera blandarsystemet 17 Diska delar 17 Återmontera blandarsystem Rengöring och skötsel RENGÖRING: Utvändig rengöring och vid behov 19 Rengöring, kvarn Demontera och rengöra kaffefilter Koppräknare o Easy access Säkerhetsfunktioner Felmeddelanden Förvaring och transport Måttskiss Kopplingsschema Installation av myntmekanism Reservdelsförteckning Sprängskiss

3 2. Allmänt. Bean to cup Tack för att ni valt en Coffee Queen Bean to cup och som vi hoppas att ni får mycket gläjde av! - Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. - Manualen innehåller viktiga instruktioner för en riktig och säker användning av färskbryggsautomaten. - Bevara alltid manualen inom räckhåll. Coffee Queen / Bean to cup - Tillagar kaffet nymalet kopp för kopp, kanna efter kanna - Inbyggd kvarn för malning av kaffebönor - Kannfunktioner med nyckelbrytare - 12 valmöjligheter av dryck ingrediensbehållare + bönbehållare - Bryggmekanism med kaffefilter - Elektronisk temperaturkontroll - Justerbar kaffestyrka - Belysning av kopp under bryggning - Inbyggd klockfunktion Coffee Queen AB är certifierad enligt ISO 9001 och system och belastar därför miljön minimalt. Fakta: Höjd Bredd Djup Vikt Tankvolym Elanslutning Kallvattenanslutning 875 mm 420 mm 580 mm 40kg (+ underskåp 25kg, tillval) emballage cá 5kg 2,4 liter 230V/2200W ½ utvändig gänga för att passa medföljande slang. 3.

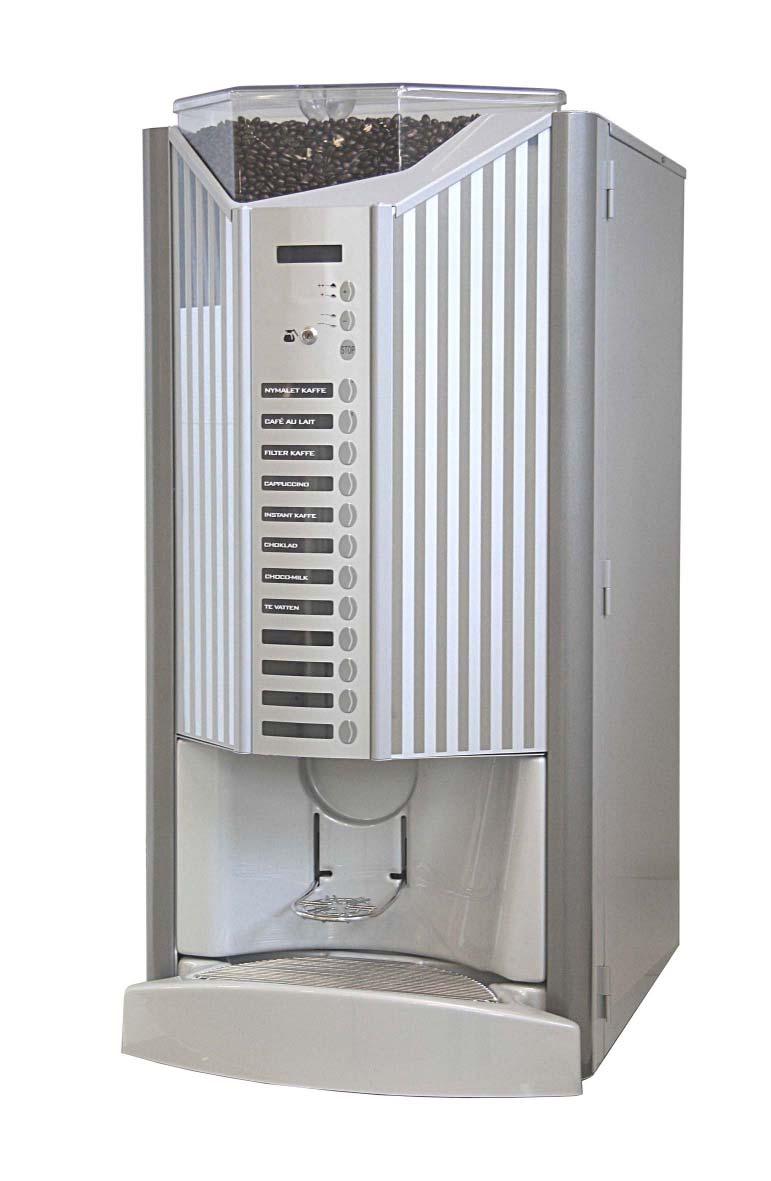

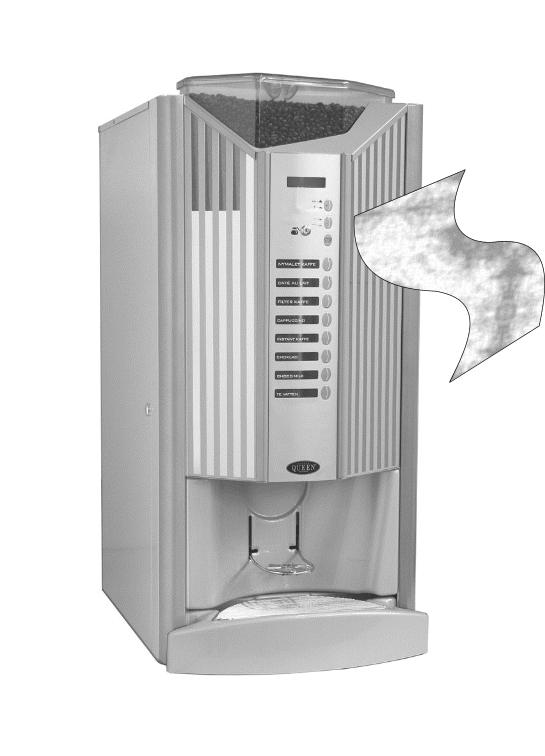

4 3. Översikt av komponenterna, front. Bean to cup Bönbehållare Volym/ cá 1kg kaffebönor Display Styrka på dryck ++ / - - Nyckelströmställare 12 val av dryck Dörrlås Utlopp för dryck ( varmdrycker ) Kopphylla Spillbrickeinsats Spillbricka 4.

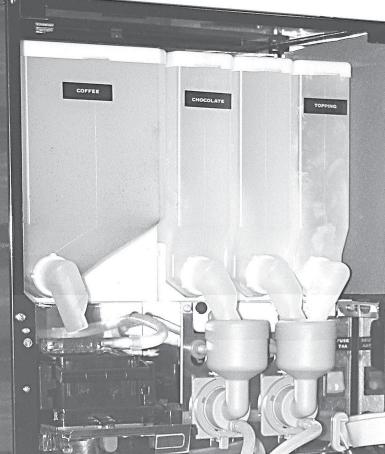

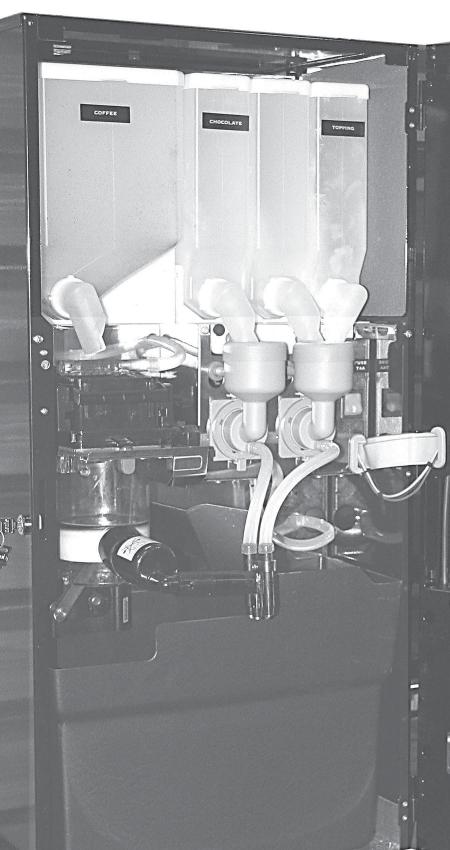

5 3. Översikt av komponenterna, blandarsystem. Bean to cup Koncentratrör Blandarskålar ON/OFFströmbrytare Koncentratbehållare Bryggmekanism Säkringshållare Utlopp Skräphink Detalj; Ingredienser; Bredd; Höjd; Kapacit./koppar Volym/liter; Antal/enhet Behållare; coffee ,0kg / 200 5,3 1 Behållare; espresso ,5kg / 220 2,55 1 Behållare; chocolate ,5kg / 50 2,55 1 Behållare; topping ,1kg / 120 2,55 1 Behållare; coffee beans 1,3kg / 130 4,

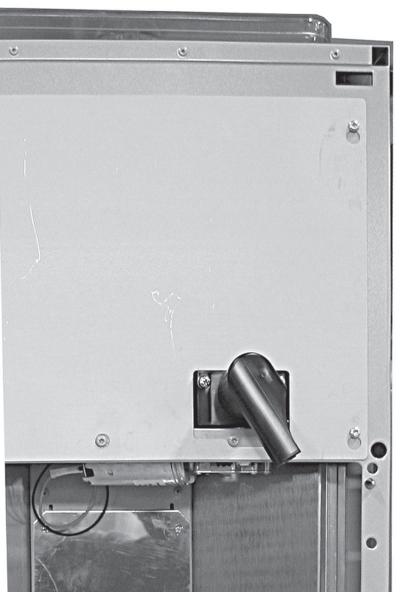

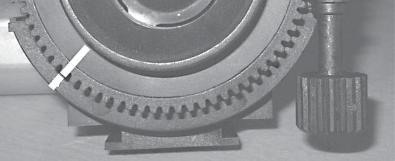

6 3. Översikt av komponenterna, kvarn. Bean to cup Utlopp för malet kaffe Maljusteringsskruv Spjäll för bönor Kvarnhus 6.

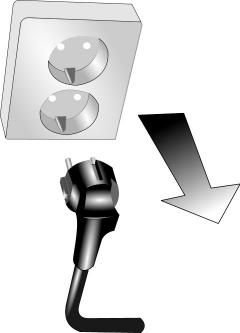

7 4. Service. Installation och igångsättning Bean to cup 1. Placera maskinen på ett plant Anslut stickproppen till ett och vattentätt underlag. Jordat väggutag 230V 10A OBS! Se till att fritt luftflöde finns bakom maskinen. ( minimum 10cm ). 2. Anslut medföljande slang till kallvattenkran med ½ R- koppling. Kontrollera att inga veck eller skarpa krökar bildas när maskinen skjuts på plats. Vid nydragen vattenledning skall systemet spolas för att få bort kopparspån. Dessa kan annars skada inloppsventilen. 3. Öppna vattenkranen 4. Slå på ON/OFFströmbrytaren innanför dörren. Nu fylls vattentanken automatiskt med 2.4 liter vatten. Elementet får ej spänning förrän vattnet når nivågivaren. Inställd temperatur är ca 97º Celcius. (Fyll ingredienser och kaffebönor. se sid. 8-9). 5. Stäng dörren. ON / OFF Brytare 7.

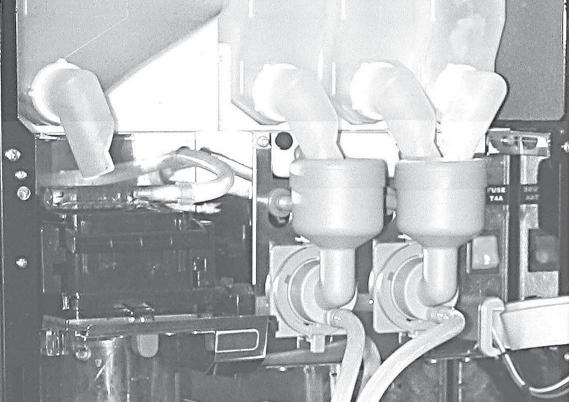

8 4. Service. Installation och igångsättning Bean to cup 6. Fyll behållarna med koncentrat. Ta ut koncentratbehållarna för att inte spilla koncentrat i maskinen) och fyll med ingredienser. 7. Vid placering av koncentratbehållare Se till att koncentratrören ligger (dikt) an mot kondensfällorna (B) och att kaffepulvret hamnar mitt i bryggcylindern (A). (A). (B). När uppvärmningen av vattnet är klart försvinner texten Vänligen vänta från Vänligen vänta displayen och maskinen är redo att tas i bruk. 8.

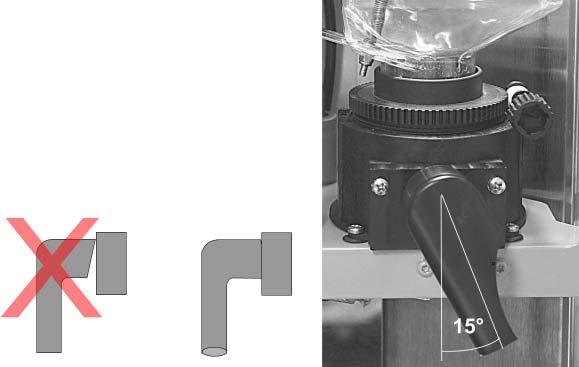

9 4. Service. Installation och igångsättning Bean to cup 8. Fylla bönbehållaren med kaffebönor. 1. Lyft av locket och fyll bönbehållaren med färskrostade kaffebönor utan tillsatser. (som smakoljor och socker), 2. Öppna spjället på bönbehållaren.(se sidan 6.) Kvarnen får bara användas till det den är avsedd för d.v.s. mala rostade kaffebönor utan tillsatser som smakoljor och socker. Allt annat bruk anses olämpligt. Tillverkaren kan ej hållas ansvarig för några skador som orsakas av olämpligt, oriktigt eller orimligt användande. 9. Justering av kvarn. Kvarnens malningsgrad är förinställd från fabriken. Annan justering ska utföras av Coffee Queen utbildad servicetekniker. (B) (A) (A) Justering av malningsgrad: Vrid justerskruv (A) medurs för finare malning, vrid moturs för grövre malning. Den vita markeringen (B) anger grundinställningen. 10. Inställning av utlopp från kvarn. För rätt vinkel (15 grader) se (C) och (D). (C) (D) 9.

10 5. DRIFT; Bryggning av kaffe i kopp, mm. Bean to cup Bryggning av kaffe i kopp, mm. 1. Placera en kopp i centrum på kopphyllan Styrkan på drycken är standardinställd. Önskar du öka eller minska den följ stycket nedanför, gå annars vidare till Punkt 3. Starkare dryck; Tryck + eller ++ för 5% eller 10% alternativt Svagare dryck; Tryck - eller -- för 5% eller 10% (Displayen stegar sig upp alternativt ner för varje tryckning). 3. Välj önskad dryck Displayen visar: Vänligen vänta, samt koppbelysningen tänds. Vänta till koppbelysningen slutat lysa och meddelande Var god vänta har slocknat i displayen innan du tar koppen. Njut av en kopp god dryck. 10.

11 5. DRIFT; Bryggning av kaffe i kanna. Bean to cup Bryggning av kaffe i kanna. 1. Placera en kanna i centrum på gallret i spillbrickan, genom att fälla upp kopphyllan Vrid om nyckeln med kannsymbolen medsols koppars bryggning är förvalt, Ändra antal koppar du vill brygga i din kanna med hjälp av + alternativt - knappen. Valmöjlighet upp till 12 koppars bryggning alternativt ner till 1 kopps bryggning. 4. Tryck på knappen för dryck 1. Vänta till koppbelysningen slutat lysa och meddelande Var god vänta har slocknat i displayen innan du tar ut kannan. Serveringskanna 1, 8L art.nr Bjud på en kanna gott kaffe. Serveringskanna 1,2L art.nr

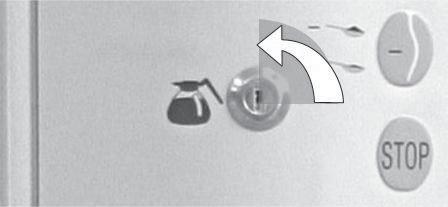

12 6. Rengöringsprogram RENGÖRING Bean to cup Automatisk rengöring av bryggmekanism: Rengöring av bryggmekanismen bör genomföras en gång per vecka. Bryggmekanismen kan lätt rengöras med nyckelbrytaren i kopp (normal) läge Vrid kannyckel fram och tillbaka i lugn takt. Bild A. Tryck på knapp för dryck 1 i 6 sekunder. Bild B Efter 4 sekunder börjar maskinen att pipa allt snabbare. 3. Efter 6 sekunder visar Displayen: Öppna dörren Fyll diskmedel 4. Lägg i 25gr (en portionspåse) rengöringsmedel (bild A) i bryggmekanismen. Se bild B (Rengöringsmedel tillhanda hålles av din återförsäljare) 5. Displayen visar: Stäng dörren 6. Displayen visar: Tryck för start Placera en kanna i spillbrickan Tryck på knapp för dryck 1 7. Displayen visar: Rengöring Mixer (2...) 8. Displayen visar: Rengöring bryggmek Blötningstid: Maskinen räknar ner från 300 sek. 9. Displayen visar: Bryggcykler Maskinen räknar ner. För att stoppa Rengöringen: Tryck på Stop knappen. Bryggmekanismen går tillbaka i start läge. OBS! När rengöringsmedel är tillsatt får ej proceduren stoppas utan måste köras klart. VIKTIGT! Demontera och rengöra bryggkammaren:. Efter att du utfört den automatiska rengöringen av bryggmekanismen, måste du alltid göra en rengöring av bryggkammaren för att avlägsna rengörings och kafferester! Gör som det beskrivs i punkt Tryck på + knappen i 6 sekunder Displayen visar: Byt Papper/Roter Tryck E/+knappar. 12. Tryck på knappen för dryck Displayen visar: Förbereder pappers-byte. 14. Maskinen roterar i läge Displayen visar: Byt papper. 16. Öppna dörren, demontera, rengör och återmontera bryggkammaren. 17. Stäng dörren. Om maskinen inte går 18. Maskinen är redo att tas i bruk. tillbaka i startläge! 19. Ta en kopp kaffe och slå ut den. Omstarta maskinen. 12.

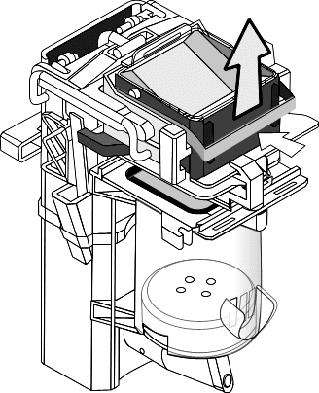

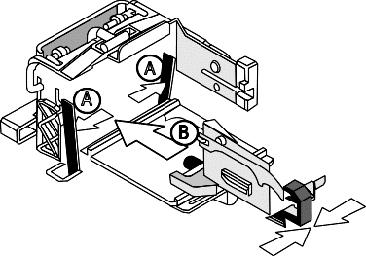

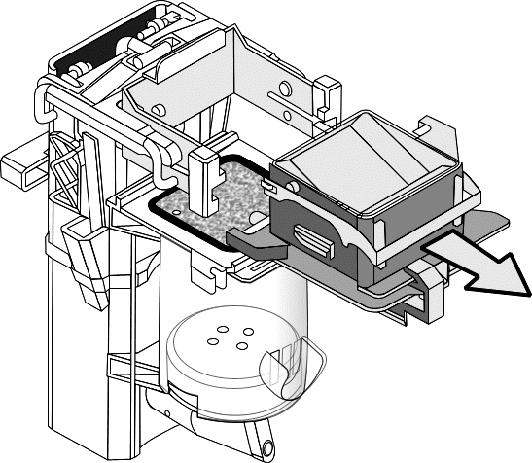

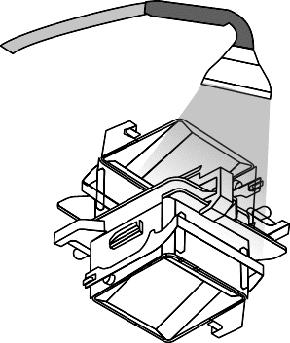

13 6. Rengöringsprogram RENGÖRING Bean to cup Automatisk rengöring av bryggmekanism: fortsättning Demontera bryggkammare: Efterspolning/rengöring av bryggkammaren. 4. Återmontera bryggkammare OBS! När bryggkammare återmonteras se till att (B) gummiskrapa, hamnar mellan (A) vipparmar. OBS! Spola rent! För att avlägsna rengörings och kafferester! 13.

14 6. Rengöringsprogram RENGÖRING Bean to cup Automatisk rengöring av Blandarskålar: 2 eller 3. Rengör en gång per vecka. Om du endast önskar att rengöra blandarskålarna var för sig; Följ dessa rengöringsinstruktioner. Blandarskålar kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. Automatisk rengöring av Blandarskål Nr: Placera en kanna i spillbrickan 2. Vrid kannyckel fram och tillbaka i lugn takt. 3. Tryck på knapp (3) i 6 sekunder. Efter 4 sekunder börjar maskinen att pipa allt snabbare. Efter 6 sekunder börjar Blandarskål nr2 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer Automatisk rengöring av Blandarskål Nr: Placera en kanna i spillbrickan 2. Vrid kannyckel (1) fram och tillbaka i lugn takt. 4. Tryck på knapp (4) i 6 sekunder. Efter 4 sekunder börjar maskinen att pipa allt snabbare. Efter 6 sekunder börjar Blandarskål nr3 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer 3. Med rengöring menas att vatten spolas och vispmotorn roterar. 14.

15 6. Rengöringsprogram RENGÖRING Bean to cup Automatisk rengöring av In/Utloppsventiler: In / Utloppsventilerna kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. 1. Placera en kanna i centrum på spillbrickan 2. Vrid kannyckel fram och tillbaka i lugn takt. 3. Tryck på knapp för dryck 1 och 2 samtidigt i 6 sekunder. 2. Håll knapparna nedtryckta. Alla In/Utloppsventiler börjar att öppnas och stängas med 2 pulser/sekund under max 10 sek eller så länge man håller knapparna intryckta. 3 Displayen visar: Rengöring Ventiler Tryck på knapp för dryck 2 för att köra en bryggcykel och spola ut överblivet vatten och kalk från rengöringen. 15.

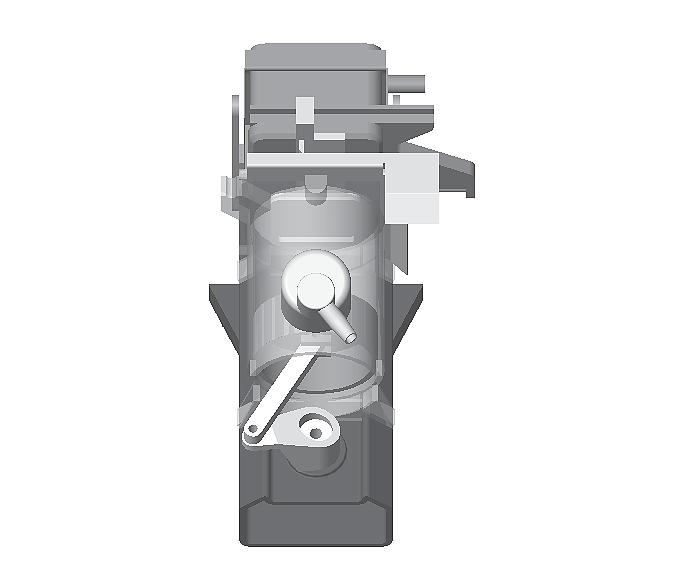

16 6. Rengöringsprogram RENGÖRING Bean to cup Rotera bryggmekanism utan vatten o ingredienser: Bryggmekanismen kan roteras utan vatten och ingredienser med nyckelbrytaren i kopp (normal) läge.används med fördel när bryggmekanismen har varit urmonterad för diskning och skall återmonteras. 1. Tryck på + knappen i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. 1 2 Displayen visar: Byt Papper/Roter Tryck E / + 2. Tryck + knappen Displayen visar: Bryggcykel utan vatten 3. Tryck på knappen för dryck 2. 3 Displayen visar: Roterar Bryggmeken roterar ett varv utan vatten och ingredienser och Bryggmeken faller i läge om den har varit urplockad. OBS! Vevstaken skall stå i Klockan 8 läge, Om inte lyft ur igen och upprepa proceduren. Klockan

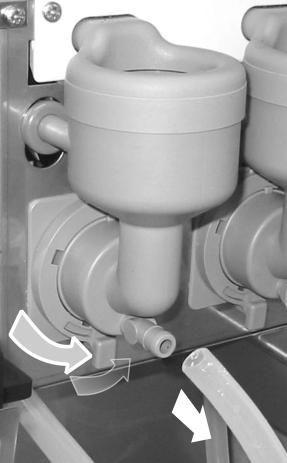

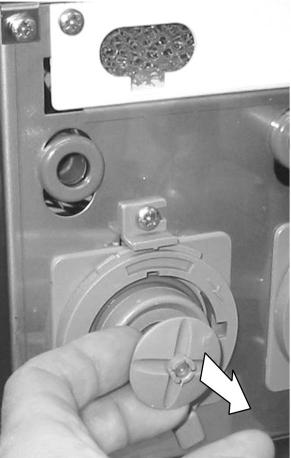

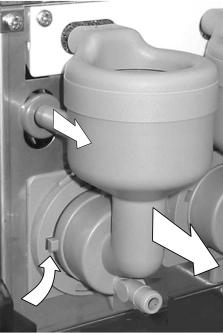

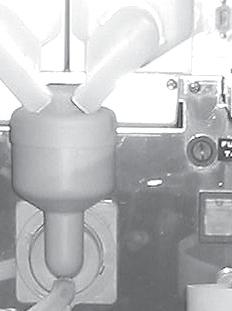

17 7. RENGÖRING: RENGÖRING VARJE VECKA Bean to cup DEMONTERA : BLANDARSYSTEMET 1. Lossa utloppsslangen 2. Lossa blandarskålen. (A) och vrid reglage (B) Dra rakt ut (C). motsols. Rengör 5. Rengör med en fuktig duk och torka torrt. Diska dessa delar: 6. Diska dessa delar (A) A. Blandarskål (B) (C) 3. Lossa vispen (D) genom 4. Lossa montageplattan. att dra den rakt ut. Vrid reglaget motsols, (E) tills det stoppar. B. Kondensfälla C. Visp D. Monteringsplatta (D) (E) OBS! Alla delar måste vara torra innan återmontering. 17.

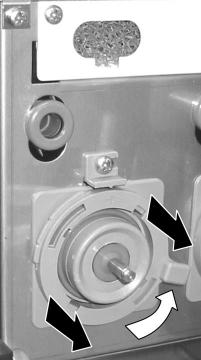

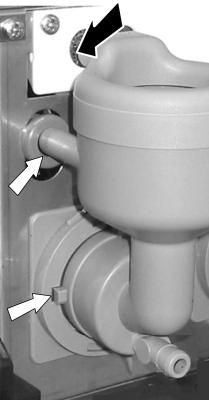

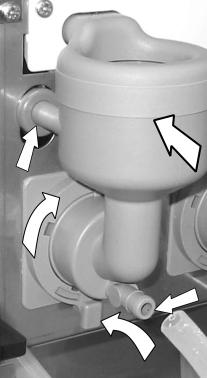

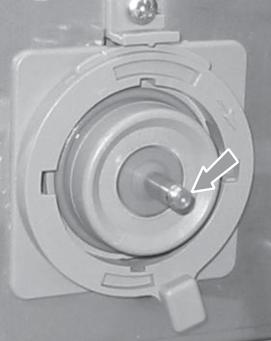

18 7. RENGÖRING: RENGÖRING VARJE VECKA Bean to cup ÅTERMONTERA : BLANDARSYSTEMET 7. Monteringsplattan sätts tillbaka genom att vrida reglaget (F) medsols. KONTROLLERA packningarna. pil (G). 8. Vispmotoraxelns plana sida ska stämma överens med vispens markering (H). pil (G). F F (G) F 9. Montera vispen, tryck tills ett lätt klickljud hörs. Följ vispens anvisning, pil (H). Det går bara att montera vispen på ett sätt. 10. Passa in blandarskålen och kondensfällan enligt (J) se bild. 11. Tryck in blandarskål enligt (K) och lås fast med reglage (L). Anslut utloppsslangen (M). (OBS! se till att alla vattenslangar är anslutna och på plats). (J) (H) (J) (K) (J) (L) (M) 18.

19 8. Rengöring och skötsel. RENGÖRING Bean to cup Rengöring vid behov. Vid utvändig rengöring av maskinen: använd en mjuk trasa och flytande rengöringsmedel som inte repar. Vid rengöring av bönbehållaren. Stäng spjället till utloppet. Demontera bönbehållaren. Använd en mjuk trasa och flytande rengöringsmedel som inte repar. OBS!Se till att bönbehållaren är helt torr innan återmontering Rengöring av kvarnhus skall utföras 1 gång per månad. Installations och servicearbeten skall utföras av behörig installatör. 19.

20 8. Rengöring och skötsel. RENGÖRING KVARN Bean to cup Rengöring av kvarnhus skall utföras 1 gång per månad. Rengöringen skall utföras av Coffee Queen utbildad servicetekniker. Rengöringsmedel art. nr. E tillhandahålles av din lokala återförsäljare. 1. Öppna dörren och montera servicenyckeln. 5. Tryck ned knapparna + och - samtidigt. Tills programmeny visas i Displayen. 2. Demontera täckplåt och utlopp 6. Tryck på knapp - till läge hårdvarutest. 3. Stäng spjället för kaffebönor. 7. Tryck på knapp Enter. 4. Vrid kannyckeln 1/4 varv till position kannläge. 8. Tryck på knapp + till läge ingrediensmotor 2 20.

21 8. Rengöring och skötsel. RENGÖRING KVARN Bean to cup 9. Håll en kopp under utloppet för kvarn. 14. Återmontera bönbehållaren och öppna spjället för kaffebönor. 10. Tryck på knapp Enter, tills kvarnen är tom på kaffebönor. 15. Håll en kopp under utloppet för kvarn. 11. Demontera bönbehållaren. 16. Tryck på knapp Enter, tills rent kaffe åter kommer ur kvarnen. 17. Vrid tillbaka kannyckeln och Tryck Stop knappen. 12. Fyll på Rengöringsmedel art. nr. E ( 1 kapsyl cá 40 gram). 18. Återmontera täckplåt och utloppet. Ta ur servicenyckeln. 13. Tryck på knapp Enter, tills kvarnen är tom på rengöringsmedel. Stäng dörren. OBS! Stoftet som utvecklas är ofarligt. 21. OBS! Inställning av utlopp. Se sidan 9.

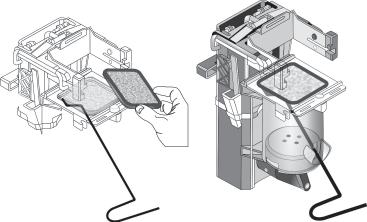

22 8. Rengöring och skötsel. RENGÖRING Bean to cup Demontering och rengöring av kaffefilter. Ett verktyg för att demontera kaffefiltret följer med maskinen 1. Tryck på + knappen i 6 sekunder. 1 Efter 6 sekunder Displayen visar : Byt Papper/Roter Tryck E /+ 2. Tryck på knapp för dryck 2. Displayen visar: Förbereder pappers-byte Maskinen roterar i läge. 2 Displayen visar: Byt papper Öppna dörren och för in verktyget (A) genom ett av hålen i bryggmekens framkant hela vägen in till bakre delen av cylinderväggen bild 1, för sedan verktyget mot bakre delen av filterinsatsen tills insatsen trycks ut bild 2. Bild 3 97º Celsius.10 minuter 3. Rengör filterinsatsen i 25gr. rengöringsmedel löst i 3dl vatten i max 10 minuter. 3.3 dl vatten Bild 2. Bild 1 (A) 4. Montera tillbaka filtret och stäng dörren, maskinen går då tillbaka till sitt startläge och är klar att använda. 5. Ta en kopp kaffe och slå ut den för att ta bort eventuella rester av rengöringsmedel i filtret. OBS! Efter att filter har varit i kontakt med rengöringsmedlet skall det diskas med diskmedel och sköljas noga under rinnande vatten. Rengöringsmedel: (bryggmekanism) Coffee Queen artikel nr Filter: (bryggmekanism) Coffee Queen artikel nr Verktyg: (demontera filter) Coffee Queen artikel nr

23 9. Koppräknare Easy Access Bean to cup Koppräknare: Maskinen har en inbyggd Koppräknare som är tillgänglig att se och nollställa med nyckelbrytaren i kopp (normal) läge Tryck på - knappen i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. Displayen visar: Totalt xxx koppar 2. Tryck på knappen för dryck 2. Displayen visar: Val 1 gratis xxx koppar 3. Tryck på knappen för dryck 2. Displayen visar: Val 1 mynt xxx koppar 4. Tryck på knappen för dryck 2. Displayen visar: Val 1 xxx koppar i kanna 5. Tryck på + knappen för att komma till Val 2 osv. 6. Tryck på knappen för dryck 3 för att nollställa räknaren Tryck Stop knappen för att återgå Easy Access: Volym och styrka kan justeras ±15% med nyckelbrytaren i kopp (normal) läge Tryck på + och - knappen samtidigt Efter 4 sekunder börjar maskinen börjar att pipa allt snabbare Displayen visar: Easy access styrka 1 100% 2. Flytta dig till rätt Knapp/Val som du vill ändra på genom att trycka + eller - knappen 3. Tryck på knappen för dryck 2. Displayen visar: Tex. Volym 4 och Blinkande 100% Ändra med hjälp av + eller - knappen 4. Tryck på knappen för dryck 2.för att acceptera ändringen. Gå ur Easy Access med stop 23.

24 10. Säkerhetsfunktioner. Bean to cup Maskinen är utrustad med följande säkerhetsfunktioner 1. Lägesindikering av Dörr Dörr ej stängd Diplayen visar: Dörr öppen Dörr öppen 2. Ventiler är spärrade då maskinen ej används. 11. Felmeddelanden. Eminence Felmeddelanden som användaren oftast kan åtgärda utan hjälp av servicefirma 1. Displayen visar: Blockerat Vatten nivå låg Åtgärd: Kontollera att inkommande vattenkranen är öppen. Stäng av maskinen med huvudbrytaren, vänta 10 sek och slå på igen. 2. Displayen är normal men ingen dryck kommer: Möjlig felorsak: Mekaniskt hinder i koncentratbehållarna eller vispcylinder. Blockerat Åtgärd: Försök att hitta felorsaken,rengör vispsystemet och prova igen. 12. Förvaring / Transport. Långtidsförvaring och transport 1. Slå av strömbrytaren, dra ur kontakten och stäng av vatten kranen. 2. Töm vattentank. 3. Maskinen skall förvaras frostfritt och tömmas helt på vatten vid längre tids förvaring. 24.

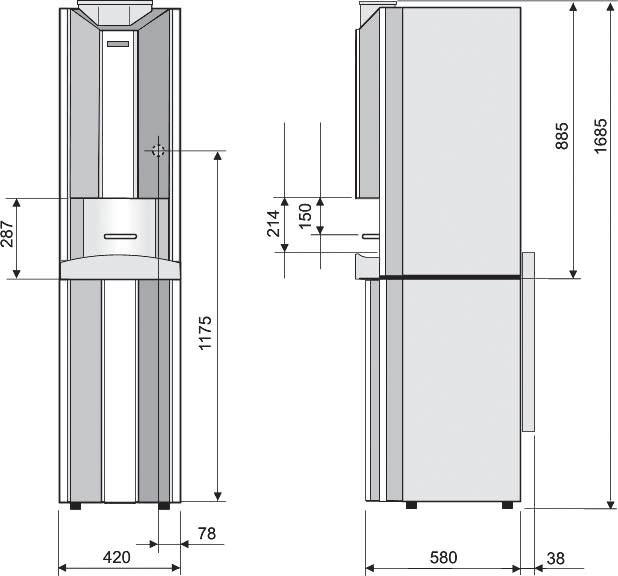

25 13. MÅTTSKISS. Bean to cup 25.

26 14. Kopplingsschema. 26.

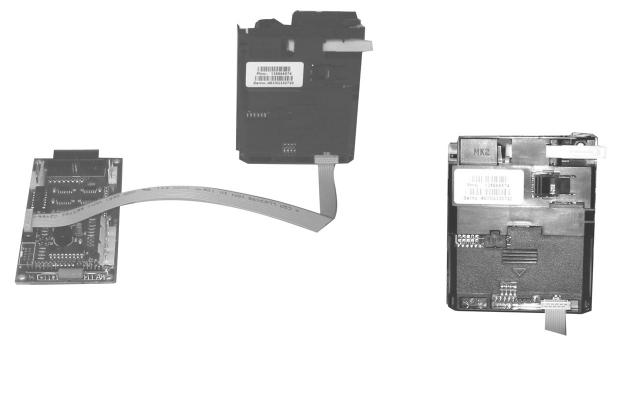

27 15. Installation av myntmekanism Installation av myntmekanism för färskbryggsmaskiner Viktigt: Installation av myntmekanism måste utföras av behörig installatör. 1. Montera myntmekanismen och anslut med den medföljande kabeln (A) till displaykortet i dörren. OBS! Maskinen måste vara avstängd, annars kan mynt mek.skadas. (A) Anslutning Kontakt placering Version

28 16. Reservdelsförteckning. Bean to cup Benämning Art. nr. Pos. nr. Antal/enhet Nivåsensor komplett Silikonpackning för sensor Element 2200W 230V Tank komplett Packning, (lock vattentank) Motor gear 145 rpm, utan axel Motor axel för , 16mm High limit controll, Bulba 73mm NTC termistor Gummigenomföring, för NTC termistor Ventil, utlopp 24 V DC Membrane Genomföring, utloppsventil Plugg, (tank) Vattenmuff Strömställare 2 polig. (belyst) Kondensfälla Blandarskål Visp Vispmotor 24V F Vispmotorplatta, för vispmotor Monteringsplatta Slinger disc Vispaxeltätning O-ring för mont.platta mod. F Utlopp bryggmek./vinklad Utlopp bryggmek./förlängning O-ring 36,2 x 3, O-ring 15,6 x 1, Skum (filter) för dammfälla Dammfälla Silikonslang inlopp/ vattentank 8x12 L= Silikonslang vattentank / avtapp 8x12 L= Silikonslang Te 8x12 L= Silikonslang vattentank 8x12 L= Silikonslang utlopp.vent./choco 8x12 L= Silikonslang utlopp.vent./bryggm 8x12 L= Silikonslang mixer 1/Utlopp 8x12 L= OBS! Silikonslang (150501) säljes i metervara. 28.

29 16. Reservdelsförteckning. Bean to cup Benämning Art. nr. Pos. nr. Antal/enhet Fläkt Fingerskydd för fläkt Ventil, inlopps 2,5 l/min Solid state Elektronikkort Ver. II Säkring 4 Ampere (trög 5x20) Dekal - säkring 5/1Amp. trög Dekal - säkring 4 Amp. trög Bryggmotor kompl. reservdel Medbringare vit Rörpinne 3,5x Rörpinne 2,0x Mikrobrytare V5J (bryggmotor) Apparatsladdställ Europa Apparatintag Säkringshållare Säkring 2 Amp. trög 5x Dekal - säkring 2 Amp. trög Kopplingsplint PA Gavel till kopplingsplint PA Transformator Mikrobrytare Skräphink, överskåp Skräptratt, överskåp Soppåse Bryggmekanism, Komplett Verktyg filterdemontering

30 16. Reservdelsförteckning. Bean to cup Benämning Art. nr. Pos. nr. Koncentratbehållare B67 x H250 topp.choco Lock Koncentratbehållare B160x H250 kaffe Lock Kopphållare Spillbricka Spillbrickeinsats Nyckelströmställare Membran switch12 produkter Membran switch 8 produkter Lås med klämma (dörr) Instant Nyckel, (dörr) Instant Servicenyckel (verktyg) Droppskål, underskåp Fot, Bönbehållare Lock. bönbehållare Flatkabel Lysdiod komplett Kvarn Utlopp, kvarn Relä Kondensator 4700 mikrof/40v Likriktarbrygga 15A 400V Säkring 6,3 amp trög Säkringshållare Elektronikkort, display Antal/enhet 30.

31 16. Reservdelsförteckning. Bryggmekanism Bean to cup Benämning: Artikel Nr. Pos.Nr. Antal/enhet Deflector, Cylinder Pin, Crank Arm O-ring kolv Gummiring kolv Teflontätning Plate, Top Skruv, 8 x 1/2, Truss Cylinder Tätningsplugg Skruv till haklapp, 4-40 x ¼, Skruv,Fastsätt. cyl, 8-32 x ½, Filter, nylon Tätning bryggkammare Låsbygel Carriage, Wiper Rod, Carriage, Wiper Retaining Ring, Gummiskrapa Bryggkammare Fjäderklämma Housing, Vertical Rod Cam, Triple Torkararm Distans torkararm Fjäder torkararm Låsring TRU ARC Vevarm Fästplåt för cylinder Fästplåt upphäng. bryggmek Låsblock vänster Låsblock höger Låsring Utloppsrör vatten Bygel brygghus Shim 0, Shim 0, Gummimellanlägg,Sil Spring, H-Frame H-Frame Screw, 8-32 x 3/4, PAN Pin, Grooved, 3/16 x Wipe Arm, Assembly Vertical Rod, Welded

32 17. Sprängskiss. Tank och blandarsystem Bean to cup Pos. 32. Silikonslang säljes i metervara se reservdelsförteckning

33 17. Sprängskiss. Delar i maskinen Bean to cup Sprängskiss Bryggmekanism Säkringshållare Säkring 4AT dekal säkring 39 5A Säkringshållare Skräptratt överskåp Säkring 2AT 48 dekal säkring Skräphink överskåp 33.

34 17. Sprängskiss. Koncentratbehållare Bean to cup Koncentratbehållare komplett 160x250 Koncentratbehållare komplett 67x

35 17. Sprängskiss. Maskin Bean to cup

36 17. Sprängskiss. Dörr invändigt Bean to cup Säkring Lysdiod kompl

37 17. Sprängskiss. Bryggmekanism

38 17. Sprängskiss. Bryggmekanism

39 COFFEE QUEEN Bean to cup Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötselinstruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk finns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten respektive koncentrat mängder. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage oavsett säkerhetsutrustning. Därför bör maskinen ej lämnas utan tillsyn då den är i funktion och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Din återförsäljare COFFEE QUEEN AB, Box 960, ARVIKA, besöksadress; Korpralsv 1B, Tel vxl; +46 (0) , Fax; +46 (0) info@coffeequeen.se Art. nr/art. no
