CHOCOLINO DUO CAFÉLINO DUO

Transkript

1 Servicemanual CHOCOLINO DUO CAFÉLINO DUO Din återförsäljare S / SE Rev

2 1. Innehållsförteckning. 1. Innehållsförteckning sid Allmänt 3 3. Översikt av komponenterna front 4 3. Översikt av komponenterna invändigt 5 3. Översikt av komponenterna programmeringselektronik Översikt av komponenterna funktionsknappar 7 4. SERVICE; Installation och Igångsättning Placera maskinen 8 Ansluta vatten till maskinen 8 Starta upp maskinen 8 Fylla behållare med koncentrat 9 5. DRIFT Uttag av dryck i kopp RENGÖRING Varje dag Spolning av blandarsystemet 11 Demontera blandarsystemet 12 Diska delar 12 Återmontera blandarsystem PROGRAMMERING Använda kod, justera receptvärdet Nollställa koppräknare Förvaring och transport Måttskiss Rengöring och skötsel Reservdelsförteckning Sprängskiss Serviceintervaller 32 Garanti och service 2.

3 2. Allmänt. Chocolino Duo / Cafélino Duo Tack för att ni valt en Chocolino Duo/Cafélino Duo och som vi hoppas att ni får mycket gläjde av! - Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. - Manualen innehåller viktiga instruktioner för en riktig och säker användning av maskinen. - Bevara alltid manualen inom räckhåll. Chocolino Duo/Cafélino Duo - Tillagar dryck kopp för kopp - 4 valmöjligheter av dryck (drink 1-4) (tabell, recept) - 2 koncentratbehållare - Elektronisk temperaturkontroll - Rengöringsfunktion på utsidan - Uttag för hetvatten Fakta; Höjd Bredd Djup Elanslutning Kallvattenanslutning 536 mm 211 mm 446 mm 230V/2200W ½ utvändig gänga för att passa medföljande slang 3.

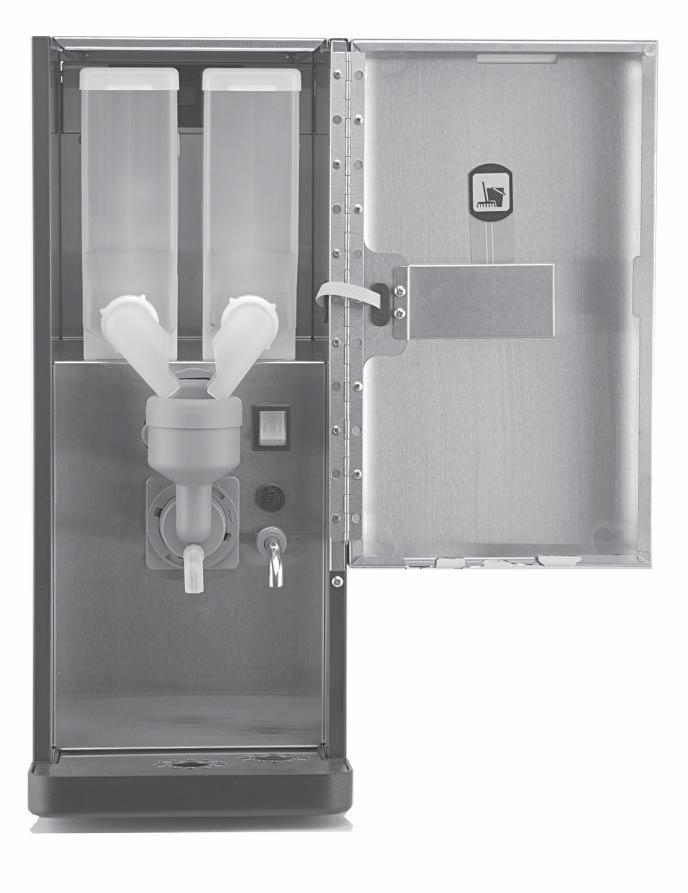

4 3. Översikt av komponenterna front. Chocolino Duo / Cafélino Duo Uttagsknappar för dryck Meny för dryck Utlopp för dryck Spillbricke insats Spillbricka Hetvatten utlopp Serviceplugg Tömning av vattentanken Anslutning av nätkabel Vattenanslutning 4.

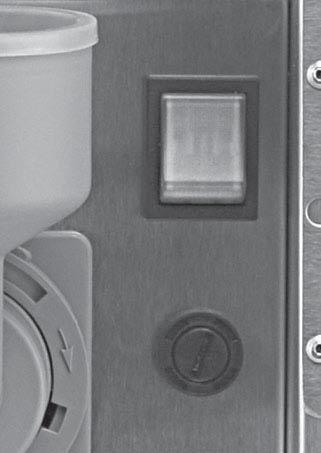

5 3. Översikt av komponenterna invändigt. Chocolino Duo / Cafélino Duo Rengöringsknapp Koncentratbehållare Koncentratrör 1 2 Kondensfälla Blandarskålar ON/OFF brytare Säkring 4 Amp Behållare: Bredd Djup Höjd Chocolino duo Cafélino duo Choklad Kaffe Choklad Topping 5.

6 3. Översikt av komponenterna elektronik. Chocolino Duo / Cafélino Duo Programmerings elektronik Programmeringselektroniken är placerad bakom koncentratbehållarna. 6.

7 3. Översikt av komponenterna, funktion. Chocolino Duo/ Cafélino Duo Funktionsknappar 1. Uttag standard kopp. (grupp 1) 2. Uttag stor kopp. (grupp 1) 1. Uttag standard kopp. (grupp 2) 2. Uttag stor kopp. (grupp 2) 3. Uttag av hetvatten 4. Rengöring av blandarsystem. 5. Ready lampa - Lampa lyser med ett fast sken när maskinen är driftsklar - Lampan blinkar vid uttag av dryck. 7.

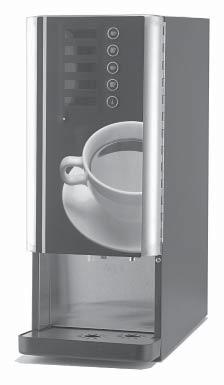

8 4. Service. Installation och igångsättning. Chocolino Duo / Cafélino Duo 1. Placera maskinen på ett plant Anslut stickproppen till ett och vattentätt underlag. Jordat väggutag 230V 10A OBS! Se till att fritt luftflöde finns bakom maskinen. 2. Anslut medföljande slang till kallvattenkran med ½ R- koppling. Kontrollera att inga veck eller skarpa krökar bildas när maskinen skjuts på plats. Vid nydragen vattenledning skall systemet spolas för att få bort kopparspån. Dessa kan annars skada inloppsventilen. 3. Öppna vattenkranen 4. Slå på ON/OFFströmbrytaren innanför dörren. Nu fylls vattentanken automatiskt med 1,8 liter vatten. Elementet får ej spänning förrän vattnet når nivågivaren. ON / OFF Brytare inställd temperatur är 85º Celsius. 5. Stäng dörren. 8.

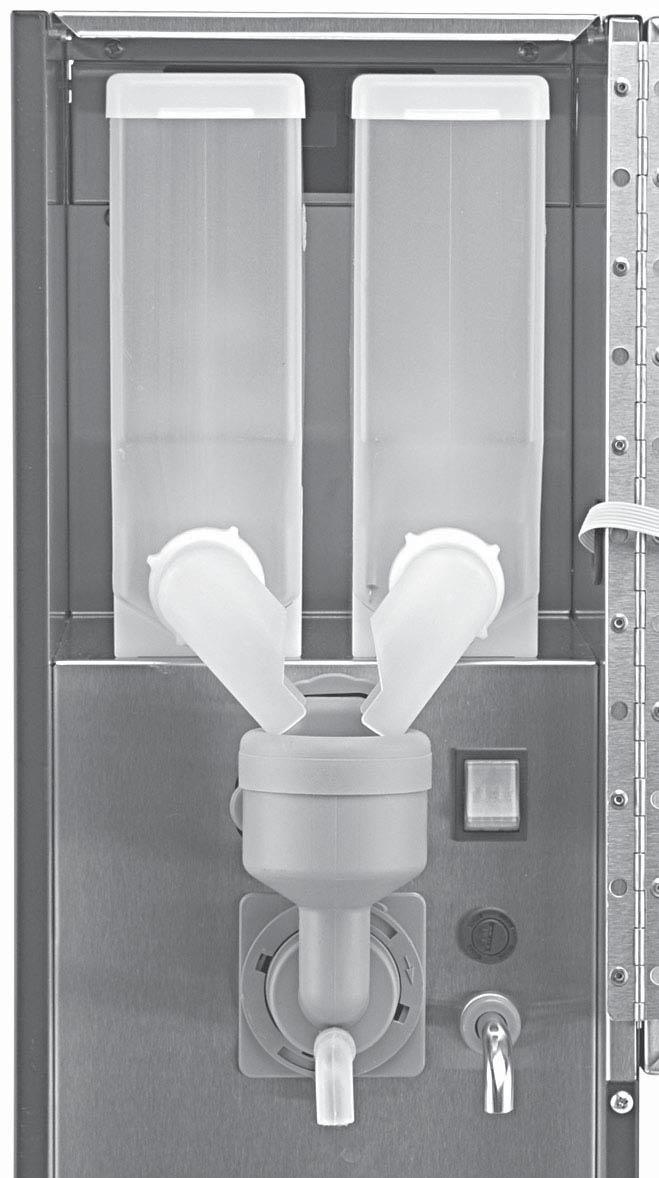

9 4. Service. Installation och igångsättning. Chocolino Duo/Cafélino Duo 6. Fyll behållarna med koncentrat. Ta ut koncentratbehållarna för att inte spilla koncentrat i maskinen) och fyll med ingredienser. 1. Vrid koncentratrör upp ur blandarskålen. 2. Lyft upp koncentratbehållaren i framkant och dra ut. 3. Lyft av locket och fyll med koncentrat. 7. Vid placering av koncentratbehållare Se till att koncentratrören ligger an mot kondensfällorna (A) enligt bild. (A). (A). 9.

10 5. DRIFT; Uttag av dryck i kopp Chocolino Duo/Cafélino Duo Uttag av dryck i kopp, Choklad mm. 1. Placera en kopp i centrum på spillbrickan. 2. Välj önskad dryck lampan blinkar. 3. Vänta till lampan lyser med ett fast sken innan du tar koppen. A 10.

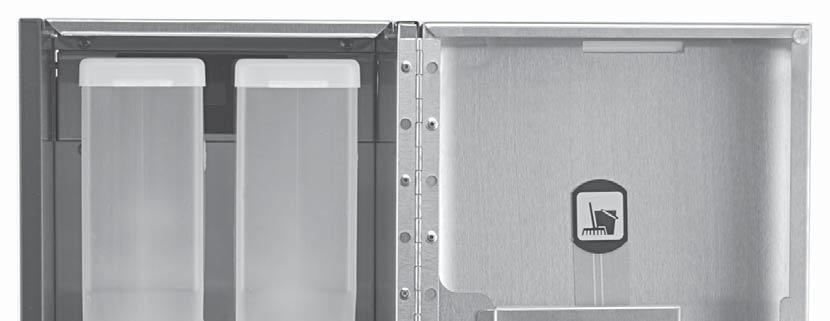

11 6. RENGÖRING: Rengöring varje dag. Chocolino Duo/Cafélino Duo Sköljning av blandarsystemet: Blandarskål kan lätt rengöras med knappen rengöring. Vi rekommenderar en rengöring/sköljning av hela blandarsystemet, minst 1 gång per dag Placera en stor kopp på spillbrickan. 2. Öppna dörren. Tryck på rengöringsknappen (1) 3. Maskinen startar med att knacka ventil-er och spolar sedan ur mixer och blandarskål. 11.

12 6. RENGÖRING: Rengöring varje dag. Demontera blandarsystemet. Rengöring varje dag. (A) (B) (C) (D) 1.Vrid reglage (A) motsols. 2. Lossa blandarskålen. Dra rakt ut (B). 3. Lossa vispen (C) genom att dra den rakt ut. 4. Lossa montageplattan. Vrid reglaget motsols, (D) tills det stoppar. 5. Rengör med fuktig duk och torka torrt. OBS! Alla delar måste vara torra innan återmontering. Återmontera blandarsystemet. (F) 6. Diska dessa delar A. Blandarskål (E) 7. Monteringsplattan sätts tillbaka genom att vrida reglaget (E) medsols. KONTROLLERA packningarna. 8. Vispmotoraxelns plana sida ska stämma överens med vispens markering (F). B. Kondensfälla (G) 9. Montera vispen, tryck tills ett lätt klickljud hörs. Följ vispens anvisning, pil (G).Det går bara att montera vispen på ett sätt. C. Visp (H) 10. Tryck in blandarskål enligt (H) och lås fast med reglage (I). D. Monteringsplatta (I) 12.

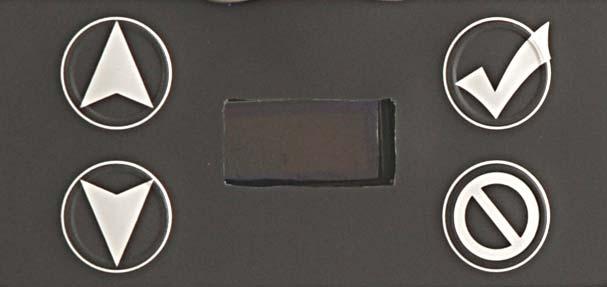

13 7. Programmering. Chocolino Duo/ Cafélino Duo PROGRAMMERING använda kod, justera receptvärden För att gå in i meny gör som det beskrivs nedan. Pin kod är Kom ihåg att alltid bekräfta val genom att trycka på knapp 1. Tryck på knapp 2. Tryck på knapp till display visar. Service mode: Recipes 3. Tryck på knapp för att gå in i menyn. Display visar PIN code= IIII. PIN code= IIII 4. Tryck på knapp en gång och markören går vidare till nästa siffra. PIN code= IIII 5. Tryck på knapp och andra siffran visar 0. PIN code= I0II 6. Bekräfta genom att trycka på knapp. 13.

14 7. Programmering. Chocolino Duo/ Cafélino Duo PROGRAMMERING använda kod. 7. Tryck på knapp och tredje siffran visar 0. PIN code= I00I 8. Bekräfta genom att trycka på knapp. 9. Tryck på knapp och fjärde siffran visar 0. PIN code= I Bekräfta genom att trycka på knapp. 11. Display visar PIN ok. PIN code= I000 PIN ok 12. Display visar select drink = 1 Select drink = 1 14.

15 7. Programmering. Chocolino duo / Cafélino duo PROGRAMMERING: justera receptvärdet Select drink = Välj drink genom att trycka på knapp eller knapp Select drink 1 Select drink 2 Select drink 3 Select drink Bekräfta val av drink som ska justeras genom att trycka på knapp Ställa in och justera receptvärdet, se tabell på sidan För att justera receptvärdet för drink Tryck på knapp för att gå in i menyn. Display visar Drink 1 start V1 Water För att justera tryck på knapp display visar. Drink 1 start V1 W 1 = 0,0 17. Tryck på knapp eller för att justera till ett nytt värde. 18. Bekräfta de nya inställningarna genom att trycka på knapp. 19. Tryck på knapp eller för att gå till de olika värdena. Upprepa steg för att ändra. 20. Tryck på knapp för att gå tillbaka en nivå i menyn. 21. För att gå tillbaka till driftsläget, tryck ytterligare en gång på knapp 22. Välj ny drink för att justera receptvärdet. 15.

16 7. Programmering. Tabell recept choklad Chocolino Duo / Cafélino Duo PROGRAMMERING: justera receptvärdet tabell choklad Ställa in och justera receptvärdet, tabell choklad För att justera receptvärdet för drink 1 Drink 1 Start 1 Stop 1 Start 2 Stop 2 choklad V1 0,0 4,7 7,7 8,0 V2 Ingred 1 0,0 3,7 Ingred 2 Mixer 1 0,0 8,0 Mixer 2 Ställa in och justera receptvärdet, tabell stor choklad För att justera receptvärdet för drink 2 Drink 2 Start 1 Stop 1 Start 2 Stop 2 stor choklad V1 0,0 6,3 9,3 9,6 V2 Ingred 1 0,0 5,0 Ingred 2 Mixer 1 0,0 9,6 Mixer 2 16.

17 7. Programmering. Tabell recept choklad Chocolino Duo / Cafélino Duo PROGRAMMERING: justera receptvärdet tabell choklad Ställa in och justera receptvärdet, tabell choklad För att justera receptvärdet för drink 3 Drink 3 Start 1 Stop 1 Start 2 Stop 2 choklad V1 0,0 4,7 7,7 8,0 V2 Ingred 1 Ingred 2 0,0 3,7 Mixer 1 0,0 8,0 Mixer 2 Ställa in och justera receptvärdet, tabell stor stor choklad För att justera receptvärdet för drink 4 Drink 4 Start 1 Stop 1 Start 2 Stop 2 stor choklad V1 0,0 6,3 9,3 9,6 V2 Ingred 1 Ingred 2 0,0 5,0 Mixer 1 0,0 9,6 Mixer 2 17.

18 7. Programmering. Tabell recept kaffe Chocolino Duo/ Cafélino Duo PROGRAMMERING: justera receptvärdet tabell kaffe Ställa in och justera receptvärdet, tabell espresso För att justera receptvärdet för drink 1 Drink 1 Start 1 Stop 1 Start 2 Stop 2 Espresso V1 0,0 2,8 3,8 4,1 V2 Ingred 1 0,1 1,1 Ingred 2 Mixer 1 0,0 4,0 Mixer 2 Ställa in och justera receptvärdet, tabell kaffe För att justera receptvärdet för drink 2 Drink 2 Start 1 Stop 1 Start 2 Stop 2 Kaffe V1 0,0 4,6 7,0 7,2 V2 Ingred 1 0,2 1,4 Ingred 2 Mixer 1 Mixer 2 18.

19 7. Programmering. Tabell recept kaffe Chocolino Duo/ Cafélino Duo PROGRAMMERING: justera receptvärdet Ställa in och justera receptvärdet, tabell cappuccino För att justera receptvärdet för drink 3 Drink 3 Start 1 Stop 1 Start 2 Stop 2 Cappuccino V1 0,0 3,0 6,0 7,0 V2 Ingred 1 4,0 5,2 Ingred 2 0,0 1,5 Mixer 1 0,0 9,6 Mixer 2 Ställa in och justera receptvärdet, tabell latte För att justera receptvärdet för drink 4 Drink 4 Start 1 Stop 1 Start 2 Stop 2 Latte V1 0,0 4,2 7,1 7,4 V2 Ingred 1 0,1 0,6 Ingred 2 0,7 2,2 Mixer 1 0,0 8,0 Mixer 2 19.

20 8. Nollställa koppräknare. Chocolino Duo / Cafélino Duo Koppräknare: Maskinen har en inbyggd Koppräknare som är tillgänglig att se och nollställa Nollställa koppräknare: 1. Ta ut koncentratbehållare. Displayen visar antal koppar. 2. För att nollställa räknaren. Tryck knapp till läge Reset Counters. 3. Tryck på knapp för att nollställa räknaren. 4. Bekräfta den nya inställningen genom att trycka på knapp. 20.

21 9. Förvaring / Transport. Chocolino Duo/ Cafélino Duo Långtidsförvaring och transport 1. Stäng av maskinen med strömbrytaren, dra ur kontakten och stäng av vattenkranen. 2. Maskinen skall förvaras frostfritt och tömmas helt på vatten vid längre tids förvaring. Tömning av vattentanken. 1. Stäng av maskinen och låt den stå i ca en timme innan du tömmer den på vatten. OBS! Tänk på att vattnet i tanken är mycket varmt under drift. 2. Lossa vattenanslutningen (1) och elanslutningen (2) 3. Dra sedan ut servicepluggen (3) som sitter placerad på maskinens baksida. Vattenanslutning (1) Elanslutning (2) Serviceplugg (3) Tömning av vattentanken 21.

22 10. Måttskiss. Chocolino Duo/ Cafélino Duo 22.

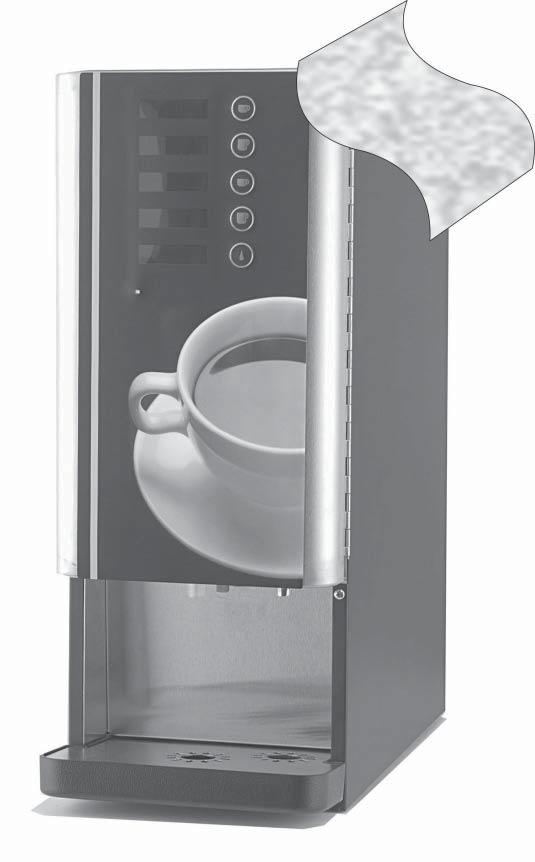

23 11. Rengöring och skötsel. Chocolino Duo/ Cafélino Duo Vid utvändig rengöring av maskinen, använd en mjuk trasa och fl ytande rengöringsmedel som inte repar. 23.

24 12. Reservdelsförteckning. Dörr Chocolino Duo/ Cafélino Duo Pos. Article nr Benämning/Description Antal/Amount Gäller för sida/valid for page Drip tray insert Drip Tray ChocoDuo ABS Membrane Switch Cafeduo Membrane Switch Display Quattro 1 24.

25 13. Sprängskiss. Dörr Chocolino Duo/ Cafélino Duo

26 12. Reservdelsförteckning. Maskin Chocolino Duo/ Cafélino Duo Pos. Article nr Benämning/Description Antal/Amount Gäller för sida/valid for page Chassis Assy Chocolino Duo Quattro PCB Rocket Switch Single(orange) WATER CONNECTION COMPLETE NA Magnetic Vitality Rubber trp 30,0 TRP Solid State NA Power Cord inlet/ Main socket NA 1 8 X36123 Plug Drainage Tpe Rubber SINGLE VALVE 2.5L/MI 230V Fuse holder Non Return Valve holder ABS Non return valve ball ABS Grommet Rubber Grommet ID 17mm Black rubber PP PLUG WHITE FOR DRAINAGE HOSE PP High Limit switch short with connect NA Motoraxel till 16mm PP Motor gear 145rpm Power Supply 150W Tea water pipe Pole spray nozzle Silicone hose (sales by metre) - 26.

27 13. Sprängskiss. Maskin Chocolino Duo / Cafélino Duo

28 12. Reservdelsförteckning. Tank Chocolino Duo/ Cafélino Duo Pos. Article nr Benämning/Description Antal/Amount Gäller för sida/valid for page Tank Chocolino and Lid Seal for Outlet Valve NTC Thermistor Belong Double Seal Level Sensor Tank Gasket Sensor Short 55mm M3 Nut Seal for NTC Outlet Valve Deltrol 24VDC Element 2200W/230V with SS Nuts Sensor Tall (160mm mm) Harness NTC Belong Inlet Pipe Plug for water outlet Overow pipe deep draw tank High limit switch short with connec Silicone tube 8x12 (sales by metre) Clamp 13.3mm 1 19 X36123 Plug Drainage Tpe 1 20 X Clamp For Outlet 1 28.

29 13. Sprängskiss. Tank Chocolino Duo/ Cafélino Duo

30 12. Reservdelsförteckning. Blandar system och behållare. Chocolino Duo/ Cafélino Duo Pos. Article nr Benämning/Description Antal/Amount Gäller för sida/valid for page Whipper Mixing bowl Slinger disc O-ring Mounting plate Grommet for whipper pin Motor whipper plate Whipper motor 24V Steam trap Lid Chute left Chute right Coupling, canister - conc. motor ASSEMBLY CANISTER inclusive lid 2 30.

31 13. Sprängskiss. Blandar system och behållare Chocolino Duo/ Cafélino Duo

32 14. Serviceintervaller. Chocolino Duo/ Cafélino Duo Serviceintervals - Cafelino/Chocolino MONTHS MAIN COMPONENTS PARTS ARTICLE NO BOILER Outlet valve Membrane CHECK REPLACE Sealing CHECK REPLACE Levelsensor Levelpins CLEAN CLEAN CLEAN CLEAN NTC Sensor CHECK CHECK Sealing CHECK CHECK Mixer Whipper Whipper CHECK REPLACE Mountingplate O-ring CHECK REPLACE Sealing CHECK REPLACE 32.

33 Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötselinstruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk fi nns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten respektive koncentrat mängder. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage oavsett säkerhetsutrustning. Därför bör maskinen ej lämnas utan tillsyn då den är i funktion och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Vänligen kontakta din återförsäljare Din återförsäljare Crem International AB Box 960, ARVIKA, Sweden Tel: +46 (0) , Fax: +46 (0) info.se@creminternational.com Art.nr
