1 A TASTE OF THE FUTURE Servicemanual COFFEE QUEEN Excellence Med CO2 fr.o.m. serienr Utan CO2 fr.o.m. serienr Din återförsäljare / Your retail dealer S / SE Rev

2 1. Innehållsförteckning Excellence 1. Innehållsförteckning sid Allmänt 3 3. Översikt av komponenterna, front 4 3. Översikt av komponenterna, blandarsystem 5 3. Översikt av komponenterna, kylt vatten 6 3. Översikt av komponenterna, kylt vatten med kolsyra 7 SERVICE 4. Installation och Igångsättning 8-12 Placera maskinen 8 Montera maskinen 8 Anslutning av slangarna kylenhet med kolsyra, (underskåp) 8 Anslutning av kolsyretub, (underskåp) 9 Anslutningar: El kaffemaskin. 9 Anslutningar: Vatten 10 Igångsättning av Kaffemaskin 10 Ansluta: elkabel för kallvatten 11 Fylla ingrediensbehållarna Drift; Bryggning av kaffe i kopp 13 Kallt vatten med eller utan kolsyra 14 Bryggning av kaffe i kanna Rengöringsprogram Automatisk rengöring av bryggmekanism, blandarskål. 16 rengöring av bryggkammare 16 demontering av bryggkammare 17 Automatisk rengöring av blandarskål. 2 eller 3 18 Automatisk rengöring av In och Utloppsventiler 19 Rotera bryggmekanism utan vatten o ingredienser Rengöring varje vecka Demontera blandarsystem 21 Diska delar 21 Återmontera blandarsystem Rengöring och skötsel Rengöring demontering av kaffefilter i bryggmekanism 23 Rengöring utvändigt 24 Rengöra kondensor - Byte av kolsyretub Koppräknare o Easy access Säkerhetsfunktioner Felmeddelanden Förvaring och transport Installation mynt mec Måttskiss Byte av vattenreningsfilter Kopplingsschema Reservdelsförteckning Sprängskisser Garanti och service 2.

3 2. Allmänt. Excellence Tack för att ni valt en Coffee Queen Excellence Färskbryggsmaskin och som vi hoppas att ni får mycket gläjde av! - Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. - Manualen innehåller viktiga instruktioner för en riktig och säker användning av färskbryggsautomaten. - Bevara alltid manualen inom räckhåll. Coffee Queen Excellence - Tillagar kaffet kopp för kopp, kanna efter kanna - Filtrerat kylt vatten med eller utan kolsyra - Kannfunktioner med nyckelbrytare - 12 valmöjligheter av dryck - 4 ingrediensbehållare - Bryggmekanism med kaffefilter - Elektronisk temperaturkontroll - Justerbar kaffestyrka - Belysning av kopp under bryggning - Inbyggd klockfunktion - Underskåp med fack och stor sumpbehållare (tillval) - Tillverkad i rostfritt stål Fakta: Höjd Bredd Djup Vikt kylt vatten utan kolsyra Vikt kylt vatten med kolsyra Tankvolym Elanslutning Kallvattenanslutning Vattenreningsfilter Köldmedia Kapacitet: Antal koppar kaffe Kolsyrat vatten 1795 mm 420 mm 580 mm (+ 38mm) 77kg 83kg 2.4 liter 230V/2200W ½ utvändig gänga kolfilter, medföljer HFC-134a 350 per påfyllning 20 L / timme 3.

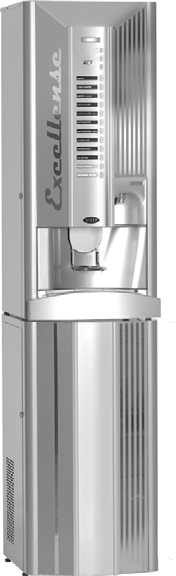

4 3. Översikt av komponenterna, front Excellence Display Styrka på dryck ++ / - - Nyckelströmställare (kopp och kannval) 12 val av dryck Dörrlås Utlopp varm dryck Utlopp kall dryck Kopphylla Spillbricka Underskåp med skräphink och Kolsyretub Dörrlås 4.

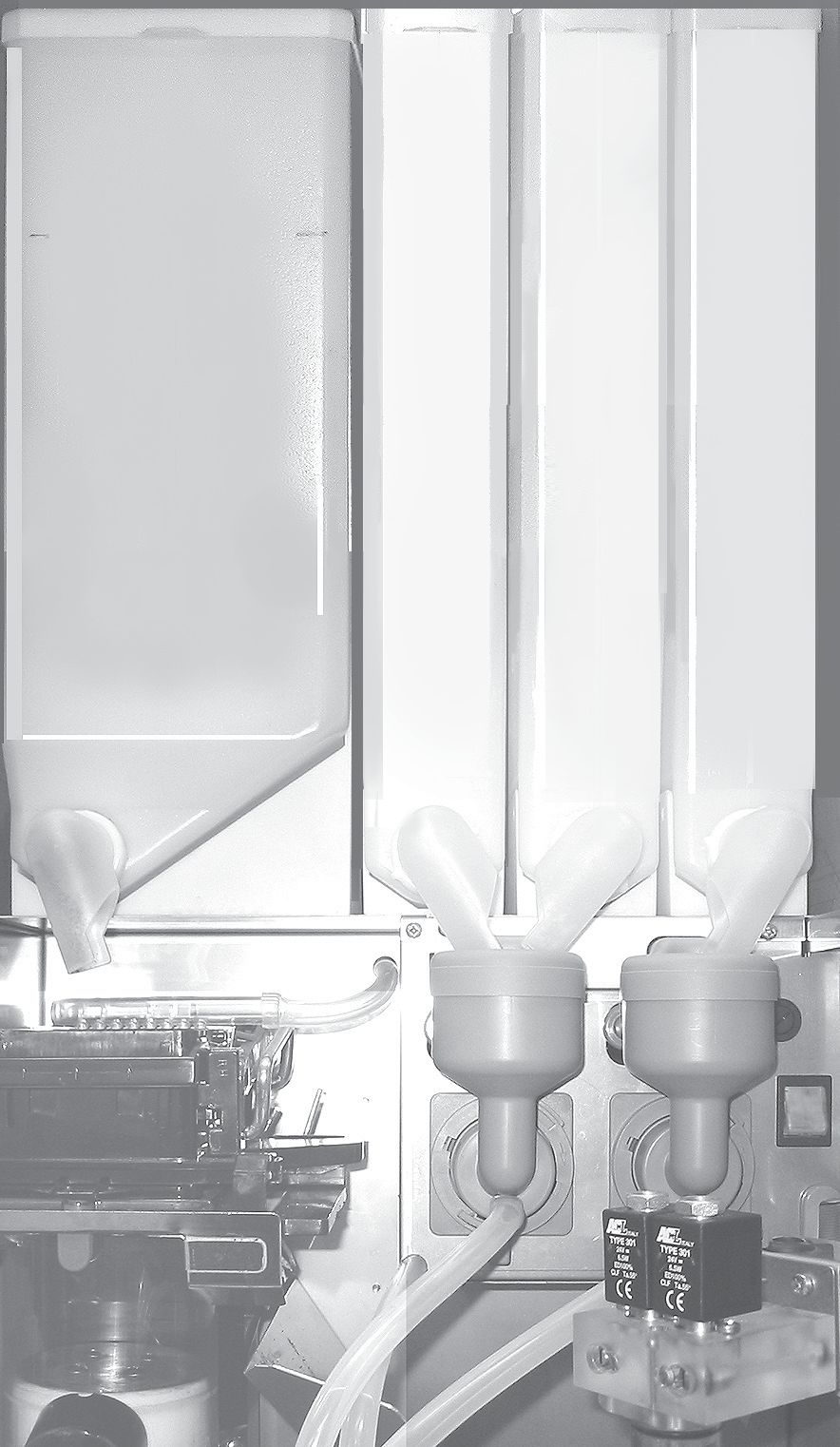

5 3. Översikt av komponenterna, blandarsystem Excellence COFFEE Koncentratrör Blandarskålar Koncentratbehållare Koncentratbehållare Koncentratbehållare Koncentratbehållare Bryggmekanism Säkringshållare ON/OFFströmbrytare Utlopp kylt vatten kolsyrat vatten Detalj; Ingrediens; Bredd; Höjd; Volym/liter; Antal/enhet Behållare; kaffe ,3 1 Behållare; choklad ,5 1 Behållare; topping ,5 1 Behållare; socker ,5 1 5.

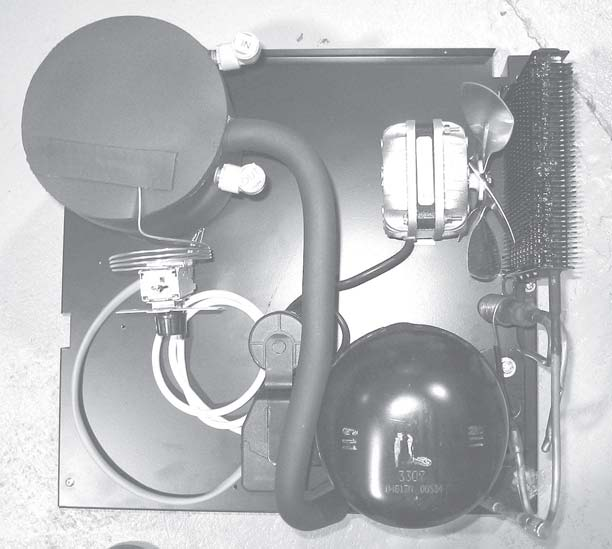

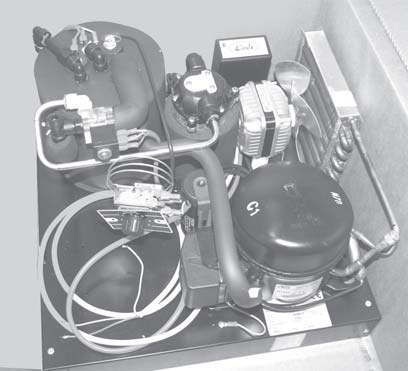

6 3. Översikt av komponenterna, kylt vatten Excellence Skräphink Kyltermostat Fläkt Kylblock Vatten IN Vatten UT Kondensor Termostat Torkare Kompressor 6.

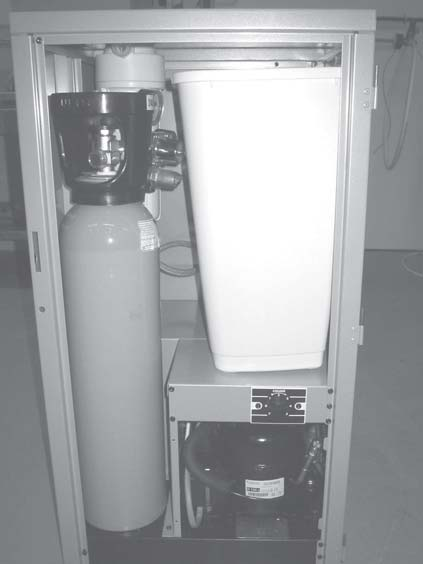

7 3. Översikt av komponenterna, kylt vatten med kolsyra Excellence - Gasklocka Skräphink Kolsyretub VATTEN IN Tryckstegringspump Kylblock KOLSYRAT VATTEN UT Electronikbox Fläktmotor Kondensor KOLSYRA IN Kompressor VATTEN UT Torkare Magnetventil Termostat 7.

8 4. SERVICE. Installation och igångsättning. Excellence 1. Placera maskinen på ett plant och vattentätt underlag. 2. Montera färskbryggsmaskinens överskåp med underskåpet med de medföljande skruvarna M6 x 20 M6 x 20 OBS! Se till att fritt luftflöde finns bakom maskinen. (minimum 10cm). OBS! Endast vid installation utav kylvattenfunktion (Excellence). Installation av kylenhet med kolsyra, (underskåp) 3a. Anslut 8mm slangarna 3 st. (A) parallellt mellan över och underskåpet, slang för slang, vänster på vänster osv. (Se bild 1). A Bild.1. 3b. Anslut 8mm slangarna, 2 st. gäller för maskin med kallvattenfunktion. (utan kolsyra). OBS! Anslut inte elkabeln från kallvattenenheten, före maskinen är uppvärmd. cá 10 minuter. A 8.

9 4. SERVICE. Installation och igångsättning. Excellence 4. Anslut kolsyretuben till gasklockan och öppna kranen, kontrollera att det fabriksinställda trycket ligger på ca. 3.5bar. Kan justeras bar. Lossa skruvar och demontera vänster sidplåt.(bild 2). Ställ kolsyretuben på plats (bild 3). Lyft in skräphinken. (se bild 4) bild 2. bild 3. bild 4. OBS! Gäller kaffemaskin: kallvattenenhet utan kolsyra Igångsättning kylenhet på kaffe maskin utan kolsyra. I denna maskin finns ej någon tryckstegrings pump. Följ anvisning nr 1, 2, 3b, 5, 6, 7, 8, 9,10, 11, 12, 13, , 17, 18. Ansluta el till överskåpet på maskinen. 5. Anslut stickproppen till ett Jordat väggutag 230V 10A. Jordat väggutag 230V 10A 9.

10 4. SERVICE. Installation och igångsättning. Excellence Ansluta vatten till överskåpet på maskinen. 6. Anslut medföljande slang till kallvattenkran med ½ R- koppling. Kontrollera att inga veck eller skarpa krökar bildas när maskinen skjuts på plats. Vid nydragen vattenledning skall systemet spolas för att få bort kopparspån. Dessa kan annars skada inloppsventilen. 7.. Öppna vattenkranen 8. Slå på ON/OFF strömbrytaren innanför dörren. ON / OFF Brytare Nu fylls vattentanken automatiskt med 2.4 liter vatten. Elementet får ej spänning förrän vattnet når nivågivaren. 9. Stäng dörren. Inställd temperatur är ca 97º Celcius. 10. När uppvärmningen av vattnet är klart försvinner texten Vänligen vänta från displayen. (Displaytexten börjar att rulla). Vänligen vänta 11. Stäng av maskinen.. ON / OFF Brytare 10.

11 4. SERVICE. Installation och igångsättning. Excellence Igångsättning av Kaffemaskin med inbyggd kylenhet för vatten 12. Anslut nu elkabeln som kommer från underskåpet in i apparatuttaget (B) i överskåpet Se bild 3). B Bild Sätt på maskinen igen: och vänta tills texten i displayen börjar att rulla. OBS! Färskbryggsmaskinen måste vara varm före kallvatten kan tas ut. 14. Tag ett glas och Tryck på knappen för kylt vatten tills vatten kommer i ett jämnt flöde och tryckstegrings pumpen som surrar ger ifrån sig ett annat lugnare ljud (kyl-kompressorn är relativt tyst så den ska normalt inte höras mycket) OBS! Om det inte kommer kallvatten. Återstarta maskinen. 15. Tryck på knappen för kolsyrat vatten. så att behållaren fylls upp och tills du får ett jämnt och lugnt flöde av vatten. Efter detta ska tryckstegringspumpen endast ha detta lugnare ljud eller vara helt tyst, 16. Vänta i cá 10 minuter och maskinen är redo att tas i bruk. (Detta för att vattnet ska kylas ned). 11.

12 4. SERVICE. Installation och igångsättning. Excellence Vad händer när man trycker på knapparna? Det finns en inlopps ventil och en eller två utloppsventiler som påverkas av knapparna i fronten. När man trycker på knappen på maskinen med kolsyrat vatten öppnar både inloppsventilen och utloppsventilen samtidigt. När man släpper knappen stänger utloppsventilen, men inloppsventilen står öppen ytterliggare 20 sekunder. Detta för att tillgodose karboratorn med vatten. På de maskiner utan kolsyra, öppnar och stänger in och utloppsventilerna samtidigt, FYLLA; behållarna med ingredienser. 17. DEMONTERA; koncentratbehållare. Ta ut koncentratbehållarna för att inte spilla koncentrat i maskinen) och fyll med ingredienser. COFFEE CHOCOLATE ICE COFFEE -TEA SUGAR ICE CHOCOLATE TOPPING 18. ÅTERMONTERA; koncentratbehållare. Se till att koncentratrören ligger an mot kondens fällorna (B) och att kaffepulvret hamnar mitt i bryggcylindern (A). (A). (B). 12.

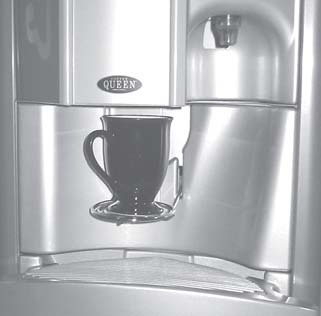

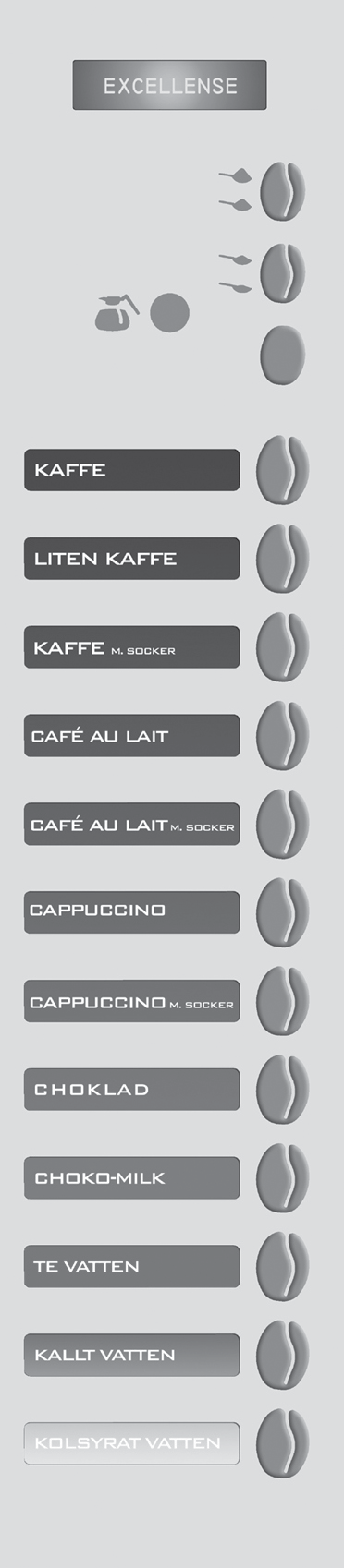

13 5. Drift. (BRYGGNING AV KAFFE I KOPP, Choklad mm). Excellence Bryggning av kaffe i kopp, Choklad mm. 1. Placera en kopp i centrum på kopphyllan Styrkan på drycken är standardinställd. Önskar du öka eller minska den följ stycket nedanför, gå annars vidare till Punkt 3. Starkare dryck; Tryck + eller ++ för 5% eller 10% alternativt Svagare dryck; Tryck - eller -- för 5% eller 10% (Displayen stegar sig upp alternativt ner för varje tryckning). 3. Välj önskad dryck genom att trycka på knappen till höger om varje meny. Displayen visar: Vänligen vänta, samt koppbelysningen tänds. 4. Vänta till koppbelysningen slutat lysa och texten Var god vänta har slocknat i displayen innan du tar koppen. 5. Njut av en kopp god dryck. 13.

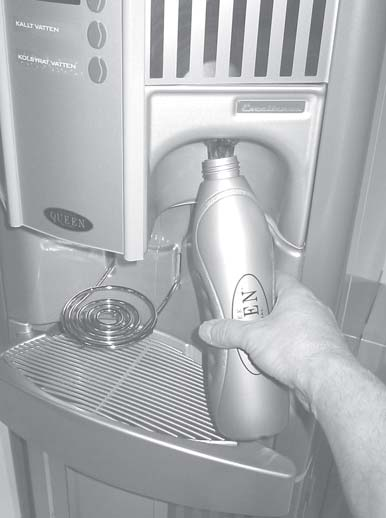

14 5. Drift. (KALLT VATTEN MED ELLER UTAN KOLSYRA). Excellence Excellense Kallt vatten i glas eller flaska. (med eller utan kolsyra). 1. Håll ett glas eller flaska under kallvatten utloppet (A) och tryck på (1) KALLT VATTEN eller (2) KOLSYRAT VATTEN. (A) (1) (2) (A) 14.

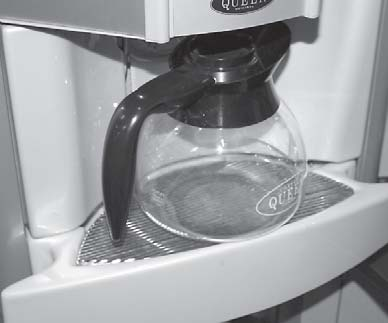

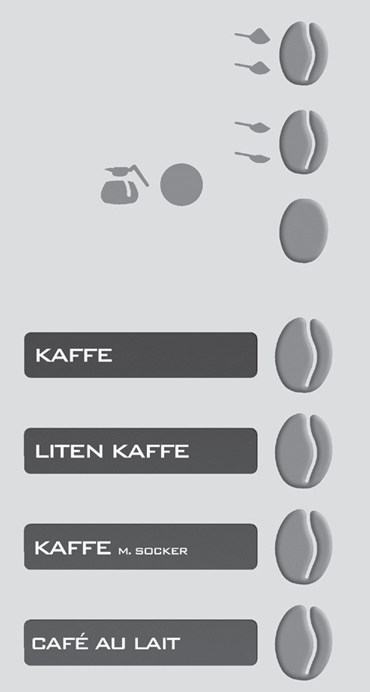

15 5. Drift. (BRYGGNING AV KAFFE I KANNA). Excellence Bryggning av kaffe i kanna. 1. Placera en kanna i centrum på gallret i spillbrickan Vrid om nyckeln med kannsymbolen medsols koppars bryggning är förvalt, Ändra antal koppar du vill brygga i din kanna med hjälp av + alternativt - knappen. Valmöjlighet upp till 12 koppars bryggning alternativt ner till 1 kopps bryggning. 4. Tryck på knappen till höger om meny KAFFE 5. Vänta till koppbelysningen slutat lysa och texten Var god vänta har slocknat i displayen innan du tar ut kannan. 6. Bjud på en kanna gott kaffe. 15.

16 6. Rengöringsprogram RENGÖRING Excellence Automatisk rengöring av bryggmekanism,blandarskål: Rengöringen bör genomföras minst en gång per vecka. Bryggmekanismen kan lätt rengöras med nyckelbrytaren i kopp (normal) läge Vrid kannyckel fram och tillbaka i lugn takt. Tryck på knapp för dryck 1 i 6 sekunder. 2. Efter 4 sekunder börjar maskinen att pipa allt snabbare. 3. Efter 6 sekunder visar Displayen: Öppna dörren Fyll diskmedel A Lägg i 25gr (en portionspåse) rengöringsmedel (A) i bryggmekanismen. Se bild B (Rengöringsmedel tillhandahålles av din återförsäljare) 5. Displayen visar: Stäng dörren 6. Displayen visar: Tryck för start Placera en kanna i spillbrickan Tryck på knapp för dryck 1 7. Displayen visar: Rengöring Mixer 8. Displayen visar: Rengöring bryggmek Blötningstid: Maskinen räknar ner från 300 sek. 9. Displayen visar: Bryggcykler Maskinen räknar ner. Bild B För att stoppa Rengöringen: Tryck på Stop knappen. Bryggmekanismen går tillbaka i start läge. OBS! När rengöringsmedel är tillsatt får ej proceduren stoppas utan måste köras klart. VIKTIGT! Rengöring av bryggkammaren. Efter att du utfört den automatiska rengöringen av bryggmekanismen, måste du alltid göra en rengöring av bryggkammaren för att avlägsna rengörings och kafferester! Demontera och rengöra bryggkammare:. Gör som det beskrivs i punkt Tryck på + knappen i 6 sekunder. 11. Displayen visar: Byt Papper/Roter Tryck E/+knappar. 12. Tryck E knappen. 13. Displayen visar: Förbereder pappers-byte. 14. Maskinen roterar i läge. 15. Displayen visar: Byt papper. 16. Öppna dörren, demontera, rengör återmontera bryggkammare. sid Stäng dörren. 18. Maskinen är redo att tas i bruk. 19. Ta en kopp kaffe och slå ut den för att ta bort ev. rester av rengöringsmedlet. 16. Om maskinen inte går tillbaka i startläge! Omstarta maskinen.

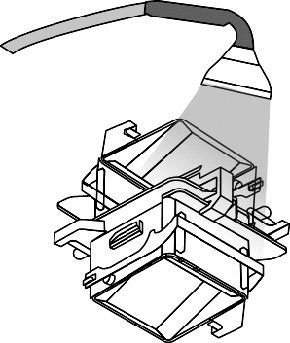

17 6. Rengöringsprogram RENGÖRING Excellence Automatisk rengöring av bryggmekanism: fortsättning Demontera bryggkammare: Efterspolning/rengöring av bryggkammaren. 4. Återmontera bryggkammare OBS! När bryggkammare återmonteras se till att (B) gummiskrapa, hamnar mellan (A) vipparmar. OBS! Spola rent! För att avlägsna rengörings och kafferester! 17.

18 6. Rengöringsprogram RENGÖRING Excellence Automatisk rengöring av Blandarskål: 2 eller 3 minst 1 gång per vecka. Om du endast önskar att rengöra blandarskålarna var för sig; Följ dessa rengöringsinstruktioner Blandarskålar kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. Automatisk rengöring av Blandarskål Nr:2 1. Placera en kanna i spillbrickan 2. Vrid kannyckel (1) fram och tillbaka i lugn takt. Tryck på knapp (3) i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. 4. Efter 6 sekunder börjar Blandarskål nr2 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer 2. Automatisk rengöring av Blandarskål Nr:3 1. Placera en kanna i spillbrickan 2. Vrid kannyckel (1) fram och tillbaka i lugn takt. Tryck på knapp (4) i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. 4. Efter 6 sekunder börjar Blandarskål nr3 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer 3. Med rengöring menas att vatten spolas och vispmotorn roterar. 18.

19 6. Rengöringsprogram RENGÖRING Excellence Automatisk rengöring av In/Utloppsventiler: In / Utloppsventilerna kan lätt rengöras med nyckelbrytaren i kopp (normal) läge Placera en kanna i spillbrickan Vrid kannyckel fram och tillbaka i lugn takt. Tryck på knapp E och samtidigt i 6 sekunder. Håll knapparna nedtryckta. 3. Alla In/Utloppsventiler börjar att öppnas och stängas med 2 pulser/sekund under max 10 sek eller så länge man håller knapparna intryckta. 4. Displayen visar: Rengöring Ventiler 5. Tryck på knapp E för att köra en bryggcykel ch spola ut överblivet vatten och kalk från rengöringen. Med rengöring menas att ventilerna knackar bort eventuell kalk och andra partiklar som har fastnat i cylindrarna samt att de spolas med vatten. 19.

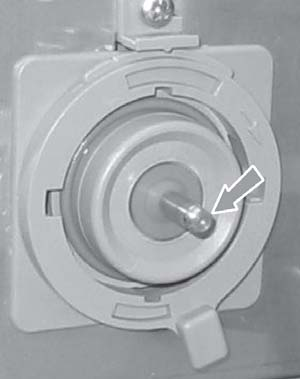

20 6. Rengöringsprogram RENGÖRING Excellence Rotera bryggmekanism utan vatten o ingredienser: Bryggmekanismen kan roteras utan vatten och ingredienser med nyckelbrytaren i kopp (normal) läge.används med fördel när bryggmekanismen har varit urmonterad för diskning och skall återmonteras 1. Tryck på + knappen i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. 3. Displayen visar: Byt Papper/Roter Tryck E / + 4. Tryck + knappen 5. Displayen visar: Bryggcykel utan vatten Tryck E knappen 7. Displayen visar: Roterar Bryggmeken roterar ett varv utan vatten och ingredienser och Bryggmeken faller i läge om den har varit urplockad. OBS! Vevstaken skall stå i Klockan 8 läge, Om inte lyft ur igen och upprepa proceduren. Klockan

21 7. RENGÖRING: RENGÖRING VARJE VECKA Excellence DEMONTERA : BLANDARSYSTEMET 1. Lossa utloppsslangen 2. Lossa blandarskålen. (A) och vrid reglage (B) Dra rakt ut (C). motsols. Rengör 5. Rengör med en fuktig duk och torka torrt. Diska dessa delar: (A) 6. Diska dessa delar (B) A. Blandarskål (C) 3. Lossa vispen (D) genom 4. Lossa montageplattan. att dra den rakt ut. Vrid reglaget motsols, (E) tills det stoppar. B. Kondensfälla C. Visp D. Monteringsplatta (D) 21. (E) OBS! KONTROLLERA alla packningar innan återmontering av delar Alla delar måste vara torra innan återmontering.

22 7. RENGÖRING: RENGÖRING VARJE VECKA Excellence ÅTERMONTERA : BLANDARSYSTEMET 7. Monteringsplattan sätts tillbaka genom att vrida reglaget (F) medsols. KONTROLLERA alla packningar. pil (G). 8. Vispmotoraxelns plana sida ska stämma överens med vispens markering (H). pil (G). F F (G) F 9. Montera vispen, tryck tills ett lätt klickljud hörs. Följ vispens anvisning, pil (H). Det går bara att montera vispen på ett sätt. 10. Passa in blandarskålen och kondensfällan enligt (J) se bild. 11. Tryck in blandarskål enligt (K) och lås fast med reglage (L). Anslut utloppsslangen (M). (OBS! se till att alla vattenslangar är anslutna och på plats). (J) (H) (J) (K) (J) (L) (M) 22.

23 8. Rengöring och skötsel. RENGÖRING. Excellence Demontering och rengöring av kaffefilter. Ett verktyg för att demontera kaffefiltret följer med maskinen Tryck på + knappen i 6 sekunder. 2. Efter 6 sekunder visar Displayen: Byt Papper/Roter Tryck E /+ 3. Tryck på E knappen. 4. Displayen visar: Förbereder pappersbyte Maskinen roterar i läge. 6. När displayen visar: Byt papper Öppna dörren och för in verktyget (A) Bild 1 genom ett av hålen i bryggmekens framkant hela vägen in till bakre delen av cylinder väggen, för sedan verktyget mot bakre delen av filterinsatsen tills insatsen trycks ut. Bild Rengör filterinsatsen i 25gr. rengöringsmedel löst i 3dl vatten i max 10 minuter. Bild 3. Bild 2. Bild 1. Bild 3. 97º Celsius.10 minuter.3 dl vatten (Rengöringsmedel tillhandahålles av din återförsäljare) A 8. Montera tillbaka filtret och stäng dörren, maskinen går då tillbaka till sitt startläge och är klar att använda. OBS! Om maskinen inte går tillbaka i startläge. Omstarta maskinen! OBS! Efter att filter har varit i kontakt med rengöringsmedlet skall det diskas med diskmedel och sköljas noga under rinnande vatten. Rengöringsmedel bryggmekanism Coffee Queen artikel nr Filterinsats bryggmekanism Coffee Queen artikel nr Verktyg filterinsats demontering Coffee Queen artikel nr

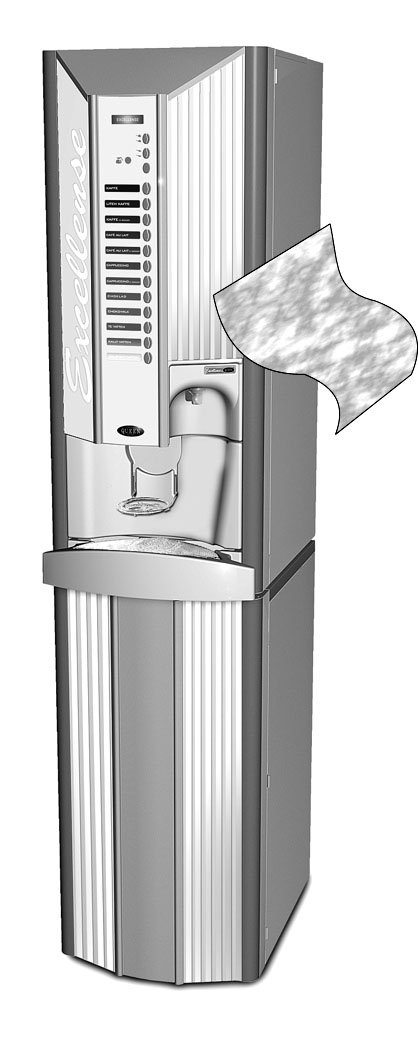

24 8. Rengöring och skötsel. RENGÖRING. Excellence Vid utvändig rengöring av maskinen, använd en mjuk trasa och flytande rengöringsmedel som inte repar. 24.

25 8. Skötsel. Rengöra kondensor - Byte av kolsyretub Excellence Kallvattenenhetens kondensor: Skall rengöras var 6:e månad. Tätare rengöringsintervaller vid mycket dammig miljö. 1. Öppna dörren 2. Lossa serviceluckans 3. Ta bort serviceluckan på underskåpet skruvar (C) 4. Rengör kondensorn (C) från damm,(mellan kylflänsarna) genom att dammsuga eller använda dig utav tryckluft. Observera att fläkten sitter nära kondensorn så att inte fläktvingar skadas. Byte av kolsyretub: Vid cá 1000 liter uttag av vatten. (Se installation och igångsättning sidan 9 och kapitel 4). bild a. bild b. bild c. 25.

26 9. Koppräknare Easy Access Excellence Koppräknare: Maskinen har en inbyggd Koppräknare som är tillgänglig att se och nollställa med nyckelbrytaren i kopp (normal) läge Tryck på - knappen i 6 sekunder 2. Efter 4 sekunder börjar maskinen att pipa allt snabbare. Displayen visar: Totalt xxx koppar 3. Tryck på E knappen Displayen visar: Val 1 gratis xxx koppar 4. Tryck på E knappen Displayen visar: Val 1 mynt xxx koppar 5. Tryck på E knappen Displayen visar: Val 1 xxx koppar i kanna 6. Tryck på + knappen för att komma till Val 2 osv. 7. Tryck på val 3 för att nollställa räknaren 8. Tryck Stop knappen för att återgå 7. Easy Access: Vatten och Ingrediens mängden på maskinens samtliga Knappar/Val kan justeras ±15% med nyckelbrytaren i kopp (normal) läge Tryck på + och - knappen samtidigt 2. Efter 4 sekunder börjar maskinen att pipa allt snabbare 3. Displayen visar: Easy access Styrka 1 100% 4 Flytta dig till rätt Knapp/Val som du vill ändra på genom att trycka + eller - knappen 5. Tryck på E knappen 6. Displayen visar: Tex. Volyme 4 och Blinkande 100% 7. Ändra med hjälp av + eller - knappen 8. Tryck E knappen för att acceptera ändringen. Gå ur Easy Acsess med stop 26.

27 10. Säkerhetsfunktioner Excellence Maskinen är utrustad med följande säkerhetsfunktioner 1. Lägesindikering av Dörr Dörr ej stängd Diplayen visar: Dörr öppen 2. Inloppsventiler är spärrade då maskinen ej används. Dörr öppen Felmeddelanden Excellense Felmeddelanden som användaren oftast kan åtgärda utan hjälp av servicefirma 1. Displayen visar: Blockerat Vatten nivå låg Åtgärd: Kontollera att inkommande vattenkranen är öppen. Stäng av maskinen med huvudbrytaren, vänta 10 sek och slå på igen. 2. Displayen är normal men ingen dryck kommer: Möjlig felorsak: Mekaniskt hinder i koncentratbehållarna eller vispcylinder. Åtgärd: Försök att hitta felorsaken,rengör vispsystemet och prova igen. 3. Om inget kallvatten kommer; Blockerat Åtgärd: Återstarta maskinen. 12. Förvaring / Transport Långtidsförvaring och transport 1. Slå av strömbrytaren, dra ur kontakten och stäng av vatten kranen. 2. Töm vatten tankarna. 3. Maskinen skall förvaras frostfritt och tömmas helt på vatten vid en längre tids förvaring. 27.

28 13. Installation mynt mec Installation av mynt mec för Färskbryggskaffemaskiner CQ Viktigt: Installation av Mynt mec måste utföras av en tekniker. 1. Montera mynt mec och anslut med den medföljande kabeln (A) till displaykortet i dörren (A) Anslutning Kontakt placering Version

29 14. MÅTTSKISS Excellence

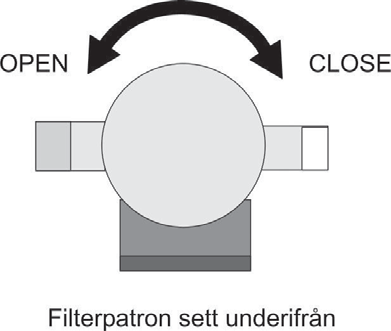

30 15. Montering och byte av vattenreningsfilter. byte var 6:e månad Maskinen levereras med ett vattenfilter som skall bytas var 6:e månad för att bibehålla kvalitén på dryckerna. Montering: Montera hållare vattenfilter med de medföljande skruvarna och vattenanslutningarna. Hållaren skruvas fast i de förstansade hålen på baksidan av maskinen. Byte av vattenfilter: Displayen visar; inloppsfilter Vattenfiltret kan bytas under tryck. 1. Demontera filterpatronen genom att vrida den 1/4 varv. Se bild A. 2. Montera den nya filterpatronen genom att vrida den 1/4 varv. Se bild A. A 3. Återställ Timer genom att gå in i Easy Access. (Tryck på + och - knappen samtidigt. Ändra med hjälp av + eller - knappen, tills filter visas i display). Tryck E knappen för att acceptera ändringen. (Med återställning menas inställning av ny 6 månaders period). 4. Tryck på knappen för kylt vatten tills vatten kommer. Använd endast Coffee Queen vattenfilter: Artikel nummer:

31 16.Kopplingsschema Excellence 31.

32 17. Reservdelsförteckning. Excellence Benämning; Art. nr. Pos. nr. Antal/enhet Nivåsensor komplett Silikonpackning för sensor Element 2200W 230V Tank komplett Packning, (lock vattentank) Motor gear 145 rpm, utan axel Motor axel för , 16mm High limit controll, Bulba 73mm NTC termistor Gummigenomföring, för NTC termistor Ventil, utlopp 24 V DC Membran Genomföring, utloppsventil Vattenmuff, blandarskålar Strömställare 2 polig. (belyst) Plugg (vattentank) Kondensfälla Blandarskål Visp Vispmotor 24V F Monteringsplatta Vispmotorplatta Ventil, dubbelt utlopp 24V Utlopp bryggmek./ vinklad Utlopp bryggmek./ förlängning Utlopp bryggmek./ adapter O-ring 36,2 x 3,0 (svart) O-ring 15,6 x 1,78 (svart) Skum (filter) för dammfälla Dammficka, utlopp plast Slinger disc Vispaxeltätning O-ring till mont.platta mod. F Silikonslang utlopp vent./ utlopp 8x12 L= Silikonslang inlopp / vattentank 8x12 L= Silikonslang vattentank / avtapp 8x12 L= Silikonslang vattentank 8x12 L= Silikonslang utlopp.vent./ topp. 8x12 L= Silikonslang utlopp.vent./ choco 8x12 L= Silikonslang utlopp.vent./ bryggm 8x12 L= Silikonslang mixer 1 / Utlopp 8x12 L= Silikonslang mixer 2 / Utlopp 8x12 L= OBS! Silikonslang säljes i metervara. 32.

33 17. Reservdelsförteckning. Excellence Benämning; Art. nr. Pos. nr. Antal/enhet Fläkt Fingerskydd för fläkt Ventil, inlopps 2,5 l/min dubbel Solid state Elektronikkort CON 1200 (Monterad på maskin t.o.m. 0609) Elektronikkort Ver. II (Monterad på maskin fr.o.m. 0610) Säkring 4 Ampere (trög 5x20) Dekal - säkring 5/1Amp. trög Dekal - säkring 4 Amp. trög Bryggmotor kompl Medbringare vit Rörpinne 3,5x Rörpinne 2,0x Mikrobrytare V5J (bryggmotor) Nätsladd med dragavlastning 3x1mm Apparatsladdställ Europa Apparatintag Säkringshållare Säkring 2 Amp. trög 5x Dekal - säkring 2 Amp. trög Kopplingsplint PA Gavel till kopplingsplint PA Transformator Mikrobrytare Skräphink, överskåp Skräptratt, överskåp Soppåse Bryggmekanism, Komplett Verktyg filterdemontering Filterhuvud + patron kompl Filterhuvud Filterpatron

34 17. Reservdelsförteckning. Excellence Benämning; Art. nr. Pos. nr. Antal/enhet Koncentratbehållare B67 x H400 plast Koncentratbehållare B160 x H400 (coffee) Lock 160 (kaffe) Matarskruv, stål (kaffe) Omrörare inkl. fjäder (kaffe) Hylsa (motor axel) Koncentratrör vänster (FB) Kopphållare Lysdiod komplett Spillbricka Spillbrickeinsats Flatkabel Displaykort (Monterad på maskin t.o.m. 0609) Elektronikkort-display (Monterad på maskin fr.o.m. 0610) Nyckelströmställare Membran switch (knappsats) Lås med klämma (dörr) Instant Nyckel, (dörr) Instant Servicenyckel (verktyg) Skräphink, underskåp Droppskål, underskåp Fot, underskåp Fot, ställbar Kylenhet med kolsyra komplett (gasklocka) Kylenhet vatten komplett Slang 5/16 utv. x 0,187 inv Isolering för slang ( )

35 17. Reservdelsförteckning. Kylenhet vatten+kolsyra Excellence Benämning: Artikel Nr. Pos.Nr. Antal/enhet Kylenhet med vatten + kolsyra från och med serienummer Kylenhet med vatten + kolsyra komplett Kompressor ELECTROLUX GD 40 MB Klixon för GD40MB Startkondensator för GD40MB Startrelä för GD40MB Kondensor JG PM060806E Backventil JG PM090612E JG PM0208E JG SM030808S Torkare Fläktmotor ALEXMAR 5W Fläktvinge Fläkthållare Termostat RANCO K50 L Motorpump Magnetventil JG PM4508F4S Elektronik box

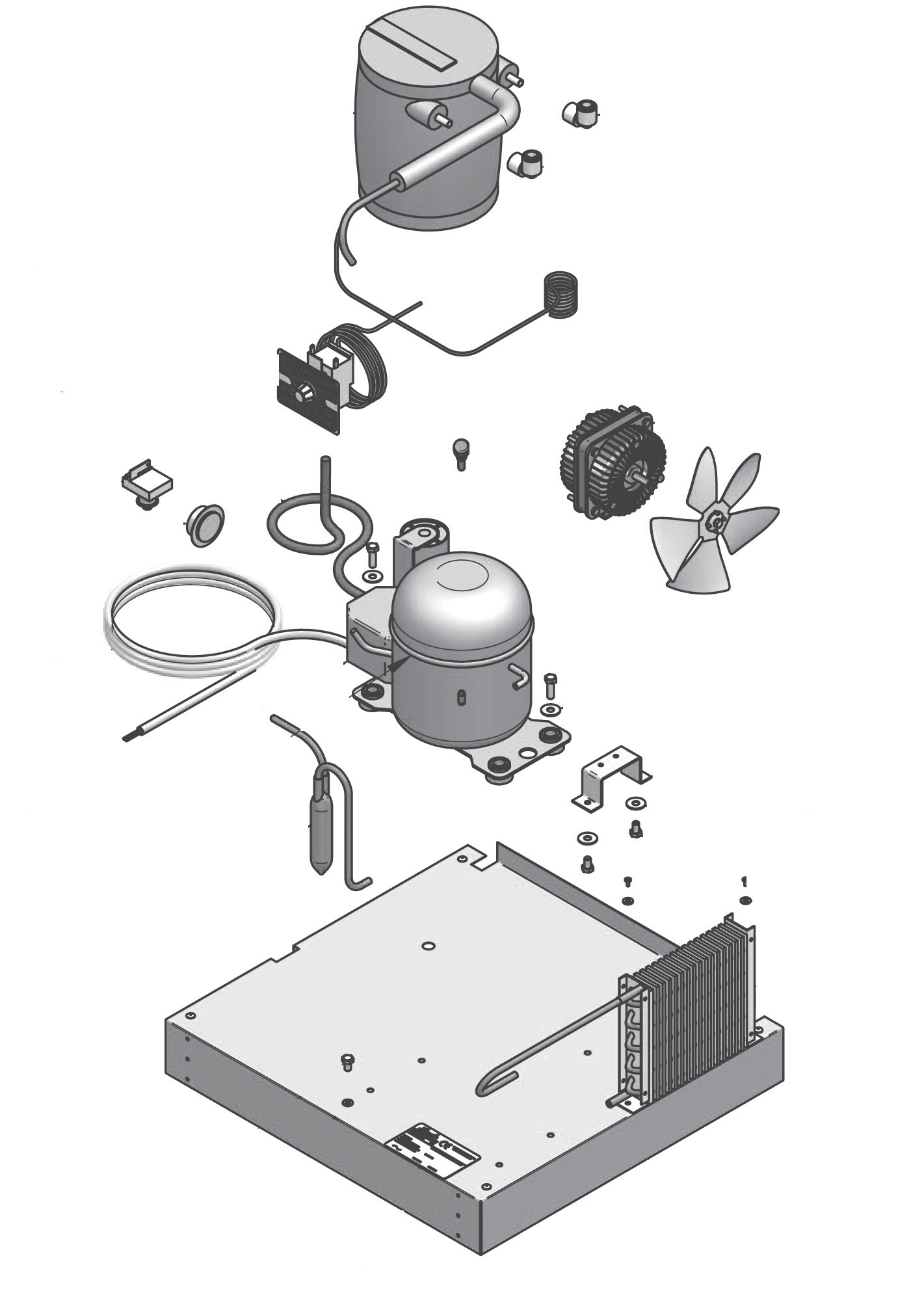

36 17. Reservdelsförteckning. Kylenhet vatten Excellence Benämning: Artikel Nr. Pos.Nr. Antal/enhet Kylenhet med vatten från och med serienummer Kylenhet med vatten komplett Kompressor ELECTROLUX GD 40 MB Klixon för GD40MB Startkondensator för GD40MB Startrelä för GD40MB Kondensor Torkare Fläktmotor ALEXMAR 5W Fläktvinge Fläkthållare Termostat RANCO K 50 L JG SM030808S TILLBEHÖR: KIT (byggsats) kalla drycker ExcellenceCO Ventil, 2,5L/min. 24 VDC Koppling 3/4-5/16 JOHN GUEST Regulator 1,9L/min Vinkelkoppling STEM 5/16 - TUBE 5/ T - koppling slang 5/ Låsningsbygel Slang 5/16 utv. x 0,187 inv. 1,9meter Isolering för slang ,7meter Y-rör (plast) Buntband 3,4 x 145 svart Silikonslang 8 x 12mm 0,35meter

37 17. Reservdelsförteckning. Bryggmekanism Excellence Benämning: Artikel Nr. Pos.Nr. Antal/enhet Deflector, Cylinder Pin, Crank Arm O-ring kolv Gummiring kolv Teflontätning Plate, Top Skruv, 8 x 1/2, Truss Cylinder Tätningsplugg Skruv till haklapp, 4-40 x ¼, Skruv,Fastsätt. cyl, 8-32 x ½, Filter, nylon Tätning bryggkammare Låsbygel Carriage, Wiper Rod, Carriage, Wiper Retaining Ring, Gummiskrapa Bryggkammare Fjäderklämma Housing, Vertical Rod Cam, Triple Torkararm Distans torkararm Fjäder torkararm Låsring TRU ARC Vevarm Fästplåt för cylinder Fästplåt upphäng. bryggmek Låsblock vänster Låsblock höger Låsring Utloppsrör vatten Bygel brygghus Shim 0, Shim 0, Gummimellanlägg,Sil Spring, H-Frame H-Frame Screw, 8-32 x 3/4, PAN Pin, Grooved, 3/16 x Wipe Arm, Assembly Vertical Rod, Welded

38 18. Sprängskiss. Tank och Blandarsystem Excellence Pos. 33 Silikonslangar säljes i metervara

39 18. Sprängskiss. Delar i maskinen Excellence 35 Bryggmekanism säkringshållare säkring 4 AT 5x dekal säkring 40 5 amp Skräptratt överskåp säkringshållare 48 Filter 62 Skräphink överskåp säkring 2 AT 5x20 49 dekal säkring

40 18. Sprängskiss. Koncentratbehållare Excellence 65 Delar; koncentratbehållare 67x behållare kompl Delar; koncentratbehållare för kaffe 160x

41 18. Sprängskiss. Dörr Excellence Skräphink underskåp Kylenhet / Chiller unit Lysdiod kompl

42 18. Sprängskiss. Kallvattenenhet med kolsyra Excellence Water + CO Från och med: Serienummer (Tidigare modell av Excellence. Se; Tidigare modeller. på Coffee Queens Hemsida)

43 18. Sprängskiss. Kallvattenenhet Excellence Water Från och med: Serienummer (Tidigare modell av Excellence. Se; Tidigare modeller. på Coffee Queens Hemsida)

44 18. Sprängskiss. Bryggmekanism 1 Excellence

45 18. Sprängskiss. Bryggmekanism 2 Excellence

46 COFFEE QUEEN EXCELLENCE Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötselinstruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk finns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten respektive koncentrat mängder. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage oavsett säkerhetsutrustning. Därför bör maskinen ej lämnas utan tillsyn då den är i funktion och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Vänligen kontakta din återförsäljare Din återförsäljare / Your retail dealer COFFEE QUEEN AB, Box 960, ARVIKA, besöksadress; Korpralsv 1B, Tel vxl; +46 (0) , Fax; +46 (0) info@coffeequeen.se Art. nr/art. no
