1 IF IT S EASY HERE, IT WILL BE EASY ANYWHERE

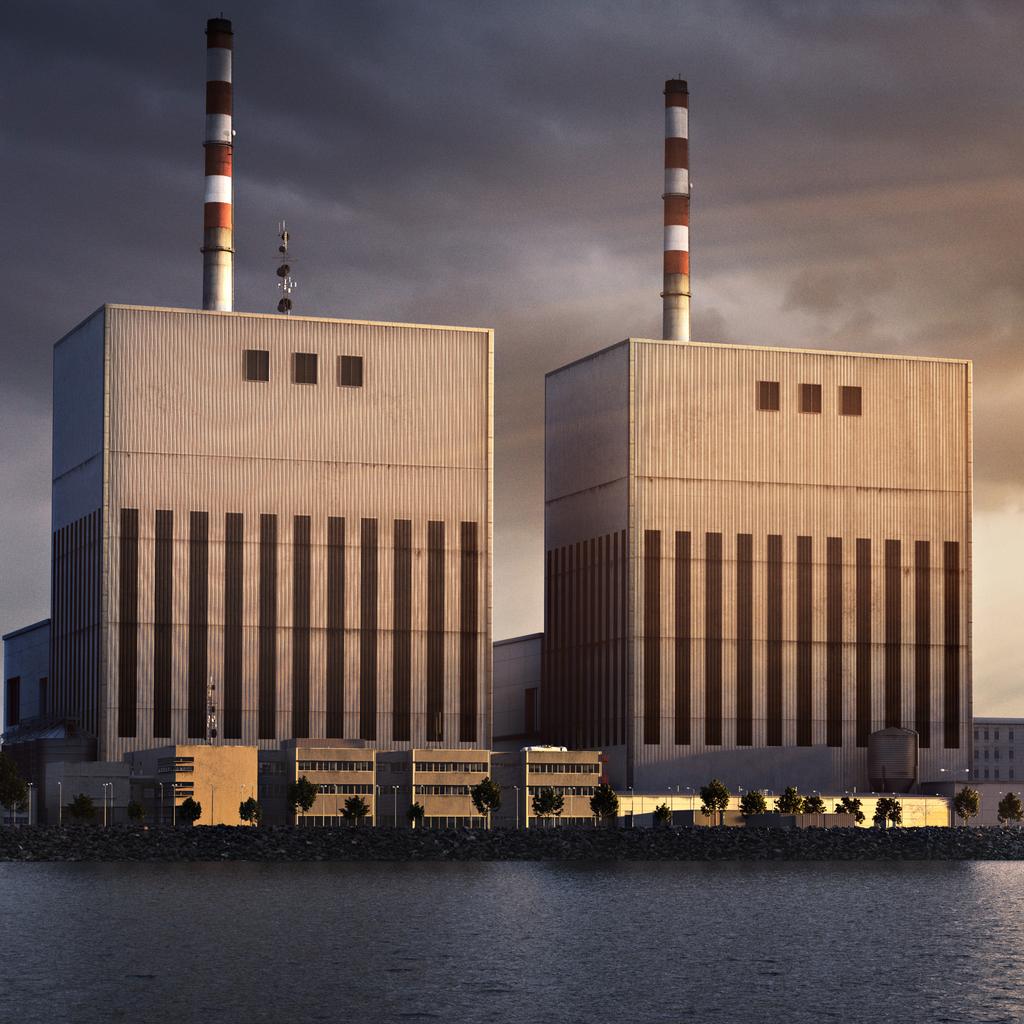

2 THE EASY WAY TO FIRESEAL Det började med ett av de mest säkerhetskritiska jobb man kan tänka sig: att utveckla ett system för att brandtäta Sveriges kärnkraftverk, på direkt uppdrag av svenska staten. Nu har FireSeal skyddat i över 40 år, överallt där en brand bara inte får sprida sig. Kraftverk, industrihallar och gruvor såväl som skolor, sjukhus, hotell och gallerior. Våra system har blivit favoriter hos både installatörer och inköpare. Orsaken är att vi jobbat hårt för att få dem lätta att arbeta med och lätta att få säkra. Och när det går fort och blir rätt, blir det också kostnadseffektivt. Därför har vi i dag en imponerande referenslista, med många av de största byggprojekten i Norden. Och alla FireSeals system uppfyller så klart Boverkets Byggregler (BBR) och är typgodkända av RISE Certifiering. Läs mer på om vad det lätta sättet att brandtäta kan göra för säkerhet, arbetsglädje och kostnadseffektivitet. The fireseal system originally developed to safeguard nuclear power plants

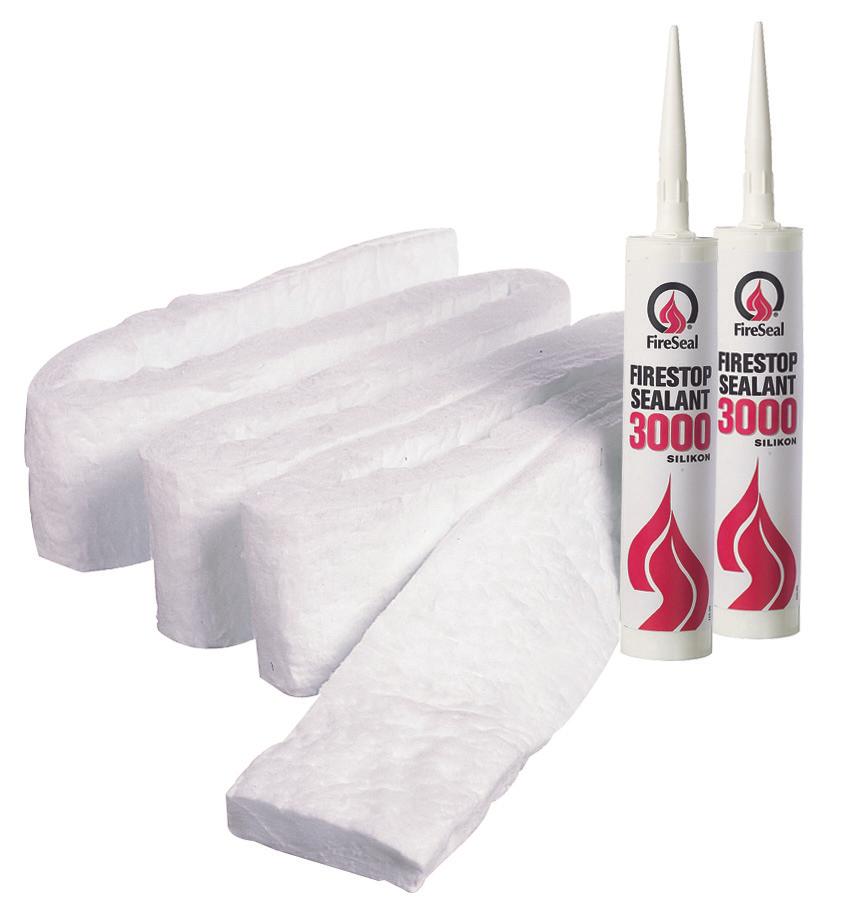

3 SYSTEM FS-FLEX D Flex D systemets elasticitet och hållfasthet ger en flexibel tätning som tål kraftiga vibrationer och rörelser utan att spricka, deformeras eller lossna. Tätningen tål tuffa arbetsmiljöer inom ett stort temperaturområde och har mycket god åldringsbeständighet. Systemet kan med fördel kombineras med andra tätningsmetoder, t ex FS-Universal eller FS-Flex C. FS-FLEX D är en komplett sats för flexibel tätning och reparationer av små och medelstora öppningar för kablar och metallrör. Ljudreduktionstal: 55 db. INNEHÅLLER: Blanket D-24B (bottningsmaterial) FireStop Sealant 3000 eller FireStop 400 SYSTEM FS UNIVERSAL Brandklassad tätning för kablar, rör och vid genombrott i brandcells- begränsande konstruktioner. Tätningen är anpassad för genomföringar med stora fria öppningar samt för installationer inomhus (torra) miljöer. Se brandtätningsguide. Beroende på utförande är systemet godkänt för brandklass EI 60 upp till EI 120. INNEHÅLLER: Universalskiva 1201 FireStop Sealant 3000 eller FireStop 400 Obrännbar stenull

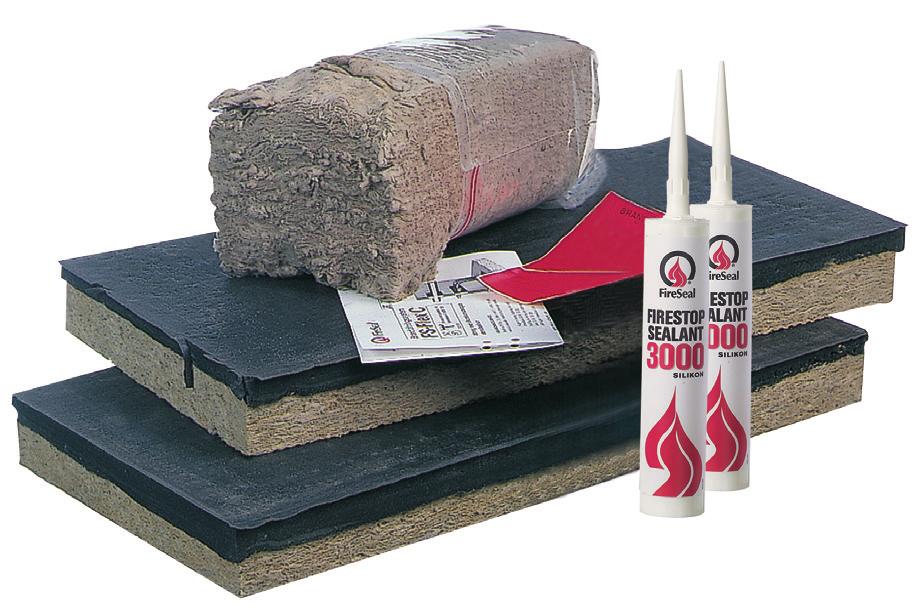

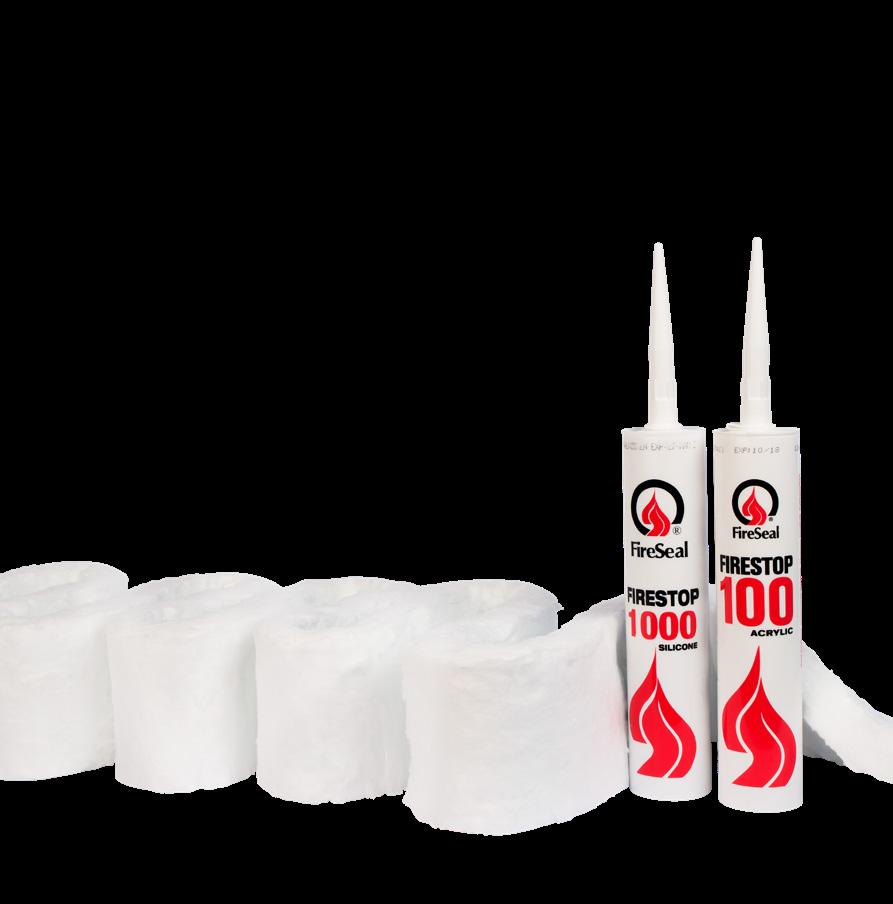

4 SYSTEM FS FLEX C System FS-Flex C- Tätning med silikonskumsbelagda stenullsskivor. FS-Flex C är ett högvärdigt brand tät ningssystem som tål verkligt tuffa driftförhållanden. Dels genom sin starka sandwich-konstruktion och dels genom sin ytbeläggning av silikonskum. Silikonen är resistent mot de mest aggressiva miljöer såväl inomhus som utomhus. Se brandtätningsguide. FS-FLEX C är en komplett sats för flexibel tätning av större genomföringar för kablar och metallrör. Ljudreduktionstal: 51 db. INNEHÅLLER: Flex C skivor belagda med silikonskum på en sida FireStop Sealant 3000 (svart) Obrännbar stenull SYSTEM FS FLEX F FS-Flex F är ett typgodkänt fogtätningssystem avsett för vertikal eller horisontell fogning mellan olika byggnadsdelar utförda i brandklass EI 60 till EI 120. FS-Flex F är ett brandtätningssystem för brandklassade fogar som består av brandhärdigt fogmassa, antingen av typ FireStop Sealant 1000 silikon eller FireStop 100 akryl, tillsammans med godkänt backningsmaterial. Fogtätningen är avsedd att hindra genomträngning av eld, rök, gas, vatten, damm och ljud. Ljudreduktionstal: FireStop 1000: 60 db. FireStop 100: 58 db. INNEHÅLLER: FireStop Sealant 1000 alt. FireStop 100 Blanket D-24B.

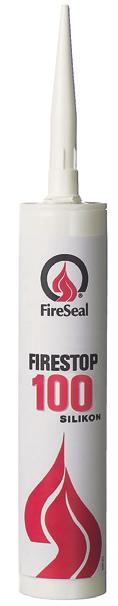

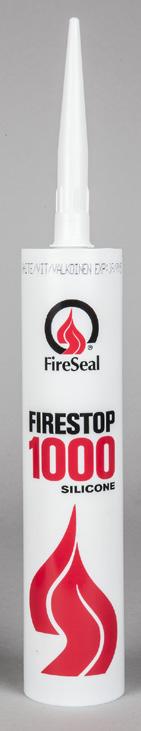

5 FIRESTOP 100 BRANDKLASSAD FOGMASSA FIRESTOP SEALANT 1000 BRANDKLASSAD FOGMASSA FireStop 100 är avsedd för brandklassad fogning mellan olika invändiga konstruktionselement och anslutningsfogar, fogar mellan vägg och golv eller vägg och dörr- och fönsteröppningar. FireStop 100 är en vattenbaserad akrylfogmassa för brandklassade fogar. Den härdar till en semi-flexibel tätning och hindrar genomträngning av eld, rök, gas och vatten. Ohärdat material kan avlägsnas med en fuktig trasa. Härdat material avlägsnas mekaniskt. Ljudreduktionstal: 58 db. FireStop 1000 är avsedd för brandklassad fogning mellan olika in- och utvändiga konstruktionselement, t ex expansions- och anslutningsfogar, fogar mellan vägg och golv eller vägg och dörr- och fönsteröppningarsamt traditionella fasadfogar FireStop Sealant 1000 silikon. Fogtätningen är avsedd att hindra genomträngning av eld, rök, gas, vatten, damm och ljud. Ljudreduktionstal: FireStop 1000: 60 db.

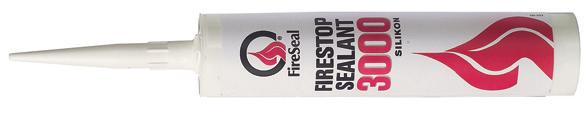

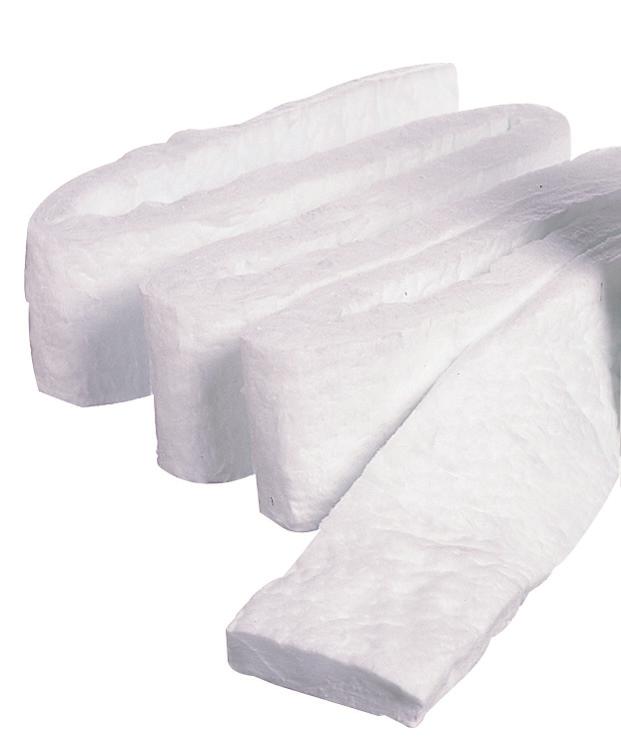

6 FIRESTOP 400 BRANDKLASSAD TÄTNINGSMASSA FireStop 400 är främst avsedd att användas i olika brandtätningsapplikationer inomhus t ex som ett alternativ till silikonbaserade produkter i FireSeals brandtätningssystem FS-Flex D och FS-Universal. FireStop 400 är även godkänd som tätning runt el/vp-rör samt för PEX-rör. FireStop 400 är en vattenbaserad akrylmassa med värmesvällande egenskaper. Den härdar till en semi-flexibel tätning och hindrar genomträngning av eld, rök, gas och vatten. FireStop 400 ingår även i brandtätningssystemen FS-Universal och FS-Flex D. Ohärdat material kan avlägsnas med en fuktig trasa. Härdat material avlägsnas mekaniskt. FIRESTOP SEALANT 3000 BRANDKLASSAD TÄTNINGSMASSA FSS 3000 är en brandklassad fogmassa som ingår i våra tätningssystem FS-Flex C, FS-Flex D,F, FS-Universal samt tätning runt enstaka kablar. BLANKET D 24B Blanket D-24B är en lätt, icke brännbar mineralullsfilt som vid brand bibehåller mycket bra integritet och styrka. Filten har mycket goda termiska och akustiska egenskaper. Inga speciella verktyg krävs för installation. Möglar ej och är motståndskraftig mot skadedjur.

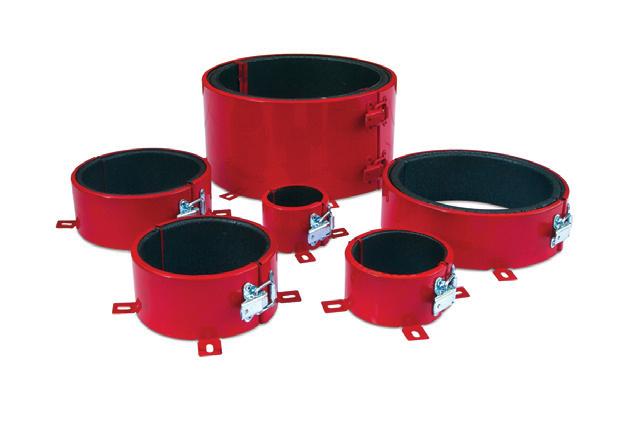

7 KNIPAREN SQUEEZER L- PLASTRÖRSKLÄMMA Kniparen är avsedd för avtätning i brandklass EI 60 till EI 120 av olika slag av kablar och plaströr som penetrerar brandcellsbegränsningar. Den kan också med fördel monteras i befintliga brandtätningar av olika slag. Brandklassad genomföring för kablar och rör. Kniparen består av en stålhylsa invändigt belagd med ett värmeexpanderande material. Vid upphettning, t ex under brandpåverkan sväller den invändiga beläggningen och tätar effektivt mot genomsläpp av eld, gas och rök. Kniparen finns i samma dimensioner som SM- och VP-rör. Finns i dimensioner mellan mm. Plaströrsklämman Squeezer L används runt plaströr typ PVC, PE och ABS etc. för vatten, avlopp, centraldammsugare och liknande som går igenom brandcellsavskiljande byggnadsdelar. Squeezer L kan med fördel även användas för koppar och stålrör tillsammans med Armaflex samt kablar i bunt. Squeezer L består av en tunnväggig stålhylsa med en invändig svällkropp. Hylsan är öppningsbar och försedd med excenterlås som underlättar montaget avsevärt. Hylsan fästs mot väggar/bjälklaget med skruv lämpade för underlaget. När förslutaren aktiveras av eld eller temperatur över 120 C expanderar dess svällkropp snabbt och försluter under högt tryck det kollapsande plaströret effektivt. För att säkerställa täthet mot kalla rökgaser bör spalten mellan rör och vägg/golv avtätas med FireStop Sealant 3000 silikon eller FireStop 400 akrylmassa. Finns i dimensioner från mm.

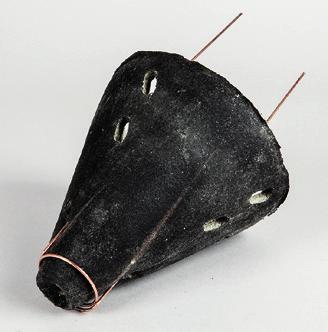

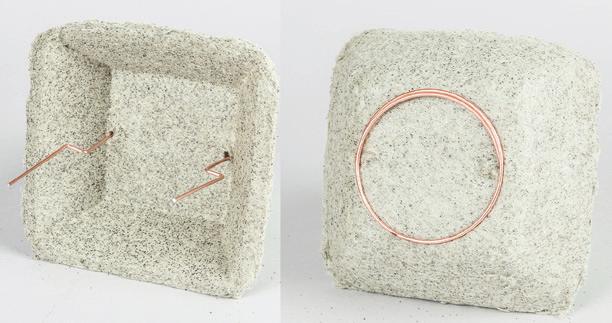

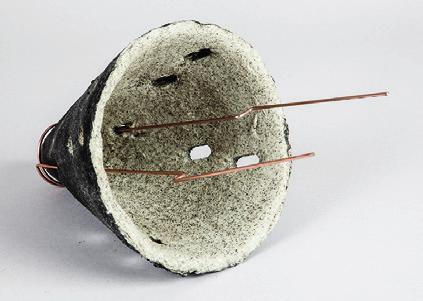

8 FIRESTOP DLP BRANDSKYDD FÖR TAKARMATUR FIRESTOP PDS BRANDSKYDD FÖR ELDOSOR FireStop Down Lights Protection DLP används för att bibehålla innertakens brandklassning vid montage av infällda lampor. När ett hål görs i dom befintliga innertaken påverkas integriteten i konstruktionerna och åsidosätter brandkraven. Produkten har även ljudisolerande egenskaper som är av stor vikt. FireStop Down Lights Protection DLP består av ett grafit material som är format som en kåpa för att passa över den infällda armaturens baksida. Vid eventuell brand expanderar grafit materialet och stänger till utrymmet för att hindra värme och flammor att tränga igenom. FireStop Plastdosskydd PDS används för att bibehålla väggens brandklassning vid montage avinfällda plastdosor. När ett hål görs i dom befintliga väggarna påverkas integriteten i konstruktionerna och åsidosätter brandkraven. Produkten har även ljudisolerande egenskaper som är av stor vikt. FireStop Plastdosskydd PDS består av ett grafitmaterial som är format som en kåpa för att passa över plastdosans baksida. Vid eventuell brand expanderar grafitmaterialet och stänger till utrymmet för att hindra värme och flammor att tränga igenom.

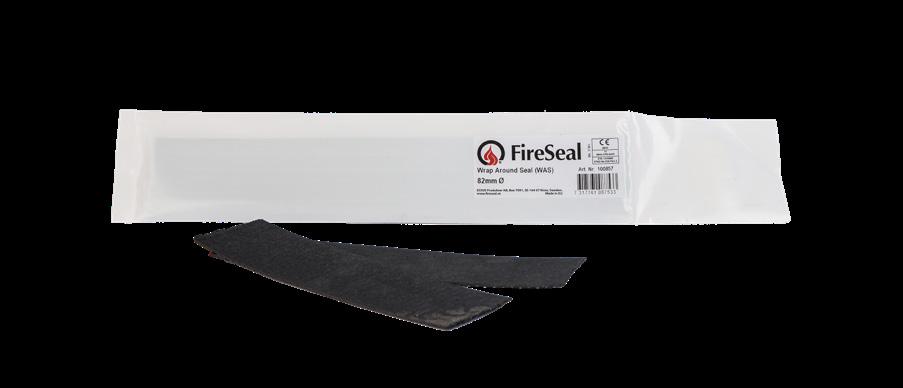

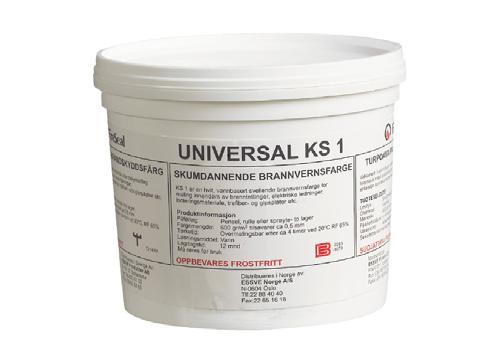

9 UNIVERSAL KS 1 VÄRMESVÄLLANDE BRANDSKYDDSFÄRG WRAP AROUND SEAL BRANDTEJP Universal KS1 är avsedd för skyddsmålning inomhus av enskilda kablar eller kabelstråk i syfte att förhindra antändning och brandspridning via kapslingsmaterialen i upp till 30 minuter. Vit, vattenspädbar, brandskyddsfärg som målas på kablar för att fördröja tiden till kortslutning vid en eventuell brand. Vid värmepåverkan expanderar Universal KS1 till ett tjockt isolerande skikt som effektivt hindrar övertemperaturer att nå underlaget. Åtgång 1000 g/m2. Brandtejp Wrap Around Seal (WAS) används runt plaströr typ PVC, PE och ABS etc. för vatten, avlopp, centraldammsugare och liknande som går igenom brandcellsavskiljande byggnadsdelar. Tejpen gjuts in i dom befintliga byggnads- elementen enkelt med betong eller liknande produkt. Tejpen kan med fördel även användas för koppar och stålrör tillsammans med Armaflex samt kablar i bunt. Tejp Wrap Around Seal (WAS) består i huvudsak av svällande grafitremsor som skyddas av ett plasthölje. Wrap Around Seal Strip (WASS) kapas i önskad längd och plasthöljet är försett med dubbelhäftande tejp i ena ändan för enkelt montage vid installationen. När tejpen angrips av eld eller temperatur över 120 C expanderar dess svällkropp snabbt och försluter under högt tryck det kollapsande plaströret effektivt. För att säkerställa täthet mot alla rökgaser skall spalten mellan rör och vägg/golv avtätas med FireStop Sealant 3000 silikonlim eller FireStop 400 akrylmassa.

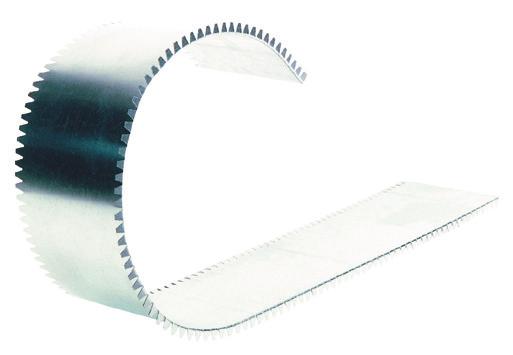

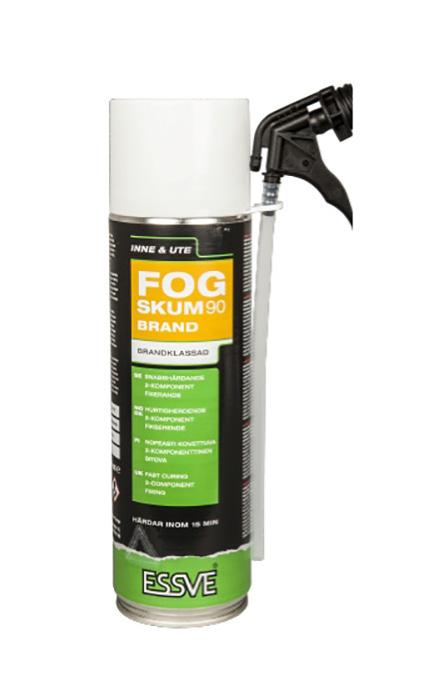

10 FOGSKUM 90 BRAND BRANDKLASSAD STOSPLÅT För inne och ute, för dörrar och fönster, rör och genomföringar, byggdetaljer, fäster mot de flesta byggmaterial, ej vissa plaster Icke elastiskt skum med hög tryckhållfasthet för brandklassadade tätningar enligt typgodkännande. Härdar oavsett miljö och i avsaknad av luftfukt i slutna utrymmen. Kan skäras och målas. Stosplåt används till förstärkning avgipsvägg där genomföringsöppningar för kablar, rör och ventilationskanaler gjorts. Denna typ av håltagning utgör försvagning av brancellsväggen och öppningen måste därför förstärkas (kortlas) med en stosplåt. FireSeals stos består av en plåtremsa med flikar och en uppvikt kant. Remsan rullas till en stos som monteras i öppningen och en sträng med FireStop Sealant 3000 brandhärdig massa läggs påvardera sidan under falsen innan hylsan trycks in helt i hålet. Slutligen viks flikarna ut på motsatta sidan. Oberoende av hålstorlek skräddarsys stosen enkelt på plats.

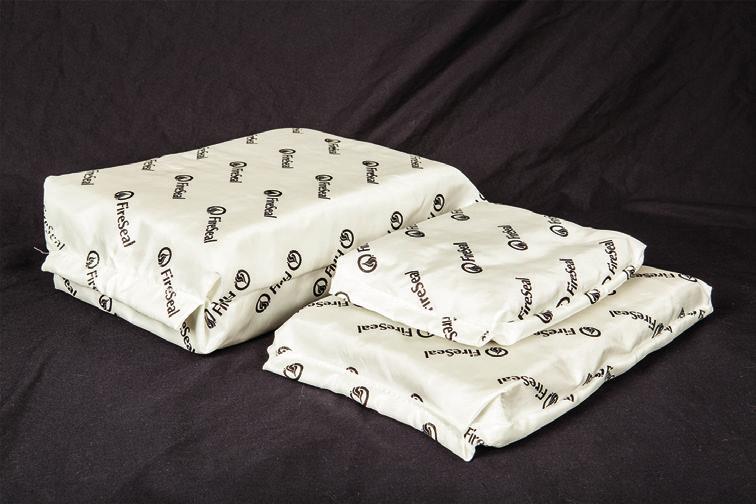

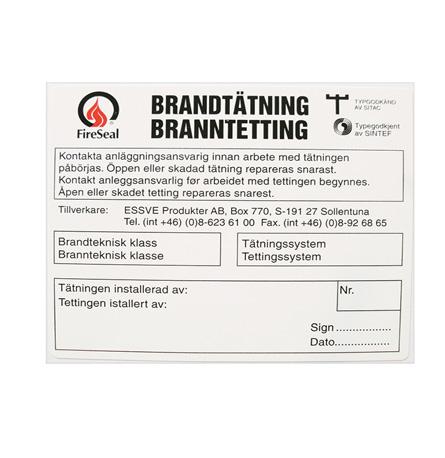

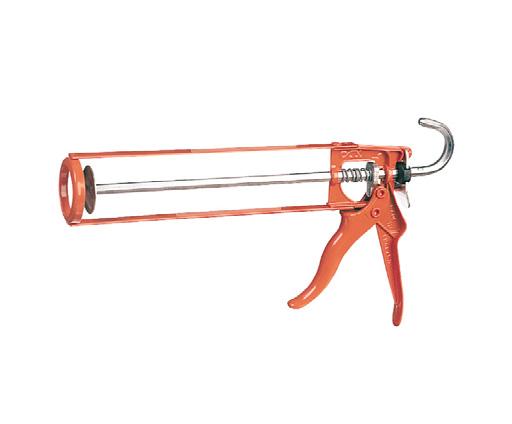

11 BRANDSKYDDSKUDDE BRANDTÄTNINGSETIKETT Etiketten appliceras i anslutning till installerad brandtätning för att säkerställa brandskyddsdokumentationen. Brandskyddskuddar är ett temporärt brandskydd som används vid nybyggnation eller renoveringsarbete, då brandrisken ökar på grund av svetsning eller andra heta arbeten. Ett mycket effektivt sätt att minimera brandspridningsrisken. SKELETTSPRUTA Fogpistol med driftsäker 6-kantstång och automatisk tryckavlastning som minimerar efterrinning ur tuben. FireSeal brandskyddskuddar packas lätt in i genomföringen runt de genomgående elementen och demonteras sedan lika lätt. De är även idealiska på sådana ställen där man har ofta förekommande ändringar i genomföringen. Kuddarna är tillverkade av en oöm och slitstark glasfiberväv och fyllda med obrännbar mineralull. Brandskyddskuddarna innehåller ingen asbets eller andra giftiga beståndsdelar. Kuddarna finns i tre storlekar.

12 THE EASY WAY TO FIRESEAL Många av våra produkter är registrerade i BASTA, Byggvarubedömningen och SundaHus. Aktuella miljömärkningar, säkerhetsdatablad och teknisk information finns på fireseal.se. Läs även mer på om vad det lätta sättet att brandtäta kan göra för säkerhet, arbetsglädje och kostnadseffektivitet. KONTAKT Esbogatan 14, Kista +46(0) Box 7091, SE Kista, Sweden info@fireseal.se The fireseal system originally developed to safeguard nuclear power plants FIRESEAL.SE
