Solfångarpaket. Manual och installationsanvisning. Montagepaket IM-0 för Solfångare FP202 Infällt montage för tegeltak THERMOTECH SOLVÄRMESYSTEM

Transkript

1 THERMOTECH SOLVÄRMESYSTEM Solfångarpaket Montagepaket IM-0 för Solfångare FP202 Infällt montage för tegeltak Manual och installationsanvisning IA1006_1105

2 2 Växel , fax

3 Infällt montage INNEHÅLLSFÖRTECKNING Sida Säkerhetsinformation sinstruktioner... 6 Driftsinformation...7 Hanteringsinstruktioner... 8 Solfångarinformation... 9 Materialöversikt Flödesinformation/tryckfall...24 Sammankopplingsalternativ Garanti...28 Anteckningar...29 Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till för senaste version av produkter och installationsanvisningar. Eventuella prisangivelser är exklusive moms om annat ej anges. Med reservation för ev. tryckfel. 3

4 Säkerhetsinformation Innan något arbete påbörjas måste fallskyddsutrustning användas i enlighet med DIN och DIN Läs även ordningsföreskrifterna för arbete på tak. Använd endast säkerhetsutrustning (bälten, selar, fästen m.m.) som testats av certifierat testinstitut. Om reglerna avseende taksäkerhet inte följs kan det leda till fall från tak med livsfarliga skador som följd. Stegar som inte förankrats ordentligt mot taket eller underlaget kan leda till farliga fallolyckor. När arbete sker nära luftburen elledning ska arbete endast utföras om: Det är helt säkert att ledningarna är spänningsfria under hela arbetsförloppet Ledande delar är övertäckta Föreskrivna säkerhetsavstånd efterlevs Avstånd Spänning 1 m Upp till V 2 m Från till V 3 m Från till V 4 m Från till V > 5 m Okänd 4

5 Säkerhetsinformation Tillverkaren åtar sig att återvinna produkter märkta med ECO-etikett. Endast godkänd värmebärare avsedd för solvärmeanläggningar får användas. Säkerhetsanordningar ska fästas ovanför montören när detta är möjligt. Dessa ska fästas i tillräckligt hållbar konstruktionsdel. Använd aldrig skadade stegar. Laga ej trasiga steg på trästegar. Se till att stegar sätts fast ordentligt. Observera att lutningen ska vara mellan 68 och 75. Förhindra att stegar glider, tippar över eller sjunker ner i underlaget med hjälp av t.ex. krokar eller fastsatta fötter. Luta endast stegar mot säkra ytor. Förankra stegar i områden med trafik. Använd skyddsglasögon vid borrning och hantering av solfångare. Använd skyddsskor vid allt installationsarbete. Skyddshandskar ska användas vid montering av solfångare. Använd skyddshjälm vid installationsarbeten. 5

6 sinstruktioner ALLMÄNNA INSTRUKTIONER Montagepaket IM-0 för Solfångare FP202 är avsett för tegeltak. Endast föreskrivet material ska användas för installationen. Innan installationsarbetet påbörjas ska lokala regler vara kända, för att inte oförutsedda komplikationer ska uppstå. När solfångaren ska bäras för hand bör band användas för att inte panelen ska ta skada. Bär inte i panelens anslutningar. Undvik stötar på solfångaren, särskilt på glaset, baksidan och anslutningarna. TAKLASTER Solfångarna ska endast monteras på tak och andra konstruktioner som klarar det statiska tryck som kan uppstå. I vissa fall kan det vara nödvändigt att kontakta en konsult eller annan fackman för att avgöra om konstruktionen är lämplig för installation av solfångare. Särskild hänsyn ska tas till kvaliteten på de bärande träbjälkarna, vilka kommer att utgöra fästpunkter för solfångarna. Kundens kontroll av hela solfångarmontaget enligt DIN 1055 del 4 och 5 (och de lokala och regionala bestämmelser som gäller) är extra viktig i områden med mycket snö eller hård vind (1 m 3 lössnö väger ca 60 kg och 1 m 3 blötsnö väger ca 200 kg). ÅSKSKYDD Vid installation på befintlig byggnads tak bör solfångarna anslutas till åskskyddssystemet om sådant finns. Gäller installationen vid nybyggnation ska en riskbedömning göras för byggnaden om åskskyddssystem ska installeras eller ej. ANSLUTNINGAR Anslut solfångarna till varandra med klämringskopplingarna. Om flexibla ledningar inte används vid rördragning måste särskild hänsyn tas till längdutvidning för att skydda ledningarna. Detta kan åstadkommas med t.ex. expansionslyror eller flexibla rörledningar i systemet. Större solfångarsystem måste ha expansionslyror eller flexibla ledningar mellan solfångare. När klämringskopplingarna skruvas fast ska alltid ett mothåll i form av nyckel eller rörtång användas för att inte panelens anslutningar ska skadas. LUTNING Solfångare ska vara monterade med en vinkel av och placeras så nära söderläge som möjligt för att uppnå gott resultat. Solfångarens anslutningar och ventilationskanaler ska skyddas mot såväl vattengenomträngning som smuts och damm. Maximala snö- och vindlaster ska inte överskridas. Som regel ska rader med solfångare installeras så att ingen snöansamling kan nå solfångarna. Detta med hjälp av snörasskydd eller annan typ av skydd. Avståndet till takkant måste vara minst 1 meter. Obs! Vid installation av solfångare krävs ett ingrepp i det befintliga taket. Det kan krävas extra täckningsmaterial, som t.ex. tegel, papp, plåt eller annan typ av täckning för att säkra mot vattenläckage pga. vind- och snöbelastning. Detta gäller särskilt tak med liten lutning

7 Driftsinformation PÅFYLLNING För säkerhets skull ska systemet fyllas upp när det inte är något direkt solljus eller med övertäckta solfångare. I områden med frysrisk ska värmebärarvätska (frysskyddsvätska) användas. Koncentrerad värmebärarvätska måste blandas med vatten innan påfyllning av systemet kan ske. Rekommenderad värmebärarvätska för plansolfångare är Tyfocor. 40 % Tyfocor-L blandat med 60 % vatten ger en fryspunkt på -22ºC. Solideringspunkt -26ºC 50 % Tyfocor-L blandat med 50 % vatten ger en fryspunkt på -32ºC. Solideringspunkt -44ºC Det är inte säkert att det går att tömma ett solfångarsystem helt på vätska, vilket är en anledning till att solfångarsystem i frysbenägna områden alltid ska fyllas med värmebärarvätska, även vid tryck- och funktionstester. För att skydda systemet mot höga temperatur- och trycklaster bör systemet tas i drift så fort som möjligt efter uppfyllnad, och absolut senast inom 4 veckor. Om inte detta sker ska plantätningarna bytas ut innan idrifttagning sker för att förhindra läckage. MONTERING AV TEMPERATURGIVARE Temperaturgivaren för solfångarna ska placeras i dykröret på den solfångare vilken avslutar solfångargruppen för att sedan transportera värmen vidare. För att få optimal kontakt mellan givare och omgivande material i solfångaren bör värmeledande massa användas i dykröret. DRIFTTRYCK Det maximala drifttrycket är 10 bar. LUFTNING AV SYSTEMET Solvärmesystemet ska luftas: När systemet är fyllt 4 veckor efter idrifttagande När det är nödvändigt, t. ex. vid driftproblem Varning! När systemet luftas finns risk för skållning när varm ånga kommer ut. Lufta bara systemet när temperaturen på värmebäravätskan är <60ºC. När systemet luftas får solfångarna inte vara varma. Täck över solfångarna eller lufta på morgonen. KONTROLL AV VÄRMEBÄRARVÄTSKA Värmebärarvätskan ska kontrolleras vartannat år i fråga om frysskyddsegenskaper och ph-värde: Kontrollera frysskyddsegenskaperna med en provare och byt ut eller fyll på vätska om nödvändigt Kontrollera ph-värdet med en ph-indikator. Om phvärdet är lägre än 7 ska vätskan bytas ut. UNDERHÅLL AV SOLFÅNGARE Solfångarna ska kontrolleras en gång per år för att se om läckage uppstått eller om smuts och annat fastnat på solfångarna. Allt material som används vid installation av givare ska klara temperaturer upp till 250ºC

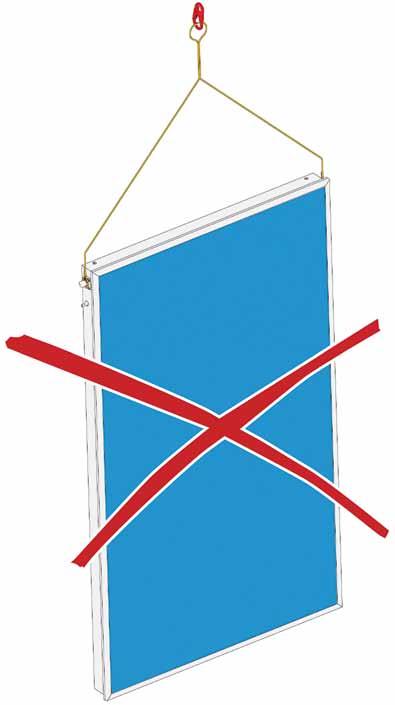

8 Hanteringsinstruktioner 8 123

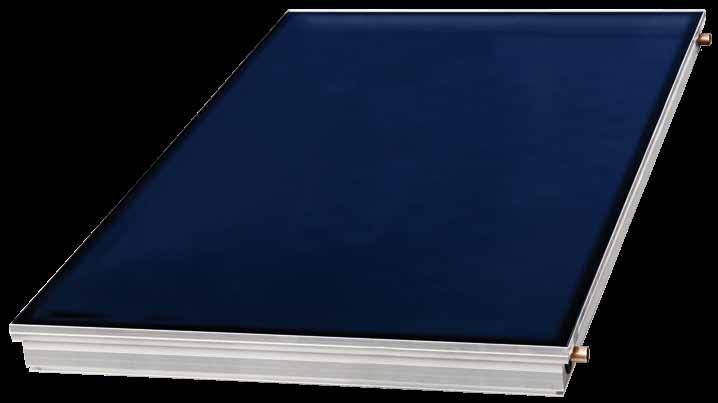

9 Solfångarinformation TEKNISKA DATA Bruttoarea:... 2,02 m 2 Referensarea:... 1,84 m 2 Maximalt driftstryck:...10 bar Stagnationstemperatur: C Vikt: kg Rekommenderat flöde: l /min* m 2 Volym:... 1,56 liter 122 9

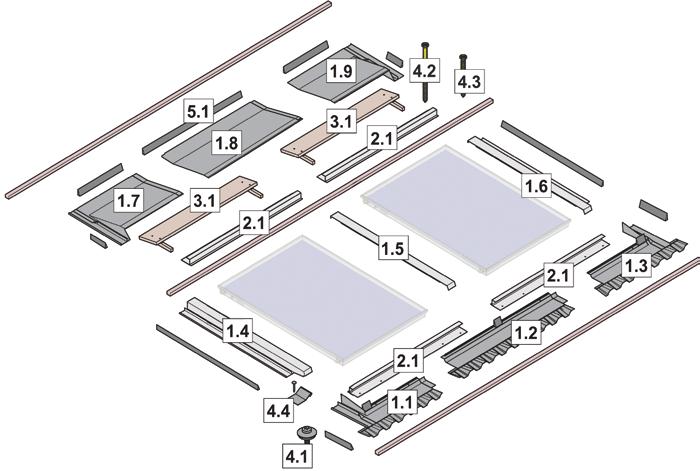

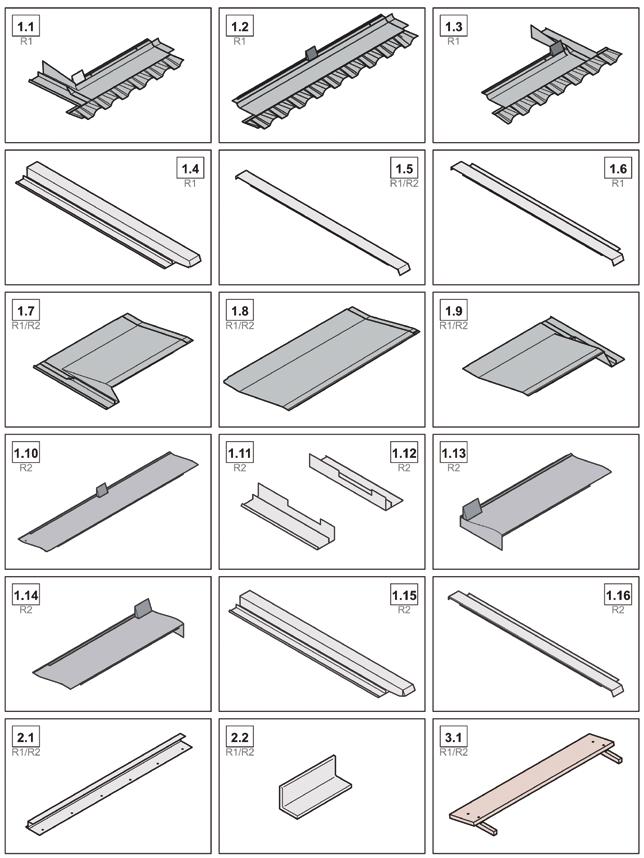

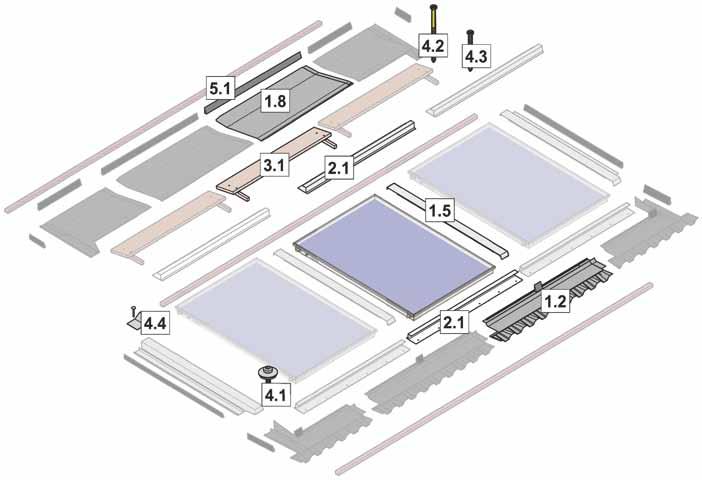

10 Materialöversikt

11 Materialöversikt

12 Materialöversikt 12

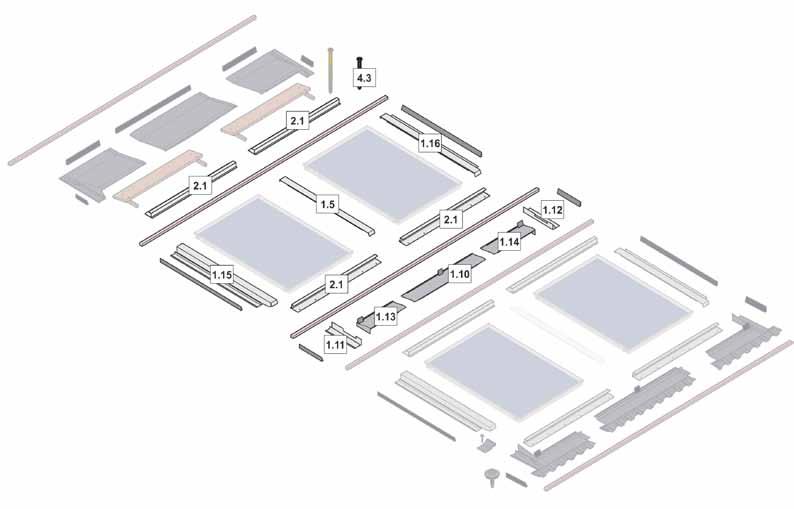

13 Materialöversikt

14 INSTRUKTIONSSYMBOLER Se sida Läckagetest Använd nyckel Förorening Skruva för hand Observera Dra åt med mothåll Parallell Skär Material som behöver införskaffas NÖDVÄNDIGA VERKTYG 14

15 15

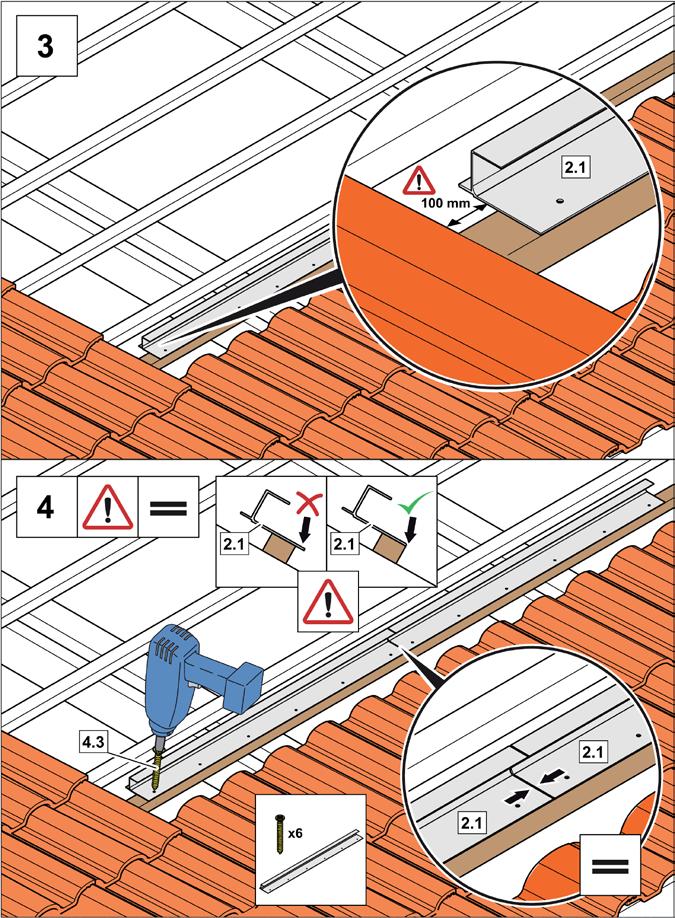

16 16

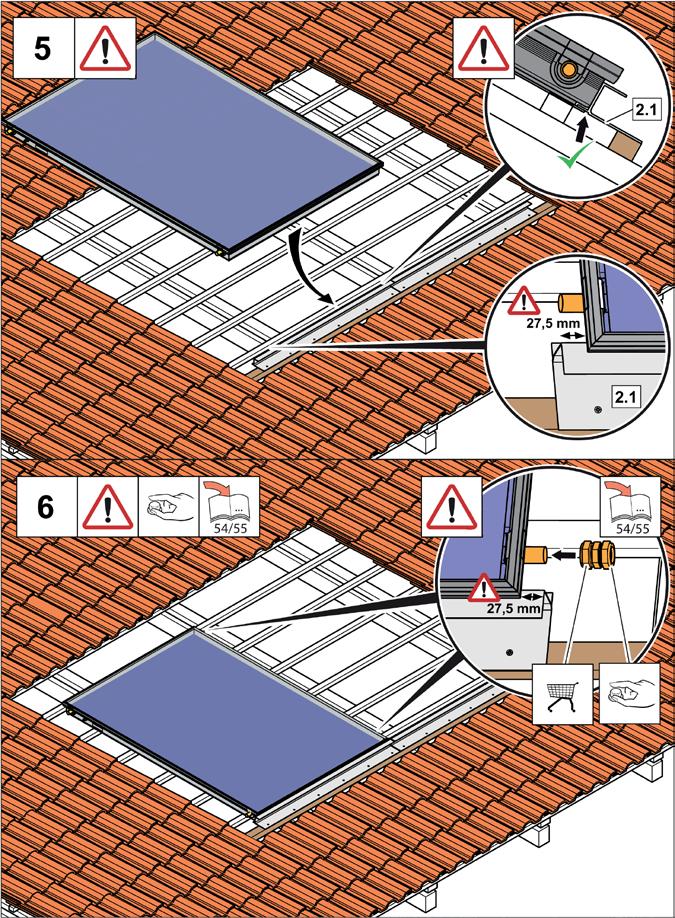

17 Sid 24 Sid 24 17

18 18

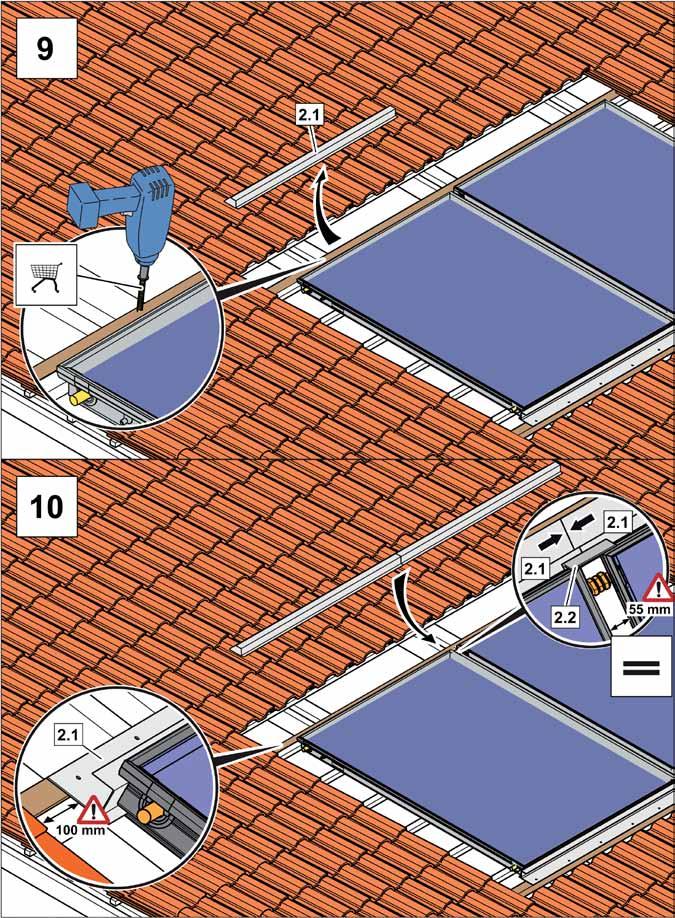

19 19

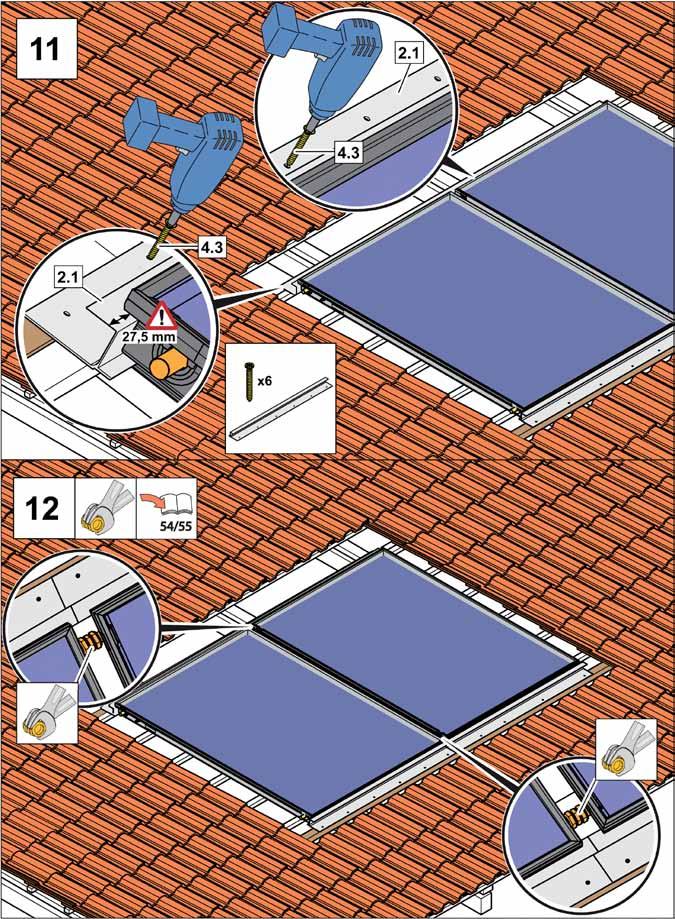

20 Sid 24 20

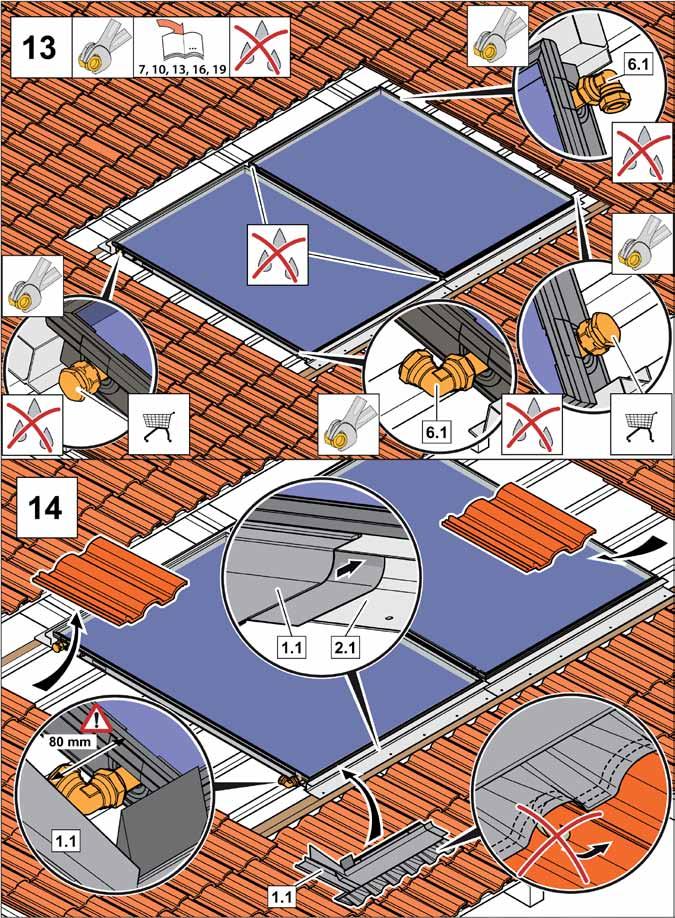

21 Sid 7 21

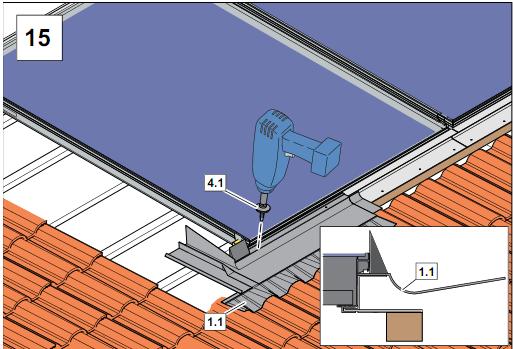

22 22

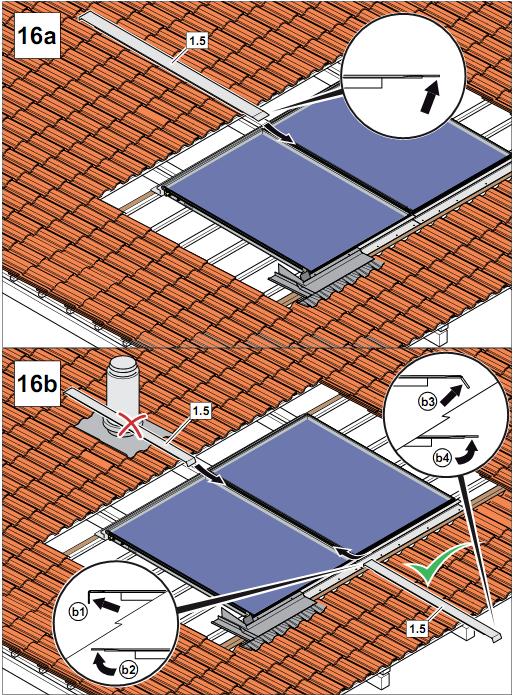

23 23

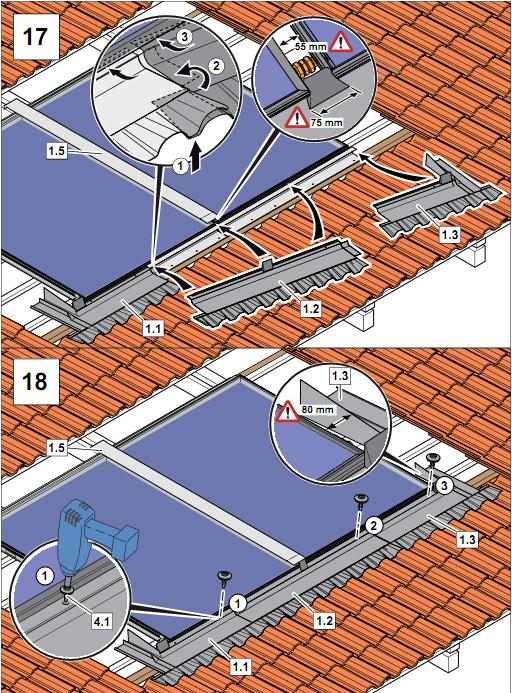

24 24

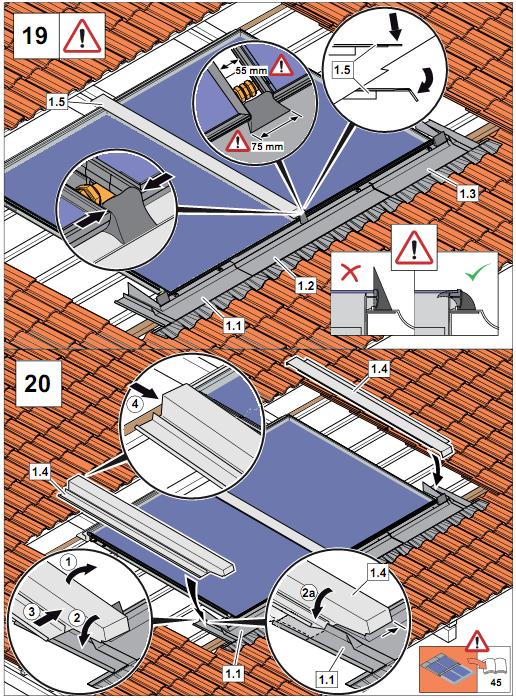

25 Sid 2531

26 26

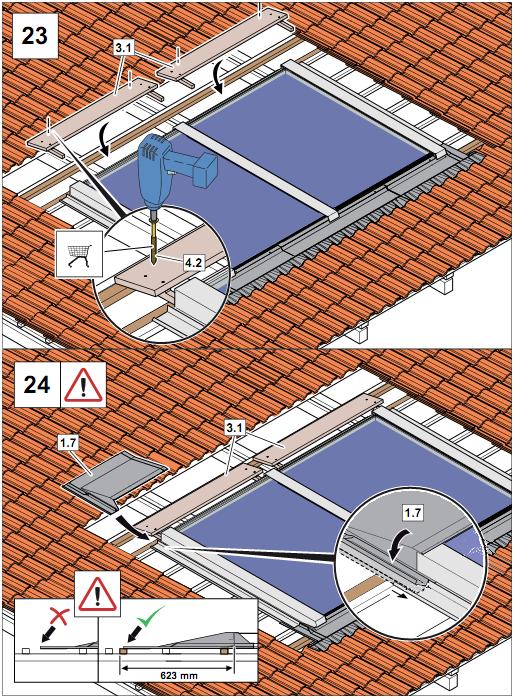

27 27

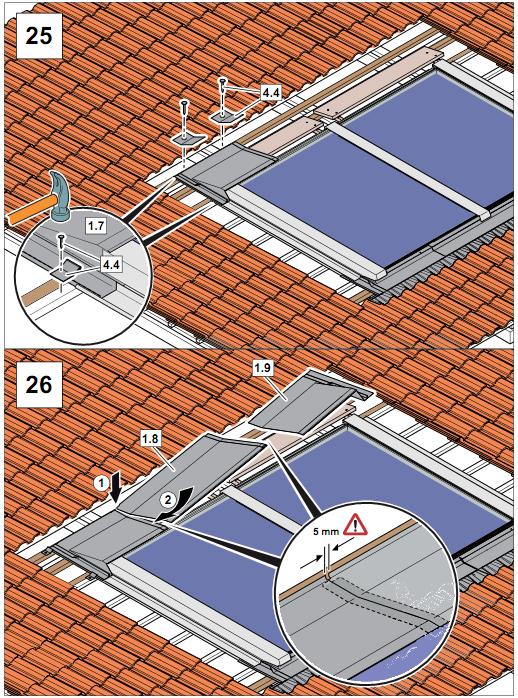

28 28

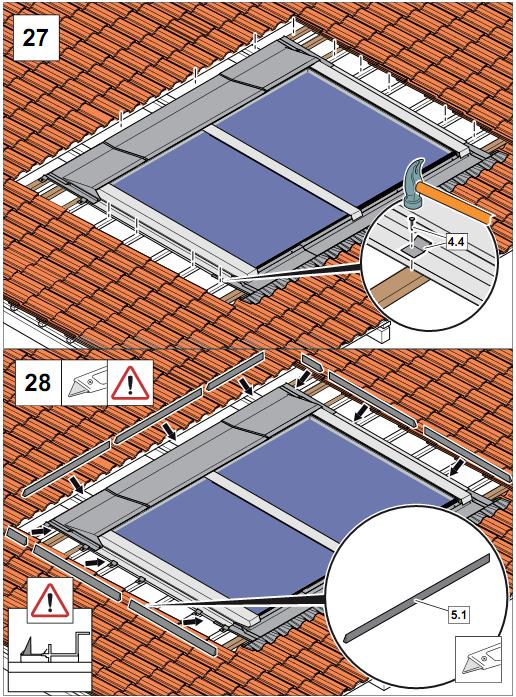

29 29

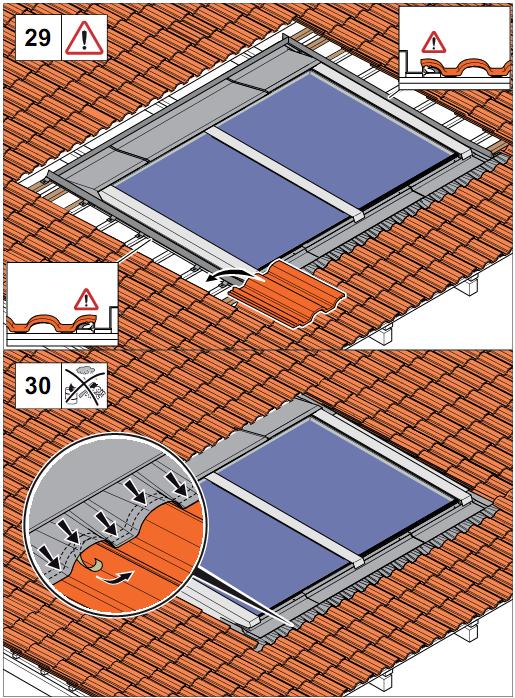

30 30

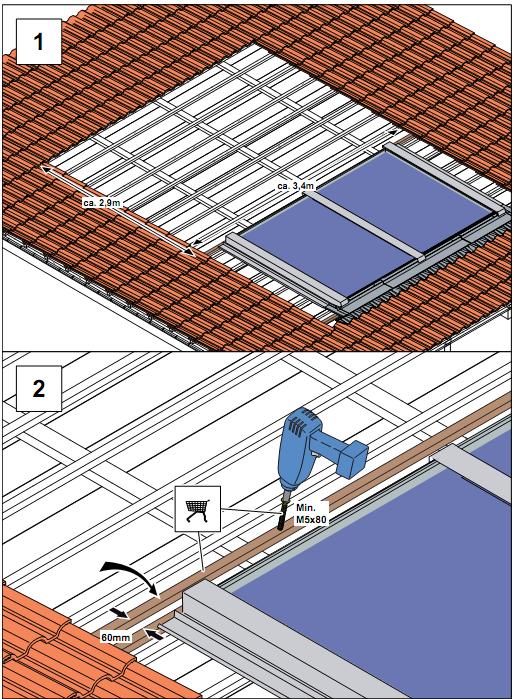

31 31

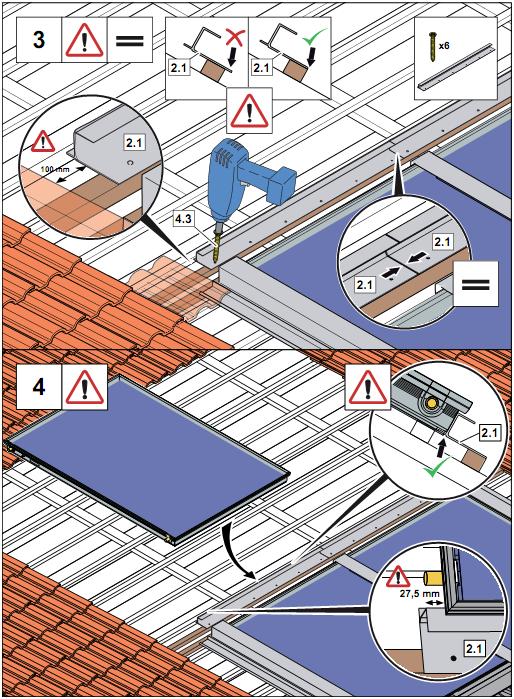

32 32

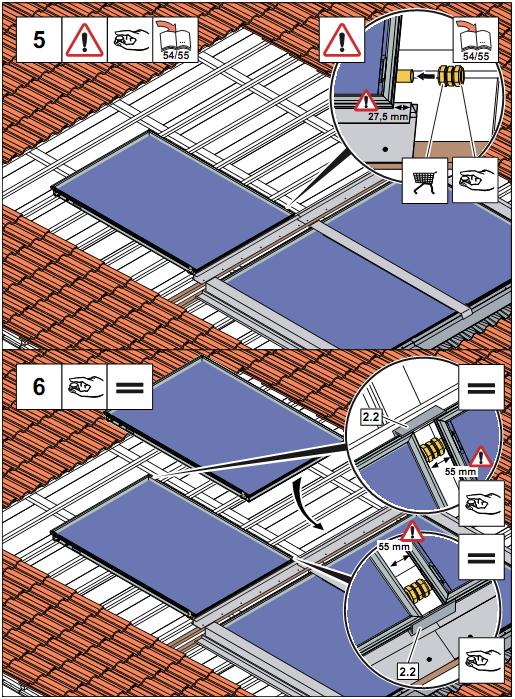

33 Sid 40 Sid 40 33

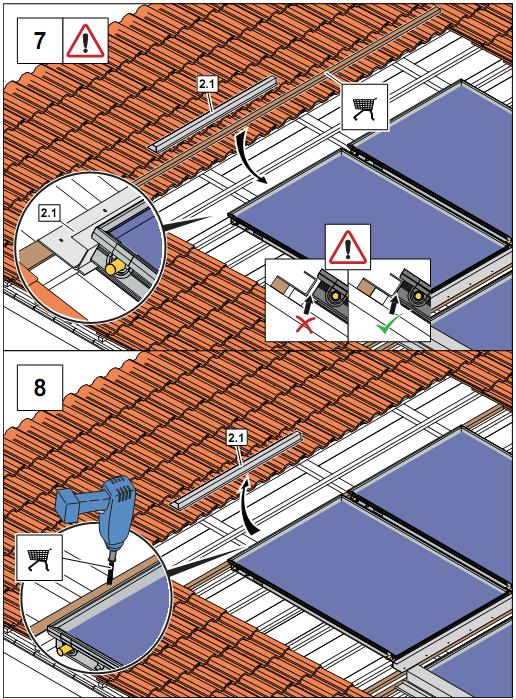

34 34

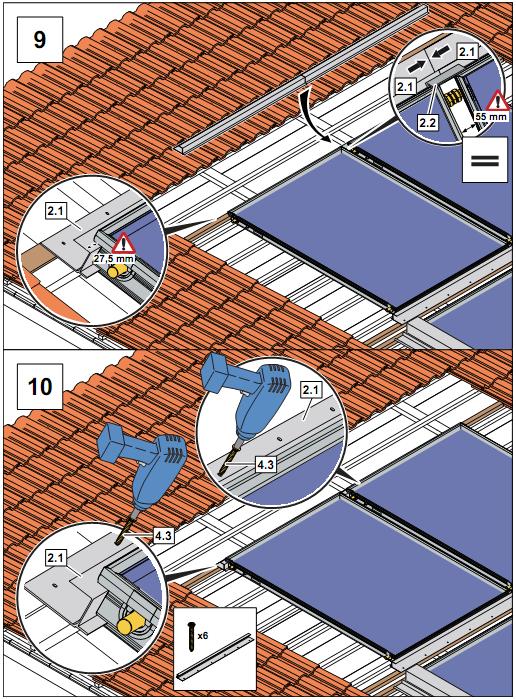

35 35

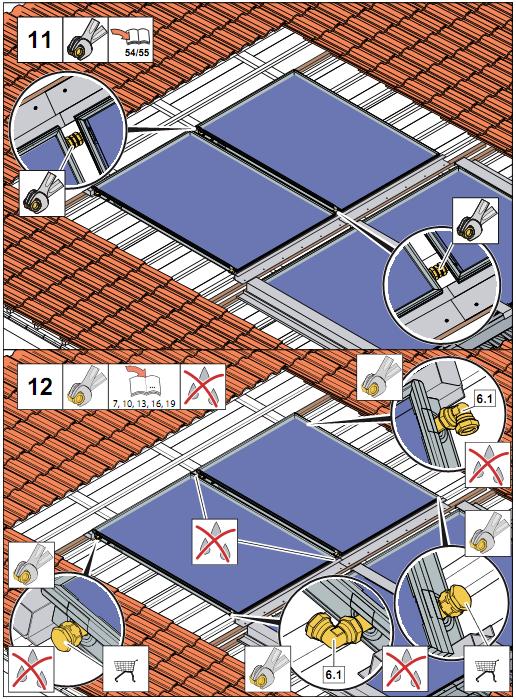

36 Sid 40 Sid 7 36

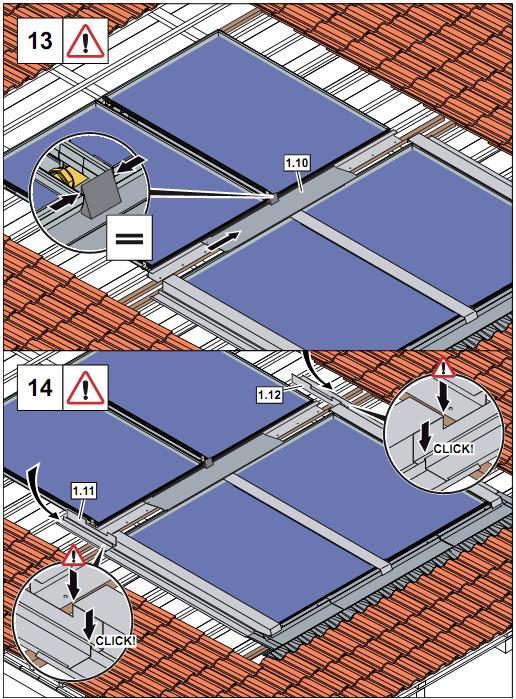

37 37

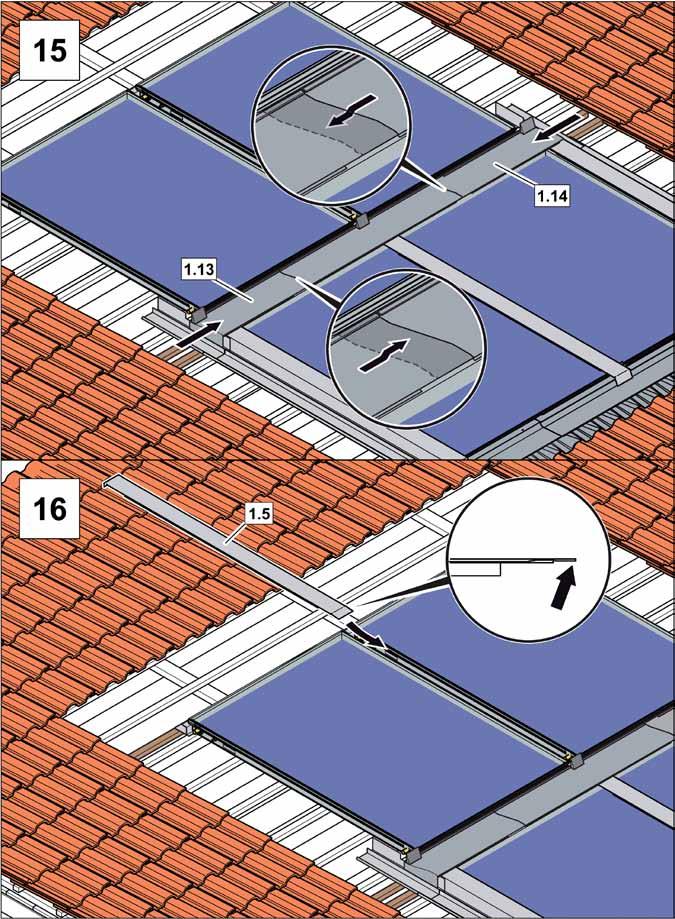

38 38

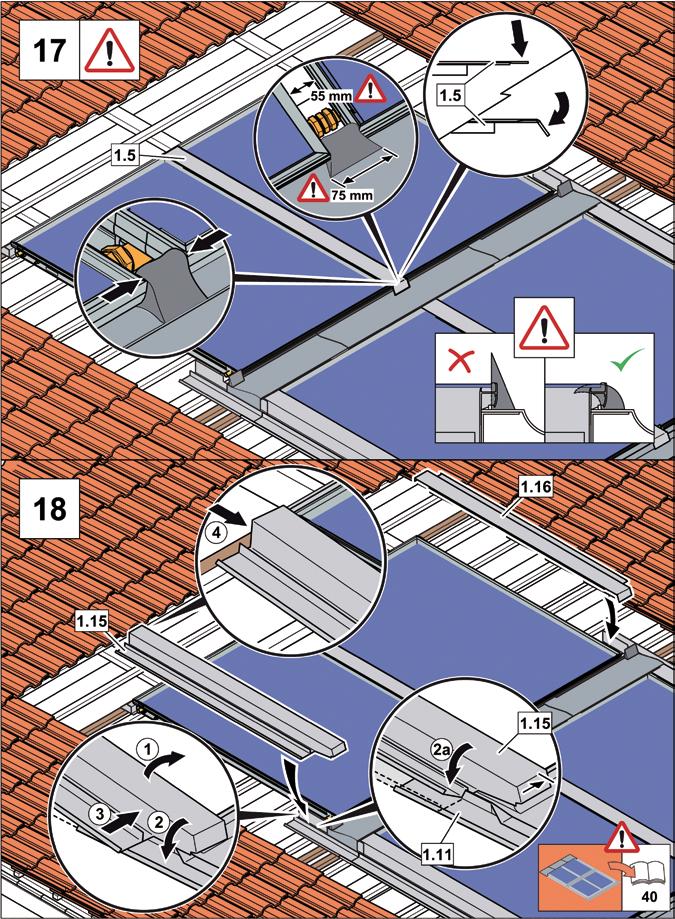

39 XX 39

40 Flödesinformation/Tryckfall SOLFÅNGARANSLUTNINGAR Tabellen nedan visar anslutningsförslag. I praktiken kan dock detta variera på grund av den specifika anläggningens utformning. temperaturfluktueringar mellan solfångargrupper göras med expansionslyror eller flexibla rör. Alternativt kan en ny solfångargrupp monteras parallellt. Om en solfångargrupp omfattar mer än 6 solfångare måste kompensering för värmeexpansion till följd av Rördimensionering Solfångararea: ~ 5 m 2 ~ 7,5 m 2 ~ 12,5 m 2 ~ 25 m 2 Rördimension: Rördimension/ Rostfritt stål, DN16 DN20 Korrugerad ledning SOLFÅNGARE FP202 Kopparrör dimension 15 eller rostfritt korrugerat rör DN16 lämpar sig bra till 4 solfångare FP202. MASSFLÖDE För att uppnå önskad verkningsgrad hos solfångarna rekommenderas en födeshastighet av 0,5 l/min*m 2 för solfångaranläggningar på upp till 25 m 2. TRYCKFALL Tryckfallsdiagram för en solfångare med 40% frysskydd och 60 % vatten vid 50ºC värmebärartemperatur. 40

41 Sammankopplingsalternativ INSTRUKTIONSSYMBOLER Flödesriktning Ändhuv Tillopp till värmelager Ändhuv med avluftare Retur från värmelager Koppling med strypbricka 41

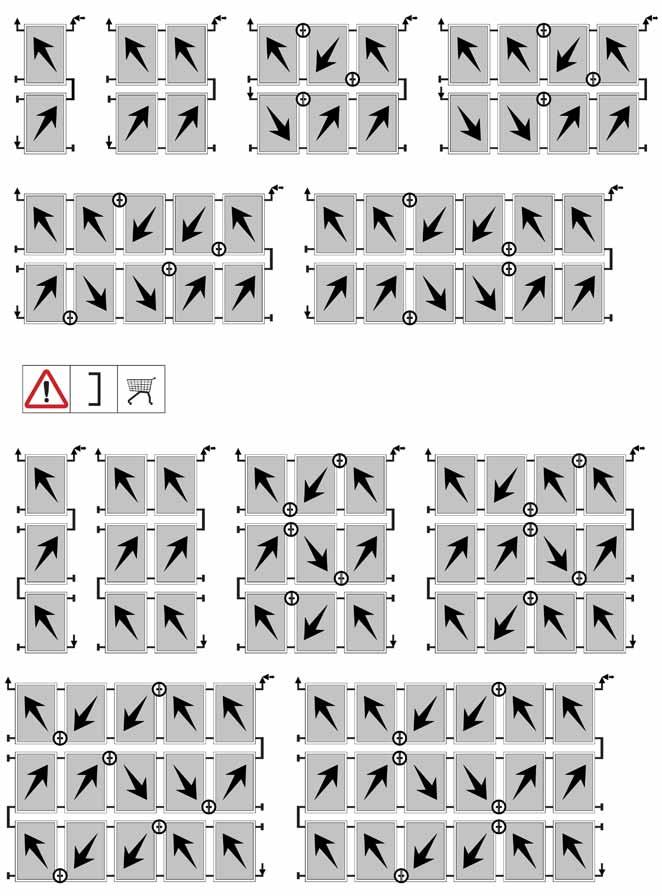

42 Sammankopplingsalternativ VÄRMEBÄRARFLÖDEN 42

43 Sammankopplingsalternativ 43

44 Garanti Garanti gäller enligt allmänna leveransvillkor AA VVS 09. Utöver detta gäller en garantiperiod på 10 år för solfångaren. Villkoren under garantitiden är att: Installationen ska ha genomförts enligt medföljande installationsmanual och med rätt version av manual för gällande takinfästningssystem. och installation har genomförts av kvalificerad installatör Eventuell skada på plats anmäls direkt efter att skadan har uppmärksammats Idrifttagandet av anläggningen genomförts på korrekt sätt och att detta kan styrkas av installatören samt att årlig inspektion och underhåll genomförts Garantin omfattar följande: Thermotech står för kostnader som uppstår i samband med byte av material vilka inte uppfyllt kraven i standarderna EN12975 och EN12976 Inom garantitiden kommer defekt produkt att kostnadsfritt bytas ut. Som kund ska du redovisa eventuella defekter och utifrån dessa gör Thermotech inom en månad en bedömning om produkten ska återtas eller ej. Vi tar inget ansvar för krossat solfångarglas eller skador som uppkommit mekaniskt eller på grund av vädret. Mindre avvikelser i form av färgavvikelser eller andra mindre skador som inte påverkar funktionen hos solfångaren inkluderas inte i garantin. Garantin gäller inte heller när skador uppstått pga. våld, felaktigt montage samt bristfällig installation. Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till för senaste version av produkter och installationsanvisningar. Eventuella prisangivelser är exklusive moms om annat ej anges. Med reservation för ev. tryckfel. 44

45 45 Anteckningar
