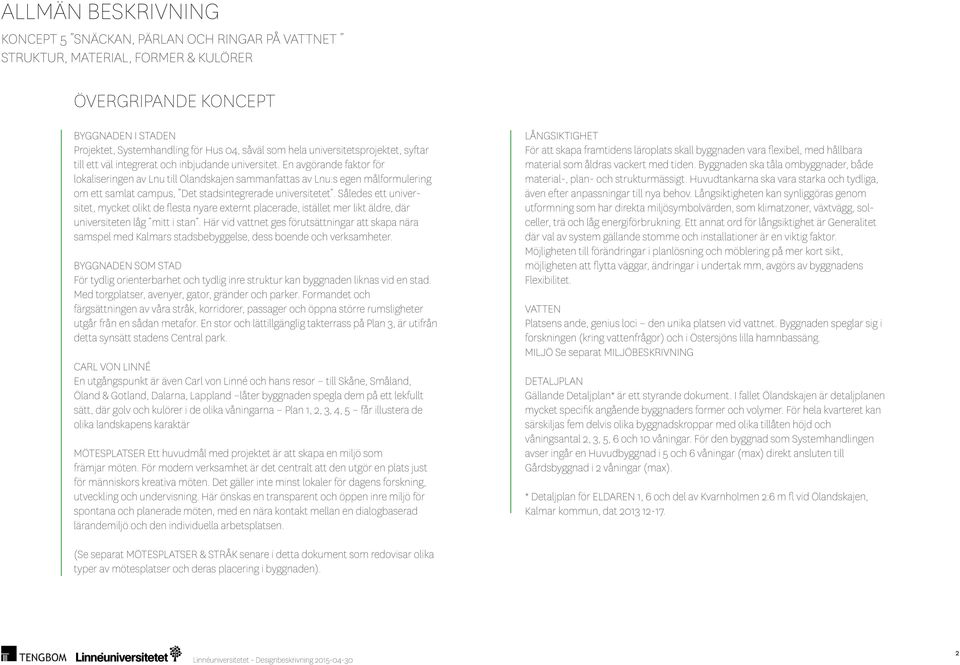

2 ALLMÄN BESKRIVNING KONCEPT 5 SNÄCKAN, PÄRLAN OCH RINGAR PÅ VATTNET STRUKTUR, MATERIAL, FORMER & KULÖRER ÖVERGRIPANDE KONCEPT BYGGNADEN I STADEN Projektet, Systemhandling för Hus 04, såväl som hela universitetsprojektet, syftar till ett väl integrerat och inbjudande universitet. En avgörande faktor för lokaliseringen av Lnu till Ölandskajen sammanfattas av Lnu:s egen målformulering om ett samlat campus, Det stadsintegrerade universitetet. Således ett universitet, mycket olikt de flesta nyare externt placerade, istället mer likt äldre, där universiteten låg mitt i stan. Här vid vattnet ges förutsättningar att skapa nära samspel med Kalmars stadsbebyggelse, dess boende och verksamheter. BYGGNADEN SOM STAD För tydlig orienterbarhet och tydlig inre struktur kan byggnaden liknas vid en stad. Med torgplatser, avenyer, gator, gränder och parker. Formandet och färgsättningen av våra stråk, korridorer, passager och öppna större rumsligheter utgår från en sådan metafor. En stor och lättillgänglig takterrass på Plan 3, är utifrån detta synsätt stadens Central park. CARL VON LINNÉ En utgångspunkt är även Carl von Linné och hans resor till Skåne, Småland, Öland & Gotland, Dalarna, Lappland låter byggnaden spegla dem på ett lekfullt sätt, där golv och kulörer i de olika våningarna Plan 1, 2, 3, 4, 5 får illustera de olika landskapens karaktär MÖTESPLATSER Ett huvudmål med projektet är att skapa en miljö som främjar möten. För modern verksamhet är det centralt att den utgör en plats just för människors kreativa möten. Det gäller inte minst lokaler för dagens forskning, utveckling och undervisning. Här önskas en transparent och öppen inre miljö för spontana och planerade möten, med en nära kontakt mellan en dialogbaserad lärandemiljö och den individuella arbetsplatsen. LÅNGSIKTIGHET För att skapa framtidens läroplats skall byggnaden vara flexibel, med hållbara material som åldras vackert med tiden. Byggnaden ska tåla ombyggnader, både material, plan och strukturmässigt. Huvudtankarna ska vara starka och tydliga, även efter anpassningar till nya behov. Långsiktigheten kan synliggöras genom utformning som har direkta miljösymbolvärden, som klimatzoner, växtvägg, solceller, trä och låg energiförbrukning. Ett annat ord för långsiktighet är Generalitet där val av system gällande stomme och installationer är en viktig faktor. Möjligheten till förändringar i planlösning och möblering på mer kort sikt, möjligheten att flytta väggar, ändringar i undertak mm, avgörs av byggnadens Flexibilitet. VATTEN Platsens ande, genius loci den unika platsen vid vattnet. Byggnaden speglar sig i forskningen (kring vattenfrågor) och i Östersjöns lilla hamnbassäng. MILJÖ Se separat MILJÖBESKRIVNING DETALJPLAN Gällande Detaljplan* är ett styrande dokument. I fallet Ölandskajen är detaljplanen mycket specifik angående byggnaders former och volymer. För hela kvarteret kan särskiljas fem delvis olika byggnadskroppar med olika tillåten höjd och våningsantal 2, 3, 5, 6 och 10 våningar. För den byggnad som Systemhandlingen avser ingår en Huvudbyggnad i 5 och 6 våningar (max) direkt ansluten till Gårdsbyggnad i 2 våningar (max). * Detaljplan för DAREN 1, 6 och del av Kvarnholmen 2:6 m fl vid Ölandskajen, Kalmar kommun, dat (Se separat MÖTESPLATSER & STRÅK senare i detta dokument som redovisar olika typer av mötesplatser och deras placering i byggnaden). Linnéuniversitetet Designbeskrivnin

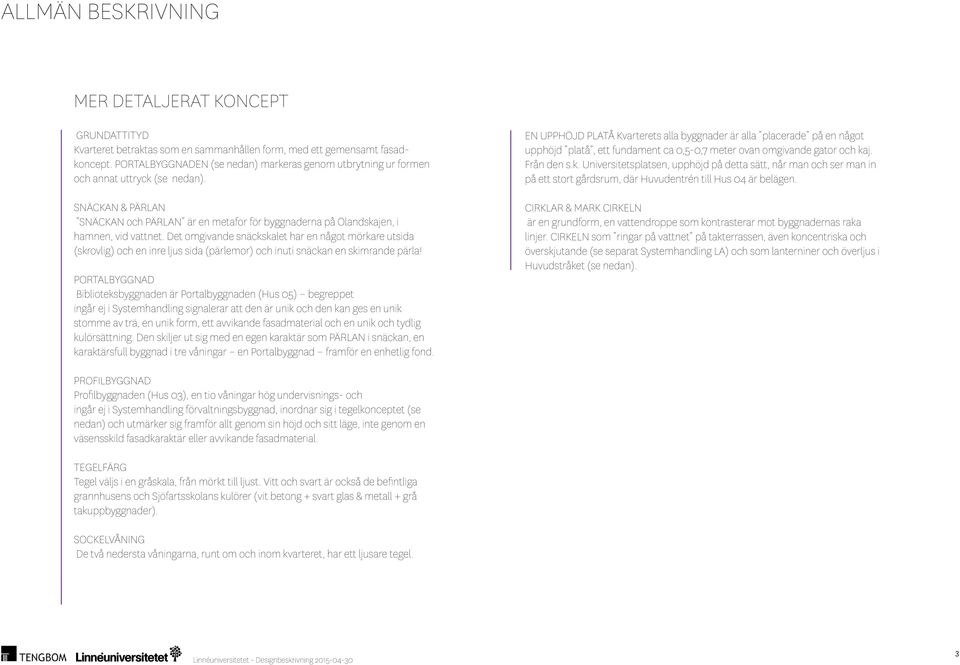

3 ALLMÄN BESKRIVNING MER DETALJERAT KONCEPT GRUNDATTITYD Kvarteret betraktas som en sammanhållen form, med ett gemensamt fasadkoncept. PORTALBYGGNADEN (se nedan) markeras genom utbrytning ur formen och annat uttryck (se nedan). SNÄCKAN & PÄRLAN SNÄCKAN och PÄRLAN är en metafor för byggnaderna på Ölandskajen, i hamnen, vid vattnet. Det omgivande snäckskalet har en något mörkare utsida (skrovlig) och en inre ljus sida (pärlemor) och inuti snäckan en skimrande pärla! PORTALBYGGNAD Biblioteksbyggnaden är Portalbyggnaden (Hus 05) begreppet ingår ej i Systemhandling signalerar att den är unik och den kan ges en unik stomme av trä, en unik form, ett avvikande fasadmaterial och en unik och tydlig kulörsättning. Den skiljer ut sig med en egen karaktär som PÄRLAN i snäckan, en karaktärsfull byggnad i tre våningar en Portalbyggnad framför en enhetlig fond. EN UPPHÖJD PLATÅ Kvarterets alla byggnader är alla placerade på en något upphöjd platå, ett fundament ca 0,50,7 meter ovan omgivande gator och kaj. Från den s.k. Universitetsplatsen, upphöjd på detta sätt, når man och ser man in på ett stort gårdsrum, där Huvudentrén till Hus 04 är belägen. CIRKLAR & MARK CIRKN är en grundform, en vattendroppe som kontrasterar mot byggnadernas raka linjer. CIRKN som ringar på vattnet på takterrassen, även koncentriska och överskjutande (se separat Systemhandling LA) och som lanterniner och överljus i Huvudstråket (se nedan). PROFILBYGGNAD Profilbyggnaden (Hus 03), en tio våningar hög undervisnings och ingår ej i Systemhandling förvaltningsbyggnad, inordnar sig i tegelkonceptet (se nedan) och utmärker sig framför allt genom sin höjd och sitt läge, inte genom en väsensskild fasadkaraktär eller avvikande fasadmaterial. TEGFÄRG Tegel väljs i en gråskala, från mörkt till ljust. Vitt och svart är också de befintliga grannhusens och Sjöfartsskolans kulörer (vit betong + svart glas & metall + grå takuppbyggnader). SOCKVÅNING De två nedersta våningarna, runt om och inom kvarteret, har ett ljusare tegel. Linnéuniversitetet Designbeskrivnin

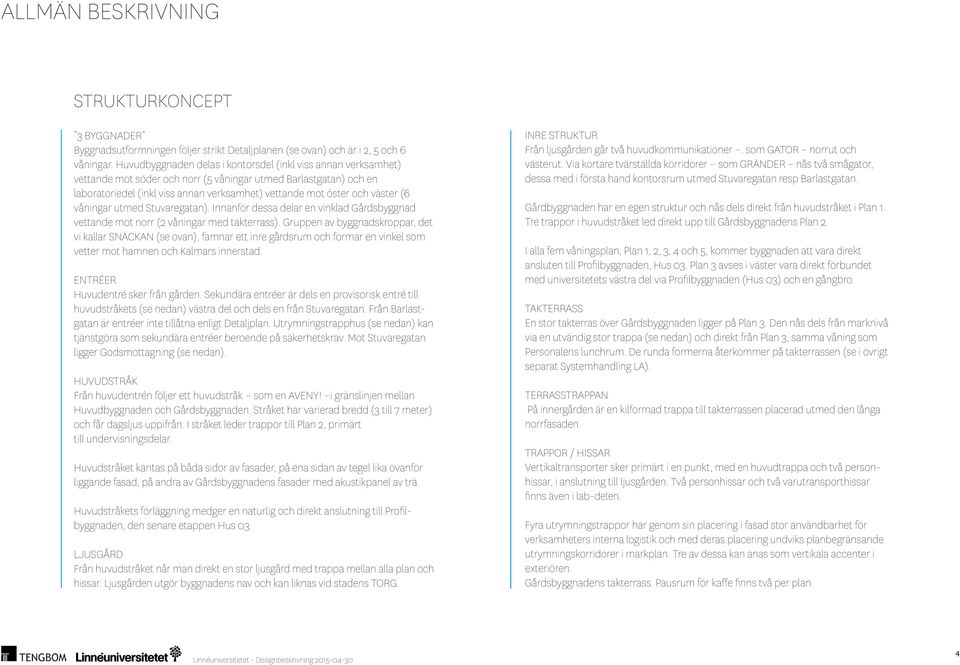

4 ALLMÄN BESKRIVNING STRUKTURKONCEPT 3 BYGGNADER Byggnadsutformningen följer strikt Detaljplanen (se ovan) och är i 2, 5 och 6 våningar. Huvudbyggnaden delas i kontorsdel (inkl viss annan verksamhet) vettande mot söder och norr (5 våningar utmed Barlastgatan) och en laboratoriedel (inkl viss annan verksamhet) vettande mot öster och väster (6 våningar utmed Stuvaregatan). Innanför dessa delar en vinklad Gårdsbyggnad vettande mot norr (2 våningar med takterrass). Gruppen av byggnadskroppar, det vi kallar SNÄCKAN (se ovan), famnar ett inre gårdsrum och formar en vinkel som vetter mot hamnen och Kalmars innerstad. ENTRÉER Huvudentré sker från gården. Sekundära entréer är dels en provisorisk entré till huvudstråkets (se nedan) västra del och dels en från Stuvaregatan. Från Barlastgatan är entréer inte tillåtna enligt Detaljplan. Utrymningstrapphus (se nedan) kan tjänstgöra som sekundära entréer beroende på säkerhetskrav. Mot Stuvaregatan ligger Godsmottagning (se nedan). HUVUDSTRÅK Från huvudentrén följer ett huvudstråk som en AVENY! i gränslinjen mellan Huvudbyggnaden och Gårdsbyggnaden. Stråket har varierad bredd (3 till 7 meter) och får dagsljus uppifrån. I stråket leder trappor till Plan 2, primärt till undervisningsdelar. Huvudstråket kantas på båda sidor av fasader, på ena sidan av tegel lika ovanför liggande fasad, på andra av Gårdsbyggnadens fasader med akustikpanel av trä. Huvudstråkets förläggning medger en naturlig och direkt anslutning till Profilbyggnaden, den senare etappen Hus 03. LJUSGÅRD Från huvudstråket når man direkt en stor ljusgård med trappa mellan alla plan och hissar. Ljusgården utgör byggnadens nav och kan liknas vid stadens TORG. INRE STRUKTUR Från ljusgården går två huvudkommunikationer. som GATOR norrut och västerut. Via kortare tvärställda korridorer som GRÄNDER nås två smågator, dessa med i första hand kontorsrum utmed Stuvaregatan resp Barlastgatan. Gårdbyggnaden har en egen struktur och nås dels direkt från huvudstråket i Plan 1. Tre trappor i huvudstråket led direkt upp till Gårdsbyggnadens Plan 2. I alla fem våningsplan, Plan 1, 2, 3, 4 och 5, kommer byggnaden att vara direkt ansluten till Profilbyggnaden, Hus 03. Plan 3 avses i väster vara direkt förbundet med universitetets västra del via Profilbyggnaden (Hus 03) och en gångbro. TTERRASS En stor takterras över Gårdsbyggnaden ligger på Plan 3. Den nås dels från marknivå via en utvändig stor trappa (se nedan) och direkt från Plan 3, samma våning som Personalens lunchrum. De runda formerna återkommer på takterrassen (se i övrigt separat Systemhandling LA). TERRASSTRAPPAN På innergården är en kilformad trappa till takterrassen placerad utmed den långa norrfasaden. TRAPPOR / HISSAR Vertikaltransporter sker primärt i en punkt, med en huvudtrappa och två personhissar, i anslutning till ljusgården. Två personhissar och två varutransporthissar finns även i labdelen. Fyra utrymningstrappor har genom sin placering i fasad stor användbarhet för verksamheters interna logistik och med deras placering undviks planbegränsande utrymningskorridorer i markplan. Tre av dessa kan anas som vertikala accenter i exteriören. Gårdsbyggnadens takterrass. Pausrum för kaffe finns två per plan. Linnéuniversitetet Designbeskrivnin

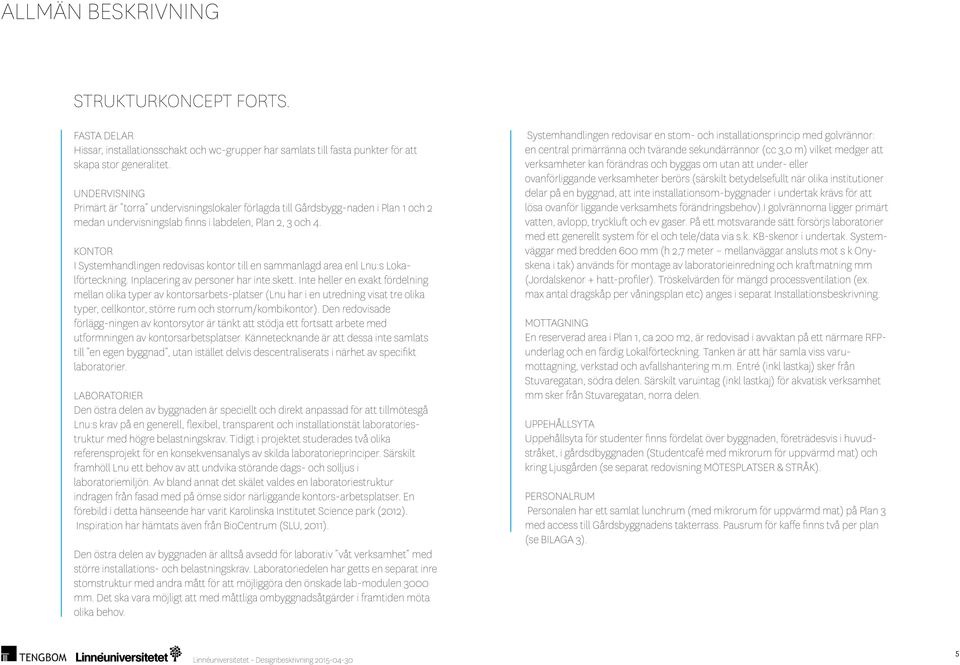

5 ALLMÄN BESKRIVNING STRUKTURKONCEPT FORTS. FASTA DAR Hissar, installationsschakt och wcgrupper har samlats till fasta punkter för att skapa stor generalitet. UNDERVISNING Primärt är torra undervisningslokaler förlagda till Gårdsbyggnaden i Plan 1 och 2 medan undervisningslab finns i labdelen, Plan 2, 3 och 4. I Systemhandlingen redovisas kontor till en sammanlagd area enl Lnu:s Lokalförteckning. Inplacering av personer har inte skett. Inte heller en exakt fördelning mellan olika typer av kontorsarbetsplatser (Lnu har i en utredning visat tre olika typer, cellkontor, större rum och storrum/kombikontor). Den redovisade förläggningen av kontorsytor är tänkt att stödja ett fortsatt arbete med utformningen av kontorsarbetsplatser. Kännetecknande är att dessa inte samlats till en egen byggnad, utan istället delvis descentraliserats i närhet av specifikt laboratorier. LABORATORIER Den östra delen av byggnaden är speciellt och direkt anpassad för att tillmötesgå Lnu:s krav på en generell, flexibel, transparent och installationstät laboratoriestruktur med högre belastningskrav. Tidigt i projektet studerades två olika referensprojekt för en konsekvensanalys av skilda laboratorieprinciper. Särskilt framhöll Lnu ett behov av att undvika störande dags och solljus i laboratoriemiljön. Av bland annat det skälet valdes en laboratoriestruktur indragen från fasad med på ömse sidor närliggande kontorsarbetsplatser. En förebild i detta hänseende har varit Karolinska Institutet Science park (2012). Inspiration har hämtats även från BioCentrum (SLU, 2011). Den östra delen av byggnaden är alltså avsedd för laborativ våt verksamhet med större installations och belastningskrav. Laboratoriedelen har getts en separat inre stomstruktur med andra mått för att möjliggöra den önskade labmodulen 3000 mm. Det ska vara möjligt att med måttliga ombyggnadsåtgärder i framtiden möta olika behov. Systemhandlingen redovisar en stom och installationsprincip med golvrännor: en central primärränna och tvärande sekundärrännor (cc 3,0 m) vilket medger att verksamheter kan förändras och byggas om utan att under eller ovanförliggande verksamheter berörs (särskilt betydelsefullt när olika institutioner delar på en byggnad, att inte installationsombyggnader i undertak krävs för att lösa ovanför liggande verksamhets förändringsbehov).i golvrännorna ligger primärt vatten, avlopp, tryckluft och ev gaser. På ett motsvarande sätt försörjs laboratorier med ett generellt system för el och tele/data via s.k. KBskenor i undertak. Systemväggar med bredden 600 mm (h 2,7 meter mellanväggar ansluts mot s k Onyskena i tak) används för montage av laboratorieinredning och kraftmatning mm (Jordalskenor + hattprofiler). Tröskelvärden för mängd processventilation (ex. max antal dragskåp per våningsplan etc) anges i separat Installationsbeskrivning. MOTTAGNING En reserverad area i Plan 1, ca 200 m2, är redovisad i avvaktan på ett närmare RFPunderlag och en färdig Lokalförteckning. Tanken är att här samla viss varumottagning, verkstad och avfallshantering m.m. Entré (inkl lastkaj) sker från Stuvaregatan, södra delen. Särskilt varuintag (inkl lastkaj) för akvatisk verksamhet mm sker från Stuvaregatan, norra delen. Uppehållsyta för studenter finns fördelat över byggnaden, företrädesvis i huvudstråket, i gårdsdbyggnaden (Studentcafé med mikrorum för uppvärmd mat) och kring Ljusgården (se separat redovisning MÖTESPLATSER & STRÅK). PERSONALRUM Personalen har ett samlat lunchrum (med mikrorum för uppvärmd mat) på Plan 3 med access till Gårdsbyggnadens takterrass. Pausrum för kaffe finns två per plan (se BILAGA 3). Linnéuniversitetet Designbeskrivnin

6 ALLMÄN BESKRIVNING TEKNIK & MATERIALKONCEPT +HÖJDER Byggnaden har anpassats till Detaljplanen med krav på vattensäkerhet, så att entréplanet, Plan 1, är på + 2,65, dvs ca 0,500,70 m ovan omkringliggande gator och nivåer. GARAGEBYGGNAD Under hela kvarteret planeras enlig Detaljplanen ett sammanhängande källar och garageplan, Plan 0, 0,75. Infart sker från Stuvaregatan. I Plan 0 ligger även teknikrum och verksamhetslokaler. STOMME Stommen är utformad för stor generallitet. Våningshöjden är i alla delar 4,0 m och rumshöjd till undertak 2,7 m (3,6 m under bjälklag). För vissa utrymmen med avvikande krav kan undertak specialstuderas i senare skede för att lokalt åstadkomma högre rumshöjd. GLASPARTIER Öppenhet och transparens eftersträvas med glaspartier mot kontor, glasade delar mot undervisning och lab och glaspartier mot trappor. FASADER TEG Tegel är materialet i SNÄCKANS alla fasader. Fasadernas täta delar utgörs av betongelement, typ s.k. sandwichelement, med en yttre beklädnad av tegel, typ Petersen Kolumba, eller likvärdigt. (Kolumba är en tegelsten med speciellt långsmalt format, som här används ingjuten i sandwichelementen med ljus fog). Den föreslås i olika färgställningar: vit, grå och svart. Fasaderna har en vertikalitet mot Stuvaregatan och Barlastgatan och en horisontalitet med fönsterband mot insidan och gården. FASADER GLAS Fönsteröppningar består av glasade delar av typ hybridglasfader med stort glasavstånd (ca 250 mm), mellan ett yttre enkelglas och ett inre isolerglas, 3glas. Det inre glaset utgörs av en inåt öppningsbar båge, det yttre glaset är fast (laminerat glas). Stort glasavstånd i fönsterelementen ger gott bullerskydd och utrymme för solskyddsgardin (se nedan).tillverkare: Staticus Sverige AB eller likvärdigt. FÖNSTERFÄRG Genomgående vit i samklang med tegelmurningens ljusa fogbruk. SOLSKYDD Mellan öppningsbart glas och fast glas utförs motordriven solskyddsrullgardin av väderbeständig textil, ett motordrivet solskyddet som skall styras med automatik med sensor som känner av solinstrålning, samt även kunna styras även manuellt, (se Byggdelsbeskrivning). TRAPPOR Huvudtrappan i Ljusgården är av målat smide med steg av terrazzo. Trappans konstruktion är upphängd med stag ifrån taket. Utrymningstrappor (4 st) är av betong med steg av terrazzo. Trappor i huvudstråket (3 st) är av målat smide med steg och vilplan av blästrat glas (tjocklek 16 mm) för att understryka luftigheten och att ta vara på dagsljuset ovanifrån. GOLV Huvudstråket har golv av betong. I Gårdsbyggnaden har trägolv (industriparkett) och klinker förekommer i wc mm. Generellt i övrigt gäller gummimatta, med olika kulör i olika plan (se separat Kulörbeskrivning och Typrumsbeskrivning). Akustikhandling redovisar förekomst och behov av av gummimatta med dimension 2,0 resp 4,0 mm. UNDERT Undertak är på Aritningar redovisade på ett förenklat och generellt sätt. För ljudklasser hänvisas till Akustihandling. Olika typer av undertak framgår av Aritning. (se även separat Kulörbeskrivning och Typrumsbeskrivning). INNERVÄGGAR Innerväggar är på Aritningar redovisade på ett förenklat och generellt sätt. För ljudklasser hänvisas till Akustikhandling.Innerväggar är systemväggar i kontor och laboratorier, höjd 2700, bredd 600 mm och modulanpassade till laboratorieinredningens modulmått.i övrigt kring wcgrupper mm platsbyggda gipsväggar. (Se även separat Kulörbeskrivning och Typrumsbeskrivning). Linnéuniversitetet Designbeskrivnin

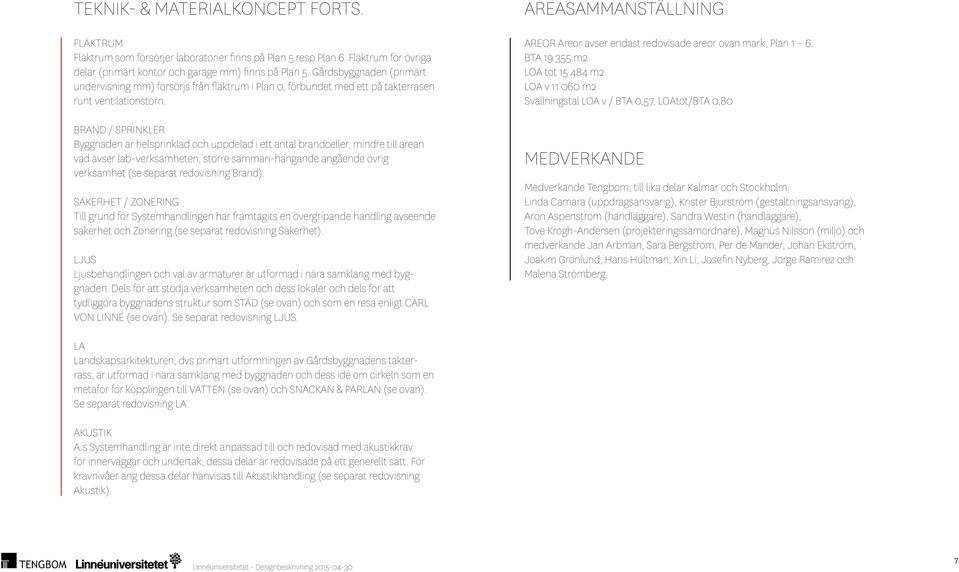

7 TEKNIK & MATERIALKONCEPT FORTS. FLÄKTRUM Fläktrum som försörjer laboratorier finns på Plan 5 resp Plan 6. Fläktrum för övriga delar (primärt kontor och garage mm) finns på Plan 5. Gårdsbyggnaden (primärt undervisning mm) försörjs från fläktrum i Plan 0, förbundet med ett på takterrasen runt ventilationstorn. BRAND / SPRINKLER Byggnaden är helsprinklad och uppdelad i ett antal brandceller, mindre till arean vad avser labverksamheten, större sammanhängande angående övrig verksamhet (se separat redovisning Brand). SÄKERHET / ZONERING Till grund för Systemhandlingen har framtagits en övergripande handling avseende säkerhet och Zonering (se separat redovisning Säkerhet). LJUS Ljusbehandlingen och val av armaturer är utformad i nära samklang med byggnaden. Dels för att stödja verksamheten och dess lokaler och dels för att tydliggöra byggnadens struktur som STAD (se ovan) och som en resa enligt CARL VON LINNÉ (se ovan). Se separat redovisning LJUS. AREASAMMANSTÄLLNING AREOR Areor avser endast redovisade areor ovan mark, Plan 1 6. BTA m2 LOA tot m2 LOA v m2 Svällningstal LOA v / BTA 0,57, LOAtot/BTA 0,80 MEDVERKANDE Medverkande Tengbom, till lika delar Kalmar och Stockholm: Linda Camara (uppdragsansvarig), Krister Bjurström (gestaltningsansvarig), Aron Aspenström (handläggare), Sandra Westin (handläggare), Tove KroghAndersen (projekteringssamordnare), Magnus Nilsson (miljö) och medverkande Jan Arbman, Sara Bergström, Per de Mander, Johan Ekström, Joakim Grönlund, Hans Hultman, Xin Li, Josefin Nyberg, Jorge Ramirez och Malena Strömberg. LA Landskapsarkitekturen, dvs primärt utformningen av Gårdsbyggnadens takterrass, är utformad i nära samklang med byggnaden och dess idé om cirkeln som en metafor för kopplingen till VATTEN (se ovan) och SNÄCKAN & PÄRLAN (se ovan). Se separat redovisning LA. USTIK A:s Systemhandling är inte direkt anpassad till och redovisad med akustikkrav för innerväggar och undertak, dessa delar är redovisade på ett generellt sätt. För kravnivåer ang dessa delar hänvisas till Akustikhandling (se separat redovisning Akustik). Linnéuniversitetet Designbeskrivnin

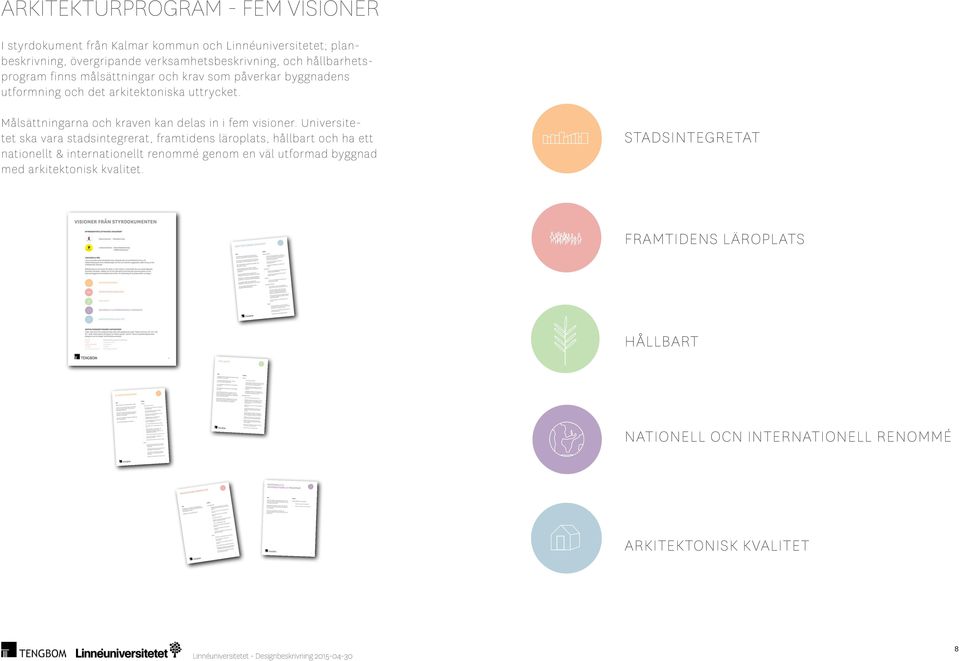

8 ARKITEKTURPROGRAM FEM VISIONER I styrdokument från Kalmar kommun och Linnéuniversitetet; planbeskrivning, övergripande verksamhetsbeskrivning, och hållbarhetsprogram finns målsättningar och krav som påverkar byggnadens utformning och det arkitektoniska uttrycket. Målsättningarna och kraven kan delas in i fem visioner. Universitetet ska vara stadsintegrerat, framtidens läroplats, hållbart och ha ett nationellt & internationellt renommé genom en väl utformad byggnad med arkitektonisk kvalitet. STADSINTEGRETAT FRAMTIDENS LÄROPLATS HÅLLBART NATIONL OCN INTERNATIONL RENOMMÉ ARKITEKTONISK KVALITET Linnéuniversitetet Designbeskrivnin

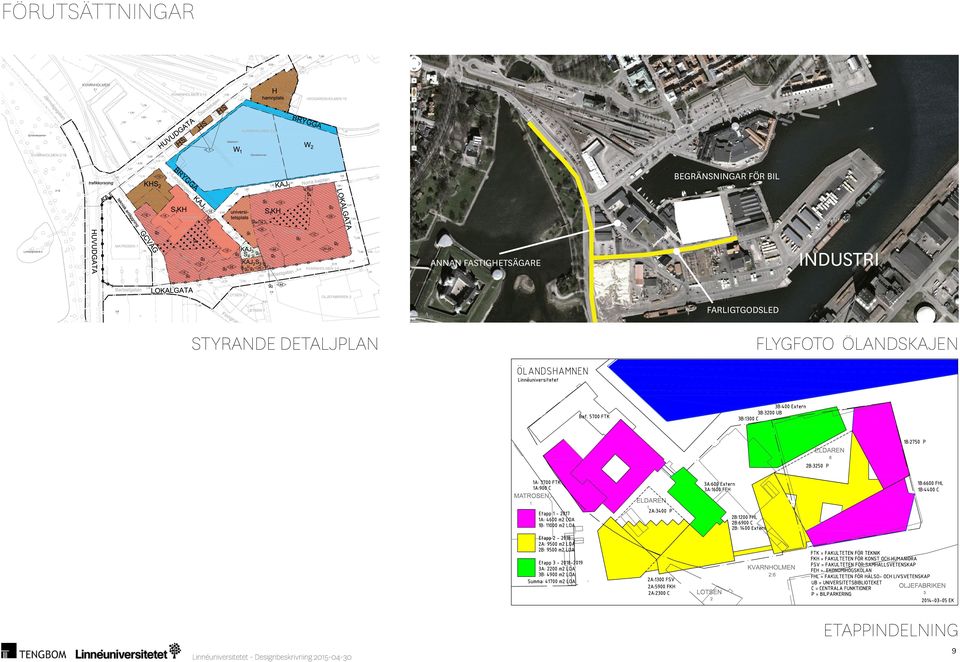

9 FÖRUTSÄTTNINGAR BEGRÄNSNINGAR FÖR BIL INDUSTRI ANNAN FASTIGHETSÄGARE FARLIGTGODSLED STYRANDE DETALJPLAN FLYGFOTO ÖLANDSKAJEN ETAPPINDNING Linnéuniversitetet Designbeskrivnin

10 DET STADSINTEGRERADE UNIVERSITETET BYGGNADEN I STADEN SNÄCKAN & PÄRLAN ÖPPNAR SIG MOT STADEN Gård Universitetsplatsen Västra delen Gård Gård Östra delen Skala 1:2000 Linnéuniversitetet Designbeskrivnin

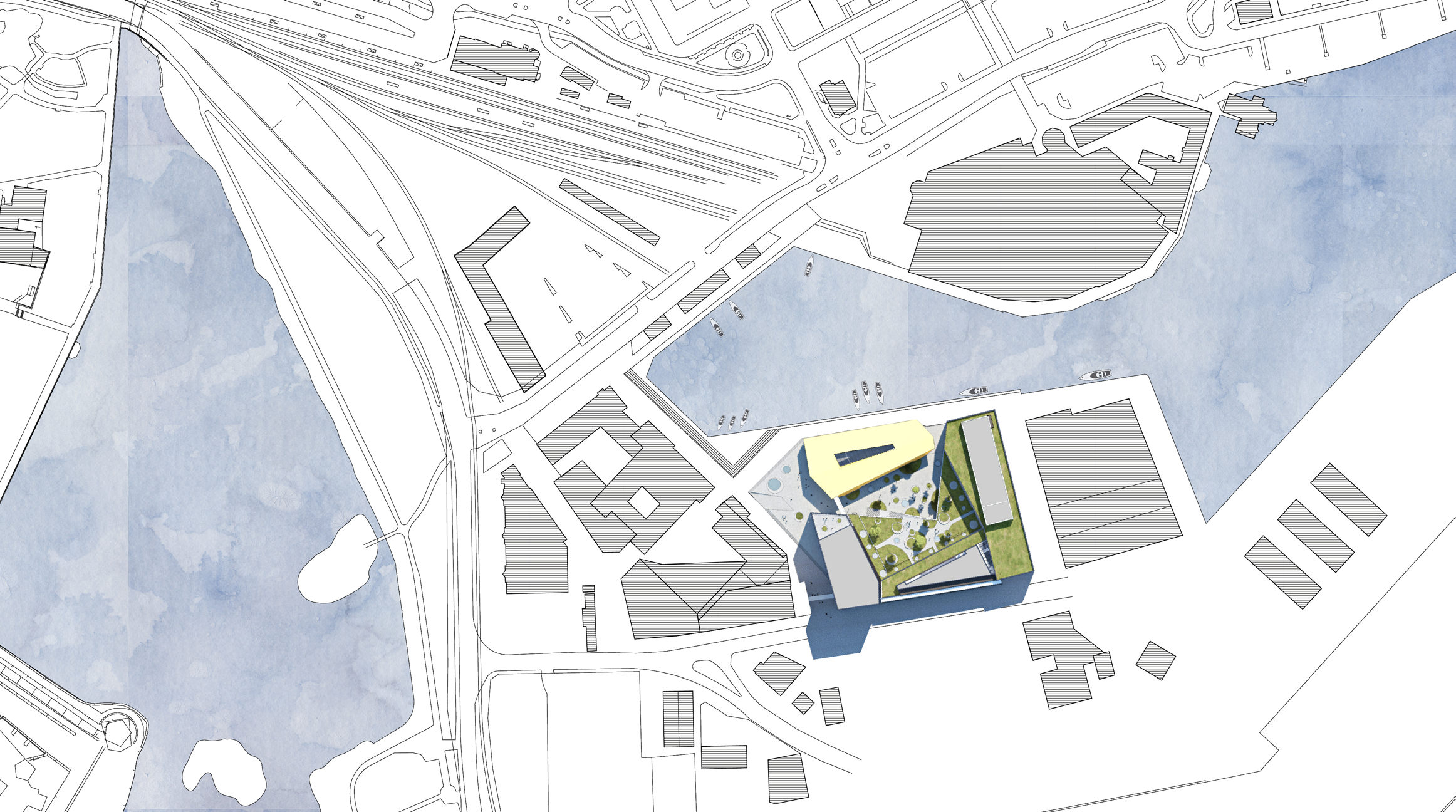

11 DET STADSINTEGRERADE UNIVERSITETET BYGGNADEN I STADEN VATTENNÄRA UNIVERSITET BJUDER IN STADEN OCH BLIR EN D AV STADEN GÄSTHAMNEN UNIVERSITETSPLATSEN LINNÉUNIVERSITETET ÖSTRA DEN Skala 1:2000 Linnéuniversitetet Designbeskrivnin

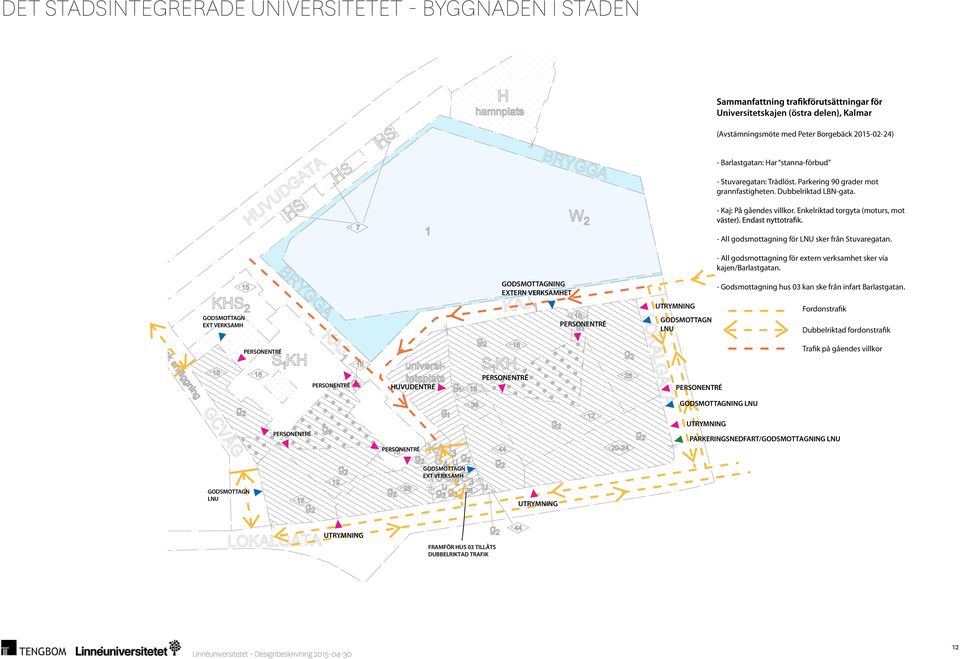

12 DET STADSINTEGRERADE UNIVERSITETET BYGGNADEN I STADEN H hamnplats Universitetskajen (östra delen), Kalmar HS HUVUDGATA HS 7 HS 1 BRY RYG YGG GGA GA W 2 (Avstämningsmöte med Peter Borgebäck ) Barlastgatan: Har stannaförbud Stuvaregatan: Trädlöst. Parkering 90 grader mot grannfastigheten. Dubbelriktad LBNgata. Kaj: På gåendes villkor. Enkelriktad torgyta (moturs, mot All godsmottagning för LNU sker från Stuvaregatan. isk anläggning 15 KHS 2 GODSMOTTAGN EXT VERKSAMH 18 PERSONENTRÉ 18 BRY RYGG YGGA GA KAJ S 1 KH 18 universi i S 1 KH 1 PERSONENTRÉ g 1 tetsplats t s HUVUDENTRÉ g GODSMOTTAGNING EXTERN VERKSAMHET KAJ 16 PERSONENTRÉ 1 16 PERSONENTRÉ g 1 28 UTRYMNING GODSMOTTAGN LNU PERSONENTRÉ All godsmottagning för extern verksamhet sker via kajen/barlastgatan. Godsmottagning hus 03 kan ske från infart Barlastgatan. Fordonstrafik Dubbelriktad fordonstrafik Trafik på gåendes villkor GCVÄG GODSMOTTAGN LNU PERSONENTRÉ 18 g g 1 KA AJ 3 PERSONENTRÉ 18 S 4 u GODSMOTTAGN EXT VERKSAMH KA AJ S u 2 3 g 3 28 u 44 UTRYMNING LOKALGATA GODSMOTTAGNING LNU UTRYMNING PARKERINGSNEDFART/GODSMOTTAGNING LNU LOKALGATA UTRYMNING FRAMFÖR HUS 03 TILLÅTS DUBBRIKTAD TRAFIK 44 Linnéuniversitetet Designbeskrivnin

13 Det är i möten det händer! Linnéuniversitetet Designbeskrivnin

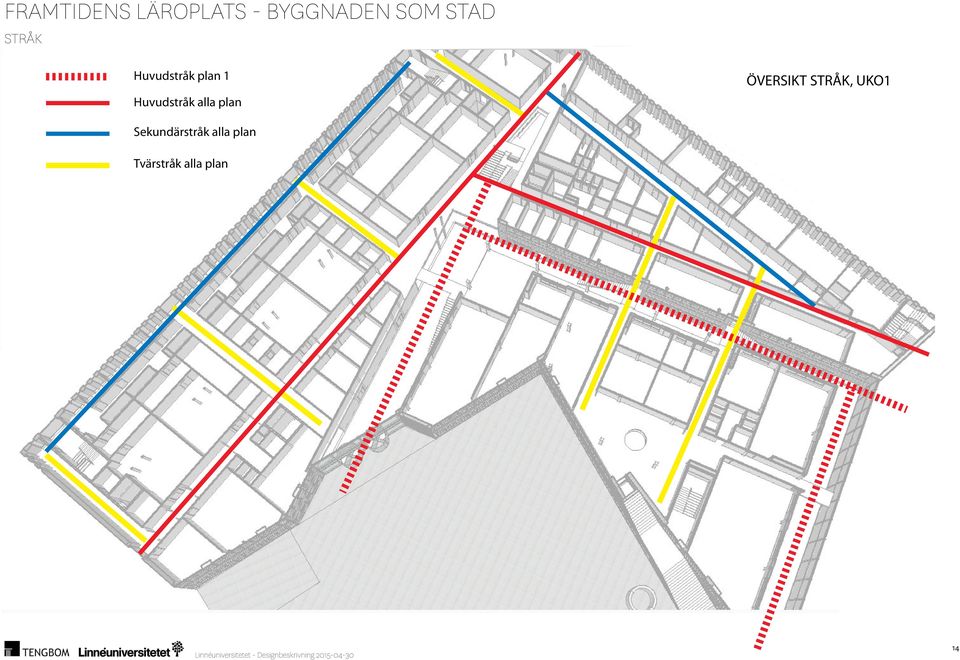

14 FRAMTIDENS LÄROPLATS BYGGNADEN SOM STAD STRÅK Huvudstråk plan 1 Huvudstråk alla plan ÖVERSIKT STRÅK, UKO1 Sekundärstråk alla plan Tvärstråk alla plan TENGBOM Linnéuniversitetet Designbeskrivnin

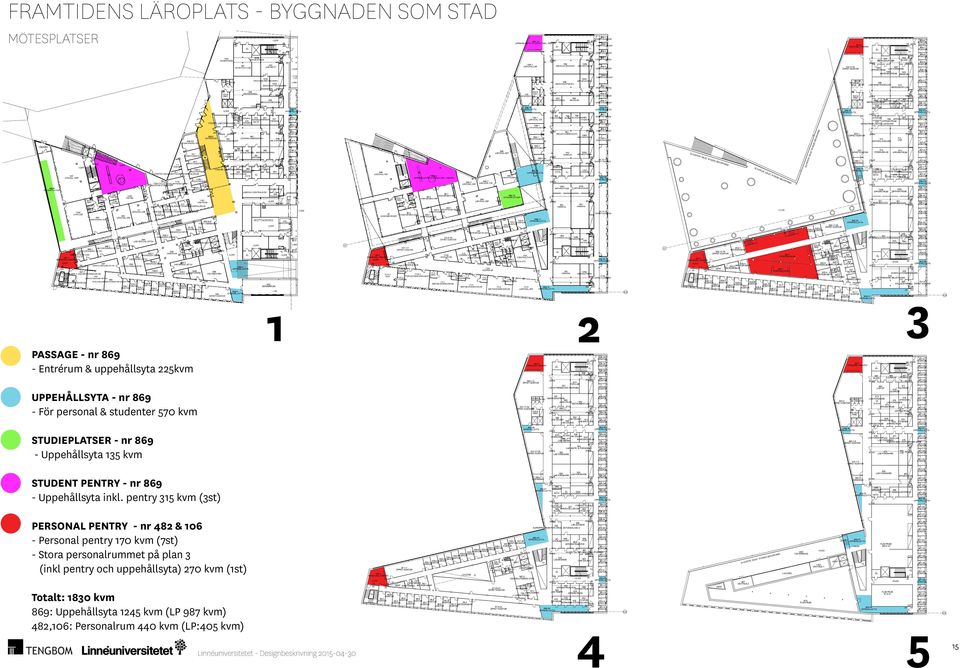

15 FRAMTIDENS LÄROPLATS BYGGNADEN SOM STAD 14 STUDENT INKL. PENTRY 4824 PERSONAL PENTRY LAB NANOTEKNOLOGI 472 MIKROSKOPI LAB WC? STÄD WC +1, SLUSS MIKROSKOPRUM RENRUM ÖPPET +2, T1 621 MIKROSKOPRUM ,3 m² MÖTESPLATSER ULTRACENTRIFUG BTERIEODLING 988 MIKROSKOPIRUM STERILRUM KYLRUM KYLRUM SLUSS KYLRUM ENLIGT BYGG DS BESK RIVN ING GLA SRÄ CKE ENLI GT BYG GD SBES K 515 FORSKARLAB ISMASKIN DATA RIVN ING LAB 513 JÄSTCLSODLING 5841 KOPIERING ÖPPET ÖPPET P GLAS RÄCK E GLA SRÄ CKE ENLI GT BY GGDE LSBE SKR IVNING APARATRUM GCMS 1051 JÄSTCLSODLING LAB ODLING SLUSS TILL RUM 516 KYLRUM MIKROBIOLOGI C ÖPPET C:\CAD\REVIT\2015\E1A40V04_Josefine Nyberg rvt SERVERRUM 1 +1,85 2? 4822 PERSONALRUM A T STÄDFÖRRÅD FÖRRÅD DATA WC WC VILRUM 6251 WC 556 SLUSS 507 OFTALMOLOGISK FORSKNING RADIRUM RADIRUM , SCINTILLATIONSRÄKNARE 614 MILJÖTEKNIK KÄLLSORTERING ÖPPET SKALA 1: METER T2 464 VILRUM 21 FÖRKLARINGAR WC DUSCH OMKLÄDNING MÖTESRUM 8P MÖTESRUM 8P MÖTESRUM 8P RÖR SPRINKLER WC PERSONALRUM VILRUM 6535 DUSCH MÖTESRUM 8P 5852 OMKLÄDNING X 1069 KOPIERING FÖRRÅD ARKIV T :46:47 PASSAGE nr Entrérum & uppehållsyta , MÖTESRUM 8P 1063 PERSONAL PENTRY ÖPPET C MÖTESPLATSER MIKROBIOLOGI +11,220 +2,000 +1, LAB EXTREMACIDIC MICROBS 100X 100X? WC WC STÄD ÖPPET MIKROSKOPRUM ANALYSLAB INSTRUMENTLAB 598 MIKROSKOPRUM STUDIEPLATSER nr Uppehållsyta SLUSS LAB ODLING STERILRUM MIKROSKOPRUM LAB ODLING ÖPPET FÖRESKRIFTER LAB ODLING 611 LAB ODLING 594 LAB BT. ODL. LAB ODLING LAB ZOONOS 528 SUPERFRYSRUM FÖR VIRUS, SKYDDSKLASS 2 C:\CAD\REVIT\2015\E1A40V04_Josefine Nyberg rvt :47:23 Linnéuniversitetet Designbeskrivnin ,650 T3 LJUSGÅRD ÖPPET MÖTESRUM 8P ÖPPET METER T2 +14, FRYSRUM KYLRUM 525 FRYSRUM MÖRKRUM m RUNDSLUSS 1057 TTERRASS NING BESKRIV GGDS LIGT BY CKE EN VÅN 5 ASRÄ GL A B VÅN 2 VÅN 1 VÅN 0 +18, UNIVERSITETSKAJEN, ETAPP E1 A TENGBOM tel K PROJEKTBYGGARNA tel E INCOORD tel V INCOORD tel W INCOORD L tel tel TENGBOM UPPDRAG.NR RITAD/KONSTR. AV DATUM ANSVARIG LINU0007 HANDLÄGGARE ARAS/SAWE Krister Bjurström NYBYGGNAD, LAB/, HUS 4 VÅNING 4, 3 TR SKALA A1 A3 1:200 1:400 NUMMER E1A SKALA 1:200 BET FLÄKTRUM KV. DAREN 6 A FLÄKTRUM 97,9 m² T2 LJUSGÅRD 497 VÄXTHUS T VÄXTHUS 1 VÅN VÅN 6 VÅN FLÄKTRUM 285,5 m² +19,050 TPLAN , PCR PCR LAB TEMPR SIGN SYSTEMHANDLING C2 26 SKALA 1:200 DATUM T WC/DUSCH WC/DUSCH OMKLÄDNING OMKLÄDNING ÄNDRINGEN AVSER SLUSS TILL 520 (NUV 210C) (POS 503) LAB BIOKEMI LAB ODLING CENTRALFÖRRÅD STÄD 9 1,2,3 82KOPIERING 891 NÄRFÖRRÅD MÖTESRUM 8P BET C:\CAD\REVIT\2015\E1A40V04_Josefine Nyberg rvt 8717 ÖPPET 4825 PERSONAL PENTRY :47:31 C RÖR 6303 SPRINKLER ,2 STÄDFÖRRÅD WC WC DATA10026 WC PCR KYLRUM SLUSS 563 PCR ISMASKIN 986 KEMIKALIEFÖRRÅD ILERAT 33 DATA FÖRRÅD KLASS 2 AUTOKLAV VIRUS/CLODLING 564 SLUSS AUTOKLAV KOPIERING ÖPPET ISMASKIN DATA KEMIKALIEFÖRRÅD FORSKNING PERSONAL PENTRY nr 482 & 106 Personal pentry 170 (7st) Stora personalrummet på plan 3 (inkl pentry och uppehållsyta) 270 (1st) Totalt: 1830 : Uppehållsyta 1245 (LP 987 ) 482,106: Personalrum 440 (LP:405 ) STUDENT PENTRY nr Uppehållsyta inkl. pentry 315 (3st) LAB FÖRRÅD MED ILERADE SKÅP SÄK LAB ÖPPET HÄNVISNINGAR SYRADISK 576 IH 21,6 m² ATOMABS 9,9 m² LAB INSTR. & FORSKNING 471 DJURRUM 470 DJURRUM KOPIERING 100X100X? WC WCSTÄD 6332 ÖPPET nr För personal & studenter LAB OP FÖRRÅD 468 DJURRUM 465 SLUSS 612 PCRLAB T PCR ÖPPET 4827 PERSONAL PENTRY T PERSONAL PENTRY A METER A20 15

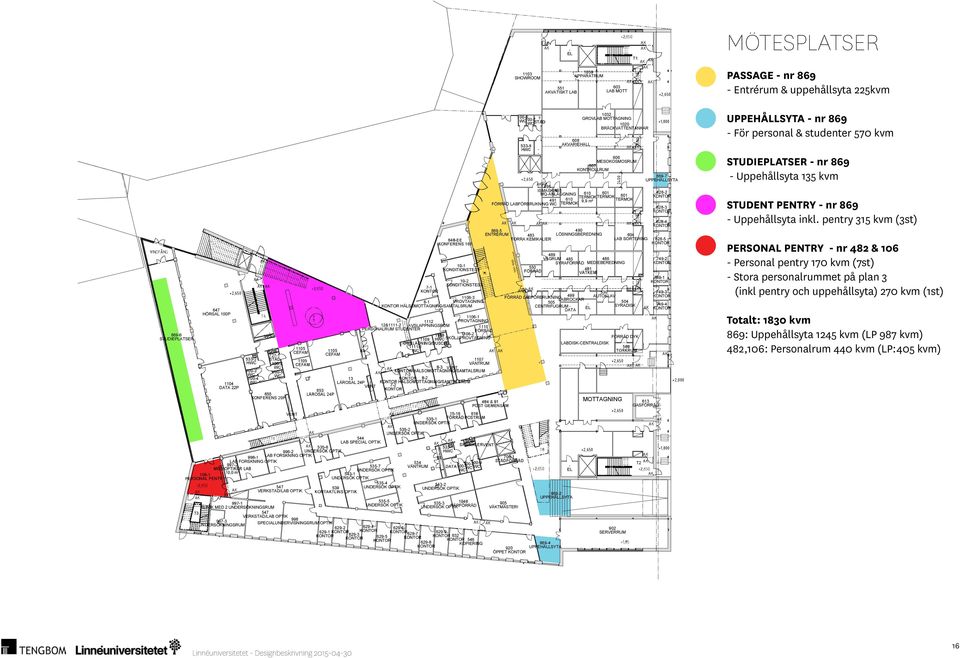

16 MÖTESPLATSER MÖTESPLATSER 1103 SHOWROOM PASSAGE nr nr PASSAGE Entrérum& &uppehållsyta uppehållsyta Entrérum 603 LAB MOTT 551 VATISKT LAB +2, GROVLAB MOTTAGNING 1020 BRÄCKVATTENTANKAR 608 VARIEHALL nr nr Förpersonal personal& &studenter studenter För +1, MESOKOSMOSRUM 607 KONTROLLRUM , ISMASKIN MQANLÄGGNING TERMOK TERMOK 601 TERMOK ,9 m² FÖRRÅD LABFÖRBRUKNING WC TERMOK 5 ENTRÉRUM 6282 V GRÖN LÖSNINGSBEREDNING STUDENTPENTRY PENTRY nr nr STUDENT Uppehållsytainkl. inkl.pentry pentry (3st) (3st) Uppehållsyta TORRA KEMIKALIER LAB SORTERING 489 VÅGRUM SYRAFÖRRÅD MEDIEBEREDNING PERSONALPENTRY PENTRY nr nr & & PERSONAL Personalpentry pentry (7st) (7st) Personal Storapersonalrummet personalrummetpåpåplan plan3 3 Stora (inklpentry pentryoch ochuppehållsyta) uppehållsyta) (1st) (1st) (inkl ,650 AUTOKLAV FÖRRÅD LABFÖRBRUKNING LABROCKAR SYRADISK CENTRIFUGRUM DATA PROVTAGNING 81 HÄLSOMOTTAGNING/SAMTALSRUM 647 HÖRSAL 100P &11112 AVSLAPPNINGSRUM PERSONALRUM STUDENTER 6 STUDIEPLATSER PROVTAGNING 1110 FÖRRÅD 7494 FÖRRÅD DYK LABDISKCENTRALDISK 1105 CEFAM +2,650 VÄNTRUM 13 LÄROSAL 24P 1104 DATA 22P Totalt: Totalt: :Uppehållsyta Uppehållsyta (LP (LP ) ) : 482,106:Personalrum Personalrum (LP:405 (LP:405) ) 482,106: SKÖLJ/PROVTAGNING 1105 CEFAM STUDIEPLATSER nr nr STUDIEPLATSER Uppehållsyta Uppehållsyta +2,000 MOTTAGNING +2, GASFÖRRÅD 544 LAB SPECIAL OPTIK +1,800 +2, LAB FORSKNING OPTIK LAB FORSKNING OPTIK 5357 UNDERSÖK OPTIK 534 VÄNTRUM UNDERSÖK OPTIK 5354 UNDERSÖK OPTIK 547 VERKSTAD/LAB OPTIK KLINIK MED 2 UNDERSÖKNINGSRUM 547 VERKSTAD/LAB OPTIK SPECIALUNDERVISNINGSRUM OPTIK UNDERSÖKNINGSRUM 5355 UNDERSÖK OPTIK Linnéuniversitetet Designbeskrivnin UNDERSÖK OPTIK 5353 NÄRFÖRRÅD UNDERSÖK OPTIK VÄKTMÄSTERI KOPIERING 902 SERVERRUM ÖPPET 16

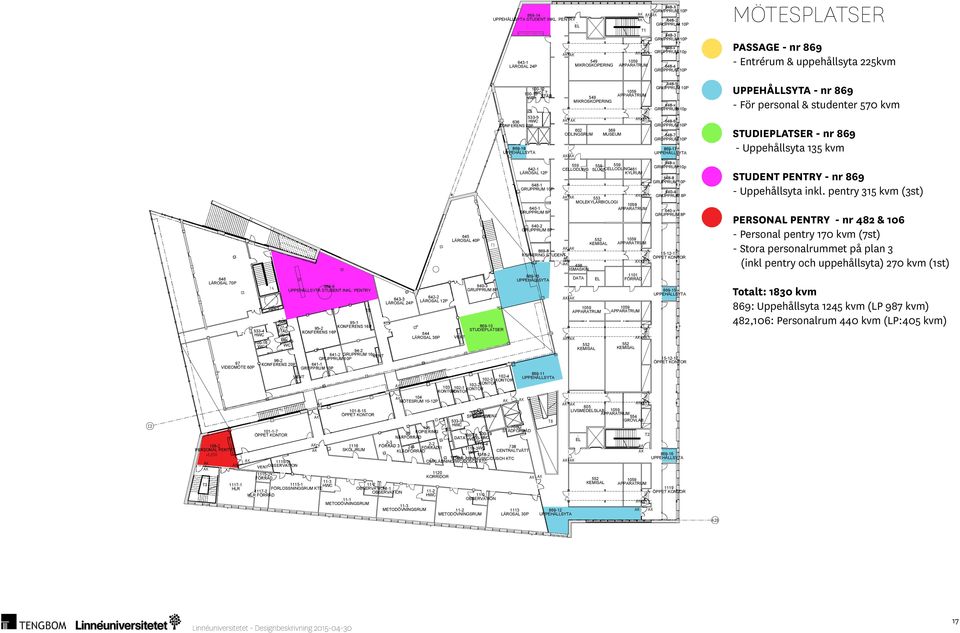

17 14 STUDENT INKL. PENTRY GRUPPRUM 10P GRUPPRUM 10P MÖTESPLATSER 6431 LÄROSAL 24P 549 MIKROSKOPERING 1059 GRUPPRUM 10P GRUPPRUM 10p GRUPPRUM 10P PASSAGE nr Entrérum & uppehållsyta WC 549 MIKROSKOPERING 1059 GRUPPRUM 10P GRUPPRUM 10p nr För personal & studenter LÄROSAL 70P 97 VIDEOMÖTE 60P 9 STUDENT INKL. PENTRY 942 GRUPPRUM 16p GRUPPRUM 10P LÄROSAL 24P LÄROSAL 12P 644 LÄROSAL 36P 645 LÄROSAL 40P GRUPPRUM 8P 10 STUDIEPLATSER 6421 LÄROSAL 12P 6481 GRUPPRUM 10P 6401 GRUPPRUM 8P 6402 GRUPPRUM 8P 602 ODLINGSRUM CLODLING SLUSSCLODLING 461 KYLRUM 553 MOLEKYLÄRBIOLOGI KOPIERING STUDENT 498 ISMASKIN DATA 552 KEMISAL 552 KEMISAL MUSEUM FÖRRÅD KEMISAL GRUPPRUM 10P GRUPPRUM 10P GRUPPRUM 10p GRUPPRUM 10P GRUPPRUM 8P 640x GRUPPRUM 8P ÖPPET ÖPPET STUDIEPLATSER nr Uppehållsyta 135 STUDENT PENTRY nr Uppehållsyta inkl. pentry 315 (3st) PERSONAL PENTRY nr 482 & 106 Personal pentry 170 (7st) Stora personalrummet på plan 3 (inkl pentry och uppehållsyta) 270 (1st) Totalt: 1830 : Uppehållsyta 1245 (LP 987 ) 482,106: Personalrum 440 (LP:405 ) C ÖPPET ÖPPET 1116 SKÖLJRUM 104 MÖTESRUM 1012P KLÄDFÖRRÅD OMKLÄDNING/WC/DUSCH KTC OMKLÄDNING/WC/DUSCH KTC STÄDFÖRRÅD CENTRALTVÄTT T8 605 LIVSMEDSLAB HLR FÖRLOSSNINGSRUM KTC OBSERVATION OBSERVATION HLR FÖRRÅD 111 METODÖVNINGSRUM 1120 KORRIDOR OBSERVATION 113 METODÖVNINGSRUM 112 METODÖVNINGSRUM 1113 LÄROSAL 30P KEMISAL ÖPPET A20 Linnéuniversitetet Designbeskrivnin

18 FÖRKLARINGAR GLASRÄCKE ENLIGT BYGGDSBESKRIVNING GLASRÄCKE ENLIGT BYGGDSBESKRIVNING GLASRÄCKE ENLIGT BYGGDSBESKRIVNING 4824 PERSONAL PENTRY ÖPPET WC? WC STÄD ÖPPET 5841 KOPIERING 621 MIKROSKOPRUM LAB NANOTEKNOLOGI 472 MIKROSKOPI LAB ISMASKIN DATA MIKROSKOPRUM 623 RENRUM MIKROSKOPIRUM ULTRACENTRIFUG 988 BTERIEODLING STERILRUM KYLRUM KYLRUM SLUSS 510 KYLRUM GCMS 1051 APARATRUM JÄSTCLSODLING 991 ÖPPET JÄSTCLSODLING 515 FORSKARLAB MIKROBIOLOGI 511 LAB LAB ODLING SLUSS TILL RUM KYLRUM MIKROBIOLOGI T1 622 SLUSS ,3 m² P MÖTESPLATSER PASSAGE PASSAGE nr nr Entrérum Entrérum & uppehållsyta & uppehållsyta nr nr FÖRESKRIFTER För För personal personal & studenter & studenter STUDIEPLATSER STUDIEPLATSER nr nr Uppehållsyta Uppehållsyta STUDENT STUDENT PENTRY PENTRY nr nr Uppehållsyta Uppehållsyta inkl. inkl. pentry pentry (3st) (3st) PERSONAL PERSONAL PENTRY PENTRY HÄNVISNINGAR nr nr & & Personal Personal pentry pentry (7st) (7st) Stora Stora personalrummet personalrummet på på plan plan 3 3 (inkl (inkl pentry pentry och och uppehållsyta) uppehållsyta) (1st) (1st) Totalt: Totalt: : : Uppehållsyta Uppehållsyta (LP (LP ) ) 482,106: 482,106: Personalrum Personalrum (LP:405 (LP:405 ) ) C:\CAD\REVIT\2015\E1A40V04_Josefine Nyberg rvt :46:47 C PERSONAL PENTRY +10,650 T ÖPPET 6531 MÖTESRUM 8P MÖTESRUM 8P MÖTESRUM 8P X KOPIERING Linnéuniversitetet Designbeskrivnin , PERSONALRUM 4823 PERSONALRUM SKALA 1: ? ÖPPET RÖR SPRINKLER WC FÖRRÅD DATA WC WC WC DUSCH MÖTESRUM 8P OMKLÄDNING WC 6535 DUSCH MÖTESRUM 8P 5852 OMKLÄDNING STÄDFÖRRÅD 529 VILRUM 464 VILRUM 107 VILRUM 1069 FÖRRÅD ARKIV METER T SLUSS OFTALMOLOGISK FORSKNING RADIRUM RADIRUM +10, SCINTILLATIONSRÄKNARE 614 MILJÖTEKNIK 557 KÄLLSORTERING T ÖPPET A20 BET ÄNDRINGEN AVSER DATUM SIGN UPPDRAG.NR RITAD/KONSTR. AV HANDLÄGGARE DATUM ANSVARIG SKALA NUMMER BET A1 A3 SYSTEMHANDLING A C B KV. DAREN Krister Bjurström NYBYGGNAD, LAB/, HUS 4 VÅNING 3, 2 TR TPLAN VÅN 6 VÅN 5 VÅN 4 VÅN 3 VÅN 2 VÅN 1 VÅN 0 UNIVERSITETSKAJEN, ETAPP E1 A TENGBOM tel K E V W L PROJEKTBYGGARNA INCOORD INCOORD INCOORD TENGBOM tel tel tel tel tel LINU0007 1:200 1:400 E1A ARAS/SAWE 18

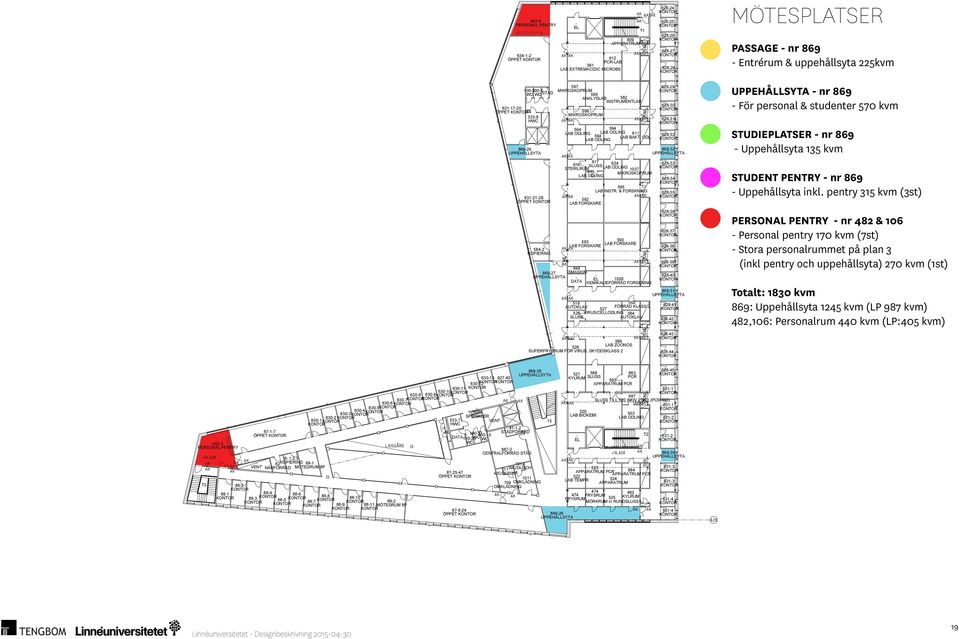

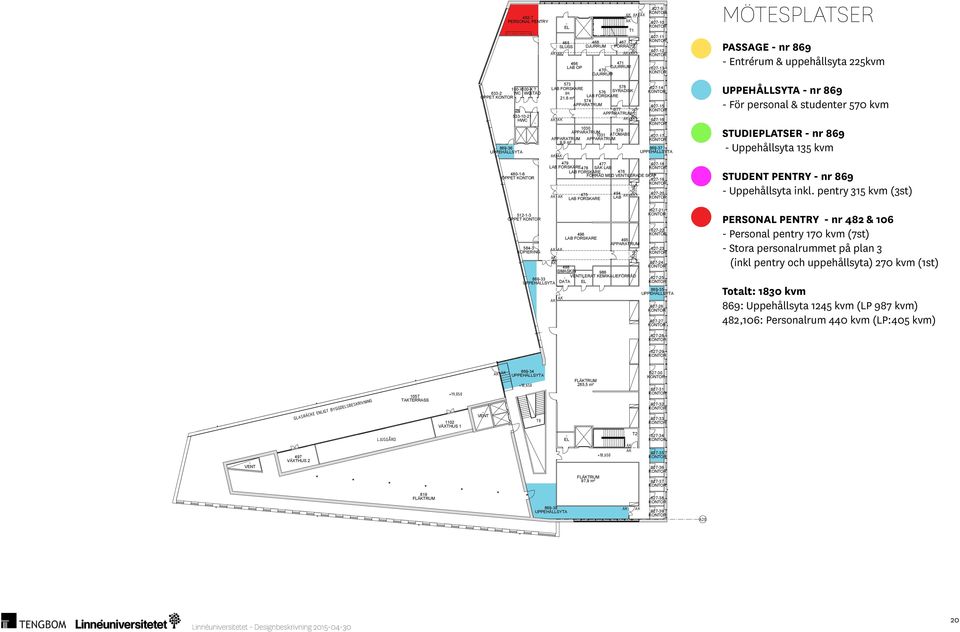

19 FÖRKLARINGAR 4826 PERSONAL PENTRY ÖPPET 561 LAB EXTREMACIDIC MICROBS 609 PCR 612 PCRLAB T MÖTESPLATSER PASSAGE nr Entrérum & uppehållsyta X WC 100X? WCSTÄD ÖPPET ÖPPET 597 MIKROSKOPRUM 599 ANALYSLAB 582 INSTRUMENTLAB 598 MIKROSKOPRUM 594 LAB ODLING 594 LAB ODLING SLUSS STERILRUM LAB ODLING MIKROSKOPRUM LAB ODLING LAB ODLING 611 LAB BT. ODL. 595 LAB INSTR. & FORSKNING nr För personal & studenter 570 STUDIEPLATSER nr Uppehållsyta 135 FÖRESKRIFTER STUDENT PENTRY nr Uppehållsyta inkl. pentry 315 (3st) 5842 KOPIERING ISMASKIN 1028 DATA KEMIKALIEFÖRRÅD FORSKNING 519 AUTOKLAV FÖRRÅD KLASS VIRUS/CLODLING 564 SLUSS AUTOKLAV HÄNVISNINGAR PERSONAL PENTRY nr 482 & 106 Personal pentry 170 (7st) Stora personalrummet på plan 3 (inkl pentry och uppehållsyta) 270 (1st) Totalt: 1830 : Uppehållsyta 1245 (LP 987 ) 482,106: Personalrum 440 (LP:405 ) C:\CAD\REVIT\2015\E1A40V04_Josefine Nyberg rvt :47:23 C PERSONAL PENTRY +14,650 T ÖPPET 9 1,2,3 82KOPIERING 891 NÄRFÖRRÅD MÖTESRUM 8P Linnéuniversitetet Designbeskrivnin RÖR 6302 SPRINKLER ,2 STÄDFÖRRÅD LJUSGÅRD MÖTESRUM 8P SKALA 1: DATA10026 WC WC WC ÖPPET ÖPPET 8872 CENTRALFÖRRÅD STÄD 566 LAB ZOONOS 528 SUPERFRYSRUM FÖR VIRUS, SKYDDSKLASS WC/DUSCH WC/DUSCH OMKLÄDNING OMKLÄDNING METER T KYLRUM SLUSS 520 LAB BIOKEMI 663 PCR 563 PCR 987 SLUSS TILL 520 (NUV 210C) (POS 503) 503 LAB ODLING +14, FRYSRUM 525 KYLRUM FRYSRUM MÖRKRUM m RUNDSLUSS 523 PCR 994 PCR 522 LAB TEMPR 524 T A20 BET ÄNDRINGEN AVSER DATUM SIGN SYSTEMHANDLING B A KV. DAREN 6 UPPDRAG.NR RITAD/KONSTR. AV HANDLÄGGARE TPLAN VÅN 6 VÅN 5 VÅN 4 VÅN 3 VÅN 2 VÅN 1 VÅN 0 UNIVERSITETSKAJEN, ETAPP E1 A LINU0007 ARAS/SAWE DATUM ANSVARIG Krister Bjurström NYBYGGNAD, LAB/, HUS 4 VÅNING 4, 3 TR 1:200 1:400 TENGBOM K PROJEKTBYGGARNA E INCOORD V INCOORD W INCOORD L TENGBOM tel tel tel tel tel tel SKALA NUMMER BET A1 E1A A3 19
