1 Automatic Systems Logik D1 FÄLTMANUAL Programversion 06 Manualversion 02 Intergate AB Uddevallavägen Strömstad Tel: Fax: Intergate AB reserverar sig för produktförändringar som skett efter manualens tryckning. Rev. 3 Sid 1 av totalt 33 FmanD1_062.doc-0411

2 INNEHÅLLSFÖRTECKNING 1. INLEDNING Allmänt Tekniska data Förkortningar Referenser AS Allmänt Beskrivning Inställning av logikens parametrar Programmering av EEPROM EEPROM parametrar Information på reläer Binära nummer EEPROM programmeringsschema Exempel Standardinställningar (reset) Tabell binära för talen 0 till 127: Funktion Enfaslogik faslogik Kommandostruktur Ur funktion (HS) Fordonsdetektering Sensorkort Sensorfunktioner Fordonsdetekteringskort DP139 och DP AS1225-kortet AS Allmänt Tillbehör som ansluts till AS1220-kortet Elektromagnetiskt bomstöd Elektromekaniskt bomstöd Varningsljus Detektering av bomarm Reläer på AS1220-kortet Funktion 1: Styrning av trafikljus Funktion 2: Informationskopiering Funktion 3: Styrning av slavbom Anslutningar Anslutningar Switch SW LED-funktioner AS AS AS Konsol AS1033 (under utveckling) AS

3 1. INLEDNING 1.1. Allmänt Automatic Systems har utvecklat den elektroniska logiken D1 för sina trafikbommar. Logiken gör det möjligt att anpassa trafikbommen efter egna önskemål. Den är baserad på några basenheter som behövs för alla applikationer: en galvaniserad plåt som stöd för boxen en huv som rymmer det enfasmatade elektroniska kortet AS1200 och dess tilläggskort en strömbrytare. Med det enfasmatade kortet AS1200 går det att: - överföra impulser (öppna, stopp, stäng) från tryckknappslådor, radio, kort- eller kodläsare. - Hantera förstärkarkort för magnetslingor eller fotoceller. - programmera den automatiska stängningen (efter passage av magnetslinga) med tidsfördröjning, "hålldonsfunktion", "steg-för-steg"-funktion samt automatisk stängning efter viss tid (ingen passage av magnetslinga). - använda två reläer, t ex för att tända ett lyse eller för att veta trafikbommens position. Ett eller två förstärkarkort för kontroll av max fyra magnetslingor kan kontrollera bommens rörelser. Ytterligare tilläggskort kan anslutas till AS1200-kortet för att öka dess möjligheter: Kortet för en närvaroavkännare (DP139) eller kortet för två närvaroavkännare (DP239 eller AS1225) kan sända totalt fyra närvaroinformationer (magnetslinga, fotocell, räknande detektorer eller detektorer ej tillverkade av Automatic Systems). AS1220-kortet kontrollerar der elektromagnetiska bomstödet, det elektromekaniska bomstödet, varningslampor och det kan styra rött och grönt trafikljus (eller blinkande gult). Det kan också kopiera ut information till användaren eller för att kontrollera en slavbom. AS1206-kortet gör det möjligt att ansluta 3-fas matarström. AS1048-kortet levererar 24VDC 2.5A matarström till AS1220-kortet. AS1049-kortet fördubblar kontakterna för styrning av trafikljus. AS1210-kortet medger anslutning av RS232 och IrDa-länk Tekniska data Strömförsörjning: Strömförbrukning: Frekvens: Omgivningstemperatur: Maximal motorstyrka: 24V förbrukning: Tillgänglig kraft till AS1200-kortet 110V 120V 130V 220V 230V 240V 12VA 50/60Hz -20 C C 370W 10mA 150mA 24V DC 1.3. Förkortningar AS Link BLQF Anslutning för en programmeringskonsol (inte tillgänglig fn) Stängdförregling 3

4 BLQO Öppenförregling BP Tryckknapp DP Förstärkare för fordonsdetektering EEPROM Elektriskt raderbar programmerbar minnesenhet FC Gränslägesbrytare FCF Gränsläge stängd bom FCO Gränsläge öppen bom FRB Stängande bom HS Ur funktion I²C bus Intern integrerad krets I/O Ingång/utgång IrDa Infraröd dataöverföring LED Lysdiod OVB Öppnande bom RS232 Seriekommunikation RS232 TTL Transistorlogik (mellan 0 och 5V) 1.4. Referenser Elteknisk datafil: BLR-D-E01-H03-S05-R00-dte.doc 4

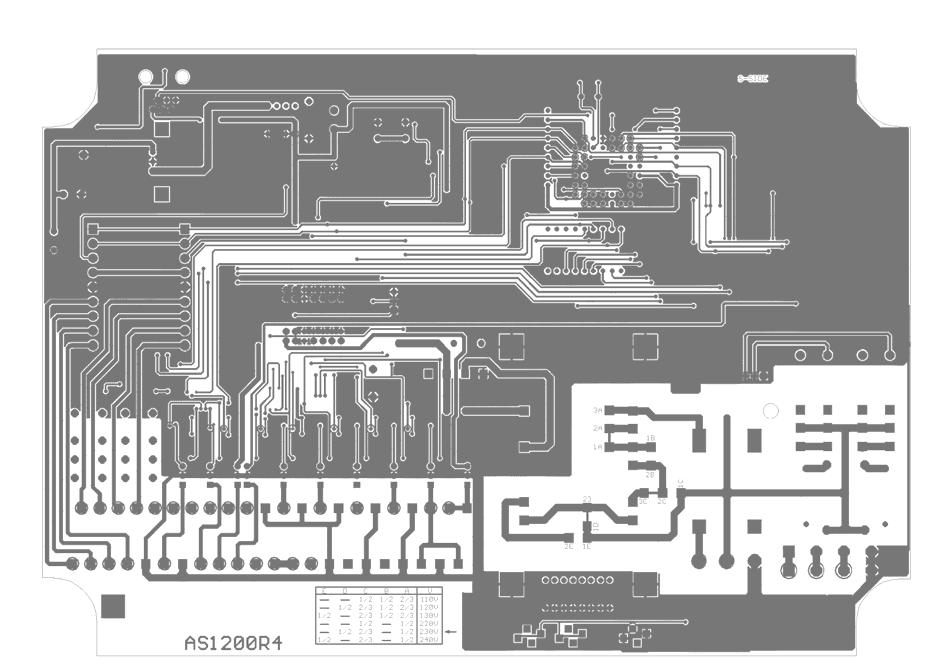

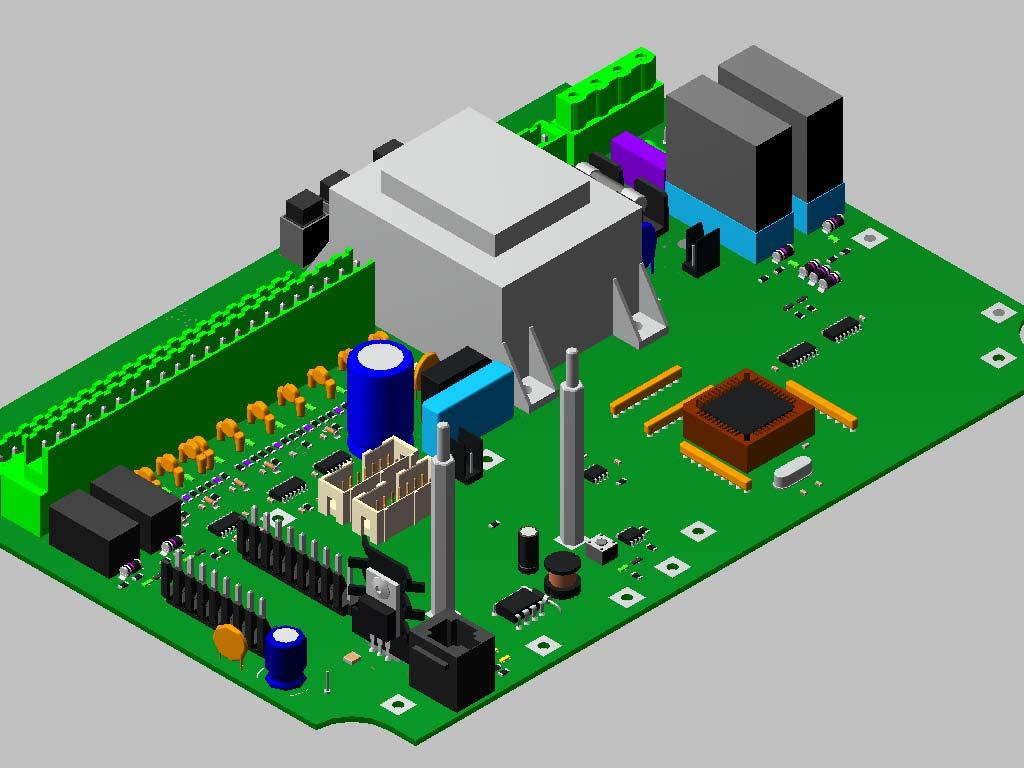

5 2. AS Allmänt AS1200-kortet som används i all logiker, drivs med 1-fas matarström oavsett om motorn är 1-fas eller 3-fas. Med AS1200-kortet är det möjligt att: - överföra trafikbommens kommandon (öppna, stopp, stäng). - hantera avkänningskort för magnetslingor och fotoceller. - programmera den automatiska stängningen (efter passage av magnetslinga) med tidsfördröjning, "hålldonsfunktion", "steg-för-steg"-funktion samt automatisk stängning efter viss tid (ingen passage av magnetslinga). - använda två reläer, t ex för att tända ett lyse eller för att veta trafikbommens position. - Definiera passageriktning via avkännare Beskrivning 1:3 1:4 1:26 1:21 1:20 1:10 1:7 1:28 1:25 1:5 1:6 1:8 1:24 1:11 1:14 1:13 1:12 1:17 1:16 1:15 1:9 1:1 1:2 1:27 1:22 1:23 1:18 1:19 Fig. 1 5

6 a) Anslutningar X1 (1:1) tar emot 1-fas matarström: PE: jord (gul-grön kabel), N: nolla (blå kabel) och L: fas (brun kabel) X2 (U,V och W) (1:2) förser motorn med matarström (anslutning PE är ansluten till jord): OBS. en kondensator måste anslutas mellan U och V. X3 (1:3) används för tilläggskort för DP1 och DP2; X4 (1:4) används för tilläggskort för DP3 och DP4. X5 (1:5) används för anslutning av ett tilläggskort (AS1220). X6 (1:6) används för anslutning av ytterligare tilläggskort (AS1210). X7 (1:7) och X8 (1:8) är två ingångs- (24V i negativ logik med hög impedans, förbrukning på 10mA) och utgångsanslutningsblock (relä: potentialfria kontakter; max. 48V, 100mA) för anslutning av följande: Position Terminal Användning X8 1 och 2 utgång för +24V DC 150 ma max. 3 öppnaimpuls n 1 (NO kontakt) 4 jord 5 stängimpuls n 1 (NO kontakt) 6 jord 7 stoppimpuls n 1 (NC kontakt) 8 stoppimpuls n 1 (NC kontakt) 9 öppenförregling (NO kontakt) 10 jord 11 stängdförregling (NO kontakt) 12 jord X7 13 Relä 1: gemensam 14 Relä 1: NC 15 Relä 1: NO 16 Relä 2: gemensam 17 Relä 2: NC 18 Relä 2: NO 19 Närvaroavkännare 2 på avkänningskort på X3 20 Närvaroavkännare 2 på avkänningskort på X3 21 Närvaroavkännare 1 på avkänningskort på X3 22 Närvaroavkännare 1 på avkänningskort på X3 X8 23 öppnaimpuls n 2 (NO kontakt) 24 jord 25 öppnaimpuls n 3 (NO kontakt) 26 jord 27 stängimpuls n 2 (NO kontakt) 28 jord 29 stängimpuls n 3 (NO kontakt) 30 jord 31 stoppimpuls n 2 (NC kontakt) 32 stoppimpuls n 2 (NC kontakt) 33 stoppimpuls n 3 (NC kontakt) 34 stoppimpuls n 3 (NC kontakt) X7 35 Gränslägesbrytare (FC) vev V DC (strömmen går ut från logiken och passerar genom vevens gränslägesbrytare: när veven stopps in, öppnas kontakten och motorströmmen bryts) 37 Gränslägesbrytare (FC) öppen bom 38 jord 39 Gränslägesbrytare (FC) stängd bom Dessa ingångar måste byglas när de inte används. 6

7 40 jord 41 Närvaroavkännare 4 på avkänningskort på X4 42 Närvaroavkänning 4 på avkänningskort på X4 43 Närvaroavkänning 3 på avkänningskort på X4 44 Närvaroavkänning 3 på avkänningskort på X4 X9 (1:9) är ansluten till 3-fas kontaktorns anslutning på AS1206-kortet. (I detta fall är reläerna Rel3 (1:22) och Rel4 (1:23) inte installerade). X11 (1:10) är avsedd för AS Link som kommer att möjliggöra programmering av EEPROM:et med hjälp av en AS1033-konsol. b) transformatorn TF1 (1:11) levereras 230V. Vid behov av annan spänning än 230V (110V, 120V, 130V, 220V eller 230V), måste vissa omlödningar utföras (se kort nedan, Fig. 2) Fig. 2 E D C B A Volts / 2 1 / 2 2 / V / 2 2 / 3 1 / 2 2 / V 1 / / 3 1 / 2 2 / V / / V / 2 2 / / V 1 / / / V Exempel: för att ändra från 230V (standard) till 120V: bryt bygel A1-A2, behåll C2- C3 och D1-D2, bygla A2- A3 och B1-B2. 7

8 c) Mikrokontrollen IC1 (1:12) innehåller ett komplett program för att styra trafikbommen med de olika tilläggsfunktioner som finns för närvarande. d) Omkopplare och knappar Knapp SW2 (1:13) hanterar kommandot "öppenförregling" och knapp SW3 (1:14) hanterar "stängdförregling". (Se kapitel [ Kommandostruktur]). OBS: Dessa knappar måste hållas intryckta för att vara aktiva. DIP-switchen SW4 (1:15) gör det möjligt att ställa om funktionerna på AS1200-kortet. SW5 (1:16) är programmeringsknapp för EEPROM:et när konsolen inte används. Lysdioden LD2 (1:17) gör det möjligt att följa programmeringsstegen samt att upptäcka vissa felfunktioner. e) Säkringar F1 (1:18) är matarströmssäkring, 0,1A, på AS1200-kortet. F2 (1:19) är matarströmssäkring, 3,15A, på enfasmotorn. f) Reläer REL 1 (1:20) och REL 2 (1:21) kan ha olika funktioner som att kommunicera bomstatus (i detta fall är det aktiverat när bommen öppnar eller är öppen) eller att aktivera revolving light när bommen är i rörelse (se kapitel [ EEPROM parametrar]). Tillsammans med AS1049-kortet kan reläerna även styra trafikljus. REL 3 (1:22) aktiverar bommens öppning i enfasutförande. REL 4 (1:24) aktiverar bommens stängning i enfasutförande. g) Lysdioder (LEDs) LD1 (1:24): grön: övervakning, kontroll Blinkar snabbt när strömmen är på och funktionen normal. Vid processorstopp, förblir den grön och bör resettas. LD2 (1:17): röd: hjälp-led för EEPROM programmering ur-funktion indikering. Indikerar några sekunder vid påslagning. LD3 (1:25): grön: indikerar gränsläge öppen bom LD4 (1:25): grön: indikerar gränsläge stängd bom LD5 (1:25): grön: indikerar gränsläge vev LD6 (1:25): grön: indikerar öppnaimpuls LD7 (1:25): grön: indikerar stängimpuls LD8 (1:25): grön: indikerar stoppimpuls LD9 (1:25): grön: indikerar öppetförregling LD10 (1:25): grön: indikerar stängdförregling LD11 (1:26): grön: indikerar aktivering av informationsrelä REL1 LD12 (1:26): grön: indikerar aktivering av informationsrelä REL2 LD15 (1:27): grön: indikerar aktivering av öppningrelä REL3 LD16 (1:27): grön: indikerar aktivering av öppningrelä REL4 LD17 (1:28): orange: indikerar 24V DC LD18 (1:28): orange: indikerar 5V DC 8

9 2.3. Inställning av logikens parametrar DIP-switcharna på SW4 (1:15) ställs in enligt följande: DIP 1-2 DIP 3 ON Intensivtest Val av bommens funktion (Se nedan) DIP 4 ON Aktivering av parameter 13: Strömbortfall DIP 5 ON Skicka funktionsparametrar till utgång RS232. Detta används för att diagnostisera stopp. DIP 6 ON Simulering av de tre stoppkommandon om dessa ej är använda. DIP 7 OFF Används ej: alltid OFF DIP 8 ON Används vid programmering av EEPROM DIP 1 DIP 2 Mode Kommentarer OFF OFF 0 Normal : öppning och stängning av bom är i funktion. Öppnaimpuls (X8, anslutning 3, 23 eller 25) innebär öppning medan stängimpuls (X8, anslutning 5, 27 eller 29) innebär stängning av bommen. OFF ON 1 "Maintained": endast öppning av bom är i funktion. En sluten kontakt på öppnaimpuls (X8, anslutning 3, 23 eller 25) innebär öppning och en öppen kontakt innebär stängning. Ingen anslutning på stängimpuls (X8, anslutning 5, 27 eller 29) kan utföras. Öppnaimpulsen måste hållas kvar för att öppna bommen. Så snart den släpps, stängs bommen. ON OFF 2 "Steg-för-steg": st öppning av bom är i funktion. Ett trycks på öppnaimpulsen (X8, anslutning 3, 23 eller 25) vänder på aktuellt kommando. Ingen anslutning på stängimpuls (X8, anslutning 5, 27 eller 29) kan utföras. ON ON 3 Deadman : endast öppning och stängning av bom är i funktion. Impulserna måste kvarstå under hela rörelserna (tillgängligt från version 07). 9

10 2.4. Programmering av EEPROM EEPROM parametrar Programmeringen av EEPROM innebär inställning av time-out (tider), omstart efter HS (ur funktion), inställning av ljus Par.nr Benämning Steg Min- Max Stand.- inställn. Kommentarer 1 Rörelse time-out 1s Om FCO eller FCF inte nåtts inom 30 s är bommen HS (ur funktion). 2 Time-out utan passage 1s 0 eller Time-out efter passage eller stängimpuls 1s 0 eller Denna time-out aktiveras så snart bommen öppnats. Bommen stänger igen efter inställd tid. För att deaktivera den ställ värdet på 0. 0 Denna time-out aktiveras innan stängning sker efter: a) att fordon lämnat stängslinga b) stängimpuls eller brytning av öppetförregling utan stängslinga. Kan användas för att aktivera varningsljus före stängning. 4 Time-out intensivtest 1s Paus mellan kommando vid intensivtest. 5 Time-out motorriktning 100ms Paus före motorn (hindret) ändrar rörelseriktning I läge 0 är HS permanent och det är nödvändigt att slå av 6 Omstart vid HS (ur funktion) bommen elektriskt först. I läge 1 startar bommen om vid öppningsimpuls. 7 Time-out före bomöppning (vid elektromagnetiskt bomstöd) 8 Reläfunktioner AS Information för AS1220 REL 1 copy-out 10 Information för AS1220 REL 2 copy-out 11 Information för AS1200 REL 1 copy-out 100ms Denna time-out gör det möjligt att ställa tiden mellan avmagnetisering av bomstödet och bommens öppnande. Kan användas för att aktivera varningsljus före stängning Trafikljus 2. Information copy-out on dry contact 3. Master-slav: styrning av annan trafikbom DP1 2. DP2 3. DP3 4. DP4 5. Öppnaimpuls 6. Stängimpuls 7. Stoppimpuls 8. Öppenförregling 9. Stängdförregling 10. Bomstatus 1. DP1 2. DP2 3. DP3 4. DP4 5. Öppnaimpuls 6. Stängimpuls 7. Stoppimpuls 8. Öppenförregling 9. Stängdförregling 10. Bomstatus 1. DP1 2. DP2 3. DP3 4. DP4 5. Öppnaimpuls 6. Stängimpuls 7. Stoppimpuls 8. Öppenförregling 9. Stängdförregling 10. Bomstatus 11. Roterande ljus 12. Öppetgränsläge (FCO) 13. Stängdgränsläge (FCF) 14. Vevbrytare (FC) 15. Ur funktion (HS) 16. Swing-off bomarm 17. Räkning 1 riktning Räkning 1 riktning Räkning 2 riktning Räkning 2 riktning Roterande ljus 12. Öppetgränsläge (FCO) 13. Stängdgränsläge (FCF) 14. Vevbrytare (FC) 15. Ur funktion (HS) 16. Swing-off bomarm 17. Räkning 1 riktning Räkning 1 riktning Räkning 2 riktning Räkning 2 riktning Roterande ljus 12. Öppetgränsläge (FCO) 13. Stängdgränslägd (FCF) 14. Vevbrytare (FC) 15. Ur funktion (HS) 16. Swing-off bomarm 17. Räkning 1 riktning Räkning 1 riktning Räkning 2 riktning Räkning 2 riktning 2 10

11 12 Information för AS1200 REL 2 copy-out 13 Funk. vid strömbortfall Aktiveras med DIP 4 på logikens parametrar 14 Val av 2 slingor för riktning 1 15 Val av 2 slingor för riktning 2 16 Val av sensor vid fotocell (från version 07) DP1 2. DP2 3. DP3 4. DP4 5. Öppnaimpuls 6. Stängimpuls 7. Stoppimpuls 8. Öppenförregling 9. Stängdförregling 10. Bomstatus 11. Roterande ljus 12. Öppetgränsläge (FCO) 13. Stängdgränsläge (FCF) 14. Vevbrytare (FC) 15. Ur funktion (HS) 16. Swing-off bomarm 17. Räkning 1 riktning Räkning 1 riktning Räkning 2 riktning Räkning 2 riktning 2 0 eller 1 0 0: Öppningsimpuls när strömmen kommer tillbaka. 1: Med den variabla hastighetskontrollen (inte standard), öppnar bommen när strömmen försvinner. 1,2,3 eller 4 1,2,3 eller 4 1,2,3 eller 4 De båda slingorna väljs via de första DIP-switcharna på SW4: DIP1 för DP1, DIP2 för DP2, DIP3 för DP3 eller DIP4 för DP4. De båda slingorna väljs via de första DIP-switcharna på SW4: DIP1 för DP1, DIP2 för DP2, DIP3 för DP3 eller DIP4 för DP4. De båda slingorna väljs via de första DIP-switcharna på SW4: DIP1 för DP1, DIP2 för DP2, DIP3 för DP3 eller DIP4 för DP4. 11

12 2.4.2 Information på reläer Valet av information på reläerna 1 och 2 på AS1200- och AS1220-korten är enligt följande: 1. DP1 kopierar status på närvaroavkännare 1 (ansluten på X7 ; 21-22). 2. DP2 kopierar status på närvaroavkännare 2 (ansluten på X7 ; 19-20). 3. DP3 kopierar status på närvaroavkännare 3 (ansluten på X7 ; 43-44). 4. DP4 kopierar status på närvaroavkännare 4 (ansluten på X7 ; 41-42). 5. öppnaimpuls kopierar status på ingången öppnaimpuls 6. stängimpuls kopierar status på ingången stängimpuls 7. stoppimpuls kopierar status på ingången stoppimpuls 8. öppenförregling kopierar status på ingången öppenförreglering 9. stängförreglering kopierar status på ingången stängförreglering 10. bomstatus det valda reläet med denna funktion aktiveras med bommens öppnaimpuls och deaktiveras med stängimpulsen. 11. roterande ljus det valda reläet med denna funktion aktiverar det roterande ljuset vid öppna- eller stängkomma. Det roterande ljuset fungerar: - före öppning, om par.nr 7är aktiverad, - under bommens rörelse, - före stängning, om par.nr 3 är aktiverad. 12. FCO kopierar status på ingången öppetgränsläge FCO 13. FCF kopierar status på ingången stängdgränsläge FCF 14. FC vev kopierar status på ingången vevbrytare FC. 15. HS (ur funktion) det valda reläet med denna funktion är alltid aktiverat. Det deaktiveras i händelse av strömavbrott eller urfunktion status. 16. swing-off det valda reläet med denna funktion aktiveras vid avsaknad av arm. Räkning 1: 17. riktning ms impuls när det sker en detektering för räkning 1-riktning riktning ms impuls när det sker en detektering för räkning 1-riktning 2 Räkning riktning ms impuls när det sker en detektering för räkning 2-riktning riktning ms impuls när det sker en detektering för räkning 2-riktning 2 OBS: Passageriktning mellan de båda avkännarna definieras från det lägre numret till det högre. Exempel: Från avkännare 1 till avkännare 2 = riktning 1, Från avkännare 2 till avkännare 1 = riktning 2 Från avkännare 1 till avkännare 4 = riktning n 1, Från avkännare 3 till avkännare 1 = riktning 2. VIKTIGT: Säkerställ alltid signalens kontinuitet mellan de båda avkännarna. 12

13 2.4.3 Binära nummer I ett binärt nummer har varje siffra en helt annan "värde". Den första är värd 2 0, den andra 2 1, den tredje 2 2, den fjärde 2 3, etc. Med andra ord så ökar värdet på exponenten av 2 med en enhet vid varje steg. Varje DIP-switch på SW4 representerar ett värde enligt nedan. ON OFF (Nr) (värde) Exempel: för att ställa in ett binärt nummer 26, skall DIP-switcharna ställas i läge ON enligt följande: = ON OFF för att ställa in ett binärt nummer 115, skall DIP-switcharna ställas i läge ON enligt följande: = 115 ON OFF EEPROM programmeringsschema 1. Notera inställningen av logiken (DIP 1-7 på SW4 (1:15)). 2. Ställ DIP-switch 1-8 på SW4 (1:15) i läge OFF. 3. Starta programmeringen genom att ställa DIP-switch 8 i läge ON. 4. Röd LED LD2 (1:17) blinkar sakta. 5. Ställ in parameternummer (Par.nr kap 2.4.1) med DIP-switcharna 1 7 i binär form (se tabell). 6. Tryck på programmeringsknappen SW5 (1:16). 7. Röd LED (1:17) blinkar snabbt. 8. Ställ in värde (Min-Max) med DIP-switcharna i binär form. 9. Tryck på programmeringsknappen SW5 (1:16). 10. Röd LED (1:17) blinkar sakta. 11. För att ställa in en ny parameter, återgå till steg Ställ tillbaka DIP-switcharna 1-7 till OFF när alla parametrarna är klara. 13. För att avsluta, ställ DIP 8 (1:15) i läge OFF. 14. Logiken återgår till funktionsläge. 15. Ställ in de ursprungliga inställningarna från steg Exempel För att ställa ingen passage time-out (par.nr 2) på 60 sekunder, utför enligt följande: 1. Notera inställningen av logiken (DIP 1-7 på SW4 (1:15)). 2. Ställ DIP-switch 1-8 på SW4 i läge OFF. 3. Ställ DIP-switch 8 i läge ON 4. Röd LED LD2 (1:17) blinkar sakta. 5. Ställ in Par.nr 2 med DIP-switcharna i binär form: DIP-switch 2 i läge ON. 13

14 ON OFF 6. Tryck på programmeringsknappen SW5 (1:16). 7. Röd LED (1:17) blinkar snabbt. 8. Ställ in värdet 60 sekunder i binär form: DIP-switch 3,4,5 och 4 i läge ON ON OFF 9. Tryck på programmeringsknappen SW5 (1:16). 10. Röd LED (1:17) blinkar sakta. 11. Ställ tillbaka DIP-switcharna 1-7 i läge OFF. 12. För att avsluta, ställ DIP 8 (1:15) i läge OFF. 13. Ställ in den ursprungliga logikinställningen, enligt steg 1, på DIP-switcharna Standardinställningar (reset) För att ställa in standardinställningarna igen, utför enligt följande: 1. Slå från strömmen till logiken 2. Medan programmeringsknappen SW5 (1:16) trycks in, skall logikens ström slås på. 3. När röd LED slocknat, släpp upp SW5 (1:16). 14

15 Tabell binära för talen 0 till 127: Nr DIP i läge ON Nr DIP i läge ON Nr DIP i läge ON Nr DIP i läge ON 0 none Nr DIP i läge ON Nr DIP i läge ON Nr DIP i läge ON Nr DIP i läge ON

16 2.5. Funktion Enfaslogik Logiken inkluderar the AS1200-kortet, på vilket reläer (REL 3 (1:22) och REL 4 (1:23)) samt en säkring F2 (1:19) är monterade. En kondensat behövs mellan anslutningarna U och V, X2 (1:2) faslogik Logiken inkluderar AS1200-kortet, utan reläerna REL 3 och REL 4 samt säkringen F2, på vilket AS1206-trefasmodul är monterad. I detta fall måste alltid motorn vara 3-fas Kommandostruktur Hindrets kommandon är strukturerade i följande ordning: a) Stopp b) Öppenförregling c) Stängdförregling d) Öppna e) Stäng Det innebär att "Stopp" har prioritet över alla andra kommandon, att "Stängdförreglijng" har prioritet över "Oppna" och "Stäng". Även öppna- och stängimpulser från DP (magnetslinga) hör till "d" och "e" Ur funktion (HS) Hindret blir ur funktion när ett gränsläge inte har nåtts inom inställd time-out enligt EEPROMparameter nr Fordonsdetektering Sensorer är bommens viktigaste kringutrustning. De kan vara närvarosensorer av typ induktiva slingor, fotoceller, radar eller liknande. I alla avseenden benämns sensorerna DP Sensorkort Tre olika typer av kort hanterar informationen som lämnas av sensorerna. 1. DP 139 Kort för en magnetslinga. 2. DP 239 Kort för två magnetslingor. 3. AS 1225 Mottagarkort för en eller två potentialfria kontakter från externa sensorer av typ fotoceller, radio, etc. Dessa kort ansluts till X3 och X4 på AS1200 och måste lokaliseras. Denna placering kallas kortes I²C adress. Adress LOW definierar kortet för sensor 1 och 2 (DP1 och DP2) Adress HIGH definierar kortet för sensor 3 och 4 (DP3 och DP4). Denna adress är viktig för sensorernas funktioner I programmeringen. Följande tabell visar de olika adresserna för varje sensor. 16

17 TABELL över olika adresser: Sensor Ansluts till terminalnummerpå AS1200 Anslutning av kort på AS1200 I²C Adress Funktion 1 X X3 LOW DP1 2 X X3 LOW DP2 3 X X3 HIGH DP3 4 X X3 HIGH DP4 1 X X4 LOW DP1 2 X X4 LOW DP2 3 X X4 HIGH DP3 4 X X4 HIGH DP Sensorfunktioner Många olika typer av funktioner ger valmöjlighet för varje sensor. Dessa funktioner påverkar hindret på olika sätt. - 4 huvudfunktioner för sensorerna: DPI, DPO, DPFS och DPS. 1. DPI Direkt information (I) genom reläkontakterna; ingen påverkan av rörelsen. 2. DPO Öppnar (O) hindret vid närvarodetektering från sensorn. 3. DPFS Stänger (F) automatiskt vid detekteringens slut. Stoppar (S) stängningen av hindret om detekteringen återkommer. Två händelser kan läggas till efter DPFS, (efter S, säkerhetsstop): a) SF kvarhåller hindrets säkerhetsstopp (S) och när detekteringen upphör igen, fortsätter stängningen (F). b) OF ger öppnaimpuls (O) till hindret och när detekteringen upphör igen, startar stängningen (F) igen. 4. DPS Stoppar (S) hindret detektering. Två händelser kan läggas till efter DPS, (efter S, säkerhetsstop): a) S kvarhåller hindrets säkerhetsstopp (S) och väntar på nytt kommando. b) O öppnar (O) hindret och väntar på nytt kommando. 17

18 EXEMPEL DPFS-S-F eller DPFS-O-F Kortläsare Fig. 3 Exempel 1: Föraren drar ett giltigt kort i kortläsaren, bommen öppnar, fordonet passerar och detekteras av DPFSSF eller DPFSOF. Fordonet lämnar DPFSSF eller DPFSOF och bommen stänger. Om ett fordon kommer på slingan innan bommen stängt helt, stoppar bommen vid DPFSSF eller öppnar igen vid DPFSOF och när fordonet lämnar slingan igen, fortsätter stängningen vid DPFSSF eller stänger igen vid DPFSOF. DP2 Riktning 2 detektering DPO DP1 DPFS-S-F eller DPFS-O-F Kortläsare Riktning 1 detektering Fig. 5 Exempel 2: I riktning 1: Föraren drar ett giltigt kort i kortläsaren. Bommen öppnas, fordonet passerar över DP1 (funktion DPFSSF eller DPFSOF), hamnar på DP2 (funktion DPO som i andra riktningen öppnar hindret) samtidigt som fordonet befinner sig på DP1 (DPSSF eller DPSOF) och reläet som är tilldelat till passage 1 ger en riktning 1 impuls. Sedan lämnar fordonet the DP1 (DPSSF eller DPSOF) och bommen stänger eftersom DP2 (DPO) inte ger någon öppningsimpuls. I riktning 2: Fordonet anländer på DP2 (funktion DPO) och öppnaimpuls öppnar bommen. Fordonet passerar från DP2 till DP1 (DPFSSF eller DPFSOF) och säkerställer kontinuiteten av detekteringen och reläet som är tilldelat till passage 1 ger en riktning 2 impuls. När fordonet lämnar (DPO) är bommen fortfarande open och när det lämnar DP1 (DPFSSF eller DPFSOF) stänger bommen. Variant: Om fordonet inte passerar igenom utan lämnar DP2 (DPO) försvinner öppnakommandot och bommen stänger. Vid alla fall av automatisk stängning, kvarhåller DP1 (DPFS) sin säkerhetsstoppfunktion under stängningsrörelsen. 18

19 Fordonsdetekteringskort DP139 och DP239 Fordonsdetekteringskorten gör det möjligt att hantera en (DP139) eller två (DP239) induktiva slingor för att detektera närvaro av fordon. De ansluts till X3 (1:3) och X4 (1:4) på AS1200- kortet. A. ANSLUTNINGAR Enkanalskortet DP139 (för en slinga) eller tvåkanalskortet DP239 (för två slingor) asnluts till X3 (1:3) eller X4 (1:4) på AS1200-kortet. Funktionerna och anslutningarna av sensorerna beror på de adresser som tilldelas varje kort enligt kapitel Sensorkort. Slinga 1 på kortet som ansluts till X3 (1:3) måste anslutas till terminalernas 21 och 22 i X7 och slinga 2 till terminalerna 19 och 20. Slinga 3 på kortet som ansluts till X4 (1:4) på kortet som ansluts till terminalerna43 och 44 i X7 och slinga 4 till terminalerna 41 och 42. OBS: Var uppmärksam på stiftanslutningarna under montage av korten. När strömmen slås på, bekräftar den röda LED (6:2) det riktiga montaget. 6:7 6:6 6:5 6:4 6:3 6:2 6:1 Fig. 6 - DP 239 B. INDIKERINGAR RESET-knappen (6:1) FÅR EJ ANVÄNDAS när kortet är anslutet eftersom detta stör kommunikationen mellan kortet och microkontrollern. Denna knapp används endast under tillverkningen. I händelse av problem med DP eller ofrivillig användning av knappen, måste logiken återstartas genom att strömmen slås av i minst 2 sekunder. Tänd röd LED 2 (6:2) indikerar att kortet är I fuktion. Grön LED 3 (6:3) indikerar status på slinga 1 på kort DP139 och DP239. Grön LED 1 (6:4) indikerar status på slinga 2 på kort DP239. Indikeringar med grön LED: Ansluten slinga: Är tänd under tiden den ställs in när strömmen slås på och under drift när fordon indikeras. Ej tänd vid vila. Om problem uppstår: t ex vid brott på slinga, blinkar den varje sekund för att indikera fel. Frånkopplad slinga: Tänds när strömmen slås på, släcks, tänds igen under 1 sekund, slocknar och förblir avslagen. 19

20 C. INSTÄLLNINGAR DIP-switcharna SW1 (6:5) på detektor 1 och SW4 (6:6) på detektor 2 (endast på kort DP239) ställer en eller båda sensorerna för funktioner enligt tabell nedan. DIP 1 DIP 2 DIP 3 Funktioner OFF OFF OFF Inaktiv ON OFF OFF DPO OFF ON OFF Ej ansluten ON ON OFF DPFS-S-F OFF OFF ON DPFS-O-F ON OFF ON DPS-S OFF ON ON DPS-O ON ON ON DPI DIP-switch SW3 (6:7) ställer in I²C-adressen, känsligheten och frekvensen på slingorna. I²C-adress: När ett eller två kort är monterade på X3 och/ellor X4, är det viktigt att kunna känna igen och differentiera dom under programmeringen av sensorerna. Adress Low motsvarar sensor 1 och 2 (funktion DP1-DP2). Adress High motsvarar sensor 3 och 4 (function DP3-DP4). De första 4 DIP-switcharna på SW3 (6:7) bestämmer val av adress: DIP 1 DIP 2 DIP 3 DIP 4 Address OFF OFF OFF OFF DP1 (DP139) eller DP1 och DP2 (DP239) Adress Low ON OFF OFF OFF DP3 (DP139) eller DP3 och DP4 (DP239) Adress High Inställning av känslighet Inställning av frekvens DIP 5 DIP 6 Känslighet slinga 1 OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg DIP 7 DIP8 Känslighet slinga 2 OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg DIP 9 DIP 10 Frekvens OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg OBS: Efter varje förändring av inställning på DP-korten är det nödvändigt att återställa logiken genom att slå av strömmen 1 sekund. 20

21 AS1225-kortet AS1225-kortet tar hand om en eller två externa potentialfria kontakter som anslute I stället för slingor på samma sätt som de vanliga sensorerna (DPI, DPO, DPFS, DPS). Till exempel: kontakten från en extern detektor eller från en fotocell. AS1225-kortet ansluts till X3 (1:3) eller/och X4 (1:4) på AS1200-kortet. A. ANSLUTNINGAR Funktionerna och anslutningen av externa kontaker beror på adressen som tilldelats varje kort enligt tabellen i kapitel Sensorkort Kontakt 1 på kortet som monterats i X3 (1:3) måste anslutas till terminal X7 21 och 22 och kontakt 2 till terminal X7 19 och 20. Kontakt 3 på kortet som monterats i X4 (1:4) måste anslutas till terminal X7 43 och 44 och kontakt 4 och kontakt X7 41 och 43. 7:2 7:1 7:8 7:7 7:6 7:3 7:5 7:4 Fig. 7 B. INDIKERINGAR LED LD3 (7:6) tänds om strömmen är påslagen. Tänd LED LD1 (7:7) indikerar att ingång 1 är aktiverad. Tänd LED LD2 (7:8) indikerar att ingång 2 är aktiverad. Aktivering av en ingång motsvaras av slutning av NO-kontakten eller oppning av NC-kontakten C. INSTÄLLNING Bygeln JP1 (7:3) bestämmer I²C-adress på kortet: höger sida Low; vänster sida High. Bygel J1(7:4) eller JP2 på några kort, ställer in val av NO eller NC för ingång 1. Om den är placerad på sidan av den kontinuerliga linjen på kortet är ingången NC; om inte, är ingången NO. Bygeln J2 (7:5) eller JP3 på några kort, ställer in val av NO eller NC för ingång 2. Om den är placerad på sidan av den kontinuerliga linjen på kortet är ingången NC; om inte, är ingången NO. OBS: Normalt har sensorerna som används med AS1225-kortet potentialfria kontakter och att ansluta den till X7 och X8 på AS1200-kortet förorsakar normalt inga problem. 21

22 Om sensorer med öppna kollektorer är installerade, måste polariteten på anslutningsblocken X7 och X8 respekteras enligt tabell nedan: Terminal 19 Jord Extern kontakt 2 på kort på X3 Terminal 20 Signal Extern kontakt 2 på kort på X3 Terminal 21 Jord Extern kontakt 1 på kort på X3 Terminal 22 Signal Extern kontakt 1 på kort på X3 Terminal 41 Jord Extern kontakt 4 på kort på X4 Terminal 42 Signal Extern kontakt 4 på kort på X4 Terminal 43 Jord Extern kontakt 3 på kort på X4 Terminal 44 Signal Extern kontakt 3 på kort på X4 För att förse en sensor med 24V DC, anslut plus till 1 eller 2 på X8 på AS1200-kortet (max. 150mA). DIP-switcharna SW1 (7:1) för ingång 1 och SW2 (7:2) för ingång 2 ställer in funktionerna (på samma sätt som DP) enligt tabell nedan: DIP 1 DIP 2 DIP 3 Funktioner OFF OFF OFF Inaktiv ON OFF OFF DPO OFF ON OFF Ej ansluten ON ON OFF DPFS-S-F OFF OFF ON DPFS-O-F ON OFF ON DPS-S OFF ON ON DPS-O ON ON ON DPI*. * Denna funktion, som inte orsakar någon bomrörelse, ordnar information via reläerna REL1 (1:20) och REL2 (1:21) på AS1200-kortet eller via reläerna REL1 (8:5) och REL2 (8:6) på AS1220-kortet, enligt det valda programmet. 22

23 3. AS Allmänt AS1220-kortet möjliggör kontroll av elektromagnetiskt/elektromekaniskt bomstöd, trafikljus (rött och grönt ljus som visar användare vad dom kan göra eller måste göra), varningsljus, information copy-out (se kapitel [ EEPROM Parametrar] samt för styrning an ytterligare en slavbom (master-slav utförande). 8:4 8:6 8:5 8:3 8:1 8:2 Fig. 8 Kortet har 4 ingångar på anslutning X2 (8:1) och 5 utgångar på anslutning X3 (8:2) inklusive en strömutgång på max. 24V DC 150 ma från AS1200-kortet, 2 utgångar 24V DC (transistor) och 2 reläer med NO kontakter. Anslutning X4 (8:3) är ingång för 24 VDC strömmatning från AS1048-kortet och inte från AS1200- kortet. 23

24 3.2. Tillbehör som ansluts till AS1220-kortet Elektromagnetiskt bomstöd Det elektromagnetiska bomstödet är alltid på utom under öppningsrörelsen. När öppningsimpulsen har givits, kopplas elektromagneten från. Efter en time-out som definieras av parameter nr 7, öppnar bommen. Elektromagneten aktiveras igen så snart som bommen är öppen. Användning av detta tillbehör kräver även ett AS1048-strömkort Elektromekaniskt bomstöd När bommen stänger, känner bomgränsläget av bommens närvaro och en elektromagnet påverkar regeln. För att öppna bommen kopplas elektromagneten ur. När elektromagnetens gränsläge känner av att bulten är fri, öppnar bommen.. Användning av detta tillbehör kräver även ett AS1048-strömkort Varningsljus Bommens varningsljus lyser alltid utom när bommen är öppen. Valet mellan fast eller blinkande ljus görs med DIP-switch 7 på SW3 (8:4). Användning av detta tillbehör kräver även ett AS1048-strömkort Detektering av bomarm Detta tillbehör väljs via DIP 8 på SW3 (8:4). När bomarmen slås ur sitt normal läge detekteras detta via en induktiv närvarosensor, öppnar bommen eller förblir open och informationen är tillgänglig via relä på AS1200-kortet enligt programmering av parameter 9 till 12 till värdet 16. När sensorn känner att bommen är på plats igen, återgår bommen automatiskt till normal funktion och motsvarande relä återgår Reläer på AS1220-kortet Reläernas funktion definieras med hjälp av Par. 8 i programmet. Funktion 1: för att styra trafikljus. Funktion 2: för att kopiera ut information. Funktion 3: för att styra en slavbom Funktion 1: Styrning av trafikljus Enkelt eller dubbelt trafikljus styrs av bommens rörelser och indikerar om passage är tillåten eller inte. Grönt ljus innebär att passage är tillåten, medan rött ljus innebär förbjuden passage. När två olika ljus skall användas för olika riktningar, måste öppningskommandot (kortläsare eller liknande) anslutas till AS1220-kortet för att bestämma infarts- eller utfartsriktningen. Detta kräver också användning av ett ytterligare kort AS1049 kort för dubbla ljusfunktioner (see chapter 6). 24

25 DIP-switch 1 på SW3 (8:4) på AS1220-kortet bestämmer valet av ett eller två trafikljus. Ett ljus: - REL 1 är tilldelat det gröna ljuset (passage tillåten). - REL 1 är tilldelat det röda ljuset (passage förbjuden). - val av passageriktning (infart eller utfart) via DIP2. - val av grönt ljus: fast (grönt) eller blinkande (gult) via DIP3. Två ljus: - REL 1 är tilldelat infartens tafikljus. - REL 2 är tilldelat utfartens trafikljus. - om reätet är påverkat, lyser grönt ljus. - om reläet inte är påverkat, lyser rött ljus. OBS: När öppningskommandot är anslutet till X7på AS1200-kortet, är passageriktningen att betrakta som infart. När en öppningsslinga är aktiverad, ärpassageriktningen att betrakta som utfart Funktion 2: Informationskopiering Den information som behövs, väljs genom att programmera Par. 9 för REL1 och Par. 10 för REL2 (se EEPROM parametrar) Funktion 3: Styrning av slavbom REL1 ger kommando för öppning och stängning och REL2 stoppar slavbommen som alltid måste fungera i Mode 1 (Se 2.3. Inställning av logikens parametrar) Anslutningar Anslutningar X4 (8:3): Matarström. Den nödvändiga positiva matarströmmen, som levereras av AS1048-kortet, är ansluten till terminal 51 och jorden till terminal 52. Terminal Användning 51 24V 52 Jord X2 (8:1): Ingångar Terminal 53 till 56 används för att ansluta infarts- och utfartläsare för att kunna styra riktningar, vid t ex gröna och röda trafikljus. Terminal 57 till 60 används för att ansluta elektromekaniskt bomstöd. Terminal Användning 53 Jord 54 Infartskommando (riktnng A) 55 Jord 56 Utfartskommando (riktning B) 57 Jord 58 Armnärvarokontakt (FCL), NO-kontakt 59 Jord 60 Gränsläge elektromekaniskt bomstöd, NFkontakt 25

26 X3 (8:2): Utgångar Terminal 61 är en 24V DC utgång från AS1200-kortet och är begränsad till 150mA. Terminal Användning 61 24V 150mA max. 62 Jord 63 Bomarmsljus 64 Jord 65 Elektromagnet på det elektromagnetiska bomarmsstödet eller solenoïd på det elektromekaniska bomstödet. 66 Relä 1 NO 67 Relä 1 Gemensam 68 Relä 2 NO 69 Relä 2 Gemensam Switch SW3 DIP nr Function OFF ON 1 Val av 1 eller 2 trafikljus 1 trafikljus 2 trafikljus 2 Val av trafikljusriktning (om endast ett) Infart Utfart 3 Grönt ljus (om endast ett) Fast Blinkande 4 Övergång till rött ljus Efter slinga På slinga 5 Elektromagnetiskt bomstöd Frånkopplat Inkopplat 6 Electromechanical tip support in operation Frånkopplat Inkopplat 7 Varningsljus (bomarm) Blinkande Fast 8 Bomarmsdetektering Frånkopplat Inkopplat LED-funktioner När LED är tända (gröna), har de följande funktioner: LD1 LD2 LD3 LD4 LD5 LD6 LD7 LD8 Infartskommando riktning A Infartskommando riktning B Bomarmnärvaro i det elektromekaniska bomstödet Aktivering av bulten I det elektromekaniska bomstödet Indikering av bomljus Kontroll av elektromagnetiska bomstödet REL1 påverkat REL2 påverkat 26

27 4. AS1206 9:1 9:2 9:3 9:4 Fig. 9 AS1206-kortet används enbart i 3-fasutförande. Matarströmmen ansluts till anslutningsblock X1 (9:1). Anslutningarna N och L (9:2) skickar enfas matarström till anslutning X1 (1:1) på AS1200-kortet. Kablarna som är fastlödda på X2 (9:3) för 24V DC kommandon är monterade på anslutningen X9 (1:9) på AS1200-kortet. X3 (9:4) är anslutningen för 3-fas motorn. Anslutning PE är ansluten till jord. Anslutningarna U, V och W motsvarar de 3 faserna. Anslutningarna C1 och C2 är de gemensamma punkterna på stjärnkopplingen (se Fig. 10). Motoranslutning U U C1-2 W V V W 3-fas 400V 230V Fig

28 Trefas 230 V Trefas 240 V W2 Grön Blå U1 TRIANGEL W1 Röd Gul U2 Vit Svart V2 V1 CONNECTOR X3 AS1206 P U V W C1 C2 Trefas 380 V Trefas 400 V Trefas 415 V + Nollal STJÄRNA U1 U2 Blå Gul W2 V2 Röd W1 Grön Vit V2 V1 Svart 28

29 5. AS :2 11:1 11:3 11:5 11:4 Fig. 11 AS1048-kortet levererar 24 VDC till AS1220-kortet för varningsljus, elektromagnetiskt eller elektromekaniskt bomstöd. J1 (11:1) är ingång för enfas 230V anslutningen. J2 (11:2) är 24 V DC utgångsanslutningen: Pin 1: Jord och Pin 2: +24 V. Kortet innehåller en säkring F1 T100 ma (11:3) och en säkring F2 T3.15 A (11:4). Röd LED (11:5) indikerar att strömmen är på. 29

30 6. AS :8 12:1 12:7 12:2 12:6 12:3 12:5 12:4 Fig. 12 AS1049-kortet används för att fördubbla kommandoreläerna på AS1200 och AS1220-korten vid användning av dubbla trafikljus (ljus i båda riktningarna). Det ansluts till AS1220-kortet för att definiera passageriktningen vid 2 ljus. F1 (12:3) Skyddssäkring på fas N spm passerar genom den gemensamma kontakten på REL1 och REL2. F2 (12:2) Skyddssäkring på fas L som lämnar ström till lamporna. REL1 (12:6) är impulsrelä för ljuset vid infart. REL2 (12:7) är impulsrelä för ljuset vid utfart. ANSLUTNINGAR X1 (12:5) Inkommande signaler kan komma från AS1200 eller AS1220. AS1200: Relä 1 på anslutningar 13, 14 eller 15. Relä 2 på anslutningar 16, 17 eller 18. AS1220: Relä 1 på anslutningar 66 och 67. Relä 2 på anslutningar 68 och 69. Ansluts på AS1049 plint X1 X2 (12:4) X3 (12:1) X4 (12:8) Anslutning för enfas strömmatningen. PE: Jord. L: Fas N: Nolla Utgångsanslutning för kontakterna från REL1 som används för att ansluta det gröna ljuset vid ett enkelt ljus eller för att ansluta det röd/gröna ljuset vid infart vid dubbla ljus (två riktningar). är impulsrelä för ljuset vid REL2 som används för att ansluta det röda ljuset vid ett enkelt ljus eller för att ansluta det röd/gröna ljuset vid utfart vid dubbla ljus (två riktningar). 30

31 7. Konsol AS1033 (under utveckling) Konsol för att styra, kontrollera inställningar eller att programmera AS1200-kortet. 8. AS1210 Fig :1 AS1210-kortet säkerställer en seriell RS232-anslutning (X2) och IrDa (ej tillgänglig ännu). Det ansluts till anslutning X6 (1:6) på AS1200-kortet och möjliggör anslutning mot en PC. 31

32 D1 v06 logik: inställningar Testknappar SW2 (1:13): öppenförreglering SW3 (1:14): stängdförregling 1:3 1:4 Inställning av logiken DIP-switcharna på SW4 (1:1) ställs in enligt följande: DIP 1-2 Val av bommens funktion (se tabell till höger). DIP 3 ON Intensivtest (öppning-stängning). DIP 4 ON Aktivering av strömavbrottsfunktion (extra tillbehör). DIP 5 ON Programmeringssteg på PC-skärm. Felsökning. DIP 6 ON Simulering av samtliga stoppimpulsers byglingar. DIP 7 OFF Fabrikstest. DIP 8 ON Programmering av EEPROM. DIP 1 DIP 2 Mode Kommentar Impulsöppning "Dead man": öppning genom att hålla öppnaknappen intryckt "Step-by-step": öppnaimpuls reverserar stängning Programmering av EEPROM 1. Notera befintlig inställning av logiken (DIP 1-7 på SW4 (1:15)). 2. Ställ DIP-switch 8 på SW4 (1:15) i läge ON. 3. Röd LED LD2 (1:17) blinkar sakta. 4. Ställ in parameternummer (Par. Nr) med DIP-switcharna in binär form (DIP1=1, DIP2=2, DIP3=4, DIP4=8, DIP5=16, DIP6=32 och DIP7=64; t ex: för att få 26: DIP 5, 4 och 2 ställs i läge ON.) 5. Tryck på programmeringsknappen SW5 (1:16). 6. Röd LED (1:17) blinkar snabbt. 7. Stll in värde (min-max) i binär form. 8. Tryck på programmeringsknappen SW5 (1:16). 9. Rödd LED (1:17) blinkar sakta. 10. För att ställa in ny parameter, gå tillbaka till steg Ställ in ursprunglig inställning på DIP-switcharna För att avsluta, ställ DIP 8 (1:15) i läge OFF. AS1200 1:15 1:16 1:17 1:13 1:14 1:8 1:7 X7 (1:7) och X8 (1:8) är 24V ingångar resp utgångar (anslutningar 1-2 och 13-18) med hög impedans (förbrukning på 10mA) som tillåter följande externa anslutningar: Plint nr 24V DC Användning Öppnaimpuls nr1 (NO) 4 Jord 5 Stängimpuls nr1 (NO) 6 Jord 7 Stoppimpuls nr1 (NC) (*) 8 Stoppimpuls nr1 (NC) (*) 9 Öppenförregling (NO) 10 Jord 11 Stängdförregling (NO) 12 Jord 13 Relä 1: gemensam 14 Relä 1: NC 15 Relä 1: NO 16 Relä 2: gemensam 17 Relä 2: NC 18 Relä 2: NO 19 Magnetslinga DP2; ansluts X3 enligt sid 2 20 Magnetslinga DP2; ansluts X3 enligt sid 2 21 Magnetslinga DP1; ansluts X3 enligt sid 2 22 Magnetslinga DP1; ansluts X3 enligt sid 2 23 Öppnaimpuls nr2 (NO) 24 Jord * Dessa ingångar måste byglas när de inte används. Plint nr Gränslägesbrytare (FC) öppen bom Användning 25 Öppnaimpuls nr3 (NO) 26 Jord 27 Stängimpuls nr2 (NO) 28 Jord 29 Stängimpuls nr3 (NO contact) 30 Jord 31 Stoppimpuls nr2 (NC) (*) 32 Stoppimpuls nr 2 (NC) (*) 33 Stoppimpuls nr 3 (NC) (*) 34 Stoppimpuls nr 3 (NC) (*) 35 Gränslägesbrytare (FC) (vev) V DC (strömmen går ut från logiken och passerar genom vevens gränslägesbrytare: när veven stopps in, öppnas kontakten och motorströmmen bryts) Jord 39 Gränslägesbrytare (FC) stängd bom 40 Jord 41 Magnetslinga DP4; ansluts X4 enligt sid 2 42 Magnetslinga DP4; ansluts X4 enligt sid 2 43 Magnetslinga DP3; ansluts X4 enligt sid 2 44 Magnetslinga DP3; ansluts X4 enligt sid 2 Par. nr Benämning Steg Min-Max Normalt Kommentar värde 1 Gångtid time-out 1s Om FCO eller FCF inte nåtts inom 30 s är bommen ur funktion (HS). 2 Ingen passage time-out 3 Efter passage time-out 4 Intensiv test time-out 5 Motorriktning time-out 6 Omstart vid HS (ur funktion) 7 Time-out före öppning (elektromagn. bomstöd) 8 Funktioner på AS1220 reläer Information för REL 1 AS1220 Information för REL 2 AS1220 Information för REL 1 AS1200 Information för REL 2 AS1200 1s 0 eller s 0 eller Denna time-out aktiveras så snart bommen öppnats. För att deaktivera den, ställ värdet på 0. 0 Denna time-out aktiveras innan stängning sker efter: a) att fordon lämnat DP b) stängimpuls eller brytning av öppetförregling utan DP. 1s Används vid test i fabrik. 100ms Paus före motorn (hindret) ändrar rörelseriktning I läge 0 är HS permanent och strömmen måste brytas först. I läge 1 startar bommen om vid öppnaimpuls. 100ms Denna time-out gör det möjligt att ställa in tiden mellan avmagnetisering av bomstödet och bommens öppning Trafikljus 2. Information copy-out på dry contact 3. Master-slave: styrning av annan bom DP1 2. DP2 3. DP3 4. DP4 5. Öppnaimpuls 6. Stängimpuls 7. Stoppimpuls 8. Öppenförregling 9. Stängdförregling 10. Bomstatus 11. Revolving light 12. Öppetgränsläge (FCO) 13. Stängdgränsläg (FCF) 14. Vevbrytare (FC) 15. Ur funktion (HS) 16. Swing-off bomarm 17. Räkning 1 riktning Räkning 1 riktning Räkning 2 riktning Räkning 2 riktning 2 13 Strömavbrott : när strömmen kommer tillbaka, öppnas bommen 1: om försedd med variabel hastighetskontroll (VSC) öppnas bommen Val av 1 eller 2 DP för räkning 1 (14) och 2 (15) Val av sensor vid fotocell DP väljs med hjälp av de 4 första DIP-switcharna, DIP 1 är DP 1, DIP 2 DP 2, etc. Automatic Systems / Intergate AB LogikD1konf.doc

33 Korten DP139/239 och AS1225 ansluts på X3 (1:3) (ingångar för DP1 och DP2) och X4 (1:4) (ingångar för DP3 och DP4). Varning: När dessa kort konfigureras, se till att inte trafikbommen av misstag kan skada någon. Använd öppenblockering eller annat säkert sätt. Kort DP SW1 (6:5) och SW4 (6:6) (endast DP239) konfigurerar aktuell enkel eller dubbel DP enligt tabell nedan. DIP 1 DIP 2 DIP 3 DP typ Ej aktiv DPO: Öppning Ingen funktion tilldelad DPSSF: säkerhet, stopp, stängning DPSOF: säkerhet, reversering, stängning DPSS: säkerhet, stopp DPSO: säkerhet, öppning DPI: information SW3 (6:7): Adress I²C DIP 1 DIP 2 DIP 3 DIP 4 Adress OFF OFF OFF OFF Kort DP1 och DP2 ON OFF OFF OFF Kort DP3 och DP4 6:7 6:6 6:5 6:1 Inställning av känslighet DIP 5 DIP 6 Kanal 1 känslighet OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg DIP 7 DIP 8 Kanal 2 känslighet OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg Inställning av frekvens DIP 9 DIP 10 Frekvens OFF OFF Hög OFF ON Mellanhög ON OFF Mellanlåg ON ON Låg Fig. 6 Board DP239 OBS: Efter programmering av DP-kort, måste logik D1 resettas genom att slå av huvudströmmen. Tryck ej på knapp (6:1): kommunikationen med AS1220 kan störas. Kort AS1225 3:2 3:1 3:3 3:5 3:4 Fig. 3 DIP-switcharna SW1 (3:1) för ingång 1 och SW2 (3:2) för ingång 2 konfigurerar de båda DP-korten enligt tabell nedan. DIP 1 DIP 2 DIP 3 DP typ Ej aktiv DPO: Öppning Ingen funktion tilldelad DPSSF: säkerhet, stopp, stängning DPSOF: säkerhet, öppning, stängning DPSS: säkerhet, stopp DPSO: säkerhet, öppning DPI: information Byglingen JP1 (3:3) visar adressen på aktuell DP. Dess läge är enbart viktigt när 2 st kort AS1225 används och då skall byglingen vara olika på korten. Byglingen JP2 (3:4) gör det möjligt att välja NO eller NC för ingång 1. If it is positioned on the continuous line, the entry is NC; if not, the entry is NO. Byglingen JP3 (3:5) gör det möjligt att välja NO eller NC för ingång 2. If it is positioned on the continuous line, the entry is NC; if not, the entry is NO. Förkortningar BLQF: stängdförregling BLQO: öppenförregling DP: magnetslinga FC: gränsläge FCF: gränsläge stängd bom FCO: gränsläge öppen bom FRB: stängande bom HS: ur funktion NC: normalt stängd NO: normalt öppen OVB: öppnande bom VSC: variabel hastighetskontroll
