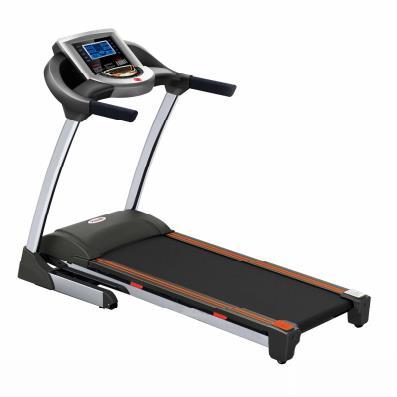

1 Säkerhetsinstruktioner Användarmanual - SV IN 9126 Motordrivet Löpband insportline T60i

2 Vi har haft säkerheten i åtanke när vi har designat och producerat denna produkt. Men om missnöje uppstår så var uppmärksam på dessa tips. Vi tar inget ansvar ifall en olycka sker när man följer tipsen. Träna i förhållande till din hälsa. Överbelastning eller fel träning kan skada din hälsa. När man springer bör du klä dig rätt. Använd inte för lösa kläder då de skulle kunna fastna. Använd träningsskor. Låt inte barn eller husdjur leka nära produkten för att undvika onödig skada. Denna maskin passar inte för barn. Ifall rörelsehindrade eller barn ska använda maskinen bör de följa instruktion från läkare eller förmyndare. Använd inte maskinen utomhus, i hög luftfuktighet eller i direkt solljus. Dra ur kontakten och behåll säkerhetsnyckeln när löpbandet inte används. Denna maskinen är anpassad för hemmaträning och inte anpassad för professionell träning eller test. Den är inte heller anpassad för medicinskt bruk. Pulsräknaren på denna maskinen ska inte användas medicinskt. Om strömkabeln är skadad, fråga då tillverkaren eller någon professionell service om det är skaderisk. Var vänlig kolla alla delar innan användning. Kolla så att alla muttrar och skruvar sitter fast ordentligt. Placera löpbandet på en fast, ren och platt yta. Kolla också så att inget vasst, vatten eller något varm är nära maskinen. Sluta träna omedelbart och rådfråga din läkare om du känner dig yr, överbelastad, ont i bröstkorgen eller andra symptom. Se till att inga händer är nära de delar som rör sig. Sätt inte händer eller fötter under bandet. Endast en person får använda bandet samtidigt. Använd endast reservdelar från oss. Andra reservdelar kommer inte att accepteras. Maskinen tål inte vikt över 150kg Kontakta läkare innan du springer om du har någon av följande sjukdomar eller hälsoläge: 1. Kardiomypati, hypertoni, sockersjuka, andningssjukdom, om du röker, andra kroniska sjukdomar eller något som kan förhindra vanlig löpning. 2. Om du är över 35 år gammal och väger mer än det normala. 3. Gravida eller ammande kvinnor. Speciella säkerhetstips Använd ett godkänt vägguttag, om det inte är godkänt, be en elektriker om hjälp och gör ingenting själv. Volttalet för denna maskin är 220V-240V AC Låt inte strömkabeln nudda vid det rullande bandet och lägg den inte på bandet heller. Använd inte strömkabeln om den är skadad. Dra ut strömkabeln från väggen innan städning, flyttning eller reparation av bandet. Packningsdetaljer Varning: installera produkten försiktigt och undvik att skada någonting.

3 Notera: 1) Läs noga igenom instruktionerna innan montering och använd enligt instruktionerna. 2) Kolla alla komponenter i paketet. 3) Ta bort allt papper och paketering. 4) Kolla så att alla delar finns med, Om någon del fattas, hör av dig till återförsäljaren. Ram Mätare Skydd för botten Skydd för mätaren Påse för verktyg Påse för verktyg Insektsnyckel 1st Skiftnyckel 1st Mutter 4st Paraplyformad skruv M8*20 6st Paraplyformad skruv M8*60*15 2st Paraplyformad stjärnskruv M4.2*15 4st Bricka 8st Smörjmedel Säkerthetsnyckel Mp3 sladd Paraplyformad skruv M4*20 4st Sprängskiss Alla dessa delar används i installationen och alla delar är listade i tabellen nedan.

4 Komponentlista Nr. Komponent Antal Nr. Komponent Antal 1 Basram 1 28 Lång stötfångare 4 2 Ram 1 29 Lokaliseringsplatta för dekorativa 8

5 pärlor 3 Vänster pelare 1 30 Gummihjul 2 4 Höger pelare 1 31 Övre skydd av mätare 1 5 Ram för instrumentpanel 1 32 Mätarpanel 1 6 Lutande ram 1 33 Höger skydd för upprätt läge 1 7 Tryckstång 1 34 Vänster skydd för upprätt läge 1 8 Motorns stator 1 35 Nedre skydd a mätare 1 9 Främre rulle 1 36 Skyddsplast 1 10 Bakre rulle 1 37 Säkerhetsnyckel 1 11 Motor 1 38 Skumfodral 2 12 PCB 1 39 Pulssensorer 2 13 Motor för lutning 1 40 Övre kontrollpanel 1 14 Löpband 1 41 Högtalare 2 15 Löpbräda 1 42 Fotoelektrisk sladd 1 16 Drivrem 1 43 Övre kommunikationssladd 1 17 Övre skydd för motor 1 44 Nedre kommunikationssladd 1 18 Dekorativa pärlor 2 45 Röd anslutningssladd 1 19 Vänster löpbandsjustering 1 46 Röd anslutningssladd 1 20 Höger löpbandsjustering 1 47 Grön anslutningssladd 1 21 Säkerhetsspänne för basram och ram 1 48 Strömkontakt 1 22 Regleringsmatta 2 49 Rör för säkerhetsnyckel 1 23 Vänster skydd för botten 1 50 Mp3 modul 1 24 Höger skydd för botten 1 51 Strömbrytare 1 25 Hanteringshjulset för basen 2 52 Överbelastningsskydd 1 26 Nedre skydd för motor 1 27 Stötfångare 4 Löpbandets struktur

6 Instruktioner för montering Steg 1: Sätt fast pelarna på huvudramen a) Dra kommunikationssladden igenom höger pelare. b) Sätt pelaren på huvudramen. Använd 2st M8*20 skruvar med 2st brickor och två stycken M8*60 skruvar med 2st brickor, använt 2st muttrar för att fästa pelaren (löst). Steg 2: Sätt fast mätaren på pelarna.

7 a) Sätt skyddet för mätaren på pelarna. b) Se till att kommunikationssladdarna kopplas ihop rätt. c) Fäst mätaren på röret Använd 4st M8*20 skruvar med 4st brickor, använd 2st muttrar för att fästa mätaren (löst). d) När strömmen är igång, tryck på Start. Om allting fungerar bra kan du nu skruva åt muttrarna i de tidigare stegen. e) Använd 4st ST4.2*15 för att fästa skyddet för mätaren. Steg 3: Montera skydden för botten Använd 4st M4*20 skruvar för att sätta fast skydden på varje sida. Steg 4: Ta bort skruven för basramen

8 Användning Strömknapp Sätt i strömkontakten i kontakten och sätt på maskinen. Knappen borde tändas och do kommer att höra en röst Di. Du kommer också se att ljuset på mätaren är tänt. Säkerhetsnyckel Maskinen kommer endast att fungera om säkerhetsnyckeln är i rätt position. Se till att den andra änden av säkerhetsnyckeln är fäst i dina kläder. på detta vis så kan du när som helst dra ur säkerhetsnyckeln och maskinen kommer att stanna ifall en farlig situation uppstår. Vill du starta maskinen igen så sätt tillbaka säkerhetsnyckeln. Fälla upp och ner Fälla upp:

9 Att fälla upp bandet sparar plats. Innan uppfällning ska bandet stängas av och kontakten ska dras ur. Använde händerna för att lyfta löpbrädan tills den låser sig. Fälla ner: Sätt en fot på stången som är på marken och dra i löpbrädan med händerna. Löpbrädan kommer sedan långsamt att falla mot marken. Instruktioner för kontrollpanel Teknisk info

10 Knappar Startknapp: Tryck på Start knappen så kommer det bli en 3 sekunders nedräkning som visas på skärmen. Efter nedräkningen så kommer bandet att börja röra sig med en hastighet på 1.0 km/h Stoppknapp: Tryck på Stop knappen när bandet rör sig så kommer det börja att gå långsammare för att sedan stanna hel. Reset: Tryck på stoppknappen två gånger efter varandra så kommer maskinen att återställas och du kan starta en annan övning genom att tryck på Start PROG. knapp: När maskinen är redo, tryck på PROG knappen och välj mellan P1-P99 eller FAT P1-P99 är förinstallerat program och FAT är kroppsfettstest. När du har valt, tryck på Start för att sätta igång programmet! MODE knapp: När maskinen är redo, tryck på knappen MODE så kan du välja mellan 30:00, 1.0 eller :00 är en nedräkning 1.0 är distansräkning och 50 är kalorinedräkning. När du har valt, tryck på Start för att starta.

11 SPEED+ knapp: När maskinen är redo, används den för att välja viss data. Under tiden man springer så används knappen för att öka hastighet med 0.1 km/h per knapptryck. När man håller inne knappen i mer än 0.5 sekunder så kommer hastigheten öka successivt SPEED- knapp: När maskinen är redo, används den för att välja viss data. Under tiden man springer så används knappen för att minska hastighet med 0.1 km/h per knapptryck. När man håller inne knappen i mer än 0.5 sekunder så kommer hastigheten minska successivt INCLINE upp/ner knapp: När maskinen är redo så använde de för att välja viss data. Under tiden man springer används knappen för att justera lutning med 1% skillnad för varje knapptryck. När man håller inne knappen i mer än 0.5 sekunder så kommer lutningen att öka/minska successivt SPEED direktknapp: Använd denna knapp för att direkt kunna ändra hastigheten mellan 5km/h, 10km/h och 15km/h INCLINE direktknapp: Använd denna knapp för att direkt kunna ändra lutningen mellan 5%, 10% och 15% DISPLAYFÖNSTER

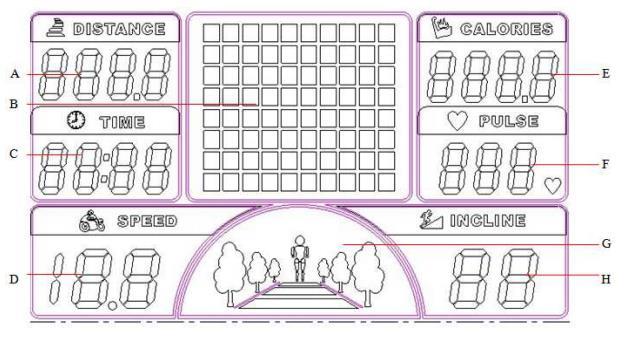

12 A B C D E F G H Visar löpdistans Visar programbild Visar löptiden Visar löphastigheten Visar kalorier Visar puls Visar bana Visar specifik lutning DETALJERADE INSTRUKTIONER

13 Snabbstart (för manuellt läge) Sätt igång strömknappen och sätt säkerhetsnyckeln i rätt position. Tryck på Start knappen, det kommer att komma en 3 sekunders nedräkning på displayen! När nedräkningen är klar kommer bandet att starta med en hastighet på 0.1km/h. Anpassat efter dina behov så kan du använd SPEED+, SPEED- för att ändra hastighet och använd INCLINE upp och INCLINE ner för att ändra lutning. När du sätter dina händer på styret i 5-8 sekunder så kommer sedan pulsen att visas på skärmen. Manuellt läge När maskinen är redo, tryck på Start så kommer bandet börja rulla med en hastighet på 1.0km/h och en lutning på 0%. Det andra fönstret kommer börja räkna upp från 0. Du kan ändra hastighet och lutning med INCLINE direct key, SPEED direct key, INCLINE, INCLINE, SPEED+, SPEED-. När maskinen är redo, tryck på MODE för att komma in i nedräkningsläge. Fönstret Time visar 30:00 och lyser upp, du kan trycka på INCLINE, INCLINE, SPEED+, SPEED- för att ändra tiden När man är i distansnedräkningsläge, tryck på MODE. Fönstret DIST visar då 1.0 och lyser upp, du kan trycka på INCLINE, INCLINE, SPEED+, SPEED- för att ändra distans När man är i kalorinedräkningsläge, tryck på MODE. Fönstret CAL visar då 50 och lyser upp, du kan trycka på INCLINE, INCLINE, SPEED+, SPEED- för att ändra kalorier När man är färdig med inställningarna tid, distans, eller kalori, så kan man trycka på Start för att starta maskinen. Då kommer det att vara en nedräkning på 3 sekunder som visas på skärmen! Efter nedräkningen så kommer bandet att börja rulla med en hastighet på 1.0km/h. Då kan du trycka på INCLINE, INCLINE, SPEED+, SPEED- för att justera lutning och tid. Trycker du på Stop så kommer maskinen långsamt att stanna. Inbyggt program Det finns 99st inbyggda program P1-P99. När maskinen är redo, tryck och håll in PROG -knappen. Fönstret PROGRAM kommer då att visa P1-P99. P1-P99 är inbyggda program. Efter att du valt ett specifikt program tryck på MODE, fönstret Time kommer att visa 30:00 och lysa, du kan trycka på INCLINE, INCLINE, SPEED+, SPEED- för att välja träningstid 5:00-99:00. Efter det är inställt, tryck på Start för att sätta igång bandet. De inbyggda programmen har 16 delar, tiden för varje del=tiden du valt/16. När maskinen kommer in i nästa del så kommer ett ljud Bi-Bi-Bi för att påminna dig om att hastighet och lutning kommer att ändras efter det inbyggda programmet oavsett om du har tryckt på INCLINE, INCLINE, SPEED+, SPEED- för att ändra hastighet och lutning under tidigare delar. När man är klar med ett program så kommer ett ljud Bi-Bi-Bi, maskinen kommer att börja stanna långsamt och texten End kommer att visas på skärmen. 5 sekunder senare är maskinen redo. Dataspann Parameter Inställt spann Visat spann

14 Tid (minut:sekund) 5:00-99:00 0:00-99:59 Lutning (%) Hastighet (KM/H) Distans (KM) Puls (slag/minut) N/A Kalorier (cal) Kroppsfettstest När maskinen är redo, håll inne PROG knappen för att komma till FAT. Tryck MODE knappen och där ska F-1, F-2, F-3, F-4, F-5 (F-1-- SEG, F- 2-- AGE, F-3-- HEIGHT, F-4-- WEIGHT, F-5-- FAT) komma upp på displayen. Tryck INCLINE, INCLINE, SPEED+, SPEED- för att välja. När valet är gjort, tryck på MODE för att komma in i FAT. Sätt handen på pulsmätaren i 5-7 sekunder, så kommer du se ifall din vikt och längd stämmer (endast som referens och kan inte användas medicinskt). Strömsparläge Vår maskin har strömsparläge. När maskinen är påslagen i tio minuter utan att man har tryckt på någon knapp, så kommer maskinen att gå in i strömsparläge och displayen släcks. Du kan sedan trycka på vilken knapp som helst för att maskinen ska vara redo. UNDERHÅLL Justering av löpbandet Identifiering för hur hårt man ska spänna bandet och V-bälte När bandet slirar, vänligen följ dessa steg för att veta vilket band som behöver dras åt.

15 a) Dra ur all strömförsörjnung till maskinen och skruva av och ta bort basskyddet. b) Välj hastighet till runt 3km/h, ställ dig på bandet och försök till din bästa förmåga att få bandet att stanna. Om bandet och den främre rullen stannar, fast motorn är igång så är det poly V- bältet som behöver justeras. c) Välj hastighet till runt 3km/h, ställ dig på bandet och försök till din bästa förmåga att få bandet att stanna. Om bandet stannar men den främre rullen fortfarande rullar så behöver löpbandet justering. Justering av poly V-bälte a) Dra ur kontakten till maskinen och ta bort det det nedre skyddet. b) Lossa alla fyra skruvarna till motorn, justera V-bältets spänningskruvar åt klockans håll och skruva sedan åt de fyra skruvarna för motorn igen. Justering av löpbandet a) Sätt hastigheten till 6km/h för löpning b) Vrid på de båda skruvarna som spänner bandet längs bak på bandet, på både höger och vänster sida åt klockans håll med hjälp av en skruvmejsel (DIagram 1 och Diagram 2). c) Om bandet fortfarande slirar efter justeringen så repetera stegen ovan. Spänn löpbandet (Diagram 1) Lossa löpbandet (Diagram 2) Justeringssteg om bandet avviker Bandet kommer att avvika mer eller mindre efter en viss tids användning. Då kommer det att behöva justeras enligt följande steg: a) Placera löpbandet på ett rakt golv och välj hastigheten 6km/h. b) Om bandet avviker åt höger så ska skruven som sitter på höger sida dras ett halvt varv åt klockans håll. Justera sedan skruven på vänster sida ett halvt varv motsatt klockans håll. (Se Diagram 3) c) Om bandet avviker åt vänster så ska skruven som sitter på vänster sida dras ett halvt varv åt klockans håll. Justera sedan skruven på höger sida ett halvt varv motsatt klockans håll. (Se Diagram 4) d) Om bandet fortfarande avviker, repetera stegen ovan. Justering om bandet avviker åt höger (Diagram 3) Justering om bandet avviker åt höger (Diagram 3) Smörjning av löpbrädan- Siliconolja finns med (vit flaska) Löpbandet är nytt och har smörjts på fabriken. Smörjning är därför inte nödvändigt direkt efter köpet. Smörjning bör göras regelbundet efter köpet. Friktionen mellan löpbrädan och bandet har en stor effekt på löpbandets livslängd. Så var vänlig gör detta regelbundet (varje månad). Steg 1. Koppla ur strömmen till maskinen och lossa bältet (skruvar längst bak på bandet)

16 Steg 2. Efter att skruvarna ärt lossade, lyft upp bandet och rengör mellan bandet och brädan. Kläm på flaskan med siliconolja som följde med maskinen och sprid ut det jämnt över hela brädan. Steg 3. Efter smörjning, skruva tillbaka skruvarna längst bak på bandet tills bandet är tillräckligt spänt. Späll lika mycket på varje sidaoch när det nästan är helt spänt, kör bandet med hastigheten 1km/h och utan någon last. Justera skruvarna bak på bandet så det blirr centrerat. Kör bandet sedan på 5km/h i 3 minuter. Steg 4. Stanna löpbandet och börja gå på det med en hastighet på 5km/h. Finjustera skruvarna så att bandet går mjukt med din vikt. STÄDNING a) Stäng av strömmen till löpbandet innan du städar det. b) Torka av dammet som samlas på löpbrädan regelbundet. c) Rengör ramen och löpbandet med en trasa med lite såpa, använd inte medel som nafta (se till att allt är torrt innan användning). d) Ta av skyddet varannan månad och damsug inuti för att ta bort dammet som samlas under skyddet. (Dammet skulle kunna göra att kretskortet kortsluter) FÖRSIKTIGHETSÅTGÄRDER, FÖRVARING Försiktighetsåtgärder Kolla alltid så att kontakten är utdragen innan städning eller underhåll. Förvaring Löpbandet borde deponeras inomhus annars finns det risk för fukt. Vatten kan inte hällas över löpbandet och ingenting kan sättas fast på löpbandet. Håll gärna luften lite fuktig under vintern. Undvik stora statiskt elektriska stötar vid bandet, då det kan skada eller förstöra mätare. Nr. Problem Orsak Lösning 1 Löpbandet kan inte startas Säkerhetsnyckeln är inte i rätt position Sätt säkerhetsnyckeln i rätt position

17 Den elektiskta stömbrytaren är satt på 0 Den elektiskta stömbrytaren är satt på 1 2 Mätaren visar inget Kommunikationssladden är inte ansluten bra Den över kommunikationen är sönder 3 Puls kan inte visas Polen för puls är inte tillräckligt fuktig Störs av elektromagnetism 4 Lutningen fungerar inte Kabeln till motorn är inte korrekt ansluten Demontera mätaren och kolla så att alla sladdar sitter som de ska Byt ut den! Blöt ner den med vatten eller linsvätska för kontaktlinser Var inte nära elektromagnetism Ta bort skyddet för motorn och dra ut och sätt in kontakten igen 5 Bandet rör sig snabbare/långsammare än vad som är inställt Inte justerat Justera det 6 Bandet slirar Bandet är inte spänt nog Läs justering av poly-v bälte 7 Bandet går snett Bandet är inte justerat Läs justering om bandet avviker 8 Felmeddelande E0 på skärmen 9 Felmeddelande E01 på skärmen 10 Felmeddelande E02 på skärmen 11 Felmeddelande E03 på skärmen 12 Felmeddelande E04 på skärmen 13 Felmeddelande E05 på skärmen Problem med säkerhetsnyckeln Ingen signal från sensorerna Fel med PCB Problem med hastigheten Problem med kommunikationssladd Överströmsskydd Kolla säkerhetsnyckeln kolla om sladden från pulssensorerna är skadad eller söndrig Byt PCB Om detta dyker upp när hastigheten är inställd på över 8km/h beror det på överbelastning eller söndrig löpbräda. Kolla band och bräda och prova att smörja lite om hastigheten inte överstrider 8km/h så byt PCB eller motor. Kolla alla anslutningar, om det ser bra ut så byt sladden Kolla om den överladdar Kolla om motorn kan köras normalt, om inte byt motor Kolla om PCB är sönder, om

18 14 Felmeddelande E06 på skärmen 15 Felmeddelande E07 visas på skärmen 16 Felmeddelande E08 visas på skärmen 17 Felmeddelande E10 visas på skärmen 18 Felmeddelande E12 visas på skärmen Problem med motor Överbelastningsskydd Överhettningsskydd Överspänningsskydd Lutningsalarm den är sönder byt PCB Kolla voltantal, använd det vanliga voltantalet Kolla om sladdar är ansultna, byt motor, byt PCB Om maskinen inte är överbelastad, prova med att smörja brädan, byt brädan eller bandet, fungerar inte detta så byt PCB Stäng av maskinen och vänta på att den ska kallna. Händer detta i normal temperatur, byt PCB Kolla om spänningen är normal Kolla VR sladd, AC sladd, sladden till motorn som styr lutning och PCB om de är skadade. Efter undersökning, starta om PCB Kan du inte lösa problemet på egen hand så kontakta din återförsäljare så snabbt som möjligt.
