GRUNDFOS INSTRUKTIONER. Multilift MSS. Monterings- och driftsinstruktion. Other languages.

Transkript

1 GRUNDFOS INSTRUKTIONER Multilift MSS Monterings- och driftsinstruktion Other languages

2 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion Översättning av den engelska originalversionen INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 2 2. Leveransomfattning 2 3. Allmänt Användningsområden 3 4. Transport och förvaring 3 5. Produktbeskrivning Avloppspumpstation Styrenhet LC Installation av avloppspumpstation Allmänt Riktlinjer för installation av avloppspumpstation Rekommenderade steg för mekanisk installation av avloppspumpstation Installation av styrenhet LC Placering Mekanisk installation Elanslutning Inställning av LC Kopplingsscheman Igångkörning Underhåll och service Elektriskt underhåll Rengöring av nivågivaren Föroreningar i avloppspumpstationen eller dess komponenter Felsökning Tekniska data Avloppspumpstation Styrenhet LC Destruktion Symboler som förekommer i denna instruktion Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Dessa instruktioner måste följas för explosionsskyddade pumpar. Om dessa säkerhetsinstruktioner inte följs finns risk för funktionsfel eller skador på utrustningen. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 2. Leveransomfattning Grundfos avloppspumpstationer Multilift MSS levereras kompletta med uppsamlingstank, pump, nivågivare, backventil (beroende på typ) samt styrenhet LC 220. Givare och pump är anslutna till styrenheten med 4 eller 10 m slang och kabel. Dessutom medföljer en tillbehörspåse med följande delar: 1 st. monterings- och driftsinstruktion 1 st. adapterfläns för utlopp DN 80, med anslutningsstycke DN 100 (ytterdiameter 110 mm) 1 st. slang DN 100 och 2 klämmor för anslutning av utloppsrör 1 st. slang DN 50 och 2 klämmor för anslutning av ventilationsrör 2 st. expanderskruvar för montering av tank 1 st. tätningsmuff DN st. tätningsmuff DN 50 för membranpump, 1 1/2" anslutning eller inlopp DN 50 1 st. packningssats DN 80, 4 bultar M16 x 65, muttrar och brickor (galvaniserade). Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Användning av denna produkt kräver erfarenhet och kunskap om produkten. Personer med nedsatt fysisk, sensorisk eller mental förmåga får inte använda denna produkt, såvida de inte är under uppsikt eller har fått utbildning i att använda produkten av en person med ansvar för deras säkerhet. Barn får inte använda eller leka med den här produkten. 2

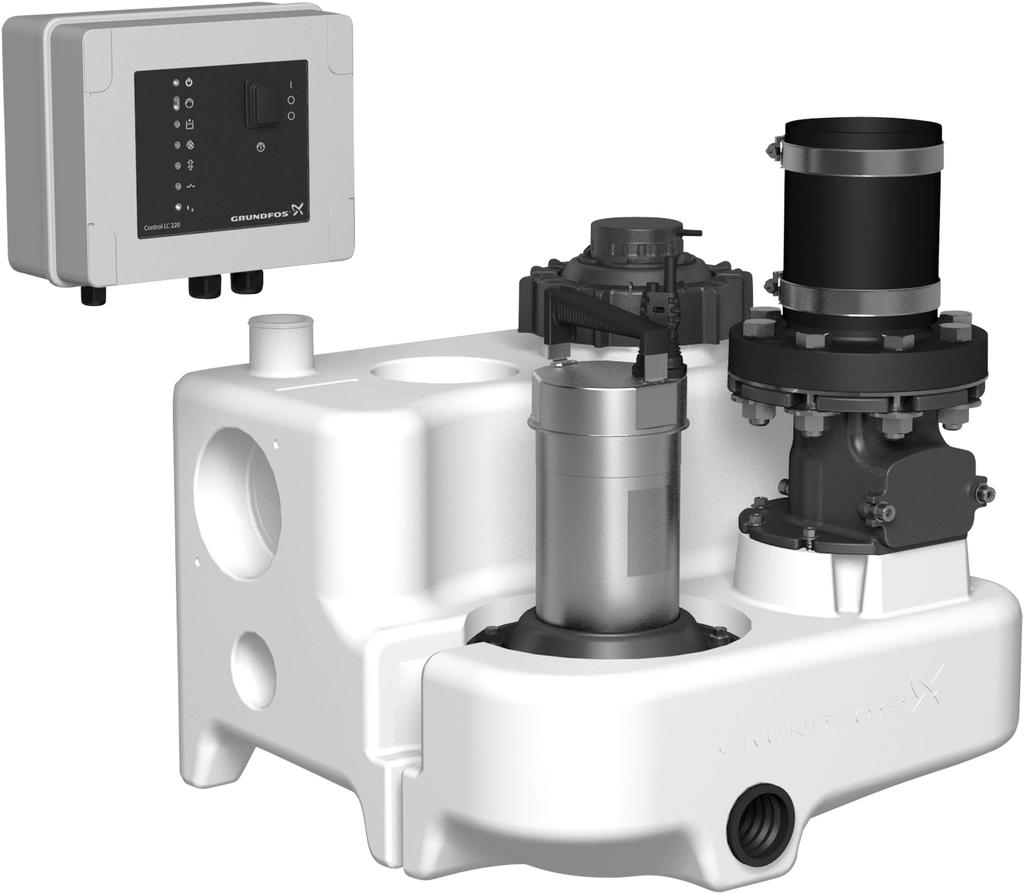

3 3. Allmänt Grundfos avloppspumpstationer Multilift MSS levereras kompletta med uppsamlingstank, pump, nivågivare, styrenhet LC 220 samt anslutningstillbehör. Backventil medföljer vissa versioner. Nedan ges en beskrivning av komponenterna. 3.1 Användningsområden Grundfos avloppspumpstationer Multilift MSS är avsedda för att samla upp och pumpa bort avloppsvatten från ställen som saknar självfall till avloppssystemet. Grundfos avloppspumpstationer Multilift MSS är avsedda för pumpning av följande vätskor: hushållsspillvatten gråvatten utan fekalier svartvatten med fekalier och spillvatten från vattentoaletter slamhaltigt vatten. Avloppspumpstationerna kan användas för att pumpa vätskor som innehåller fibrer, textilier, fekalier etc. från platser belägna på lägre nivå än avloppssystemet, till exempel i mindre bostadshus, flerfamiljshus, fritidshus etc. Pumpa inte regnvatten med avloppspumpstationerna Multilift MSS, av följande två skäl: Avloppspumpstationernas motorer är inte konstruerade för kontinuerlig drift, vilket kan krävas vid kraftiga regn. Regnvatten får enligt EN inte överföras till en avloppspumpstation inne i en byggnad. Kontakta Grundfos för råd i tveksamma fall. Överför inte följande substanser/typer av spillvatten med hjälp av en avloppspumpstation: fasta partiklar, tjära, stort sandinnehåll, cement, aska, papp, avfall, sopor etc. spillvatten från sanitetsinstallationer placerade ovanför nivån för högsta flöde (detta ska föras bort genom dräneringssystem med självfall enligt EN ) spillvatten som innehåller till exempel stora mängder fett från fritöser eller liknande. Svenska (SE) 4. Transport och förvaring TM Motorns lyftbygel är avsedd för lyft av enbart motorn. Använd aldrig lyftbygeln för att lyfta eller sänka hela avloppspumpstationen. Fig. 1 Multilift MSS, vy framifrån och bakifrån Anm. Lyft avloppspumpstationen vid uppsamlingstanken. Pos. Beskrivning 1 Pump med Vortexpumphjul 2 Lyftbygel för pump 3 Uppsamlingstank (44 liter) 4 Typskylt Backventil med inspektionslucka och dräneringsskruv för lyft av ventilklaff. Se fig OBS! MSS kan också levereras med adapterfläns endast för anslutning till extern backventil av standardtyp. 6 Skruvlock för inspektionsöppning för tryckrör och tank 7 8 Adapterfläns för utlopp DN 80, med anslutningsstycke DN 100 (ytterdiameter 110 mm) Anslutningsslang DN 100 (innerdiameter 110 mm) med två klämmor 9 Horisontella inlopp baktill, DN 100, 180 eller 250 mm ovanför golvet 10 Horisontella inlopp på sidan, DN 50/DN Vertikala inlopp, DN 50/DN Ventilationsanslutning, DN 50 (ytterdiameter 52 mm), öppen 13 Anslutning för manuell membranpump, DN 50 (innerdiameter 50 mm) 14 Fästpunkt Vid långvarig förvaring måste styrenheten LC 220 skyddas från fukt och värme. Efter längre tids förvaring bör pumpen ses över innan den tas i drift. Kontrollera att pumphjulet kan rotera fritt. 5. Produktbeskrivning Avloppspumpstation Multilift MSS beskrivs i följande avsnitt: avsnitt 5.1 Avloppspumpstation, som beskriver avloppspumpstation, uppsamlingstank, pump, backventil och nivågivare avsnitt 5.2 Styrenhet LC 220, som beskriver styrenheten och dess funktioner. I avsnitt 6. Installation av avloppspumpstation och de följande avsnitten behandlas dessa komponenter som en enda enhet. 3

4 Svenska (SE) 5.1 Avloppspumpstation Avloppspumpstationerna Multilift MSS levereras kompletta med dränkbara 1- eller 3-faspumpar anslutna till styrenhet LC 220 och försedda med nivågivare. Typnyckel, avloppspumpstation Exempel M SS Multilift avloppspumpstation SS = en pump Utgående effekt P 2 /100 [W] 1 = 1-fasmotor 3 = 3-fasmotor 2 = 2-polig motor 4 = 4-polig motor Typskylt, avloppspumpstation Uppsamlingstank Uppsamlingstanken är gas-, lukt- och trycktät och är tillverkad av spillvattenresistent polyeten (PE), och har alla erforderliga anslutningar för inloppsrör, utloppsrör, ventilationsrör och manuell membranpump, vilken finns som tillbehör. Uppsamlingstanken har alltså fem horisontella inlopp på tankens baksida och sidor (4 st. DN 100, 1 st. DN 50) och två vertikala anslutningar på tankens ovansida (1 st. DN 100, 1 st. DN 50). Inloppen på sida och baksida sitter 180 respektive 250 mm ovanför golvet för anslutning till direkt vägghängd eller golvplacerad toalett enligt EN 33 och EN 37. Ytterligare sanitetsanordningar kan anslutas till de andra anslutningarna. Uppsamlingstankens volym och effektiva volym (volym mellan start- och stoppnivå) framgår av nedanstående tabell: Inloppsnivå [mm] Total tankvolym [l] Effektiv tankvolym [l] Fig. 2 Typ Prod.-Nr. P. c. f Phases U 0197 I1/1 P DK Bjerringbro, Denmark Hz V A kw Serial no. Qmax Typskylt, avloppspumpstation Pos. Beskrivning 1 Typbeteckning 2 Produktnummer 3 Tillverkningskod, år och vecka 4 Frekvens [Hz] 5 Antal faser + spänning [V] 6 Spänning [V] 7 Fullastström [A] 8 Tillförd motoreffekt P1 [kw] 9 EAC- och CE-märkning 10 Driftsform 11 Serienummer 12 Max. flöde [m 3 /h] 13 Min. uppfordringshöjd [m] 14 Max. uppfordringshöjd [m] 15 Max. vätsketemperatur [ C] 16 Max. omgivningstemperatur [ C] 17 Vikt [kg] 18 Identifikationskod för den europeiska standarden 19 Anmält organ 20 Referensnummer för deklaration av prestanda Hmin Hmax T Med max T Amb max G Made in Germany m 3 /h m m C C kg TM Inställning till relevant inloppsnivå görs med en DIP-omkopplare på styrenhetens manöverpanel. Se avsnitt 7.4 Inställning av LC 220. Den fabriksinställda inloppsnivån är 250 mm ovanför golvet. För att minimera sedimentering är tankbotten fasad för att leda spillvattnet till pumpen Pump Pumphjulet är konstruerat som friströmshjul av Vortextyp, vilket säkerställer nästan helt oförändrade prestanda genom pumpens hela livslängd. Samtliga delar som kommer i kontakt med den pumpade vätskan är tillverkade av rostfritt stål. Pumpen har mekanisk axeltätning. Se ytterligare tekniska data i avsnitt 11. Tekniska data. 1-fasmotorer har driftskondensatorer. 1- och 3-fasmotorer skyddas av en termobrytare i lindningarna och ytterligare en termobrytare som stänger av motorn vid eventuell överbelastning. 3-fasmotorer: Om motorn ansluts med fel fasföljd ger styrenheten felindikering och hindrar pumpen från att starta. Se avsnitt Styrelement och indikeringslampor och fig. 8 för korrigering av fasföljdsfel. Anm. Motorn stoppas automatiskt vid överbelastning. Motorn startar automatiskt när den svalnat. Prestandakurvor finns i datahäftet, som kan laddas ned via QR-koden eller nedanstående länk: 4

5 Typskylt, pump Typskylten sitter på pumpen. TM Nivågivare Den piezoresistiva trycksensorn i styrenheten ansluts med en slang till tryckröret i tanken. Skruvlocket där slangen är ansluten har en anslutning för ett rör DN 100.Detta rör, tryckröret, sträcker sig ned i tanken. När vätskenivån stiger ökar lufttrycket inne i tryckröret och slangen och den piezoresistiva givaren omvandlar tryckförändringen till en analog signal. Styrenheten använder den analoga signalen för att starta och stoppa pumpen samt för att indikera högnivålarm. Tryckröret är fäst under skruvlocket och kan demonteras för underhåll eller service samt för invändig rengöring av röret. En O-ring säkerställer täthet. Slangen levereras med längder på 4 eller 10 meter. Slangen ska anslutas till styrenheten. Svenska (SE) Fig. 3 Typskylt, pump Pos. Beskrivning 1 Typbeteckning 2 Artikelnummer 3 Märkspänning 4 Frekvens 5 Märkström 6 Märkvarvtal 7 Nominell tillförd effekt 8 Vikt 9 Max. flöde 10 Max. lyfthöjd 11 Godkännanden 12 Vecka, år och dag för tillverkning 13 Max. vätsketemperatur 14 Max. installationsdjup 15 Effektfaktor 16 Isolationsklass 17 Kapslingsklass Backventil Backventilen DN 80 har en dräneringsskruv som lyfter den invändiga klaffen så att utloppsröret kan tömmas vid underhåll eller service. Ventilen är konstruerad och testad enligt EN Se fig. 4. Fig. 5 Skruvlock med slang och rör DN 100 TM Anm. Lossa låsmuttern något innan dräneringsskruven vrids. Tömningsskruv TM Fig. 4 Backventil 5

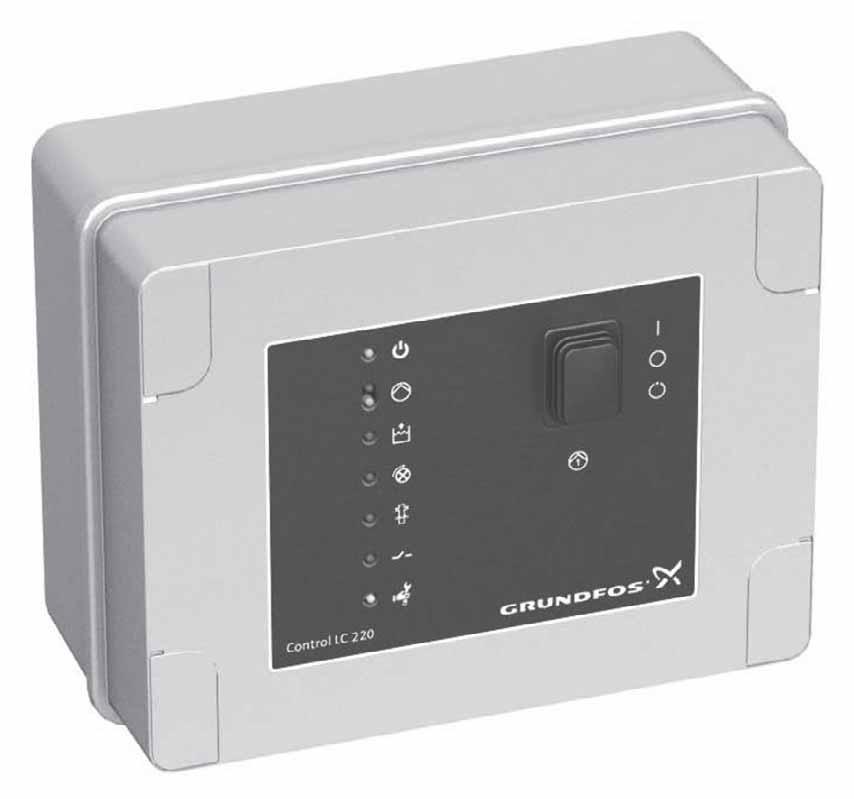

6 Svenska (SE) 5.2 Styrenhet LC 220 Nivåstyrenheten slår av och på pumpen i Multilift MSS beroende på den vätskenivå som uppmäts av den piezoresistiva analoga nivågivaren. När startnivån nås startas pumpen av styrenheten och när vätskenivån sänkts till stoppnivån stoppas pumpen. Larm avges vid hög nivå i tanken, givarfel etc. Typnyckel, styrenhet LC 220 Exempel LC LC 220 = typ av styrenhet 1 = styrenhet för en pump 2 = styrenhet för två pumpar Spänning [V] 1 = enfas 3 = trefas Max. driftström per pump [A] Typskylt, styrenhet LC 220 Aktuell styrenhet, driftspänning etc. framgår av typbeteckningen på typskylten, som sitter på styrenhetens sida Fig. 6 Styrenhet LC 220 för Multilift MSS Styrenheten LC 220 har följande funktioner: till/från-reglering av en spillvattenpump utifrån kontinuerlig signal från en piezoresistiv analog nivågivare automatisk motionskörning under långa stilleståndsperioder (24 timmar efter senaste drift) reservmatning från batteri i händelse av strömavbrott (tillbehör) val av automatisk larmåterställning (med DIP-omkopplare) val mellan två inloppsnivåer (med DIP-omkopplare) driftsindikering av: - spänning - pumpdrift - tid för service/underhåll (ställs in med DIP-omkopplare). larmindikering av: - för hög vätskenivå, vilket utlöser högnivålarm - detektering av fasfel eller fasföljdsfel för 3-faspumpar - givarfel - externt nivålarm - driftstidövervakning. Som standard har styrenheten LC 220 en larmsignalutgång för gemensamt larm och tre signalingångar för anslutning av en piezoresistiv givare, ytterligare en nivåvippa som reserv för de analoga givarna och ytterligare en nivåvippa för upptäckt av översvämmning utanför Multilift MSS. Avloppspumpstationer installeras ofta i en pumpgrop i källaren - byggnadens lägsta punkt. Vid inströmning av grundvatten eller om en vattenledning brister avger styrenheten ett larm. Om vätskenivån i pumpbrunnen stiger ovanför nivån för högnivålarm tänds motsvarande larmlampa och den inbyggda summern ljuder. Ett batteri (tillbehör) kan installeras för att aktivera ljudlarm (summer). Summern kan inte återställas utan ljuder så länge felet föreligger. Om spänningsförsörjningen bryts kan utgången för gemensamt larm, som är en potentialfri växlande kontakt, användas för att vidarebefordra larmsignalen till ett kontrollrum med hjälp av en extern strömkälla. PC-Tool kan anslutas för uppdateringar och ytterligare justeringar. Dessutom kan en logg med de senaste 20 felen visas, liksom antalet starter och driftstimmar (tillbehör). TM Type LC P.c Prod. No V01 UN 3x V~ 50/60Hz Serial No Contact max 250V max 3W Pump max 4A Contact max 2A Fuse max 16A G 1,8kg < 10 ka IP55 Amb.: 0 to 40 C Made in Germany 8 Fig. 7 Exempel på typskylt för LC 220 Pos. Beskrivning 1 Typbeteckning 2 Artikelnummer 3 Versionsnummer 4 Märkspänning 5 Effektförbrukning 6 Största tillåtna säkring 7 Vikt 8 Max. ingående pumpström 9 Vecka och år för tillverkning 10 Serienummer 11 Max. spänning vid kontaktor 12 Max. ström vid kontaktor Konstruktion Styrenheten LC 220 har alla komponenter, som reläer, manöverpanel och indikeringslampor, som behövs för indikering av driftsförhållanden och fel. Dessutom har den en nivåingång som aktiveras direkt via tryckröret i uppsamlingstanken. Slutligen har den också plintar för elanslutning och anslutning till pumpen samt en larmsignalutgång för gemensamt larm. Frontluckan låses med fyra bajonettlås. På vänster sida är låsen förlängda och förbundna med skåpets botten med gångjärnsbeslag TM

7 5.2.2 Styrelement och indikeringslampor I tabellen beskrivs funktionen hos de olika styrelementen och indikeringslamporna: Element Funktion Beskrivning Val av driftsform Indikering av status för spänningsförsörjning Driftsformen väljs med omkopplaren ON-OFF-AUTO, som har tre lägen: Läge I: Startar pumpen manuellt. Läge O: Stoppar pumpen manuellt Återställer larmindikeringar. Pos. AUTO: Automatisk drift. Pumpen startar och stannar beroende på signalen från nivågivaren. Grön indikeringslampa, anger att spänningsförsörjningen är aktiv. Fig. 8 Omkoppling av faser för 3-fasstyrenheter med fasvändare TM Svenska (SE) Indikering av pumpstatus Högnivålarm Röd och grön indikeringslampa, indikerar pumpstatus: Grön: Pumpen är i drift. Röd: Pumpfel. Röd indikeringslampa, indikerar hög vattennivå. Indikeringslamporna tänds om nivåsensorn uppmäter en viss nivå i uppsamlingstanken i automatiskt läge. Fel fasföljd Röd indikeringslampa för fasföljdsfel (3-faspumpar). Ändra fasföljden enligt anvisningarna i fig. 8. Larm för givarfel Röd indikeringslampa, indikerar att signalen är utanför mätområdet på cirka mm. Pumpen startas och ett högnivålarm aktiveras. Externt nivålarm Röd indikeringslampa, indikerar larm från extern nivåvippa. Indikering av tid för service Gul indikeringslampa, indikerar att det är dags för service. Funktionen kan aktiveras/avaktiveras med DIP-omkopplaren. Fabriksinställning är 1 år i enlighet med EN

8 Svenska (SE) Intern layout, LC 220 Fig. 9 visar intern layout för LC 220. OBS! Kabelanslutning för pos. 10: Använd buntband om ledaren sticker ut mer än 20 mm utanför isoleringen. HIGH 20 7 LOW TM TM >20 7 Fig. 9 Intern layout, LC 220 Pos. Beskrivning Plintnummer 1 Plintar för spänningsförsörjning PE, N, L3, L2, L1 2 Plintar för pumpanslutning W1, V1, U1, N, PE 3 Plintar för anslutning av extern nivåvippa 230 V, NO 35, 36 4 Plintar för anslutning av signal för "gemensamt larm" Potentialfria växlande kontakter NO/NC med max. 250 V / 2 A. 5 Kretskort med piezoresistiv analog tryckgivare. 0-5 V 1. Inloppshöjd: ON = HIGH: 250 mm (fabriksinställning) OFF = LOW: 180 mm 2. Inställning för återställning: 6 DIP-omkopplare ON: Automatisk (fabriksinställning) OFF: Manuell 3. Serviceintervall: ON: 1 år OFF: Ingen (fabriksinställning) 4. Återställning av inställning (endast vid sensorbyte) ON: Säker (normal position, fabriksinställning) OFF: Sätt kortvarigt till OFF för att låta sensorn anpassas till omgivningstryck. 7 Serviceanslutning till programvara (PC Tool) 6-polig anslutning 8 Styrkretssäkring, finsäkring 100 mat / 20 mm x 5 9 Batteri (inte laddningsbart) 9 V 10 Plintar för ytterligare högnivålarm (i tanken), digitala 81, 82 X11 8

9 6. Installation av avloppspumpstation 6.1 Allmänt Innan du börjar installera Multilift MSS avloppspumpstationer, kontrollera att förhållandena på installationsplatsen inte framtvingar brott mot de lokala regelverken för ventilation, åtkomlighet etc Installationsskiss Svenska (SE) 3 Fig. 10 Installationsskiss TM Pos. Tillbehör Artikelnummer 1 Tätningsmuff DN Tätningsmuff DN Membranpump 1 1/2" Avstängningsventil, PVC, DN Avstängningsventil, gjutjärn, DN Packningssats DN 80, med bultar, muttrar och brickor Extern nivåvippa 00ID7805 9

10 Svenska (SE) 6.2 Riktlinjer för installation av avloppspumpstation Riktlinjer för korrekt mekanisk installation av avloppspumpstation enligt EN Se avsnitt Installationsskiss. Installera avloppspumpstationen i ett väl upplyst och ventilerat rum med 60 cm fritt utrymme på alla sidor för service och drift. En pumpbrunn ska finnas under golvnivå. Om en avloppspumpstation installeras i en källare där grundvatten kan tränga in, är det lämpligt att installera en dräneringspump i en separat pumpbrunn under golvnivå (i vissa länder är en sådan pump föreskriven). Se fig Rekommenderade steg för mekanisk installation av avloppspumpstation 1. Kontroll av leveransomfattning. För leveransomfattning, se avsnitt 2. Leveransomfattning. 2. Förbered inloppen genom att skära ut erforderliga hål. Använd hålsåg 100 för inlopp DN 100 och 43 för inlopp DN 50. Skärlinjen är försänkt. Hålen måste avgradas. Tätningsmuffarna är försedda med kragar. 3. Förberedelse av genomföring för membranpump (tillval). Använd hålsåg 43 för genomföring DN 50. Hålen måste avgradas. Anm. Uppsamlingstank, pump och kablar tål att översvämmas (högst 2 m under 7 dygn). Styrenheten måste installeras på torr och väl ventilerad plats. Alla röranslutningar måste vara flexibla för att minimera resonans. Avloppspumpstationer måste säkras mot uppåtrörelse och vridning. Alla utloppsrör (avloppspumpstation, membranpump och tömningspump) måste ha en slinga ovanför den lokala backflödesnivån. Slingans högsta punkt ska ligga högre än gatuplanet. För utloppsrör DN 80 och uppåt ska en avstängningsventil installeras i utloppsledningen. Montera också en avstängningsventil i inloppsledningen. Dagvatten får inte föras in i en avloppspumpstation inne i en byggnad. Detta vatten ska hanteras av en egen avloppspumpstation utanför byggnaden. Avloppspumpstationer måste förses med godkänd backventil enligt EN Utloppsledningens volym ovanför backventilen upp till backflödesnivån måste vara mindre än den effektiva tankvolymen. Generellt ska avloppspumpstationer för svartvatten ventileras ovanför taknivå. Det är dock tillåtet att dra ventilationen som sekundär ventilation till byggnadens ventilationssystem. Om spillvatten släpps ut i en uppsamlingsledning måste denna uppsamlingsledning ha fyllningsförhållande minst h/d = 0,7. Uppsamlingsledningen måste vara minst en DN-storlek större än utloppsledningens anslutning. Använd en membranpump för enkel, manuell tömning av uppsamlingstanken vid eventuellt pumpfel (inte obligatoriskt). DN DN DN Fig. 11 Sågning eller borrning av anslutningshål 4. Anslutning av inloppsrör till tanken. Montera en avstängningsventil mellan inloppsledningen och avloppspumpstationen för att undvika inflöde under underhåll och service. Vi rekommenderar lätthanterliga avstängningsventiler av PVC. TM TM Fig. 12 Montering av avstängningsventil Se till att hela vikten hos de rör som är anslutna till tanken bärs upp på sådant sätt att ingen del av vikten belastar tanken. Långa rör, ventiler etc. måste förses med särskilda stöd eller upphängningar. Stå aldrig på avloppspumpstationen. 10

11 5. Anslutning av utloppsrör. Montera en avstängningsventil mellan backventilen och den medföljande slangen DN 100 (innerdiameter 110 mm). Flexibel anslutning kan säkerställas genom att man lämnar cirka 5 cm avstånd mellan rörändarna och anslutningarna på avloppspumpstationen. 7. Installation av styrenhet LC 220 Innan några anslutningar görs i LC 220 eller arbete utförs på pump, tank etc., säkerställ att försörjningsspänningen är bruten och inte kan slås till oavsiktligt. Installationen ska utföras av behörig personal, i enlighet med lokala bestämmelser. Svenska (SE) 7.1 Placering Styrenhet LC 220 får inte installeras i områden med explosionsrisk. Fig. 13 Avstängningsventil ovanför backventil TM LC 220 kan installeras vid omgivningstemperatur mellan 0 och 40 C. Kapslingsklass: IP56. Installera styrenheten så nära avloppspumpstationen som möjligt. Vid installation utomhus ska LC 220 placeras väderskyddat i byggnad eller skåp. LC 220 får inte utsättas för direkt solljus. 6. Anslutning av ventilationsrör. Ventilationsanslutningen DN 50 på tankens ovansida är öppen. Anslut ventilationsröret till ventilationsanslutningen med en flexibel anslutning. Ventilationsröret ska dras till fria luften ovanför tak enligt gällande föreskrifter. Flexibel anslutning kan säkerställas genom att man lämnar cirka 3 cm avstånd mellan ventilationsröret och ventilationsanslutningen. 7. Anslutning av membranpump (tillval). Montera membranpumpen på utloppssidan. För att underlätta service på membranpumpen bör en avstängningsventil med diameter 1 1/2" installeras vid dess anslutning till tanken. 8. Fixering av tanken i golvet. 7.2 Mekanisk installation Anm. Var noga med att inte skada ledningar för el, vatten eller gas vid borrning av hål. Säkerställ säker installation. LC 220 kan monteras utan att frontkåpan demonteras. Följ anvisningarna nedan: Montera LC 220 på plan väggyta. Montera LC 220 med kabelgenomföringarna vända nedåt (om ytterligare kabelgenomföringar behövs ska dessa monteras i botten av styrenhetens hölje). Montera LC 220 med fyra skruvar genom fästhålen i höljets bakvägg. Borra monteringshålen med 6 mm borr enligt den borrmall som medföljer styrenheten. Sätt i skruvarna i fästhålen och dra åt dem. Montera plasthattarna. TM Fig. 14 Fixeringspunkt för fixering av tanken i golvet TM Fig. 15 Montering av styrenhet på vägg 11

12 Svenska (SE) 7.3 Elanslutning LC 220 måste anslutas i enlighet med gällande regler och standarder för den aktuella applikationen. Bryt spänningsförsörjningen innan höljet öppnas. Omkopplare 3 (serviceintervall): Pos. ON OFF Beskrivning Funktionen för indikering av att det är tid för underhåll är aktiverad. Den gula indikeringslampan tänds när det är dags för underhåll. Underhållsintervallet är 1 år (kan inte ändras). Funktionen för indikering av att det är tid för underhåll är avaktiverad. Driftspänning och -frekvens finns angivna på styrenhetens typskylt. Kontrollera att styrenheten är lämplig för den försörjningsspänning till vilken den ska anslutas. Alla kablar/ledare måste dras genom kabelgenomföringar och tätningar (IP65). Nätuttaget ska vara placerat nära styrenheten, eftersom styrenhetens sladd är 1,5 m lång, med schuko-stickpropp för 1-faspumpar och CEE-stickpropp för 3-faspumpar. Tillåten säkringsstorlek anges på styrenhetens typskylt. Om så föreskrivs i det lokala regelverket ska extern arbetsbrytare installeras. Omkopplare 4 (återställning av sensor): Pos. ON OFF Beskrivning Säker (normal position, fabriksinställning) Sätt kortvarigt till OFF för att låta sensorn anpassas till omgivningstryck. Se serviceinstruktionen. 7.4 Inställning av LC 220 LC 220 har en DIP-omkopplare med 4 omkopplare. Se fig. 16. För att göra inställningar, öppna höljet genom att öppna bajonettlåsen. Låsen på vänstra sidan har gångjärnsbeslag. Anm. Under inställningen ska styrenheten vara avstängd i minst 10 sekunder för att säkerställa att rätt konfiguration gäller vid start efter omställning av DIP-omkopplaren. DIP-omkopplaren har följande funktioner: inställning av startnivå (omkopplare 1). Fabriksinställningen är satt till inlopp 250 mm ovanför golvet för att få största möjliga effektiva tankvolym. För golvstående toaletter måste inställningen ändras till 180 mm. Start och stopp justeras automatiskt. val av automatisk larmåterställning (omkopplare 2) val av serviceintervall (omkopplare 3) val av givare (omkopplare 4). DIP-omkopplarens fabriksinställning framgår av fig. 16. Varje enskild omkopplare (1-4) på DIP-omkopplaren kan ställas i läge OFF eller ON. När DIP-omkopplarens inställning ändrats måste styrenheten vara avstängd i minst 10 sekunder. Ställ in omkopplarna 1-4 enligt nedan: Omkopplare 1 (startnivå): HIGH LOW Fig. 16 DIP-omkopplare TM Pos. ON OFF Beskrivning Pumpen startar när nivån i uppsamlingstanken når 250 mm. Pumpen startar när nivån i uppsamlingstanken når 180 mm. Omkopplare 2 (automatisk larmåterställning): Pos. ON OFF Beskrivning Felindikeringen återställs när felet avhjälpts, vilket innebär att indikeringslampan slocknar och larmsignal till externa larmenheter och den inbyggda summern avaktiveras. Larmsignalen måste återställas manuellt genom att omkopplaren sätts till läge "0". 12

13 7.5 Kopplingsscheman 8. Igångkörning Innan något arbete påbörjas på pumpar som använts för hälsoskadliga eller potentiellt hälsoskadliga vätskor ska pump, tank etc. rengöras och ventileras noggrant i enlighet med lokala bestämmelser. Svenska (SE) Fig. 17 Kopplingsschema för Multilift MSS, 1-fas TM Innan några anslutningar görs i LC 220 eller arbete utförs på pump, tank etc., säkerställ att försörjningsspänningen är bruten och inte kan slås till oavsiktligt. Före igångkörning ska anslutning och inställning av DIP-omkopplarna göras enligt beskrivning i avsnitt 7.3 Elanslutning och 7.4 Inställning av LC 220. Igångkörning får endast utföras av behörig personal. Följ anvisningarna nedan: 1. Kontrollera alla anslutningar. 2. Öppna avstängningsventilerna i utlopps- och inloppsledningarna. 3. Slå till spänningsförsörjningen. 4. Aktivera någon sanitetsanordning ansluten till inloppet till Multilift MSS och övervaka den stigande vattennivån i tanken upp till startnivå. Kontrollera start och stopp minst två gånger och ställ sedan omkopplaren ON-OFF-AUTO till automatiskt läge. TM Fig. 18 Kopplingsschema för Multilift MSS, 3-fas 13

14 Svenska (SE) 9. Underhåll och service Multilift MSS kräver minimalt underhåll. Innan något underhålls- eller servicearbete på avloppspumpstationer som pumpat hälsoskadliga eller potentiellt hälsoskadliga vätskor påbörjas, ska avloppspumpstationen noggrant genomspolas med rent vatten och utloppsröret tömmas helt. Rengör delarna med rent vatten efter demontering. Kontrollera att avstängningsventilerna är stängda. Arbetet ska utföras i enlighet med lokala föreskrifter. Innan några anslutningar görs i LC 220 eller arbete utförs på avloppspumpstationen, säkerställ att försörjningsspänningen är bruten och inte kan slås till oavsiktligt. Enligt EN måste avloppspumpstationer i enfamiljshus kontrolleras en gång per år. Följ lokala föreskrifter vid kontrollen. Dessa regelbundna kontroller ska utföras av auktoriserad personal och ska omfatta elektriskt och mekaniskt underhåll. Följande punkter ska kontrolleras: Inlopps- och utloppsanslutningar Kontrollera alla avloppspumpstationens anslutningar med avseende på täthet. Se till att hela vikten hos de rör som är anslutna till tanken bärs upp på sådant sätt att ingen del av vikten belastar tanken. Långa rör, ventiler etc. måste förses med särskilda stöd eller upphängningar. Effektförbrukning Se typskylt. Kabelgenomföring Kontrollera att kabelgenomföringen är vattentät och att kablarna inte är vikta eller i kläm. Pumpdelar Kontrollera ventilationshålet i pumphuset genom att demontera pumpen från stödflänsen. 9.1 Elektriskt underhåll Kontrollera packningarna i skåpfront och kabelgenomföringar på LC 220. Kontrollera kabelanslutningarna. Kontrollera styrenhetens funktioner. Kontrollera och rengör tryckröret. Se avsnitt 9.2 Rengöring av nivågivaren. Om LC 220 är installerad i särskilt fuktig miljö, till exempel i källare, kontrollera kretskortets plintar för att upptäcka eventuell korrosion. I normala installationer fungerar kontakterna i flera år utan tillsyn. Byt ut batteriet 9 V, om sådant finns, vid den årliga servicen. Anm. Listan ovan är inte fullständig. LC 220 kan vara installerad i en miljö som nödvändiggör genomgripande och regelbundet underhåll. 9.2 Rengöring av nivågivaren 1. För omkopplaren ON-OFF-AUTO till läge OFF ( ). Se avsnitt Styrelement och indikeringslampor. 2. Lossa skruvlocket genom att vrida det moturs. Se fig Lyft försiktigt ut tryckröret ur uppsamlingstanken. Lyft inte i slangen. 4. Kontrollera om det finns avlagringar på eller i tryckröret. Se avsnitt Nivågivare. 5. Skrapa bort eventuella avlagringar. Om så behövs, lossa slangen från styrenheten och skölj röret och slangen med rent vatten vid lågt tryck.säkerställ att det inte finns något vatten kvar i slangen. 6. Återmontera tryckröret genom att skruva på skruvlocket på tanken. Anslut slangen till styrenheten. 7. Kontrollera givaren genom att provköra Multilift MSS. Anm. Lossa inte stödflänsen. Den är fastskruvad med tätning på uppsamlingstanken. Lossa i stället de fyra klämmorna av rostfritt stål. O-ringstätningen mellan pump och stödfläns bör bytas. Utför en provkörning med rent vatten. Kontakta Grundfos om oljud, vibration eller onormal drift förekommer. Axeltätning Kontrollera axeltätning, O-ring och olja. Oljekammaren innehåller 60 ml icke giftig olja. Begagnad olja ska avfallshanteras enligt lokala bestämmelser. Detta arbete ska utföras av tillverkaren eller en auktoriserad serviceverkstad. Se serviceinstruktionen. Rengöring av backventilen (vid behov) Följ anvisningarna nedan: 1. Stäng avstängningsventilen i utloppsröret och i inloppsröret (om avstängningsventiler finns) eller töm utloppsröret genom att dra åt dräneringsskruven på backventilens sida. Se avsnitt Backventil. 2. Rensa backventilen genom inspektionsluckan. Byt ut inspektionsluckans packning när backventilen monteras. Fig. 19 Demontering av tryckrör 9.3 Föroreningar i avloppspumpstationen eller dess komponenter Om en Multilift avloppspumpstation använts för vätska som är hälsoskadlig eller giftig kommer avloppspumpstationen att klassificeras som förorenad. Om servicearbete på avloppspumpstationen beställs av Grundfos, måste Grundfos få alla erforderliga uppgifter om vilken vätska som pumpats etc. innan avloppspumpstationen skickas in för service. I annat fall kan Grundfos vägra att ta emot avloppspumpstationen för service. Avloppspumpstationer som varit i kontakt med den pumpade vätskan ska rengöras noggrant innan de skickas till Grundfos. Eventuella kostnader för att skicka tillbaka avloppspumpstationen betalas av kunden. I övrigt ska vid varje förfrågan om service, oavsett var, detaljerade upplysningar om pumpvätskan lämnas när avloppspumpstationen har använts för hälsoskadliga eller giftiga vätskor. TM

15 10. Felsökning Innan något arbete på avloppspumpstationer som pumpat hälsoskadliga eller potentiellt hälsoskadliga vätskor påbörjas, ska avloppspumpstationen noggrant genomspolas med rent vatten och utloppsröret tömmas helt. Rengör delarna med rent vatten efter demontering. Kontrollera att avstängningsventilerna är stängda. Arbetet ska utföras i enlighet med lokala föreskrifter. Innan några anslutningar görs i LC 220 eller arbete utförs på avloppspumpstation etc., säkerställ att försörjningsspänningen är bruten och inte kan slås till oavsiktligt. Svenska (SE) Fel Orsak Åtgärd 1. Pumpen går inte. a) Ingen spänningsförsörjning. Utan reservbatteri: Inga indikeringslampor lyser. Med reservbatteri: Se avsnitt 5.2 Styrenhet LC 220. Slå till spänningsförsörjningen. 2. Sensorsignalen är utanför området. Alla pumpar startade och högnivålarm på. 3. Pumpen startar och stannar ofta även när det inte finns något inflöde. 4. Pumpen startar ibland utan uppenbart skäl. b) Omkopplaren ON-OFF-AUTO är i läge För omkopplaren ON-OFF-AUTO till läge ON ( ) eller OFF ( ). Se avsnitt Styrelement och AUTO ( ). indikeringslampor. c) Styrkretsens säkringar har löst ut. Identifiera och avhjälp orsaken. Byt ut styrkretsens säkringar. d) Termobrytaren har stoppat pumpen. Låt pumpen svalna. När pumpen svalnat återstartar den automatiskt, såvida inte LC 220 är inställd för manuell återstart (se avsnitt 7.4 Inställning av LC 220). Om så är fallet, sätt kortvarigt omkopplaren ON-OFF-AUTO till läge OFF ( ). e) Motor/försörjningskabel defekt. Kontrollera motorn och kabeln och byt, om så behövs. f) Nivågivarfel. Rengör nivågivaren (se avsnitt 9.2 Rengöring av nivågivaren) och starta om. Kontakta Grundfos Service om signalen fortfarande inte är korrekt. g) Fel på LED-kretskort eller strömkretskort. Byt ut LED-kretskortet eller strömkretskortet. h) Den nya DIP-omkopplarinställningen fungerar inte korrekt. a) Alla utloppsventiler är inte öppna. Öppna alla utloppsventiler. b) Det finns en blockering i tanken eller pumpen. Avlägsna blockeringen. c) Pumpen är inte korrekt avluftad. Pumpen kan inte bygga upp tryck. d) Avloppspumpstationen är underdimensionerad. Bryt spänningsförsörjningen till styrenheten under 1 minut och sedan slå till den igen (normalt förfarande). Se avsnitt 7.4 Inställning av LC 220. Ta bort eventuella blockeringar från avluftningshålet under pumpen. Räkna om inflödesparametrarna och jämför resultatet med tankvolymen och pumpkapaciteten. Kontakta närmaste Grundfos-återförsäljare om du behöver en ny produkt. a) Nivågivarfel. Rengör nivågivaren (se avsnitt 9.2 Rengöring av nivågivaren). b) Nivågivaren är blockerad. Rengör nivågivaren (se avsnitt 9.2 Rengöring av nivågivaren). c) Det inre pumphusets ventilation är blockerad och pumpen kan inte bygga upp tryck. a) Motionskörning 24 timmar efter senaste driftsperiod. Kontrollera pumphuset och avlägsna eventuella föroreningar. Ingen åtgärd. Detta är en säkerhetsfunktion avsedd att förhindra att axeltätningen kärvar fast. 15

16 Svenska (SE) 11. Tekniska data 11.1 Avloppspumpstation Vikt: Beroende på version. Se typskylt Temperatur: 0-40 C Kortvarigt upp till 60 C (högst 5 minuter per timme) Översvämningsförhållanden: Max. 2 m under 7 dygn Ljudtrycksnivå Uppsamlingstank < 70 db(a) enligt EN och maskindirektivet 11.2 Styrenhet LC 220 Styrenhet Spänningsversioner, nominella spänningar: Spänningstoleranser för LCD 220: Nätfrekvens för LC 220: Systemjord: Styrenhetens effektförbrukning: 1 x 230 V, 3 x 400 V - 15 %/+ 10 % av märkspänning 50/60 Hz För TN-system 7 W Material: Pump Polyeten (PE) Motor: Försörjningsspänning: 1 x 230 V, 50 Hz Isolationsklass: F (155 C) Pumphjulstyp: Vortex Kapslingsklass: IP68 ph-värde: 4-10 Antal starter per timme: max. 60 Max. densitet för vätska: 1100 kg/m 3 Komponent Material DIN W.-Nr. AISI Pumphus Rostfritt stål Pumphjul Rostfritt stål Skyddskåpa Novolene 2360 Kx Reservsäkring: Styrkretssäkring: Omgivningstemperatur: Drift: Förvaring: Kapslingsklass: Skåp, LC 220 Yttermått: Material: Vikt: Utgångar för larmanordningar: Beroende på version. Se typskylt Finsäkring: 100 ma/20 mm x 5 0 till 40 C (får inte utsättas för direkt solljus) -30 till 60 C IP56 Höjd = 195 mm Bredd = 250 mm Djup = 110 mm ABS (akrylnitrilbutadienstyren) Beroende på version. Se typskylt Max. 250 VAC/max. 2 A/min. 10 ma/ac1 Komplett motorenhet Vätskeberörda delar: Rostfritt stål Pumpaxel - våt ände Rostfritt stål Motorkabel Neopren O-ringar Nitrilgummi (NBR) Olja Shell Ondina 15, icke giftig Nivågivare Försörjningsspänning: Signalutgång: 12 V 0-5 V Multilift MSS 12. Destruktion Driftsform Spänning [V] Effekt P1/P2 [kw] Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. I 1/1 / I start [A] Varvtal [varv/min] Antal poler Typ av stickpropp MSS x 230 V 8 / 22,5 Schuko S3-10 %, 1 min 1,8 / 1, MSS x 400 V 3,2 / 16 CEE 3P+N+E, 16 A Rätt till ändringar förbehålles. 16
