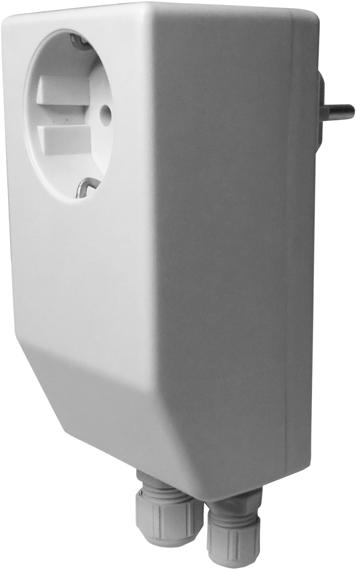

1 GRUNDFOS INSTRUKTIONER LC A2 Monterings- och driftsinstruktion

2 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 2 2. Produktintroduktion 2 3. Användningsområden Konstruktion 2 4. Installation 3 5. Exempel på system 3 6. Nivåbrytare Nivåvippa Vertikal nivåbrytare 3 7. Elanslutning 4 8. Tekniska data 5 9. Kassering 5 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Användning av denna produkt kräver erfarenhet och kunskap om produkten. Personer med nedsatt fysisk, sensorisk eller mental förmåga får inte använda denna produkt, såvida de inte är under uppsikt eller har fått utbildning i att använda produkten av en person med ansvar för deras säkerhet. Barn får inte använda eller leka med den här produkten. 1. Symboler som förekommer i denna instruktion Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Om dessa säkerhetsinstruktioner inte följs finns risk för funktionsfel eller skador på utrustningen. Rekommendationer eller instruktioner som Anm. underlättar jobbet och säkerställer säker drift. Säkerhetsanvisningarna i instruktionen för pumpstationen och inkopplade enheter måste följas. 2. Produktintroduktion LC A2 larmanordning är konstruerad för att stoppa tvättmaskiner eller diskmaskiner för att förhindra översvämmning. 3. Användningsområden LC A2 är avsett för övervakning av pumpstationer och små avloppspumpstationer. En nivåbrytare, installerad i den övervakade anordningen, kommer att aktiveras till exempel vid händelse av översvämning på grund av fel på pumpen eller igensättning. Enheten avger ett ljudlarm och aktiverar ett integrerat relä som stänger av strömförsörjningen till den inkopplade tvättmaskinen. Funktionen, som är förinställt, förhindrar översvämning genom att stoppa tvättmaskinens pump. 3.1 Konstruktion LC A2 består av en kopplingsbox med integrerat uttag. Uttaget kan användas som strömförsörjning för andra anordningar och till att slå på/av anordningar vid fel. Enheten är nätansluten genom en kortslutningssäker skyddstransformator. Spänningen för styrreläet (slutande kontakt) är under 24 V. LC A2 har en potentialfri utgångssignal. 2

3 4. Installation 6. Nivåbrytare 1. Installera nivåbrytaren. Se exempel på sidan Avlägsna de fyra skruvarna på baksidan av LC A2 och lyft försiktigt av locket. 3. Koppla loss ledningarna, om det finns några, till summern. 4. Ta bort locket. 5. Led nivåbrytarens kabel genom en passande kabelgenomföring och anslut ledarna till kopplingsplinten. 6. Dra åt kabelgenomföringen för hand. 7. Upprepa förförandet för larmreläet. 8. Anslut summern till kontakten. 9. Sätt på locket. Eluttagets skyddsjord (PE) måste vara ansluten till produktens skyddsjord. Kontakten måste ha samma PE-anslutningssystem som eluttaget. Installationen måste vara försedd med en jordfelsbrytare (RCD, JFB) med en utlösningsström mindre än 30 ma. Produkten ska vara ansluten till en extern huvudbrytare med ett minsta kontaktavstånd på 3 mm för samtliga poler. Koppla bort enheten innan du öppnar den. Se till att kablarna inte kommer i kläm. 10. Sätt i och dra åt de fyra skruvarna. 6.1 Nivåvippa Nivåvippa, typ MS2, för installation i tank och brunn. Den är lämplig för Liftaway B, Liftaway C 100, Unilift och PUST. Fig. 1 Nivåvippa : Nivåvippa med 5 m kabel : Nivåvippa med 10 m kabel : Nivåvippa med 20 m kabel. 6.2 Vertikal nivåbrytare Nivåbrytare för installation i locket på små pumpstationer och tank. Den är lämplig för Sololift2 C-3, Sololift+ C-3 och Liftaway C. Fig. 2 Vertikal nivåbrytare : Vertikal nivåbrytare med 10 m kabel. TM TM Svenska (SE) 5. Exempel på system Se sida 6. Observera eventuella begränsningar i användning av pumpar eller pumpstationer. 3

4 Svenska (SE) 7. Elanslutning Fig. 3 visar placering av kopplingsplintar för styrreläet (anslutning av nivåbrytare) och larmreläet. Styrrelä Larmrelä NC (brytande kontakt) Uttaget kommer att slås av vid fel. Detta är en standardinställning för stopp av tvättmaskin. Ext. out TM Cont. TM Fig. 3 Larmrelä Uttagsfunktionen kan ställas in med kopplingsplinten. Se fig. 4. Cont.: Uttaget används som genomföringsuttag. NO (slutande kontakt) Uttaget kommer att slås på vid fel. Fig. 4 Kopplingsplint, uttagsfunktion Genom att ansluta flera LC A2 enheter, kan ett motsvarande antal anordningar slås på/av med hjälp av ett styrrelä (nivåbrytare). Se exempel i fig. 5. Styrrelä Larmrelä Styrrelä Larmrelä TM Fig. 5 Anslutning av flera LC A2 enheter Det är även möjligt att låsa LC A2 för att inaktivera automatisk omstart. Vid larm måste LC A2 dras ut ur uttaget. Se exempel i fig. 6. Styrrelä Larmrelä TM Fig. 6 Låst LC A2 4

5 8. Tekniska data Hölje Flamsäker polysturen enligt UL 94 V-0 or 94 V-2, slagtålig, tvåfärgad, med integrerat uttag (kan slås på eller av), två kabelgenomföringar med kabelutskärning, Pg 7 och 16 x 1,5. Strömförsörjning 230 V, 50 Hz, kortslutningssäker skyddstransformator. Ickebelastad effektförbrukning 0,2 VA. Effektförbrukning vid larm: Ca. 2 VA. Ingång Potentialfri kontakt (slutande kontakt), min 24 V, 75 ma. Utgång Potentialfri kontakt, 3 A, 250 VAC eller 3 A, 30 VDC, kortsiktig 5 A. Vid larm kan uttaget slås på/av (15 A / 250 VAC, 1-pol). Den kan även användas som genomföringsuttag. En akustisk larmsignal är möjligt med hjälp av en piezoelektrisk summer med en tonsekvenssignal av 97 db / 1 m. Omgivningstemperatur 0-40 C. Mått 140 x 60 x 90 mm. Svenska (SE) 9. Kassering Kassering av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. Symbolen med en överkorsad soptunna på en produkt betyder att den inte får kasseras som hushållsavfall. När en produkt märkt med denna symbol når slutet på sin livslängd ska den inlämnas enligt anvisningar från lokala avfallshanteringsmyndigheter. Separat insamling och återvinning av sådana produkter hjälper till att skydda miljön och människors hälsa. 5

6 Bilaga Bilaga 1 Double socket LC A2 TM Fig. 1 Installation with Liftaway B Double socket LC A2 TM Fig. 2 Installation with Liftaway C 6

7 Bilaga Double socket LC A2 TM Fig. 3 Installation with Sololift2 C-3 + TM Fig. 4 Vertical level switch in Sololift2 C-3 7
