8.0 PROGRAMSKISSER. Program Dispositionsplan för Inre Hamnområdet i Uddevalla. 8.1 Markanvändning/dispositionsplan.

Transkript

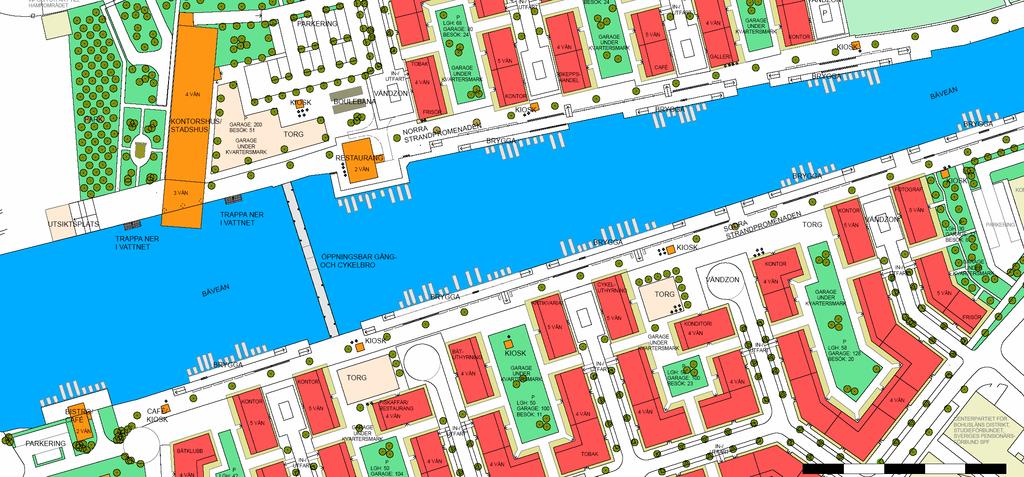

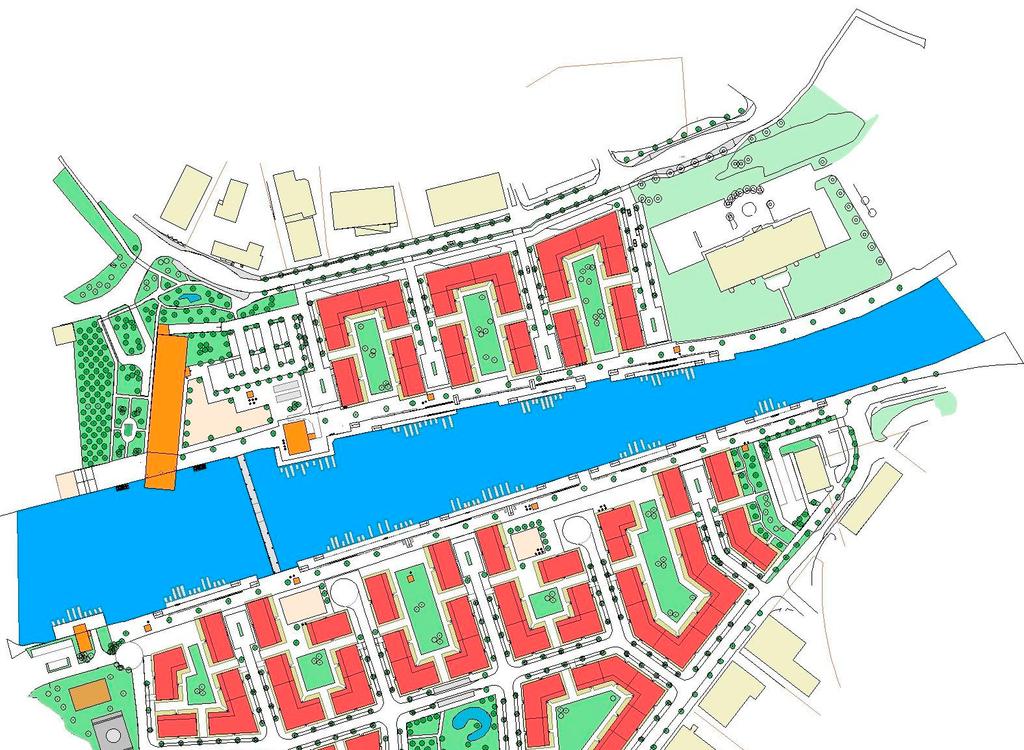

1 Program Dispositionsplan för Inre Hamnområdet i Uddevalla Jenny Åberg Examensarbete 20 p Fysisk Planering ht- 2006ht Blekinge Tekniska Högskola 8.0 PROGRAMSKISSER 8.1 Markanvändning/dispositionsplan. Uddevallas karaktäristiska rutnätsplan följs delvis upp med gator som leder ner till Bäveån. Den mindre stadens kvaliteter i form av ibland slutna kvarter, ibland delvis slumpmässiga avbrott mellan fastigheterna nyttjas i planen. I den norra delen kommer det att sammanlagt byggas ca 220 lägenheter och i den södra delen ca 714. Som buffert mellan bostäder och yttre hamnen avsätts ett kvarter för park, kontor och framliggande torg. Från torget finns en anslutande broförbindelse över Bäveån till den södra sidan. Parkering förläggs i garage under gårdar/byggnader samt torg. Besöksparkering förläggs till trädplanterade gator. Den södra sidan som är mycket större har även fått ett kvarter utformat som park. På bägge sidor om Bäveån löper Strandpromenaden. 0 Se kartbilaga skala 1:1000 för tydligare beskrivning. 100 M Dispostionsplan 27

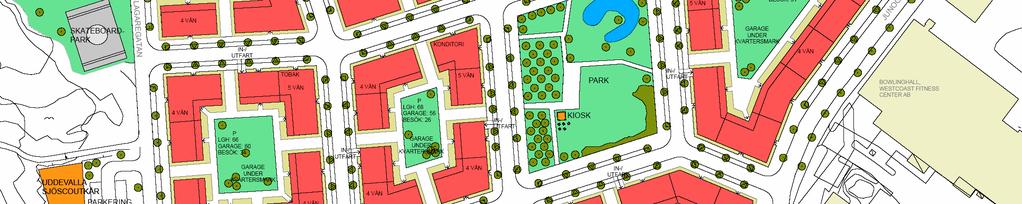

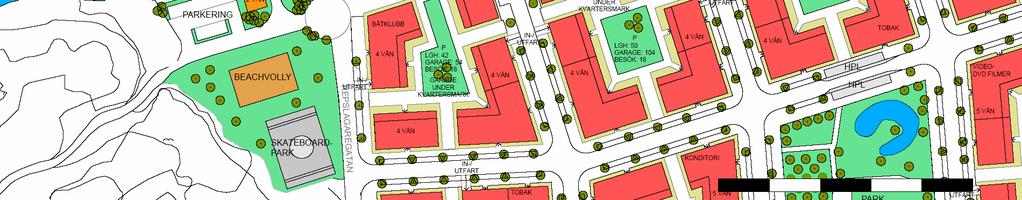

2 Utsnitt från dispositionsplan M 28

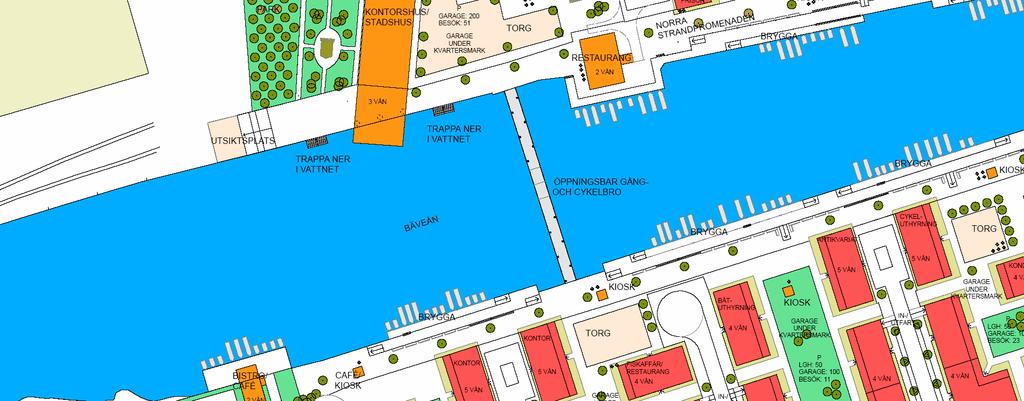

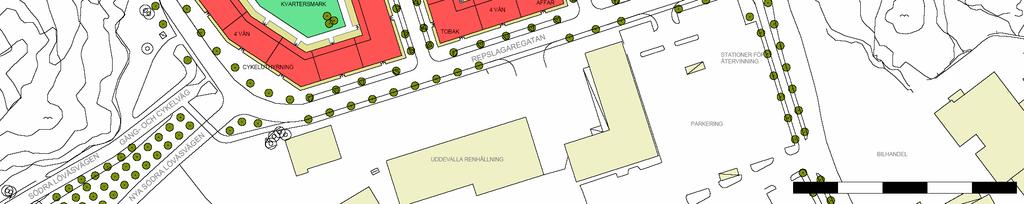

3 M Utsnitt från dispositionsplan. 29

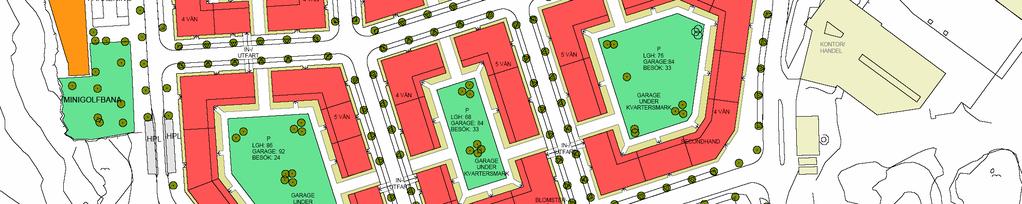

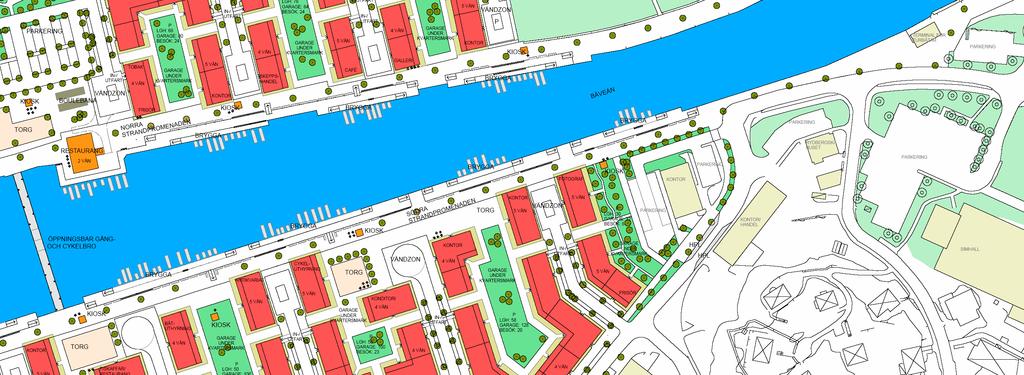

4 M Utsnitt från dispositionsplan. 30

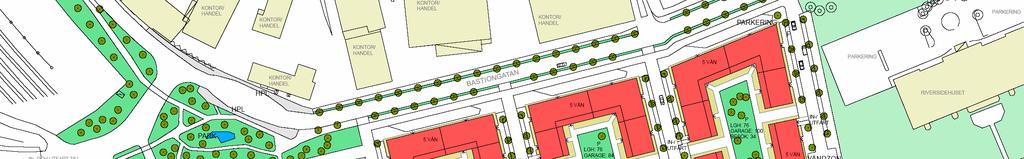

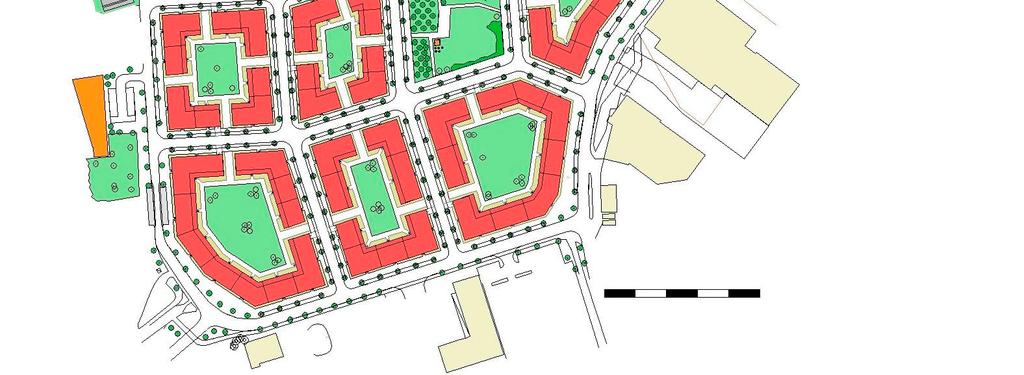

5 Utsnitt från dispositionsplanen M 31

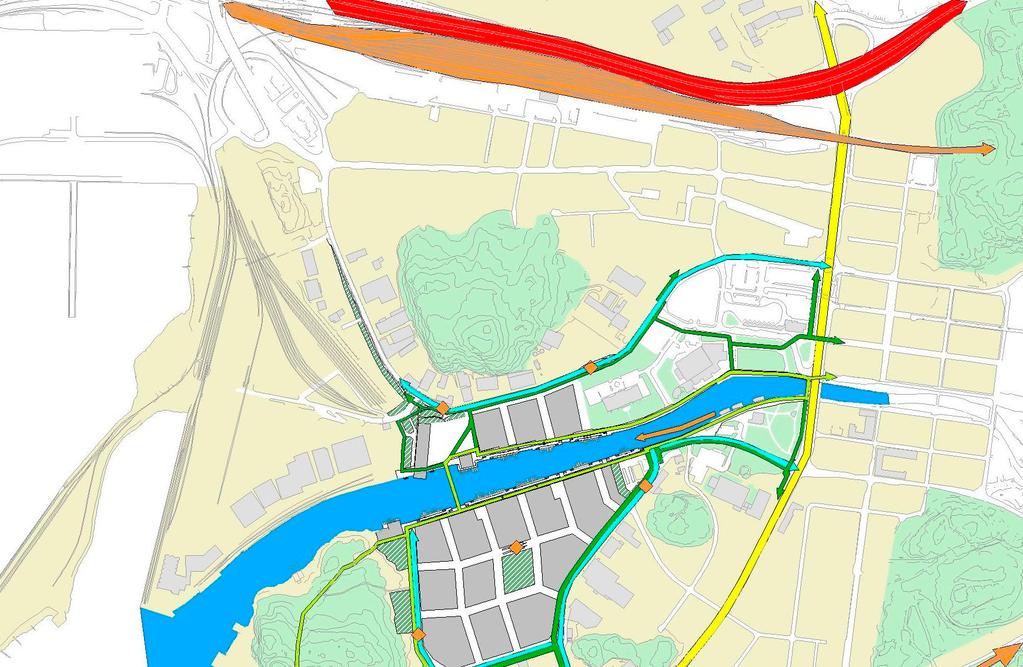

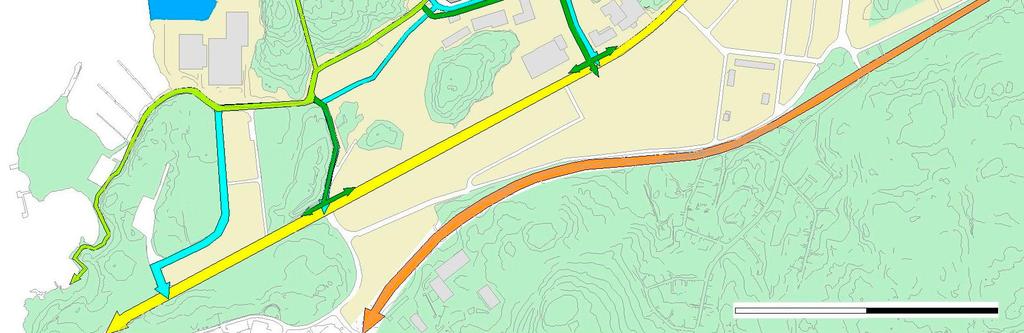

6 Program Dispositionsplan för Inre Hamnområdet i Uddevalla Examensarbete 20 p 2005ht- 2006ht Jenny Åberg Fysisk Planering 01 Blekinge Tekniska Högskola SJUKHUS 8.2 Trafik JÄRNVÄGSSTATION Trafikkartan till höger visar alla viktiga stråk till och från inre Hamnområdet i Uddevalla. Denna karta kommer att på följande sidor finnas i en mindre skala bredvid den trafikkarta som tar upp det gällande trafikslaget. Kartan visar hur de olika stråken förhåller sig till varandra. KAMPENHOF BUSSTATION CENTRUM VÅRDCENTRAL Kartan visar: motortrafik gång- och cykeltrafiken kollektivtrafiken INRE HAMNOMRÅDET BÄVEÅN FÖRSKOLA T.O.M. ÅRSKURS 6 FÖRSKOLA T.O.M. ÅRSKURS M 32

7 Program Dispositionsplan för Inre Hamnområdet i Uddevalla Examensarbete 20 p 2005ht- 2006ht Jenny Åberg Fysisk Planering 01 Blekinge Tekniska Högskola STRÖMSTAD SJUKHUS VÄNERSBORG/ TROLLHÄTTAN JÄRNVÄGSSTATION Motortrafik KAMPENHOF BUSSTATION CENTRUM VÅRDCENTRAL INRE HAMNOMRÅDET Kartan till höger visar motortrafik: BÄVEÅN röd färgmotortrafikleden (den tjocka linjen längst norr ut) gul färggamla landsvägen (går från söder till norr) ljusblå färggatorna till och från Inre Hamnområdet FÖRSKOLA T.O.M. ÅRSKURS 6 FÖRSKOLA T.O.M. ÅRSKURS 9 GUSTAVSBERG/ GÖTEBORG M 33

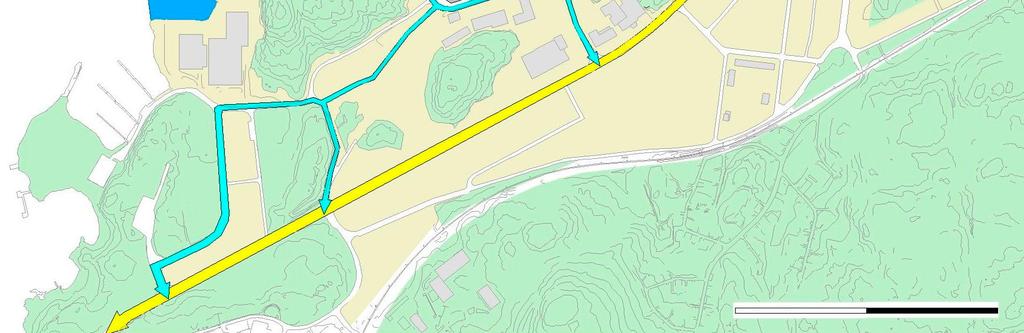

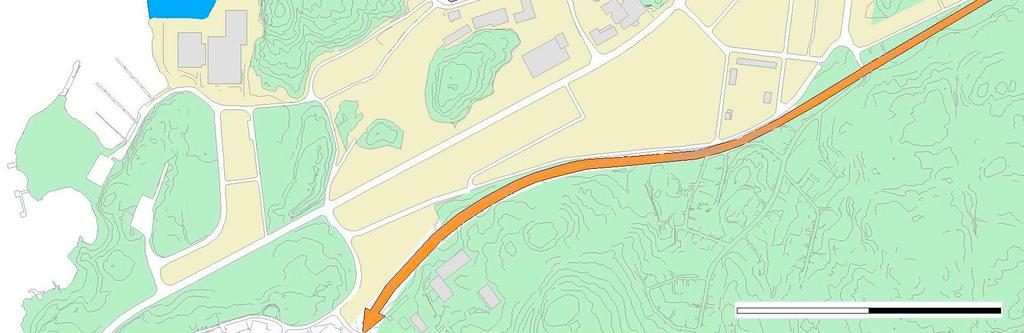

8 Program Dispositionsplan för Inre Hamnområdet i Uddevalla Examensarbete 20 p 2005ht- 2006ht Jenny Åberg Fysisk Planering 01 Blekinge Tekniska Högskola SJUKHUS Gång- och cykeltrafik JÄRNVÄGSSTATION KAMPENHOF BUSSTATION CENTRUM SKALGRUSBANKARNA VÅRDCENTRAL INRE HAMNOMRÅDET Kartan till höger visar de viktiga gång- och cykelstråken: BÄVEÅN Gulgrön färgstrandpromenaden Grön färgövriga gång- och cykelvägar FÖRSKOLA T.O.M. ÅRSKURS 6 GUSTAVSBERG/ LINDESNÄS FÖRSKOLA T.O.M. ÅRSKURS M 34

9 Program Dispositionsplan för Inre Hamnområdet i Uddevalla Examensarbete 20 p 2005ht- 2006ht Jenny Åberg Fysisk Planering 01 Blekinge Tekniska Högskola STRÖMSTAD Kollektivtrafik SJUKHUS JÄRNVÄGSSTATION VÄNERSBORG/ TROLLHÄTTAN KAMPENHOF BUSSTATION CENTRUM VÅRDCENTRAL INRE HAMNOMRÅDET Kartan till höger visar kollektivtrafiken: BÄVEÅN Stora orange linjer (den längst upp på kartan samt även den längst ner på kartan)järnväg Liten orange linje (i Bäveån) -båtturer Orange fyrkanterförslag till busshållplatser FÖRSKOLA T.O.M. ÅRSKURS 6 FÖRSKOLA T.O.M. ÅRSKURS M GÖTEBORG 35

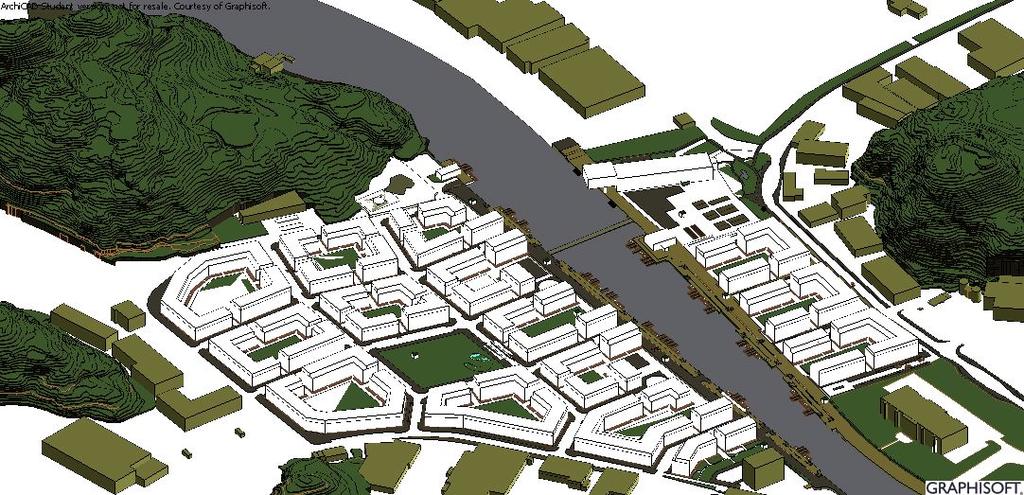

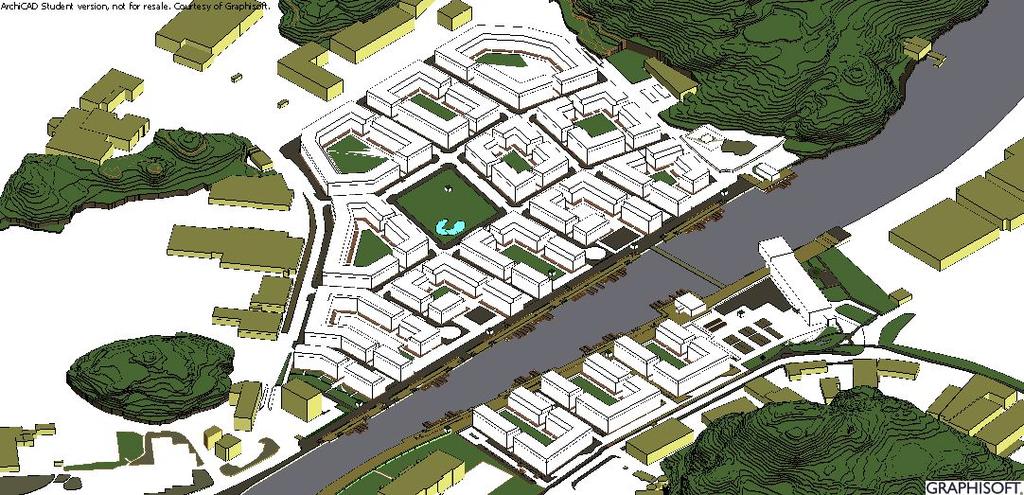

10 8.3 Volymstudier En volymskiss som utgår från den södra sidan och över till den norra sidan av Inre Hamnområdet. 36

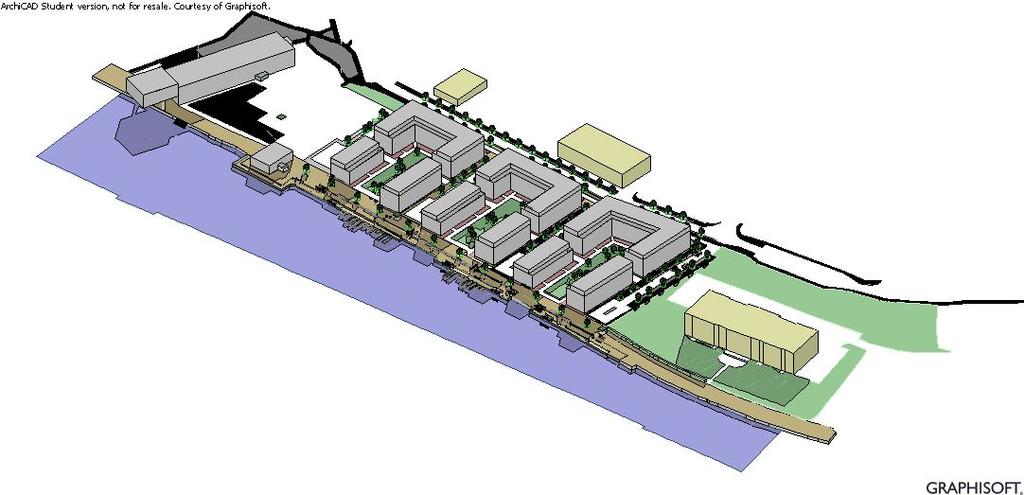

11 En volymskiss som utgår från den norra sidan över till den södra sidan av Inre Hamnområdet. 37

12 En skiss på en solstudie i den norra delen av Inre Hamnområdet. 38

13 8.4 Vystudier Befintliga industrier/ kontor Befintliga industrier/ kontor Skansberget Riversidehuset Bohus läns museum Kampenhof busstation Nytt kontorshus/ Stadshus Ny restaurang Nya bostadskvarter kiosker ca 408 meter A. Norra sidan av Inre Hamnområdet. Utbyggnadsförslaget visas i den delen som har måttstocken. 39

14 Walkesborg Befintliga kontorshus Ormberget Lövåsberget Nya bostadskvarter, kiosker Ny restaurang ca 850 meter B. Södra sidan av Inre Hamnområdet. Utbyggnadsförslaget visas i den delen som har måttstocken. 40

15 8.5 Sektionsstudier 15,6 Indragen takvån Bostadshus V vån. Södra Strandpromenaden 16,0 Norra Strandpromenaden 18,0 Indragen takvån Bostadshus V vån. 15,6 0,6 0,6 46,0 Bäveån 80,0 Från fasad till fasad A. Sektion vid Bäveån, siffrorna anger måtten i meter. 41

16 11,0 Indragen takvåning 3,0 Indragen takvåning 3,0 12,6 11,0 Bostadshus IV vån. Bostadshus V vån. 0,6 0,6 12,0 15,6 14,0 1,5 2,5 2,0 GC P 6,0 6,0 körbana 6,0 18,0 Gaturum B. Gatusektion, siffrorna anger måtten i meter. 42

17 9,0 Kontorshus/ Stadshuset 4,5 12,6 8,4 Utstickande trappa som går ner i vattnet 3,0 6,6 0,6 Bäveån 1,8 10,2 Strandpromenad C. Sektion vid kontorshuset/stadshuset, siffrorna anger måtten i meter. 43

18 12,0 3,0 Indragen takvåning Bostadshus V vån. 15,6 1,0 Sittplats 5,9 1,8 1,5 0,5 0,6 Bäveån 4,9 Nedsänkt kaj 10,3 Strandpromenad D. Sektion vid Strandpromenaden, siffrorna anger måtten i meter. 44
