Kraftservice roadshow, , Magnus Anundsson Underhåll av mellanspänningsprodukter

Transkript

1 Kraftservice roadshow, , Magnus Anundsson Underhåll av mellanspänningsprodukter

2 Agenda Livscykelanalys VHD/VHE Safesix Delta-V ersättningsbrytare AX1 UFES-ljusbågseliminator

3 Livscykelanalys

4 Aktuell status på MSP-ställverk Primärställverk Typ Active Classic Limited Obsolete Safesix AX VHE/VHD UniSafe HPA brytare Basic?? HPA brytare MH OSA brytare METE 2011 UniGear 2003 Mellanspänningsbrytare Typ Active Classic Limited Obsolete HPA HKK OSA 2011 HD VD4 2003

5 Livscykelanalys för kraftanläggning Ingår i Avtal Kund: Kundén Paper AB ABB Automation Technologies AB Livscykelanalys Anläggningsdel Ställverk eller (fabriksavsnitt) Position Fack Pro-dukt Anrikningsverk 1 TA 8 G AX1 Brytare Ort Y-stad Typ eller Beteckning Kalle Svensson Typ av processtörning Livscykelstatus Åtgärder Datum Hela fabriken A Active FU/Uppgrad. Ord.nr A 4 Hel produktionslinje C Classic Mod/StepUp Plan. Aktivitet Kontaktperson Beställning/Referens Svante Xarsson AO 6543 Installationsår Senaste service Utförare Rek. Service intervall FU/ Uppgrad Rekommenderad Service Symboler och förklaringar 3 Del av produktionslinje L Limited FU/Uppgrad. Utförd Aktivitet 2 Enstaka utrustning O Obsolete Mod/StepUp Utförd Aktivitet 1 Kostnad i SEK Ingen påverkan Processstörning Mod / StepUp Poler C C C L L L O O O O O O O O O O Manöverdon A A C C C C C C C L L L O O O O Livscykelanalys (LCA) Kraftanläggningar Plan. Aktivitet HT2 10 Kv ställverk Sektione-ring A2-10 A2-10 Ställ-verk UNIGEAR A Brytare HD4/p 315A A M-1801x Ink. T5 A3 A5 Frånskiljare Brytare S-HD4/p A HD4/p 315A 5 A CM-1901 A6 Brytare HD4/p 1250A A 10KV T18-A 10-S A11 Brytare T55-A10-S A16 Brytare CM-1808-A-S A17 T54-A 10-S A18 Brytare Reservfack A11-A19 MVställverk A19 Brytare SAFESIX L L L L L O O O O O O O O O O O UH HPA 12/ L L L L L O O O O O O O O O O O UH HPA 12/ L L L L L O O O O O O O O O O O UH HPA 12/ L L L L L O O O O O O O O O O O UH HPA 12/ L L L L L O O O O O O O O O O O UH UNIGEAR A 10KV B2-B16 MVställverk Mätning B2 Frånskiljare CM 1801x B3 Frånskiljare Kondensator Batteri B4 Brytare UNIGEAR A S-HD4/p 3150A A S-HD4/p 2000A A HD4/p 2500A A

6 Produktlivscykeln, kärnan i vårt erbjudande Utnyttja din anläggnings fulla potential Tillgänglighet Den optimala vägen, löpande uppgraderingar Utbyte Översyn Uppgradering Åldrande Reparation Förebyggande underhåll Tid Garantitid Support o Underhåll

7 Mellanspänningsställverk Tillverkade i Sverige VHD/VHE VHA (Safesix) AX1

8 Primary air insulated switchgears VHD/VHE Tillverkades mellan 1970 och 1987 HKK olje-minimum brytare Combiflex reläer Blev Obsolete 1997 Active Classic Limited Obsolete Introduktion försäljning Volymproduktion upphör Produktionsstopp på kompletta moduler Produktionsstopp på reservdelar Releasedatum Utfasning Slutar tillverka Obsoletedatum

9 Brytare VHE/VHD HKK-brytare Ny VD4/HD4-brytare Vacuum-/gasbrytare

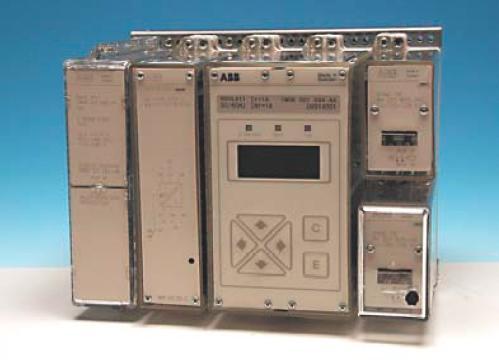

10 Reläskydd VHD/VHE Erbjudande: Utbyte av gamla skydd mot nya moderna reläskydd i befintligt ställverk omfattande Analys av befintligt skydd och selektivplan Val av nya skydd Inmontering, inkoppling, provning, ändring i dokumentation Utbyte utförs till fast pris och utrustningen överlämnas till kunden driftklar

11 Primary air insulated switchgears VHA (Safesix) Tillverkades Blev obsolete 2013 (ej C-pol) Innehöll SF6-brytaren HPA Reläskydden RACIC, RACID samt SPACOM Active Classic Limited Obsolete Introduktion försäljning Volymproduktion upphör Produktionsstopp på kompletta moduler Produktionsstopp på reservdelar Releasedatum Utfasning Slutar tillverka Obsoletedatum

12 Livscykel Safesix Revison Uppgradering reläskydd FU År

13 Brytare Safesix VHA-brytare Ny VD4/HD4-brytare Vacuum-/gasbrytare

14 Reläskydd Safesix PM-kit Installation, idrifttagning, provning till fast förmånligt pris Finns till 100-/300- samt 500-serien

15 Utökad tillståndskontroll - Safesix Bör göras vart 20:e år. Del av innehåll: Okulärbesiktning Rengöring Uppsmörjning Resistansmätning genom poler och skenor. Tidmätningar Primärprov av mätutrustning Funktionskontroll av eliminator

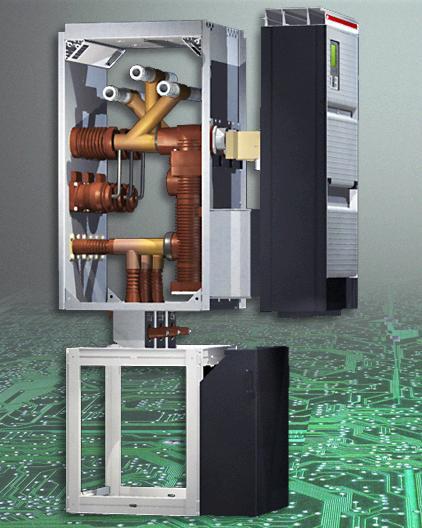

16 Primary air insulated switchgears AX1 Tillverkades mellan1998 och 2004 HPA, HD4, VM1 brytare REF AX1 reläer Går in i sin Obsoletefas 1 Jan, 2015 Active Classic Limited Obsolete Introduktion försäljning Volymproduktion upphör Produktionsstopp på kompletta moduler Produktionsstopp på reservdelar Releasedatum Utfasning Slutar tillverka Obsoletedatum

17 Reläskydd AX1 PM-kit PM-kit finns nu till REF_AX1

18 Uppgraderingskit Ljusbågseliminator Uppgradera A- och B-revisionen till C-revision.

19 Revision AX1 Bör göras vart 10:e år. Del av innehåll: Rengöring Uppsmörjning Resistansmätning genom poler Tidmätningar Primärprov av mätutrustning Funktionskontroll av eliminator

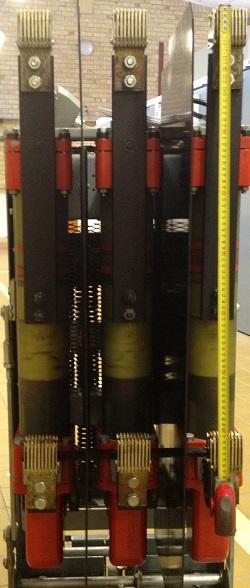

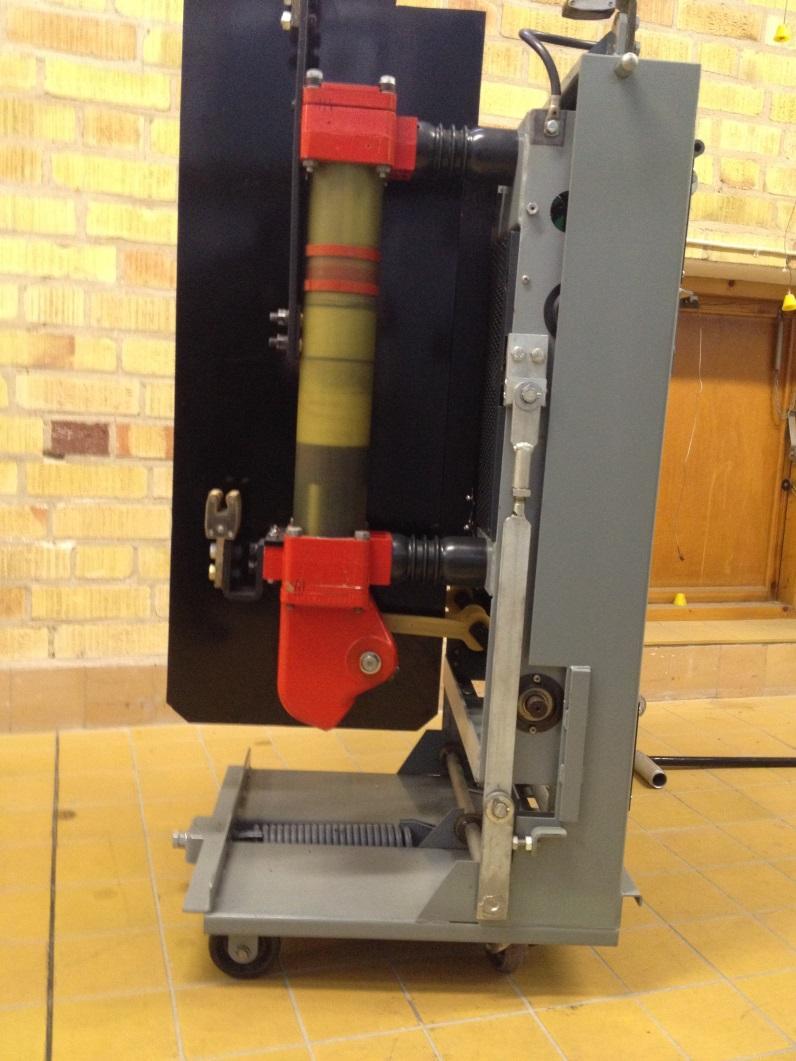

20 Ersättningsbrytare till Delta-V Finns nu direkta ersättningsbrytare till Delta-V truckar

21 Ultra Fast Earthing Switch- UFES

22 Effekter av en ljusbåge Skälet till olyckor Vanligaste skälen till ljusbågar 1. Mänskliga misstak 2. Mekaniska fel 3. Dålig anslutning 4. Föroreningar 5. Djur När uppstår ljusbåge? 25 % utan operatör. 10 % med operatören i rummet, med stängt skåp. 65 % när operatören arbetar i skåpet.

23 Effects av en ljusbåge Exempel 1

24 Effekter av en ljusbåge Exempel 2

25 Effekter av ljusbåge Snabb temperaturhöjdning (upp till C) Snabb tryckstegring Utsläpp av material och varma livsfarliga gaser Förgasning av metall och isolationsmaterial. Ev. svåra personskador Svåra skador på ställverket

26 Effekter av ljusbåge, tryckkurva Tryckkurva utan UFES Tryckkurva med UFES 4 Time in ms

27 Den nya ultrasnabba ljusbågseliminatorn UFES Händelsesekvensbeskrivning 1. En intern ljusbåge bildas

28 Den nya ultrasnabba ljusbågseliminatorn UFES Händelsesekvensbeskrivning 1. En intern ljusbåge bildas 2. Detektering av intern ljusbåge med ljus- och/eller strömövervakning

29 Den nya ultrasnabba ljusbågseliminatorn UFES Händelsesekvensbeskrivning 1. En intern ljusbåge bildas 2. Detektering av intern ljusbåge med ljus- och/eller strömövervakning 3. ~ 1-2 ms efter detektering UFES primära kopplingar utlöses av den elektroniska enheten (som tillval även utlösning av brytaren uppströms)

30 Den nya ultrasnabba ljusbågseliminatorn UFES Händelsesekvensbeskrivning 1. En intern ljusbåge bildas 2. Detektering av intern ljusbåge med ljus- och/eller strömövervakning 3. ~ 1-2 ms efter detektering UFES primära kopplingar utlöses av den elektroniska enheten (som tillval även utlösning av brytaren uppströms) 4. < 4 ms efter detektering En fast trefas kortslutning mot jord skapas av UFES primärkopplingar, vilket leder till att ljusbågspänningen avbryts. Den interna ljusbågen släcks.

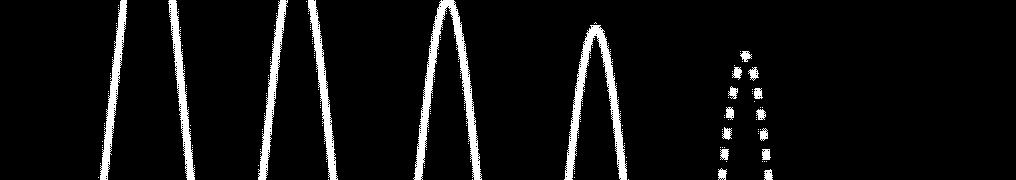

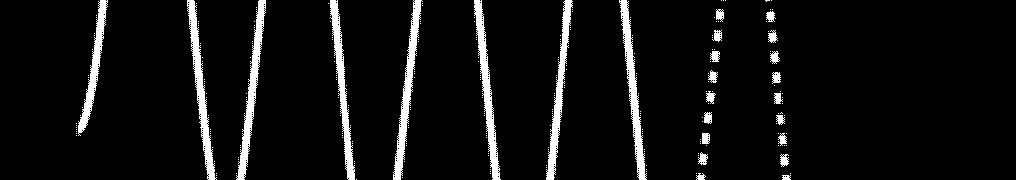

31 Den nya ultrasnabba ljusbågseliminatorn UFES Händelsesekvensbeskrivning 1. En intern ljusbåge bildas 2. Detektering av intern ljusbåge med ljus- och/eller strömövervakning 3. ~ 1-2 ms efter detektering UFES primära kopplingar utlöses av den elektroniska enheten (som tillval även utlösning av brytaren uppströms) 4. < 4 ms efter detektering En fast trefas kortslutning mot jord skapas av UFES primärkopplingar, vilket leder till att ljusbågspänningen avbryts. Den interna ljusbågen släcks. 5. Efter 80 ms + tiden x Slutgiltig borttagning av felströmmen som flyter genom primärkopplingarna görs av brytaren uppströms.

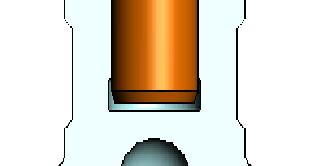

32 UFES uppbyggnad Vacuum device Drive

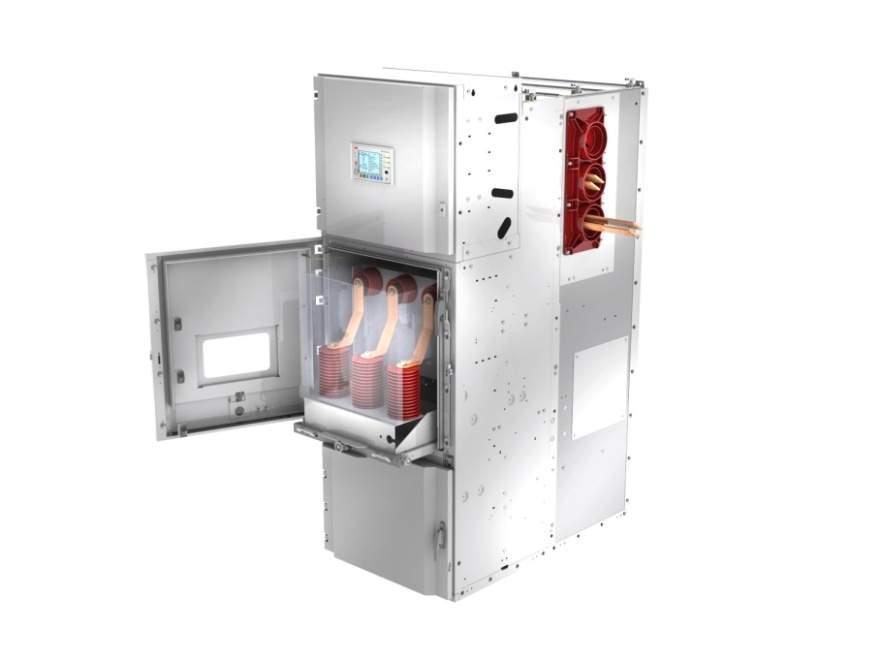

33 Uppgradering med: Den ultrasnabba ljusbågseliminatorn - UFES

34 Akuttelefon: Vad gör Ni vid ett akut haveri? Journummer för utryckning Beredskapsgrupp vid haveri Journummer Support dagtid :
