Våtrumskonstruktioner med keramiska plattor

Transkript

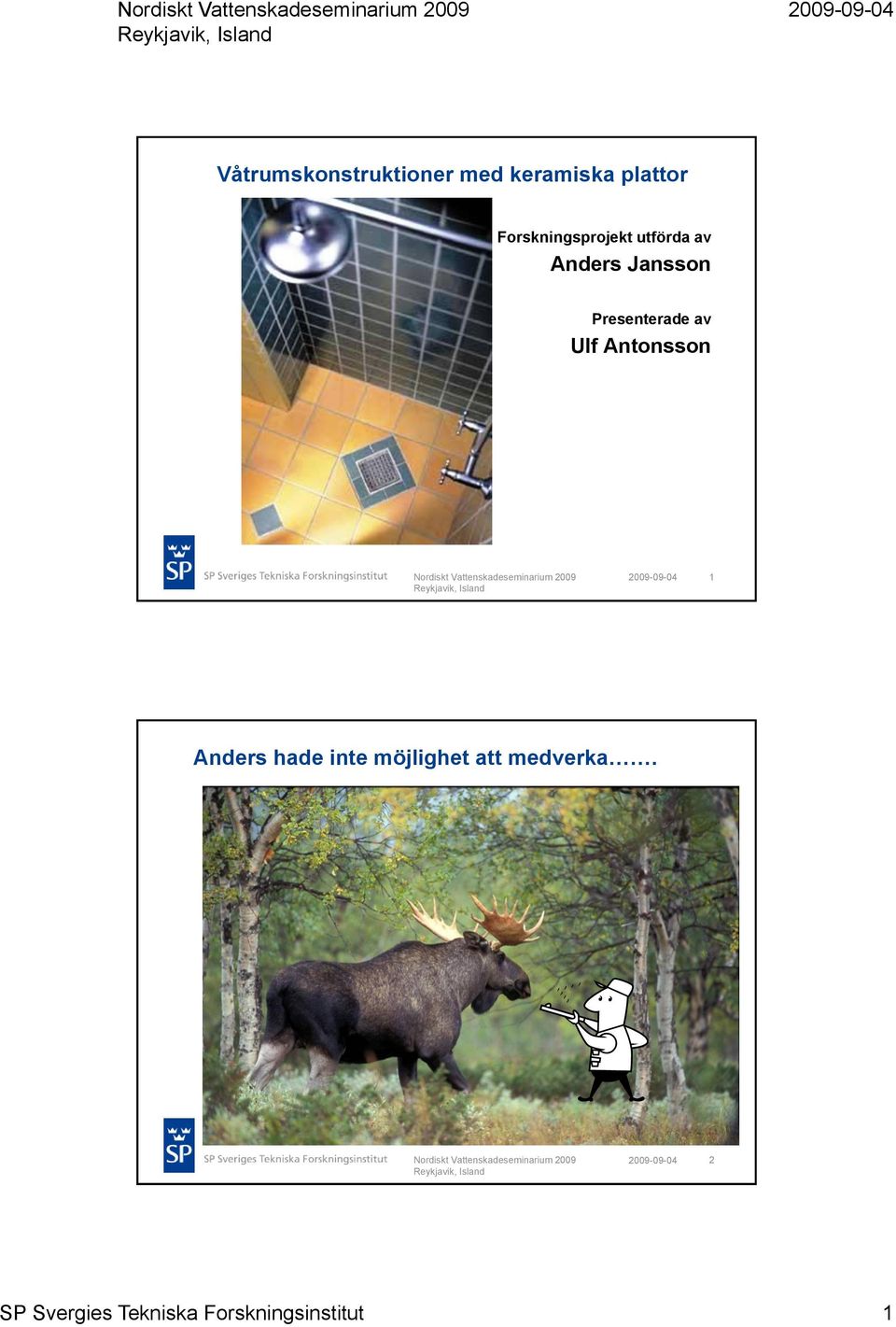

1 Våtrumskonstruktioner med keramiska plattor Forskningsprojekt utförda av Anders Jansson Presenterade av Ulf Antonsson 1 Anders hade inte möjlighet att medverka. 2 SP Svergies Tekniska Forskningsinstitut 1

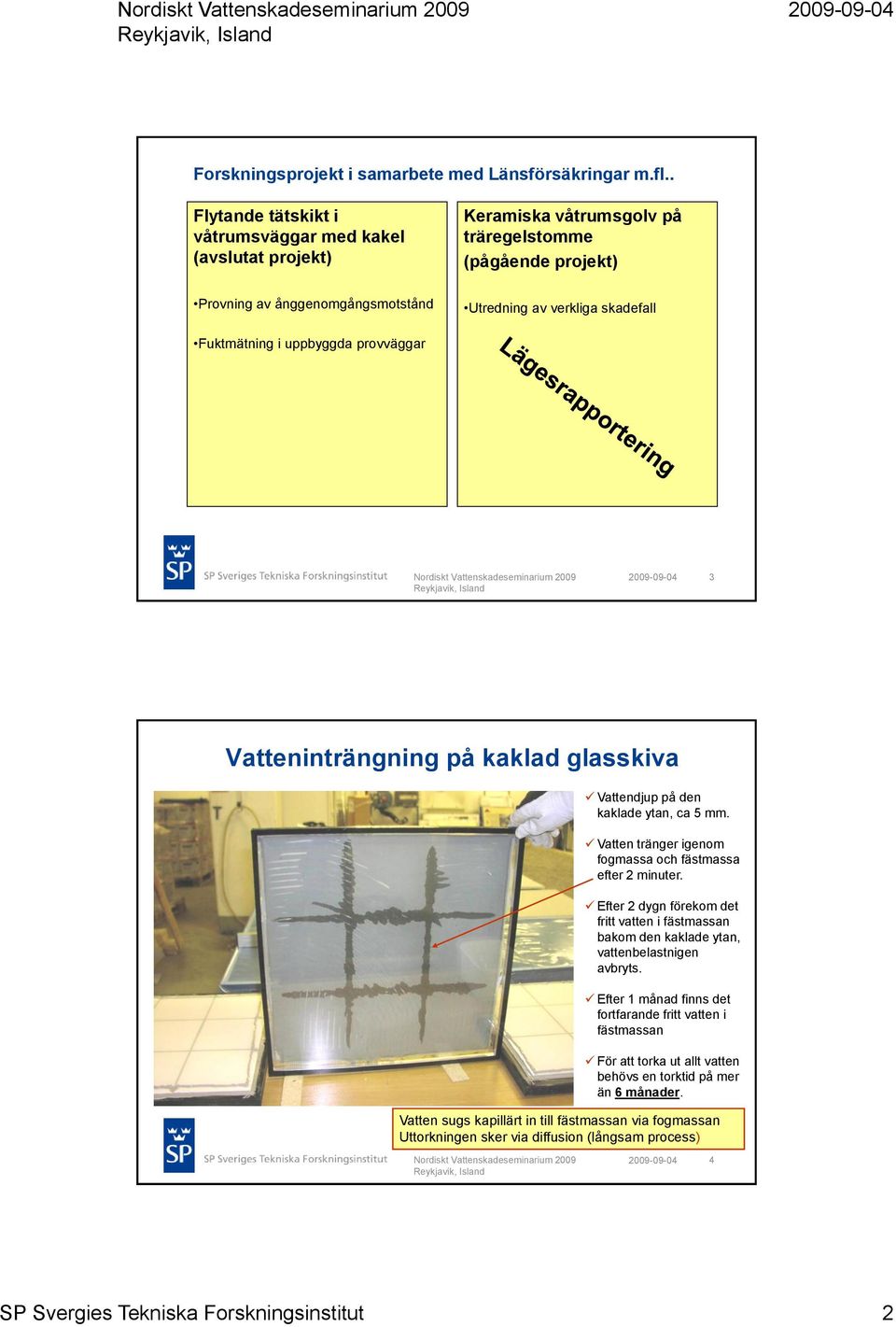

2 Forskningsprojekt i samarbete med Länsförsäkringar m.fl.. Flytande tätskikt i våtrumsväggar med kakel (avslutat projekt) Keramiska våtrumsgolv på träregelstomme (pågående projekt) Provning av ånggenomgångsmotstånd Fuktmätning i uppbyggda provväggar Utredning av verkliga skadefall 3 Vatteninträngning på kaklad glasskiva Vattendjup på den kaklade ytan, ca 5 mm. Vatten tränger igenom fogmassa och fästmassa efter 2 minuter. Efter 2 dygn förekom det fritt vatten i fästmassan bakom den kaklade ytan, vattenbelastnigen avbryts. Efter 1 månad finns det fortfarande fritt vatten i fästmassan För att torka ut allt vatten behövs en torktid på mer än 6 månader. Vatten sugs kapillärt in till fästmassan via fogmassan Uttorkningen sker via diffusion (långsam process) 4 SP Svergies Tekniska Forskningsinstitut 2

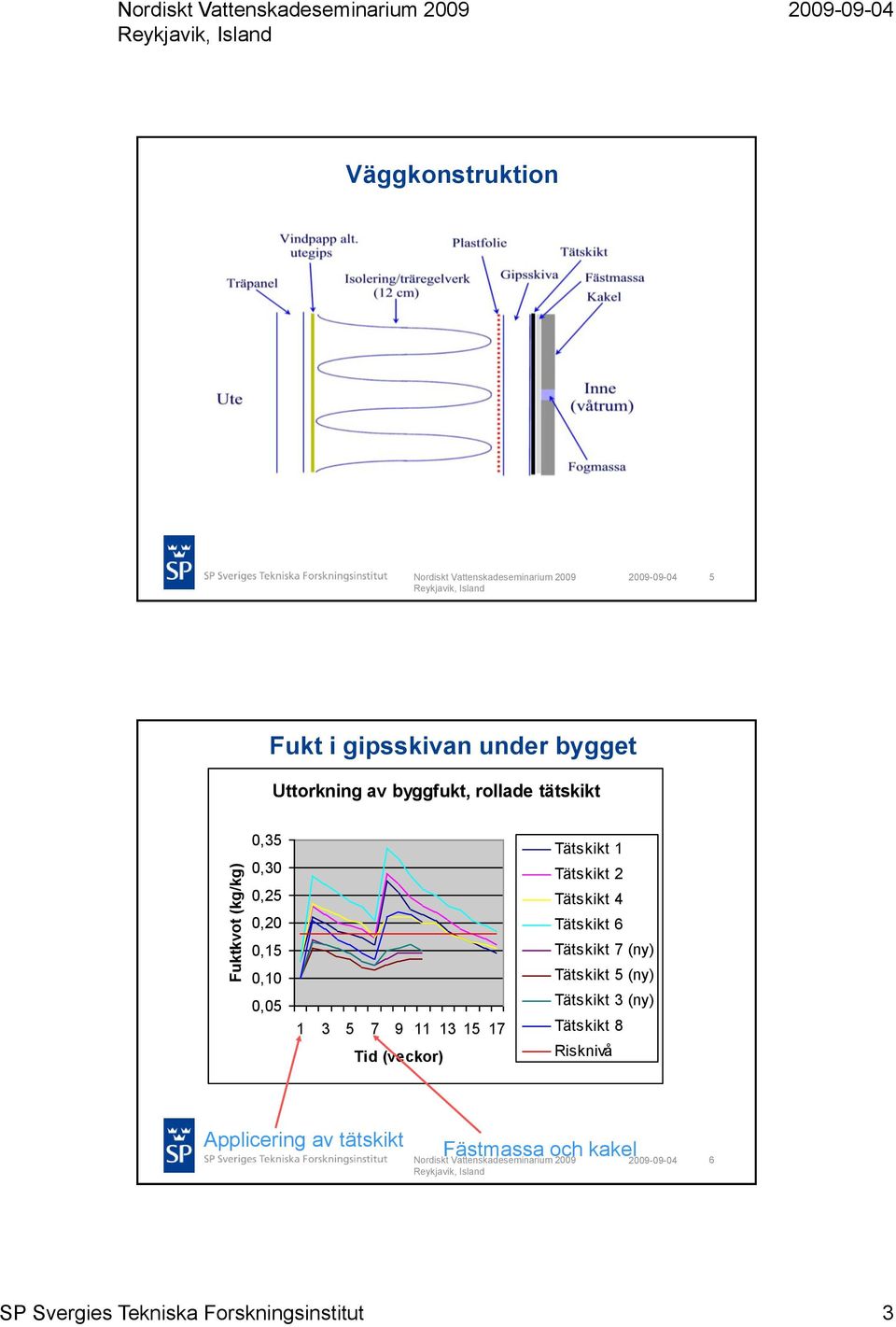

3 Fuktkvot (kg/kg) Väggkonstruktion 5 Fukt i gipsskivan under bygget Uttorkning av byggfukt, rollade tätskikt 0,35 0,30 0,25 0,20 0,15 0,10 0, Tid (veckor) Tätskikt 1 Tätskikt 2 Tätskikt 4 Tätskikt 6 Tätskikt 7 (ny) Tätskikt 5 (ny) Tätskikt 3 (ny) Tätskikt 8 Risknivå Applicering av tätskikt Fästmassa och kakel 6 SP Svergies Tekniska Forskningsinstitut 3

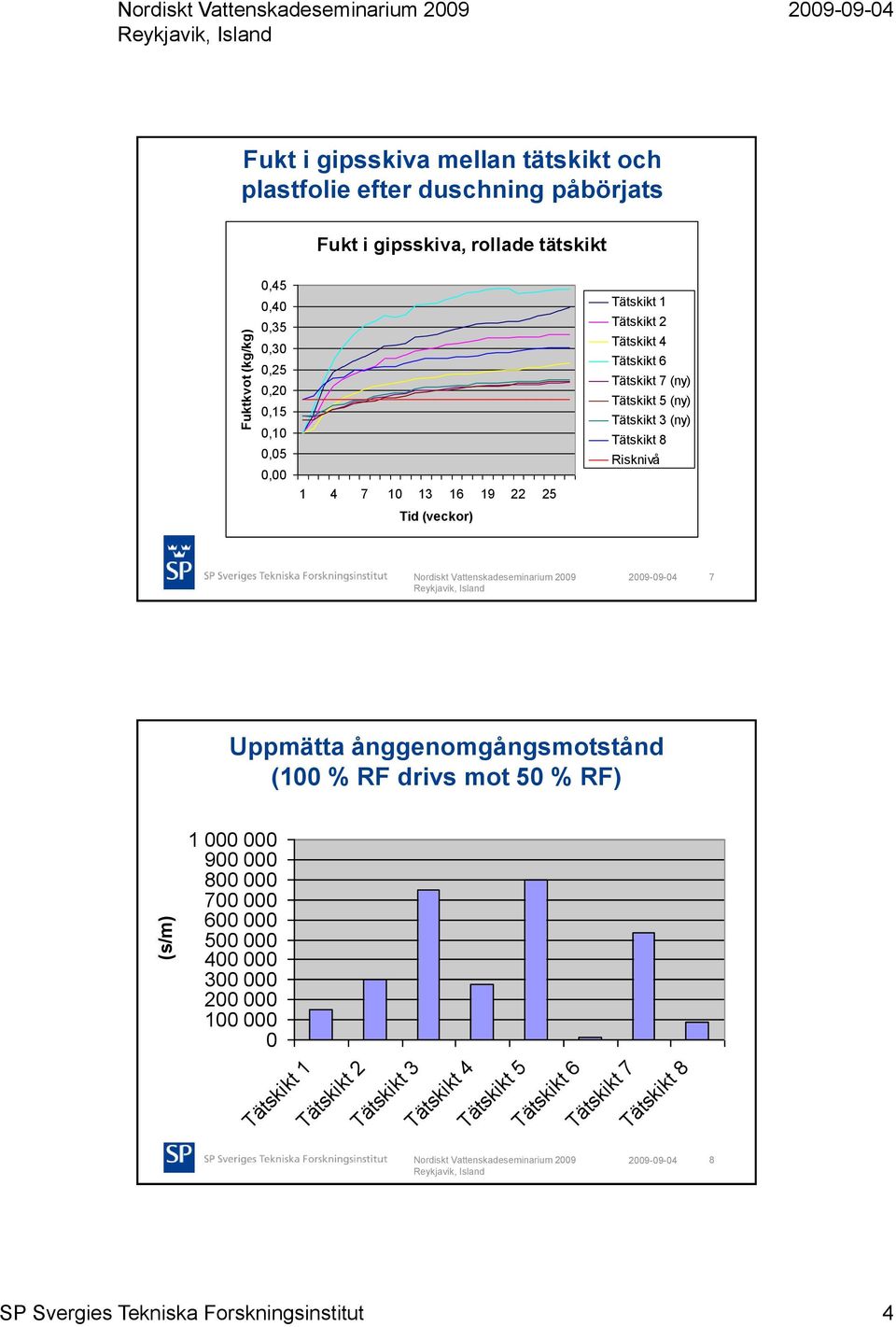

4 (s/m) Fuktkvot (kg/kg) Fukt i gipsskiva mellan tätskikt och plastfolie efter duschning påbörjats Fukt i gipsskiva, rollade tätskikt 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0, Tid (veckor) Tätskikt 1 Tätskikt 2 Tätskikt 4 Tätskikt 6 Tätskikt 7 (ny) Tätskikt 5 (ny) Tätskikt 3 (ny) Tätskikt 8 Risknivå 7 Uppmätta ånggenomgångsmotstånd, (100% RF drivs mot 50 % RF) Tätskikt 1 Tätskikt 2 Tätskikt 3 Tätskikt 4 Tätskikt 5 Tätskikt 6 Tätskikt 7 Tätskikt 8 8 SP Svergies Tekniska Forskningsinstitut 4

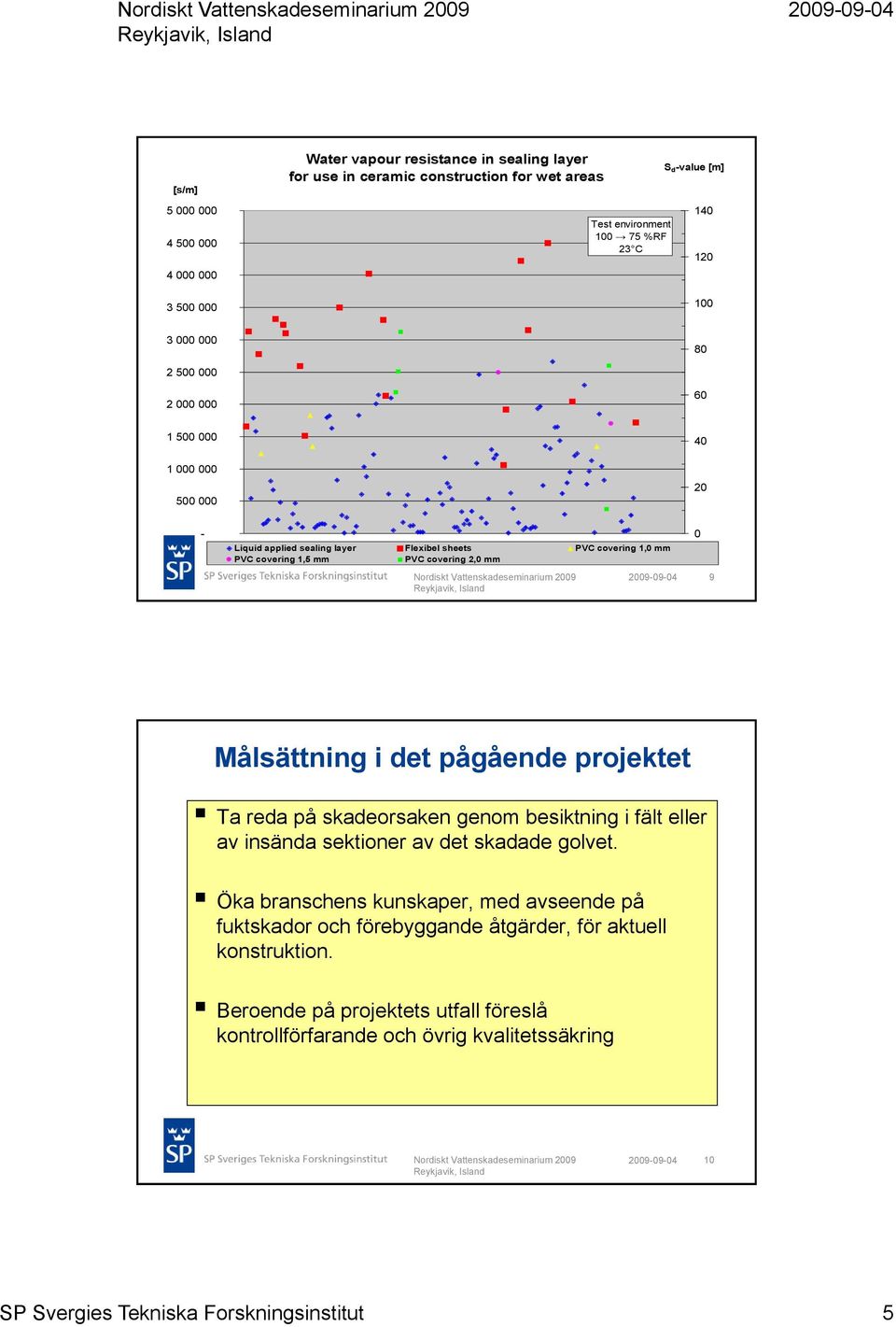

5 [s/m] Water vapour resistance in sealing layer for use in ceramic construction for wet areas Test environment %RF 23 C S d -value [m] Liquid applied sealing layer Flexibel sheets PVC covering 1,0 mm PVC covering 1,5 mm PVC covering 2,0 mm 0 9 Målsättning i det pågående projektet Ta reda på skadeorsaken genom besiktning i fält eller av insända sektioner av det skadade golvet. Öka branschens kunskaper, med avseende på fuktskador och förebyggande åtgärder, för aktuell konstruktion. Beroende på projektets utfall föreslå kontrollförfarande och övrig kvalitetssäkring 10 SP Svergies Tekniska Forskningsinstitut 5

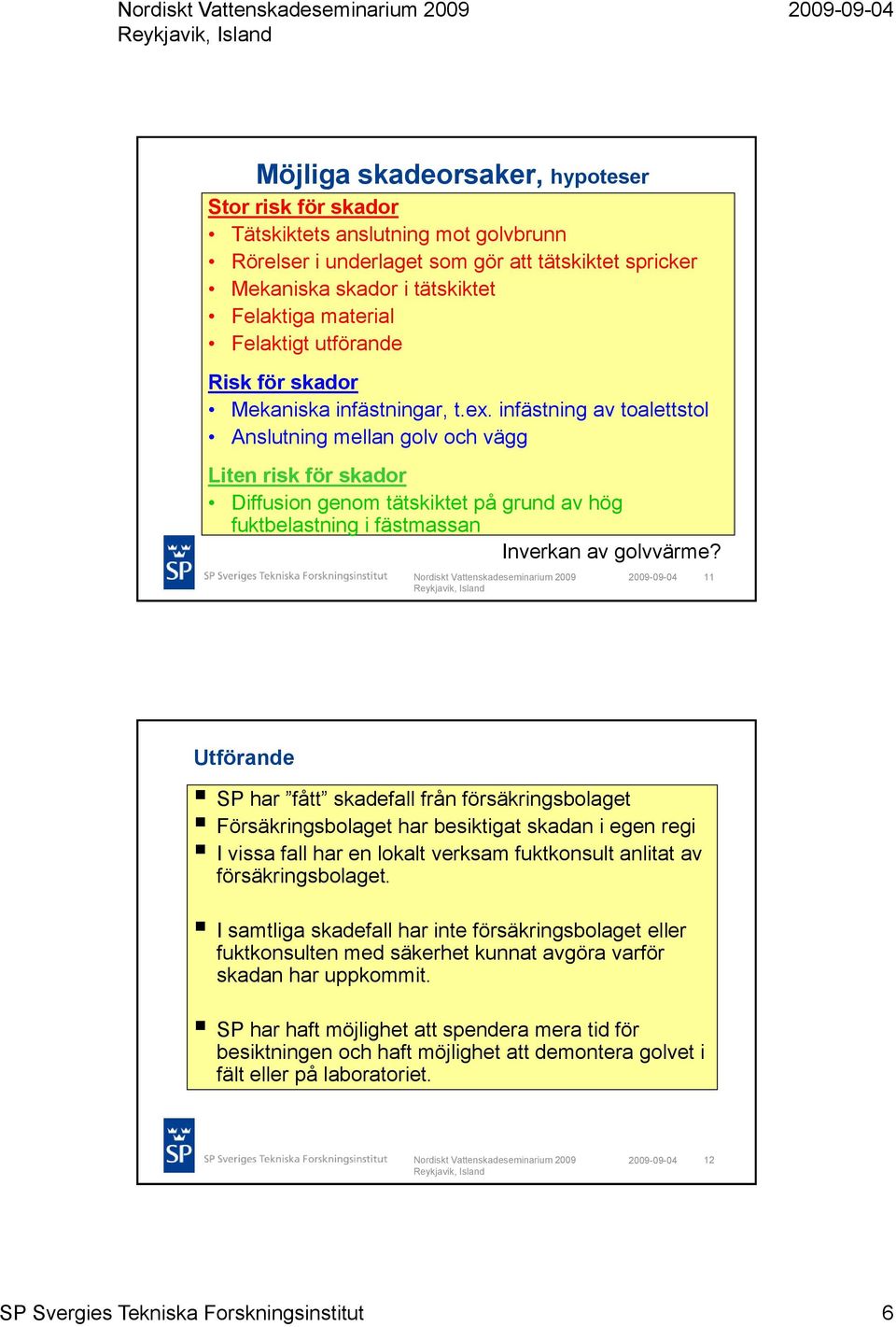

6 Möjliga skadeorsaker, hypoteser Stor risk för skador Tätskiktets anslutning mot golvbrunn Rörelser i underlaget som gör att tätskiktet spricker Mekaniska skador i tätskiktet Felaktiga material Felaktigt utförande Risk för skador Mekaniska infästningar, t.ex. infästning av toalettstol Anslutning mellan golv och vägg Liten risk för skador Diffusion genom tätskiktet på grund av hög fuktbelastning i fästmassan Inverkan av golvvärme? 11 Utförande SP har fått skadefall från försäkringsbolaget Försäkringsbolaget har besiktigat skadan i egen regi I vissa fall har en lokalt verksam fuktkonsult anlitat av försäkringsbolaget. I samtliga skadefall har inte försäkringsbolaget eller fuktkonsulten med säkerhet kunnat avgöra varför skadan har uppkommit. SP har haft möjlighet att spendera mera tid för besiktningen och haft möjlighet att demontera golvet i fält eller på laboratoriet. 12 SP Svergies Tekniska Forskningsinstitut 6

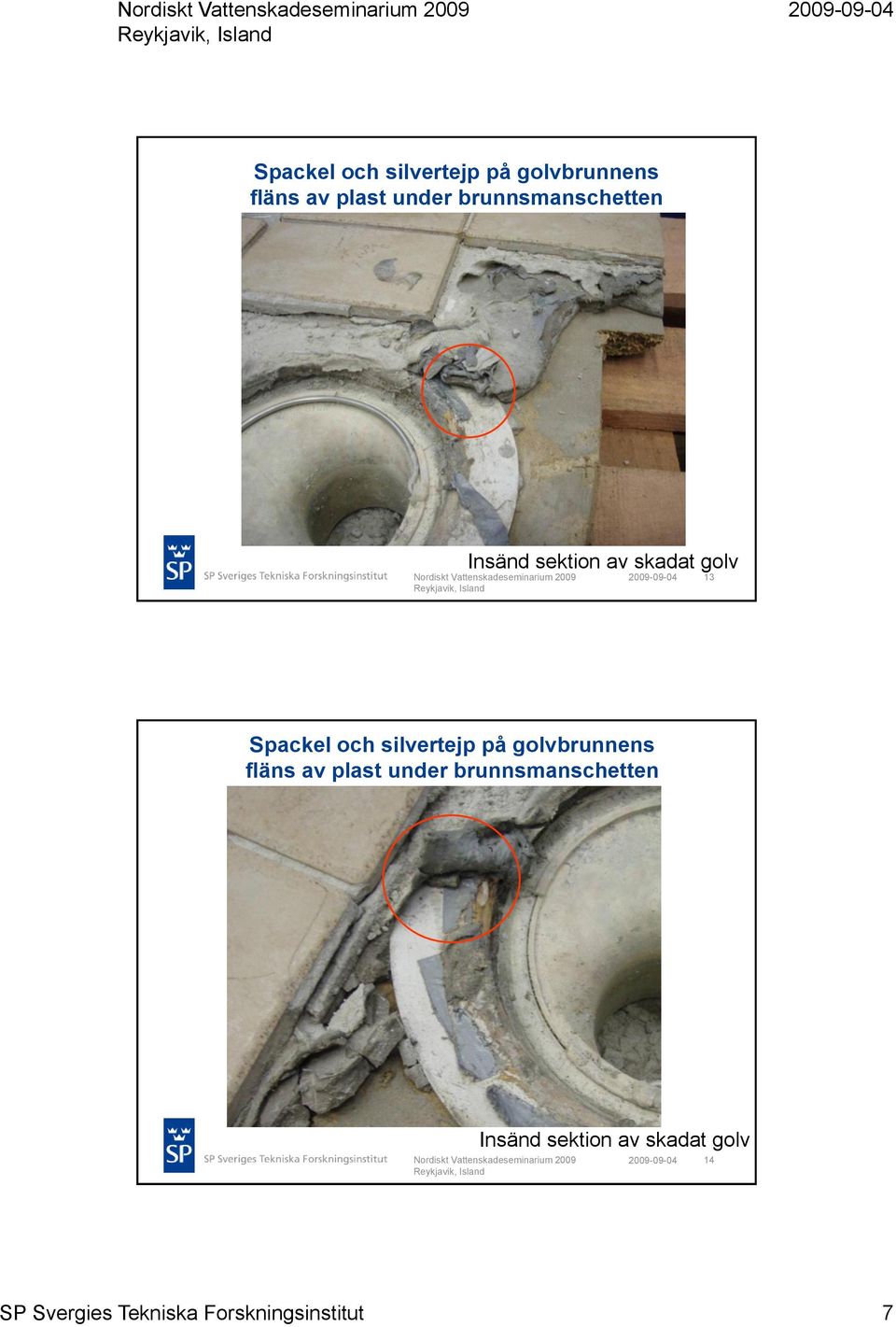

7 Spackel och silvertejp på golvbrunnens fläns av plast under brunnsmanschetten Insänd sektion av skadat golv 13 Spackel och silvertejp på golvbrunnens fläns av plast under brunnsmanschetten Insänd sektion av skadat golv 14 SP Svergies Tekniska Forskningsinstitut 7

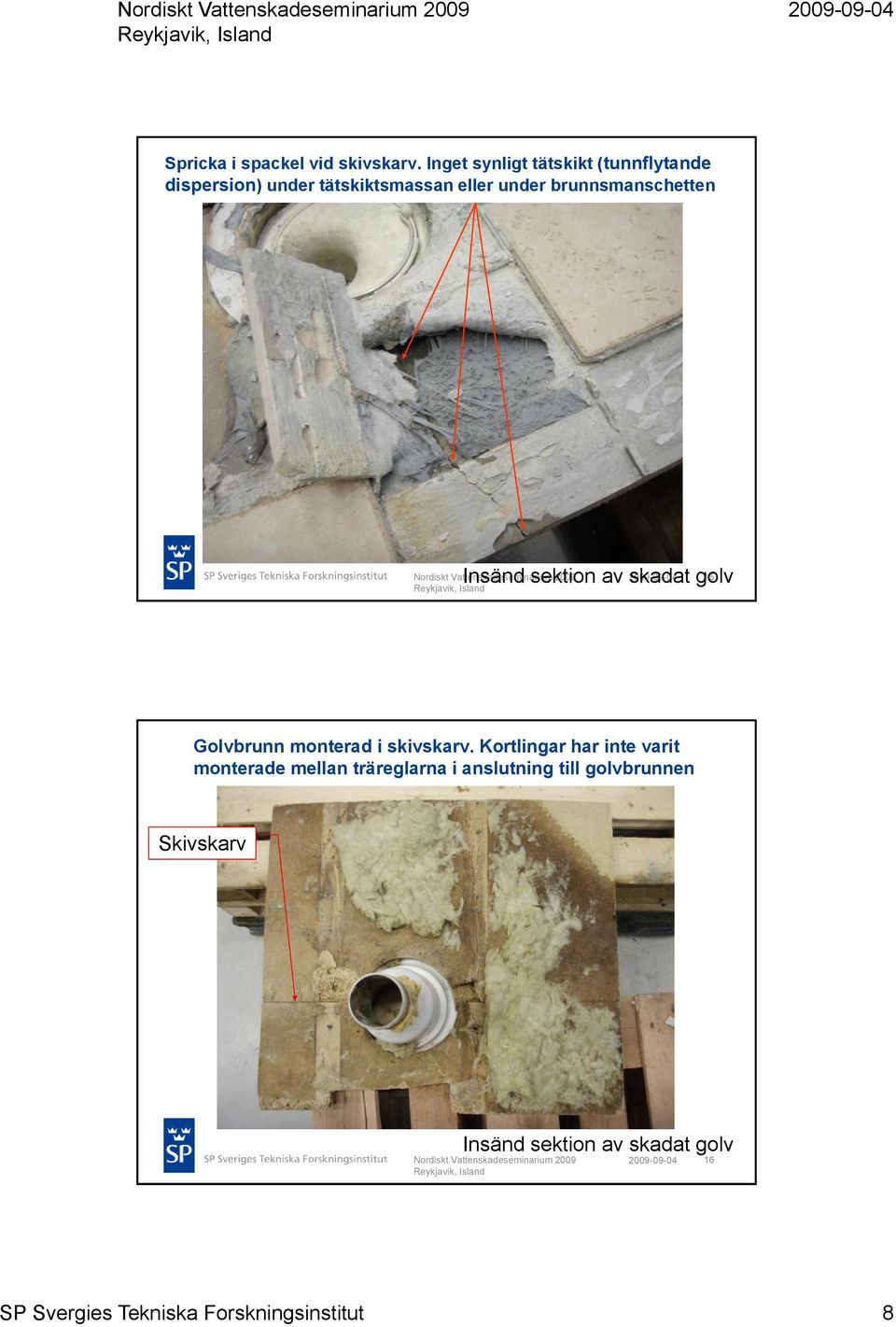

8 Spricka i spackel vid skivskarv. Inget synligt tätskikt (tunnflytande dispersion) under tätskiktsmassan eller under brunnsmanschetten Nordiskt Vattenskadeseminarium Insänd sektion 2009 av skadat golv 15 Golvbrunn monterad i skivskarv. Kortlingar har inte varit monterade mellan träreglarna i anslutning till golvbrunnen Skivskarv Insänd sektion av skadat golv 16 SP Svergies Tekniska Forskningsinstitut 8

9 Tätskikt ovan och under flytspackel Tätskikt Fältundersökning 17 Tätskikt ner i golvbrunn, klämring saknas Fältundersökning 19 SP Svergies Tekniska Forskningsinstitut 9

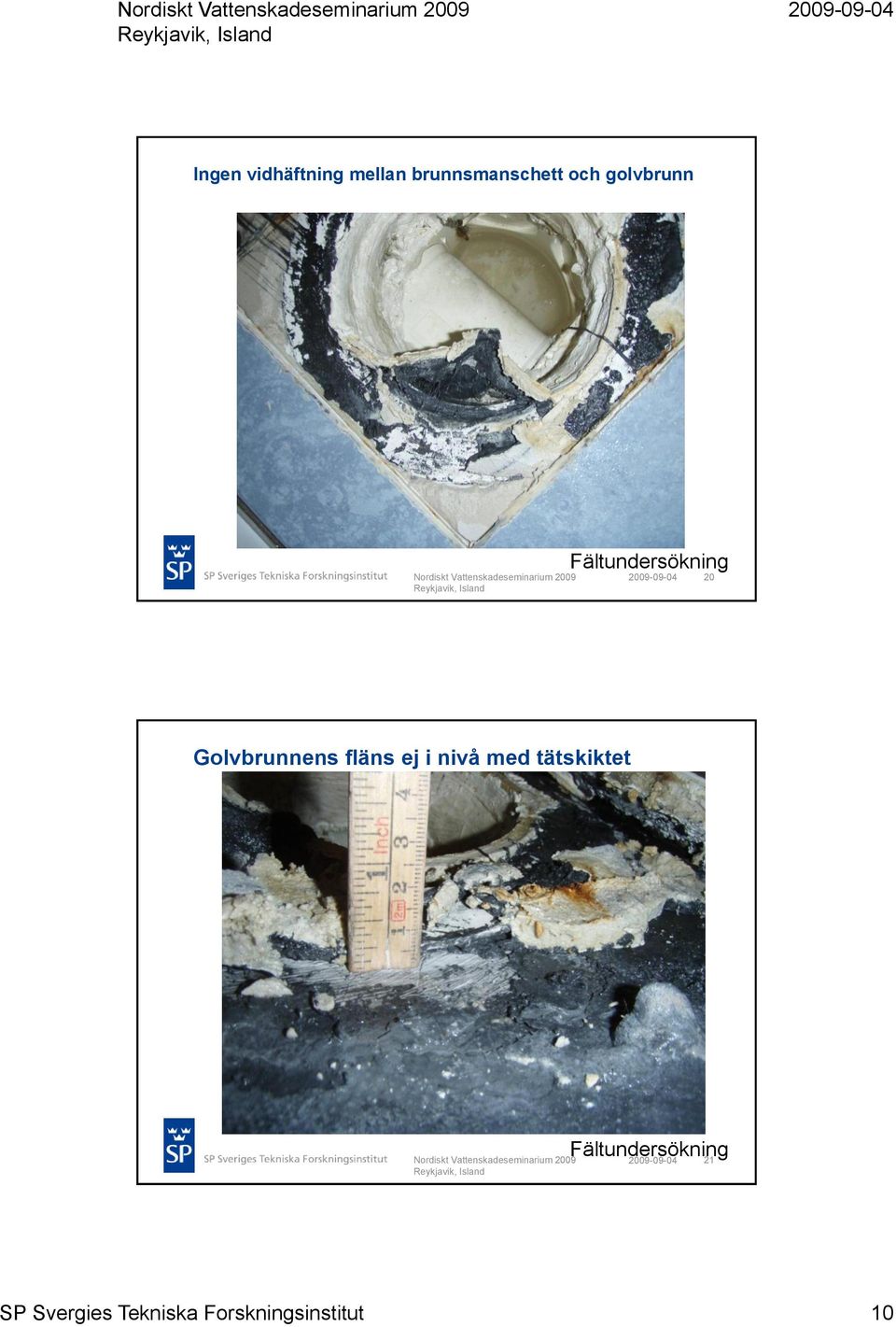

10 Ingen vidhäftning mellan brunnsmanschett och golvbrunn Fältundersökning 20 Golvbrunnens fläns ej i nivå med tätskiktet Fältundersökning 21 SP Svergies Tekniska Forskningsinstitut 10

11 Slutsatser Montering av golvbrunnar utförs inte enligt monteringsanvisningar Montering av golvbrunnar utförs inte enligt branschregler Applicering av tätskikt utförs inte enligt monteringsanvisningar Applicering av tätskikt utförs inte enligt branschregler 22 Möjliga skadeorsaker, resultat Stor risk för skador Tätskiktets anslutning mot golvbrunn Rörelser i underlaget som gör att tätskiktet spricker Mekaniska skador i tätskiktet Felaktiga material Felaktigt utförande Risk för skador Mekaniska infästningar, t.ex. infästning av toalettstol Anslutning mellan golv och vägg Liten risk för skador Diffusion genom tätskiktet på grund av hög fuktbelastning i fästmassan Inverkan av golvvärme? 23 SP Svergies Tekniska Forskningsinstitut 11
