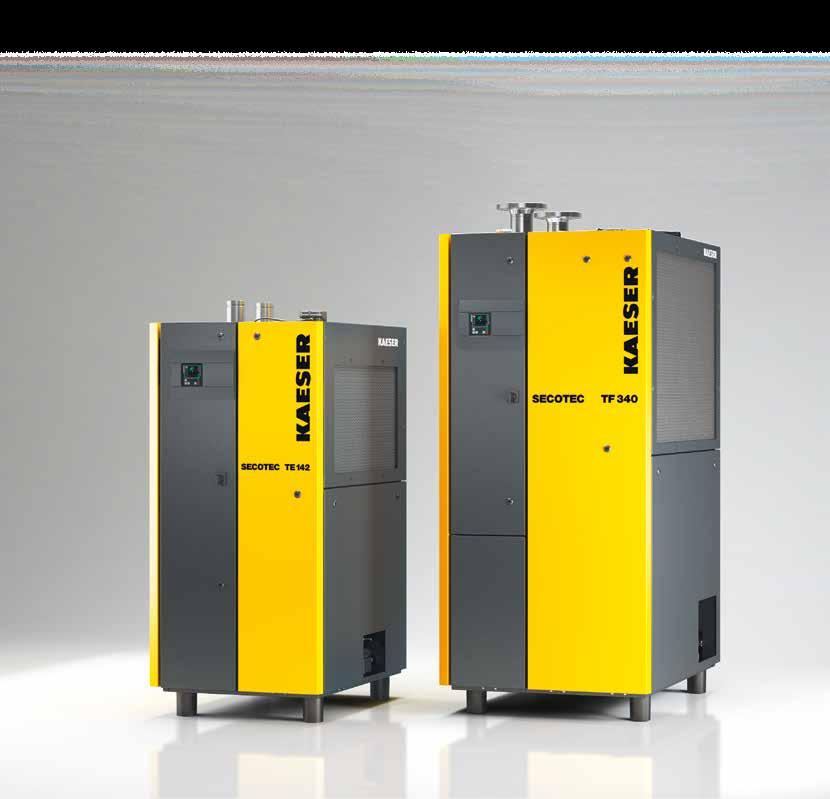

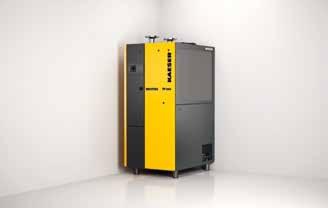

Energisnål kyltork. SECOTEC -serien TE och TF Effektiv, kompakt och lätt att underhålla Nominellt flöde 10,5 till 34,0 m³/min, tryck 3 till 16 bar

Transkript

1 KOMPRESSORER Energisnål kyltork SECOTEC -serien TE och TF Effektiv, kompakt och lätt att underhålla Nominellt flöde 10,5 till 34,0 m³/min, tryck 3 till 16 bar

2 SECOTEC -serien TE och TF Kompakt energibesparande kyltork tack vare latent värme SECOTEC det står sedan länge för högvärdiga KAESER-kyltorkar i industrikvalitet, för stabila tryckdaggpunkter med högsta möjliga tillförlitlighet och för mycket låga totalkostnader över hela livslängden. Med det innovativa latentvärmeackumulator och värmeväxlarsystemet SECOPACK LS och med styrningen SIGMA CONTROL SMART sätter den nya generationen nya standarder när det gäller energieffektivitet, platsbehov och användarvänlighet. Spara energikostnader De nya SECOTEC-kyltorkarna kräver mindre än 97 W elektrisk effekt per m³/min tryckluft (ISO 7183 A1). I dellastdrift kan, tack vare energisparreglering, överflödig kyleffekt mellanlagras i den termiska ackumulatorn och användas för torkning utan elförbrukning. Det reaktionssnabba värmeväxlarsystemet SECOPACK LS garanterar alltid stabila tryckdaggpunkter. Kompakt och optimerad Ackumulatorutrymmet i det innovativa värmeväxlarsystemet SECOPACK LS är fyllt med ett fasväxlande material. Dess betydligt högre lagringstäthet sparar vid samma kapacitet upp till 98 % av lagringsmaterialet jämfört med konventionella värmeackumulatorer. Lagringskapacitet för tryckdaggpunktsstabilitet åtföljs därmed av ett mycket mindre platsbehov. Optimerade flödesvägar minskar tryckförluster och bidrar därmed till högre energieffektivitet hos SECOTEC-torkarna. Intuitiv manövrering Den elektriska styrningen SIGMA CONTROL SMART med färgdisplay och språkneutralt menysystem är enkel och intuitiv att använda. Meddelandeminne, drifttidräknare för enskilda komponenter och underhållstimer, ger en effektiv kontroll och analys av driftdata. Potentialfria kontakter och en Modbus TCP-kommunikationsmodul (tillval) ger enkel anslutning till nätverk med maskinövergripande styrningar som SIGMA AIR MANAGER 4.0. Hållbar pålitlighet Det högkvalitativa kylsystemet hos SECOTEC-kyltorkar medger säker användning upp till en omgivningstemperatur på +50 C. Den stora kondensatavskiljaren och den elektroniska kondensatdräneringen ECO-DRAIN ger pålitlig avskiljning av kondensatet i alla lastfaser. Kondensor och SECOPACK LS av aluminium och korrosionsbeständiga tryckluftsrör ökar livslängden. Det elektriska utförandet uppfyller standard EN Konventionell kyltork SECOTEC Sänk livscykelkostnaderna! Tre faktorer bidrar till de ytterst låga livscykelkostnaderna för den nya SECOTEC-kyltorken: ett anläggningskoncept som kräver minimalt underhåll, ett urval av energieffektiva komponenter och framförallt den behovsstyrda SECOTECenergisparregleringen. Tack vare den trion kan exempelvis en SECOTEC TF 340 spara in upp till 50 % av livscykelkostnaderna jämfört med konventionella kyltorkar på marknaden. Möjlig besparingspotential Investering förfilter Investering kyltork Underhållsmaterial Energikostnad förfilter (Differenstryck) Energikostnad kyltork (Differenstryck) Energikostnad, direkt el Exempel SECOTEC TF 340: Flöde 34 m³/min, 40 % kapacitetsutnyttjande, 6,55 kw/(m³/min), ytterligare energibehov 6 %/bar, 0,20 /kwh, driftstimmar per år, årlig kapitalvinst över 10 år 2

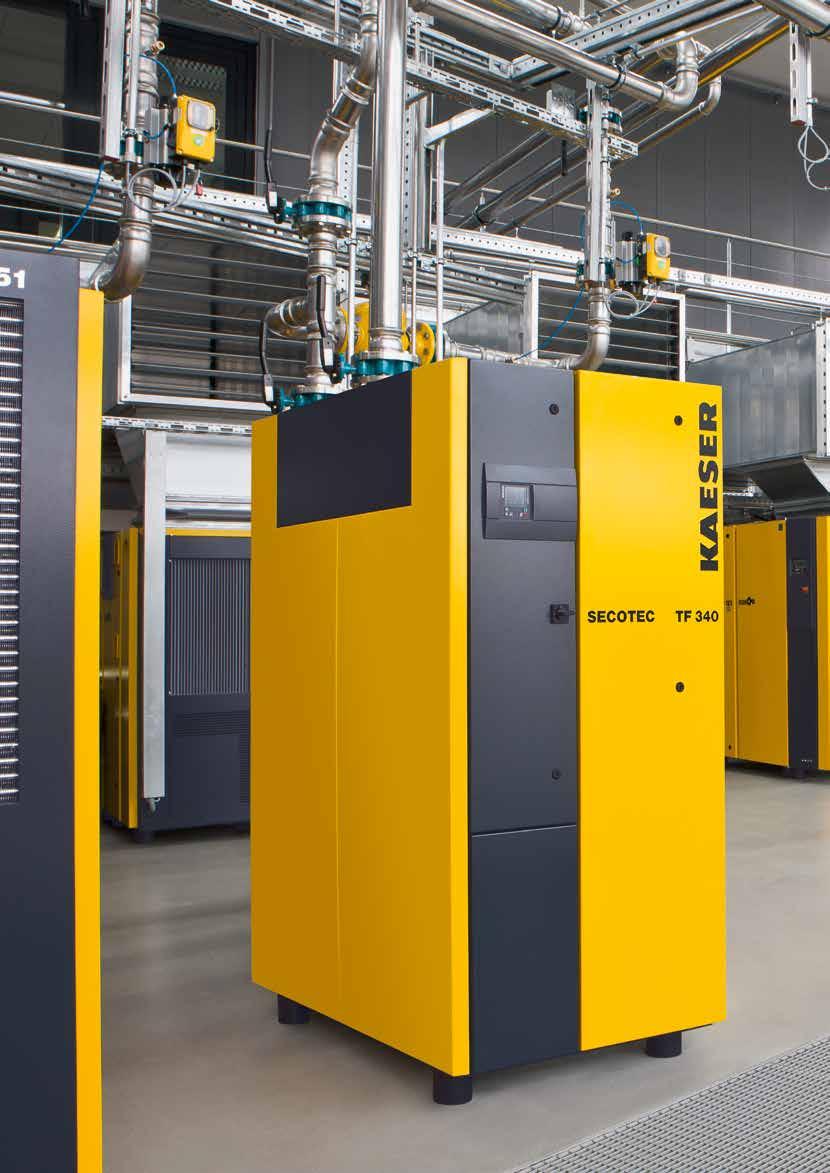

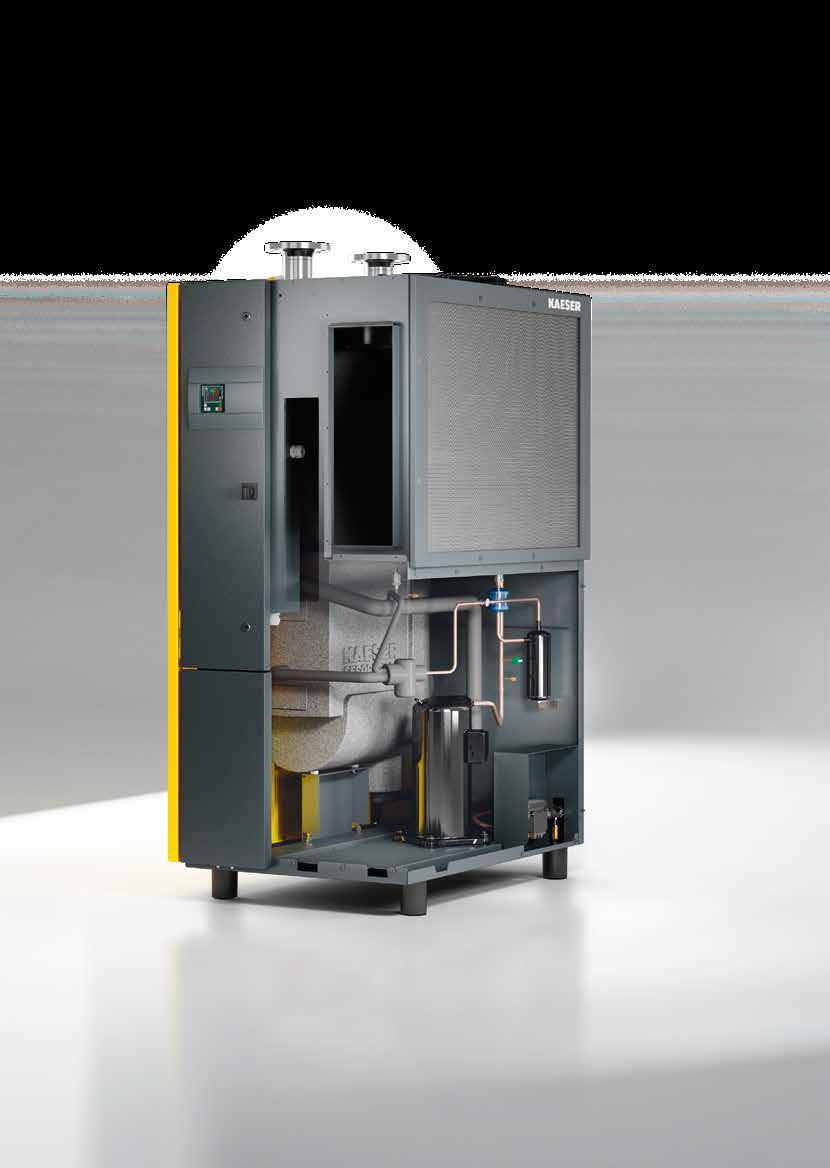

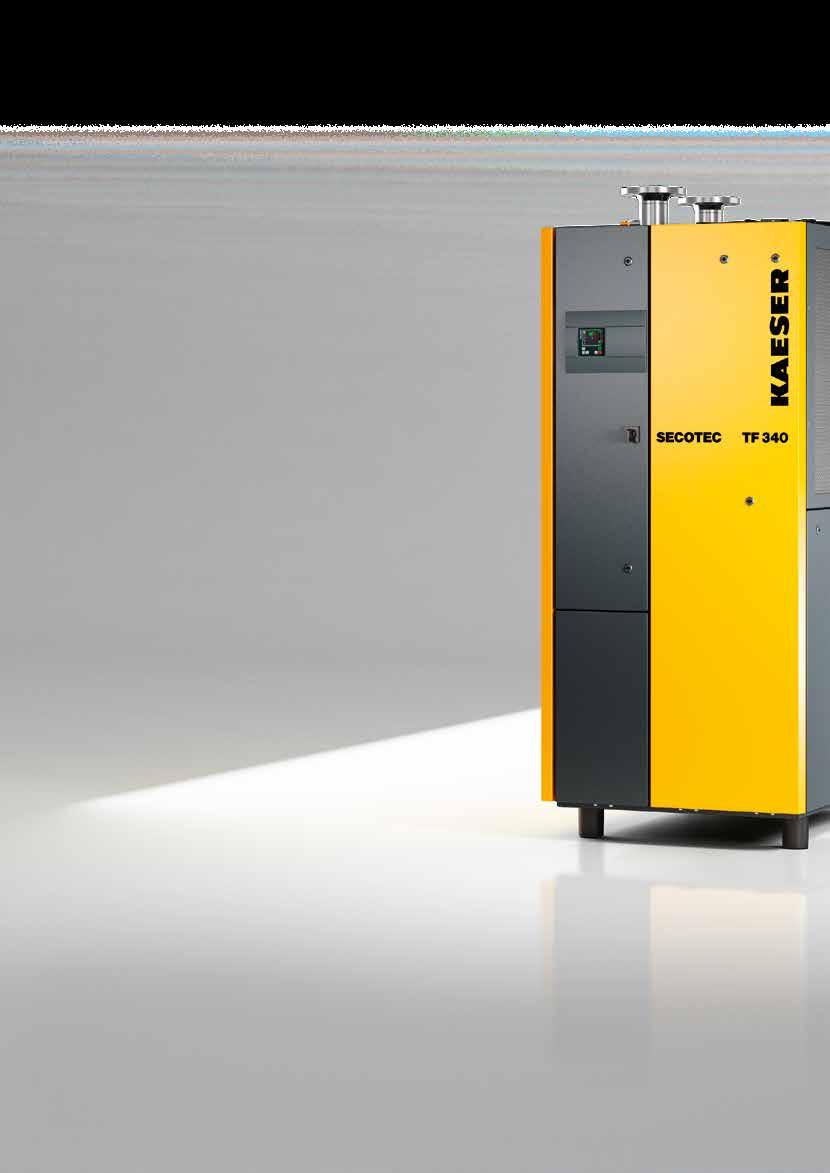

3 Effektiv, kompakt, underhållsvänlig Bild: SECOTEC TF 340 3

4 4

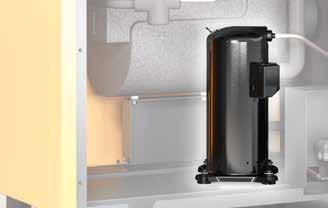

5 SECOTEC -serien TE och TF Energi-effektivitetspaket Tack vare konsekvent användning av högkvalitativa komponenter och vår mångåriga erfarenhet av anläggningsdesign uppnår SECOTEC-kyltorkar toppvärden när det gäller energieffektivitet och det gäller över hela belastningsområdet. upp till 26 % dp 0,15 Effektivare kylmedelskompressor Verkningsgraden för de Scroll-kylmedelskompressorer som är installerade i SECOTEC-torkarna är upp till 26 % bättre än verkningsgraden hos kolvkompressorer. Det är ett viktigt bidrag till den nya KAESER-kyltorkens höga effektivitet. Minimalt differenstryck KAESER-kyltorkarna i den nya SECOTEC-serien utmärker sig med ett särskilt lågt differenstryck. Det är en positiv följd av det generöst dimensionerade flödestvärsnittet inuti värmeväxlaren och tryckluftsanslutningarna Effektiv kylackumulator Tack vare det fasväxlande materialet har det kompakta värmeväxlarsystemet SECOPACK LS en hög lagringskapacitet. Speciella värmeöverföringselement ger snabb laddning och urladdning. Högvärdig värmeisolering ökar effektiviteten. Spara energi så att det märks Styrningen SIGMA CONTROL SMART visar SECOTECtorkens lasttimmar och aktuella, faktiska elektriska energiförbrukning. De besparingar som görs jämfört med hetgas-bypass-kyltorkar visas. 5

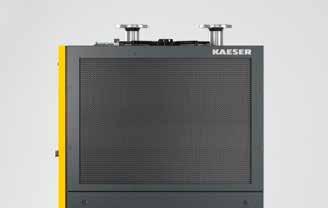

6 SECOTEC -serien TE och TF Pålitlig torkning Vi pratar inte bara om krävande användningsförhållanden. I våra avancerade anläggningar för klimattest skapar vi dem också. På så vis optimerar vi designen för SECOTEC-kyltorkarna för högsta driftsäkerhet. Kontrollerad tillgänglighet Den innovativa styrningen SIGMA CONTROL SMART reglerar ackumulatordriften och kontrollerar kontinuerligt temperatur- och tryckvärdena. Den automatiska kabelbrott- och kortslutningsövervakningen ökar driftsäkerheten ytterligare. Kompakt kondensor Mikrokanalkondensor av aluminium ger stora ytor med nedsmutsningsreserv vid platssparande dimensioner och lågt kylmedelsbehov. Därmed torkar den nya SECOTECkyltorkarna pålitligt även vid höga omgivningstemperaturer. Kondensatdränering Pålitlig avskiljning Värmeväxlarsystemet SECOPACK LS är tillverkat av korrosionsbeständig aluminium, och innehåller en integrerad kondensatavskiljare med stort tvärsnitt för pålitlig avskiljning av kondensat i alla lastfaser. Säkerhet i kylkretsloppet Kylkretsloppet hos SECOTEC-kyltorkarna är speciellt avsett för en effektiv användning av kylmedlet R-134a. Detta ger högsta möjliga kostnadseffektivitet och tillförlitlighet, även vid högre temperaturer. 6

7 Användning 50 C upp till omgivningstemperatur 7

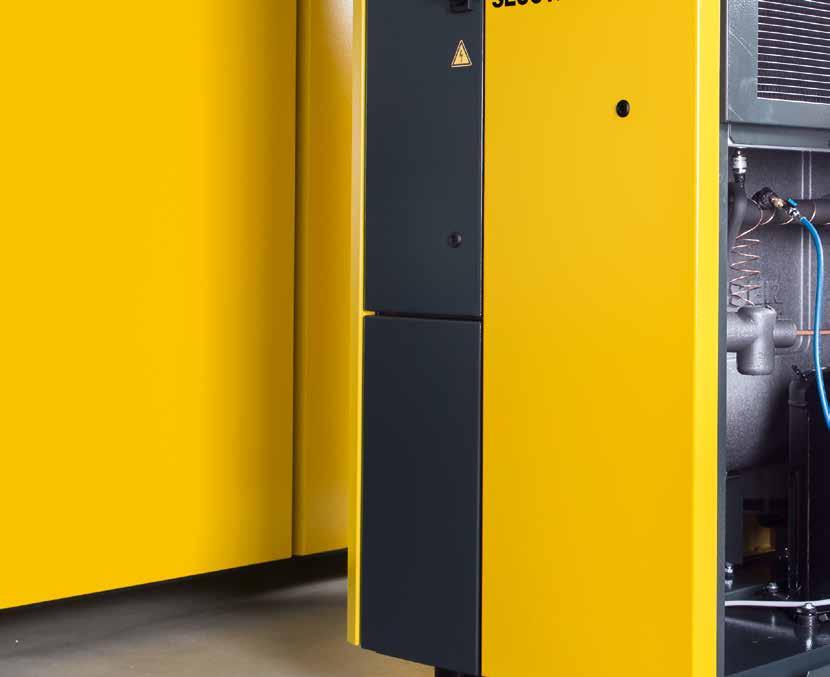

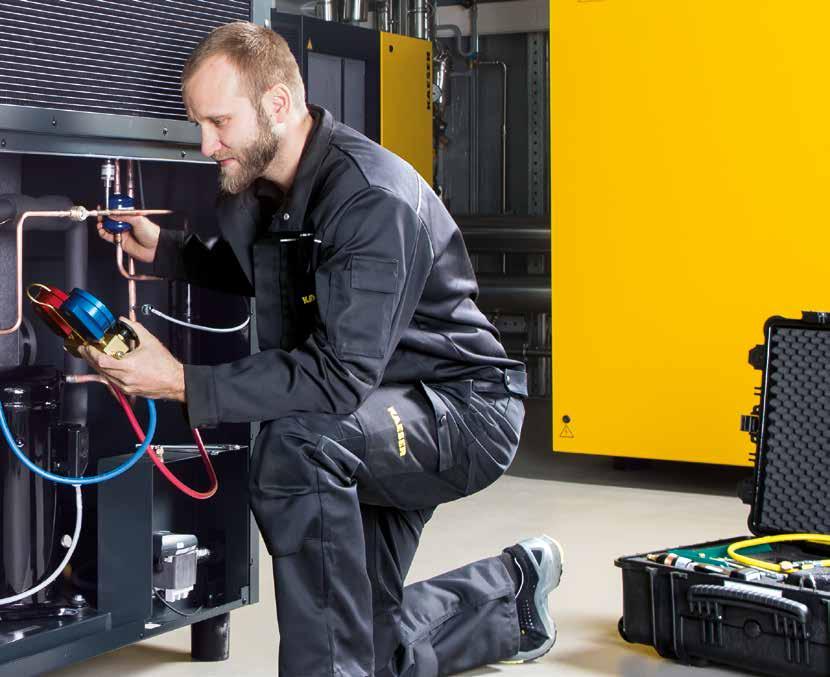

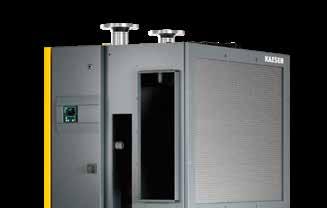

8 SECOTEC -serien TE och TF Enkel att installera och lätt att komma åt Vid kundbeställningar tar KAESER själv hand om driften av flera tryckluftstationer. Planering, genomförande, drift och underhåll av tryckluftstationer har vi gedigen erfarenhet av. De erfarenheterna utnyttjar vi konsekvent för användarvänliga produkter som kräver minimalt underhåll. Två väggsidor Manövrering och underhåll av de nya SECOTEC-kyltorkarna sker framifrån och från högra sidan. Det behövs inga öppningar på de båda andra sidorna. På så sätt kan torken installeras för att spara utrymme. Enkel installation och enkelt underhåll Elskåpet och underhållsrelevanta komponenter inne i de nya SECOTEC-torkarna är lätta att komma åt via två kopplingspaneler. Två öppningar på framsidan möjliggör snabb elektrisk anslutning (1) och en enkel rengöring av kondensorn (2). 8

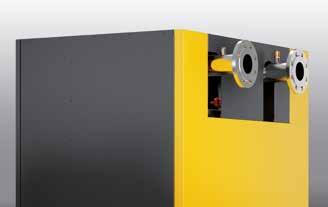

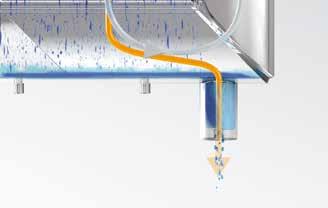

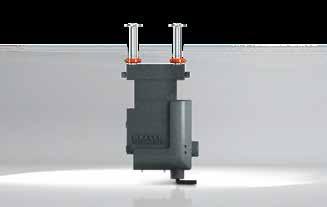

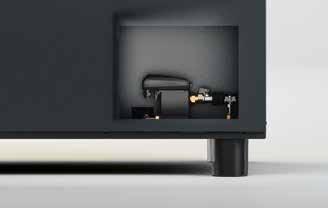

9 Tryckluftanslutningar vänster (tillval) Kyltorkar i serien SECOTEC TF kan på användarens begäran levereras med tryckluftanslutningar upptill på sidan. Denna skräddarsydda lösning möjliggör snabb installation till låga kostnader. Tillgänglig från utsidan: ECO-DRAIN Den serietillverkade elektroniska kondensatdräneringen ECO-DRAIN är tillgänglig för funktionstest från utsidan. Vid avstängd kulventil i kondensatinloppet är det möjligt att byta serviceenheten utan att tryckavlasta kyltorken. 9

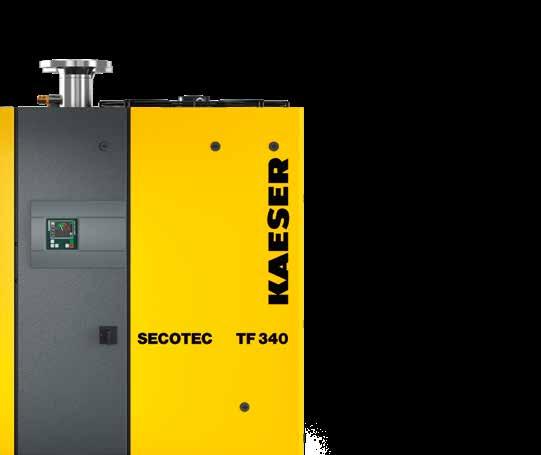

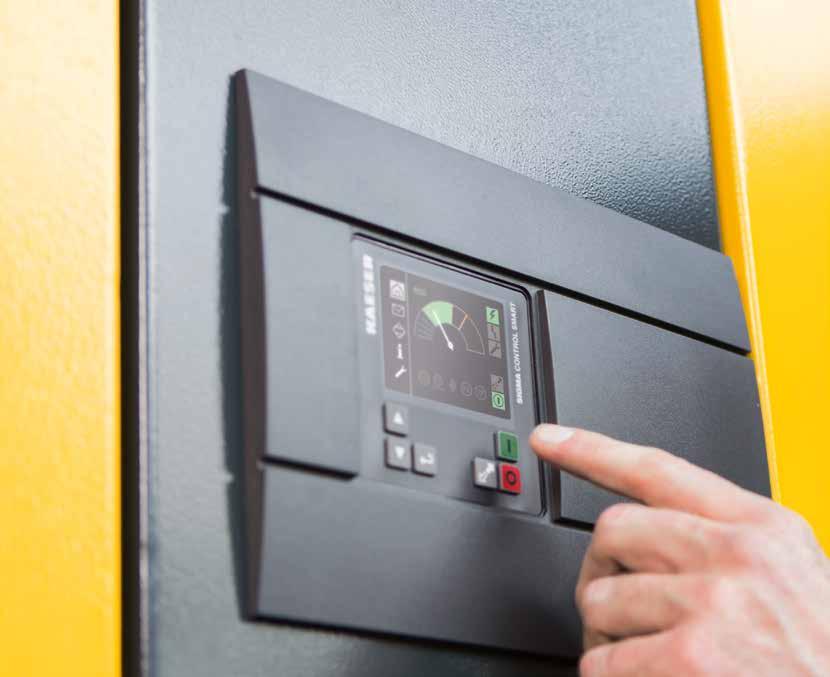

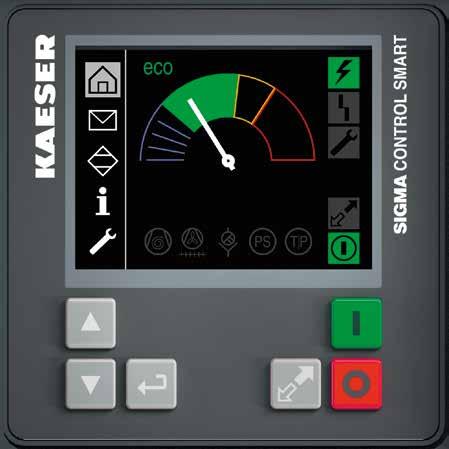

10 Styrning SIGMA CONTROL SMART Omfattande information och intuitiv användning Den nya generationen av SECOTEC-kyltorkar är utrustade med den elektroniska styrningen SIGMA CONTROL SMART. Tack vare färgdisplayen och ett språkneutralt menysystem är den mycket lätt att använda. En trendindikator för daggpunkten, den tydliga visningen av aktuella meddelanden samt ett översiktligt R&I-schema som visar aktuella driftdata ger extra snabb överblick. Ett meddelandeminne, potentialfria kontakter och tillvalet nätverksgränssnitt ger effektiva analys- och övervaknings-möjligheter. Huvudmeny - Tryckdaggpunkt-trendindikator - Eco-symbol vid aktiv ackumulatordrift - Lista med ytterligare menyer; symboler: Styrning under spänning, störning, varning/underhåll, fjärr-till/från, styrning på - Statusindikatorer för komponentrelaterade meddelanden - Indikering aktuellt underhåll/aktuell varning och berörd komponent - Indikering aktuella störningar i rött 10

11 h 2 45 h 1 45 h 1 h h 6000 h 4134 h h 1 h 1867 h h 1240 h esc 2 esc 4 Meddelanden - Indikering underhåll/varning: orange - Indikering störning: röd - Okvitterat meddelande: inramat - Meddelanden som går att identifiera via sifferkoder - Meddelanden märkta med drifttimme - Räknare summerar de meddelanden som hittills angetts Information - Flera drifttidräknare - Temperaturgränser för meddelanden - Aktivering fjärr- till/från - Visning av den faktiska effektförbrukningen - Uppskattning av energibesparingen i jämförelse med hetgas-/bypassreglerade kyltorkar - Byte av måttenheter h 6000 h PS PC 0 h T1 P1 esc 5 R&I-schema - Visning funktionsprincip - Meddelande med färgade kopplingssymboler visualiserat (t.ex. underhåll av kondensatdränering) Service - Lista över individuella underhållsintervall för kondensatdränering och kondensorrengöring - Aktuella intervallställningar - Återställa underhållstimern 11

12 Belastning kyltork 100 % Tid Temperatur latent värmelagring Pålast 1 Lagring plus Lagring plus 1 7 Lagring plus Fasväxling Avstängning Fasväxling 4 Fasväxling Fasväxling 4 Tid Kylkompressor Energibesparing På Av Kompressor-gångtid Kompressor-gångtid Tid Lagringsmedium fast Lagringsmedium vätska 12

13 SECOTEC-ackumulatorreglering Innovativ energisparreglering med ackumulatorplus (1) Kylkompressorn är i drift: Kyla tillhandahålls för tryckluftstorkning och nedkylning av lagringsmediet (2) Lagringsmediet stelnar vid konstant temperatur och leder då bort en stor värmemängd via kylmedlet (3) Kylmedlet kyler lagringsmediet till frånkopplingspunkten (4) Kylkompressorn stängs av (5) Lagringsmediet levererar kyla till trycklufttorkningen och värms upp (6) Lagringsmediet smälter vid konstant temperatur och tar då upp en stor värmemängd ur den fuktiga tryckluften (7) Lagringsmediet värms upp till kylkompressorns tillkopplingspunkt 13

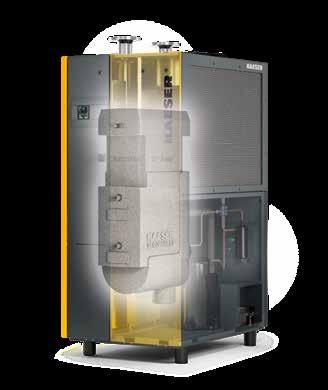

14 Värmeväxlarsystem SECOPACK LS Den effektiva komponenten för maximal energibesparing De nya SECOTEC-kyltorkarna är utrustade med det innovativa värmeväxlarsystemet SECOPACK LS. Dess latentvärmeackumulator är fylld med ett fasväxlande material. Tryckluft värmer upp materialet tills det smälter (urladdning av ackumulatorn). I samband med det tar den upp latent smältvärme. Den är väsentligt större än den värme som den kan ta upp genom sin normala, specifika värmekapacitet (utan fasväxlingen). Därigenom har latentvärmeackumulatorn i de nya SECOTEC-torkarna en betydligt högre lagringstäthet och sparar vid samma kapacitet upp till 98 % av lagringsmaterialet jämfört med konventionella värmeackumulatorer. Resultatet: Hög lagringskapacitet för stabila tryckdaggpunkter och materialvänligt driftsätt med betydligt mindre platsbehov. Fig.: Placering SECOPACK LS i SECOTEC TF Konstruktion (1) Tryckluftsinlopp (2) Värmeväxlarsystem SECOPACK LS (3) Tryckluftsutlopp (4) Kondensatutlopp (5) Kondensatdränering ECO-DRAIN (6) Kylmedelkompressor (7) Mikrokanalskondensor (8) Fläkt (9) Filtertork (10) Kylmedelsuppsamlare (11) Expansionsventil 14

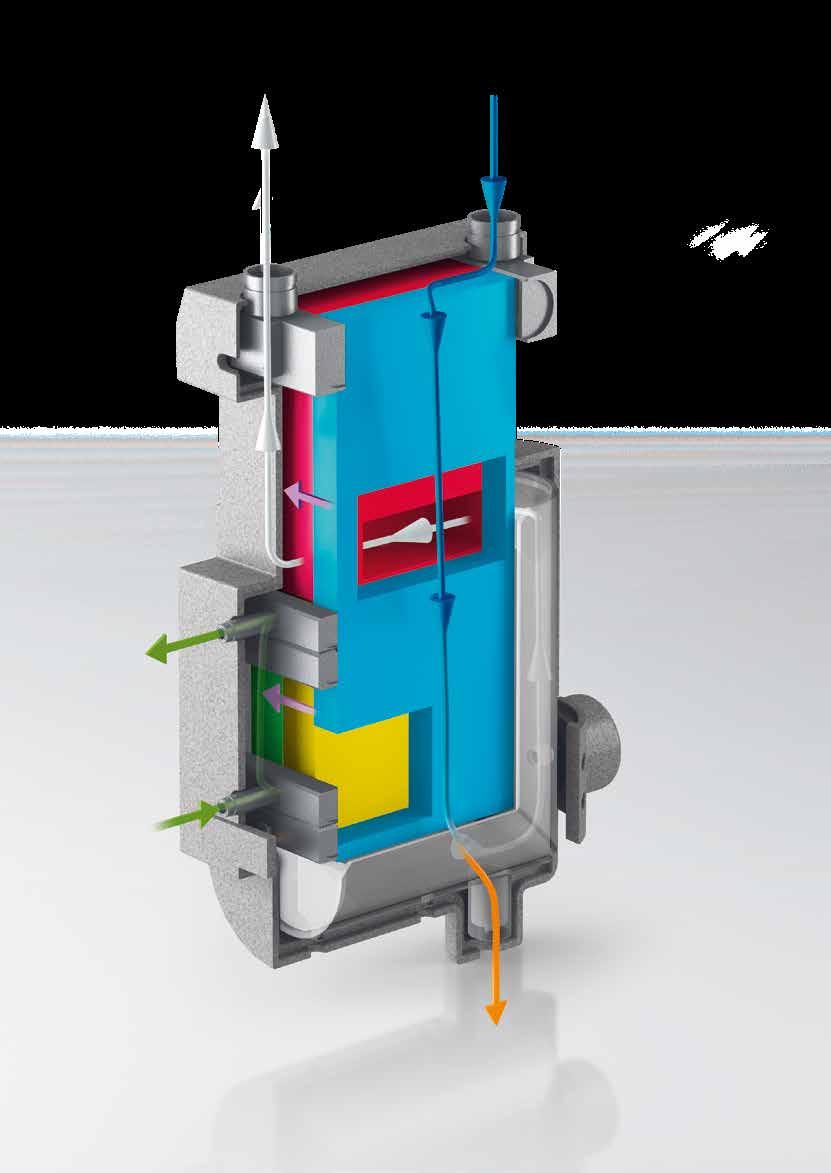

15 Tryckluftsutlopp Tryckluftsinlopp Luft-/luftvärmeväxlare Luft-/kylmedelsvärmeväxlare Värmetransport Kondensatavskiljare Kylmedelsutlopp (varmt) Kylackumulator (gult område) Kylmedelsinlopp (kallt) Kondensatdränering Fig.: SECOPACK LS 15

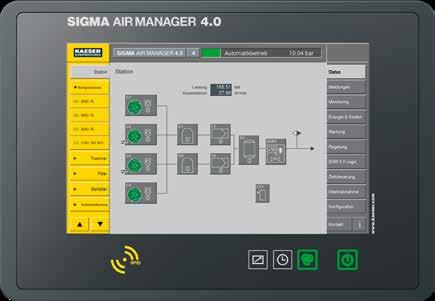

16 KOMPRESSORER SIGMA AIR MANAGER Automatisk drift bar Central Central Status Kompressorer C1 - BSD 75 C1 Effekt Flöde kw m³/min Meddelanden Övervakning C2 - BSD 75 Energi & Kostnader C3 - BSD 75 C2 D1 F1 Underhåll C4 - CSD 105 SFC R1 DHS1 Styrning Tork C3 D2 F2 SAM 4.0 Logic Filter Tidstyrning Tryckluftsbehållare C4 CT1 Idrifttagning Kondensatbehandling Konfi guration Kontakt i SIGMA AIR MANAGER 4.0 KAESER SIGMA NETWORK SIGMA CONTROL SMART Nätverkskopplad tryckluftsstation 16

17 KOMPRESSORER SIGMA AIR MANAGER 4.0 Styrteknik för tryckluft 4.0 från KAESER Industrie 4.0 det är nyckelordet för den 4:e industriella revolutionen. I det här sammanhanget blir, vid sidan om teman som "individualiserad produktionsprocess" och "produktspecifikt informationsutbyte", tiden en allt viktigare faktor. Tid är ju som bekant pengar. Industrie 4.0 är baserat på digital informationsteknik. Kopplingen mellan människa och maskin, mellan anläggningar och arbetsstycken. Informationsutbyte i realtid: Data kan överföras och utvärderas i realtid. En helt avgörande konkurrensfördel! Detta öppnar nya möjligheter för värdeskapande till exempel genom att viktiga industrianläggningar alltid kan användas och alltid är tillgängliga. Upptäck. Analysera. Reagera. I realtid. SIGMA AIR MANAGER 4.0 är navet i SIGMA NETWORK och huvudtekniken för Industrie 4.0. Som hjärnan i ett tryckluftssystem tar den över styrningen och strömmar data via KAESER IoT-klienter (Internet of Things) till den centrala applikationen KAESER SIGMA SMART AIR. Överföring av processdata från tryckluftsanläggningen sker därmed i realtid. Med hjälp av speciell programvara sker en kontinuerlig analys och överföring av data till kontrollpanelen resp. till användarnas slutenheter. I KAESER DATA CENTER sker den centrala övervakningen av tryckluftsanläggningarna: hantering av varnings-/underhålls-/fel- och driftmeddelanden, samt energistyrning, analyser och rapporter om hela anläggningens effektivitet. KAESER SIGMA SMART AIR: Predictive Maintenance planerat underhåll. Denna kombination av fjärrdiagnos och behovsorienterat, förebyggande underhåll ger maximal driftsäkerhet. Eftersom tryckluftsanläggningens processdata alltid är tillgängliga och tack vare den därav resulterande kontinuerliga analysen, är det möjligt att bestämma optimala tidpunkter för underhåll av anläggningen. Det minimerar risken för oplanerade stillestånd, ökar energieffektiviteten (tack vara övervakning av viktiga parametrar) och tillåter anpassning av tryckluftsanläggningen efter behov under anläggningens hela livscykel. Genom behovsanpassat förebyggande underhåll kan man öka driftsäkerheten och samtidigt minska servicekostnaderna med upp till ca 30 %. SIGMA AIR MANAGER Automatisk drift 6.21 bar SECOTEC redo för Industrie 4.0! Station Status - Station C1 Kompressorer D1 F1 Effekt kw C1 -CSD 105 R1 Flöde m³/min C2 DHS1 C2 - CSD 105 D2 F2 C3 - BSD 75 C4 - ASD 50 C3 Torkar R2 D3 F3D1 - TE 102 DHS2 C1 -CSD 105 C4 Typbeteckning: TE 102 C2 - CSD 105 C3 - BSD 75 Elektrisk förbrukning: 0.87 kw Tryckdaggpunkt: Normal Filter Varningsgräns gult område: 14.0 C Varningsgräns rött område: 20.0 C 77% Automatisk omstart: Ja Fjärrstyrning: Nej Status Meddelanden Övervakning Energi & Kostnader Styrning Tidsstyrning Idrifttagning Konfi guration Kontakt i Med kommunikationsmodulen Modbus TCP som finns som tillval kan SECOTEC-kyltorkar anslutas till SIGMA NETWORK. Alla viktiga driftparametrar och -meddelanden finns då tillgängliga i realtid. Följden: Maximal tillgänglighet för minimala kostnader. Dessutom ger SIGMA AIR MANAGER 4.0 en omfattande överblick för kyltorkens viktiga driftparametrar. Varningar och larm visas i ett flödesschema för tryckluftstationen med färgkoder. Viktiga driftparametrar styrs med fingret på torkens symbol och även meddelandetexter visas i klartext. Driftstimmar: h Återstående underhållstid för kondensatdränering: 1374 h Återstående underhållstid för rengöring av kondensatavledare: 17 h Allmän varning: Nej Allmänt varning: Nej Varning "Rengör kondensor" lyser Avsluta 17

18 18

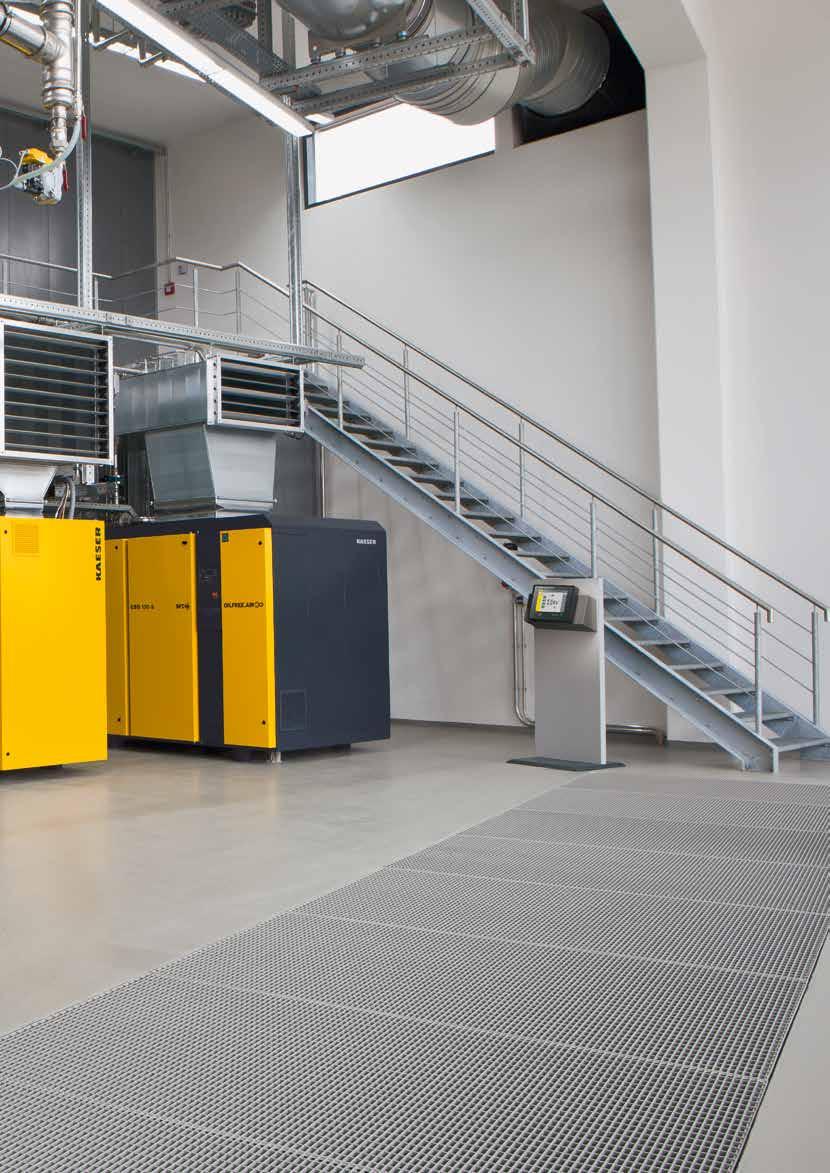

19 19

20 SECOTEC Så fungerar perfekt kyltorkning Vattenmängd i tryckluft Belastning kyltork Belastningsområde~ % Max. 100% Sommar hög temperatur -> hög vattenmängd per m³ 80% 60% Tryckluftsbehov Vinter låg temperatur -> liten vattenmängd per m³ 40% 20% Min. Morgonskift med lunchpaus Dagskift Nattskift 0% Spara energi i alla lägen Påfrestningen på en kyltork beror inte bara på hur stor den mängd tryckluft som ska torkas är (grå yta), utan ännu mer på hur mycket vatten som den inströmmande tryckluften innehåller. Denna mängd ökar med stigande temperatur. Kyltorkar belastas (gul kurva) därför extra starkt vid höga omgivningstemperaturer, som till exempel ofta råder under sommaren. I likhet med flödes- och temperaturbandbredden arbetar kyltorkar alltid i ett lastområde mellan 0 och 100 %. Eftersom SECOTEC-ackumulatorreglering ger en behovsanpassad energianvändning över hela lastområdet, ger det stora besparingar. Vid vintertemperaturer (petroleumfärgad kurva) sjunker också arbetsbelastningen på kyltorkar. För att en stabil tryckdaggpunkt ska kunna uppnås trots alla dessa skiftningar, ska kyltorkar alltid dimensioneras för den högsta belastning som uppstår vid drift, plus ha en tillräcklig reserv. 20

21 Elförbrukning vid nominella förhållanden 100 % 80 % 60 % 40 % Maximal energibesparing tack vare ackumulatorreglering Belastningen på kyltorkar skiftar ständigt mellan 0 och 100 %. Till skillnad från konventionella dellastregleringar anpassar SECOTEC-ackumulatorregleringen energiförbrukningen exakt efter alla lastfaser. Så sparar SECOTEC-kyltorkar vid genomsnittligt kapacitetsutnyttjande på 40 % nästan 60 % av elkostnaderna jämfört med hetgas-/bypassregleringar. Vid drifttimmar sparar modellen TF 340 på så vis kwh/ år i normalfallet. Kylackumulatorn hos SECOTEC-torkar förblir, till skillnad från med konventionella metoder, alltid 20 % 0 % 0 % 20 % 40 % 60 % Ideala kurvan SECOTEC TF 340 FO-Reglering (1 Kompressor) Hetgas-Bypass-Reglering 80 % 100 % Nominell volym och belastning kyltork mindre lagring & Hetgas-Bypass Digital-Scroll-Reglering kall. Härigenom torkas tryckluften effektivt även under startfaserna. Ackumulatorns förstklassiga isolering ger även minimal energiförbrukning. Dessutom sker tryckluftstorkningen med SECOTEC kyltorkar inte bara mycket energieffektivt, utan tack vare den höga lagringskapaciteten även med ett särskilt skonsamt driftsätt. Bästa torkning med skonsamt drift-sätt SECOTEC-kyltorkar uppnår mycket effektivt stabila tryckdaggpunkter i alla lastfaser. Torkad tryckluft kan kylas till +3 C (= uppnåelig tryckdaggpunkt) utan att fukten i luften kondenserar. Även vid låga omgivningstemperaturer är tryckluftsnät och tryckluftsförbrukare skyddade på ett optimalt sätt. Torkningsgrad som medel tryckdaggpunkt i C Konventionella kyltorkar med växlande driftsätt och utan extra kylackumulator utnyttjar sina värmeväxlares material som kylackumulator. Kylkompressorer och fläktmotorer i dessa torkar måste därför betydligt oftare kopplas till och från för att kunna leverera den nödvändiga kylkapaciteten någorlunda konstant. 3 0 Tryckdaggpunkt +3 C SECOTEC TF 340 Konventionell kyltork med på/av-styrning För att minska kopplingsfrekvensen och slitaget, kopplas kylkretsloppet därför ofta först till vid betydligt högre tryckdaggpunkter. De resulterande tryckdaggpunktsskiftningarna försämrar torkningsresultatet. Det är riskabelt, då korrosion kan börja redan vid en relativ fuktighet på mer än 40 % i tryckluften, inte först när kondensat uppstår. SECOTEC-kyltorkar arbetar istället särskilt skonsamt mot materialet tack vare hög kyllagrings- kapacitet. När ackumulatorn väl är laddad kan kylkompressorn och fläktmotorn förbli avstängda betydligt längre, utan att tryckdaggpunktens stabilitet påverkas. 21

22 Standardutrustning Kylmedelskrets Kylsystem bestående av scrollkompressor, aluminiummikrokanal-kondensor med fläkt, tryckvakt, filtertork, kylmedelsuppsamlare, termostatisk expansionsventil, aluminium-värmeväxlarsystem SECOPACK LS och tryckmätomformare. SECOPACK LS Luft-/luft och luft-/kylmedelsvärmeväxlare av aluminiumblockkonstruktion, inbyggt ackumulatorutrymme med fasväxlande material, kondensatavskiljare, värmeisolering och temperaturmätomformare. SIGMA CONTROL SMART Elektronisk styrning med färgdisplay, språkneutralt menysystem, trendindikator för daggpunkten, R&I-schema som visar aktuella driftdata och meddelanden, meddelandeminne, drifttidräknare och underhålls-timer. Potentialfria kontakter Driftmeddelanden "Störning" och "Kylmedelskompressor är i drift"; varningsmeddelanden "Underhåll/varning" och "Hög tryckdaggpunkt" Kondensatdränering Den elektroniska kondensatdräneringen ECO-DRAIN 31 Vario med kulventil i kondensatinflödet, inklusive isolering av kalla ytor. Hus Pulverlackerat hus. Avtagbar kopplingspanel för enkel elektrisk anslutning och effektiv rengöring av kondensorn. Avtagbar, sidoplacerad kopplingspanel som central åtkomstpunkt till maskinens inre. Maskinfötter. Anslutningar Tryckluftsrör av korrosionsbeständiga material. Rörkoppling för anslutning av den externa kondensatledningen samt kabelgenomföring för nätanslutning på den bakre väggen. El Elektrisk utrustning och provning i enlighet med EN "Maskinsäkerhet". Kapslingsklass elskåp IP 54. Beräkning av flöde Korrigeringsfaktorer vid avvikande driftförhållanden (flöde i m³/min x k...) Arbetstryck vid torkens inlopp p p bar (ö) k p 0,64 0,75 0,84 0,92 1,00 1,05 1,09 1,12 1,16 1,19 1,22 1,24 1,26 1,27 Inloppstemperatur tryckluft T e T e ( C) k Tin 1,19 1,00 0,80 0,66 0,51 0,43 0,35 Omgivningstemperatur T o T u ( C) k To 1,00 0,96 0,92 0,88 0,85 0,80 Exempel: Arbetstryck: 10 bar (ö) (se tabell) k p = 1,12 Tryckluftens inloppstemperatur: 40 C (se tabell) k Tin = 0,80 Omgivningstemperatur: 30 C (se tabell) k To = 0,96 Kyltork TF 340 med ett flöde av 34,0 m³/min Max. möjligt flöde under driftförhållanden V max drift = V Referens x k p x k Tin x k To V max drift = 34,0 m³/min x 1,12 x 0,8 x 0,96 = 29,25 m³/min 22

23 Tekniska data Modell Serie TE Serie TF TE 102 TE 122 TE 142 TF 174 TF 230 TF 280 TF 340 Flöde m³/min 10,5 12,2 14,5 17,0 23,0 28,0 34,0 Tryckförlust kyltork bar 0,10 0,13 0,14 0,12 0,15 0,15 0,15 Energiförbrukning vid 50 % vol. kw 0,49 0,59 0,71 0,73 1,04 1,22 1,33 Energiförbrukning vid 100 % vol. kw 0,93 1,10 1,40 1,39 1,94 2,43 2,72 Arbetstryck bar 3 till 16 Temperatur omgivning C +3 till +45 Max. inloppstemperatur tryckluft C +60 Vikt kg Mått B D H mm 712 x 982 x x 1230 x 2000 Anslutning tryckluft G 2 DN 65 DN 80 Anslutning kondensatdränering G ¼ Elförsörjning 400 V/3 fas/50 Hz Vikt kylmedel R-134a kg 1,45 1,6 1,9 2,2 2,0 2,6 Vikt kylmedel R-134a som CO 2 -ekvivalent t 2,1 2,3 2,7 3,15 2,9 3,7 Tillval Vattenkyld kyltork ej tillgänglig Tillval Justerbara maskinfötter Tillval Tillval Integrerad transformator för anpassning till avvikande nätspänning Tillval Tillval Omgivningstemperatur upp till +50 C Tillval Tillval Anslutningar tryckluft vänster ej tillgänglig Tillval Rördragningssats vid ersättning av TF 173, 203, 251 (förmonterade i fabriken) ej tillgänglig Tillval Kommunikationsmodul Modbus TCP Tillval Tillval Specialfärg (RAL) Tillval Tillval Silikonfritt utförande (VW-fabriksnorm ) Tillval Tillval Kapacitetsdata för referensvillkor enligt DIN ISO 7183 version A1: Referenspunkt: 1 bar(a), 20 C, 0 % relativ fuktighet; tryckdaggpunkt +3 C, driftpunkt: Arbetstryck 7 bar, tryckluftinloppstemperatur 35 C, 100 % relativ fuktighet, kylluftinloppstemperatur 25 C. Innehåller fluorerad växthusgas R-134a (GWP = 1.430) Serie TE Serie TF

24 Vi fi nns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och fi nns över hela världen. I mer än 140 länder garanterar våra fi lialer och samarbetsföretag att våra användare kan utnyttja sina högmoderna, effektiva och tillförlitliga tryckluftsanläggningar. Yrkeserfarna konsulter och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden för tryckluft. Den internationella KAESER-gruppens datornätverk gör systemleverantörens kunskaper tillgängliga för alla kunder över hela världen. Den högt kvalifi cerade, globala försäljningsoch serviceorganisationen garanterar högsta möjliga tillgänglighet för alla KAESER-produkter och tjänster. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-019SE Tekniska ändringar förbehålles. /18 24
