SBD Styrenhet för belysning [DALI] SBD Version A02

Transkript

1 Introduktion SBD Driftsättning och konfigurering av belysningsstyrning via SBD sker i flera steg. För grundläggande driftsättning och nod-id tilldelning av DALI-enheter krävs att SBD är korrekt ansluten till en DALI-slinga samt att 230 VAC är inkopplad. När armaturerna spänningssätts för första gången tänder de ljuset. De första momenten som skanning av DALI-slingor och adressering av enheter sker med hjälp av användarpanel DHP. Övrig konfiguration och regelhantering kräver att kommunikationsslinga CAN är driftsatt och att en server med Lindintell/Lindinspect finns tillgänglig. Beroende på vilken funktionalitet som skall appliceras, skiljer sig driftsättningsprocessen åt. Denna anvisning redovisar stegvis driftsättning av: Broadcast utan styrdon Broadcast med styrdon Fullt adresserad DALI Ljussensor (Kalibrering) Enocean-tryckknapp (Konfiguration) Driftsättningsanvisningar per driftsfall Följ anvisningarna under respektive driftsfall. En beskrivning av ärvärdesvisning och den kompletta menyn med inställningar i SBD redovisas separat eller i senare utgåvor av detta dokument. Driftsfall Broadcast utan styrdon Detta fall används när man endast har armaturer/ljuskällor på sin DALI-slinga och alla skall styras samtidigt med ett kommando Broadcast till hela slingan. Visualiseringen av armaturerna blir som en enhet i Lindinspect. Se steg1 tiil 3 nedan. 1. Under Snabbkonfig->DALI 1 Funktion välj Broadcast. Om endast DALI-slinga 1 skall användas skall DALI 2 Funktion väljas till Inaktiv. 2. Under Snabbkonfig->DALI-Enheter->DALI 1-> Broadcast kan belysningen testas genom att man sätter alla av/på eller blinkar med belysningen. Bekräfta/Enter togglar runt bland valen. Pil bakåt bakar ut ur den aktuella menyn. Tänk på att det val man står på när man backar ur menyn hålls kvar. 3. Nu är driftsättning, grundkonfiguration och test av belysningen utförd. Vidare konfiguration av belysningsfunktionerna definieras i Lindintell/Lindinspect. 1. INLOGGNING PÅ SBD Anslut DHP till SBD via kabel eller via IR Vid anslutning med IR: Välj applikation FakeSDU Vid anslutning via FTP-kabel RJ45: Välj applikation Serial- SDU (DHP Version A02) Inloggning via DHP med kod 0819 Tryck ned <Bekräfta>, för att aktivera inloggning. Efter inloggning kommer man till huvudmenyn via <Bekräfta>. Önskat menyalternativ i huvudmenyn väljs via <Pil upp> eller <Pil ned> följt av <Bekräfta>. Backa i menystrukturen genom att trycka på <Pil bakåt>. Notera: Huvudmenyn i SBD inleds med Snabbkonfig. Hit har nödvändiga inställningar från hela menystrukturen samlats för att underlätta vid en driftsättning som i övrigt följer de ursprungliga fabriksinställningarna. 2. MENY SNABBKONFIGURATION Inleds med menyval Nod-ID: Måste alltid anges oavsett driftsfall. Nod-ID Ange Nod-ID (Ett unikt ID; som inte får vara 0 och som väljs enligt Lindinvents rekommenderade indelning av Nod-ID. 1 (5)

2 Driftsfall Broadcast med styrdon Detta fall används när man har armaturer/ljuskällor och styrdon på DALI-slingan men fortfarande vill köra Broadcast till alla armaturer/ljuskällor. Styrdonen måste ges ett nod-id på CAN-slingan. Visualiseringen av armaturerna blir som en enhet i Lindinspect. Se steg 1 till 5 nedan. 1. Under Snabbkonfig->DALI 1 Funktion välj Broadcast. Om endast DALI-slinga 1 skall användas skall DALI 2 Funktion vara Inaktiv. 2. Under Snabbkonfig->DALI-skanner->DALI1 välj Nyinstallation. SBD kommer att skanna av DALIslingan sätta en unik id (0 63) på samtliga ansluta enheter. När den är färdig med alla armaturer och styrdon som automatiskt svarar vid skann, måste DALI-tryckknapparna läggas till manuellt. Tryck två gångar på varje knapp, en efter en, för att lägga till dem. När alla DALI-tryckknappar är tillagda, tryck Bekräfta [OK]. Nu är alla DALI-enheter tillagda och det står Sökning klar! tryck då Bekräfta [OK] igen. 3. Gå vidare till Snabbkonfig->DALI-Enheter->DALI 1->Broadcast för att testa belysningen genom att sätta alla av/på eller blinka med belysningen. 4. Gå sedan in på Snabbkonfig->DALI-enheter->DALI 1->Enheter. Här syns nu en lista, sorterad efter DALIid, över alla DALI-enheter som hittades vid skannet. På varje rad står det: 1: DALI-slinga 1 00 Automatiskt tilldelad DALI-adress vid skann DCG Produkttyp DCG DCG = Armatur DLS = Ljussensor DCS = Närvaro och ljussensor DSC = Fyrvägsbrytare DMC = I/O-modul n:000 Nod-id på CAN 000 Via listan kan man nu gå in på respektive DALI-enhet för att dels testa så att den fungerar, dels identifiera var enheten är placerad, samt sätta vilket nod-id enheten skall ha på CAN-slingan (enligt projekterad ritning/lista). Eftersom ett skann kördes på DALIslingan har alla enheter fått en DALI-adress trots att vi ska köra Broadcast mot ljuskällorna. Eftersom vi endast behöver sätta nod-id för CAN på de styrdon som finns på DALI-slingan, räcker det att leta upp DLS/DCS/DSC/DMC produkttyper i listan och ge dem nod-id. Eftersom det är sub-noder vi sätter CAN nod-id på, 5. Nu är driftsättning, grundkonfiguration och test av belysningen utförd. Vidare konfiguration av belysningsfunktionerna definieras i Lindintell/Lindinspect. 2 (5)

3 Driftsfall Fullt adresserad DALI Detta fall används när man har armaturer/ljuskällor och styrdon på sin DALI-slinga som ska kunna konfigureras, styras och visualiseras individuellt. Alla enheter på DALIslingan måste adresseras och ges ett nod-id på CAN-slingan. Se steg 1 till 5 nedan. 1. Under Snabbkonfig->DALI 1 Funktion välj Adresser. Normalt sett används endast DALI 1 vid full adressering. Sätt därför DALI 2 Funktion till Inaktiv. 2. Under Snabbkonfig->DALI-skanner->DALI1 välj Nyinstallation. SBD kommer att skanna av DALIslingan sätta en unik id (0 63) på samtliga ansluta enheter. 4. Eftersom det är sub-noder vi sätter CAN nod-id på, Eftersom det är sub-noder vi sätter CAN nod-id på, 5. Nu är driftsättning, grundkonfiguration och test av belysningen utförd. Vidare konfiguration av belysningsfunktionerna definieras i Lindintell/Lindinspect. När den är färdig med alla aktuatorer och styrdon som automatiskt svarar vid skann, måste DALI-tryckknapparna läggas till manuellt. Konfiguration i Enocean-tryckknapp 1-4 Om Enocean-tryckknapp skall användas för att tända/släcka/ dimma belysningen måste de paras mot SBD. Parningen sker i menyn Snabbkonfig->Enocean. Se steg 1 till 4 nedan. 1. Välj Hantera platser genom att trycka Bekräfta/ Enheter. Det finns 16 möjliga platser som kan paras mot olika Enocean-tryckknappar (id 0 15). Bläddra upp/ner för att välja en plats. Tryck Bekräfta/Enter för att välja en plats att para. Tryck på varje knapp, en efter en, för att lägga till dem. När alla DALI-enheter är tillagda tryck Bekräfta [OK]. 3. Gå sedan in på Snabbkonfig->DALI-enheter->DALI 1->Enheter. Här syns nu en lista, sorterad efter DALI-id, över alla DALI-enheter som hittades vid skannet. 2. Tryck Bekräfta/Enter vid Lär brytare. SBD lyssnar nu efter en knapptryckning från en Enocean-tryckknapp. När den hittar en knapptryckning presenterar den en unik kod som knappen har. På varje rad står det: 1: DALI-slinga 1 00 Automatiskt tilldelad DALI-adress vid skann DCG Produkttyp DCG DCG = Armatur DLS = Ljussensor DCS = Närvaro och ljussensor DSC = Fyrvägsbrytare DMC = I/O-modul n:000 Nod-id på CAN 000 Via listan kan man nu gå in på respektive DALI-enhet för att dels testa så att den fungerar, dels identifiera var enheten är placerad, samt sätta vilket nod-id enheten skall ha på CAN-slingan (enligt projekterad ritning/lista). Tryck Bekräfta/Enter igen, tryck sedan en gång till på Enocean-brytaren. Nu är parningen klar och plats 1 med ID 0 ser ut så här med en parad tryckknapp. 3. Gör om samma procedur på andra platser för att para fler knappar. 4. Vidare konfiguration av belysningsfunktionerna och koppling mellan Enocean-tryckknappen och armaturer definieras i Lindintell/Lindinspect. 3 (5)

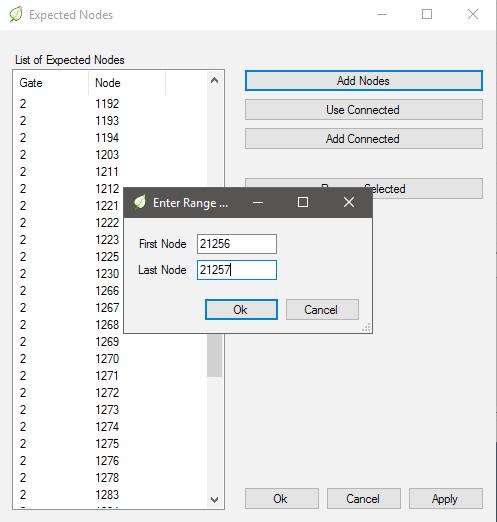

4 Konfiguration i LINDINTELL/LINDINSPECT Beroende på vilken DALI-funktionalitet man har valt finns det olika sätt att betrakta noderna som skall plockas upp i LINDINTELL/LINDINSPECT. Vid Broadcast utan styrdon : Det är enbart SBD som är CAN-nod och som skall definieras och visualiseras i LINDINTELL och LINDINSPECT. Vid Broadcast med styrdon : Det är SBD och DALI-styrdonen som skall definieras och visualiseras. DALI-styrdonen blir så kallade Sub-noder i Lindinvents system. Praktiskt fungerar de dock som vanliga CAN-noder. Vid Fullt adresserad DALI : Alla DALI-enheter ska definieras och (eventuellt) visualiseras. SBD ska definieras i LINDINTELL men behöver inte nödvändigtvis visualiseras i LINDINSPECT. Steg1: Konfiguration LINDINTELL Lägg till SBDer och eventuella DALI-subnoder som Excepted i Puff. Subnodernas symboler kan läsa/skrivas i Symboll precis som vanliga CAN-noder. Ställ in eventuella scenval eller DALI-grupper på subnoderna. Steg2: Konfiguration LINDINSPECT Definiera SBD och subnoder i NodeSettings (beteckning, benämning, symbolmallar). Placera subnoder och/eller deras objekt på planvyer. Definiera regler för belysningsstyrning via SBD/DALI via Lindinspects Regelmotor. Lindinvents regelmotor för DALI är en del av webbverktyget LINDINSPECT. 4 (5)

5 Kalibrering av ljussensor Om ljussensor till dagljuskompensering skall användas, måste den kalibreras mot de förutsättningar som gäller där den är placerad. Kalibrering sker i menyn Inställningar-> Dagsljus-> Ljussensorer. OBS! Ljussensorer kan inte kalibreras förrän man har aktiverat dem. Aktivering sker när man skapar en regel i Lindinspects belysningsregler där ljussensorn ingår och dagsljuskompensering därmed startas. Se steg 1 till 3 nedan. 1. Välj den DALI-slinga som ljussensorn är placerad i. I exemplet nedan har DALI 2 valts. Det dyker nu upp en lista över alla inskannade ljussensorer (om ingen regel har skapats i Lindinspect kommer man inte åt kalibreringsmenyn, utan ser endast ett meddelande som säger Ingen regel och sedan ett blankt fönster). Tryck Bekräfta/Enter för att komma in i kalibreringsmenyn för den ljussensor som skall kalibreras. 3. Nästa steg är att kontrollmäta hur mycket artificiellt ljus den yta som ska regleras, uppfattar. Placera en luxmeter på ytan och kontrollera belysningsstyrkan vid tänd respektive släckt belysning. Differensen av dessa värden är den mängd artificiellt ljus som armaturerna påverkar ytan med. Mata in värdet som Total ljusmängd och tryck Enter/Bekräfta. Nu är kalibreringen av ljussensorn klar. 2. I kalibreringsmenyn för den valda ljussensorn finns två val. I Sensor ljus kan man automatiskt kalibrera den mängd artificiellt ljus som ljussensorn uppfattar från armaturerna som den dagsljuskompenserar. Tryck Enter/Bekräfta för att gå in i menyn. Första skärmen som visas anger det värde som är inställt samt vilken DCG-enhet/grupp/slinga som ljussensorn påverkar. För att köra en automatisk kalibrering tryck pil ner två gånger tills menyn för Autokalibrera syns. Tryck sedan Enter/Bekräfta för att starta kalibreringen. Processen tar ca 30 s och armaturerna kommer tändas och släckas två gånger. När processen är färdig har den kommit fram till ett värde för Sensor ljus. 5 (5)
