RCC Rumsklimatsregulator

Transkript

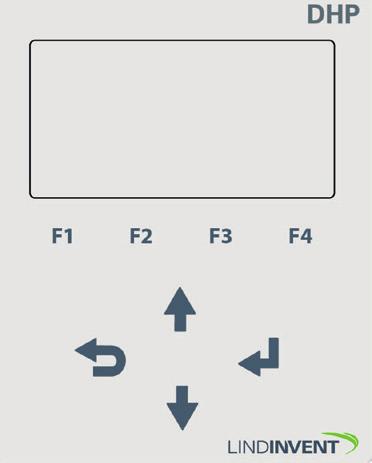

1 Ärvärdesvisning och menystruktur Som komplement till den förenklade driftsättningsanvisningen för DCV-RC i cirkulärt utförande presenteras här ärvärdesvisningen och hela menystrukturen i RCC. Driftsparametrar redovisas med defaultinställningar. Se kommentarer och noter för vägledning. *) Redovisad menystruktur gäller från mjukvaruversion RCC Inloggning Inloggning på regulatorn sker via användarpanel DHP antingen trådbundet via applikation SDU eller trådlöst via IR och applikationen Fake SDU. För att läsa ärvärden krävs inte inloggning. För att kunna ändra inställningar krävs inloggning med den fyrsiffriga koden [0819] som ger behörighetsnivå 3. Navigering i menystruktur Efter inloggning kommer man till huvudmenyn via <Bekräfta>. Önskat menyalternativ i huvudmenyn väljs via <Pil upp> eller <Pil ned> följt av <Bekräfta>. Backa i menystrukturen genom att trycka på <Pil bakåt>. Aktuell applikation i DHP Pil bakåt: Backa i meny/ Visa ärvärden SDU DHP 0.1r7594 Bat = 100% ILCAT Lösenord FakeSDU SDU #8 Byt NodID på don Meny Strömbrytare Ljud Av Pil Upp: Upp i meny/ Öka värde Bekräfta: Till inloggning/ Bekräfta värde/ Menyval Ärvärdesvisning - Nås utan inloggning via upprepade tryck på <Pil bakåt> Ärvärden som ingår i ärvärdesvisningen Rumstemp. Temp.ber.BV Kanaltemp. Lokal temp. CO2-konc. Flöde till Till.ber.BV Flöde fran Fran.ber.BV Flöde 1 Flöde 2 Flöde 3 Flöde 4 öppn.till öppn.fran P-Band Temp. P-Band co2 P-Band h2o DHP (Värde och Status) Rumstemp. medelvärde i zon Önskad rumstemp. lokal givare Temp. i tilluftskanalen från lokal givare Rumstemp. från lokal givare Koldioxidhalt inom zon 0 = ej närvaro; 1 = närvaro i zon Aktuellt totalt tilluftsflöde Beräknat börvärde på tilluft Aktuellt totalt frånluftsflöde Beräknat börvärde på frånluft Aktuellt luftflöde givare1 Aktuellt luftflöde givare2 Aktuellt luftflöde givare3 Aktuellt luftflöde givare4 Öppning till: Spjällvinkel 0-90 Öppning från: Spjälvinkel = av; 1 = på Beräknat flödesbörvärde i l/s Beräknat flödesbörvärde i l/s Beräknar flödesbörvärde i l/s Beräknad utsignal (0-10V) Beräknad utsignal (0-10V) Menystrukturen för RCC (Nås efter inloggning på regulatorn via DHP) Stega fram i ärvärdesvisningen med upprepade tryck på <Pil bakåt> Pil ner: Ned i meny/ Minska värde Anslutning för kablage från RCC (FTP RJ45) Skärmbild och förutsättningar vid inloggning via DHP version A02 med applikationen SDU. Meny Snabbkonfig Snabbkonfig GF1(Tilluft) Storlek (Not 1) GF2(Frånluft) (Not 2) Storlek (Not 2) K2-K0 (Not 2) Rubrik_1 (Huvudmeny) Ange kalibreringskoefficienter Not 1 Not 2 Flödeskalibrering av GF1 på RCC sker vid reglering på cirkulär kanal förenklat genom att ange <Storlek> på aktuellt spjäll. Flödeskalibrering av GF2 på RCC var aktuell för tidigare lösningar med slavreglering av frånluftspjäll med flödesmätning via RCC och GF2. I nyare lösningar sker frånluftsbalansering via DCV-BL. 1 (5)

2 Huvudmeny (n & Ärvärden) Huvudmeny (Inställningar) Meny n Meny Ärvärden n Temperatur Koldioxid Minflöde flöde Maxflöde Balansoffset Ärvärden Mätvärden Temperatur Rumstemp. Temp.ber.BV Kanaltemp. Lokal temp. CO2-konc. Flöden [l/s] Flöde till Till.ber.BV Flöde fran Fran.ber. BV Flöde 1-4 Styrsignaler öppn.till öppn.fran P-Band Temp P-Band CO2 P-Band H2O In/Ut-signaler AIN1-5 DIN1 G1 G2 G3 AUT1-3 DUT1 (Triac) DUT2 (Led) DUT3 (Led) Rubrik_2 (Huvudmeny) Önskad rumstemperatur [22 C] Önskad maxnivå i ppm [800] Styrande luftflöde * i l/s [50] Styrande luftflöde * i l/s [100] Styrande luftflöde * i l/s [250] Önskad skilland till- frånluft * [0] *Anges med tecken för luftriktning Rubrik_3 (Huvudmeny) Rumstemp. medelvärde i zon Önskad rumstemp. Temp. i tilluftskanalen från lokal givare Rumstemp. från lokal givare Mätvärde CO2 [ppm] 0 = om ej närvaro; 1 = närvaro i zon Aktuellt totalt tilluftsflöde Beräknat börvärde på tilluft Aktuellt totalt frånluftsflöde Beräknat börvärde på frånluft Aktuellt luftflöde givare1-4 Öppn. till: Spjällvinkel 0-90 [90] Öppn. från: Spjälvinkel 0-90 [90] 0 = av; 1 = på [50] [50] [0] [10] [0] Aktuella signaler (Intern givare) GF2 GF3 Aktuella signaler Inställningar Forts. Inställningar: In-/Ut-signaler Tid till närv. Tid till franv. Tid till eko. Tid till komf. Förskj. kyla Förskj. värme Bel.funktion (Not 3) Tid till släck. P-Band Not 3 Not 4 P-Band Temp Temp min Temp max Ingen spegling (Not 4) P-Band CO2 Konc min Konc max PB1-Temp 1 PB1-Effekt 1 PB1-Temp 2 PB1-Effekt 2 Ställd.typ Ventiltyp Reglertyp (Not 4) Förregla PB2-Temp 1 PB2-Effekt 1 PB2-Temp 2 PB2-Effekt 2 Ställd.typ Ventiltyp Reglertyp (Not 4) Förregla Dödzon Rubrik_4 (Huvudmeny) [0 sek = ingen fördröjning] [5 min = frånvaro efter 5 minuter] Tid utan närvaro innan ekonomiläge [0] Tid med närvaro innan lämna ekonomiläget [0] Förskjutning i grader relativt börvärde Förskjutning i grader relativt börvärde Val av funktion [Ljus Av] Tid från ej närvaro till släckning [10] Flöde vid avvikelse från börvärde 0 C Flöde vid avvikelse från börvärde [1] 0 C 1 = Ingen spegling; 0 = Spegling [1] Flöde vid avvikelse från börvärde ppm Flöde vid avvikelse från börvärde [200] ppm Grader relativt börvärde Volt Grader relativt börvärde [-1] Volt [10.0] [NC] [NO] Val: Puls; Area; Area(Enkel) [Area] [0 = ej förreglad]; 1 = Förreglad Grader relativt börvärde [1.0] Volt Grader relativt börvärde [2] Volt [10.0] [NC] [NO] Val: Puls; Area; Area(Enkel) [Area] [0 = ej förreglad]; 1 = Förreglad (Rubrik4)_Inställningar; Grader C Fördefinierade belysningsfunktioner med möjlighet att välja styrning via IR och eller tryckknapp. Menyval Ingen spegling och tillägget Area (Enkel) som reglertyp införs med mjukvaruversion RCC (5)

3 Huvudmeny (Inställningar fortsättning) In/Ut-signaler Insignaler AIN1 (Not 5) (Not 6) AIN2 AIN3 AIN4 DIN1 (Not 5) Parameter (Not 6) Filter AIN8-1 (Not 7) Utsignaler AUT1 (Not 5) (Not 6) AUT2 AUT3 DUT1 (Triac) (Not 5) (Not 6) DUT2 (Led) DUT3 (Led) Rubrik_Inställningar Värde vid 0V [0] Värde vid 10V [0] Värde vid 0V [0] Värde vid 10V [0] [Temp. rum] Grader [12] Grader [43] [Temp. tilluft] Grader [12] Grader [43] Ej fördefinierad; 0.0 [Spjäll tilluft] [Spjäll frånluft] [P-band 1] [Testblink = Programmet kör] [P-band 1] Not 5 Not 6 Not 7 Val av funktion från en fördefinierad lista. AIN: <Inaktiv>; <Väggratt>; <Temp. rum>; <Temp.tilluft>; <CO2-givare>; <Brand>; <GF3>; <GF4> DIN: <Inaktiv> Kommentar:. AUT: <Inaktiv>; <Param>; <Givare>; <Flöde>; <>; <>; <Spjäll Tilluft>; Spjäll Franluft> DUT: <Inaktiv>; <Param>; <>; <>; <Testblink> Parametervärden används alternativt används ej beroende på vald funktion. Filterfunktion; Binär inmatning från AIN1 till AIN8; [ = filter på 8-1]; 0=Av 3 (5)

4 Huvudmeny (Inställningar fortsättning) Huvudmeny (kommunikation) Regulator PID 1 Tilluft Minvinkel Maxvinkel Parametrar Prestanda (Not 8) P I Hysteres (Not 9) Hysterestid (Not 9) Forcera Status Insignal Fel Styrsignal PID 2 Frånluft Minvinkel Maxvinkel Parametrar Prestanda P I Hysteres Hysterestid Kommentar [Default] Rubrik_5 (Huvudmeny) Kommunikation Grader [10] Nod-ID Grader [90] Zoner [-10] %; om < 0 = Manuell P och I [0.8] [0.16] Flödesavvikelse i % [±5] Tid i sekunder [0] (BV) beräknat i l/s Aktuellt flöde i l/s Skillnad mellan BV och Insignal Regleromfång i l/s Grader [10] Grader [90] PID-skalning [-10 = Fast/satta värden] [0.40] [0.08] Flödesavvikelse i % [±5] Tid i sekunder [0] Meny Kommunikation Flöde Flödeszon GF4,...,GF1 (Not 10) Brand Brandzon Vid zonbrand Vid övr.brand ärvärdeszon (Not 11) szon zon Radiatorzon CMA-zon Grupper Grupp 8-1 (Not 12) Grupp 16-9 Grupp Grupp Rubrik_6 (Huvudmeny) 1-239; Får ej sättas till 0 [0000 = flöden ej med i zon] [0 = Inaktiv]; 1=Stängd; 2=Öppen vid brand [0 = Inaktiv]; 1=Stängd; 2=Öppen vid brand 1-254; [0 = Ej tilldelad zon] 1-254; [0 = Ej tilldelad zon] [0 = Ej tilldelad zon] [ = Ingen grupp] Forcera Status Insignal Fel Styrsignal Pulslängd (BV) beräknat i l/s Aktuellt flöde i l/s Skillnad mellan BV och Insignal Regleromfång i l/s (Rubrik3)_Regulator_Inställningar [10] Not 8 Not 9 Sätts till -10 för att regleringen ska ta ställda värden på P och I. Högre värde på Hysteres och lägre värde på Hysterestid ger mindre känslig reglering. Not 10 Anger vilka givare som räknas med i flödeszonen. Not 11 Zon med gemensamt temperatur- och CO2-medelvärde. Zonen kan utgöras av flera temperaturgivare men endast en CO2 givare per zon. Not 12 Generell grupptillhörighet; Binär inmatning. 4 (5)

5 Huvudmeny (Kalibrering) Huvudmeny (System & Logga ut) Kalibrering Flöde Givarkonfig (Not 13) GF1-GF4 plac. Storlek Korrektion (Not14) Nollpunkt (Not 15: Steg1) Välj givare Rubrik_7 (Huvudmeny) För respektive givare anges: GF1[Tilluft]; GF2[Frånluft] Ange värde (-100 till +100) [0] [<GF1>]; <GF2>; <Alla> Meny System & Logga ut System Firmware FIRMWARE_RCC Reset Fabriksinst. Självtest Debug Logga ut Rubrik_8 (Huvudmeny) Visar aktuell version Sparar värden; startar om Återgång till fabriksinställning Rubrik_9 (Huvudmeny) Meny Kalibrering Flödespunkter (Not 15: Steg2) Välj givare Punkter Sekunder Punkt 1-2 Tryckpunkter Spjällöppn. Ange flöde [GF1]; <GF1-GF4> Antal [2] alternativt 1 punkt Instr. uppd.frekvens [2] sek Med piltangenter hitta punkt Ange uppmättflöde vid punkt Menystrukturen RCC avslutad Not 13 Normalt har konfigurering av GF1 (Tilluft) och GF2 (Frånluft) gjorts via menyval Rubrik_1(8) (Huvudmeny) <Snabbkonfig>. Spjällplacering samt spjäll storlek tillsammans med kalibreringskoefficienter, se not 3 nedan, är då redan satta. GF3 och GF4 kräver kalibrering på plats enligt not 2 nedan. Tryckkontroll Not 14 Vid uppmätt flödesavvikelse kan värdet på korrektion användas för finjustering. Detta ska normalt inte behövas. Koeff. (Not 16) GF1-4 K0-K2 Medelv. tider Rumstemp tid CO2 konc. tid Testläge (Not 17) Testvärde (Not 17) Läs alt. ange kalibreringskoefficienter för konfigurerade givare; värden från fabrikskalibrering finns angivna på respektive extern givare. Medelvärdesbildning [2 min] Medelvärdesbildning [2 min] sval [Av] [0] Not 15 Vid behov av omkalibrering på plats av GF1 och GF2 alternativt vid kalibrering av GF3 och GF4: K-faktor anges indirekt genom att ange kanalstorlek via <Kalibrering/Flöde/Givarkonfig/GF/Storlek>. Steg1: Nollställ givaren via menyalternativet <Nollpunkt> (slangar urdragna för atmosfärstryck över givaren). Sätt tillbaka slangarna till/från givaren. Anslut ett mätinstrument till de extra mätuttagen på mätflänsen. Steg2: Välj 2 st flödespunkter i menyalternativ <Flödespunkter>. Därefter sätts den uppdateringsfrekvens som mätinstrumentet har. Menyalternativen <Spjällöppning> och <Ange flöde> följer sedan i sekvens för respektive punkt. Välj den första punkten vid lågt flöde (ca 0,5-0,6 V givarsignal). Spjället kan köras med <Pil upp> och <Pil ned> för att hitta punkt. Både spjälläget och angivet flöde från det externa mätinstrumentet bekräftas med <Enter>. Välj den andra punkten vid ungefärligt beräknat maxflöde. Vid larmsignal eller ogiltig kalibrering måste flödeskalibreringen från Steg2 ovan göras om. Not 16 Kalibreringskoeficienter K2-K0 för den interna givaren GF1 är satta vid fabrikskalibrering. Notera: Gäller från RCC version C12 eller mjukvaruversion Not 17 Någon av följande testfunktioner kan aktiveras: <Av>; <Minflöde>; <Maxflöde>; <Testöppning>; <Testflöde>; <Testflöde%>. Steg1: Sätt funktionsvalet till något av de fördefinierade testfunk tionerna ovan. Steg2: Via menyalternativet <Testvärde> ställs tilluften till önskat läge eller flöde. Steg3: Återställ funktionsvalet till <Av> efter avslutad test. Notera: svalet <Av> på Testläge måste vara aktiverat för normal reglering av flöden. 5 (5)
