TUNE Adapt. Funktioner TUNE Adapt är en handenhet för inställning och avläsning. Användarmanual version 6.0

Storlek: px
Starta visningen från sidan:

Download "TUNE Adapt. Funktioner TUNE Adapt är en handenhet för inställning och avläsning. Användarmanual version 6.0"

Transkript

1 Användarmanual version 6.0 Funktioner TUNE Adapt är en handenhet för inställning och avläsning av samtliga luftburna ADAPT-produkter. TUNE Adapt levereras som standard med engelsk manual. Manualer på fler språk (motsvarande tillgängliga språkpaket) går att ladda ner från För specifik info om tillgängliga språk och ändring av språk i mjukvaran, se avsnitt/meny SPRÅKVAL/LANGUAGE. Inkoppling Handenheten ansluts med kabel av typen RJ12 och får även sin strömförsörjning via den produkt den är ansluten till. Se figur 2-4 för inkoppling. När handenheten är ansluten till produkten är kommunikationen mot SuperWISE / BMS bruten. Figur 2. Öppning av sensormodulen. Använd skruvmejsel, var försiktig vid återmontage av modulen så att styrtapparna inte skadas. Figur 1. Handenhet, TUNE Adapt. Knappfunktioner Symbol Benämning Funktion PIL upp/ner Stegar upp och ner i menyerna. +/ ENTER Bekräftar val: Tryck för att gå till underliggande meny. I inställningsmenyerna ska ENTER tryckas igen direkt för att komma till ändring av variabler. Vald variabel blir då markerad och går att ändra. Ändring av värdet i produkten är omedelbar, inget ENTER behövs. Plus/Minus Ökar/minskar värden KRYSS Backa/återgå till föregående meny Lysdiod Handenheten har även en röd lysdiod. Lysande/blinkande diod vid inkoppling kan bero på att kommunikationen är bruten eller det är för låg matningsspänning. Avvakta någon minut och återanslut TUNE Adapt. För information om lysdiodfunktion i sensormodul eller den produkt handenheten är ansluten mot, se avsnitten om menyerna LYSDIODSINDIKERING och. Figur 3. Inkoppling av TUNE Adapt i luftdon sker via RJ12-kontakten på kretskortet. Kompatibilitet TUNE Adapt i version 6.0 är bakåtkompatibel med tidigare versioner av luftburna ADAPT-produkter. För versioner äldre än 6.0 gäller: Handenheter av äldre version kan alltid läsa nyare versioner av luftburna ADAPT-produkter, dock saknas då tillkomna variabler i handenheten. Handenheter av senare version kan inte läsa äldre versioner av luftburna ADAPT-produkter. TUNE Adapt får inte förväxlas med den handenhet som ingår i GOLD-aggregatet, då denna har annan programvara. Figur 4. Inkoppling av TUNE Adapt i kanalspjällen sker direkt i kontakten på sidan av spjället.

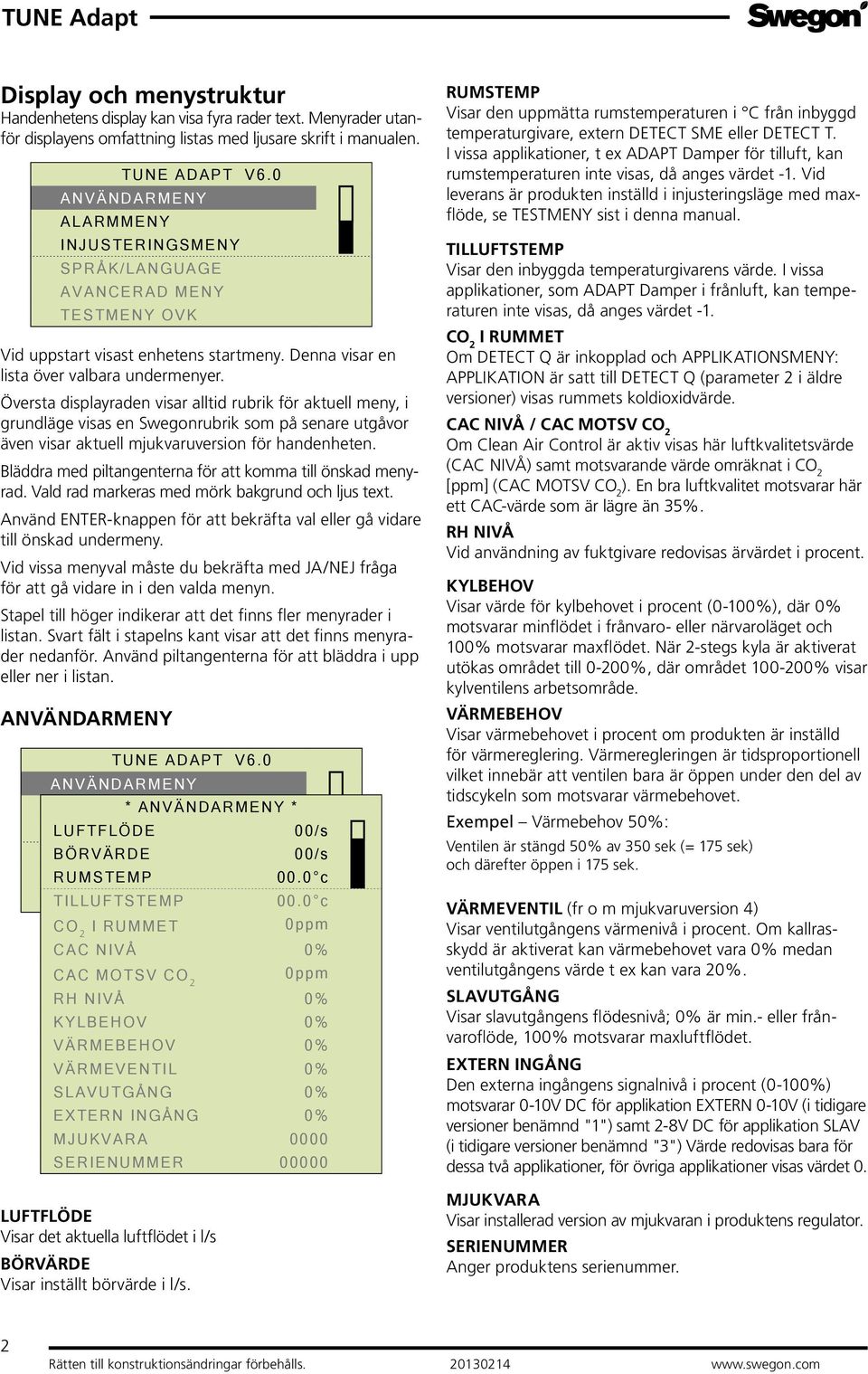

2 Display och menystruktur Handenhetens display kan visa fyra rader text. Menyrader utanför displayens omfattning listas med ljusare skrift i manualen. AVANCERAD MENY TESTMENY OVK Vid uppstart visast enhetens startmeny. Denna visar en lista över valbara undermenyer. Översta displayraden visar alltid rubrik för aktuell meny, i grundläge visas en Swegon rubrik som på senare utgåvor även visar aktuell mjukvaruversion för handenheten. Bläddra med piltangenterna för att komma till önskad menyrad. Vald rad markeras med mörk bakgrund och ljus text. Använd ENTER-knappen för att bekräfta val eller gå vidare till önskad undermeny. Vid vissa menyval måste du bekräfta med JA/NEJ fråga för att gå vidare in i den valda menyn. Stapel till höger indikerar att det finns fler menyrader i listan. Svart fält i stapelns kant visar att det finns menyrader nedanför. Använd piltangenterna för att bläddra i upp eller ner i listan. * * LUFTFLÖDE 00/s BÖRVÄRDE 00/s AVANCERAD RUMSTEMP MENY 00.0 c TESTMENY TILLUFTSTEMP OVK 00.0 c CO 2 I RUMMET 0ppm CAC NIVÅ 0% CAC MOTSV CO 2 0ppm RH NIVÅ 0% KYLBEHOV 0% VÄRMEBEHOV 0% VÄRMEVENTIL 0% SLAVUTGÅNG 0% EXTERN INGÅNG 0% MJUKVARA 0000 SERIENUMMER LUFTFLÖDE Visar det aktuella luftflödet i l/s BÖRVÄRDE Visar inställt börvärde i l/s. RUMSTEMP Visar den uppmätta rumstemperaturen i C från inbyggd temperaturgivare, extern DETECT SME eller DETECT T. I vissa applikationer, t ex ADAPT Damper för tilluft, kan rumstemperaturen inte visas, då anges värdet -1. Vid leverans är produkten inställd i injusteringsläge med maxflöde, se TESTMENY sist i denna manual. TILLUFTSTEMP Visar den inbyggda temperaturgivarens värde. I vissa applikationer, som ADAPT Damper i frånluft, kan temperaturen inte visas, då anges värdet -1. CO 2 I RUMMET Om DETECT Q är inkopplad och : APPLIKATION är satt till DETECT Q (parameter 2 i äldre versioner) visas rummets koldioxidvärde. CAC NIVÅ / CAC MOTSV CO 2 Om Clean Air Control är aktiv visas här luftkvalitetsvärde (CAC NIVÅ) samt motsvarande värde omräknat i CO 2 [ppm] (CAC MOTSV CO 2 ). En bra luftkvalitet motsvarar här ett CAC-värde som är lägre än 35%. RH NIVÅ Vid användning av fuktgivare redovisas ärvärdet i procent. KYLBEHOV Visar värde för kylbehovet i procent (0-100%), där 0% motsvarar minflödet i frånvaro- eller närvaroläget och 100% motsvarar maxflödet. När 2-stegs kyla är aktiverat utökas området till 0-200%, där området % visar kylventilens arbetsområde. VÄRMEBEHOV Visar värmebehovet i procent om produkten är inställd för värmereglering. Värmeregleringen är tidsproportionell vilket innebär att ventilen bara är öppen under den del av tidscykeln som motsvarar värmebehovet. Exempel Värmebehov 50%: Ventilen är stängd 50% av 350 sek (= 175 sek) och därefter öppen i 175 sek. VÄRMEVENTIL (fr o m mjukvaruversion 4) Visar ventilutgångens värmenivå i procent. Om kallrasskydd är aktiverat kan värmebehovet vara 0% medan ventilutgångens värde t ex kan vara 20%. SLAVUTGÅNG Visar slavutgångens flödesnivå; 0% är min.- eller frånvaroflöde, 100% motsvarar maxluftflödet. EXTERN INGÅNG Den externa ingångens signalnivå i procent (0-100%) motsvarar 0-10V DC för applikation EXTERN 0-10V (i tidigare versioner benämnd "1") samt 2-8V DC för applikation SLAV (i tidigare versioner benämnd "3") Värde redovisas bara för dessa två applikationer, för övriga applikationer visas värdet 0. MJUKVARA Visar installerad version av mjukvaran i produktens regulator. SERIENUMMER Anger produktens serienummer. 2

3 Dessa menyer visar värdet 1 om något är felaktigt i produkten, samtidigt lyser dioden i sensormodulen rött. * * FUNKTIONSLARM: AVANCERAD SLAGLÄNGD MENY 0 TESTMENY MOTORFEL OVK 0 TRYCKGIVARE 0 RUMSTEMP 0 TILLUFTSTEMP 0 FEL BÖRVÄRDE 0 CAC GIVARFEL 0 KOMFORTLARM: TEMPERATUR 0 LUFTKVALITET 0 LUFTFUKTIGHET 0 SLAGLÄNGD Slaglängdsfel; vid uppstart av produkten genomförs en slaglängdskontroll, skulle denna fallera avges larm. MOTORFEL Om produktens motor inte kan nå spjällposition inom detekterat slaglängdsområde avges larm. TRYCKGIVARE Om tryckgivaren ger orimliga värden eller kommunikationen till denna upphör avges larm. RUMSTEMP Avser fel på den inbyggda temperaturgivaren eller givaren i sensormodulen. TILLUFTSTEMP Avser fel på den inbyggda temperaturgivaren som sitter inne i produktens tilluftsflöde. FEL BÖRVÄRDE Larm avges om värmebörvärdet och kylbörvärdet korsar varandra. Värmebörvärdet ska alltid vara lägre än kylbörvärdet. CAC GIVARFEL Sensorfel indikerar att inbyggd givare är trasig eller saknas. KOMFORTLARM Ger larm om komfortlarm är aktiverat då antingen temperatur (TEMPERATUR), CO 2 -värde (LUFTKVALITET) eller luftfuktigheten (LUFTFUKTIGHET) avviker mer än inställda gränsvärden. : LUFTFLÖDEN Menyer för inställning av alla reglerbörvärden. * * AVANCERAD LUFTFLÖDEN MENY TESTMENY LUFTKVALITET OVK * LUFTFLÖDEN * NÄRVARO MIN 10l/s MAX 40l/s FRÅNVARO MIN 51l/s KANALVÄRMARE EL MIN 0l/s LUFTFLÖDE 14l/s BÖRVÄRDE 15l/s SPJÄLL POS. 32% INJUSTERINGSLÄGE MAXFLÖDE VENTILINJUSTERING INAKTIVT TRYCKGIVARE FLÖDESTRYCK 45.2Pa 0-KALIB. 1.4Pa SLAGLÄNGD 55mm LUFTFLÖDEN: NÄRVARO Här ställs MIN och MAX luftflöden in som ska användas för aktuell produkt i l/s. Om produktens benämning innehåller Default rör det sig om en lagerprodukt med standardinställningar som troligtvis inte gäller för aktuell installation. LUFTFLÖDEN: FRÅNVARO Lägsta luftflödet vid frånvaroläget. LUFTFLÖDEN: KANALVÄRMARE EL Den elektriska kanlavärmarens minflöde detta värde gäller endast för version 5.1 (1024) eller senare. Aktiveras värdet, dvs sätts till ett värde högre än 0 l/s, tolkar produkten detta som att värmebatteriet är placerat i tillluftskanalen. Vid värmebehov ökas minluftflödet till det inställda värdet. Inställt luftflöde ska sättas till det som elvärmaren kräver som minluftflöde. LUFTFLÖDEN: LUFTFLÖDE Verkligt luftflöde genom produkten, ärvärdet. LUFTFLÖDEN: BÖRVÄRDE Detta är det beräknade börvärdet som kalkyleras från kyl/värmebehovet i procent (%) av området mellan min-maxflödet. 3

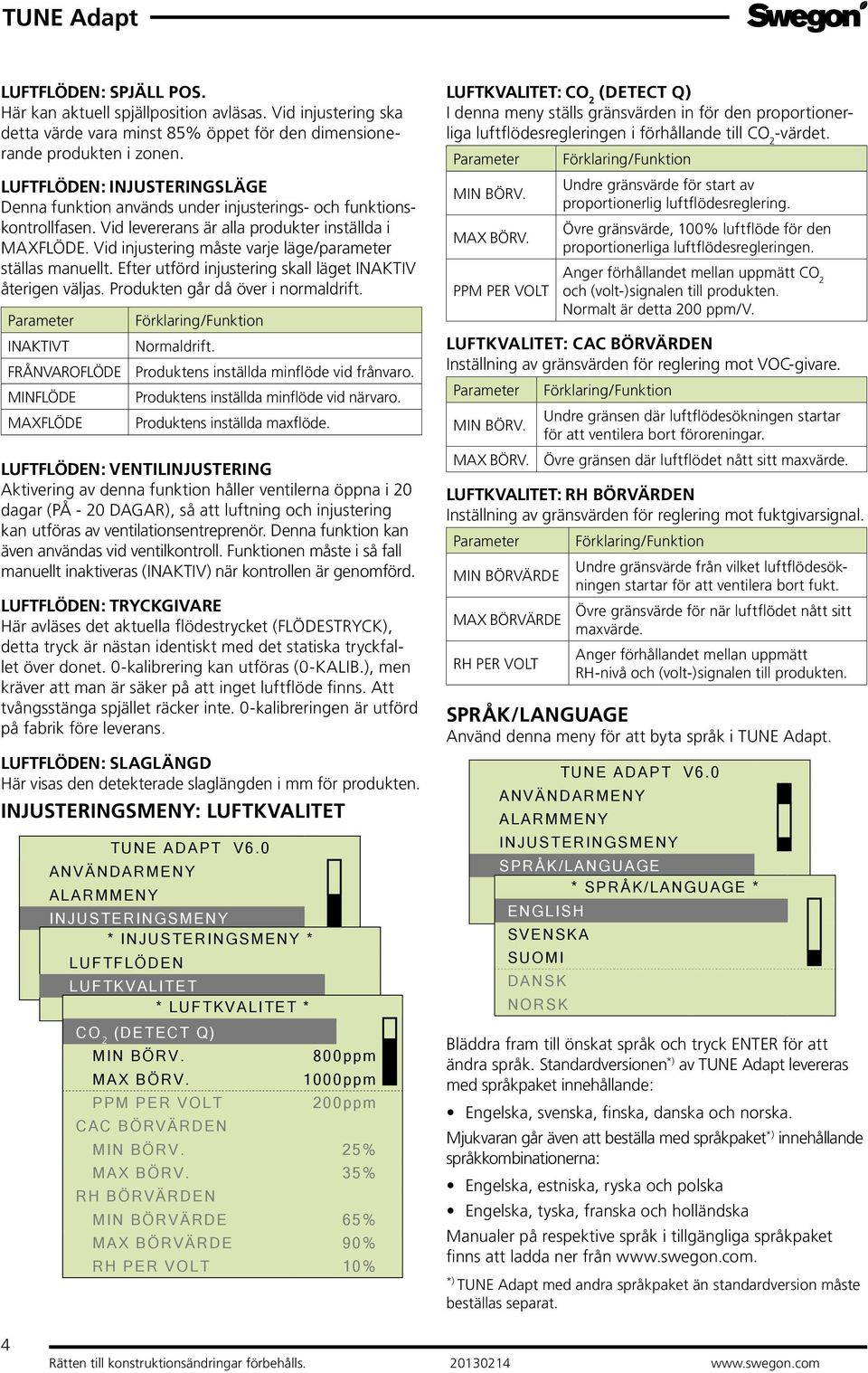

4 LUFTFLÖDEN: SPJÄLL POS. Här kan aktuell spjällposition avläsas. Vid injustering ska detta värde vara minst 85% öppet för den dimensionerande produkten i zonen. LUFTFLÖDEN: INJUSTERINGSLÄGE Denna funktion används under injusterings- och funktionskontrollfasen. Vid levererans är alla produkter inställda i MAXFLÖDE. Vid injustering måste varje läge/parameter ställas manuellt. Efter utförd injustering skall läget INAKTIV återigen väljas. Produkten går då över i normaldrift. Parameter INAKTIVT FRÅNVAROFLÖDE MINFLÖDE MAXFLÖDE Förklaring/Funktion Normaldrift. Produktens inställda minflöde vid frånvaro. Produktens inställda minflöde vid närvaro. Produktens inställda maxflöde. LUFTFLÖDEN: VENTILINJUSTERING Aktivering av denna funktion håller ventilerna öppna i 20 dagar (PÅ - 20 DAGAR), så att luftning och injustering kan utföras av ventilationsentreprenör. Denna funktion kan även användas vid ventilkontroll. Funktionen måste i så fall manuellt inaktiveras (INAKTIV) när kontrollen är genomförd. LUFTFLÖDEN: TRYCKGIVARE Här avläses det aktuella flödestrycket (FLÖDESTRYCK), detta tryck är nästan identiskt med det statiska tryckfallet över donet. 0-kalibrering kan utföras (0-KALIB.), men kräver att man är säker på att inget luftflöde finns. Att tvångsstänga spjället räcker inte. 0-kalibreringen är utförd på fabrik före leverans. LUFTFLÖDEN: SLAGLÄNGD Här visas den detekterade slaglängden i mm för produkten. : LUFTKVALITET * * AVANCERAD LUFTFLÖDEN MENY TESTMENY LUFTKVALITET OVK * LUFTKVALITET * CO 2 (DETECT Q) MIN BÖRV. 800ppm MAX BÖRV. 1000ppm PPM PER VOLT 200ppm CAC BÖRVÄRDEN MIN BÖRV. 25% MAX BÖRV. 35% RH BÖRVÄRDEN MIN BÖRVÄRDE 65% MAX BÖRVÄRDE 90% RH PER VOLT 10% LUFTKVALITET: CO 2 (DETECT Q) I denna meny ställs gränsvärden in för den proportionerliga luftflödesregleringen i förhållande till CO 2 -värdet. Parameter MIN BÖRV. MAX BÖRV. PPM PER VOLT Förklaring/Funktion Undre gränsvärde för start av proportionerlig luftflödesreglering. Övre gränsvärde, 100% luftflöde för den proportionerliga luftflödesregleringen. Anger förhållandet mellan uppmätt CO 2 och (volt-)signalen till produkten. Normalt är detta 200 ppm/v. LUFTKVALITET: CAC BÖRVÄRDEN Inställning av gränsvärden för reglering mot VOC-givare. Parameter Förklaring/Funktion Undre gränsen där luftflödesökningen startar MIN BÖRV. för att ventilera bort föroreningar. MAX BÖRV. Övre gränsen där luftflödet nått sitt maxvärde. LUFTKVALITET: RH BÖRVÄRDEN Inställning av gränsvärden för reglering mot fuktgivarsignal. Parameter Förklaring/Funktion MIN BÖRVÄRDE Undre gränsvärde från vilket luftflödesökningen startar för att ventilera bort fukt. MAX BÖRVÄRDE Övre gränsvärde för när luftflödet nått sitt maxvärde. RH PER VOLT Anger förhållandet mellan uppmätt RH-nivå och (volt-)signalen till produkten. Använd denna meny för att byta språk i TUNE Adapt. AVANCERAD * MENY * TESTMENY ENGLISH OVK SVENSKA SUOMI DANSK NORSK Bläddra fram till önskat språk och tryck ENTER för att ändra språk. Standardversionen *) av TUNE Adapt levereras med språkpaket innehållande: Engelska, svenska, finska, danska och norska. Mjukvaran går även att beställa med språkpaket *) innehållande språkkombinationerna: Engelska, estniska, ryska och polska Engelska, tyska, franska och holländska Manualer på respektive språk i tillgängliga språkpaket finns att ladda ner från *) TUNE Adapt med andra språkpaket än standardversion måste beställas separat. 4

5 AVANCERAD MENY Den avancerade menyn nyttjas främst vid driftssättning och injustering. Ändringar i avancerade menyer bör främst utföras av erfarna användare, t ex servicetekniker. AVANCERAD MENY TESTMENY OVK AVANCERAD MENY: Menyer för inställning av temperatur, redovisas i C. NÄRVARO * (INT) * KOMMUNIKATION KYLVÄRDE NÄRV. 23 c NÖDLÄGESMENY VÄRMEVÄRDE NÄRV 21 c KYLVÄRDE FRÅNV. 25 c VÄRMEVÄRDE FRÅN 20 c BERÄKNAT BÖRV 22.0 c AVVIK. RUMST. 0.0 c NATTKYLA 18 c MORGONVÄRME 25 c VENTILTID 350s LUFTTEMP. BEGR. ±0K LUFTVÄRME T +10K KYLVÄRDE NÄRV. Den temperatur vid vilken kylreglering påbörjas. Om kapaciteten i systemet är tillräcklig kommer detta att vara den maximala rumstemperaturen i kylläget. VÄRMEVÄRDE NÄRV. Den temperatur vid vilken värmeregleringen påbörjas. Detta kommer att bli rummets lägsta temperatur förutsatt att produkten styr värmeregleringen, om inte så är fallet saknar värdet betydelse. KYLVÄRDE FRÅNV. Samma funktion som för närvarotemperaturen. VÄRMEVÄRDE FRÅN Värmevärde frånvaro, samma funktion som för närvarotemperaturen. BERÄKNAT BÖRV Visar beräknat börvärde för regleringen som ett medelvärde mellan värme- och kylläget. Värdet är beroende av närvaro- eller frånvaroläget. I nattkyle- eller morgonvärmeläget visas dessa temperaturbörvärden. Är TUNE T ansluten visas påverkan från denna ±3 K från beräknat medelvärde enligt ovan. AVVIK. RUMST. Avvikande rumstemperatur visar skillnaden mellan ärvärde och beräknat börvärde för kyla/värme vid närvaro eller frånvaro. Om TUNE T används för börvärdesförskjutning kan ändringen bara avläsas i denna meny. Exempel: Kylbörvärde är 23 C och värmebörvärde är 21 C. Vid rumstemperatur 22,5 C visas värdet 0,5 K i avvikande temperatur. Om TUNE T vrids maximalt nedåt för minskad rumstemperatur, blir kylbörvärdet 20 C och då visas värdet 2,5 K. Detta innebär att det är 2,5 K för varmt i rummet och kylreglering startar. NATTKYLA Börvärde för nattkylan. Gäller när nattkylefunktion är aktiverad från överordnat system och leder till forcering av luftflödet tills det når inställt värde. MORGONVÄRME Börvärdet vid morgonuppvärmning av lokalen när funktionen är aktiverad från överordnat system. VENTILTID Den normaltid det tar för ett termoställdon att öppna helt från kallt läge. Tiden används för den tidsproportionella öppningen när värmebehovet är <100%. Ställs till max. 60 sekunder om produkten ska styra elvärme via ett halvledarrelä. LUFTTEMP. BEGR. Reglergräns för luftflödet anger gränsen för acceptabel tilluftstemperatur i förhållande till rumstemperaturen. Ett positivt värde tillåter endast ökat luftflöde när tilluftstemperaturen är lägre än förinställd gräns. Ett negativt värde tillåter att tilluftstemperaturen är högre i förhållande till önskat behov för kylning eller värmning med luft, dvs om värdet är satt till -5 K kan luftflödesökning ske med tilluft som är 5 K varmare än rummet. Motsvarande princip gäller även vid kylfall. Defaultvärdet är satt till 0 K vilket i praktiken innebär tilluften bara behöver vara 0,1 K lägre för att kylning ska kunna ske. LUFTVÄRME T Luftvärme T Inställning av maximal tilluftstemperatur när ADAPT styr en kanalvärmare Tilluftstemperaturen maxbegränsas till rumstemperaturen + inställningsvärdet (0-15 K). 5

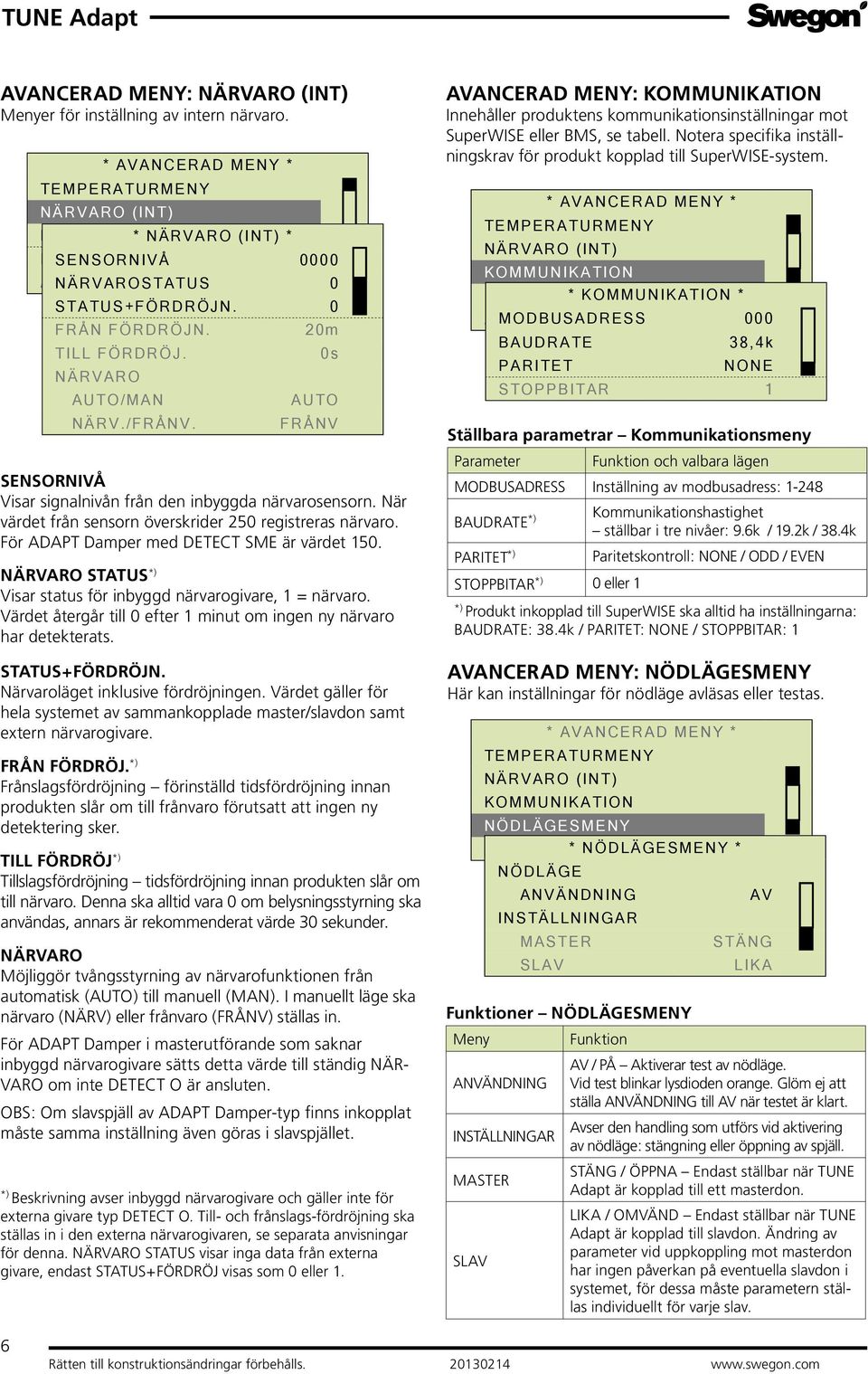

6 AVANCERAD MENY: NÄRVARO (INT) Menyer för inställning av intern närvaro. NÄRVARO (INT) KOMMUNIKATION * NÄRVARO (INT) * NÖDLÄGESMENY SENSORNIVÅ 0000 NÄRVAROSTATUS 0 STATUS+FÖRDRÖJN. 0 FRÅN FÖRDRÖJN. 20m TILL FÖRDRÖJ. 0s NÄRVARO AUTO/MAN AUTO NÄRV./FRÅNV. FRÅNV SENSORNIVÅ Visar signalnivån från den inbyggda närvarosensorn. När värdet från sensorn överskrider 250 registreras närvaro. För ADAPT Damper med DETECT SME är värdet 150. NÄRVARO STATUS *) Visar status för inbyggd närvarogivare, 1 = närvaro. Värdet återgår till 0 efter 1 minut om ingen ny närvaro har detekterats. STATUS+FÖRDRÖJN. Närvaroläget inklusive fördröjningen. Värdet gäller för hela systemet av sammankopplade master/slavdon samt extern närvarogivare. FRÅN FÖRDRÖJ. *) Frånslagsfördröjning förinställd tidsfördröjning innan produkten slår om till frånvaro förutsatt att ingen ny detektering sker. TILL FÖRDRÖJ *) Tillslagsfördröjning tidsfördröjning innan produkten slår om till närvaro. Denna ska alltid vara 0 om belysningsstyrning ska användas, annars är rekommenderat värde 30 sekunder. NÄRVARO Möjliggör tvångsstyrning av närvarofunktionen från automatisk (AUTO) till manuell (MAN). I manuellt läge ska närvaro (NÄRV) eller frånvaro (FRÅNV) ställas in. För ADAPT Damper i masterutförande som saknar inbyggd närvarogivare sätts detta värde till ständig NÄR- VARO om inte DETECT O är ansluten. OBS: Om slavspjäll av ADAPT Damper-typ finns inkopplat måste samma inställning även göras i slavspjället. *) Beskrivning avser inbyggd närvarogivare och gäller inte för externa givare typ DETECT O. Till- och frånslags-fördröjning ska ställas in i den externa närvarogivaren, se separata anvisningar för denna. NÄRVARO STATUS visar inga data från externa givare, endast STATUS+FÖRDRÖJ visas som 0 eller 1. AVANCERAD MENY: KOMMUNIKATION Innehåller produktens kommunikationsinställningar mot SuperWISE eller BMS, se tabell. Notera specifika inställningskrav för produkt kopplad till SuperWISE-system. NÄRVARO (INT) KOMMUNIKATION NÖDLÄGESMENY * KOMMUNIKATION * MODBUSADRESS 000 BAUDRATE 38,4k PARITET NONE STOPPBITAR 1 Ställbara parametrar Kommunikationsmeny Parameter Funktion och valbara lägen MODBUSADRESS Inställning av modbusadress: BAUDRATE *) Kommunikationshastighet ställbar i tre nivåer: 9.6k / 19.2k / 38.4k PARITET *) Paritetskontroll: NONE / ODD / EVEN STOPPBITAR *) 0 eller 1 *) Produkt inkopplad till SuperWISE ska alltid ha inställningarna: BAUDRATE: 38.4k / PARITET: NONE / STOPPBITAR: 1 AVANCERAD MENY: NÖDLÄGESMENY Här kan inställningar för nödläge avläsas eller testas. NÄRVARO (INT) KOMMUNIKATION NÖDLÄGESMENY * NÖDLÄGESMENY * NÖDLÄGE ANVÄNDNING AV INSTÄLLNINGAR MASTER STÄNG SLAV LIKA Funktioner NÖDLÄGESMENY Meny Funktion AV / PÅ Aktiverar test av nödläge. ANVÄNDNING Vid test blinkar lysdioden orange. Glöm ej att ställa ANVÄNDNING till AV när testet är klart. Avser den handling som utförs vid aktivering INSTÄLLNINGAR av nödläge: stängning eller öppning av spjäll. STÄNG / ÖPPNA Endast ställbar när TUNE MASTER Adapt är kopplad till ett masterdon. LIKA / OMVÄND Endast ställbar när TUNE Adapt är kopplad till slavdon. Ändring av parameter vid uppkoppling mot masterdon SLAV har ingen påverkan på eventuella slavdon i systemet, för dessa måste parametern ställas individuellt för varje slav. 6

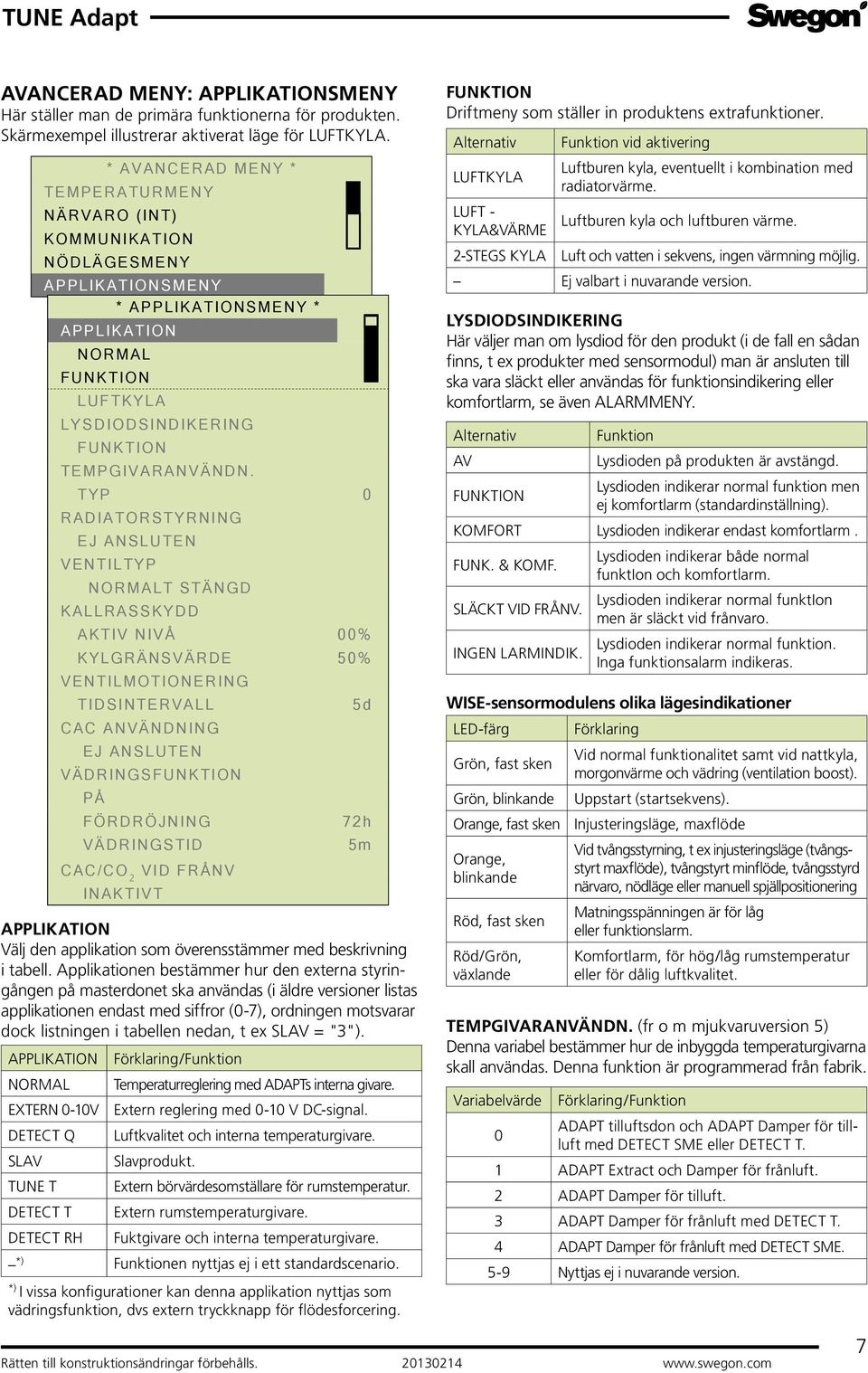

7 AVANCERAD MENY: Här ställer man de primära funktionerna för produkten. Skärmexempel illustrerar aktiverat läge för LUFTKYLA. NÄRVARO (INT) KOMMUNIKATION NÖDLÄGESMENY * * APPLIKATION NORMAL FUNKTION LUFTKYLA LYSDIODSINDIKERING FUNKTION TEMPGIVARANVÄNDN. TYP 0 RADIATORSTYRNING EJ ANSLUTEN VENTILTYP NORMALT STÄNGD KALLRASSKYDD AKTIV NIVÅ 00% KYLGRÄNSVÄRDE 50% VENTILMOTIONERING TIDSINTERVALL 5d CAC ANVÄNDNING EJ ANSLUTEN VÄDRINGSFUNKTION PÅ FÖRDRÖJNING 72h VÄDRINGSTID 5m CAC/CO 2 VID FRÅNV INAKTIVT APPLIKATION Välj den applikation som överensstämmer med beskrivning i tabell. Applikationen bestämmer hur den externa styringången på masterdonet ska användas (i äldre versioner listas applikationen endast med siffror (0-7), ordningen motsvarar dock listningen i tabellen nedan, t ex SLAV = "3"). APPLIKATION Förklaring/Funktion NORMAL Temperaturreglering med ADAPTs interna givare. EXTERN 0-10V Extern reglering med 0-10 V DC-signal. DETECT Q Luftkvalitet och interna temperaturgivare. SLAV Slavprodukt. TUNE T Extern börvärdesomställare för rumstemperatur. DETECT T Extern rumstemperaturgivare. DETECT RH Fuktgivare och interna temperaturgivare. *) Funktionen nyttjas ej i ett standardscenario. *) I vissa konfigurationer kan denna applikation nyttjas som vädringsfunktion, dvs extern tryckknapp för flödesforcering. FUNKTION Driftmeny som ställer in produktens extrafunktioner. Alternativ LUFTKYLA LUFT - KYLA&VÄRME 2-STEGS KYLA Funktion vid aktivering Luftburen kyla, eventuellt i kombination med radiatorvärme. Luftburen kyla och luftburen värme. Luft och vatten i sekvens, ingen värmning möjlig. Ej valbart i nuvarande version. LYSDIODSINDIKERING Här väljer man om lysdiod för den produkt (i de fall en sådan finns, t ex produkter med sensormodul) man är ansluten till ska vara släckt eller användas för funktionsindikering eller komfortlarm, se även. Alternativ Funktion AV Lysdioden på produkten är avstängd. FUNKTION Lysdioden indikerar normal funktion men ej komfortlarm (standardinställning). KOMFORT Lysdioden indikerar endast komfortlarm. FUNK. & KOMF. Lysdioden indikerar både normal funktion och komfortlarm. SLÄCKT VID FRÅNV. Lysdioden indikerar normal funktion men är släckt vid frånvaro. INGEN LARMINDIK. Lysdioden indikerar normal funktion. Inga funktionsalarm indikeras. WISE-sensormodulens olika lägesindikationer LED-färg Förklaring Grön, fast sken Vid normal funktionalitet samt vid nattkyla, morgonvärme och vädring (ventilation boost). Grön, blinkande Uppstart (startsekvens). Orange, fast sken Injusteringsläge, maxflöde Orange, blinkande Röd, fast sken Röd/Grön, växlande Vid tvångsstyrning, t ex injusteringsläge (tvångsstyrt maxflöde), tvångstyrt minflöde, tvångsstyrd närvaro, nödläge eller manuell spjällpositionering Matningsspänningen är för låg eller funktionslarm. Komfortlarm, för hög/låg rumstemperatur eller för dålig luftkvalitet. TEMPGIVARANVÄNDN. (fr o m mjukvaruversion 5) Denna variabel bestämmer hur de inbyggda temperaturgivarna skall användas. Denna funktion är programmerad från fabrik. Variabelvärde Förklaring/Funktion ADAPT tilluftsdon och ADAPT Damper för tillluft med DETECT SME eller DETECT T. 0 1 ADAPT Extract och Damper för frånluft. 2 ADAPT Damper för tilluft. 3 ADAPT Damper för frånluft med DETECT T. 4 ADAPT Damper för frånluft med DETECT SME. 5-9 Nyttjas ej i nuvarande version. 7

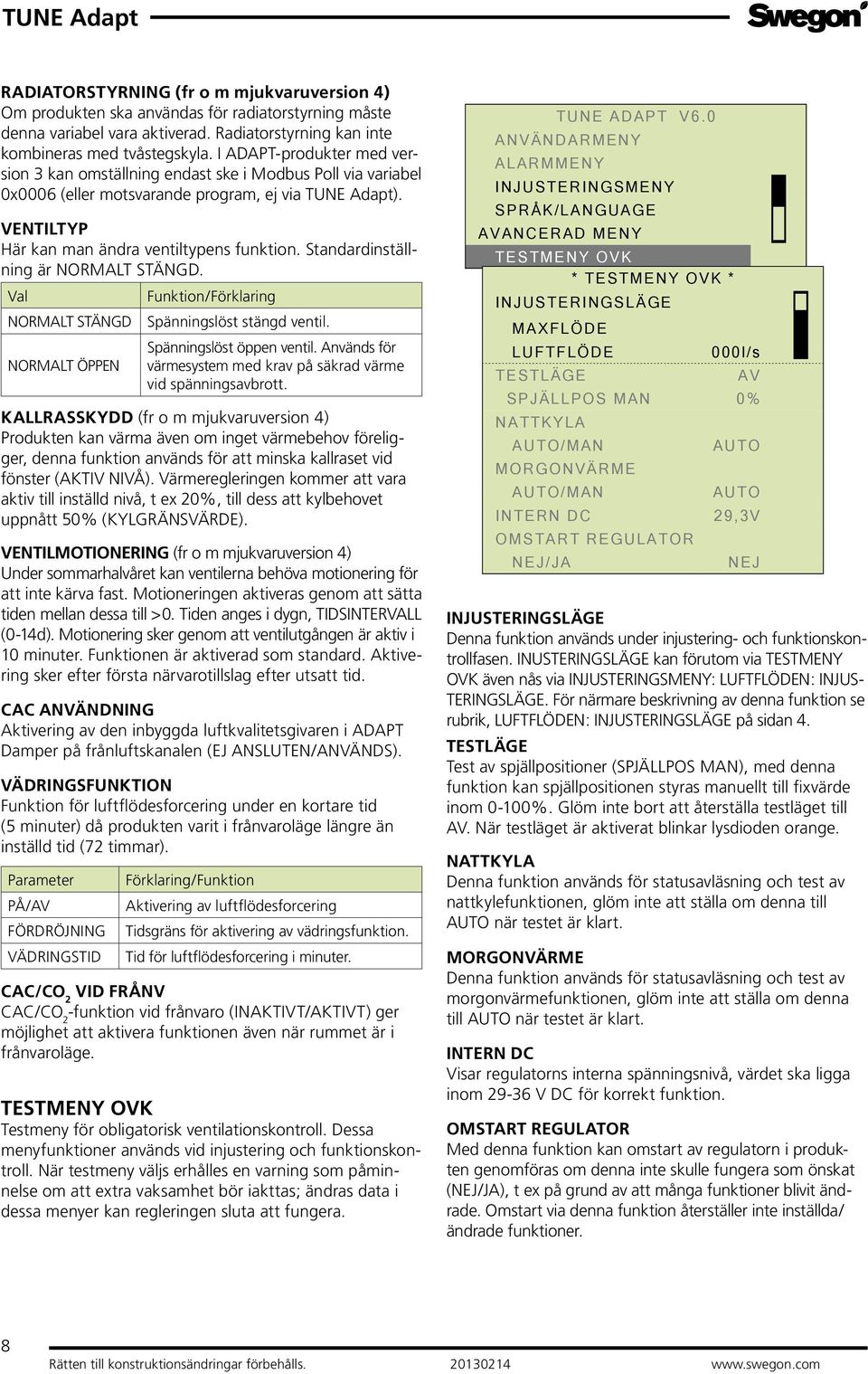

8 RADIATORSTYRNING (fr o m mjukvaruversion 4) Om produkten ska användas för radiatorstyrning måste denna variabel vara aktiverad. Radiatorstyrning kan inte kombineras med tvåstegskyla. I ADAPT-produkter med version 3 kan omställning endast ske i Modbus Poll via variabel 0x0006 (eller motsvarande program, ej via TUNE Adapt). VENTILTYP Här kan man ändra ventiltypens funktion. Standardinställning är NORMALT STÄNGD. Val Funktion/Förklaring NORMALT STÄNGD Spänningslöst stängd ventil. Spänningslöst öppen ventil. Används för NORMALT ÖPPEN värmesystem med krav på säkrad värme vid spänningsavbrott. KALLRASSKYDD (fr o m mjukvaruversion 4) Produkten kan värma även om inget värmebehov föreligger, denna funktion används för att minska kallraset vid fönster (AKTIV NIVÅ). Värmeregleringen kommer att vara aktiv till inställd nivå, t ex 20%, till dess att kylbehovet uppnått 50% (KYLGRÄNSVÄRDE). VENTILMOTIONERING (fr o m mjukvaruversion 4) Under sommarhalvåret kan ventilerna behöva motionering för att inte kärva fast. Motioneringen aktiveras genom att sätta tiden mellan dessa till >0. Tiden anges i dygn, TIDSINTERVALL (0-14d). Motionering sker genom att ventilutgången är aktiv i 10 minuter. Funktionen är aktiverad som standard. Aktivering sker efter första närvarotillslag efter utsatt tid. CAC ANVÄNDNING Aktivering av den inbyggda luftkvalitetsgivaren i ADAPT Damper på frånluftskanalen (EJ ANSLUTEN/ANVÄNDS). VÄDRINGSFUNKTION Funktion för luftflödesforcering under en kortare tid (5 minuter) då produkten varit i frånvaroläge längre än inställd tid (72 timmar). Parameter PÅ/AV FÖRDRÖJNING VÄDRINGSTID Förklaring/Funktion Aktivering av luftflödesforcering Tidsgräns för aktivering av vädringsfunktion. Tid för luftflödesforcering i minuter. CAC/CO 2 VID FRÅNV CAC/CO 2 -funktion vid frånvaro (INAKTIVT/AKTIVT) ger möjlighet att aktivera funktionen även när rummet är i frånvaroläge. TESTMENY OVK Testmeny för obligatorisk ventilationskontroll. Dessa menyfunktioner används vid injustering och funktionskontroll. När testmeny väljs erhålles en varning som påminnelse om att extra vaksamhet bör iakttas; ändras data i dessa menyer kan regleringen sluta att fungera. AVANCERAD MENY TESTMENY OVK * TESTMENY OVK * INJUSTERINGSLÄGE MAXFLÖDE LUFTFLÖDE 000l/s TESTLÄGE AV SPJÄLLPOS MAN 0% NATTKYLA AUTO/MAN AUTO MORGONVÄRME AUTO/MAN AUTO INTERN DC 29,3V OMSTART REGULATOR NEJ/JA NEJ INJUSTERINGSLÄGE Denna funktion används under injustering- och funktionskontrollfasen. INUSTERINGSLÄGE kan förutom via TESTMENY OVK även nås via : LUFTFLÖDEN: INJUS- TERINGSLÄGE. För närmare beskrivning av denna funktion se rubrik, LUFTFLÖDEN: INJUSTERINGSLÄGE på sidan 4. TESTLÄGE Test av spjällpositioner (SPJÄLLPOS MAN), med denna funktion kan spjällpositionen styras manuellt till fixvärde inom 0-100%. Glöm inte bort att återställa testläget till AV. När testläget är aktiverat blinkar lysdioden orange. NATTKYLA Denna funktion används för statusavläsning och test av nattkylefunktionen, glöm inte att ställa om denna till AUTO när testet är klart. MORGONVÄRME Denna funktion används för statusavläsning och test av morgonvärme funktionen, glöm inte att ställa om denna till AUTO när testet är klart. INTERN DC Visar regulatorns interna spänningsnivå, värdet ska ligga inom V DC för korrekt funktion. OMSTART REGULATOR Med denna funktion kan omstart av regulatorn i produkten genomföras om denna inte skulle fungera som önskat (NEJ/JA), t ex på grund av att många funktioner blivit ändrade. Omstart via denna funktion återställer inte inställda/ ändrade funktioner. 8
