TAC Xenta 103-A Zonregulator med luftkvalitetsstyrning

Transkript

1 TAC Vista TAC Xenta 103-A Zonregulator med luftkvalitetsstyrning TAC Xenta 103-A är en zonregulator som främst är avsedd för kyltaksapplikationer. Regulatorn konstanthåller temperaturen genom att modulera flödet av kallvatten till kyltak, varmvattenflödet till radiatorer och luftflödet med hjälp av en koldioxidgivare. Regulatorn kan hantera följande applikationstyper: Värme och kyla Enbart värme Enbart kyla, luft och/eller vatten Regulatorn kommunicerar på ett LonTalk TP/FT-10 nätverk med en partvinnad opolariserad kabel. Den kan fungera både som del av ett större system och fristående. Alla nätverksvariabler kan läsas av och konfigureras med hjälp av TAC Xenta OP, version 3.11 eller senare. STR100 och ZS100 är en serie rumsenheter som är avsedda för att användas tillsammans med TAC Xenta 103. Det finns en tilläggssats med kopplingsplintar till TAC Xenta-serien som kan anslutas till de befintliga plintarna. TeKNISKA DATA Matningsspänning V AC 1 +2, Hz Effektförbrukning: Regulator med TAC Xenta OP...4 VA Matningsspänning till ställdon...max. 12 VA Digitala utgångar...max VA = 38 VA Total....max. 54 VA Omgivande temperatur: Lagring C till +50 C Drift C till +50 C Fuktighet....max. 9 RH icke-kondenserande Kapsling: Material....ABS/PC-plast Skyddsklass...IP 30 Brännbarhet, material...ul 94 5VB Mått... se Fig. 1 Vikt kg Ingångar/Utgångar Ingångar X2 X3 för närvarogivare och fönsterkontakt: Spänning över öppen kontakt...23 V DC ±1 V DC Ström genom sluten kontakt...4 ma Minsta pulsbredd, ingångar X2/X ms / 15 s Utgångar V1-V2 för ställdon ventil värme (triac): Typ av ställdon...öka/minska eller termoställdon NC/NO Minsta utspänning...matningsspänning 1.5 V Maximal last A Input X1 för bypassknapp på rumsenhet: Minsta pulsbredd ms Maximal ström, LED....2 ma, för ZS 100-serien Temperaturgivaringång B1: Termistortyp.... NTC, 1800 Ohm vid 25 C Mätområde C till 50 C Noggrannhet...±0.2 C Ingång R1, börvärdesjustering i rumsenhet: Typ kohm linjär potentiometer Justerområde...±5 C Noggrannhet...±0.1 C Ingång Z1, koldioxidgivare: Mätområde V DC Noggrannhet...±0.05 V Utgångar Y1 Y2, ventil och spjäll kyla: Utspänningsområde V DC Maximal ström....2 ma Noggrannhet...±0.2 V Applikationsprogram Cykeltid....6 s Färg på lysdioder Matningsspänning.... grön Service.... röd LonMark Standard...uppfyller LonMark Interoperability Guidelines...LonMark Functional Profile: Chilled Ceiling Controller Nätverksprotokoll...LonTalk Kanal....TP/FT-10, 78 kbps Neurontyp , 10 MHz Standarder/Normer Emission: CE...EN , C-Tick, FCC Part 15 Immunity: CE....EN Safety: CE...EN UL 916, C-UL US, Enclosed Energy Management Equipment Approved for plenum installations RoHS directive /95/eg Artikelnummer Regulator Manual Plintsats, TAC Xenta sv

2 Figur 1 reglerexempel Fläkt Koldioxidgivare Rumsenhet Närvarogivare Fönsterkontakt LK01 GT1 Kyltak Givare rumstemperatur SV21 Kylentil Figur 2 Spjäll och tillflödesgivare Ventil med värmevattenbatteri GW1 SV22 GQ1 ST21 GX1 Fönsterkontakt Värmeventil Koldioxidgivare Spjäll Närvarogivare sv

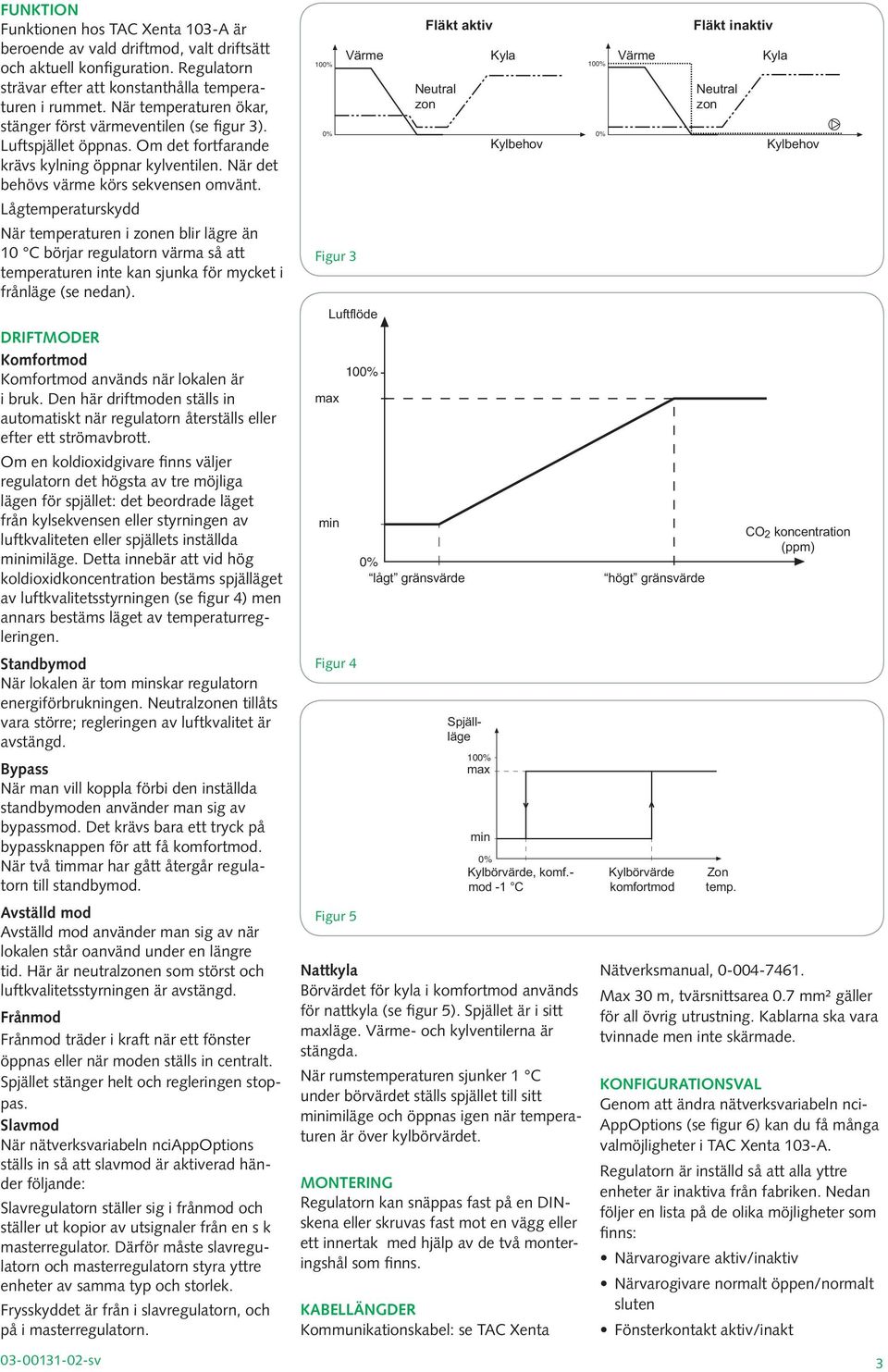

3 Funktion Funktionen hos TAC Xenta 103-A är beroende av vald driftmod, valt driftsätt och aktuell konfiguration. Regulatorn strävar efter att konstanthålla temperaturen i rummet. När temperaturen ökar, stänger först värmeventilen (se figur 3). Luftspjället öppnas. Om det fortfarande krävs kylning öppnar kylventilen. När det behövs värme körs sekvensen omvänt. Lågtemperaturskydd När temperaturen i zonen blir lägre än 10 C börjar regulatorn värma så att temperaturen inte kan sjunka för mycket i frånläge (se nedan). driftmoder Komfortmod Komfortmod används när lokalen är i bruk. Den här driftmoden ställs in automatiskt när regulatorn återställs eller efter ett strömavbrott. Om en koldioxidgivare finns väljer regulatorn det högsta av tre möjliga lägen för spjället: det beordrade läget från kylsekvensen eller styrningen av luftkvaliteten eller spjällets inställda minimiläge. Detta innebär att vid hög koldioxidkoncentration bestäms spjälläget av luftkvalitetsstyrningen (se figur 4) men annars bestäms läget av temperaturregleringen. Standbymod När lokalen är tom minskar regulatorn energiförbrukningen. Neutralzonen tillåts vara större; regleringen av luftkvalitet är avstängd. Bypass När man vill koppla förbi den inställda standbymoden använder man sig av bypassmod. Det krävs bara ett tryck på bypassknappen för att få komfortmod. När två timmar har gått återgår regulatorn till standbymod. Avställd mod Avställd mod använder man sig av när lokalen står oanvänd under en längre tid. Här är neutralzonen som störst och luftkvalitetsstyrningen är avstängd. Frånmod Frånmod träder i kraft när ett fönster öppnas eller när moden ställs in centralt. Spjället stänger helt och regleringen stoppas. Slavmod När nätverksvariabeln nciappoptions ställs in så att slavmod är aktiverad händer följande: Slavregulatorn ställer sig i frånmod och ställer ut kopior av utsignaler från en s k masterregulator. Därför måste slavregulatorn och masterregulatorn styra yttre enheter av samma typ och storlek. Frysskyddet är från i slavregulatorn, och på i masterregulatorn sv Figur 3 max Fläkt aktiv Värme Kyla Värme Kyla Luftflöde min Figur 4 Figur 5 Neutral zon lågt gränsvärde Spjällläge max min Kylbehov Kylbörvärde, komf.- mod -1 C Nattkyla Börvärdet för kyla i komfortmod används för nattkyla (se figur 5). Spjället är i sitt maxläge. Värme- och kylventilerna är stängda. När rumstemperaturen sjunker 1 C under börvärdet ställs spjället till sitt minimiläge och öppnas igen när temperaturen är över kylbörvärdet. montering Regulatorn kan snäppas fast på en DINskena eller skruvas fast mot en vägg eller ett innertak med hjälp av de två monteringshål som finns. kabellängder Kommunikationskabel: se TAC Xenta högt gränsvärde Kylbörvärde komfortmod Fläkt inaktiv Neutral zon Zon temp. Kylbehov CO 2 koncentration (ppm) Nätverksmanual, Max 30 m, tvärsnittsarea 0.7 mm² gäller för all övrig utrustning. Kablarna ska vara tvinnade men inte skärmade. konfigurationsval Genom att ändra nätverksvariabeln nci- AppOptions (se figur 6) kan du få många valmöjligheter i TAC Xen ta 103-A. Regulatorn är inställd så att alla yttre enheter är inaktiva från fabriken. Nedan följer en lista på de olika möjligheter som finns: Närvarogivare aktiv/inaktiv Närvarogivare normalt öppen/normalt sluten Fönsterkontakt aktiv/inakt 3

4 Ventil värme aktiv/inaktiv Ventil kyla aktiv/inaktiv Spjäll kyla aktiv/inaktiv Koldioxidgivare och luftkvalitetsregulator aktiv/inaktiv Ställdon ventil värme styrs med ON/ OFF / treläges öka-minska Slavmod till/från Termoställdon NC/NO LonMark-objekt och nätverksvariabler Figur sv

5 plintar Nr Beskrivning 1 C1 TP/FT-10 kommunikationskanal 2 C2 TP/FT-10 kommunikationskanal 3 X3 Ingång, fönsterkontakt 4 M Mätnoll 5 X2 Ingång, närvarogivare 6 Används ej 7 M Mätnoll 8 Z1 Ingång, koldioxidgivare 9 D1 Utgång, visning på rumsenhet 10 M Mätnoll 11 X1 Ingång, bypassknapp på rumsenhet 12 R1 Ingång, börvärdesjustering på rumsenhet 13 M Mätnoll 14 B1 Ingång, rumstemperaturgivare 15 G 24 V AC (G)-ingång 16 G0 24 V AC (G0)-ingång 17 OP 24 V AC matningsspänning till Xenta OP 18 G 24 V AC matningsspänning till Xenta OP 19 V1 Utgång, ställdon ventil värme; öka eller on/ off 20 G 24 V AC (G)-utgång till V1 och V2 21 V2 Utgång, ställdon ventil värme, minska eller on/off 22 Används ej 23 G 24 V AC (G)-utgång för ställdon 24 G 24 V AC (G)-utgång för ställdon 25 G0 24 V AC (G0)-utgång för ställdon 26 Y2 Utgång, ställdon kylventil, 0 (2) 10 V* 27 M Mätnoll 28 Y1 Utgång, ställdon spjäll kyla *0 eller 2 V motsvarar stängd kylventil. 10 V motsvarar öppen kylventil. Ställdonets gångriktning skall vara omställbar. rumsenheter STR är en serie rumsenheter som är optimerade för användning på allmänna platser, såsom kontorsbyggnader, hotell, sjukhus och köpcentra. Följande rumsenheter kan konfigureras med TAC Xenta 103-A. Modell STR100 Temp. givare X Mod indikator STR101 X X Börvärdes justering STR102 X X X Bypass knapp STR103 X X X STR104 X X X X STR150 X X X X Beteckning Bakgrundsbelysning SNVT Bindning krävs STR350 X X X X X STR351 X X X X X X artikelnummer STR STR100-W (vit) STR STR STR STR STR LON Moduler STR STR sv 5
