TAC Xenta 110-D. Tvåzonsregulator. TAC Vista

Transkript

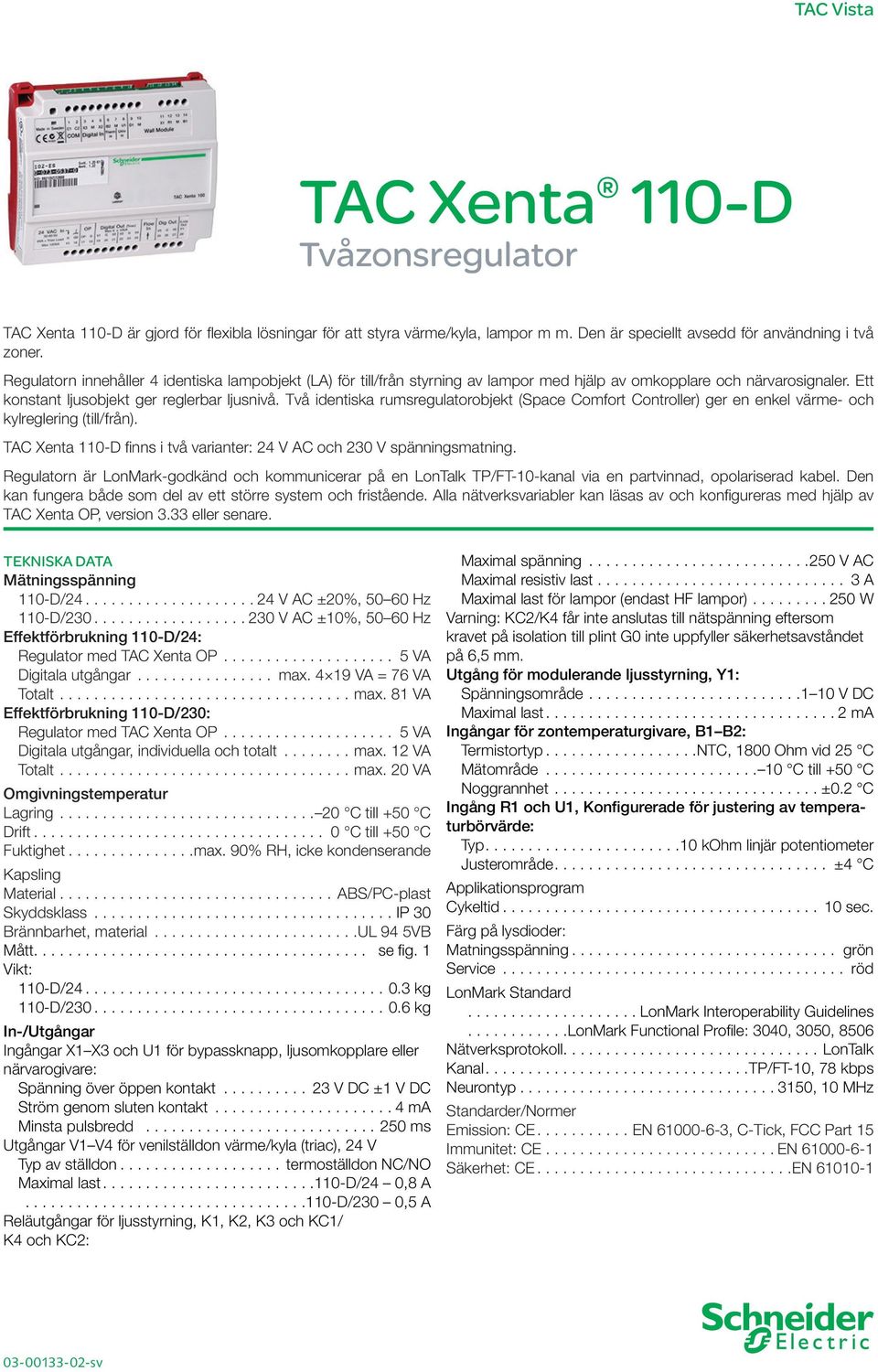

1 TAC Vista TAC Xenta 110-D Tvåzonsregulator TAC Xenta 110-D är gjord för flexibla lösningar för att styra värme/kyla, lampor m m. Den är speciellt avsedd för användning i två zoner. Regulatorn innehåller 4 identiska lampobjekt (LA) för till/från styrning av lampor med hjälp av omkopplare och närvarosignaler. Ett konstant ljusobjekt ger reglerbar ljusnivå. Två identiska rumsregulatorobjekt (Space Comfort Controller) ger en enkel värme- och kylreglering (till/från). TAC Xenta 110-D finns i två varianter: 24 V AC och 230 V spänningsmatning. Regulatorn är LonMark-godkänd och kommunicerar på en LonTalk TP/FT-10-kanal via en partvinnad, opolariserad kabel. Den kan fungera både som del av ett större system och fristående. Alla nätverksvariabler kan läsas av och konfigureras med hjälp av TAC Xenta OP, version 3.33 eller senare. TeKNISKA Data Mätningsspänning 110-D/ V AC ±20%, Hz 110-D/ V AC ±10%, Hz Effektförbrukning 110-D/24: Regulator med TAC Xenta OP... 5 VA Digitala utgångar... max VA = 76 VA Totalt...max. 81 VA Effektförbrukning 110-D/230: Regulator med TAC Xenta OP... 5 VA Digitala utgångar, individuella och totalt... max. 12 VA Totalt...max. 20 VA Omgivningstemperatur Lagring C till +50 C Drift... 0 C till +50 C Fuktighet...max. 90% RH, icke kondenserande Kapsling Material...ABS/PC-plast Skyddsklass...IP 30 Brännbarhet, material...ul 94 5VB Mått.... se fig. 1 Vikt: 110-D/ kg 110-D/ kg In-/Utgångar Ingångar X1 X3 och U1 för bypassknapp, ljusomkopplare eller närvarogivare: Spänning över öppen kontakt V DC ±1 V DC Ström genom sluten kontakt...4 ma Minsta pulsbredd ms Utgångar V1 V4 för venilställdon värme/kyla (triac), 24 V Typ av ställdon... termoställdon NC/NO Maximal last d/24 0,8 A D/230 0,5 A Reläutgångar för ljusstyrning, K1, K2, K3 och KC1/ K4 och KC2: Maximal spänning V AC Maximal resistiv last... 3 A Maximal last för lampor (endast HF lampor) W Varning: KC2/K4 får inte anslutas till nätspänning eftersom kravet på isolation till plint G0 inte uppfyller säkerhetsavståndet på 6,5 mm. Utgång för modulerande ljusstyrning, Y1: Spänningsområde V DC Maximal last...2 ma Ingångar för zontemperaturgivare, B1 B2: Termistortyp...NTC, 1800 Ohm vid 25 C Mätområde C till +50 C Noggrannhet...±0.2 C Ingång R1 och U1, Konfigurerade för justering av temperaturbörvärde: Typ kohm linjär potentiometer Justerområde.... ±4 C Applikationsprogram Cykeltid sec. Färg på lysdioder: Matningsspänning... grön Service... röd LonMark Standard...LonMark Interoperability Guidelines...LonMark Functional Profile: 3040, 3050, 8506 Nätverksprotokoll....LonTalk Kanal....TP/FT-10, 78 kbps Neurontyp , 10 MHz Standarder/Normer Emission: CE... EN , C-Tick, FCC Part 15 Immunitet: CE... EN Säkerhet: CE...EN sv

2 UL 916, C-UL US, Open Energy Management Equipment (TAC Xenta 110-D/24) Approved for plenum installations (TAC Xenta 110-D/24) RoHS directive /95/EG ETL listing (TAC Xenta 110-D/230)... UL , first edition... CAN/CSA C22.2 No Artikelnummer Regulator 110-D/ Regulator 110-D/ Handbok Plintsats, TAC Xenta Adapter RJ10 till terminalerna Figur 1 FunKTIONER TAC Xenta 110-D ger flexibla lösningar för klimat- och ljusreglering i en eller två zoner. Ett exempel finns i figur 2. Zon 1 Zon 2 Det finns många alternativa konfigureringar för reglering av kyla/värme, konstantljus, lampställdon och närvaro för ett rum. TAC Vista Screen Mate ger moderna lösningar tillsammans med TAC Xenta 110-D. Genom att kombinera de tre objektsorterna på olika sätt, kan man få många olika applikationer. In- och utgångar kan konfigureras för olika funktioner för varje objekt. En beskrivning av objekten finns nedan. Zontemperatur givare Strömbrytare 1 Strömbrytare 2 Lampa 1 Lampa 2 Kylsteg Värmesteg Zontemperaturgivare Strömbrytare 1 Strömbrytare 2 Lampa 1 Lampa 2 Kylsteg Värmesteg Figur 2 RUMSREGULATOROBJEKT Det finns två rumsregulatorobjekt (Space Comfort Controller) i varje TAC Xenta 110-D. Klimatreglering Zontemperaturen kan mätas antingen med en fysiskt ansluten temperaturgivare (oftast i rumsenheten) eller med en Lon- Talk temperaturgivarmod. En närvarogivare kan anslutas i varje zon och olika driftmoder kan forceras via nätverket. Reglerprincipen är till/från (termoställdon) med konfigurerbar hysteres och neutralzon (se figur 3). Utsignal 100% på 0% av Figur 3 Värme Hysteresis Neutralzon Kyla Kylbehov sv

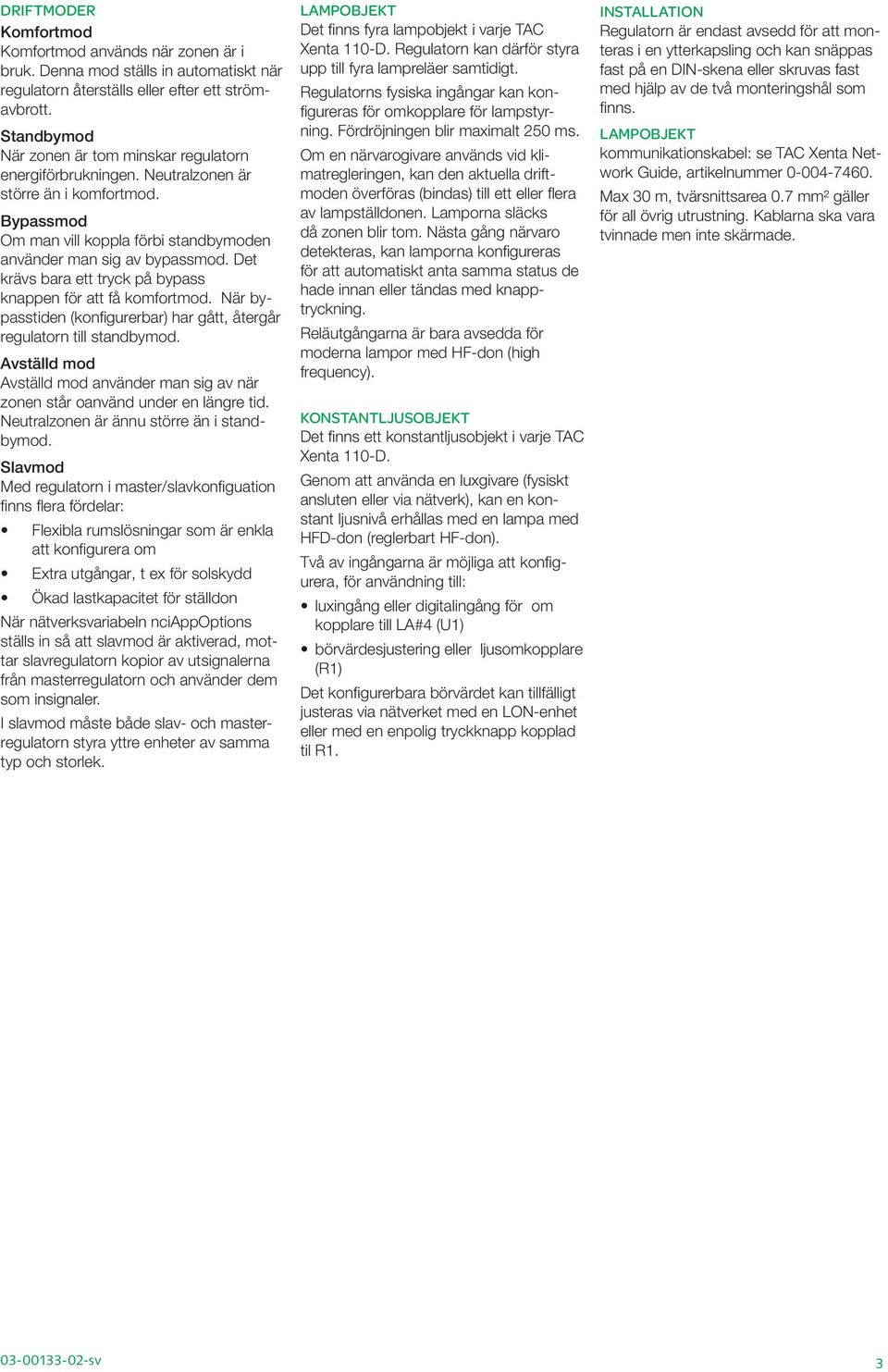

3 DRIFTMODER Komfortmod Komfortmod används när zonen är i bruk. Denna mod ställs in automatiskt när regulatorn återställs eller efter ett strömavbrott. Standbymod När zonen är tom minskar regulatorn energiförbrukningen. Neutralzonen är större än i komfortmod. Bypassmod Om man vill koppla förbi standbymoden använder man sig av bypassmod. Det krävs bara ett tryck på bypass knappen för att få komfortmod. När bypasstiden (konfigurerbar) har gått, återgår regulatorn till standbymod. Avställd mod Avställd mod använder man sig av när zonen står oanvänd under en längre tid. Neutralzonen är ännu större än i standbymod. Slavmod Med regulatorn i master/slavkonfiguation finns flera fördelar: Flexibla rumslösningar som är enkla att konfigurera om Extra utgångar, t ex för solskydd Ökad lastkapacitet för ställdon När nätverksvariabeln nciappoptions ställs in så att slavmod är aktiverad, mottar slavregulatorn kopior av utsignalerna från masterregulatorn och använder dem som insignaler. I slavmod måste både slav- och masterregulatorn styra yttre enheter av samma typ och storlek. LAMPOBJEKT Det finns fyra lampobjekt i varje TAC Xenta 110-D. Regulatorn kan därför styra upp till fyra lampreläer samtidigt. Regulatorns fysiska ingångar kan konfigureras för omkopplare för lampstyrning. Fördröjningen blir maximalt 250 ms. Om en närvarogivare används vid klimatregleringen, kan den aktuella driftmoden överföras (bindas) till ett eller flera av lampställdonen. Lamporna släcks då zonen blir tom. Nästa gång närvaro detekteras, kan lamporna konfigureras för att automatiskt anta samma status de hade innan eller tändas med knapptryckning. Reläutgångarna är bara avsedda för moderna lampor med HF-don (high frequency). konstantljusobjekt Det finns ett konstantljusobjekt i varje TAC Xenta 110-D. Genom att använda en luxgivare (fysiskt ansluten eller via nätverk), kan en konstant ljusnivå erhållas med en lampa med HFD-don (reglerbart HF-don). Två av ingångarna är möjliga att konfigurera, för användning till: luxingång eller digitalingång för om kopplare till LA#4 (U1) börvärdesjustering eller ljusomkopplare (R1) Det konfigurerbara börvärdet kan tillfälligt justeras via nätverket med en LON-enhet eller med en enpolig tryckknapp kopplad til R1. Installation Regulatorn är endast avsedd för att monteras i en ytterkapsling och kan snäppas fast på en DIN-skena eller skruvas fast med hjälp av de två monteringshål som finns. LAMPOBJEKT kommunikationskabel: se TAC Xenta Network Guide, artikelnummer Max 30 m, tvärsnittsarea 0.7 mm² gäller för all övrig utrustning. Kablarna ska vara tvinnade men inte skärmade sv 3

4 KONFIGURERINGSVAL Genom att ändra nätverksvariablerna nci AppOptions (se figur 4), kan man få många valmöjligheter i TAC Xen ta 110-D. Möjliga konfigurationer: Närvarogivare/bypassknapp U1 som omkopplare, bypassknapp, ingång för närvarogivare, luxgivare eller börvärdesjustering temperatur R1 som börvärdesjustering ljus, ljusomkopplare eller börvärdesjustering temperatur Ljusomkopplare aktiv/inaktiv Status för lampor vid uppstart Lampstatus bibehålls/kräver knapptryckning vid närvaroindikering Slavmod aktiv/inaktiv Termoställdon normalt öppen/normalt sluten Hysteres för temperaturreglering 0,2 eller 0,8 grader X4 X1 X2 Figur 4: LonMark-objekt och nätverksvariabler sv

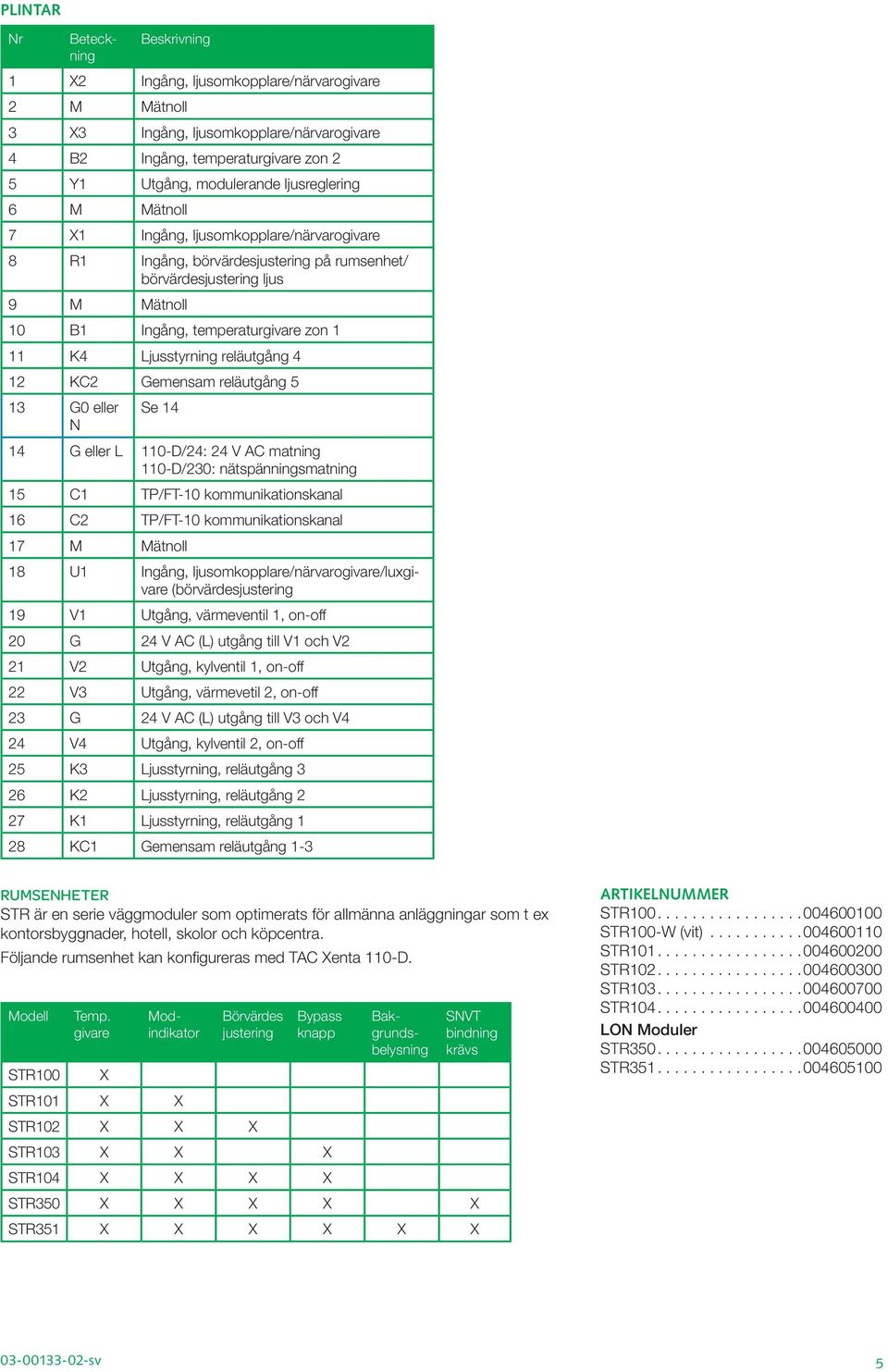

5 PLINTAR Nr Beteckning Beskrivning 1 X2 Ingång, ljusomkopplare/närvarogivare 2 M Mätnoll 3 X3 Ingång, ljusomkopplare/närvarogivare 4 B2 Ingång, temperaturgivare zon 2 5 Y1 Utgång, modulerande ljusreglering 6 M Mätnoll 7 X1 Ingång, ljusomkopplare/närvarogivare 8 R1 Ingång, börvärdesjustering på rumsenhet/ börvärdesjustering ljus 9 M Mätnoll 10 B1 Ingång, temperaturgivare zon 1 11 K4 Ljusstyrning reläutgång 4 12 KC2 Gemensam reläutgång 5 13 G0 eller N Se G eller L 110-D/24: 24 V AC matning 110-D/230: nätspänningsmatning 15 C1 TP/FT-10 kommunikationskanal 16 C2 TP/FT-10 kommunikationskanal 17 M Mätnoll 18 U1 Ingång, ljusomkopplare/närvarogivare/luxgivare (börvärdesjustering 19 V1 Utgång, värmeventil 1, on-off 20 G 24 V AC (L) utgång till V1 och V2 21 V2 Utgång, kylventil 1, on-off 22 V3 Utgång, värmevetil 2, on-off 23 G 24 V AC (L) utgång till V3 och V4 24 V4 Utgång, kylventil 2, on-off 25 K3 Ljusstyrning, reläutgång 3 26 K2 Ljusstyrning, reläutgång 2 27 K1 Ljusstyrning, reläutgång 1 28 KC1 Gemensam reläutgång 1-3 RUMSENHETER STR är en serie väggmoduler som optimerats för allmänna anläggningar som t ex kontorsbyggnader, hotell, skolor och köpcentra. Följande rumsenhet kan konfigureras med TAC Xenta 110-D. Modell STR100 Temp. givare Modindikator STR101 X X X Börvärdes justering STR102 X X X Bypass knapp STR103 X X X STR104 X X X X Bakgrundsbelysning SNVT bindning krävs STR350 X X X X X STR351 X X X X X X ARTIKELNUMMER STR STR100-W (vit) STR STR STR STR LON Moduler STR STR sv 5
