ETE302 Allmän elbehörighet, kompletteringskurs, 6hp

Transkript

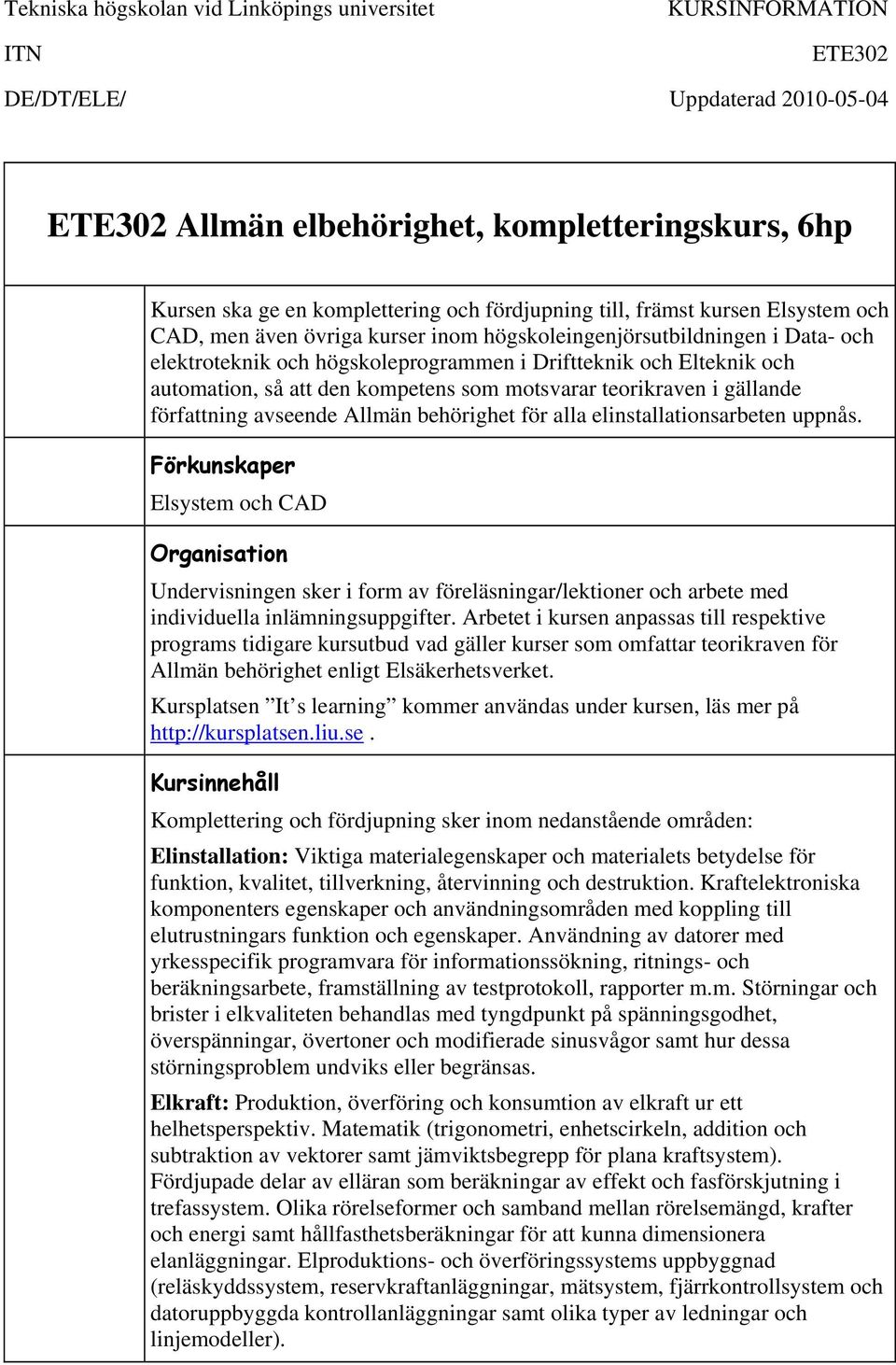

1 Tekniska högskolan vid Linköpings universitet ITN KURSINFORMATION ETE302 DE/DT/ELE/ Uppdaterad ETE302 Allmän elbehörighet, kompletteringskurs, 6hp Kursen ska ge en komplettering och fördjupning till, främst kursen Elsystem och CAD, men även övriga kurser inom högskoleingenjörsutbildningen i Data- och elektroteknik och högskoleprogrammen i Driftteknik och Elteknik och automation, så att den kompetens som motsvarar teorikraven i gällande författning avseende Allmän behörighet för alla elinstallationsarbeten uppnås. Förkunskaper Elsystem och CAD Organisation Undervisningen sker i form av föreläsningar/lektioner och arbete med individuella inlämningsuppgifter. Arbetet i kursen anpassas till respektive programs tidigare kursutbud vad gäller kurser som omfattar teorikraven för Allmän behörighet enligt Elsäkerhetsverket. Kursplatsen It s learning kommer användas under kursen, läs mer på Kursinnehåll Komplettering och fördjupning sker inom nedanstående områden: : Viktiga materialegenskaper och materialets betydelse för funktion, kvalitet, tillverkning, återvinning och destruktion. Kraftelektroniska komponenters egenskaper och användningsområden med koppling till elutrustningars funktion och egenskaper. Användning av datorer med yrkesspecifik programvara för informationssökning, ritnings- och beräkningsarbete, framställning av testprotokoll, rapporter m.m. Störningar och brister i elkvaliteten behandlas med tyngdpunkt på spänningsgodhet, överspänningar, övertoner och modifierade sinusvågor samt hur dessa störningsproblem undviks eller begränsas. : Produktion, överföring och konsumtion av elkraft ur ett helhetsperspektiv. Matematik (trigonometri, enhetscirkeln, addition och subtraktion av vektorer samt jämviktsbegrepp för plana kraftsystem). Fördjupade delar av elläran som beräkningar av effekt och fasförskjutning i trefassystem. Olika rörelseformer och samband mellan rörelsemängd, krafter och energi samt hållfasthetsberäkningar för att kunna dimensionera elanläggningar. Elproduktions- och överföringssystems uppbyggnad (reläskyddssystem, reservkraftanläggningar, mätsystem, fjärrkontrollsystem och datoruppbyggda kontrollanläggningar samt olika typer av ledningar och linjemodeller).

2 : Funktion, materialval och användning samt uppbyggnaden av de olika maskinerna översiktligt. Utföra uppkopplingar och mätningar på elektriska maskiner och drivsystem, samt att genomföra analyser av mätresultat och sammanställa rapporter. : Specifik ellagstiftning som ellagen, förordningen om elektriska starkströmsanläggningar, förordningen om elektrisk materiel, elinstallatörsförordningen och Elsäkerhetsverkets föreskrifter om starkström och behörighet. Annan lagstiftning av betydelse för elområdet. Skillnader mellan Sveriges och andra länders regelverk med tyngdpunkt på CENELEC-länder. Följande mål inom respektive område ska studenten uppnå efter avslutad kurs: : ha kunskaper om entreprenadjuridik och upphandling, kunna genomföra konstruktionsberäkningar och upprätta fullständiga entreprenadhandlingar för installation av kraft-, motordrift- och belysningsanläggningar, kunna upprätta elscheman med tillhörande dokumentation, kunna redogöra för hur olika materialval påverkar anläggningar ur säkerhets-, funktions-, kvalitets-, störnings- och miljösynpunkt, ha kunskaper om hur störningar och brister i elkvaliteten påverkar olika typer av elutrustningar och hur problemen åtgärdas, kunna redogöra för uppbyggnad, funktion och anslutning av utrustningar för reservkraft och avbrottsfri kraft, förstå vikten av att kontrollera installationsarbeten och känna till hur kontrollen skall utföras, ha kännedom om uppbyggnad, funktion och användning av drivsystem samt utrustningar och metoder för drift, underhåll och övervakning av elkrafttekniska utrustningar, kunna välja driftutrustning för olika typer av motordrift, i detalj kunna diskutera och beskriva person-, egendoms- och funktionssäkerhet i elanläggningar. : ha kunskaper om vanliga typer av konventionella och alternativa energisystem samt deras arbetsprinciper, miljöpåverkan och produktionsförutsättningar, kunna redogöra för olika elproduktions- och överföringssystems uppbyggnad, kunna utföra energi-, effekt-, förlust-, kortslutnings- och jordslutningsberäkningar och dimensionera enklare nät, känna till olika elkonsumtionsmönster samt kunna jämföra och värdera taxor och abonnemangsalternativ, ha kunskaper om överspänningars uppkomst och överspänningsskydd, ha kännedom om vilka regler som finns inom miljöområdet, ha kännedom om tekniska åtgärder för att minska utsläppen i luft och vatten, samt i anslutning till detta känna till miljötekniska mätmetoder och användning av miljökonsekvensbeskrivningar, kunna redogöra för hur magnetiska och elektriska fält inverkar på människans elmiljö samt riskerna med elektrisk ström, kunna tillämpa säkerhetsföreskrifter och verka för säker arbetsmiljö. : kunna redogöra för olika typer av transformatorers och roterande elmaskiners funktion och användning samt kunna genomföra beräkningar på tillämpningsproblem, ha kännedom om transformatorers och roterande elmaskiners uppbyggnad,

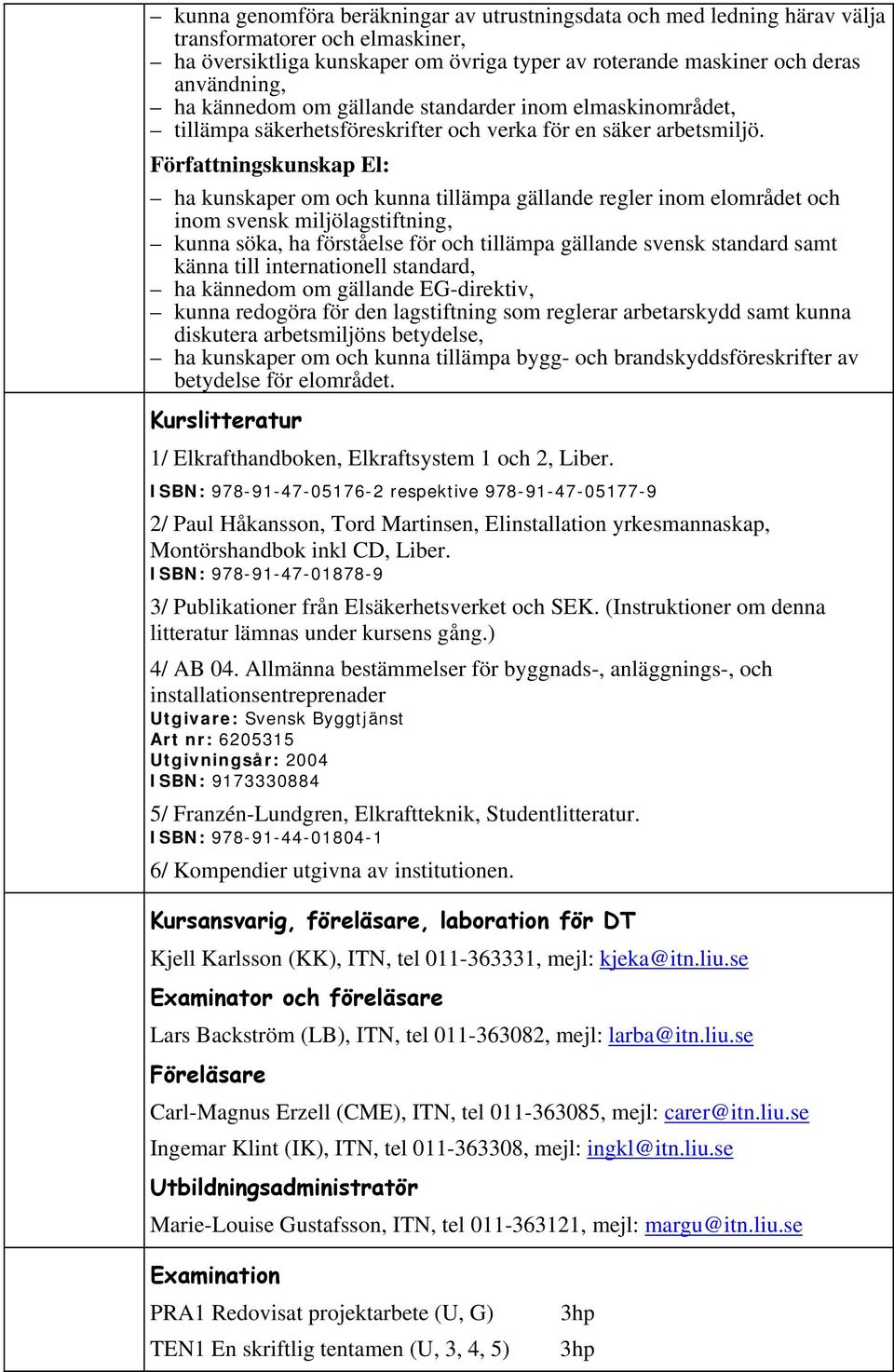

3 kunna genomföra beräkningar av utrustningsdata och med ledning härav välja transformatorer och elmaskiner, ha översiktliga kunskaper om övriga typer av roterande maskiner och deras användning, ha kännedom om gällande standarder inom elmaskinområdet, tillämpa säkerhetsföreskrifter och verka för en säker arbetsmiljö. : ha kunskaper om och kunna tillämpa gällande regler inom elområdet och inom svensk miljölagstiftning, kunna söka, ha förståelse för och tillämpa gällande svensk standard samt känna till internationell standard, ha kännedom om gällande EG-direktiv, kunna redogöra för den lagstiftning som reglerar arbetarskydd samt kunna diskutera arbetsmiljöns betydelse, ha kunskaper om och kunna tillämpa bygg- och brandskyddsföreskrifter av betydelse för elområdet. Kurslitteratur 1/ handboken, system 1 och 2, Liber. ISBN: respektive / Paul Håkansson, Tord Martinsen, yrkesmannaskap, Montörshandbok inkl CD, Liber. ISBN: / Publikationer från Elsäkerhetsverket och SEK. (Instruktioner om denna litteratur lämnas under kursens gång.) 4/ AB 04. Allmänna bestämmelser för byggnads-, anläggnings-, och installationsentreprenader Utgivare: Svensk Byggtjänst Art nr: Utgivningsår: 2004 ISBN: / Franzén-Lundgren, teknik, Studentlitteratur. ISBN: / Kompendier utgivna av institutionen. Kursansvarig, föreläsare, laboration för DT Kjell Karlsson (KK), ITN, tel , mejl: kjeka@itn.liu.se Examinator och föreläsare Lars Backström (LB), ITN, tel , mejl: larba@itn.liu.se Föreläsare Carl-Magnus Erzell (CME), ITN, tel , mejl: carer@itn.liu.se Ingemar Klint (IK), ITN, tel , mejl: ingkl@itn.liu.se Utbildningsadministratör Marie-Louise Gustafsson, ITN, tel , mejl: margu@itn.liu.se Examination PRA1 Redovisat projektarbete (U, G) TEN1 En skriftlig tentamen (U, 3, 4, 5) 3hp 3hp

4 Planering: Tillfälle Innehåll Avsnittstillhörighet enligt kursplan v 21 On FÖ1 To FÖ2 To FÖ3 DT K22 To ELE/DE TP5021 Fr 17:00 v 22 Må FÖ4 Må FÖ5 DT TP31 Må FÖ6 Ti FÖ7 Ti FÖ8 DT TP4030 Introduktion. Upprop. Kartläggning av individuell kursbakgrund m a p Teknologi, /drivsystem & Miljökunskap. Selektriv ex. 2. Miljökunskap för ELE/DE. (KK+LB) Utdelning uppgifter PRA1 Del 1 (Miljö) Ritteknik. Inledning mekanik. Kraftelektronik. (LB) Komponenter. Förluster. Allmänna begrepp. Likriktare (ostyrda, styrda). Resurspass Miljökunskap Inlämning PRA1 Del 1 (Miljö) via Kursplatsen Statik. Kraftelektronik. (KK+LB) Nätkommuterade växelriktare. Reaktivt effektbehov. Tvångskommuterade växelriktare. Frekvensomriktare. Entreprenadjuridik och upphandling. (IK) Hållfasthetslära. Kraftelektronik. (KK+LB) Frekvensomriktare. Övertoner. Beräkningar på elektriska drivsystem. Specialmotorer (Demonstration TP4030). Utdelning uppgifter PRA1 Del 1 (Kraftelektronik)

5 v 22 forts. Ti FÖ9 On 8-12 On LA1 DT TP4030 To 8-12 To LA1 DT TP4030 To FÖ10 v 23 Må FÖ11 Må FÖ12 Ti Ti FÖ13 Ti FÖ14 On 8-12 Entreprenadjuridik och upphandling. (IK) Frekvensomriktare. (KK) (Tillfälle 1, vid behov) Frekvensomriktare. (KK) (Tillfälle 2) Hållfasthetslära. Materiallära (inledning). Utdelning uppgifter PRA1 Del 1 (Teknologi) beräkningar. (KK+LB) Belastningskurvor, varaktighet och utnyttjningstid. Entreprenadjuridik och upphandling. (IK) beräkningar. (KK+LB) Sammanlagring. Varaktighet, övning. Föreskrifter m.m. Nyheter och repetition från Elsystem och CAD 2009 (KK) On Ej i sal Resurstid PRA1 Del 1 (Täppan plan 6) DE/ELE DT Kraftelektronik. (LB) To 8-12 To FÖ15 To FÖ16 Alla TP5021 beräkningar. (KK+LB) Uppvärmningsförlopp. Föreskrifter m.m. - El-Vis Info. (KK)

6 v 24 Må FÖ17 Må FÖ18 Ti FÖ19 Ti FÖ20 Alla TP5021 On On 17:00 v 25 On Alla To 12:00 Alla beräkningar. (KK+LB) Mekanisk verkan av kortslutningsströmmar. Elkonstruktion och kabeldimensionering (KK) Nyheter och rep. från Elsystem och CAD Belysningsplanering (LB+KK) Elkonstruktion och kabeldimensionering (KK) Praktiskt arbete med El-Vis Kabel. Utdelning uppgifter PRA1 Del 2 beräkningar. (KK) Jordslutningsberäkningar. Inlämning av PRA1 Del 1 via Kursplatsen (Teknologi och Kraftelektronik) Projektarbete, PRA1 Del 2 + tentaläsning Projektarbete, PRA1 Del 2 + tentaläsning TENTAMEN (3hp) Anmälan via studentportalen 10 dagar innan. Inlämning av PRA1 Del 2 via Kursplatsen,
