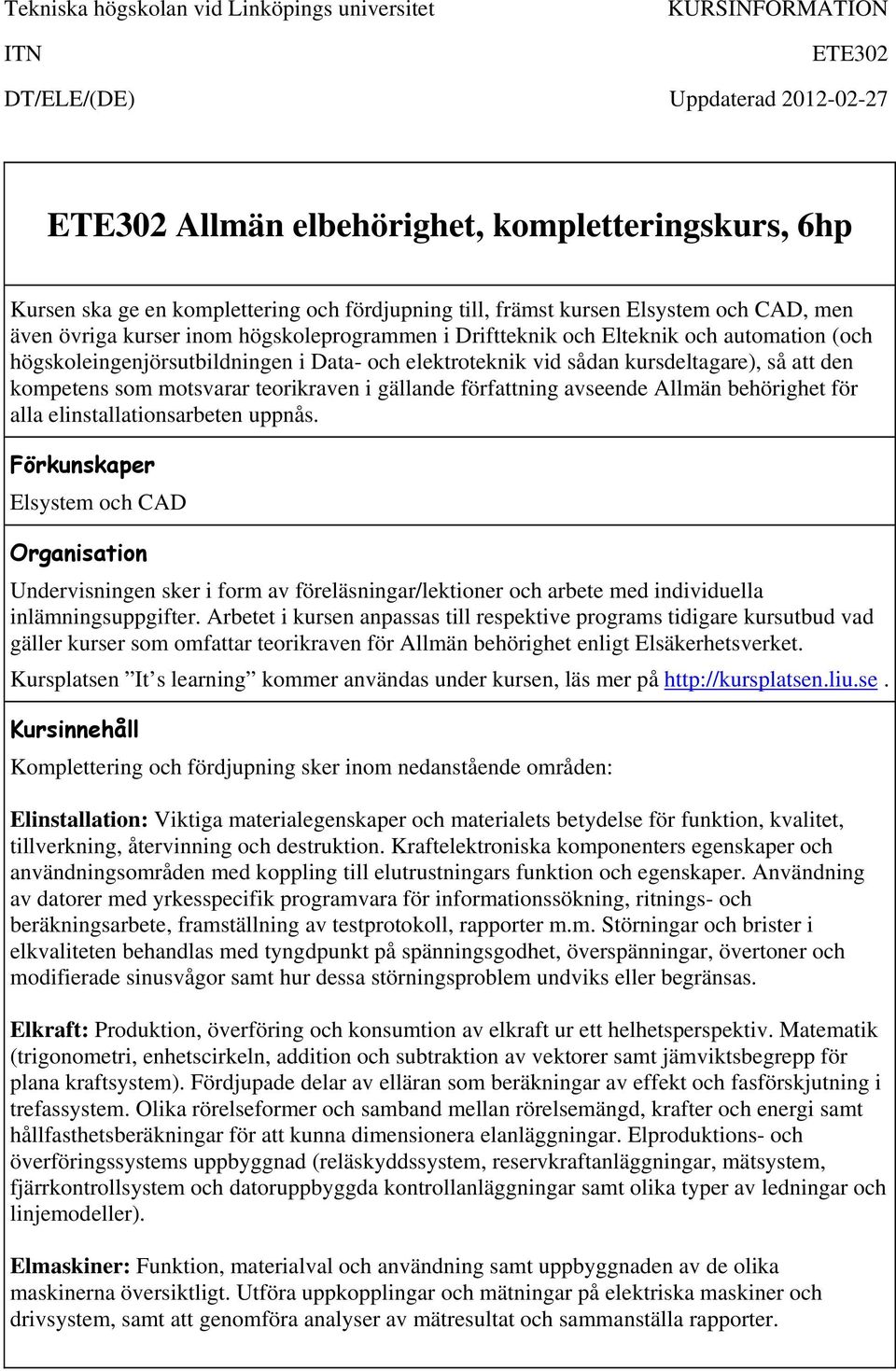

1 Tekniska högskolan vid Linköpings universitet ITN KURSINFORMATION ETE302 DT/ELE/(DE) Uppdaterad ETE302 Allmän elbehörighet, kompletteringskurs, 6hp Kursen ska ge en komplettering och fördjupning till, främst kursen Elsystem och CAD, men även övriga kurser inom högskoleprogrammen i Driftteknik och Elteknik och automation (och högskoleingenjörsutbildningen i Data- och elektroteknik vid sådan kursdeltagare), så att den kompetens som motsvarar teorikraven i gällande författning avseende Allmän behörighet för alla elinstallationsarbeten uppnås. Förkunskaper Elsystem och CAD Organisation Undervisningen sker i form av föreläsningar/lektioner och arbete med individuella inlämningsuppgifter. Arbetet i kursen anpassas till respektive programs tidigare kursutbud vad gäller kurser som omfattar teorikraven för Allmän behörighet enligt Elsäkerhetsverket. Kursplatsen It s learning kommer användas under kursen, läs mer på Kursinnehåll Komplettering och fördjupning sker inom nedanstående områden: Elinstallation: Viktiga materialegenskaper och materialets betydelse för funktion, kvalitet, tillverkning, återvinning och destruktion. Kraftelektroniska komponenters egenskaper och användningsområden med koppling till elutrustningars funktion och egenskaper. Användning av datorer med yrkesspecifik programvara för informationssökning, ritnings- och beräkningsarbete, framställning av testprotokoll, rapporter m.m. Störningar och brister i elkvaliteten behandlas med tyngdpunkt på spänningsgodhet, överspänningar, övertoner och modifierade sinusvågor samt hur dessa störningsproblem undviks eller begränsas. : Produktion, överföring och konsumtion av elkraft ur ett helhetsperspektiv. Matematik (trigonometri, enhetscirkeln, addition och subtraktion av vektorer samt jämviktsbegrepp för plana kraftsystem). Fördjupade delar av elläran som beräkningar av effekt och fasförskjutning i trefassystem. Olika rörelseformer och samband mellan rörelsemängd, krafter och energi samt hållfasthetsberäkningar för att kunna dimensionera elanläggningar. Elproduktions- och överföringssystems uppbyggnad (reläskyddssystem, reservkraftanläggningar, mätsystem, fjärrkontrollsystem och datoruppbyggda kontrollanläggningar samt olika typer av ledningar och linjemodeller). : Funktion, materialval och användning samt uppbyggnaden av de olika maskinerna översiktligt. Utföra uppkopplingar och mätningar på elektriska maskiner och drivsystem, samt att genomföra analyser av mätresultat och sammanställa rapporter.

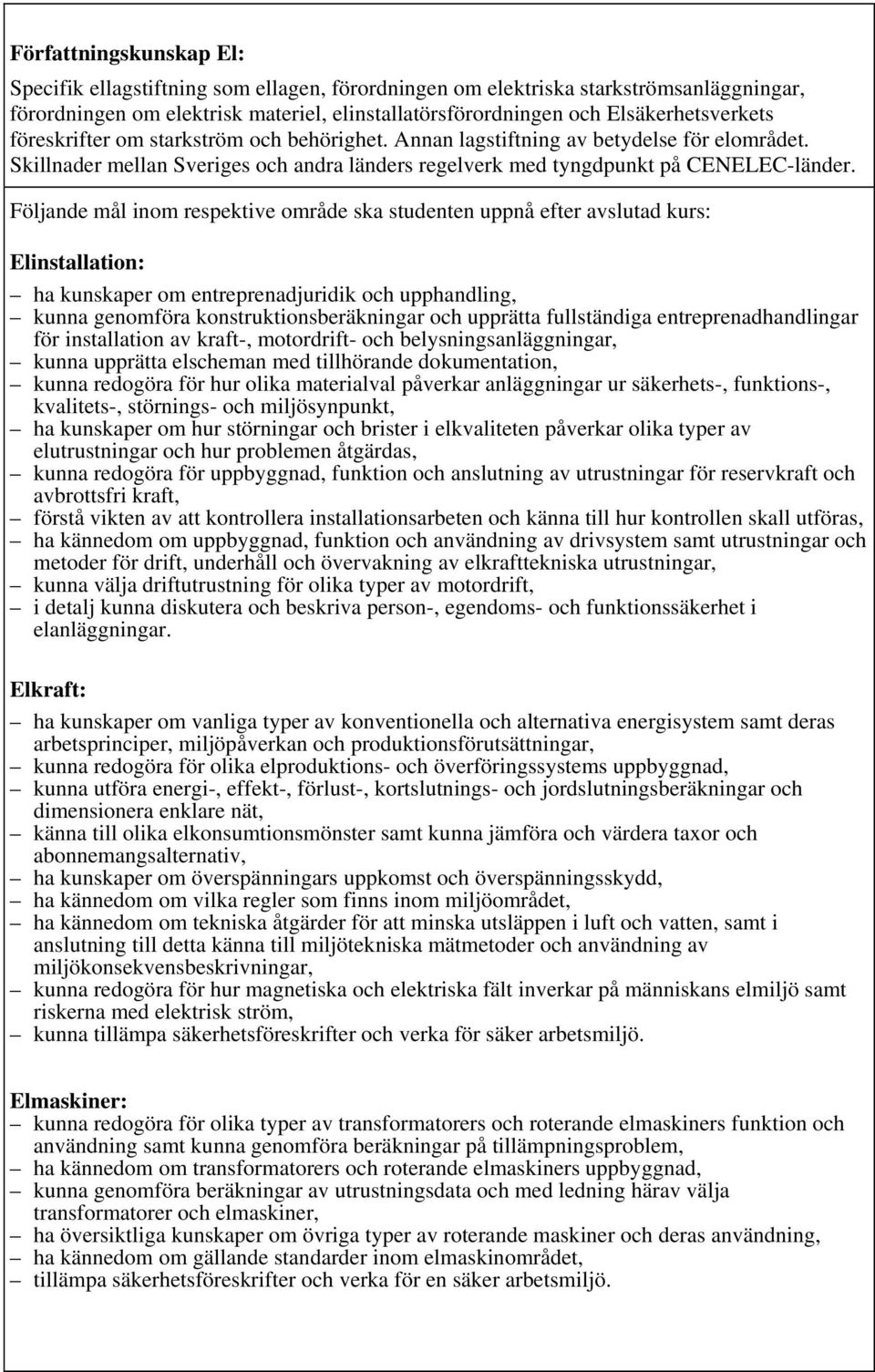

2 : Specifik ellagstiftning som ellagen, förordningen om elektriska starkströmsanläggningar, förordningen om elektrisk materiel, elinstallatörsförordningen och Elsäkerhetsverkets föreskrifter om starkström och behörighet. Annan lagstiftning av betydelse för elområdet. Skillnader mellan Sveriges och andra länders regelverk med tyngdpunkt på CENELEC-länder. Följande mål inom respektive område ska studenten uppnå efter avslutad kurs: Elinstallation: ha kunskaper om entreprenadjuridik och upphandling, kunna genomföra konstruktionsberäkningar och upprätta fullständiga entreprenadhandlingar för installation av kraft-, motordrift- och belysningsanläggningar, kunna upprätta elscheman med tillhörande dokumentation, kunna redogöra för hur olika materialval påverkar anläggningar ur säkerhets-, funktions-, kvalitets-, störnings- och miljösynpunkt, ha kunskaper om hur störningar och brister i elkvaliteten påverkar olika typer av elutrustningar och hur problemen åtgärdas, kunna redogöra för uppbyggnad, funktion och anslutning av utrustningar för reservkraft och avbrottsfri kraft, förstå vikten av att kontrollera installationsarbeten och känna till hur kontrollen skall utföras, ha kännedom om uppbyggnad, funktion och användning av drivsystem samt utrustningar och metoder för drift, underhåll och övervakning av elkrafttekniska utrustningar, kunna välja driftutrustning för olika typer av motordrift, i detalj kunna diskutera och beskriva person-, egendoms- och funktionssäkerhet i elanläggningar. : ha kunskaper om vanliga typer av konventionella och alternativa energisystem samt deras arbetsprinciper, miljöpåverkan och produktionsförutsättningar, kunna redogöra för olika elproduktions- och överföringssystems uppbyggnad, kunna utföra energi-, effekt-, förlust-, kortslutnings- och jordslutningsberäkningar och dimensionera enklare nät, känna till olika elkonsumtionsmönster samt kunna jämföra och värdera taxor och abonnemangsalternativ, ha kunskaper om överspänningars uppkomst och överspänningsskydd, ha kännedom om vilka regler som finns inom miljöområdet, ha kännedom om tekniska åtgärder för att minska utsläppen i luft och vatten, samt i anslutning till detta känna till miljötekniska mätmetoder och användning av miljökonsekvensbeskrivningar, kunna redogöra för hur magnetiska och elektriska fält inverkar på människans elmiljö samt riskerna med elektrisk ström, kunna tillämpa säkerhetsföreskrifter och verka för säker arbetsmiljö. : kunna redogöra för olika typer av transformatorers och roterande elmaskiners funktion och användning samt kunna genomföra beräkningar på tillämpningsproblem, ha kännedom om transformatorers och roterande elmaskiners uppbyggnad, kunna genomföra beräkningar av utrustningsdata och med ledning härav välja transformatorer och elmaskiner, ha översiktliga kunskaper om övriga typer av roterande maskiner och deras användning, ha kännedom om gällande standarder inom elmaskinområdet, tillämpa säkerhetsföreskrifter och verka för en säker arbetsmiljö.

3 : ha kunskaper om och kunna tillämpa gällande regler inom elområdet och inom svensk miljölagstiftning, kunna söka, ha förståelse för och tillämpa gällande svensk standard samt känna till internationell standard, ha kännedom om gällande EG-direktiv, kunna redogöra för den lagstiftning som reglerar arbetarskydd samt kunna diskutera arbetsmiljöns betydelse, ha kunskaper om och kunna tillämpa bygg- och brandskyddsföreskrifter av betydelse för elområdet. Kurslitteratur 1/ handboken, system 1 och 2, Liber. ISBN: respektive / Paul Håkansson, Tord Martinsen, Elinstallation yrkesmannaskap, Montörshandbok inkl CD, Liber. ISBN: / Publikationer från Elsäkerhetsverket och SEK. (Instruktioner om denna litteratur lämnas under kursens gång.) 4/ AB 04. Allmänna bestämmelser för byggnads-, anläggnings-, och installationsentreprenader Utgivare: Svensk Byggtjänst Art nr: Utgivningsår: 2004 ISBN: / Franzén-Lundgren, teknik, Studentlitteratur. ISBN: / Kompendier utgivna av institutionen. Kursansvarig, föreläsare, laboration för DT Kjell Karlsson (KK), ITN, , kjell.karlsson@liu.se Examinator och föreläsare Lars Backström (LB), ITN, , lars.o.backstrom@liu.se Föreläsare Jonte Bernhard (JB), ITN, , jonte.bernhard@liu.se Ingemar Klint (IK), ITN, ingemar.klint@liu.se Utbildningsadministratör Marie-Louise Gustafsson, ITN, , marie-louise.gustafsson@liu.se Examination PRA1 Redovisat projektarbete (U, G) TEN1 En skriftlig tentamen (U, 3, 4, 5) 3hp 3hp PRA1 DEL1 består av olika inlämningsuppgifter under första halvan av kursen: 1. Miljökunskap För dig som inte har godkänt på TMYT Kraftelektronik För dig som inte läser TNYT41. Inkluderar en laboration. 3. Teknologi För dig som inte har godkänt på TMYT80. PRA1 DEL2 är ett miniprojekt i elkonstruktion i slutet av kursen som utförs av alla.

4 TEN1 är en tentamen som man måste anmäla sig till via Studentportalen. Tentamen består av fem uppgifter om 10p vardera indelade i tre delar A, B och C. Delarna har olika karaktär och krav finns på en viss minimipoäng per del för att klara tentamen. Uppfylls inte minimipoängen på en del godkänns inte tentamen. Tentamen är uppbyggd enligt nedan: DEL A: Frågedel utan hjälpmedel. Uppgift 1 och 2, tot 10+10p, minst 10p krävs för godkänd del Omfattning: frågor på entreprenadjuridikdelen, frågor på författningsdelen, belysningstekniska frågor. DEL B: Frågedel med hjälpmedel. Uppgift 3, 10 p, minst 5p krävs för godkänd del. Hjälpmedlen är EH EKS 1 och 2 samt funktionsräknare. Omfattning: EH EKS2 Kap 6 DEL C: Beräkningar med hjälpmedel. Uppgift 4 och 5, tot 10+10p, minst 8p krävs för godkänd del. Hjälpmedlen är EH EKS 1 och 2 samt funktionsräknare. Omfattning: Beräkningar enligt EH EKS2 Kap 6 samt belysningstekniska beräkningar.

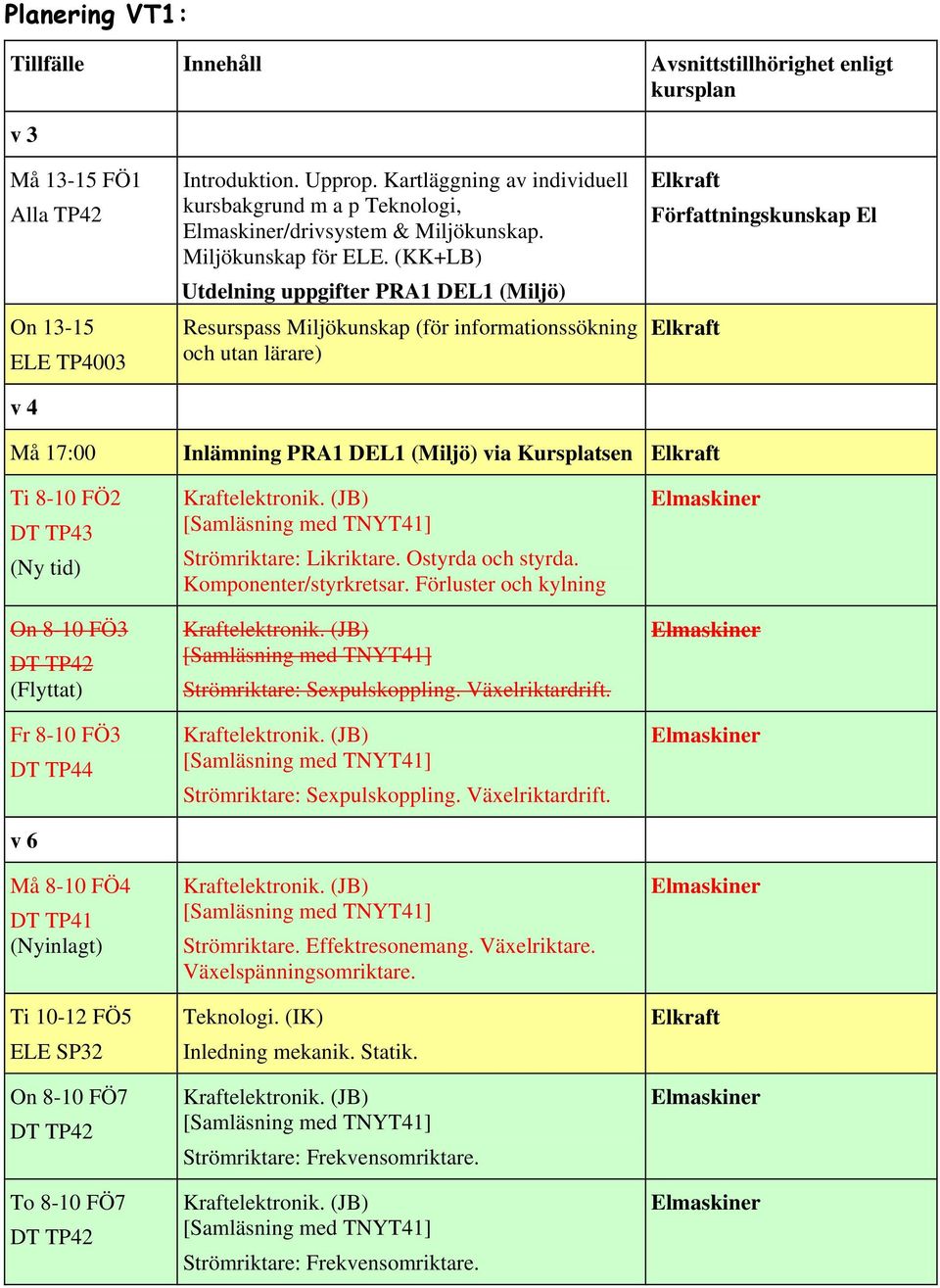

5 Planering VT1: Tillfälle Innehåll Avsnittstillhörighet enligt kursplan v 3 Må FÖ1 TP42 On ELE TP4003 v 4 Introduktion. Upprop. Kartläggning av individuell kursbakgrund m a p Teknologi, /drivsystem & Miljökunskap. Miljökunskap för ELE. (KK+LB) Utdelning uppgifter PRA1 DEL1 (Miljö) Resurspass Miljökunskap (för informationssökning och utan lärare) Må 17:00 Inlämning PRA1 DEL1 (Miljö) via Kursplatsen Ti 8-10 FÖ2 DT (Ny tid) On 8-10 FÖ3 DT TP42 (Flyttat) Fr 8-10 FÖ3 DT TP44 v 6 Må 8-10 FÖ4 DT TP41 (Nyinlagt) Ti FÖ5 ELE SP32 On 8-10 FÖ7 DT TP42 To 8-10 FÖ7 DT TP42 Strömriktare: Likriktare. Ostyrda och styrda. Komponenter/styrkretsar. Förluster och kylning Strömriktare: Sexpulskoppling. Växelriktardrift. Strömriktare: Sexpulskoppling. Växelriktardrift. Strömriktare. Effektresonemang. Växelriktare. Växelspänningsomriktare. Teknologi. (IK) Inledning mekanik. Statik. Strömriktare: Frekvensomriktare. Strömriktare: Frekvensomriktare.

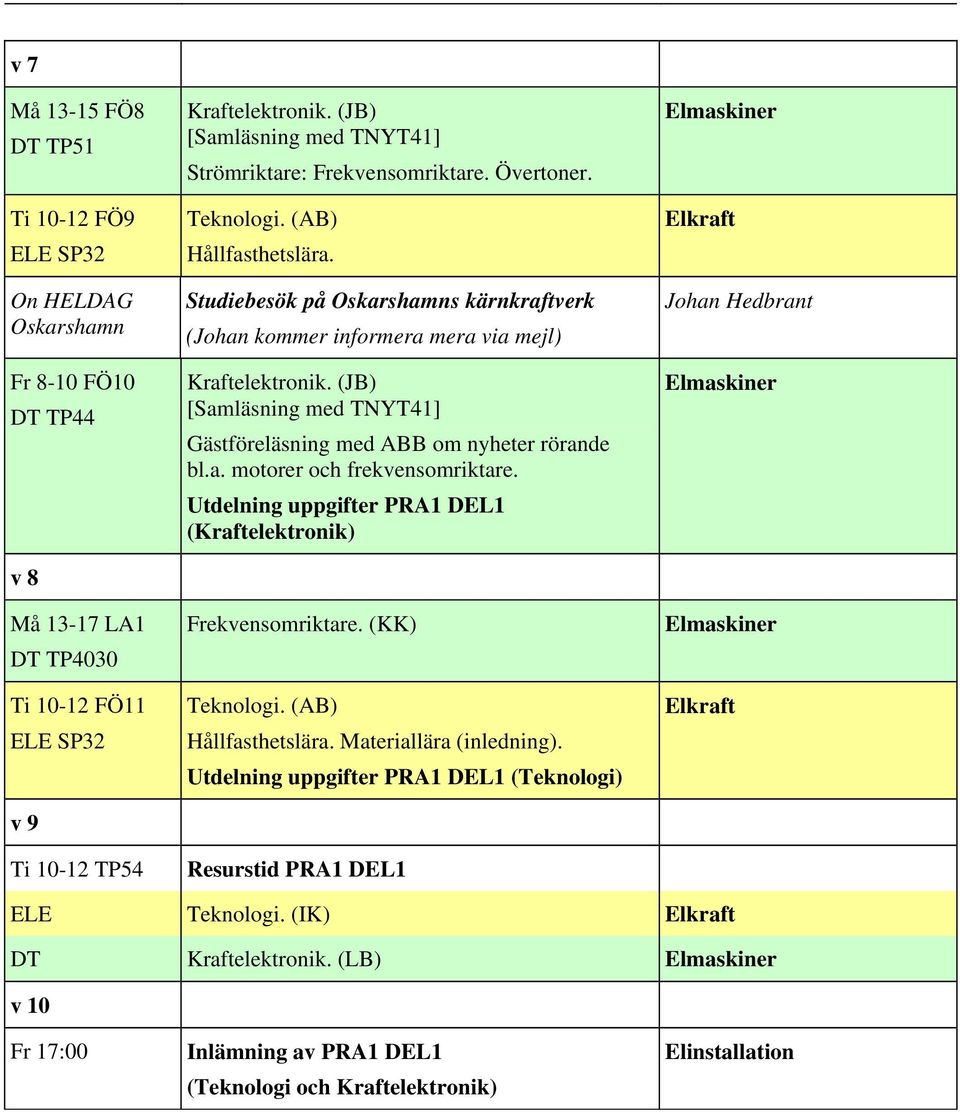

6 v 7 Må FÖ8 DT TP51 Ti FÖ9 ELE SP32 On HELDAG Oskarshamn Fr 8-10 FÖ10 DT TP44 v 8 Må LA1 DT TP4030 Ti FÖ11 ELE SP32 v 9 Ti TP54 Strömriktare: Frekvensomriktare. Övertoner. Teknologi. (AB) Hållfasthetslära. Studiebesök på Oskarshamns kärnkraftverk (Johan kommer informera mera via mejl) Gästföreläsning med ABB om nyheter rörande bl.a. motorer och frekvensomriktare. Utdelning uppgifter PRA1 DEL1 (Kraftelektronik) Frekvensomriktare. (KK) Teknologi. (AB) Hållfasthetslära. Materiallära (inledning). Utdelning uppgifter PRA1 DEL1 (Teknologi) Resurstid PRA1 DEL1 Johan Hedbrant ELE Teknologi. (IK) DT Kraftelektronik. (LB) v 10 Fr 17:00 Inlämning av PRA1 DEL1 (Teknologi och Kraftelektronik) Elinstallation

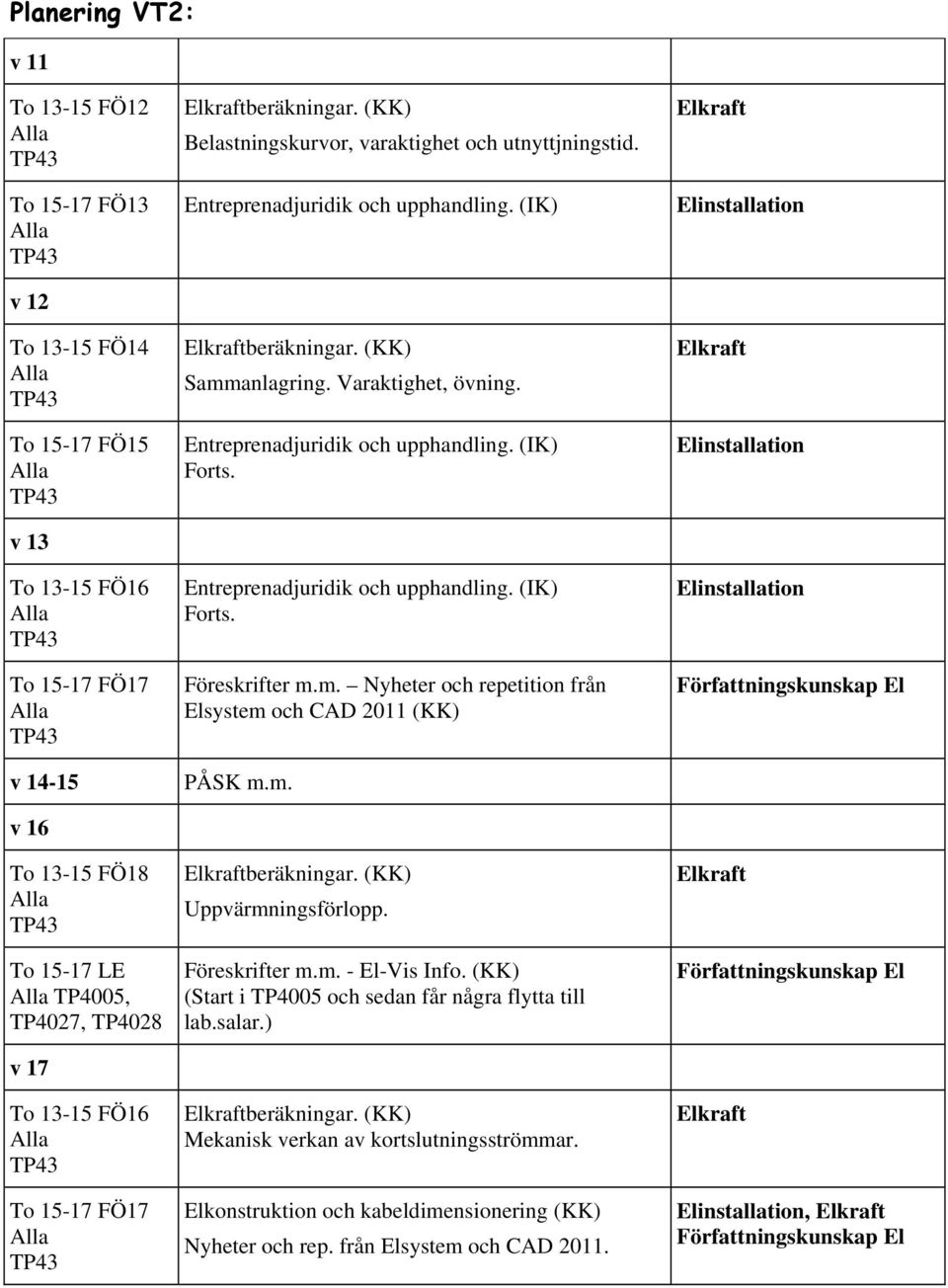

7 Planering VT2: v 11 To FÖ12 To FÖ13 v 12 To FÖ14 To FÖ15 v 13 To FÖ16 To FÖ17 v v 16 To FÖ18 To LE TP4005, TP4027, TP4028 v 17 To FÖ16 To FÖ17 beräkningar. (KK) Belastningskurvor, varaktighet och utnyttjningstid. Entreprenadjuridik och upphandling. (IK) beräkningar. (KK) Sammanlagring. Varaktighet, övning. Entreprenadjuridik och upphandling. (IK) Forts. Entreprenadjuridik och upphandling. (IK) Forts. Föreskrifter m.m. Nyheter och repetition från Elsystem och CAD 2011 (KK) PÅSK m.m. beräkningar. (KK) Uppvärmningsförlopp. Föreskrifter m.m. - El-Vis Info. (KK) (Start i TP4005 och sedan får några flytta till lab.salar.) beräkningar. (KK) Mekanisk verkan av kortslutningsströmmar. Elkonstruktion och kabeldimensionering (KK) Nyheter och rep. från Elsystem och CAD Elinstallation Elinstallation Elinstallation Elinstallation,

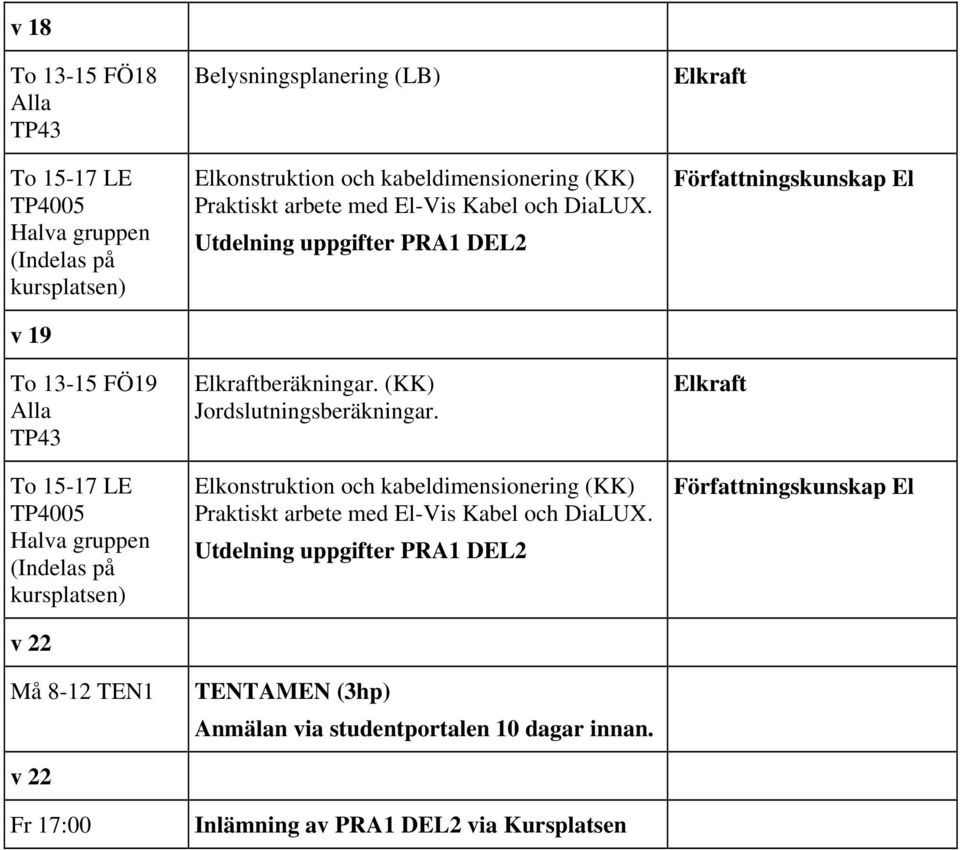

8 v 18 To FÖ18 To LE TP4005 Halva gruppen (Indelas på kursplatsen) v 19 To FÖ19 To LE TP4005 Halva gruppen (Indelas på kursplatsen) v 22 Må 8-12 TEN1 v 22 Fr 17:00 Belysningsplanering (LB) Elkonstruktion och kabeldimensionering (KK) Praktiskt arbete med El-Vis Kabel och DiaLUX. Utdelning uppgifter PRA1 DEL2 beräkningar. (KK) Jordslutningsberäkningar. Elkonstruktion och kabeldimensionering (KK) Praktiskt arbete med El-Vis Kabel och DiaLUX. Utdelning uppgifter PRA1 DEL2 TENTAMEN (3hp) Anmälan via studentportalen 10 dagar innan. Inlämning av PRA1 DEL2 via Kursplatsen
