Leica RM2255. Rotationsmikrotom

Transkript

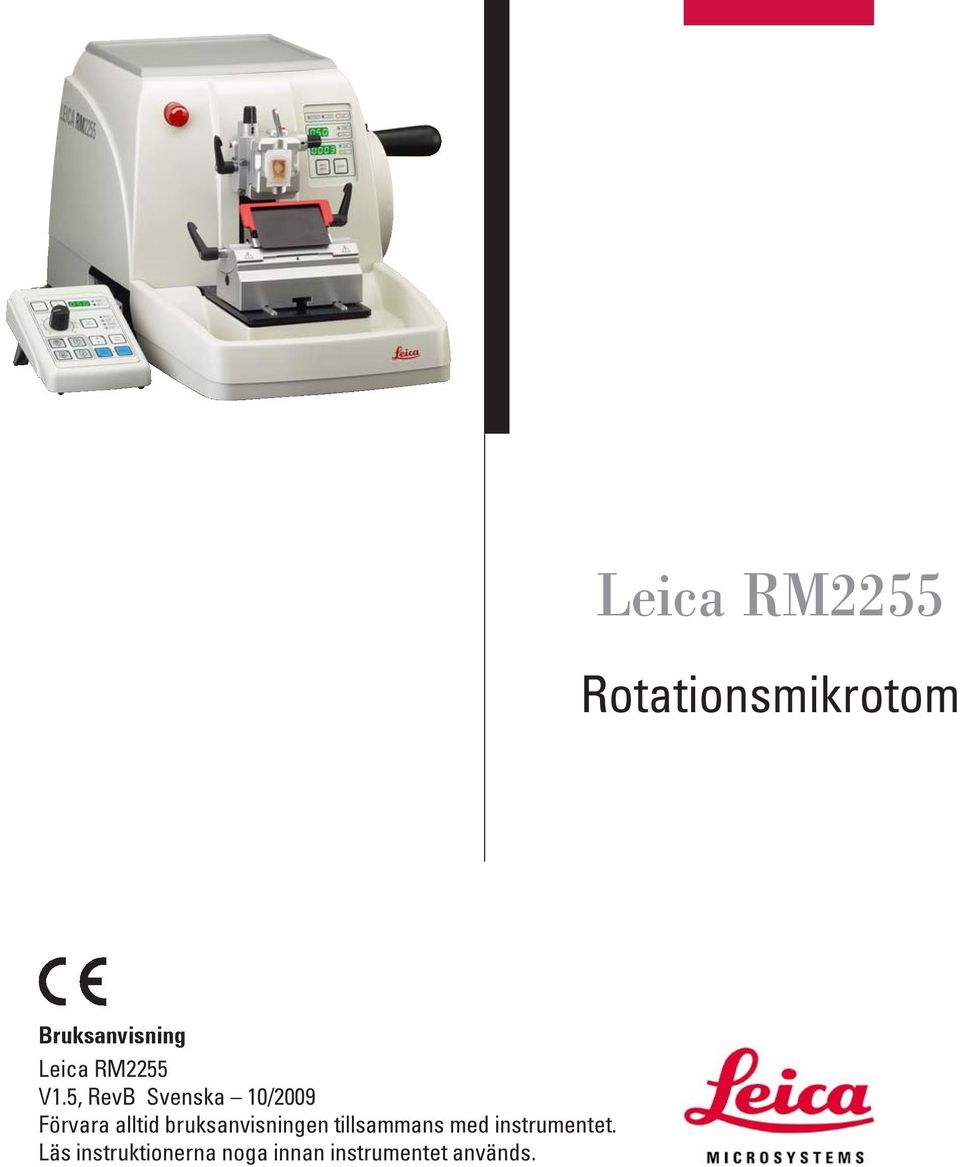

1 Rotationsmikrotom Bruksanvisning V1.5, RevB Svenska 10/2009 Förvara alltid bruksanvisningen tillsammans med instrumentet. Läs instruktionerna noga innan instrumentet används.

2

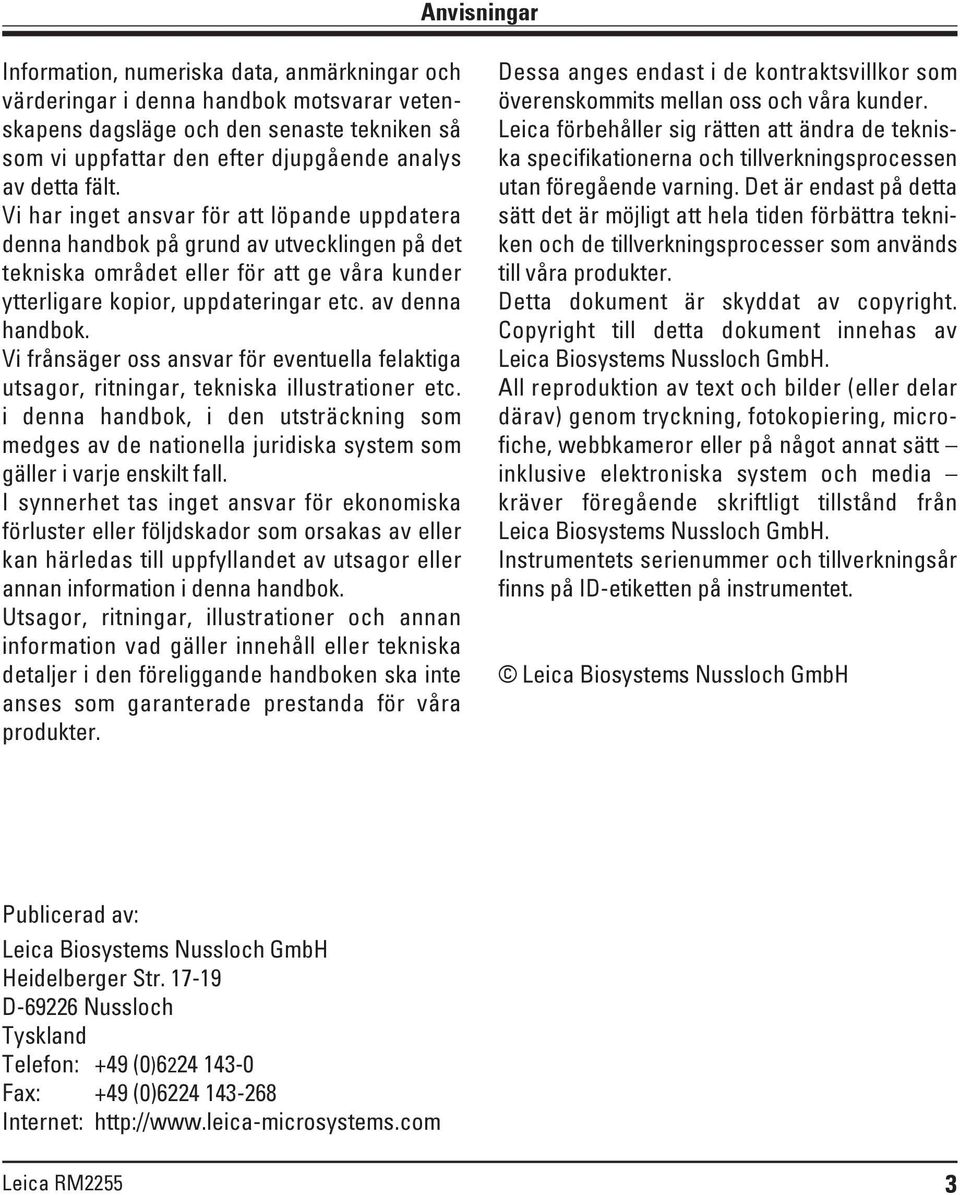

3 Anvisningar Information, numeriska data, anmärkningar och värderingar i denna handbok motsvarar vetenskapens dagsläge och den senaste tekniken så som vi uppfattar den efter djupgående analys av detta fält. Vi har inget ansvar för att löpande uppdatera denna handbok på grund av utvecklingen på det tekniska området eller för att ge våra kunder ytterligare kopior, uppdateringar etc. av denna handbok. Vi frånsäger oss ansvar för eventuella felaktiga utsagor, ritningar, tekniska illustrationer etc. i denna handbok, i den utsträckning som medges av de nationella juridiska system som gäller i varje enskilt fall. I synnerhet tas inget ansvar för ekonomiska förluster eller följdskador som orsakas av eller kan härledas till uppfyllandet av utsagor eller annan information i denna handbok. Utsagor, ritningar, illustrationer och annan information vad gäller innehåll eller tekniska detaljer i den föreliggande handboken ska inte anses som garanterade prestanda för våra produkter. Dessa anges endast i de kontraktsvillkor som överenskommits mellan oss och våra kunder. Leica förbehåller sig rätten att ändra de tekniska specifikationerna och tillverkningsprocessen utan föregående varning. Det är endast på detta sätt det är möjligt att hela tiden förbättra tekniken och de tillverkningsprocesser som används till våra produkter. Detta dokument är skyddat av copyright. Copyright till detta dokument innehas av Leica Biosystems Nussloch GmbH. All reproduktion av text och bilder (eller delar därav) genom tryckning, fotokopiering, microfiche, webbkameror eller på något annat sätt inklusive elektroniska system och media kräver föregående skriftligt tillstånd från Leica Biosystems Nussloch GmbH. Instrumentets serienummer och tillverkningsår finns på ID-etiketten på instrumentet. Leica Biosystems Nussloch GmbH Publicerad av: Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Tyskland Telefon: +49 (0) Fax: +49 (0) Internet: 3

4 Innehållsförteckning 1. Viktig information Symboler som används i texten och deras betydelse Personalens kvalifikationer Avsedd användning Instrumenttyp Säkerhet Säkerhetsföreskrifter Varningar Inbyggda skyddsanordningar Instrumentdelar och beskrivning Översikt - instrumentdelar Instrumentbeskrivning Tekniska data Start Installationsplatsens utseende Standardleverans Uppackning och installation Montering av handratten Elektriska anslutningar Användning Driftfunktioner Instrumentets kontrollpanel Kontrollpanelen Koppla på instrumentet Display och kontrollpanel Isättning av knivhållaren Isättning av universalkassettklämman Justering av snittvinkel Fastsättning av preparatet Isättning av kniven/engångsbladet Trimning av preparatet Trimning vid manuell drift Trimning vid motoriserad drift Snittning Byta preparat eller avbryta snittning Ytterligare tillbehör Montering av fixtur för preparatklämmor Stel fixtur för preparatklämmor Riktad fixtur för preparatklämmor Bruksanvisning V /2009

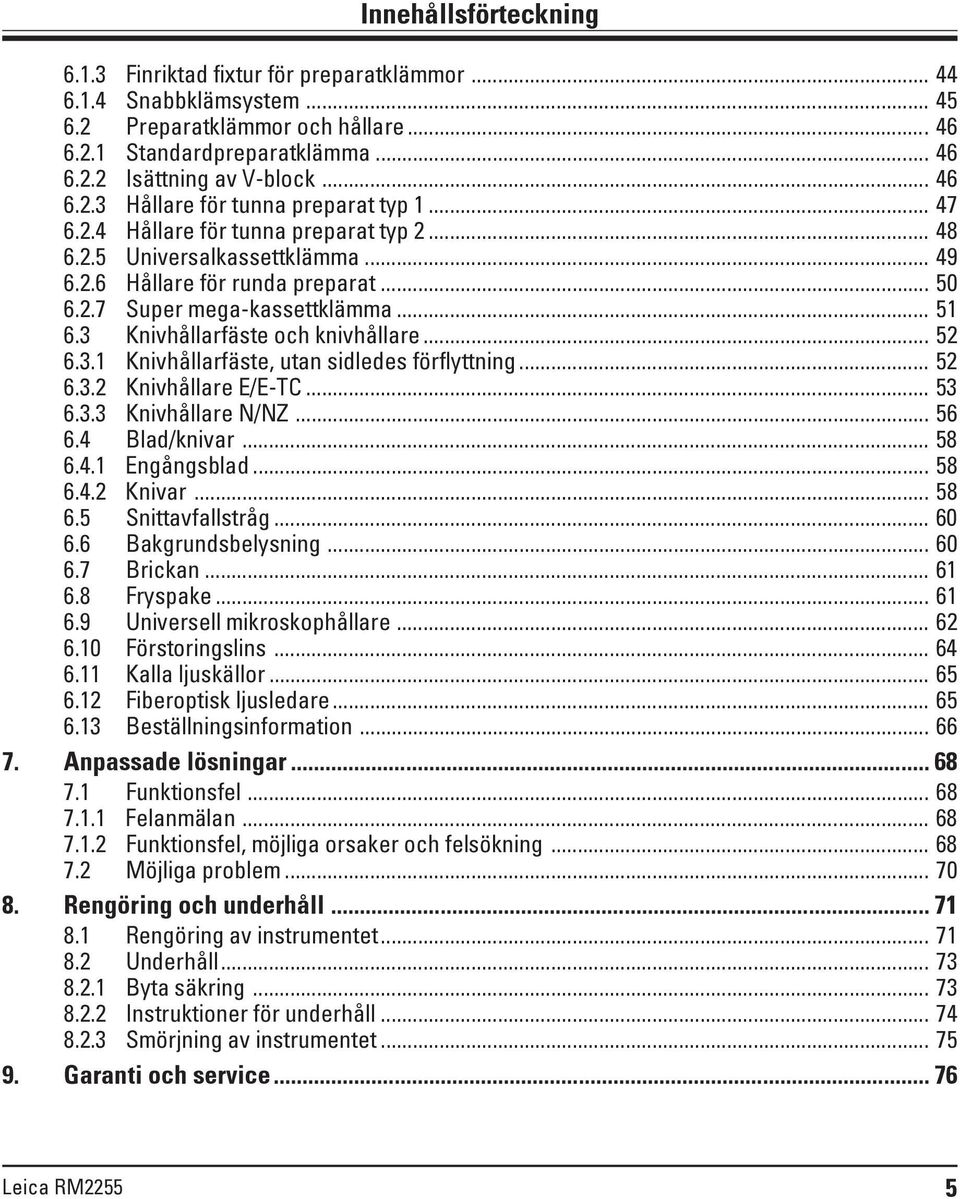

5 Innehållsförteckning Finriktad fixtur för preparatklämmor Snabbklämsystem Preparatklämmor och hållare Standardpreparatklämma Isättning av V-block Hållare för tunna preparat typ Hållare för tunna preparat typ Universalkassettklämma Hållare för runda preparat Super mega-kassettklämma Knivhållarfäste och knivhållare Knivhållarfäste, utan sidledes förflyttning Knivhållare E/E-TC Knivhållare N/NZ Blad/knivar Engångsblad Knivar Snittavfallstråg Bakgrundsbelysning Brickan Fryspake Universell mikroskophållare Förstoringslins Kalla ljuskällor Fiberoptisk ljusledare Beställningsinformation Anpassade lösningar Funktionsfel Felanmälan Funktionsfel, möjliga orsaker och felsökning Möjliga problem Rengöring och underhåll Rengöring av instrumentet Underhåll Byta säkring Instruktioner för underhåll Smörjning av instrumentet Garanti och service

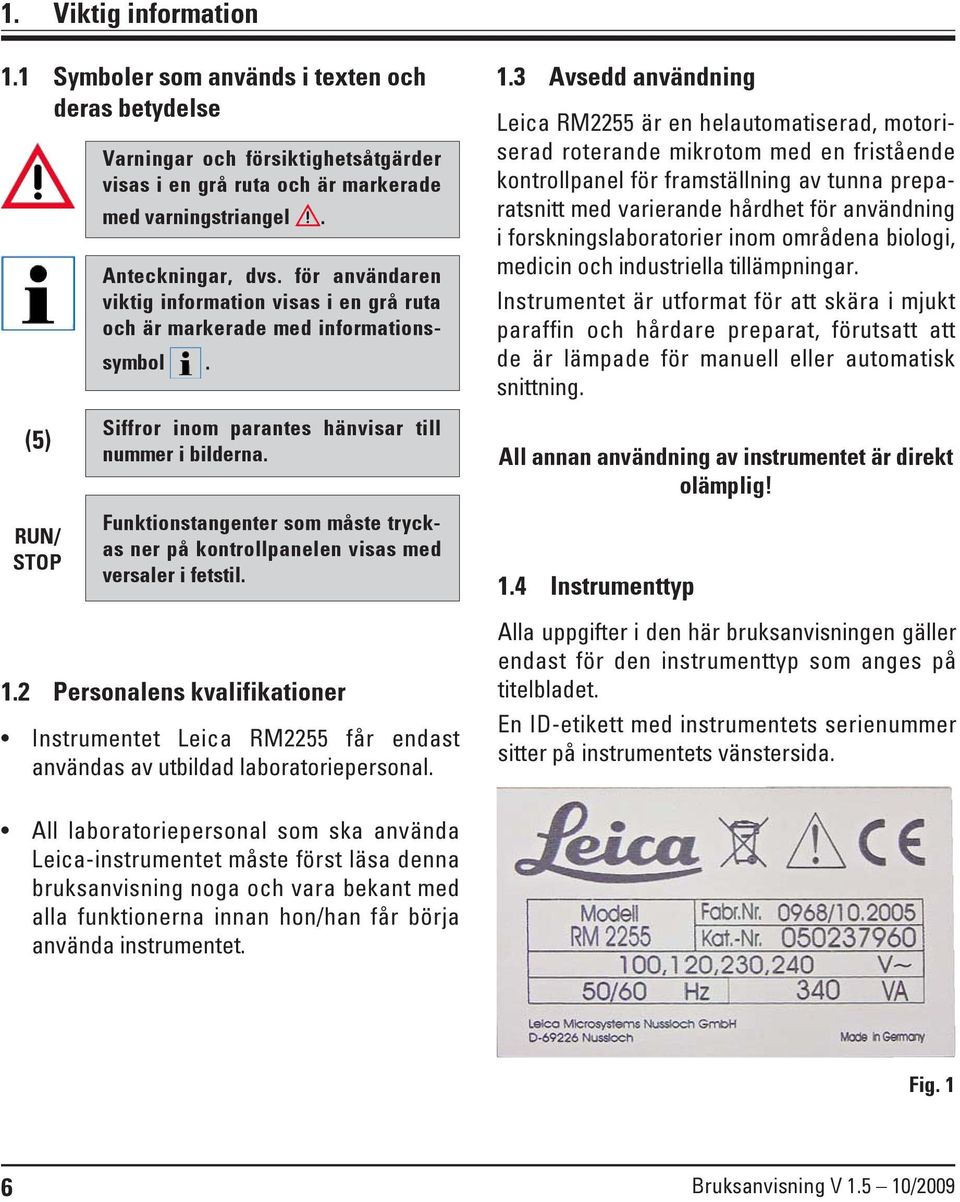

6 1. Viktig information 1.1 Symboler som används i texten och deras betydelse Varningar och försiktighetsåtgärder visas i en grå ruta och är markerade med varningstriangel. Anteckningar, dvs. för användaren viktig information visas i en grå ruta och är markerade med informationssymbol. 1.3 Avsedd användning är en helautomatiserad, motoriserad roterande mikrotom med en fristående kontrollpanel för framställning av tunna preparatsnitt med varierande hårdhet för användning i forskningslaboratorier inom områdena biologi, medicin och industriella tillämpningar. Instrumentet är utformat för att skära i mjukt paraffin och hårdare preparat, förutsatt att de är lämpade för manuell eller automatisk snittning. (5) RUN/ STOP Siffror inom parantes hänvisar till nummer i bilderna. Funktionstangenter som måste tryckas ner på kontrollpanelen visas med versaler i fetstil. All annan användning av instrumentet är direkt olämplig! 1.4 Instrumenttyp 1.2 Personalens kvalifikationer Instrumentet får endast användas av utbildad laboratoriepersonal. Alla uppgifter i den här bruksanvisningen gäller endast för den instrumenttyp som anges på titelbladet. En ID-etikett med instrumentets serienummer sitter på instrumentets vänstersida. All laboratoriepersonal som ska använda Leica-instrumentet måste först läsa denna bruksanvisning noga och vara bekant med alla funktionerna innan hon/han får börja använda instrumentet. Fig. 1 6 Bruksanvisning V /2009

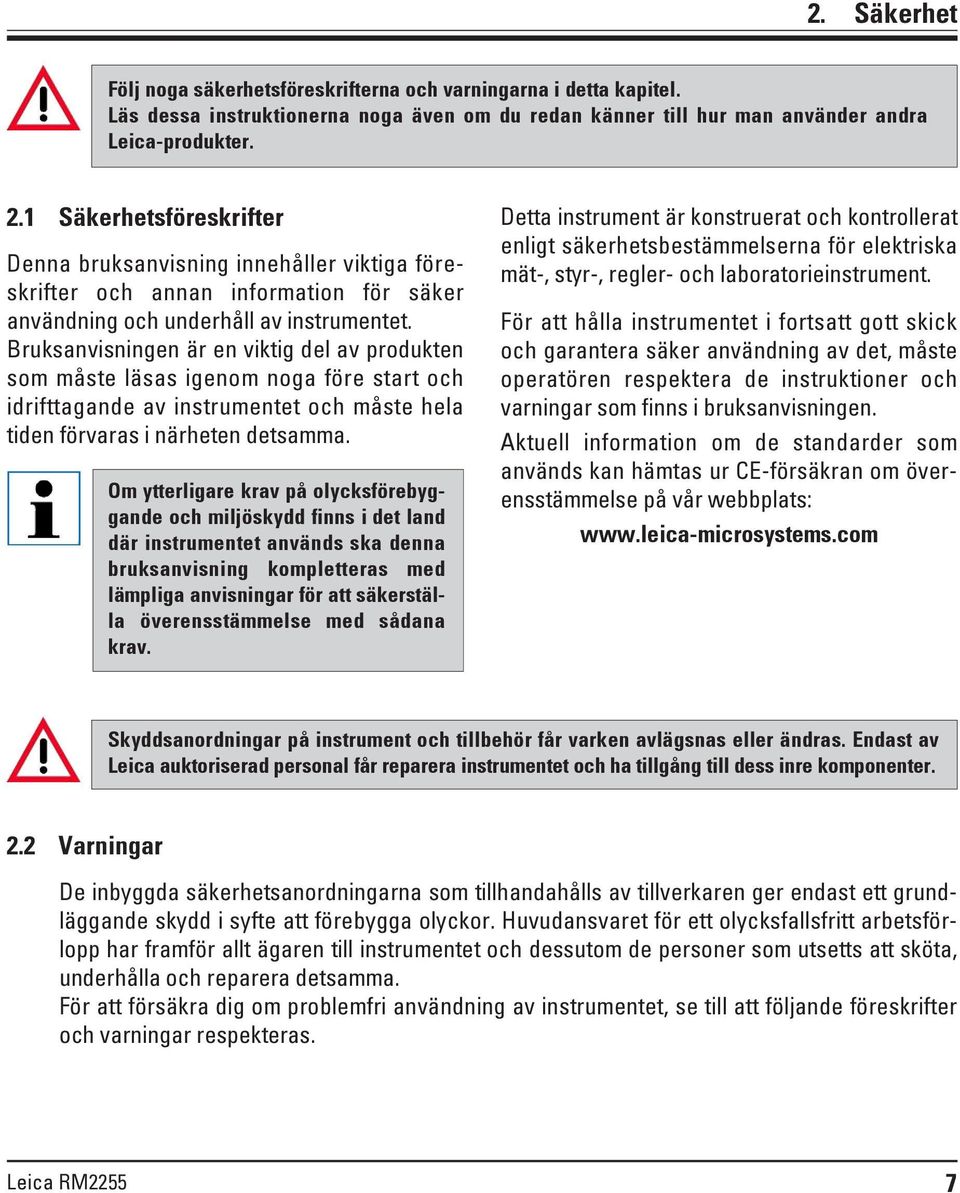

7 2. Säkerhet Följ noga säkerhetsföreskrifterna och varningarna i detta kapitel. Läs dessa instruktionerna noga även om du redan känner till hur man använder andra Leica-produkter. 2.1 Säkerhetsföreskrifter Denna bruksanvisning innehåller viktiga föreskrifter och annan information för säker användning och underhåll av instrumentet. Bruksanvisningen är en viktig del av produkten som måste läsas igenom noga före start och idrifttagande av instrumentet och måste hela tiden förvaras i närheten detsamma. Om ytterligare krav på olycksförebyggande och miljöskydd finns i det land där instrumentet används ska denna bruksanvisning kompletteras med lämpliga anvisningar för att säkerställa överensstämmelse med sådana krav. Detta instrument är konstruerat och kontrollerat enligt säkerhetsbestämmelserna för elektriska mät-, styr-, regler- och laboratorieinstrument. För att hålla instrumentet i fortsatt gott skick och garantera säker användning av det, måste operatören respektera de instruktioner och varningar som finns i bruksanvisningen. Aktuell information om de standarder som används kan hämtas ur CE-försäkran om överensstämmelse på vår webbplats: Skyddsanordningar på instrument och tillbehör får varken avlägsnas eller ändras. Endast av Leica auktoriserad personal får reparera instrumentet och ha tillgång till dess inre komponenter. 2.2 Varningar De inbyggda säkerhetsanordningarna som tillhandahålls av tillverkaren ger endast ett grundläggande skydd i syfte att förebygga olyckor. Huvudansvaret för ett olycksfallsfritt arbetsförlopp har framför allt ägaren till instrumentet och dessutom de personer som utsetts att sköta, underhålla och reparera detsamma. För att försäkra dig om problemfri användning av instrumentet, se till att följande föreskrifter och varningar respekteras. 7

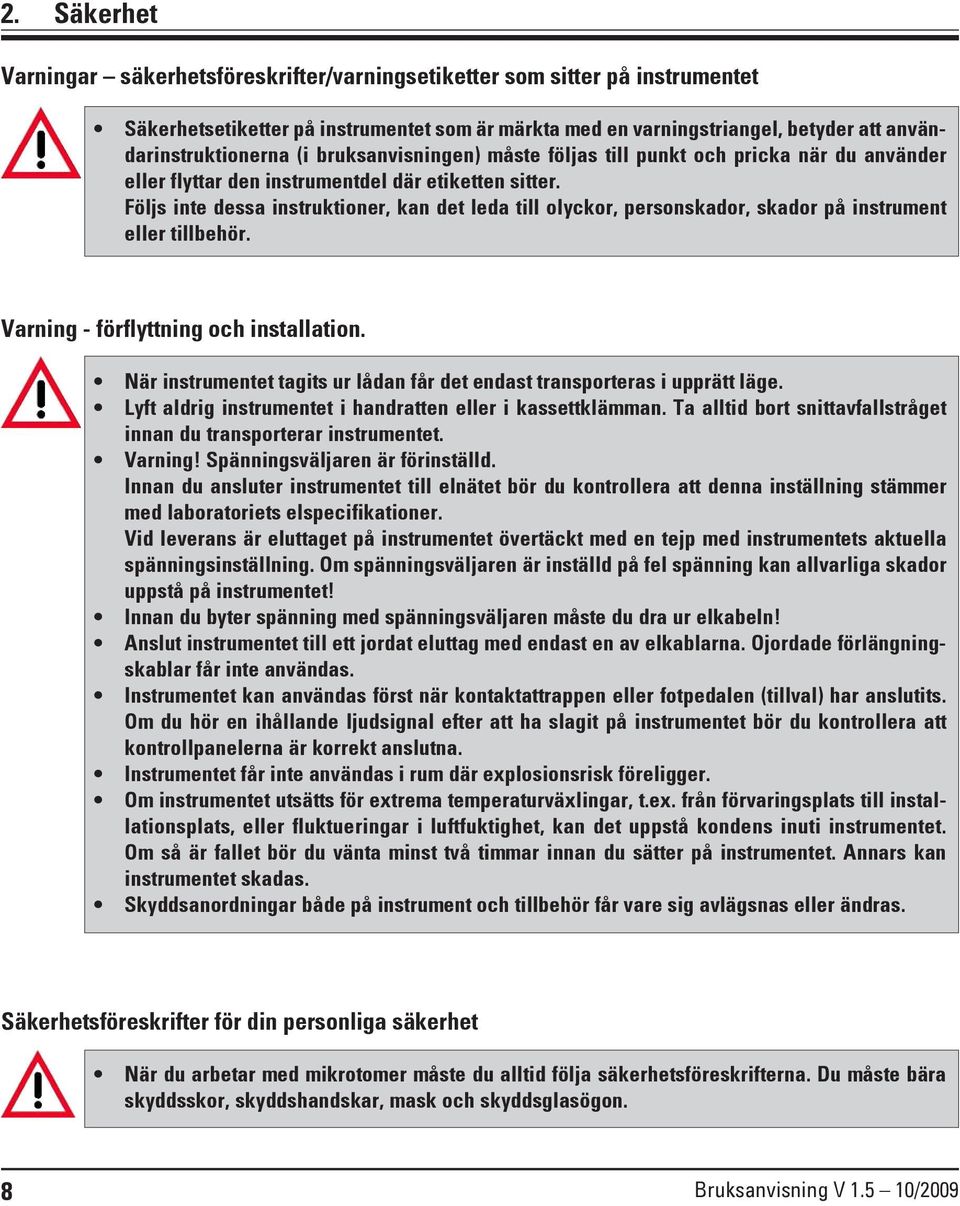

8 2. Säkerhet Varningar säkerhetsföreskrifter/varningsetiketter som sitter på instrumentet Säkerhetsetiketter på instrumentet som är märkta med en varningstriangel, betyder att användarinstruktionerna (i bruksanvisningen) måste följas till punkt och pricka när du använder eller flyttar den instrumentdel där etiketten sitter. Följs inte dessa instruktioner, kan det leda till olyckor, personskador, skador på instrument eller tillbehör. Varning - förflyttning och installation. När instrumentet tagits ur lådan får det endast transporteras i upprätt läge. Lyft aldrig instrumentet i handratten eller i kassettklämman. Ta alltid bort snittavfallstråget innan du transporterar instrumentet. Varning! Spänningsväljaren är förinställd. Innan du ansluter instrumentet till elnätet bör du kontrollera att denna inställning stämmer med laboratoriets elspecifikationer. Vid leverans är eluttaget på instrumentet övertäckt med en tejp med instrumentets aktuella spänningsinställning. Om spänningsväljaren är inställd på fel spänning kan allvarliga skador uppstå på instrumentet! Innan du byter spänning med spänningsväljaren måste du dra ur elkabeln! Anslut instrumentet till ett jordat eluttag med endast en av elkablarna. Ojordade förlängningskablar får inte användas. Instrumentet kan användas först när kontaktattrappen eller fotpedalen (tillval) har anslutits. Om du hör en ihållande ljudsignal efter att ha slagit på instrumentet bör du kontrollera att kontrollpanelerna är korrekt anslutna. Instrumentet får inte användas i rum där explosionsrisk föreligger. Om instrumentet utsätts för extrema temperaturväxlingar, t.ex. från förvaringsplats till installationsplats, eller fluktueringar i luftfuktighet, kan det uppstå kondens inuti instrumentet. Om så är fallet bör du vänta minst två timmar innan du sätter på instrumentet. Annars kan instrumentet skadas. Skyddsanordningar både på instrument och tillbehör får vare sig avlägsnas eller ändras. Säkerhetsföreskrifter för din personliga säkerhet När du arbetar med mikrotomer måste du alltid följa säkerhetsföreskrifterna. Du måste bära skyddsskor, skyddshandskar, mask och skyddsglasögon. 8 Bruksanvisning V /2009

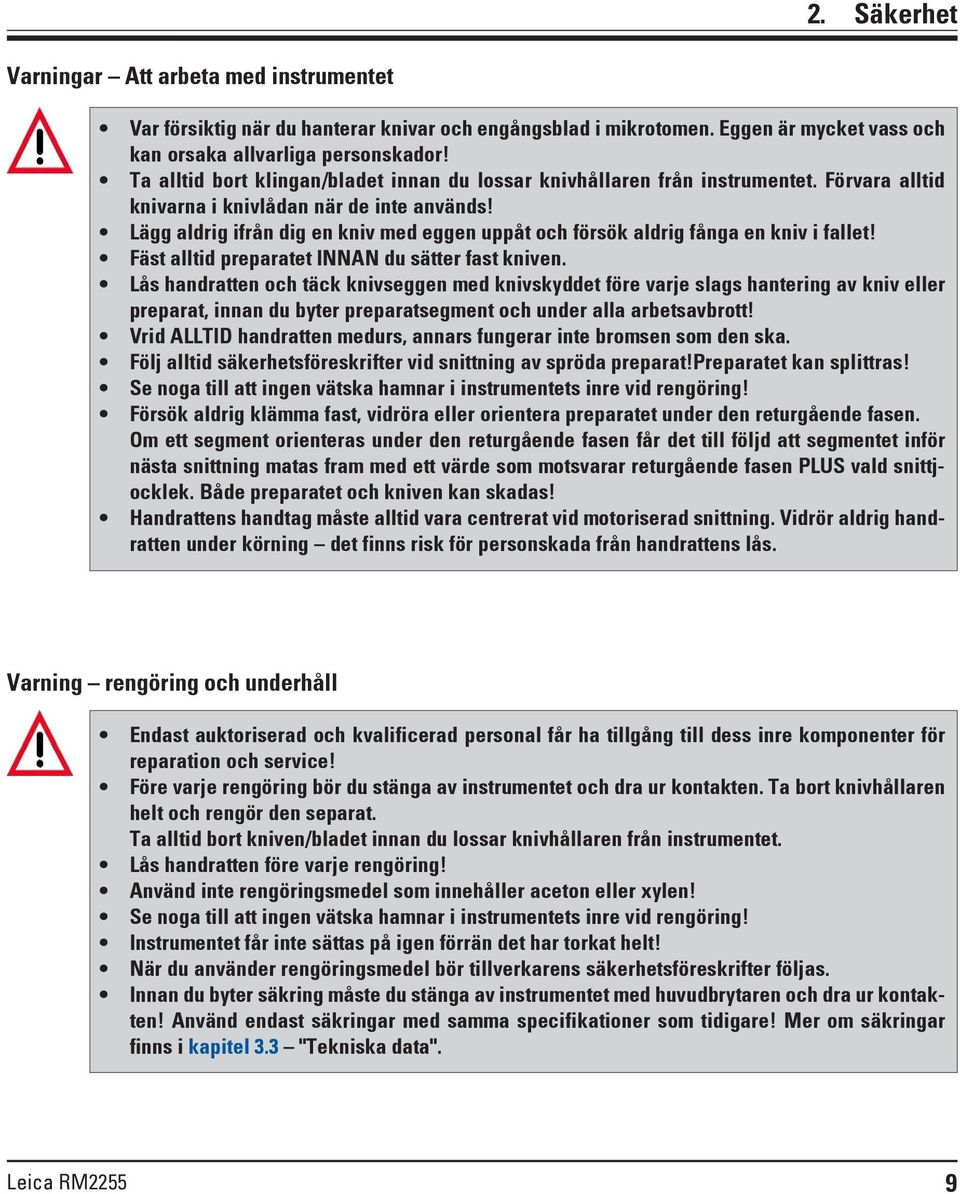

9 2. Säkerhet Varningar Att arbeta med instrumentet Var försiktig när du hanterar knivar och engångsblad i mikrotomen. Eggen är mycket vass och kan orsaka allvarliga personskador! Ta alltid bort klingan/bladet innan du lossar knivhållaren från instrumentet. Förvara alltid knivarna i knivlådan när de inte används! Lägg aldrig ifrån dig en kniv med eggen uppåt och försök aldrig fånga en kniv i fallet! Fäst alltid preparatet INNAN du sätter fast kniven. Lås handratten och täck knivseggen med knivskyddet före varje slags hantering av kniv eller preparat, innan du byter preparatsegment och under alla arbetsavbrott! Vrid ALLTID handratten medurs, annars fungerar inte bromsen som den ska. Följ alltid säkerhetsföreskrifter vid snittning av spröda preparat!preparatet kan splittras! Se noga till att ingen vätska hamnar i instrumentets inre vid rengöring! Försök aldrig klämma fast, vidröra eller orientera preparatet under den returgående fasen. Om ett segment orienteras under den returgående fasen får det till följd att segmentet inför nästa snittning matas fram med ett värde som motsvarar returgående fasen PLUS vald snittjocklek. Både preparatet och kniven kan skadas! Handrattens handtag måste alltid vara centrerat vid motoriserad snittning. Vidrör aldrig handratten under körning det finns risk för personskada från handrattens lås. Varning rengöring och underhåll Endast auktoriserad och kvalificerad personal får ha tillgång till dess inre komponenter för reparation och service! Före varje rengöring bör du stänga av instrumentet och dra ur kontakten. Ta bort knivhållaren helt och rengör den separat. Ta alltid bort kniven/bladet innan du lossar knivhållaren från instrumentet. Lås handratten före varje rengöring! Använd inte rengöringsmedel som innehåller aceton eller xylen! Se noga till att ingen vätska hamnar i instrumentets inre vid rengöring! Instrumentet får inte sättas på igen förrän det har torkat helt! När du använder rengöringsmedel bör tillverkarens säkerhetsföreskrifter följas. Innan du byter säkring måste du stänga av instrumentet med huvudbrytaren och dra ur kontakten! Använd endast säkringar med samma specifikationer som tidigare! Mer om säkringar finns i kapitel 3.3 "Tekniska data". 9

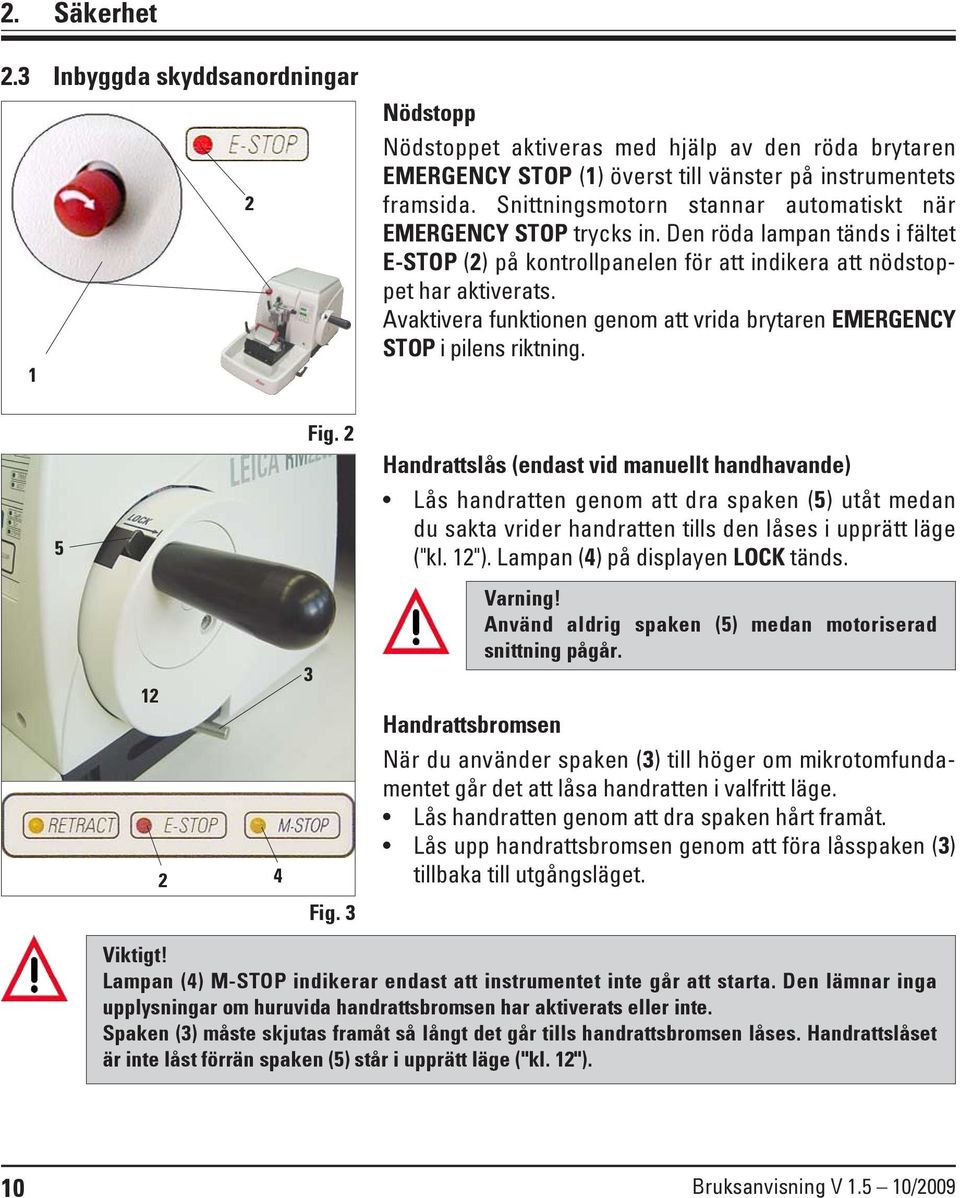

10 2. Säkerhet 2.3 Inbyggda skyddsanordningar 1 2 Nödstopp Nödstoppet aktiveras med hjälp av den röda brytaren EMERGENCY STOP (1) överst till vänster på instrumentets framsida. Snittningsmotorn stannar automatiskt när EMERGENCY STOP trycks in. Den röda lampan tänds i fältet E-STOP (2) på kontrollpanelen för att indikera att nödstoppet har aktiverats. Avaktivera funktionen genom att vrida brytaren EMERGENCY STOP i pilens riktning. 5 Fig. 2 Handrattslås (endast vid manuellt handhavande) Lås handratten genom att dra spaken (5) utåt medan du sakta vrider handratten tills den låses i upprätt läge ("kl. 12"). Lampan (4) på displayen LOCK tänds Fig. 3 Varning! Använd aldrig spaken (5) medan motoriserad snittning pågår. Handrattsbromsen När du använder spaken (3) till höger om mikrotomfundamentet går det att låsa handratten i valfritt läge. Lås handratten genom att dra spaken hårt framåt. Lås upp handrattsbromsen genom att föra låsspaken (3) tillbaka till utgångsläget. Viktigt! Lampan (4) M-STOP indikerar endast att instrumentet inte går att starta. Den lämnar inga upplysningar om huruvida handrattsbromsen har aktiverats eller inte. Spaken (3) måste skjutas framåt så långt det går tills handrattsbromsen låses. Handrattslåset är inte låst förrän spaken (5) står i upprätt läge ("kl. 12"). 10 Bruksanvisning V /2009

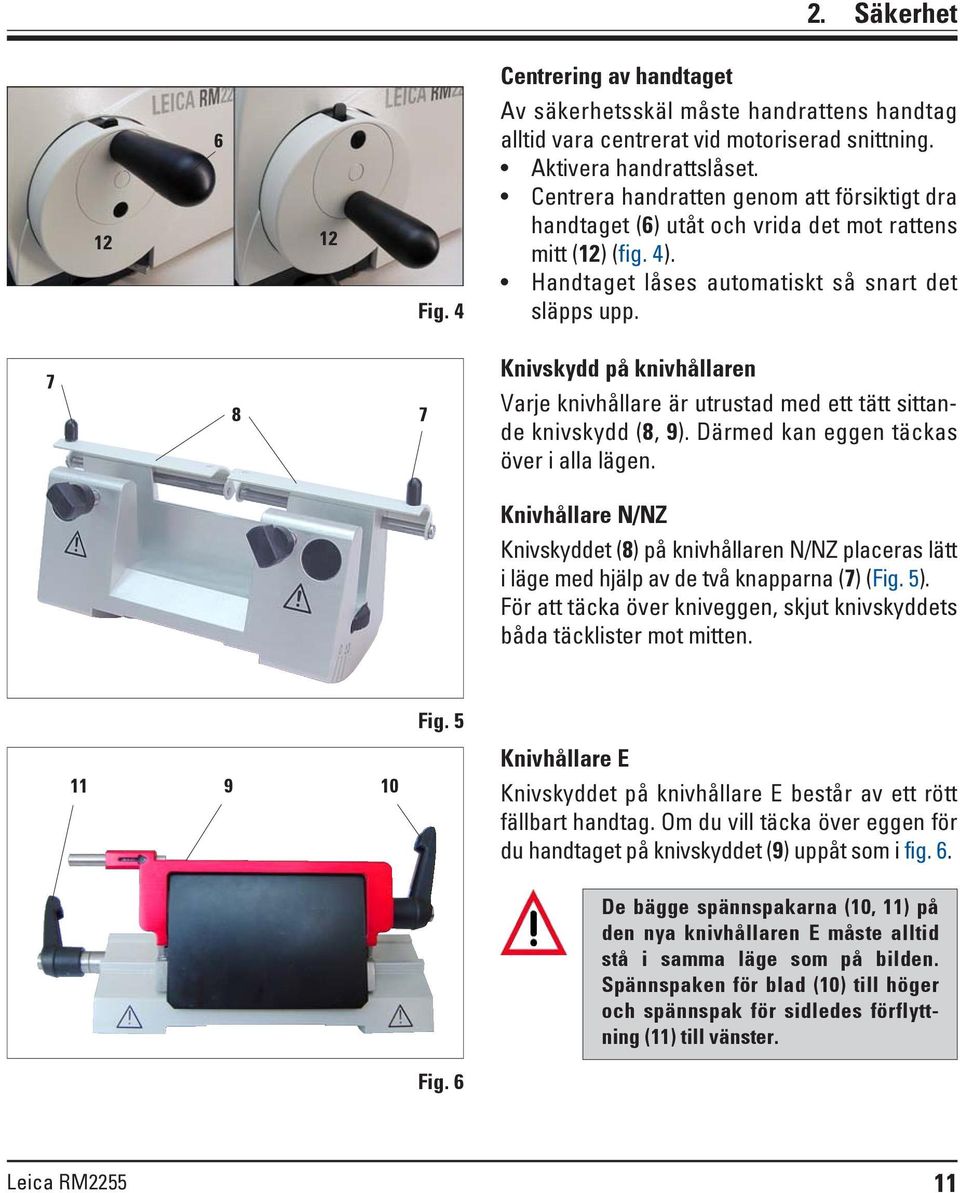

11 2. Säkerhet Centrering av handtaget Fig. 4 Av säkerhetsskäl måste handrattens handtag alltid vara centrerat vid motoriserad snittning. Aktivera handrattslåset. Centrera handratten genom att försiktigt dra handtaget (6) utåt och vrida det mot rattens mitt (12) (fig. 4). Handtaget låses automatiskt så snart det släpps upp Knivskydd på knivhållaren Varje knivhållare är utrustad med ett tätt sittande knivskydd (8, 9). Därmed kan eggen täckas över i alla lägen. Knivhållare N/NZ Knivskyddet (8) på knivhållaren N/NZ placeras lätt i läge med hjälp av de två knapparna (7) (Fig. 5). För att täcka över kniveggen, skjut knivskyddets båda täcklister mot mitten. Fig Knivhållare E Knivskyddet på knivhållare E består av ett rött fällbart handtag. Om du vill täcka över eggen för du handtaget på knivskyddet (9) uppåt som i fig. 6. De bägge spännspakarna (10, 11) på den nya knivhållaren E måste alltid stå i samma läge som på bilden. Spännspaken för blad (10) till höger och spännspak för sidledes förflyttning (11) till vänster. Fig. 6 11

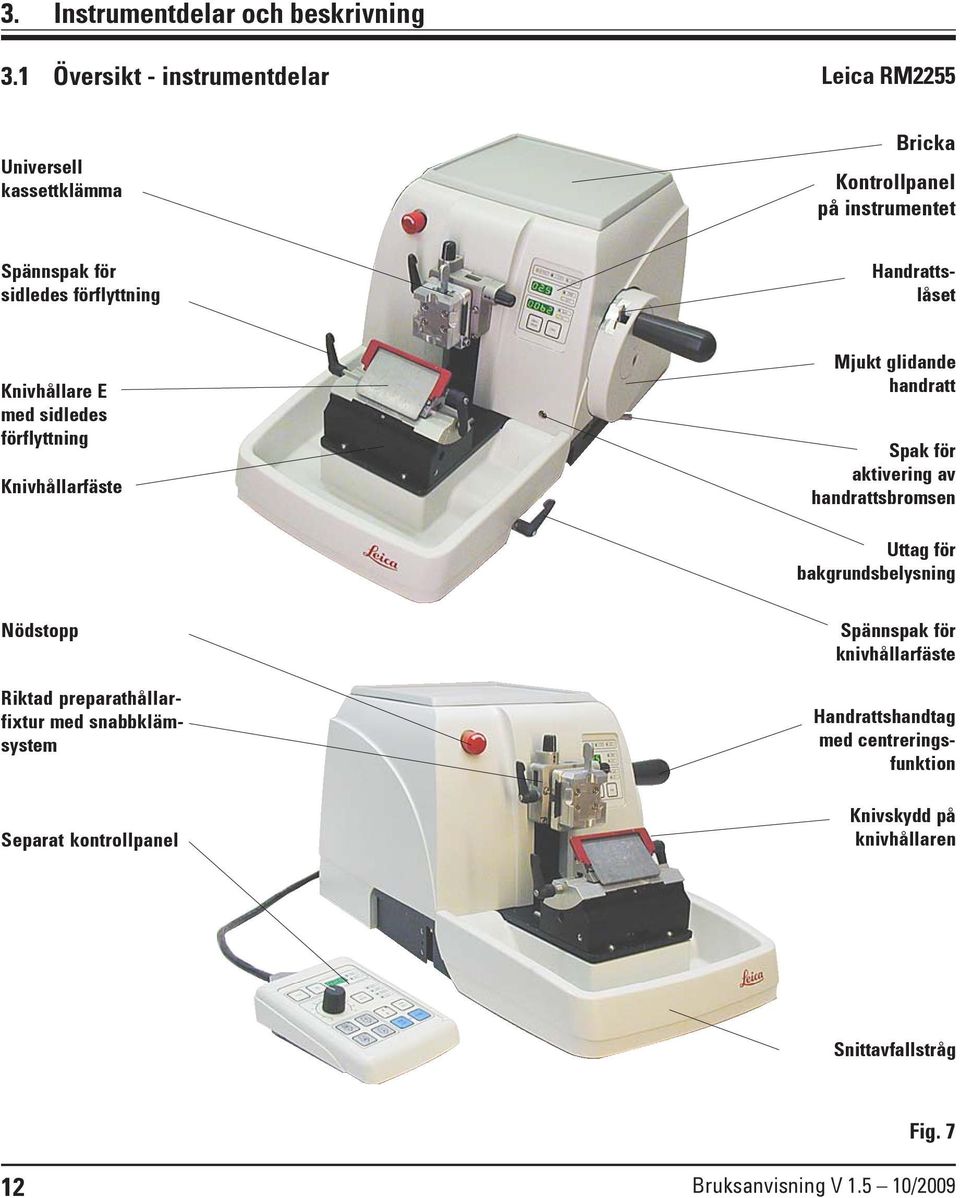

12 3. Instrumentdelar och beskrivning 3.1 Översikt - instrumentdelar Universell kassettklämma Bricka Kontrollpanel på instrumentet Spännspak för sidledes förflyttning Handrattshandtag med centreringsfunktion Handrattslåset Knivhållare E med sidledes förflyttning Knivhållarfäste Mjukt glidande handratt Spak för aktivering av handrattsbromsen Uttag för bakgrundsbelysning Nödstopp Riktad preparathållarfixtur med snabbklämsystem Separat kontrollpanel Spännspak för knivhållarfäste Knivskydd på knivhållaren Snittavfallstråg 12 Bruksanvisning V /2009 Fig. 7

13 3. Instrumentdelar och beskrivning Instrumentets baksida Magnet för nyckeln Kylare Säkring för motor Spänningsväljare med säkringar Huvudbrytare Anslutningskabel till huvudbrytarpanel Strömkälla Uttag för fotpedal Fig Instrumentbeskrivning är en motordriven rotationsmikrotom. Under plastkåpan finns ett glappfritt preparatmatningssystem, underhållsfria glidskenor och ett snabbmatningssystem med stegvis motor. Av säkerhetsskäl är instrumentet är utrustat med handratt och ett handtag som kan centreras samt ett mekaniskt handrattslås. Alla kontroller och lampor finns samlade på en fristående kontrollpanel. Alla kontroller är logiskt ordnade i funktionsgrupper och är lätta att känna igen. Returgående fas för preparatet kan stängas av. Vid manuell drift kan du justera returgående fas. Vid motoriserad drift varierar värdet för returgående fas med den valda snittningshastigheten. En lampa lyser medan provet matas tillbaka. Snabbmatningen har två hastigheter. I snittningsläget har snabbmatningsknapparna en stegningsfunktion. Det finns tre lägen för motoriserad snittning (CONT, SINGLE och STEP) samt ett läge för manuell snittning och för vaggning ROCK. I vaggningsläge behöver du bara vrida handratten en kort bit fram och tillbaka för att göra ett snitt. 13

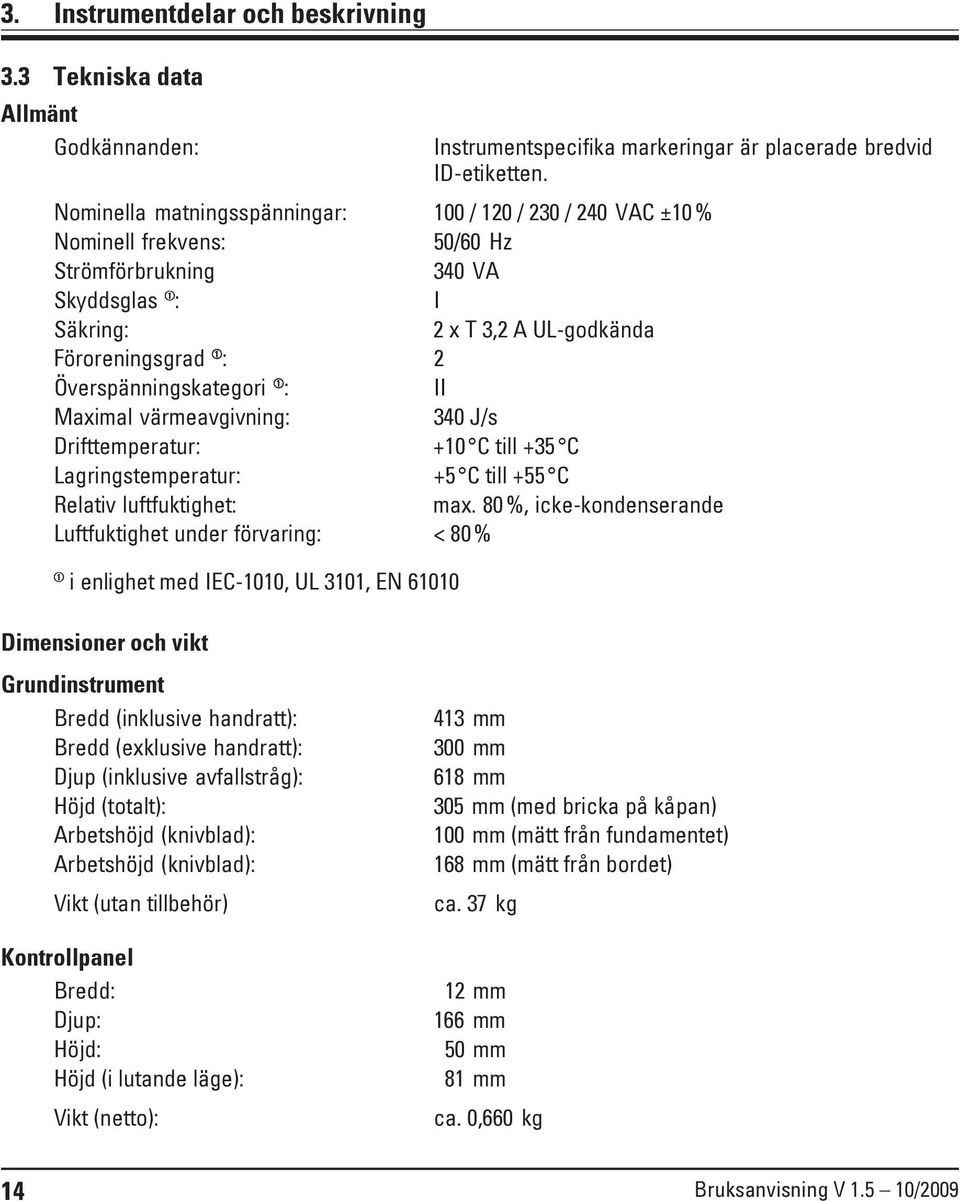

14 3. Instrumentdelar och beskrivning 3.3 Tekniska data Allmänt Godkännanden: Instrumentspecifika markeringar är placerade bredvid ID-etiketten. Nominella matningsspänningar: 100 / 120 / 230 / 240 VAC ±10 % Nominell frekvens: 50/60 Hz Strömförbrukning 340 VA Skyddsglas ➀ : I Säkring: 2 x T 3,2 A UL-godkända Föroreningsgrad ➀ : 2 Överspänningskategori ➀ : II Maximal värmeavgivning: 340 J/s Drifttemperatur: +10 C till +35 C Lagringstemperatur: +5 C till +55 C Relativ luftfuktighet: max. 80 %, icke-kondenserande Luftfuktighet under förvaring: < 80 % ➀ i enlighet med IEC-1010, UL 3101, EN Dimensioner och vikt Grundinstrument Bredd (inklusive handratt): Bredd (exklusive handratt): Djup (inklusive avfallstråg): Höjd (totalt): Arbetshöjd (knivblad): Arbetshöjd (knivblad): Vikt (utan tillbehör) 413 mm 300 mm 618 mm 305 mm (med bricka på kåpan) 100 mm (mätt från fundamentet) 168 mm (mätt från bordet) ca. 37 kg Kontrollpanel Bredd: 12 mm Djup: 166 mm Höjd: 50 mm Höjd (i lutande läge): 81 mm Vikt (netto): ca. 0,660 kg 14 Bruksanvisning V /2009

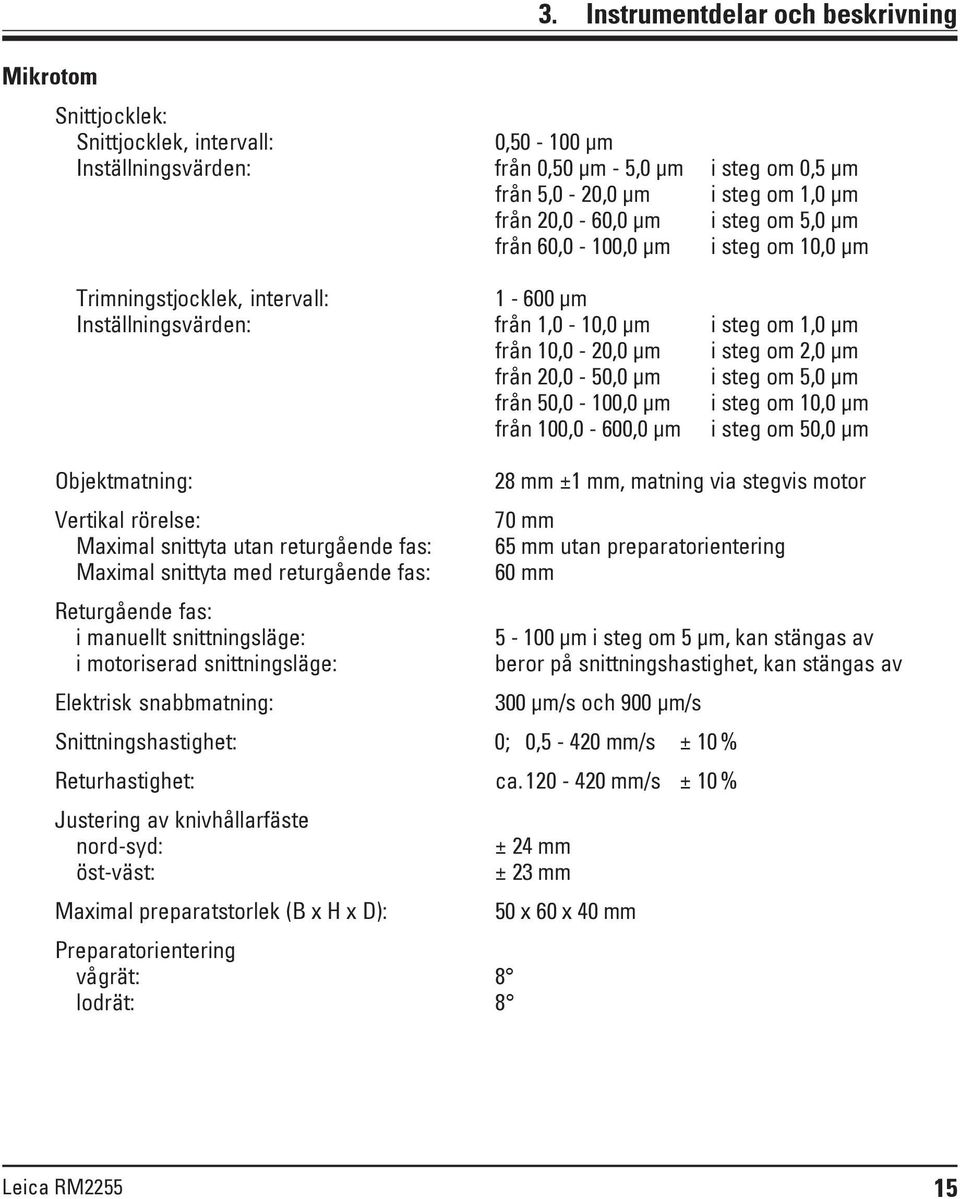

15 Mikrotom 3. Instrumentdelar och beskrivning Snittjocklek: Snittjocklek, intervall: 0, μm Inställningsvärden: från 0,50 μm - 5,0 μm i steg om 0,5 μm från 5,0-20,0 μm i steg om 1,0 μm från 20,0-60,0 μm i steg om 5,0 μm från 60,0-100,0 μm i steg om 10,0 μm Trimningstjocklek, intervall: μm Inställningsvärden: från 1,0-10,0 μm i steg om 1,0 μm från 10,0-20,0 μm i steg om 2,0 μm från 20,0-50,0 μm i steg om 5,0 μm från 50,0-100,0 μm i steg om 10,0 μm från 100,0-600,0 μm i steg om 50,0 μm Objektmatning: 28 mm ±1 mm, matning via stegvis motor Vertikal rörelse: 70 mm Maximal snittyta utan returgående fas: 65 mm utan preparatorientering Maximal snittyta med returgående fas: 60 mm Returgående fas: i manuellt snittningsläge: μm i steg om 5 μm, kan stängas av i motoriserad snittningsläge: beror på snittningshastighet, kan stängas av Elektrisk snabbmatning: 300 μm/s och 900 μm/s Snittningshastighet: 0; 0,5-420 mm/s ± 10 % Returhastighet: ca mm/s ± 10 % Justering av knivhållarfäste nord-syd: ± 24 mm öst-väst: ± 23 mm Maximal preparatstorlek (B x H x D): 50 x 60 x 40 mm Preparatorientering vågrät: 8 lodrät: 8 15

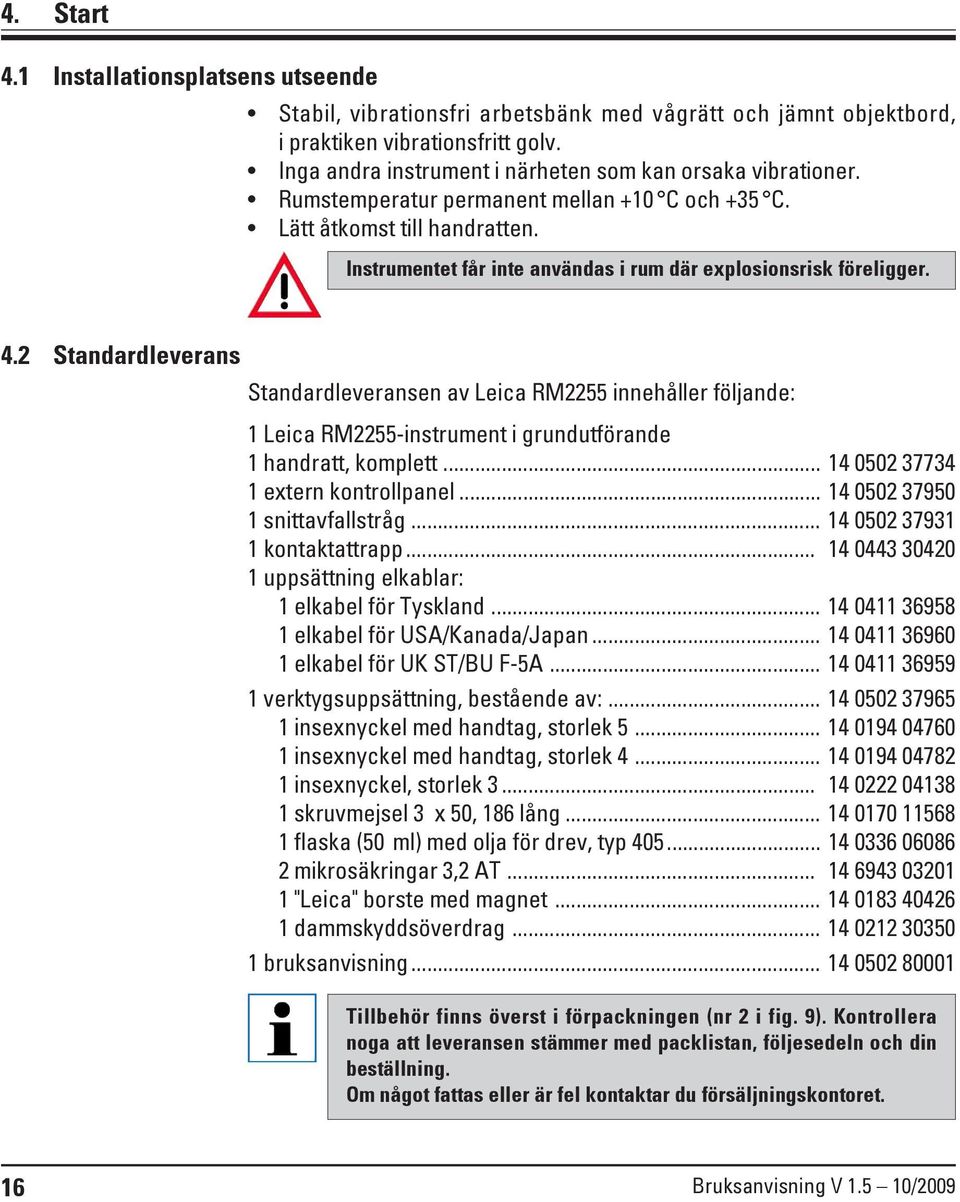

16 4. Start 4.1 Installationsplatsens utseende Stabil, vibrationsfri arbetsbänk med vågrätt och jämnt objektbord, i praktiken vibrationsfritt golv. Inga andra instrument i närheten som kan orsaka vibrationer. Rumstemperatur permanent mellan +10 C och +35 C. Lätt åtkomst till handratten. Instrumentet får inte användas i rum där explosionsrisk föreligger. 4.2 Standardleverans Standardleveransen av innehåller följande: 1 -instrument i grundutförande 1 handratt, komplett extern kontrollpanel snittavfallstråg kontaktattrapp uppsättning elkablar: 1 elkabel för Tyskland elkabel för USA/Kanada/Japan elkabel för UK ST/BU F-5A verktygsuppsättning, bestående av: insexnyckel med handtag, storlek insexnyckel med handtag, storlek insexnyckel, storlek skruvmejsel 3 x 50, 186 lång flaska (50 ml) med olja för drev, typ mikrosäkringar 3,2 AT "Leica" borste med magnet dammskyddsöverdrag bruksanvisning Tillbehör finns överst i förpackningen (nr 2 i fig. 9). Kontrollera noga att leveransen stämmer med packlistan, följesedeln och din beställning. Om något fattas eller är fel kontaktar du försäljningskontoret. 16 Bruksanvisning V /2009

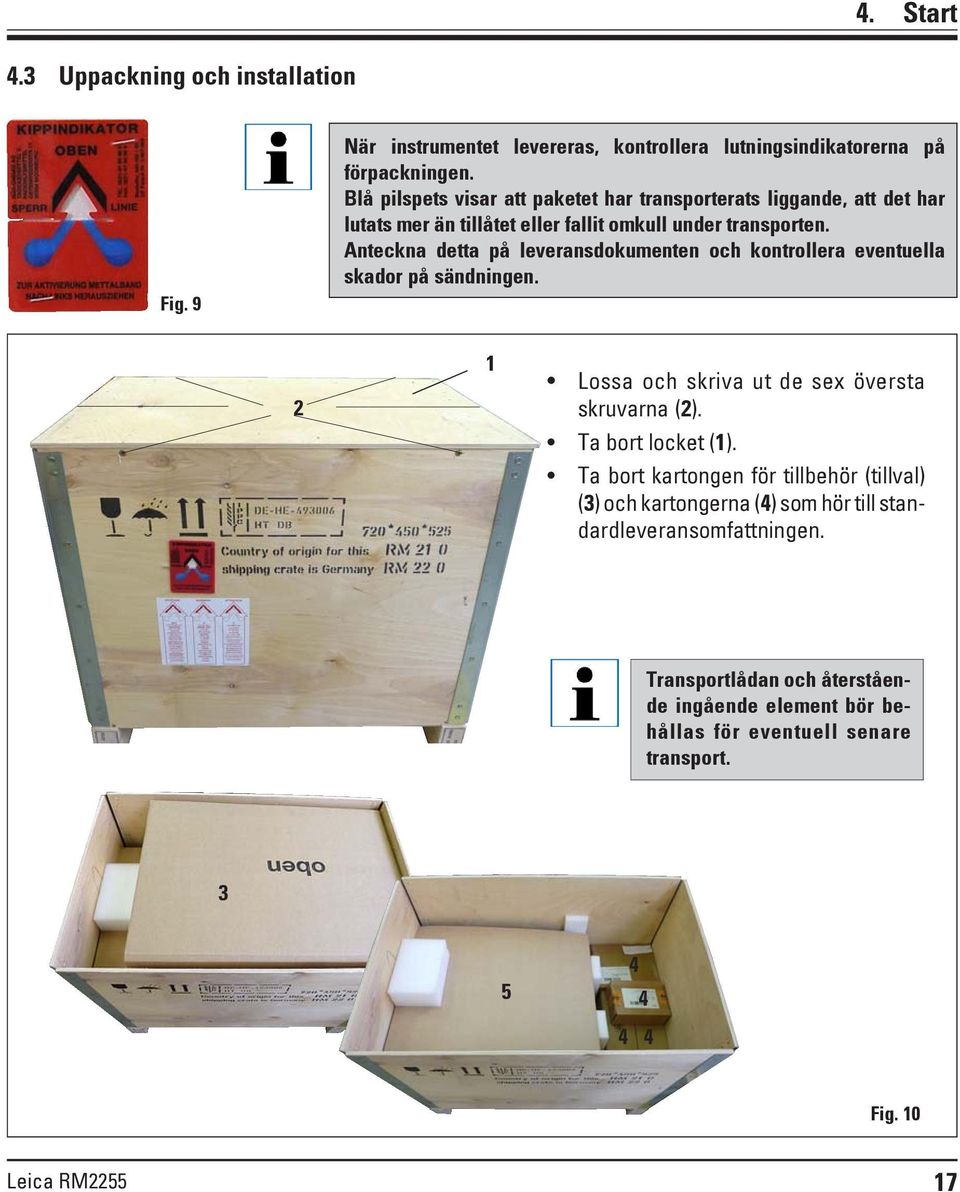

17 4. Start 4.3 Uppackning och installation Fig. 9 När instrumentet levereras, kontrollera lutningsindikatorerna på förpackningen. Blå pilspets visar att paketet har transporterats liggande, att det har lutats mer än tillåtet eller fallit omkull under transporten. Anteckna detta på leveransdokumenten och kontrollera eventuella skador på sändningen. 2 1 Lossa och skriva ut de sex översta skruvarna (2). Ta bort locket (1). Ta bort kartongen för tillbehör (tillval) (3) och kartongerna (4) som hör till standardleveransomfattningen. Transportlådan och återstående ingående element bör behållas för eventuell senare transport Fig

18 4. Start 4.3 Uppackning och installation (forts.) 5 6 Ta ur fixeringsmodulen (5). Ta tag i modulens överkant och fördjupningen (6) och dra ut modulen uppåt. Lyft instrumentet (7) genom att ta tag i fundamentet och under instrumentet på baksidan och lyfta ut det ur underlägget (8). Håll aldrig i handratten eller vredet för justering av snittjocklek när du transporterar instrumentet. 7 8 Placera instrumentet på en stabil arbetsbänk. De båda glidskenorna (9) på fundamentets baksida underlättar flyttning av instrumentet på arbetsbänken. Vid flytt lyfter du försiktigt upp fundamentets framsida och så att du kan flytta instrumentet med hjälp av glidskenorna. Fig. 10a 9 Placera instrumentet i angiven vinkel mot bordet så att du inte klämmer fingrarna. 18 Bruksanvisning V /2009

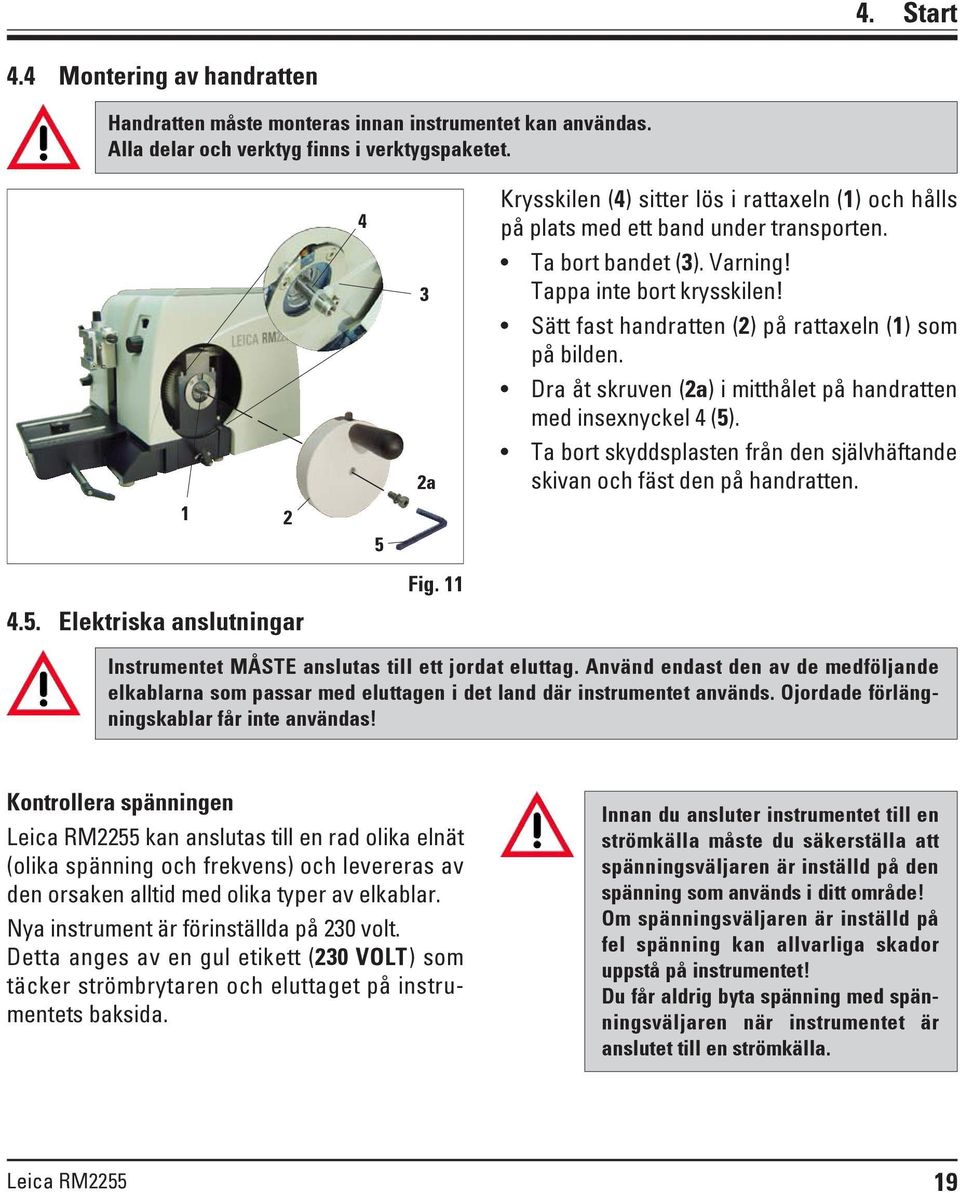

19 4. Start 4.4 Montering av handratten Handratten måste monteras innan instrumentet kan användas. Alla delar och verktyg finns i verktygspaketet a Krysskilen (4) sitter lös i rattaxeln (1) och hålls på plats med ett band under transporten. Ta bort bandet (3). Varning! Tappa inte bort krysskilen! Sätt fast handratten (2) på rattaxeln (1) som på bilden. Dra åt skruven (2a) i mitthålet på handratten med insexnyckel 4 (5). Ta bort skyddsplasten från den självhäftande skivan och fäst den på handratten Elektriska anslutningar Fig. 11 Instrumentet MÅSTE anslutas till ett jordat eluttag. Använd endast den av de medföljande elkablarna som passar med eluttagen i det land där instrumentet används. Ojordade förlängningskablar får inte användas! Kontrollera spänningen kan anslutas till en rad olika elnät (olika spänning och frekvens) och levereras av den orsaken alltid med olika typer av elkablar. Nya instrument är förinställda på 230 volt. Detta anges av en gul etikett (230 VOLT) som täcker strömbrytaren och eluttaget på instrumentets baksida. Innan du ansluter instrumentet till en strömkälla måste du säkerställa att spänningsväljaren är inställd på den spänning som används i ditt område! Om spänningsväljaren är inställd på fel spänning kan allvarliga skador uppstå på instrumentet! Du får aldrig byta spänning med spänningsväljaren när instrumentet är anslutet till en strömkälla. 19

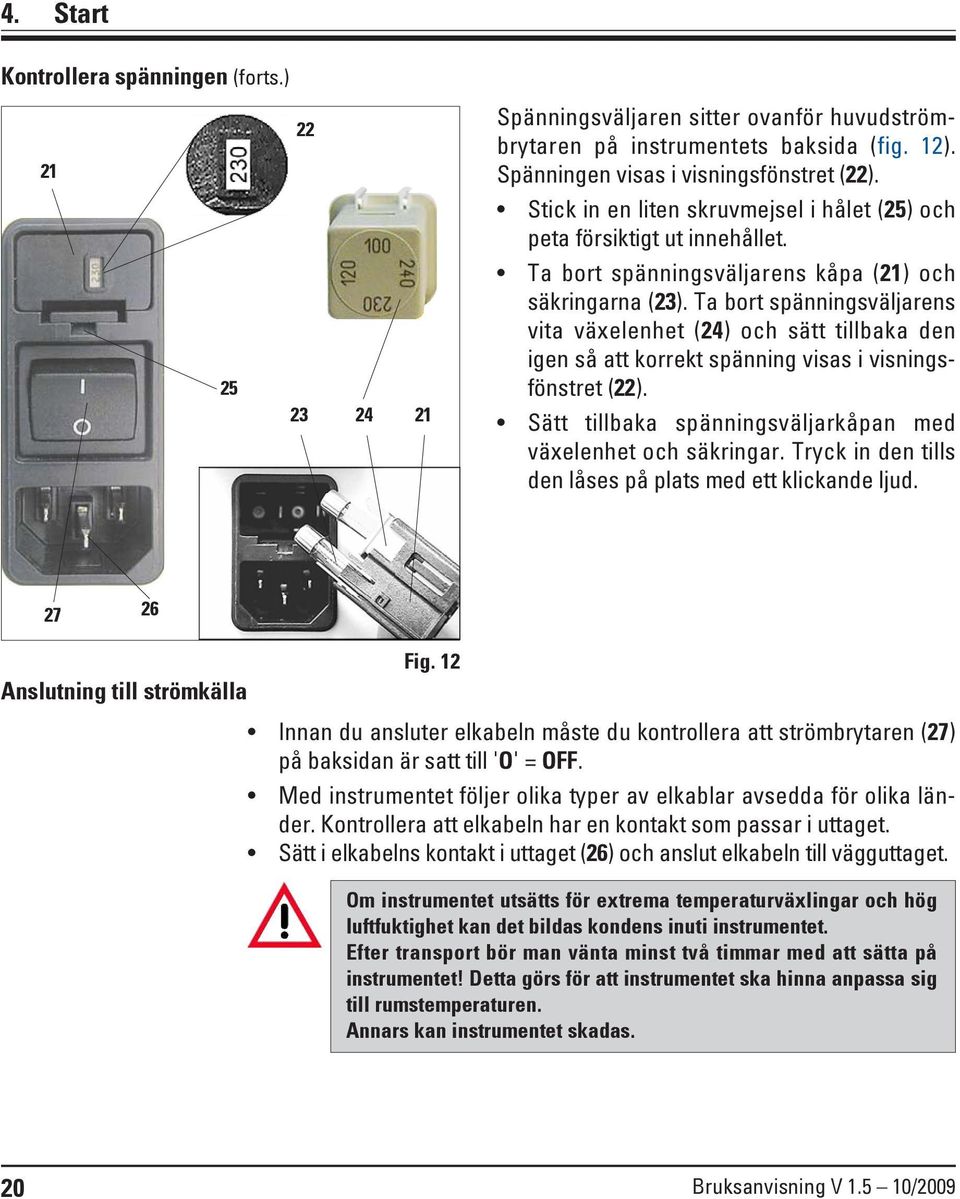

20 4. Start Kontrollera spänningen (forts.) Spänningsväljaren sitter ovanför huvudströmbrytaren på instrumentets baksida (fig. 12). Spänningen visas i visningsfönstret (22). Stick in en liten skruvmejsel i hålet (25) och peta försiktigt ut innehållet. Ta bort spänningsväljarens kåpa (21) och säkringarna (23). Ta bort spänningsväljarens vita växelenhet (24) och sätt tillbaka den igen så att korrekt spänning visas i visningsfönstret (22). Sätt tillbaka spänningsväljarkåpan med växelenhet och säkringar. Tryck in den tills den låses på plats med ett klickande ljud Anslutning till strömkälla Fig. 12 Innan du ansluter elkabeln måste du kontrollera att strömbrytaren (27) på baksidan är satt till 'O' = OFF. Med instrumentet följer olika typer av elkablar avsedda för olika länder. Kontrollera att elkabeln har en kontakt som passar i uttaget. Sätt i elkabelns kontakt i uttaget (26) och anslut elkabeln till vägguttaget. Om instrumentet utsätts för extrema temperaturväxlingar och hög luftfuktighet kan det bildas kondens inuti instrumentet. Efter transport bör man vänta minst två timmar med att sätta på instrumentet! Detta görs för att instrumentet ska hinna anpassa sig till rumstemperaturen. Annars kan instrumentet skadas. 20 Bruksanvisning V /2009

21 4. Start Anslutning av kontaktattrapp Sätt i den medföljande kontaktattrappen (18) i uttaget (19) på instrumentets baksida och kläm fast den genom att dra åt skruvarna (20). Anslutning av fotpedal (tillval) Om en fotpedal ska användas ska den anslutas på samma sätt som kontaktattrappen. Varning! Instrumentet kan inte användas förrän antingen kontaktattrappen eller fotpedalen har anslutits. I så fall tänds lampan E-STOP på instrumentet Anslutning till kontrollpanelen 16 Anslutningskabeln (15) till kontrollpanelen sitter fast i mikrotomen. Det går inte att ta loss den. Sätt i kontakten (14) på anslutningskabeln (15) i uttaget (16) på kontrollpanelens baksida. Säkra kontakten genom att dra åt de bägge skruvarna (17). Fig

22 5. Användning 5.1 Driftfunktioner Mikrotomfunktionerna är uppdelade mellan en kontrollpanel och en display på själva mikrotomen. Kontrollpanelen på instrumentet visar aktuellt driftläge och andra inställningar. Alla driftfunktioner finns samlade på en separat kontrollpanel. Alla tangenter och displayer är logiskt ordnade i funktionsgrupper och är lätta att känna igen Instrumentets kontrollpanel Lampan E-STOP Tänds när nödstoppet aktiveras. Lampan RETRACT Tänds under returgående fas Tresiffrig display för visning av snittningstjocklek/ trimningstjocklek Fyrsiffrig display för snitträknaren Knappen MENU MODE Växlar mellan snittjocklekssumma och snitträknare. Lampan M-STOP Tänds när handrattens låsmekanism är aktiverad. Grön lampa Tänds när trimningsläge är aktivt. Grön lampa Tänds när snittningsläge är aktivt. Grön lampa Snittjocklekssumma, anger summan för alla snitt. Grön lampa Snitträknaren visar antalet snitt. Knappen CLEAR Återställer displayen (snitträknare och snittjocklekssumma) till 0. Om MENU MODE + CLEAR trycks ner samtidigt visas inställningen för returgående fas. Fig Bruksanvisning V /2009

23 5. Användning Kontrollpanelen Knappar för inställning av snittjocklek/trimningstjocklek Tresiffrig display för visning av snittningstjocklek/trimningstjocklek Grön lampa Tänds när trimningsläget aktiveras. Vred för inställning av snittningshastighet Grön lampa Tänds när snittningsläget aktiveras. Knappen CUT MODE Val av läge Gröna lampor Visar aktivt driftläge. Gul lampa blinkar under snabbmatning bakåt, tänds när den bakre slutpositionen har nåtts. Gul lampa blinkar under snabbmatning framåt, tänds när den främre slutpositionen har nåtts. Snabbmatningsknappar Trimningsläge: Snittningsläge: Snabbmatning bakåt (snabb) Flera steg bakåt Snabbmatning framåt (snabb) Flera steg framåt Snabbmatning framåt (långsam) Ett steg framåt Snabbmatning bakåt (långsam) Ett steg bakåt Knapp Ställ in snittningsfönster. Grön lampa som blinkar tills det andra snittningsfönstrets kant har ställts in. Knappen TRIM/SECT växlar mellan snittningsläge och trimningsläge. Gul lampa Tänds när motorn kopplas på. Grön lampa Tänds när motorn stängs av eller stannar i nästa stopposition. Knappar startar och stoppar motoriserad snittning Fig

24 5. Användning 5.3 Koppla på instrumentet När du slår på instrumentet med huvudbrytaren får du inte trycka på någon knapp på kontrollpanelen eller trycka ner fotpedalen (tillval)! Slå på instrumentet med huvudbrytaren på baksidan. En signal ljuder. Instrument startas. Visningen (här bara som exempel) av mjukvaruversionen utförs därefter på den fyrasiffriga displayen. Visningen försvinner efter 2 sekunder och displayen visar När mikrotomen slås på tänds displayerna och lamporna för alla funktioner som aktiveras på kontrollpanelen och i visningsfältet. Den tresiffriga displayen visar det senast inställda värdet för snittjocklek eller trimning, beroende på vilket läge som senast användes. Denna information visas samtidigt på både kontrollpanelen och mikrotomen. Lampan för det aktiva läget (i det här fallet snittjocklek) lyser grönt. 2 4 När den röda lampan E-STOP (2) lyser på kontrollpanelen har något av följande hänt: nödstoppet har aktiverats (någon har tryckt ner knappen EMERGENCY STOP eller fotpedalen) kontaktattrappen (eller fotpedalen) är inte korrekt ansluten till uttaget, eller inte ansluten alls. Om den gula lampan M-STOP (4) lyser på kontrollpanelen är det mekaniska handrattslåset eller handrattsbromsen (nr 3 i fig. 3) aktiverad. Det går inte att starta instrumentet så länge lampan lyser. 24 Bruksanvisning V /2009

25 5.4 Display och kontrollpanel Tresiffrig display 5. Användning Displayen finns på både instrumentet och kontrollpanelen. Om lampan SECT lyser visar displayen snittjocklek i μm. Om lampan TRIM lyser visar displayen trimningstjocklek i μm. Fig. 16 Val av snittningsläge och trimningsläge Växla mellan snittningsläge och trimningsläge med knappen TRIM SECT. När knappen trycks ner växlar displayen mellan SECT och TRIM. För SECT visas snittjocklekar i intervallet 0,50 till 100,0 μm, och för TRIM visas trimningstjocklekar mellan 1,0 och 600 μm. Inställning av snittjocklek/trimningstjocklek Justera inställningarna med tangenterna - på kontrollpanelen. Snittjocklek, intervall: 0, μm Inställningsvärden: från 0,5-5,0 μm i steg om 0,5 μm från 5,0-20,0 μm i steg om 1,0 μm från 20,0-60,0 μm i steg om 5,0 μm från 60,0-100,0 μm i steg om 10,0 μm Trimningstjocklek, intervall: μm Inställningsvärden: från 1,0-10,0 μm i steg om 1,0 μm från 10,0-20,0 μm i steg om 2,0 μm från 20,0-50,0 μm i steg om 5,0 μm från 50,0-100,0 μm i steg om 10,0 μm Snabbmatningsfunktioner från 100,0-600,0 μm i steg om 50,0 μm Den elektriska snabbmatningen används för att snabbt flytta preparatet mot respektive bort från kniven. Knapparna med dubbelpil används för snabbmatning med en hastighet på 900 μm/s, knappen med enkelpil används för en hastighet på 300 μm/s. I snittningsläget kan snabbmatningen aktiveras på två olika sätt: preparatmatning steg för steg med stegningsfunktionen (STEP) eller matning med kontinuerlig rörelse. Instrumentet levereras med STEP-funktionen avaktiverad (normalkonfiguration). 25

26 5. Användning Snittningsläge Flera steg bakåt Flera steg framåt Knappfunktioner i STEP-läge Trimningsläge Ett steg bakåt Ett steg framåt I snittningsläge kan användaren välja mellan STEP-funktionen (stegvis matning av preparatet) och kontinuerlig preparatmatning. Vid kontinuerlig matning fungerar snabbmatningsknapparna på samma sätt som i trimningsläge. STEP-funktionen är användbar för noggrann att stegvis närma preparatet mot bladet. Så här aktiverar du funktionen STEP: Slå på instrumentet samtidigt som du håller in knappen på kontrollpanelen. (På samma sätt stänger du av funktionen genom att stänga av instrumentet samtidigt som du trycker på knappen ). Håll in -knappen medan instrumentet initieras, ända tills mjukvarans versionsnummer inte längre visas (kontrollera att versionsnummer 2.1 visades). Den här funktionen finns bara i snittningsläge i version 2.1 eller senare. Om du har en tidigare mjukvaruversion, kontakta Leica Service. Tryck på TRIM/SECT och välj snittningsläge (lampan SECT tänds). När du trycker ner en långsam snabbmatningsknapp (med pil) STEP-läge flyttas preparatet mot eller från bladet med det värde som anges på displayen (enstaka steg). Ett kort tryck på dubbelpilknappen flyttar även det preparatet ett steg i angiven riktning. Längre nedtryckning av dubbelpilknappen matar preparatet så länge knappen hålls nedtryckt. Så länge snabbmatningsknapparna hålls nedtryckta i trimningsläge matas preparatet oavbrutet. Dubbelpilknapparna för snabbmatning bakåt har en låsfunktion. Undvik att sticka in fingrarna mellan preparatklämman och mikrotomen så slipper du klämma dig. Snabbmatning bakåt 40 Tryck på -knappen om du vill mata snabbt bakåt (bort från kniven). När -knappen trycks ner flyttas objekthuvudet till den bakre slutpositionen. Stoppa rörelsen genom att trycka på någon av de fyra snabbmatningsknapparna. Den gula lampan (40) på knappen blinkar medan objekthuvudet befinner sig i rörelse och förblir tänd när slutpositionen nås. 26 Bruksanvisning V /2009

27 5. Användning Snabbmatning framåt 41 Tryck på -knappen för att starta långsam matning bakåt. Matningen fortsätter så länge knappen hålls nedtryckt. Tryck på knappen för att starta snabb eller långsam matning framåt. Matningen fortsätter så länge knappen hålls nedtryckt. Vid frammatning blinkar den gula lampan (41) på knappen. När frampositionen har nåtts ljuder en signal. Lampan slutar blinka och lyser med fast sken. Fig. 17 Fyrsiffrig display på instrumentet Den här displayen kan justeras. När lampan Σ μm lyser visar displayen summan av snittjockleken i μm för alla snitt som gjorts sedan instrumentet sattes på. (Snittjocklekssumma) När lampan Σ n lyser visar displayen antalet snitt som gjorts tidigare. Om du vill ändra visningsläge trycker du på MENU MODE tills lampan för önskat läge tänds. Tryck på CLEAR för att återställa snittjocklekssumman eller snitträknaren. Endast det visade värdet återställs. Varning! Om instrumentet stängs av med huvudströmbrytaren försvinner båda värdena (snittjocklek och snittantal) från minnet. Returgående fas Under den returgående fasen till den övre positionen förs preparatet undan från kniven, för att undvika skador på både preparatet och kniven. Vid motoriserad snittning beror den returgående fasen på inställd snittningshastighet. Vid manuell snittning kan returvärdet anges i steg om 5 μm i intervallet 5 till 100 μm. Förinställningen för returgående fas är 10 μm. Returgående fas kan inaktiveras för både manuell och motoriserad drift. Den valda inställningen sparas när instrumentet stängs av. 27

28 5. Användning Konfigurering av returgående fas + Inställningarna för returgående fas öppnas när du trycker på knapparna MENU MODE och CLEAR samtidigt. Den aktuella inställningen visas som ett tresiffrigt tal på den fyrsiffriga displayen (t.ex. 025 = 25 μm). eller Välj önskat returvärde. Returvärdet kan justeras i steg om 5 μm till högst 100 μm med hjälp av knapparna - på kontrollpanelen. 4 Stäng inställningarna för returgående fas genom att trycka på MENU MODE. En returgående fas görs efter varje snitt, med det värde som angetts. När preparatet befinner sig i returgående fas tänds den gula lampan RETRACT (4). Inaktivering av returgående fas + Inställningarna för returgående fas öppnas när du trycker på knapparna MENU MODE och CLEAR samtidigt. Avaktivera returgående fas genom att trycka på knappen på kontrollpanelen tills displayen visar "OFF". 4 Stäng inställningarna för returgående fas genom att trycka på MENU MODE. När returgående fas är avstängd dras inte preparatet tillbaka. Den gula lampan (4) RETRACT tänds inte. 28 Bruksanvisning V /2009

29 5. Användning Ange snittningshastighet Snittningshastigheten kan ställas in (inom intervallet mm/s) med hjälp av knoppen. Hastighetsväljaren är graderad från 1 till 10, men är mest en referens som inte ska anses motsvara någon viss hastighet. Den inställda snittningshastigheten hålls bara inom själva snittningsområdet. En högre hastighet används utanför snittningsområdet. Inställning av snittningsfönstret Med hjälp av funktionen snittningsfönster kan snittningsområdet anpassas till preparatets faktiska storlek. Den valda inställningen sparas när instrumentet stängs av. Vrid handratten tills provets nederkant hamnar ca 3 mm ovanför skäreggen. 43 Tryck på knappen SET SECTIONING WINDOW. Den första fönsterkanten anges. Den gröna lampan (43) på knappen blinkar när den första fönsterkanten har angetts. För preparatet mot den övre kanten på skäreggen och tryck på knappen "SET SECTIONING WINDOW" igen. Den gröna lampan på knappen slocknar när den andra fönsterkanten har angetts. Detta är en bekräftelse på att båda värdena godtogs. När du definierar ett snittningsfönster måste du alltid ange två värden. Ingångsvärde (övre eller nedre) är inte obligatoriskt. Ta bort ett färdigdefinierat snittningsfönster Om du vill ta bort ett färdigdefinierat snittningsfönster före start trycker du en gång på knappen SET SECTIONING WINDOW. Snittningsområdet återställs då till maximal storlek. 29

30 5. Användning Snittningslägen Mikrotomen kan användas för både manuell och motoriserad drift. Välj mellan fyra inställningar: ROCK i manuellt läge samt CONT, SINGLE och STEP i motoriserat läge. Av säkerhetsskäl är inget driftläge aktiverat när instrumentet slås på för första gången. Val av läge Manuellt snittningsläge Fig. 18 Tryck på knappen CUT MODE på kontrollpanelen tills den gröna lampan tänds för önskat läge. Välj driftläget ROCK. Vrid handratten en liten bit framåt och bakåt vid snittning (vaggning). Varje rotationsändring identifieras på elektronisk väg och konverteras automatiskt i en framåtgående eller returgående fas för preparatet. I manuellt snittningsläge kan du antingen använda den vanliga metoden med ett fullt varvs vridning på handratten eller också kan du arbeta i vaggningsläge ('Rock'). Starta och stoppa motoriserad snittning 44 och Välj önskat driftläge och tryck på knapparna RUN/STOP och ENABLE samtidigt. När skärmotorn är igång lyser den gula lampan för tangenten RUN/ STOP. Stoppa den motoriserade snittningen genom att trycka på RUN/STOP eller ENABLE. eller Om både den gröna och gula lampan på knappen RUN/STOP är tända är skärmotorn fortfarande igång, men stannar sedan i nästa övret slutposition 45 för den lodräta rörelsen. 30 Bruksanvisning V /2009

31 5. Användning Motoriserad snittning Vid motoriserad drift kan du välja mellan tre olika driftlägen: CONT = kontinuerlig rörelse SINGLE = enstaka rörelse STEP = stegvis rörelse Driftläget CONT (kontinuerlig rörelse) Välj driftläget CONT. När snittningen har påbörjats fortsätter processen tills den stoppas med en tryckning på RUN/STOP eller ENABLE. Preparatet stannar sedan automatiskt i den lodräta rörelsens övre slutposition. Driftläget SINGLE (enstaka rörelse) Välj driftläget SINGLE. När snittningen startas utförs en enda skärande rörelse. Preparatet stannar sedan automatiskt i nästa övre slutposition för den lodräta rörelsen. Vid motoriserad snittning kan snittningen startas och stoppas med fotpedalen (tillval) istället för med knapparna RUN/STOP och ENABLE. Se kapitlet "Fotströmställare" (s. 32). Driftläget STEP (stegvis rörelse) Välj driftläget STEP. När snittningen påbörjats matas preparatet så länge tangenterna är nedtryckta (eller så länge fotpedalen är nedtryckt). och När knapparna eller fotpedalen släpps upp stannar preparatet automatiskt. 31

32 5. Användning Indikation på återstående vågrät matning HOME Objekthuvud Total återstående matning 41 Återstående vågrät matning 1 mm Fig. 19 Återstående matning indikeras med lampa och ljudsignal när det vid trimning och snittning återstår ca 1 mm innan den främre gränsen nås. Den gula lampan (41) COARSE FEED tänds när den återstående matningen påbörjas. Dessutom hörs en ljudsignal i ca två sekunder. Snittningen avbryts och objekthuvudet stannar i den övre slutpositionen. Från det här läget återstår en matning på ca 1 mm. Det går inte att mata fram preparatet närmare kniven med hjälp av snabbmatningsknapparna. och eller Starta om motoriserad snittning. Den gula lampan (41) för knappen COARSE FEED tänds. Snittningen avstannar automatiskt när slutpositionen nås. Vid omstart sker ingen ytterligare matning. Om du vill fortsätta bearbeta preparatet trycker du på lämplig snabbmatningsknapp i främre slutposition (HOME ) och fortsätter med snittningen. Innan du har tryckt på TRIM/SECT och bytt till trimningsläge går det dock inte att använda snabbmatning. Om objekthuvudet redan befinner sig i det återstående matningsområdet när instrumentet slås på hörs en ljudsignal efter det att programvaruversionen har visats. Du kan fortsätta bearbeta preparatet genom att flytta det bakåt en liten bit med snabbmatningsknapparna (ställ in trimningsläge!). Funktionen STEP inaktiveras i det återstående matningsområdet. 32 Bruksanvisning V /2009

33 5. Användning Fotpedal (tillval) Den motoriserade snittningen kan styras med hjälp av fotpedalen. Den här pedalen kan liknas vid nödstoppet. Varning! Förutom fotpedalen är även alla funktioner på kontrollpanelen aktiva. Använd knappen CUT MODE när du väljer driftläge: CONT, SINGLE eller STEP (fig. 18). Driftläget CONT (kontinuerlig rörelse) Tryck lätt en gång på fotpedalen för att påbörja den motoriserade snittningen. Om fotpedalen hålls nedtryckt längre än en halv sekund stannar preparatet i nästa övre slutposition. Tryck en gång till på fotpedalen när du vill sluta. Preparatet stoppar i nästa övre slutposition. Driftläget SINGLE (enstaka rörelse) Tryck lätt en gång på fotpedalen för att påbörja den motoriserade snittningen. Varje gång stannar preparatet automatiskt i den övre slutpositionen. Driftläget STEP (stegvis rörelse) Starta snittningen genom att trycka ner fotpedalen. Preparatet matas nu så länge fotpedalen hålls nedtryckt. När fotpedalen släpps upp stannar preparatet i det aktuella läget. Så här aktiverar du nödstoppet Tryck ner fotpedalen hårt. Snittningen avstannar omedelbart. Den röda lampan E-STOP (fig. 14) är tänd så länge som fotpedalen är nedtryckt. När du vill fortsätta startar du om snittningsprocessen med hjälp av fotpedalen. Samma driftläge som tidigare används. 33

34 5. Användning Riktad fixtur för preparatklämmor Klämman på den riktade preparathållarfixturen kan användas tillsammans med alla preparatklämmor (tillval). Med objektorientering kan fastklämda preparat och dess yta justeras på ett enkelt sätt. Den riktade preparathållarfixturen kan ersättas med en icke-riktad fixtur (tillval). Orientering av preparat Preparatsegment får inte orienteras under den returgående fasen! Om ett segment orienteras under den returgående fasen får det till följd att segmentet inför nästa snittning matas fram med ett värde som motsvarar returgående fasen PLUS vald snittjocklek. Både preparatet och kniven kan skadas! 29 Fig. 20 Visning av nollpositionen Orienteringen har två röda indikatorer (32) som gör det lättare att se nollpositionen. När båda indikatorerna är synliga och båda justeringsskruvarna (30, 31) befinner sig i nollpositionen vid samma skåra (vit markering på " "), befinner sig även preparatet i nollposition. När den stora standardpreparatklämman (50x55 mm) används är preparatorientering på 8 i riktningen nord-syd inte längre möjlig. I det här fallet är endast en vinkel på ca 4 användbar. Höj preparatet till den övre slutpositionen och aktivera handrattslåset. Öppna klämman genom att föra excenterspaken (29) framåt. Vrid på justeringsskruven (30) för orientering av preparatet i riktning norr-söder. Vrid på justeringsskruv (31) för orientering av preparatet i riktning öst-väst. Preparatet lutas 2 för varje varv skruven dras. Det går att dra skruven fyra hela varv (= 8 ) åt vardera hållet. Precisionen är ca ± 0,5. För att underlätta uppskattningar när du vrider finns det en vit markering på handtaget och en skåra. Lås klämman genom att föra excenterspaken (29) bakåt. 34 Bruksanvisning V /2009

35 5. Användning 33 Viktigt! Vrid aldrig skruven mer än 1 / 2 varv åt gången. Fig. 21 Finjustering av kraftbalans Om ett tillbehör med en annan vikt monteras på objekthuvudet (33) måste du kontrollera om kraftbalansen måste omjusteras. Kontrollera att inställningen är korrekt: Montera det nya tillbehöret och kläm fast preparatet. Ställ in objekthuvudet på hälften av den vågräta banan genom att vrida handratten (fig. 21). Om objekthuvudet förblir i samma position är inställningen korrekt. Om objekthuvudet däremot rör sig (höjs eller sänks) krävs finjustering. Personskada kan uppstå om arbetet fortsätter utan att kraftbalans justerats. Kraftbalansen justeras med hjälp av en skruv (34) som sitter under snittavfallstråget på mikrotomfundamentet. Börja med att ta bort snittavfallstråget. Justera med den medföljande insexnyckeln, storlek 5 (med handtag). Om objekthuvudet flyttas nedåt vrider du skruven ca 1 / 2 varv medurs. Om objekthuvudet flyttas uppåt vrider du skruven (34) ca 1 / 2 varv moturs. Upprepa tills objekthuvudet inte längre rör sig när det släpps. 34 Fig

36 5. Användning 5.5 Isättning av knivhållaren Montering av knivhållarfästet Frigör spännspaken (50) genom att vrida den moturs. Sätt dit knivhållarfästet (51) med spåret (52) på undersidan ovanpå T-röret (55) på mikrotomfundamentet (53). Säkra knivhållarfästet genom att vrida spännspaken (50) medurs. 52 Förstoring: Skala för bättre justering av knivhållaren för olika preparathöjder Knivhållarfästet (51) kan flyttas fram och tillbaka på mikrotomfundamentet. Knivhållaren kan flyttas till bästa möjliga snittningsläge i förhållande till preparatet. Det finns en skala (54) till höger om mikrotomfundamentet. Denna skala underlättar placering av knivhållaren i förhållande till preparatet om du använder olika kombinationer av standardpreparat och preparathållare. Knivhållarfästets bakkant (51) fungerar som skalreferens. Fig Isättning av knivhållaren Lossa skruven (58) med en insexnyckel, storlek 4 (71), tills knivhållaren (57) kan flyttas. 57 På knivhållarens (57) undersida finns ett spår. Placera det ovanpå T-röret (56) på knivhållarfästet (51). Dra åt skruven igen (58). 58 Fig Bruksanvisning V /2009

37 5. Användning 5.6 Isättning av universalkassettklämman 60 Det fins två typer av preparathållare, en med och en utan preparatorientering. Båda är utbytbara. Med objektorientering kan fastklämda preparat och dess yta justeras på ett enkelt sätt. 12 Preparathållarfixturen (60) kan användas tillsammans med alla tillgängliga preparatklämmor (mer information finns i kapitel 6 "Ytterligare tillbehör"). För att göra detta ska du: Flytta preparathållarfixturen (60) till den övre slutpositionen genom att vrida handratten (12) och aktivera handrattslåset. 62 Lås upp preparatklämman genom att dra skruven (61) moturs med en insexnyckel, storlek 4 (71) Tryck in preparatklämmans (63) glidskena (62) i preparathållarfixturen (60) ifrån vänster. Tryck in den tills det tar stopp. Säkra preparatklämman genom att vrida skruven (61) medurs så långt det går. Fig

38 5. Användning 5.7 Justering av snittvinkel Skalmarkeringen (0, 5 och 10 ) för justering av snittvinkeln (59.1) sitter på knivhållarens högra sida (57 ) Det sitter också en markering (59.2) på knivhållarfästets högra sida (51) som fungerar som referenspunkt vid justering av snittvinkel. Förstoring: Skalmarkering för snittvinkel 58 Lossa skruven (58) med en insexnyckel, storlek 4 (71), tills knivhållaren (57) kan flyttas. Flytta knivhållaren tills skalmärket så önskad snittvinkel sammanfaller med märket på knivhållarfästet. Exempel: Förstoringen visar inställning av en snittvinkel på 5. Rekommenderad släppningsvinkel för knivhållare E är mellan 2,5 och Håll knivhållaren nedtryckt i detta läge och dra åt skruven (58) igen för att låsa. 71 Fig Bruksanvisning V /2009

39 5. Användning 5.8 Fastsättning av preparatet Fäst alltid preparatet INNAN du sätter fast kniven. Lås handratten och täck kniveggen med knivskyddet före varje slags hantering av kniv eller preparat, före du byter preparatsegment och under alla arbetsavbrott! Vrid handratten till preparatklämman kommer i sitt högsta läge. Aktivera handrattsbromsen genom att först låta handrattslåset gå i lås och sedan aktivera bromsen. För in preparatsegmentet i preparatklämman. Detaljerade beskrivningar av hur du sätter i preparat i olika preparatklämmor och preparathållare finns i kapitel 6 "Ytterligare tillbehör" A detailed description for inserting the specimen into various specimen clamps and specimen holders is provided in Chapter 6 "Optional accessories". 5.9 Isättning av kniven/engångsbladet Eggen på kniven eller bladet är ytterst vass och kan orsaka allvarliga skador! Eggen är mycket vass och kan orsaka allvarliga personskador! 10 Fäll ner knivskyddet (9). Fäll höger spännspak (10) framåt och nedåt. 9a 9 Fig

40 5. Användning 10 Stick in bladet försiktigt uppifrån eller från sidan. Se till att bladet är fastklämt på mitten och framför allt att det sitter parallellt med överkanten på tryckplattan. För fastlåsning av bladet, vrid spännspaken (10) medurs bakåt uppåt. 9a 9 10 Ta bort bladet genom att fälla ner spännspaken (10) moturs. Ejektorn (9a) gör bladbyte säkert. Använd bladejektorn för att ta ut bladet! 9 Du kan också ta bort bladet genom att använda borsten med magnet. Fäll först ner spännspaken (10) moturs. Fäll också ner knivskyddet (9). För borsten med magneten mot bladet och lyft upp det utåt. Så snart bladet har lossats från hållaren stoppas det i avfallsbehållaren (på undersidan, se bild). Fig Bruksanvisning V /2009

41 5. Användning 5.10 Trimning av preparatet Trimning vid manuell drift Välj trimningsläge med TRIM/SECT. Ställ in önskad trimningstjocklek. Frigör handrattslåset och släpp upp bromsen. I läget TRIM flyttar du därefter provet mot bladet med hjälp av snabbmatningsknapparna. Trimma provet genom att vrida på handratten. eller Använd tangenten CUT MODE, välj driftläget ROCK och skär preparatet genom att göra framlänges och baklänges rörelser med handratten. Avsluta trimningen när du har uppnått önskad snittyta och djup. Stick aldrig in fingrarna mellan preparatet och kniven vid snabb manuell trimning. Handratten fortsätter att rotera när du har släppt den och kan orsaka skador Trimning vid motoriserad drift Handrattens handtag måste alltid vara centrerat vid motoriserad snittning. Vrid alltid handratten medurs med en jämn rörelse, annars fungerar inte bromsen som den ska. Välj trimningsläge med TRIM/SECT. Ställ in önskad trimningstjocklek. Ställ om nödvändigt in snittningsfönstret. Snittningshastighet bör alltid anpassas till preparatets hårdhet! Välj en lägre hastighet för hårda preparat. + Ställ in snittningshastighet med hjälp av knoppen. Använd knappen CUT MODE och välj driftläget CONT (kontinuerlig rörelse). Frigör handrattslåset och släpp upp bromsen. Starta motoriserad snittning och trimma provet. Avsluta trimningen när du har uppnått önskad snittyta och djup. 41
