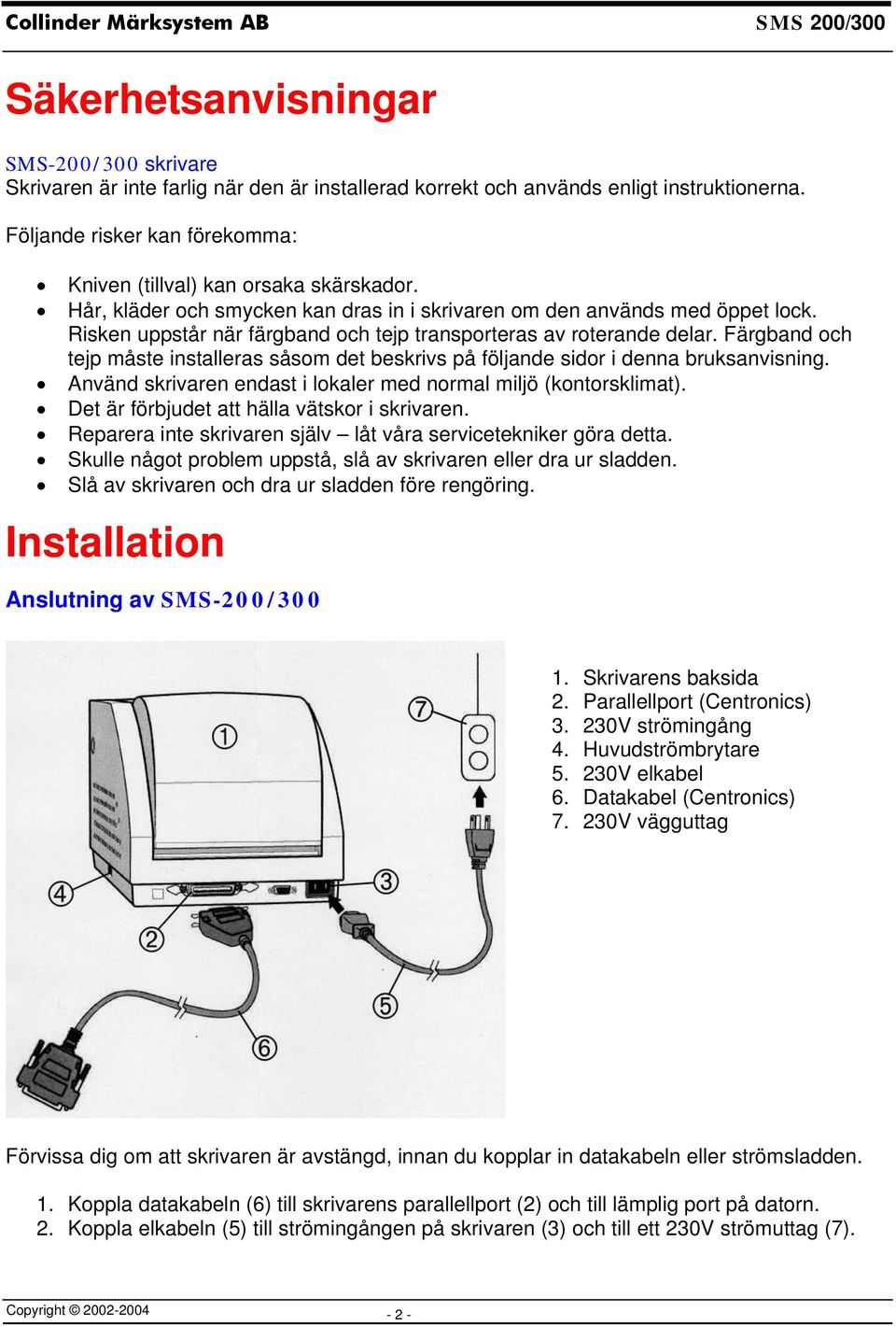

2 Säkerhetsanvisningar SMS-200/300 skrivare Skrivaren är inte farlig när den är installerad korrekt och används enligt instruktionerna. Följande risker kan förekomma: Kniven (tillval) kan orsaka skärskador. Hår, kläder och smycken kan dras in i skrivaren om den används med öppet lock. Risken uppstår när färgband och tejp transporteras av roterande delar. Färgband och tejp måste installeras såsom det beskrivs på följande sidor i denna bruksanvisning. Använd skrivaren endast i lokaler med normal miljö (kontorsklimat). Det är förbjudet att hälla vätskor i skrivaren. Reparera inte skrivaren själv låt våra servicetekniker göra detta. Skulle något problem uppstå, slå av skrivaren eller dra ur sladden. Slå av skrivaren och dra ur sladden före rengöring. Installation Anslutning av SMS-200/ Skrivarens baksida 2. Parallellport (Centronics) V strömingång 4. Huvudströmbrytare V elkabel 6. Datakabel (Centronics) V vägguttag Förvissa dig om att skrivaren är avstängd, innan du kopplar in datakabeln eller strömsladden. 1. Koppla datakabeln (6) till skrivarens parallellport (2) och till lämplig port på datorn. 2. Koppla elkabeln (5) till strömingången på skrivaren (3) och till ett 230V strömuttag (7)

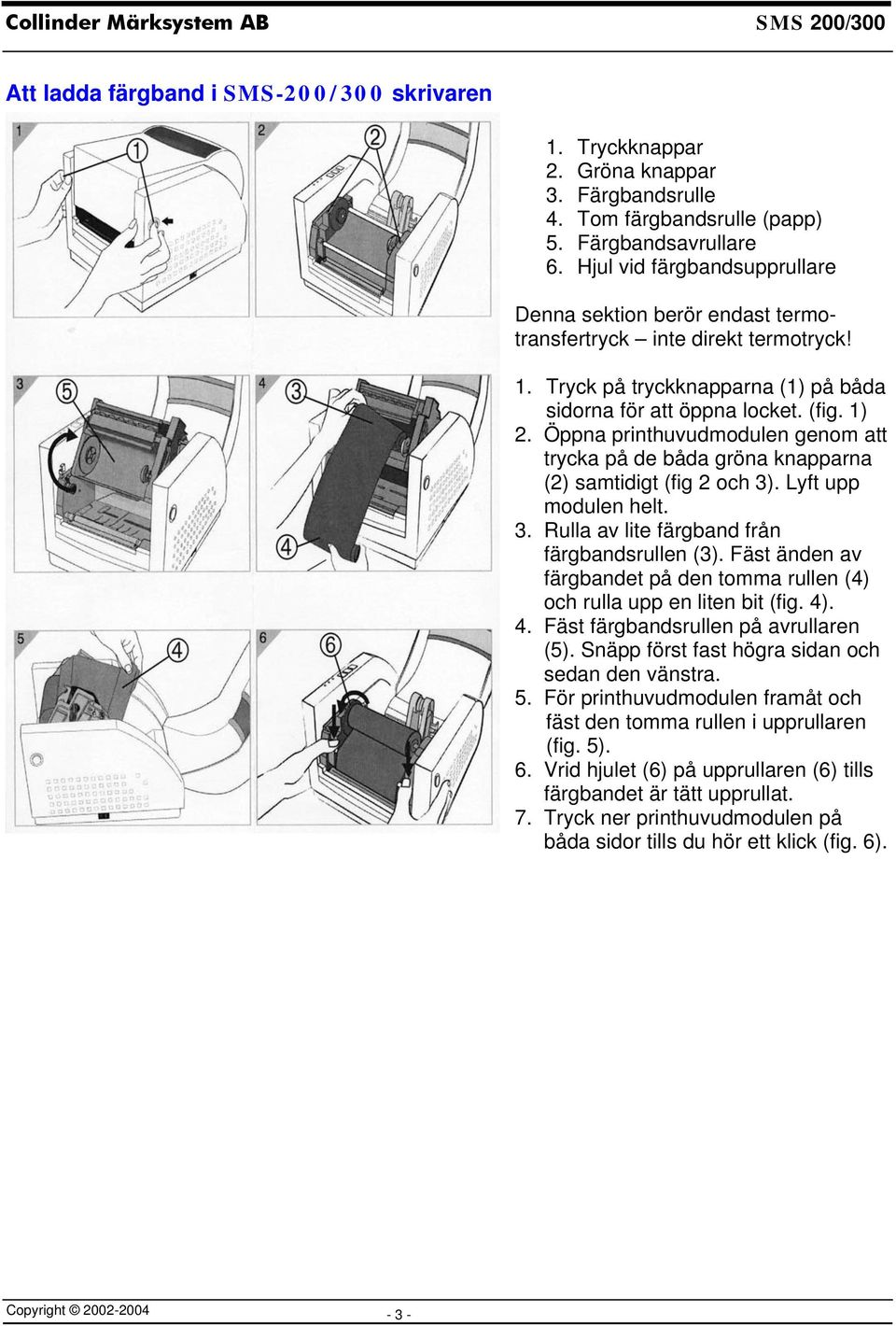

3 Att ladda färgband i SMS-200/300 skrivaren 1. Tryckknappar 2. Gröna knappar 3. Färgbandsrulle 4. Tom färgbandsrulle (papp) 5. Färgbandsavrullare 6. Hjul vid färgbandsupprullare Denna sektion berör endast termotransfertryck inte direkt termotryck! 1. Tryck på tryckknapparna (1) på båda sidorna för att öppna locket. (fig. 1) 2. Öppna printhuvudmodulen genom att trycka på de båda gröna knapparna (2) samtidigt (fig 2 och 3). Lyft upp modulen helt. 3. Rulla av lite färgband från färgbandsrullen (3). Fäst änden av färgbandet på den tomma rullen (4) och rulla upp en liten bit (fig. 4). 4. Fäst färgbandsrullen på avrullaren (5). Snäpp först fast högra sidan och sedan den vänstra. 5. För printhuvudmodulen framåt och fäst den tomma rullen i upprullaren (fig. 5). 6. Vrid hjulet (6) på upprullaren (6) tills färgbandet är tätt upprullat. 7. Tryck ner printhuvudmodulen på båda sidor tills du hör ett klick (fig. 6)

4 Att ladda tejp- och etikettrullar i SMS-200/300 skrivaren. 1. Tryckknappar 2. Tejprullehållare 3. Tejprulle 4. Tejpstyrspår 5. Sensor 6. Tryckrulle 1. Tryck på tryckknapparna (1) på båda sidorna för att öppna locket. (fig. 1) 2. Öppna printhuvudmodulen genom att trycka på de båda gröna knapparna samtidigt. 3. Skjut isär rullhållarna (2) och häng fast tejprullen i dem (fig. 2). 4. Justera styrspåren (4) till tejpen genom att ändra läge på dem likadant. 5. Vrid hjulet på upprullaren tills färgbandet är tätt upprullat. 6. Tryck ner printhuvudmodulen på båda sidor tills du hör ett klick (fig. 5). 7. Fäll ned locket och skrivaren är klar för användning (fig. 6) Om SMS 200 skrivaren har en kniv, måste tejpen föras genom kniven som visas nedan. Kniv - 4 -

5 SMS 200/300 funktionsknappar Ström Av/På Slår på strömmen till skrivaren På (On) = Normal användning Av (Off) = Skrivaren ska stängas av före in- och avkoppling av skrivar- och elkablar. Knappar Det finns tre knappar. Var och en har två basfunktioner. Knapp Om du trycker vid normalt På -läge: Om den trycks in vid strömtillslag tills en LED-lampa blinkar: FEED PAUSE Matar fram tejpen gradvis eller matar fram en etikett (när du använder färdiga etiketter på rulle). Stoppar tryckning Återtar tryckning när du trycker en gång till Gör en självtest till en konfigurationsrapport Endast för SMS 200: Kalibrerar skrivaren. CANCEL Avbryter och tar bort tryckningen från skrivaren (inte från datorn) Tvingar skrivaren att fortsätta efter att ett fel blivit åtgärdat. Återställer skrivaren till dess ursprungliga EPROM-värden. För att göra en fabriksåterställning: Slå av skrivaren. Håll alla tre knapparna nertryckta vid strömtillslag tills LED-lamporna blinkar. Efter denna återställning behöver skrivaren slås av och på en gång till innan man kan skicka ett Print-kommande till den. Du måste också göra en kalibrering enligt tabellen ovan. Gäller ej SMS 300! LED-lampor Det finns tre LED-lampor på ovansidan av skrivaren, READY, MEDIA och RIBBON. Dessa lampor visar statusen hos skrivaren. READY MEDIA RIBBON READY-lampan lyser utom I följande fall: När skrivaren tar emot data från PC:n. Ett fel har uppstått. MEDIA-lampan lyser utom I följande fall: Skrivaren är i PAUS-läge Blinkar tillsammans med READY : Tejpen har tagit slut. Lyser Vid termotransfertryck när färgband är installerat Lyser inte Vid termotryck utan färgband. Detta styrs från Windows skrivardrivrutin. Blinkar tillsammans med READY : Färgbandet har tagit slut

6 Åtgärdsschema: Signal: Vad är fel: Åtgärd: MEDIA och READY-lampor blinkar A. Tejpen är slut A. Stoppa i en ny tejprulle och tryck sedan på en gång på CANCEL. RIBBON och READY-lampor blinkar B. Kalibreringsfel B. Slå av skrivaren. Håll sedan PAUSE-knappen intryckt vid strömtillslag tills en LED blinkar. Tejpen matas fram en bit tills skrivaren är kalibrerad. C. Färgbandet är slut Stoppa i ett nytt färgband och tryck sedan en gång på CANCEL. Kommentarer: 1. Vi föreslår att du gör en kalibrering på din SMS 200: Första gången du laddar skrivaren med tejp När du byter mellan hel tejp på rulle och utstansade etiketter på rulle och vice versa. 2. Före kalibrering måste tejp och färgband laddas ordentligt och tejpsensorn placeras rätt. 3. Efter ett självtest måste du trycka CANCEL för att ställa skrivaren i normalt läge igen. Vanliga frågor om skrivardrivrutinen: Vilken drivrutin ska jag välja? För SMS200c med kniv: För SMS200 om du ska skriva ut på färdiga etiketter: För SMS300c med kniv: För SMS300 om du ska skriva ut på färdiga etiketter: Har du en äldre Brady LS500 kan du använda SMS200 SMS200 Label SMS300 SMS300 Label SMS100 Välja tryckteknik: Thermal transfer/direct thermal? Med svart färgband, välj tryckteknik Thermal transfer. För andra färgband (vitt m fl) välj tryckteknik Direct thermal. Dessa inställningar påverkar temperaturen vid tryckningen, och svart färg tål högre temperatur än övriga. Normala inställningar för hastighet och density (trycktemperatur) för olika material: Utgångsvärden vinyl: Hastighet 10 cm Density 10 Utgångsvärden polyester: Hastighet 5 cm Density

7 Återställande av saxen Om kniven skulle hamna i felaktigt läge och blockera tejpen, så tar man tejpen och lägger den ovanför saxen istället för genom saxen. (som pilen i bild 2). Sedan stänger man ner färgbandsrullen igen och skriver ut en tom etikett så att saxen klipper av tejpen, och därefter går tillbaka till utgångsläget. Därefter lägger man tejpen rätt igen och kör på som vanligt
