1 Serviceanvisning DHP-AQ VMGFJ107

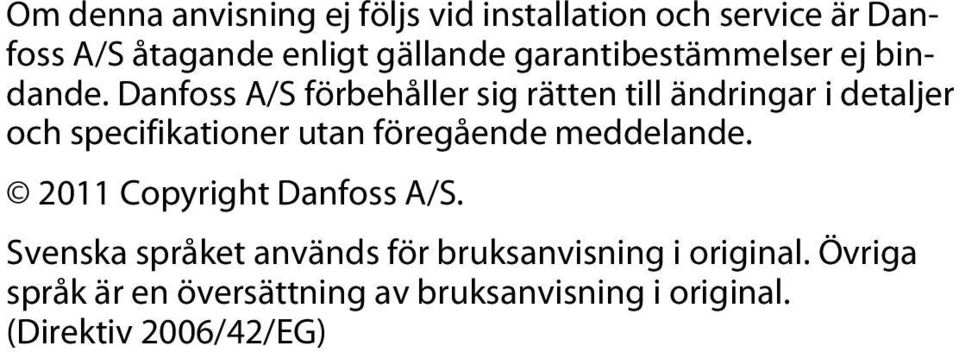

2 Om denna anvisning ej följs vid installation och service är Danfoss A/S åtagande enligt gällande garantibestämmelser ej bindande. Danfoss A/S förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande Copyright Danfoss A/S. Svenska språket används för bruksanvisning i original. Övriga språk är en översättning av bruksanvisning i original. (Direktiv 2006/42/EG)

3 Innehållsförteckning 1 Om dokument och dekaler Inledning Symboler i dokument Symboler på dekaler Terminologi Viktig information Allmänna säkerhetsföreskrifter Köldmedium Elanslutning Vattenkvalitet Driftsättning Felsökning Larm Komponenter Mätpunkter Kontrollpunkter Driftproblem VMGFJ107 1

4

5 1 Om dokument och dekaler 1.1 Inledning Följande dokument finns till denna produkt: Installationsanvisning som innehåller information för att installera och driftsätta en värmepumpsanläggning, samt information om värmepumpens funktion, tillbehör och tekniska data. Bifogas värmepumpen vid leverans. Serviceanvisning som innehåller information om felsökning. Seviceanvisningen finns tillgänglig för nedladdning enligt nedan. Elanvisning som innehåller elscheman för värmepumpen avsedda för felsökning och service. Elanvisningen finns tillgänglig för nedladdning enligt nedan. Skötselanvisning som ska överlämnas och gås igenom tillsammans med slutkunden. Bifogas värmepumpen vid leverans. Landsspecifika anvisningar och blanketter förekommer där så krävs. Bifogas värmepumpen vid leverans. Ark med klisterdekaler som ska användas som översättning till befintliga engelskspråkiga typskyltar. Serviceanvisning och Elanvisning finns tillgängliga för nedladdning här: Symboler i dokument Anvisningen innehåller olika varningssymboler som tillsammans med text uppmärksammar läsaren på att det finns risker med åtgärder som ska utföras. Symbolerna visas till vänster om texten och det finns tre symboler som används vid olika grader av faror: FARA! Uppmärksammar på en omedelbar fara som leder till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Varning! Risk för personskador! Uppmärksammar på en möjlig fara som kan leda till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Försiktighet! Risk för skada på anläggningen. Informerar om en möjlig fara som kan leda till sakskador om inte nödvändiga åtgärder vidtas. En fjärde symbol används för att ge praktisk information eller tips om hur ett moment bör utföras. Observera! Information om underlättande av hanteringen av anläggningen eller en möjlig driftteknisk nackdel. 1.3 Symboler på dekaler Följande symboler kan förekomma på dekaler på värmepumpens olika delar. Vilka symboler som används beror på värmepumpens modell. Serviceanvisning VMGFJ107 3

6 Varningssymboler!! Varning, fara! Läs bifogad dokumentation. Läs bifogad dokumentation. Varning, farlig elektrisk spänning! Varning, heta ytor! Varning, rörliga delar! Varning, klämrisk! Elektriska komponenter Komponent, ordinarie Komponent, tillbehör 3 Utedel 362 Shuntventil 50 Utegivare 363 Växelventil varmvatten 54 Varmvattengivare 365 Framledningsgivare 55 Givare varmvatten topp 366 Returledningsgivare 71 Flödesvakt 406 Rumsgivare 304 Cirkulationspump 408 EVU 353 Droppskål 417 Avfrostningsgivare Exempel: 406 Rumsgivare 4 Serviceanvisning VMGFJ107

7 Röranslutningar Avluftning Avfrostningstank Expansionskärl med säkerhetsventil, köldbärare Köldbärare Säkerhetsventil för temperatur och tryck Tappvatten Utedel Varmvattenberedare Värmesystem 1.4 Terminologi Term Värmesystem/Värmebärarkrets Framledning Returledning Cirkulationspump Köldmediekrets Köldmedium Betydelse Den krets som avger värme till fastigheten eller till varmvattenberedare. Värmesystemets framledning med flödesriktning från värmepump till radiatorer/golvvärme eller varmvattenberedare. Värmesystemets returledning med flödesriktning från radiatorer/golvvärme eller varmvattenberedare till värmepump. Cirkulationspump för värmesystem. Den energibärarande kretsen mellan utomhusluften och värmesystem. Den gas/vätska som cirkulerar i köldmediekretsen. Serviceanvisning VMGFJ107 5

8 2 Viktig information 2.1 Allmänna säkerhetsföreskrifter Varning! Risk för personskador! Se till att barn inte leker med produkten. Försiktighet! Värmepumpen skall installeras av behöriga installatörer och installationen skall följa gällande lokala regler och förordningar samt denna installationsanvisning. Försiktighet! Den här produkten är inte avsedd för personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga, eller som saknar kunskap eller erfarenhet, såvida de inte övervakas eller har fått instruktioner om hur produkten ska användas av en säkerhetsansvarig person. Försiktighet! Vid kyldrift är det viktigt att begränsa den lägsta framledningstemperaturen för att förhindra kondens. 2.2 Köldmedium Eldfara Köldmediet är ej eldfarligt eller explosivt under normala förhållanden Giftighet Under normal användning och under normala förhållanden har köldmediet låg giftighet. Även om giftigheten är låg hos köldmediet finns det risk för skador (även livsfara) vid onormala situationer eller vid avsiktligt missbruk. Varning! Risk för personskador! Utrymmen där tunga ångor kan samlas och tränga undan luften, skall förses med god ventilation. Köldmedieångorna är tyngre än luft och i slutna utrymmen eller i del av utrymme, som är beläget lägre än t.ex. dörren, kan stor koncentration uppstå vid läckage och risk för kvävning på grund av syrebrist kan bli följden. Varning! Risk för personskador! Köldmediet bildar tillsammans med öppen låga en giftig och irriterande gas. Gasen kan spåras på lukten redan vid koncentrationer under dess tillåtna gränsvärde. Utrymmen evakueras till dess att noggrann vädring har utförts Ingrepp i köldmediekretsen Försiktighet! Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Försiktighet! Vid reparation av köldmediekretsen får köldmedium från värmepumpen ej släppas ut det måste tas om hand på lämpligt sätt. 6 Serviceanvisning VMGFJ107

9 Påfyllning får endast ske med nytt köldmedium (typ av köldmedium och indikerad fyllnadsmängd se tillverkningsskylt) via serviceventiler. Försiktighet! Vid fyllning med annat köldmedium än det av Danfoss specificerade köldmedium kommer alla garantier från Danfoss A/S att upphöra, om detta nya köldmedium ej skriftligt meddelats som godkänt ersättningsköldmedium tillsammans med övriga åtgärder Skrotning Försiktighet! När värmepumpen skall skrotas ska köldmediet omhändertagas för destruktion. Lokala regler och förordningar om omhändertagande av köldmediet skall följas. 2.3 Elanslutning FARA! Farlig elektrisk spänning! Anslutningsdonen är spänningsförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Värmepumpen är internt kopplad från fabrik, elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. Varning! Elinstallationen får endast utföras av behörig elinstallatör och skall följa gällande lokala och nationella bestämmelser. Varning! Elinstallationen skall ske med fast förlagd ledning. Eltillförseln skall kunna brytas med hjälp av en allpolig strömställare (arbetsbrytare) med minst 3 mm kontaktöppning. 2.4 Vattenkvalitet Försiktighet! Ett normalt värmesystem innehåller alltid en viss mängd korrosionsprodukter (järnoxid) och slamprodukter från kalciumoxid. Detta kommer från syre som naturligt finns i det färskvatten som systemet är fyllt med. Principen är därför att det inte är tillåtet att fylla på värmesystemet regelbundet varför eventuella läckage i värmesystemet bör repareras omedelbart. Normal påfyllning bör ske endast en eller två gånger om året. Vattnet i värmesystemet ska vara så rent som möjligt, placera alltid smutsfiltret på returledningen från värmesystemet till värmepumpen, så nära värmepumpen som möjligt. Försiktighet! Hårt vatten; Normalt sett är det inga problem att installera en värmepump i områden med hårt vatten eftersom den normala driftstemperaturen för varmvattnet inte överstiger 60 C. I områden där exceptionella vattenförhållanden råder kan man dock behöva installera ett avhärdningsfilter som gör vattnet mjukt och fritt från föroreningar och därmed förhindrar bildandet av kalkutfällningar. Serviceanvisning VMGFJ107 7

10 2.5 Driftsättning Försiktighet! Anläggningen får endast tas i drift om värmesystemet är fyllt och avluftat. I annat fall kan cirkulationspumpen skadas. Försiktighet! Om anläggningen endast skall drivas med hjälp av tillsatsvärme vid installationen, måste värmesystemet vara fyllt och man måste även se till att kompressorn ej kan starta. Detta gör man genom att ställa in driftläge TILLSATS. 8 Serviceanvisning VMGFJ107

11 3 Felsökning 3.1 Larm Vid larm indikeras detta i teckenfönstret med texten LARM och larmmeddelande, se följande tabell. För larm som ej återställs automatiskt krävs kvittering. Kvittera larmet genom att ställa värmepumpen i driftläge OFF och sedan tillbaka till önskat driftläge. Meddelande KOMP.MOTORSKYDD FLÄKTMOTORSKYDD ELTILLSATSFEL VÄRMEFEL/TRYCKFEL LÅGTRYCK LÅGTRYCKSTRANSMITTER HÖGTRYCK LÅGT RADIATORFLÖDE MAX TEMP ELEKTRONIK STARTFÖRSÖK X/5 (där X=1 5) CIRKPUMP VÄRME SYSTEMPUMP VÄRME UTEGIVARE AVFROSTN.GIVARE FRAML.GIVARE SYSTEMFRAML.GIVARE RETURLED.GIVARE HÖG RETURLED.TEMP BUFFERTTANKSGIVARE HGW-GIVARE VARMVATTENGIVARE VV-TOPPGIVARE FELSÄKERT LÄGE Betydelse Kompressorns motorskydd har löst ut. Fläktmotorns motorskydd har löst ut. Eltillsatsens överhettningsskydd har löst ut. Den förväntade tryck- och temperaturförändingen i köldmediekretsen har vid kompressorstart inte skett på rätt sätt. Förångningstrycket har sjunkit för lågt. Fel på lågtryckstransmitter alternativt kabelfel. Högtryckspressostaten har löst ut. Flödesvakten har registrerat ett för lågt flöde. För hög temperatur i värmepumpens kopplingsbox/elskåp. Cirkulationspumpen sitter eventuellt fast. Starförsök sker. Cirkulationspumpen sitter eventuellt fast. Cirkulationspumpen sitter eventuellt fast. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Avfrostningsgivare. Givarfel alternativt kabelfel. Framledningsgivare. Givarfel alternativt kabelfel. Systemframledningsgivare. Givarfel alternativt kabelfel. Returledningsgivare. För hög returledningstemperatur Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel (den nedre givaren, Startgivaren). Givarfel alternativt kabelfel. Givarfel alternativt kabelfel på någon utav köldmediegivarna. Värmepumpen går i felsäkert läge och avfrostar på tid. KÖLDM.1 GIVARE Givarfel alternativt kabelfel. Köldmediegivare 1. KÖLDM.2 GIVARE Givarfel alternativt kabelfel. Köldmediegivare 2. LÅG RETUR TEMP 1 LÅG RETUR TEMP 2 LÅG FÖRÅNG.TEMP 1 LÅG FÖRÅNG.TEMP 2 SUGGASGIVARE RUMSGIVARE TRYCKRÖRSGIVARE SHUNTGRUPP 1 GIVARE SHUNTGRUPP 2 GIVARE POOLGIVARE KOMM.FEL VP-KORT KOMM.FEL HUB-KORT Returledningstemperaturen är för låg för att starta en avfrostning. Returledningen har sjunkit för lågt under avfrostning. För låg förångningstemperatur. För stor avvikelse på förångningstemperaturens medelvärden. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Givarfel alternativt kabelfel. Kommunikationen bruten mellan displaykort och värmepumpskort (ute). Kommunikationen bruten mellan displaykort och hub-kort (inne). Serviceanvisning VMGFJ107 9

12 Meddelande KOMM.FEL EXV-KORT KOMM.FEL EXPANSIONSKORT Betydelse Kommunikationen bruten mellan displaykort och expansionsventilens reglerkort (ute). Kommunikationen bruten mellan displaykort och expansionskortet (inne). Observera! Vid larm kommer värmepumpen om möjligt att leverera värme till huset, primärt med kompressorn, sekundärt med tillsats. Varmvattenproduktion kommer att upphöra för att indikera att något inträffat som bör uppmärksammas. 3.2 Komponenter Utomhusenhet Figur 1. Komponenter Position Benämning Position Benämning 1 Elskåp 11 Elektronisk expansionsventil 2 Fläkt 12 Reciever 10 Serviceanvisning VMGFJ107

13 Position Benämning Position Benämning 3 Trycktransmitter 13 Torkfilter 4 Sugledning 14 Värmeväxlare 5 Kompressor 15 Flödesvakt 6 Högtryckpressostat 16 Framledning värmesystem 7 Driftpressostat 17 Returledning värmesystem 8 Fyrvägsventil 18 Magnetventil 9 Tryckrör 19 Backventil 10 Luftvärmeväxlare Inomhusenhet DHP-AQ Mini DHP-AQ Midi DHP-AQ Maxi Position Beskrivning 1 Styrenhet (genomskinlig i bilden) 2 Elpatron 3 Växelventil 4 Cirkulationspump 5 Varmvattenberedare 3.3 Mätpunkter Försiktighet! Vid resistansmätning av givarna måste först givarkablar kopplas loss från reglerutrustningen. Serviceanvisning VMGFJ107 11

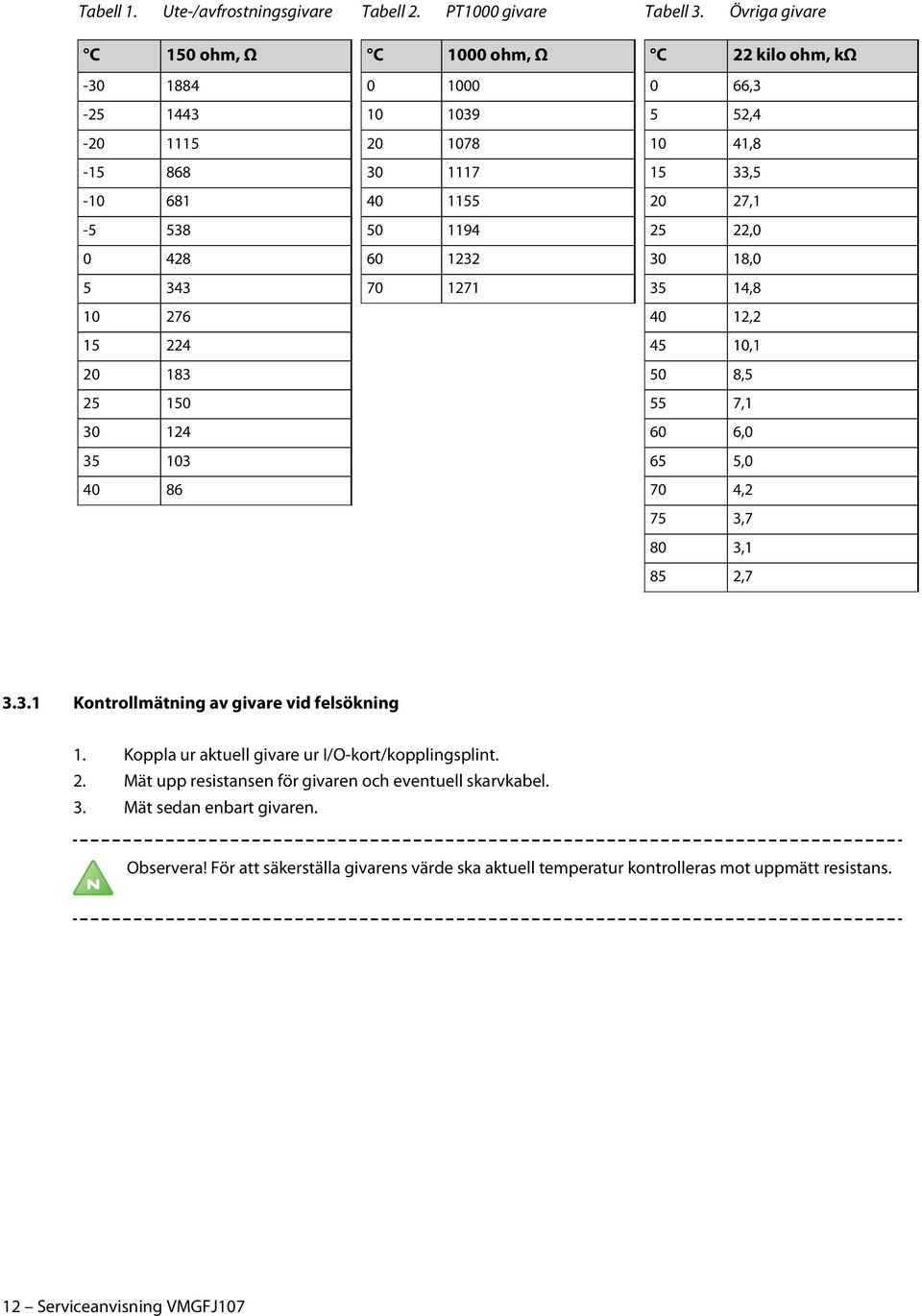

14 Tabell 1. Ute-/avfrostningsgivare Tabell 2. PT1000 givare Tabell 3. Övriga givare C 150 ohm, Ω C 1000 ohm, Ω C 22 kilo ohm, kω 0 66,3 5 52, , , , , , , , ,1 50 8,5 55 7,1 60 6,0 65 5,0 70 4,2 75 3,7 80 3,1 85 2, Kontrollmätning av givare vid felsökning 1. Koppla ur aktuell givare ur I/O-kort/kopplingsplint. 2. Mät upp resistansen för givaren och eventuell skarvkabel. 3. Mät sedan enbart givaren. Observera! För att säkerställa givarens värde ska aktuell temperatur kontrolleras mot uppmätt resistans. 12 Serviceanvisning VMGFJ107

15 3.3.2 Placering av givare Värmepump DHP-AQ Midi DHP-AQ Maxi Teckenförklaring 1 TRYCKRÖRSGIVARE 2 SUGGASGIVARE 3 KÖLDM.1 GIVARE 4 KÖLDM.2 GIVARE 5 AVFROSTN.GIVARE (sitter bak vid luftinsug) 6 UTEGIVARE (placerad på vägg i norr) 7 FRAML.GIVARE 8 VV-TOPPGIVARE 9 VARMVATTENGIVARE RETURLED.GIVARE - Sitter på returledningsröret som går till värmepumpen. Se systemlösning i Installationsanvisningen. Serviceanvisning VMGFJ107 13

16 3.4 Kontrollpunkter Tabell 4. Temperaturer Benämning Kondenseringstemperatur Värden 0,5-1,5 C över framledningstemperatur Förångningstemperatur 7-8 C Radiatorkrets Överhettning R407C 8 K temperaturdifferens 4K ±1 K Tabell 5. Bryttryck pressostat/trycktransmitter Köldmedia Pressostat/trycktransmitter Bryttryck R407C OP (driftpressostat) 2,85 MPa Högtryckspressostat Trycktransmitter lågtryck 3,10 MPa 0,04 MPa Följande parametrar kan avläsas i displayen: Suggastemperatur Förångningstryck Förångningstemperatur (uträknad från Dew point ) Öppningsprocent EXV Överhettning Detta innebär nya möjligheter att diagnostisera värmepumpen, utan att behöva demontera kåpor och göra ingrepp i kylkretsen. I normaldrift jobbar värmepumpen med en överhettning på 5,5 C 7 C, expansionsventilens öppningsgrad kommer att variera beroende på driftfall. Vid utetemperaturer på -5 C eller lägre ligger öppningsgraden under 20% Vid utetemperaturer mellan +5 C till +13 C ligger öppningsgraden runt 40 50% Vid kyldrift (A35W18) ligger öppningsgraden på 100% Om överhettningen visar sig ligga på >9 C och öppningsgraden på expansionsventilen ligger stadigt på 100% kan detta indikera att en betydande del köldmedium eventuellt har läckt ut från värmepumpen. Om så är fallet skall värmepumpen kontrolleras av servicetekniker med personligt kyltekniskt certifikat! 3.5 Driftproblem Tabellerna listar de troligaste och vanligaste orsakerna till problemet först. Vid felsökning av orsak till ett problem, börja med den första orsaken och gå nedåt i listan. Det kan även finnas flera sätt att felsöka en orsak där den troligaste eller vanligaste felsökningen är angiven först. 14 Serviceanvisning VMGFJ107

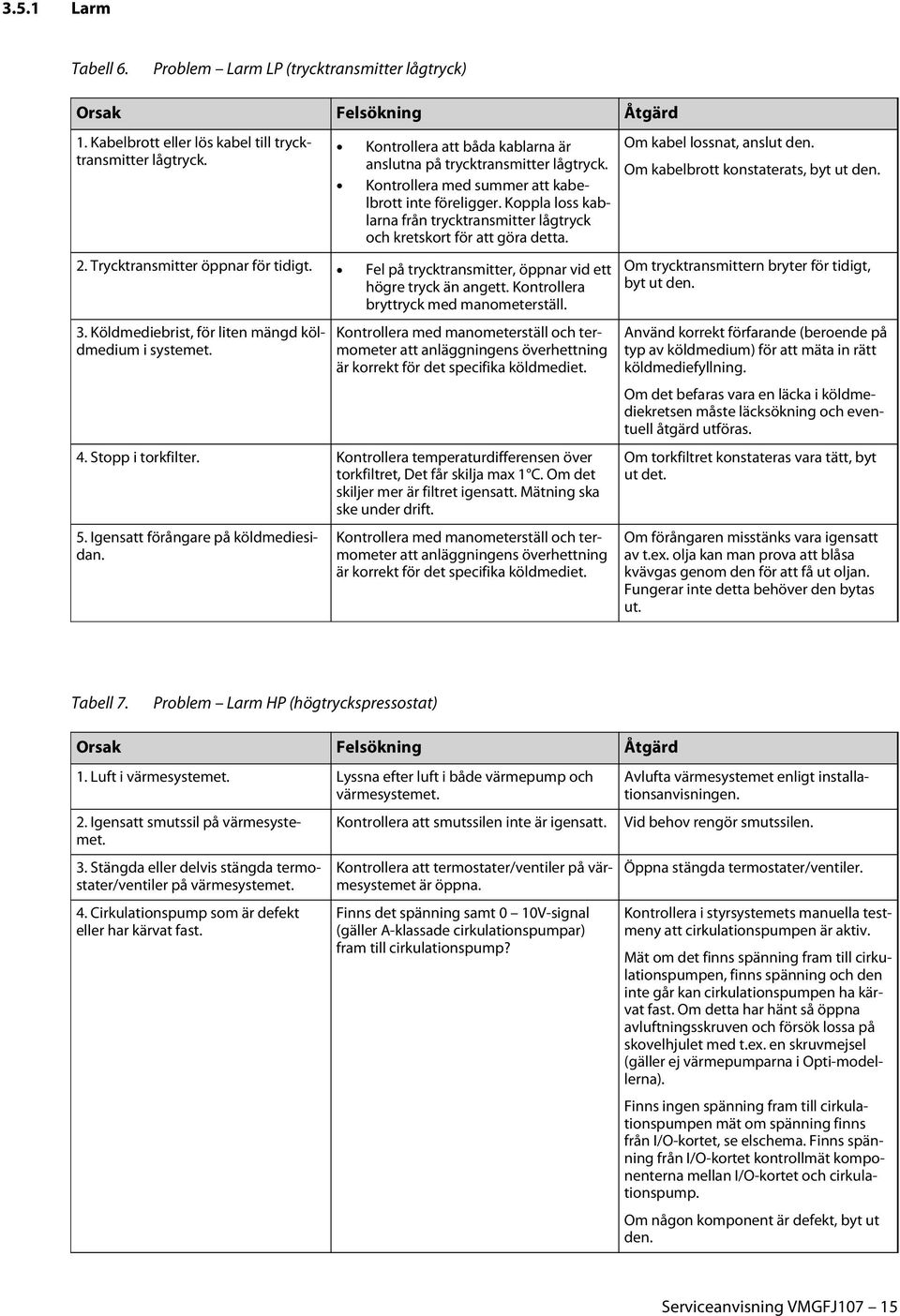

17 3.5.1 Larm Tabell 6. Problem Larm LP (trycktransmitter lågtryck) 1. Kabelbrott eller lös kabel till trycktransmitter lågtryck. Kontrollera att båda kablarna är anslutna på trycktransmitter lågtryck. Kontrollera med summer att kabelbrott inte föreligger. Koppla loss kablarna från trycktransmitter lågtryck och kretskort för att göra detta. 2. Trycktransmitter öppnar för tidigt. Fel på trycktransmitter, öppnar vid ett högre tryck än angett. Kontrollera bryttryck med manometerställ. 3. Köldmediebrist, för liten mängd köldmedium i systemet. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. 4. Stopp i torkfilter. Kontrollera temperaturdifferensen över torkfiltret, Det får skilja max 1 C. Om det skiljer mer är filtret igensatt. Mätning ska ske under drift. 5. Igensatt förångare på köldmediesidan. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. Om kabel lossnat, anslut den. Om kabelbrott konstaterats, byt ut den. Om trycktransmittern bryter för tidigt, byt ut den. Använd korrekt förfarande (beroende på typ av köldmedium) för att mäta in rätt köldmediefyllning. Om det befaras vara en läcka i köldmediekretsen måste läcksökning och eventuell åtgärd utföras. Om torkfiltret konstateras vara tätt, byt ut det. Om förångaren misstänks vara igensatt av t.ex. olja kan man prova att blåsa kvävgas genom den för att få ut oljan. Fungerar inte detta behöver den bytas ut. Tabell 7. Problem Larm HP (högtryckspressostat) 1. Luft i värmesystemet. Lyssna efter luft i både värmepump och värmesystemet. 2. Igensatt smutssil på värmesystemet. 3. Stängda eller delvis stängda termostater/ventiler på värmesystemet. 4. Cirkulationspump som är defekt eller har kärvat fast. Kontrollera att smutssilen inte är igensatt. Kontrollera att termostater/ventiler på värmesystemet är öppna. Finns det spänning samt 0 10V-signal (gäller A-klassade cirkulationspumpar) fram till cirkulationspump? Avlufta värmesystemet enligt installationsanvisningen. Vid behov rengör smutssilen. Öppna stängda termostater/ventiler. Kontrollera i styrsystemets manuella testmeny att cirkulationspumpen är aktiv. Mät om det finns spänning fram till cirkulationspumpen, finns spänning och den inte går kan cirkulationspumpen ha kärvat fast. Om detta har hänt så öppna avluftningsskruven och försök lossa på skovelhjulet med t.ex. en skruvmejsel (gäller ej värmepumparna i Opti-modellerna). Finns ingen spänning fram till cirkulationspumpen mät om spänning finns från I/O-kortet, se elschema. Finns spänning från I/O-kortet kontrollmät komponenterna mellan I/O-kortet och cirkulationspump. Om någon komponent är defekt, byt ut den. Serviceanvisning VMGFJ107 15

18 5. Avstängd huvudkran på värmesystemet. 6. Kabelbrott eller lös kabel till högtryckspressostaten. Kontrollera att huvudkranen är öppna. Kontrollera att båda kablarna är anslutna på pressostaten. Kontrollera med summer att kabelbrott inte föreligger. Koppla loss kablarna från pressotat och kretskort för att göra detta. 7. Högtryckspresostaten öppnar inte. Fel pressostat monterad. Lika högt eller högre bryttryck än högtryckspressostaten. Se märkning. Fel på pressostaten, öppnar vid ett högre tryck än angett (märktryck). Kontrollera med manometerställ. Defekt pressostat, öppnar aldrig. 8. Högtryckspressostaten öppnar för tidigt. 9. Extern systemshunt som stänger på tidsinställning. 10. Felvänd backventil eller backventil med för högt öppningstryck. Fel pressostat monterad. Lika lågt eller lägre bryttryck än driftpressostaten. Se märkning. Fel på pressostaten, öppnar vid ett lägre tryck än angett (märktryck). Kontrollera med manometerställ. Defekt pressostat, alltid öppen. Kontrollera om det i systemet finns shuntar eller ventiler som är timerstyrda som stänger ner hela eller en för stor del av värmesystemet. Kontrollera systemets flödesriktning och att backventilen är rätt vänd. Kontrollera att värmepumpens yttre tillgängligt tryck överstiger backventilens öppningstryck. 11. Stort tryckfall i värmesystem. Smuts i värmesystemet. Stängda eller delvis stängda termostater/ ventiler på värmesystemet. Underdimensionerat rörsystem. Kontrollera att VP:ns yttre tillgängliga tryck överstiger systemet tryckfall. 12. Igensatt kondensor på vattensidan. Saknas smutssil i värmesystemet finns risk för att smuts fastnar i kondensorn och den blir igensatt. Tyvärr finns det inget lätt sätt att kontrollera om kondensorn är igensatt. Man kan testa genom att låta kompressorn och cirkulationspumparna vara i drift och efter en stund kontrollera att tryckröret blir hett samt att cirkulationspumparna fungerar (för cirk.pumpar med avluftningsskruv kan man skruva ur denna och känna med en skruvmejsel om pumphjulet roterar). Mät sedan temperaturen på båda anslutningsrören till kondensorn: Om temperaturskillnaden är <3 C är kondensorn troligen igensatt. Om temperaturskillnaden är ca 3-13 C är den troligen inte igensatt. Om temperaturskillnaden är >13 C är kondensorn troligen igensatt. Öppna stängd huvudkran. Om kabel lossnat, anslut den. Om kabelbrott konstaterats, byt ut den. Om högtryckspressostaten inte öppnar, byt ut den. Om högtryckspressostaten öppnar för tidigt eller alltid är öppen, byt ut den. Man måste alltid tillse att det finns en tillräckligt stor vattenvolym för värmepumpen att jobba mot, alltså för värmepumpen att avge sin effekt till. Om backventilen är felvänd, vänd den. Om backventilen konstateras ha för högt öppningstryck, byt ut den. Vid behov rengör/spola värmesystemet. Öppna stängda termostater/ventiler. Om inte tillräcklig tryckuppsättning finns kan värmesystemet anpassas enligt systemlösning för stora tryckfall. Om kondensorn misstänks vara igensatt prova att renspola den. Fungerar inte detta behöver den bytas ut. 16 Serviceanvisning VMGFJ107

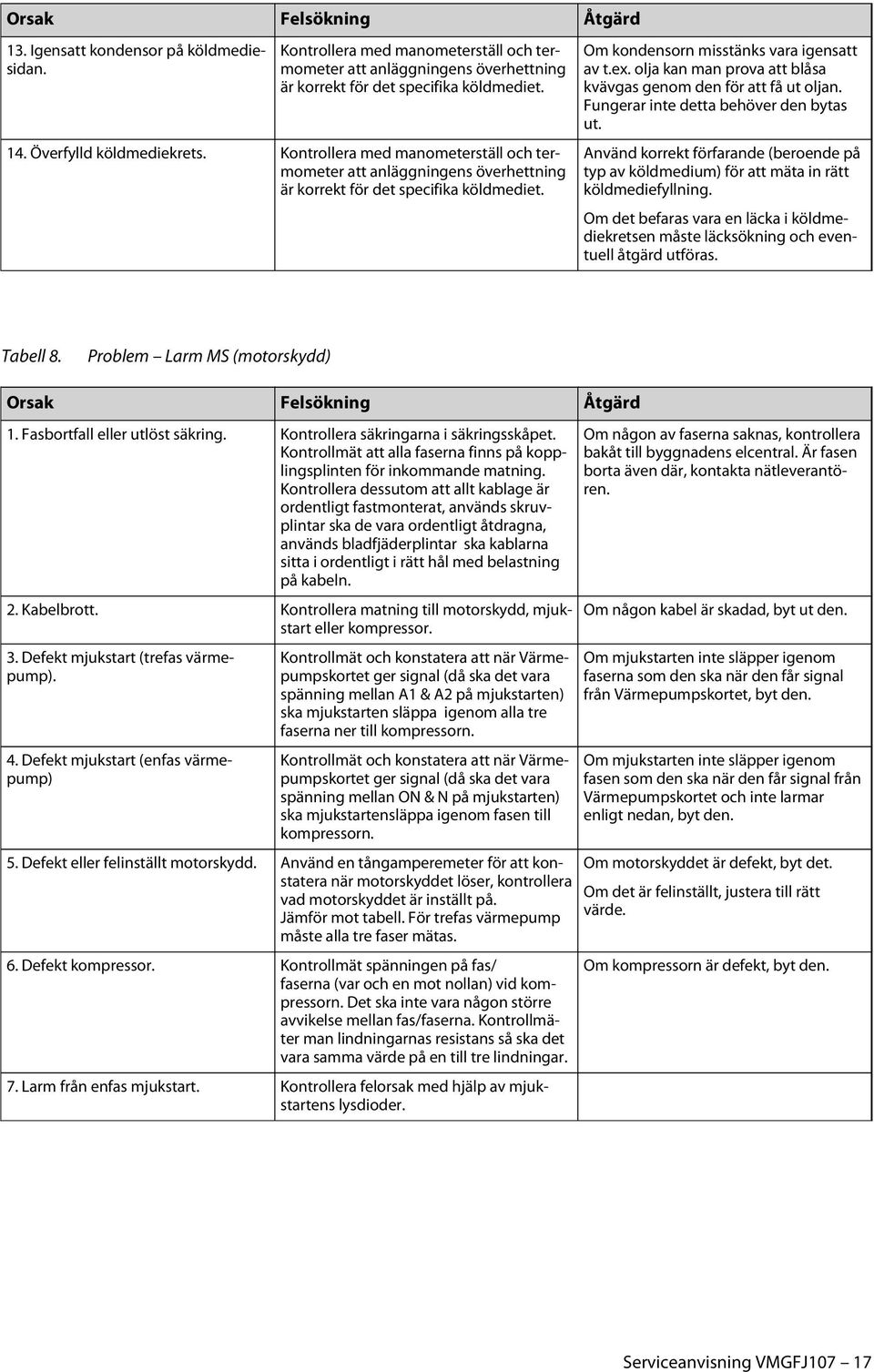

19 13. Igensatt kondensor på köldmediesidan. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. 14. Överfylld köldmediekrets. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. Om kondensorn misstänks vara igensatt av t.ex. olja kan man prova att blåsa kvävgas genom den för att få ut oljan. Fungerar inte detta behöver den bytas ut. Använd korrekt förfarande (beroende på typ av köldmedium) för att mäta in rätt köldmediefyllning. Om det befaras vara en läcka i köldmediekretsen måste läcksökning och eventuell åtgärd utföras. Tabell 8. Problem Larm MS (motorskydd) 1. Fasbortfall eller utlöst säkring. Kontrollera säkringarna i säkringsskåpet. Kontrollmät att alla faserna finns på kopplingsplinten för inkommande matning. Kontrollera dessutom att allt kablage är ordentligt fastmonterat, används skruvplintar ska de vara ordentligt åtdragna, används bladfjäderplintar ska kablarna sitta i ordentligt i rätt hål med belastning på kabeln. 2. Kabelbrott. Kontrollera matning till motorskydd, mjukstart eller kompressor. 3. Defekt mjukstart (trefas värmepump). 4. Defekt mjukstart (enfas värmepump) Kontrollmät och konstatera att när Värmepumpskortet ger signal (då ska det vara spänning mellan A1 & A2 på mjukstarten) ska mjukstarten släppa igenom alla tre faserna ner till kompressorn. Kontrollmät och konstatera att när Värmepumpskortet ger signal (då ska det vara spänning mellan ON & N på mjukstarten) ska mjukstartensläppa igenom fasen till kompressorn. 5. Defekt eller felinställt motorskydd. Använd en tångamperemeter för att konstatera när motorskyddet löser, kontrollera vad motorskyddet är inställt på. Jämför mot tabell. För trefas värmepump måste alla tre faser mätas. 6. Defekt kompressor. Kontrollmät spänningen på fas/ faserna (var och en mot nollan) vid kompressorn. Det ska inte vara någon större avvikelse mellan fas/faserna. Kontrollmäter man lindningarnas resistans så ska det vara samma värde på en till tre lindningar. 7. Larm från enfas mjukstart. Kontrollera felorsak med hjälp av mjukstartens lysdioder. Om någon av faserna saknas, kontrollera bakåt till byggnadens elcentral. Är fasen borta även där, kontakta nätleverantören. Om någon kabel är skadad, byt ut den. Om mjukstarten inte släpper igenom faserna som den ska när den får signal från Värmepumpskortet, byt den. Om mjukstarten inte släpper igenom fasen som den ska när den får signal från Värmepumpskortet och inte larmar enligt nedan, byt den. Om motorskyddet är defekt, byt det. Om det är felinställt, justera till rätt värde. Om kompressorn är defekt, byt den. Serviceanvisning VMGFJ107 17

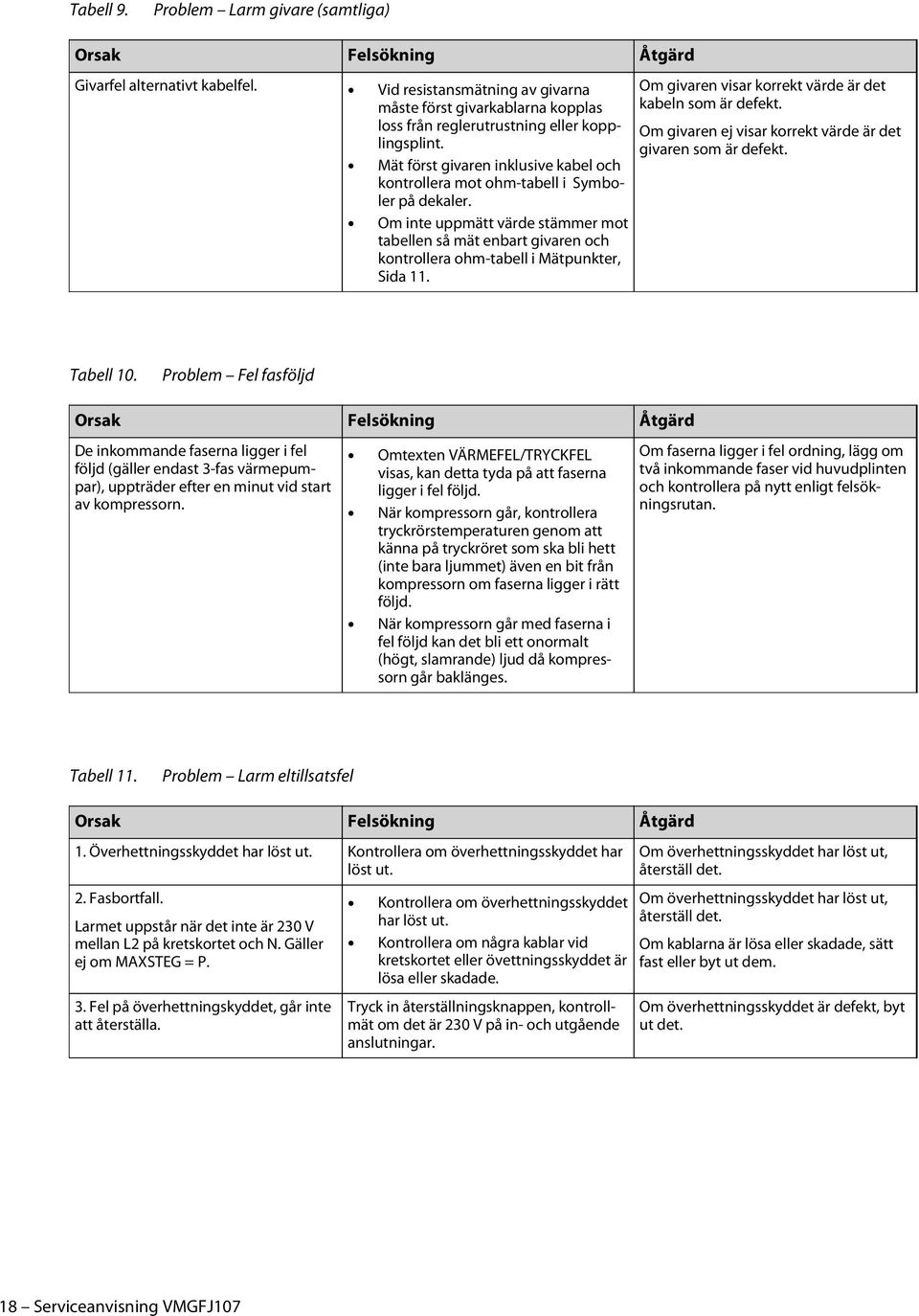

20 Tabell 9. Problem Larm givare (samtliga) Givarfel alternativt kabelfel. Vid resistansmätning av givarna måste först givarkablarna kopplas loss från reglerutrustning eller kopplingsplint. Mät först givaren inklusive kabel och kontrollera mot ohm-tabell i Symboler på dekaler. Om inte uppmätt värde stämmer mot tabellen så mät enbart givaren och kontrollera ohm-tabell i Mätpunkter, Sida 11. Om givaren visar korrekt värde är det kabeln som är defekt. Om givaren ej visar korrekt värde är det givaren som är defekt. Tabell 10. Problem Fel fasföljd De inkommande faserna ligger i fel följd (gäller endast 3-fas värmepumpar), uppträder efter en minut vid start av kompressorn. Omtexten VÄRMEFEL/TRYCKFEL visas, kan detta tyda på att faserna ligger i fel följd. När kompressorn går, kontrollera tryckrörstemperaturen genom att känna på tryckröret som ska bli hett (inte bara ljummet) även en bit från kompressorn om faserna ligger i rätt följd. När kompressorn går med faserna i fel följd kan det bli ett onormalt (högt, slamrande) ljud då kompressorn går baklänges. Om faserna ligger i fel ordning, lägg om två inkommande faser vid huvudplinten och kontrollera på nytt enligt felsökningsrutan. Tabell 11. Problem Larm eltillsatsfel 1. Överhettningsskyddet har löst ut. Kontrollera om överhettningsskyddet har löst ut. 2. Fasbortfall. Larmet uppstår när det inte är 230 V mellan L2 på kretskortet och N. Gäller ej om MAXSTEG = P. 3. Fel på överhettningskyddet, går inte att återställa. Kontrollera om överhettningsskyddet har löst ut. Kontrollera om några kablar vid kretskortet eller övettningsskyddet är lösa eller skadade. Tryck in återställningsknappen, kontrollmät om det är 230 V på in- och utgående anslutningar. Om överhettningsskyddet har löst ut, återställ det. Om överhettningsskyddet har löst ut, återställ det. Om kablarna är lösa eller skadade, sätt fast eller byt ut dem. Om överhettningsskyddet är defekt, byt ut det. 18 Serviceanvisning VMGFJ107

21 4. Fel på framledningsgivaren. Kontrollera vad framledningsgivaren visar, är det ett troligt/verkligt värde? 5. Ingen eller otillräcklig cirkulation i värmesystemet. Resistansmät givaren, kontrollera mot ohm-tabell i Mätpunkter, Sida 11. Kontrollera: Att cirkulationspumpen snurrar Att avstängningsventilerna är öppna. Att smutssilen inte är igensatt. Att ingen luft finns i värmesystemet. Om givaren är defekt, byt ut den. Cirkulationspumpen kan ha kärvat fast, om detta har hänt, öppna avluftningsskruven och försök lossa på skovelhjulet med t.ex. en skruvmejsel. Öppna stängda ventiler eller kranar. Kontrollera och vid behov rengör smutssilen. Vid behov, avlufta värmesystemet enligt installationsanvisningen. Tabell 12. Problem Larm cirkulationspump Cirkulationspumpens inbyggda larm har löst ut. (Gäller endast Opti-modellerna) Luft i värmesystemet. Cirkulationspumpen har kärvat fast? Lufta värmesystemet och TWS slingan. Om cirkulationspumpen kärvat fast finns en inbyggd skakfunktion som max 5 gånger försöker skaka loss sig själv, om den inte klarar detta kommer larmet att uppstå. Prova att bryta spänningen till värmepumpen för att få bort larmet för att sedan manuellt köra cirkulationspumpen. Om larmet återkommer upprepa proceduren några gånger. Hjälper inte detta, byt ut cirkulationspumpen. Tabell 13. Problem Driftpressostat öppen alternativt hög hetgastemperatur 1. Driftpressostaten, funktion. 1. Slå av huvudströmbrytaren till värmepumpen, vänta tills det att kompressorn har stått still i minst 15 minuter. 2. Lossa de två kablarna på pressostaten, kontrollera med summer om pressostaten är sluten. 2. Fel på tryckrörsgivare. Kontrollera vad tryckrörsgivaren visar, är det ett troligt/verkligt värde? Resistansmät tryckrörsgivaren, kontrollera mot ohm-tabell i Mätpunkter, Sida 11. Om pressostaten borde vara sluten, bygla pressostatkablarna tillfälligt och slå på spänningen till värmepumpen igen. Om indikeringen 0 (nolla) syns i displayen betyder detta att pressostaten är felfri och problemet finns i kablaget eller i kretskortet. Om i pressostaten är öppen, prova att knacka lite försiktigt med en skruvmejsel på pressostathuvudet och prova med en summer för att se om den har återslutit sig. Byt pressostaten om den verkar att kärva upprepade gånger. Om tryckrörsgivaren är defekt, byt ut den. Serviceanvisning VMGFJ107 19

22 3. För hög hetgastemperatur. Tryckrörsgivare visar mer än 140 C. Se driftdata. 4. Köldmediebrist, för liten mängd köldmedium i systemet. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. Fyrkantsymbolen visas då tryckrörstemperaturen är lika hög eller högre än maximal temperatur på tryckröret 140 C Använd korrekt förfarande (beroende på typ av köldmedium) för att mäta in rätt köldmediefyllning. Om det befaras vara en läcka i köldmediekretsen måste läcksökning och eventuell åtgärd utföras. Om inte läcksökare finns tillgänglig kan man pensla såpvatten på det misstänkta läckaget och se om det bubblar. Man kan även kolla efter olja eftersom det vid läckage brukar komma ut olja från köldmediekretsen Läckage Tabell 14. Problem Läckage vätskesidan 1. Otillräckligt dragna kopplingar. Konstatera var läckaget är. Dra kopplingen och kontrollera att det blir tätt. Om det fortfarande inte är tätt, byt hela kopplingen samt stödhylsan (enbart vid mjuka rör). 2. Defekt packning eller o-ring. Konstatera var läckaget är. Byt packningen eller o-ringen. 3. Sprucken mutter eller koppling. Konstatera var läckaget är. Byt ut mutter eller koppling. 4. Det finns ingen spilledning ansluten till säkerhetsventilen/- ventilerna. 5. Påfyllningsventil mellan inkommande kallvatten och värmesystemet är inte stängd eller läcker. Konstatera vilken säkerhetsventil som saknar spilledning. Kontrollera om det kontinuerligt kommer vatten ur säkerhetsventilen vid expansionskärlet på varma sidan. Montera spilledning enligt gällande norm. Prova att stänga påfyllningsventilen och se om det slutar droppa vatten ur säkerhetsventilen om inte, byt ut påfyllningsventilen. 6. Läckage i lödskarvar. Konstatera var läckaget är. Töm systemet på vätska, laga läckan. Om läckan är på anslutningsröret till värmeväxlaren bör även köldmediesidan tömmas. 7. Sambandsläckage i kondensorn. Kontrollera om det är köldmediebrist i anläggningen. Kontrollera med en sniffer vid säkerhetsventilen på varma sidan, öppna ventilen och kontrollera. 8. Läckage i lödskarv på varmvattenberedaren (gäller enbart DHP-AQ Maxi). 9. Sambandsläckage på plattvärmeväxlaren (gäller enbart DHP-AQ Maxi). Konstatera läckaget. Kontrollera om det är köldmediebrist i anläggningen Kontrollera med en sniffer vid säkerhetsventilen på varma sidan, öppna ventilen och kontrollera. Om kondensorn läcker, byt ut den. Om det är läckage i lödskarv, byt ut varmvattenberedaren. Om det är läckage, byt plattvärmeväxlaren. 20 Serviceanvisning VMGFJ107

23 3.5.3 Ljud Tabell 15. Problem Ljudproblem i radiatorsystem 1. Flexslangar saknas. Flexslangar ska vara monterade enligt anvisning. 2. Felaktigt monterade flexslangar. Flexslangar ska vara monterade enligt anvisning. 3. Montering/upphängning av rör. Kontrollera om vibrationer verkar fortplantas via någon av rörinfästningarna i installationen. 4. Cirkulationsljud (susande ljud i värmesystemet). Se över värmesystemet. Stängda ventiler, strypventiler, injusteringsventiler eller andra strypningar i radiatorsystemet kan orsaka cirkulationsljud. Är värmesystemet rätt injusterat flödesmässigt? Högt flöde i värmesystemet kan orsaka cirkulationsljud. 5. Knäppningar. Kontrollera att volymtank är installerad och har rätt dimension för aktuellt system, Se Installationsanvisning. Konstatera när knäppningar uppstår, i värmedrift och/eller i samband med avslutad varmvattenproduktion? Lokalisera var knäppningarna uppstår. Montera flexslangar enligt anvisning. Montera flexslangar enligt anvisning. Ta bort eller flytta infästningspunkten eller montera vibrationsisolerande infästningsdetalj. Om fel typ av ventil används för att strypa flödet, byt ut den till rätt typ. Om inte värmesystemet är rätt injusterat, utför injustering. Kan värmesystemet köras på ett lägre flöde? Man kan installera ett utjämningskärl på framledningen för att blanda ut det varma vattnet med det befintliga lite svalare vattnet innan det går ut till radiatorerna. Genomföringar i väggar, tak och golv kan man prova att smörja med silikonspray. Tabell 16. Problem Högt kompressorljud 1. Fasbortfall. Kompressorn försöker starta eller är i drift på två faser (gäller endast 3-fas värmepumpar). 1. Kontrollera att det finns spänning 400 V mellan inkommande faser på värmepumpen. 2. Finns matning in till värmpumpen, spänningsmät samtliga el-komponenter ända ner till kompressorn, se elschema. 2. Anliggande rör vibrationer. Konstatera vilket/vilka rör som orsakar problemet. 3. Kompressorfel Konstatera om kompressorn låter onormalt. Kontrollmät med voltmeter på en punkt före respektive efter mjukstarten. Mätvärdena bör ej skiljas. Kontrollera var fasbortfallet är och åtgärda. Försök att få bort anliggningen. Om kompressorn är defekt, byt den. Serviceanvisning VMGFJ107 21

24 Tabell 17. Problem Tjutande visslande ljud 1. Missljud från mjukstarten. Kontrollmät mjukstartens in- och utgående faser samt styrsignal från Värmepumpskortet, se elschema. 2. Kompressorns säkerhetsventil öppnar. Kompressorn har en inbyggd säkerhetsventil som öppnar när tryckdifferensen mellan hög- och lågtryckssida blir för stor. Ett visslande ljud kan uppstå under tryckutjämningen. Kontrollera med manometer vid vilken tryckdifferens tryckutjämningen sker. Om mjukstarten är defekt, byt den. Byt ut kompressorn om ventilen öppnar vid för lågt tryck eller då komressorn står stilla. Tabell 18. Problem Ljudproblem diverse 1. Vibrerande skyddshylsor på pressostaterna. 2. Vibrationsoljud från elinstallationen. Konstatera var vibrationsoljudet uppstår. Kontrollera om det finns elstegar eller liknande anordningar som är skruvade fast i värmepumpen och vägg. Detta kan fortplanta vibrationer och skapa oljud. Förhindra skyddshylsan att vibrera genom att använda t.ex. isoleringstejp. Utför enligt installationsanvisning Varmvatten Tabell 19. Problem Temperatur och/eller mängd 1. Defekt växelventilmotor. Kontrollera växelventilens funktion, genom manuell testkörning. 2. Kärvande växelventil. Ventilen håller inte tätt utan släpper ut varmt vatten mot radiatorerna under varmvattenproduktion. Lossa motorn och testa att stänga och öppna ventilen för hand genom att vrida axeln. 3. Luft i TWS-slinga eller yttermantel. Under varmvattenproduktion: Lyssna efter luft. Kontrollera temperaturskillnaden mellan framledning och returledning. 4. För högt ställd starttemperatur för varmvattenproduktion. 5. Givarfel, varmvattengivare. Varmvattenproduktion startas av varmvattengivaren. Kontrollera att starttemperaturen är rätt inställd. Bör ej vara ställd över fabriksinställt värde. Kontrollera vad varmvattengivaren (startgivaren) visar, är det ett troligt/verkligt värde? Resistansmät givaren, kontrollera mot ohm-tabell i.mätpunkter, Sida 11 Om motorn är defekt, byt den. Om den kärvar, byt ut mot ny. Avlufta systemet. Stor temperaturskillnad kan tyda på luft i systemet. Om startvärdet är för högt inställt, sänk det till fabriksinställt värde. Om givaren är defekt, byt ut den. 22 Serviceanvisning VMGFJ107

25 6. Stort tappflöde (>12 l/min). Kontrollera hur många liter varmvatten (ca 40 C) per minut som tappas ur kranen. Använd klocka och hink för att mäta upp tappflödet. 7. För liten varmvattenberedare i förhållande till behovet. 8. Driftpressostaten öppnar för tidigt (vid ett för lågt tryck). Varmvattenproduktion avslutas när driftpressostaten öppnar. 9. För liten växlingsyta för att överföra värmepumpens effekt till beredaren. (Gäller endast värmepumpar med separat beredare.) Hur stort är behovet och vad är beredarens kapacitet? Kontrollera bryttrycket med hjälp av manometerställ. Är det för liten växlingsyta? Är beredaren anpassad för att klara av värmepumpens effekt? 10. Värmeförlust i varmvattenledning. Öppna varmvattenkranen, mät temperaturen på utgående varmvattenrör från värmepumpen samt temperaturen på varmvattnet. Temperaturskillnaden som mäts upp mellan värmepumpen och varmvattnet visar vilken temperaturförlust man har. Exempel på orsaker till temperaturförluster: Långa vattenledningar. Oisolerade varmvattenledningar. Varmvattenledningar dragna genom kalla utrymmen. Andra orsaker som kan påverka varmvattentemperaturen: Finns blandningsventil installerad i systemet? För låg temperatur inställd på blandningsventil? Läckande blandningsventil? Fel på vattenkranen? Läck i termostatblandaren? VVC förlust. Om tappvattenflödet är större än 12 l/ min kan skiktningen i varmvattenberedaren påverkas och då försämras varmvattenkapaciteten. Förslag på åtgärder: Montera tryckreduceringsventil på inkommande kallvattenledning. Byta till blandare med lägre flöde. Anpassa tappflödet på befintlig blandare, öppna inte kranen fullt. Byt till en större beredare eller komplettera med en extra beredare. Man kan t ex. komplettera med en DWH eller en elberedare. Om pressostaten öppnar vid fel tryck, byt ut den. Utbytespressostat kan monteras på serviceuttag (schraderventil). Byt till en beredare med större växlingsyta. Om det är problem enligt någon av punkterna under felsökning, åtgärda detta. För att snabbt kontrollera att värmepumpens varmvattenproduktion fungerar som den ska kan man tappa varmvatten så att värmepumpen startar att producera varmvatten. När den är färdig, läs av temperaturen på toppgivaren och på startgivaren. Toppgivaren bör visa en temperatur runt C och startgivaren runt C. Har man efter avslutad varmvattenproduktion dessa temperaturer så tyder det på att man har rätt temperatur och volym av varmt vatten i varmvattenberedaren. Serviceanvisning VMGFJ107 23

26 3.5.5 Värmekomfort Tabell 20. Problem För kallt 1. Värmepumpens reglerdator är inte inställd/anpassad till kundens behov/ önskemål. 2. Fel driftläge inställt i värmepumpens reglerdator. 3. Givarfel, UTE/RUM/ FRAMLEDNING/ RETURLEDNING. Kontrollera inställningarna av RUM och KURVA och MAX. Kontrollera vilket driftläge som är inställt. Kontrollera vad respektive givare visar, är det ett troligt/verkligt värde? Resistansmät givaren, kontrollera mot ohm-tabell i Mätpunkter, Sida Växelventilen fast i varmvattenläge. 1. Kontrollera växelventilmotorns funktion genom manuell testkörning. Om motorn inte växlar läge vid manuell testkörning kontrollera att spänning finns fram till motorn, se elschema. 2. Ta av motorn och testa att stänga och öppna ventilen för hand genom att vrida axeln. 5. Defekt elpatron. Använd summer och kontrollera om samtliga slingor i elpatronen är hela. 6. Värmepumpen har stannat på HÖG RETUR. 7. Värmeproduktion stoppas av HYSTE- RES funktionen. Kontrollera vad det är för inställt värde på MAX RETUR i värmepumpens reglerdator. Det ska vara anpassat till anläggningens maximala framledningstemperatur och systemets temperaturdelta så att det inte bryter på för hög returledningstemperatur då den högsta framledningstemperaturen skickas ut. Kontrollera vad returledningsgivaren visar, är det ett troligt/verkligt värde? Om inte så resistansmät givarna och kontrollera mot ohmtabell i Mätpunkter, Sida 11. Om framledningstemperaturen stiger så snabbt att värmeproduktionen avbryts av HYSTERES före det att INTEGRAL når 0 så kan man få ett värmeunderskott i huset. Kontrollera om värmeproduktionen stoppas för att hysteresvärdet är för lågt inställt? (Se Installationsanvisning för fabriksinställning.) Kontrollera om värmeproduktionen stoppas för att termostater/ventiler på värmesystemet är stängda eller delvis stängda? Kontrollera om värmeproduktionen stoppas för att värmesystemet är underdimensionerat? Justera felaktiga värden i värmepumpens reglerdator. RUM = Önskad inomhustemperatur KURVA = Ska vara inställd så att den önskade inomhustemperaturen (RUM) hålls oberoende av utomhustemperaturen. MAX = Högsta börvärde på framledningen oberoende av utomhustemperaturen. Om fel driftläge är inställt, ändra till önskat driftläge. Om givaren är defekt, byt ut den. Får motorn spänning enligt elschema vid båda driftsfallen? MANUELL TEST VXV VARMVATTEN 0=Radiatorläge 1=Varmvattenläge Finns spänning fram till motorn men växlar inte läge, byt ut den. Om elpatronen är defekt, byt ut den. Om värdet för MAX RETUR inte är anpassat till systemet enligt felsökningsrutan, justera det. Om givaren är defekt, byt ut den. Prova att öka hysteresvärdet ända tills det att värmepumpen stoppar på INTEGRAL istället. Öppna termostater/ventiler på värmesystemet och kontrollera att värmepumpen stoppar på INTEGRAL. Om värmesystemet konstateras vara underdimensionerat måste systemet utökas (öka den värmeavgivande ytan). 24 Serviceanvisning VMGFJ107

27 8. Tillsatsen tillåts inte att gå in med tillräcklig effekt. För lågt värde inställt på MAXSTEG. MAXSTEG 1 = 3 kw MAXSTEG 2 = 6 kw MAXSTEG 3 = 9 kw MAXSTEG 4 = 12 kw MAXSTEG 5 = 15 kw 9. Den externa tillsatsen startar inte när värmepumpens reglerdator kallar på tillsats. 10. Stängda eller delvis stängda termostater/ventiler på värmesystemet. 11. Värmepumpen och tillsatsens totala effekt är för låg i förhållande till byggnadens effektbehov. Kontrollera inställt värde på MAXSTEG i värmepumpens reglerdator. Om extern tillsats används, kontrollera att det är rätt inkopplat genom att testköra i MANUELL TEST EXTERNTILLSATS - 1. Om den inte startar vid manuell testkörning kontrollera att startsignal/spänning kommer från värmepumpen. Se elschema. Kontrollera att termostater/ventiler på värmesystemet är öppna. Hur stort är byggnadens effektbehov? Vilken effekt har värmepumpen? Vilken effekt har tillsatsen/inställd på? 12. Underdimensionerat värmesystem. Kontrollera befintligt värmesystem. 13. Ändrade förutsättningar. Har man ökat sitt värme och/ eller varmvattenbehov? Vilken effekt är det dimensionerat för att avge vid vilken framledningstemperatur? Vilken effekt krävs för att hålla rummet varmt? Om värmepumpen har varit dimensionerad för ett visst behov och man ökar detta behov så kanske inte värmepumpen räcker till för att hålla önskad rumstemperatur. Om man ökar sin varmvattenförbrukning så kommer en större del av tiden gå åt att producera varmvatten vilket innebär mindre tid för värmeproduktion (gäller endast systemlösning 1). Vid behov, justera värdet på MAXSTEG i värmepumpens reglerdator. 230V 1-N: MAXSTEG V 3-N: MAXSTEG 1 5 MAXSTEG 1 = 3 kw MAXSTEG 2 = 6 kw MAXSTEG 3 = 9 kw MAXSTEG 4 = 12 kw (kan inte gå in då kompressorn går.) MAXSTEG 5 = 15 kw (kan inte gå in då kompressorn går.) Koppla in den externa tillsatsen enligt anvisning. Mät spänningen på I/O-kortets stift L2 Olja/El. Öppna stängda termostater/ventiler. Se till att tillgänglig effekt är minst lika stor som byggnadens effektbehov. Om värmesystemet är dimensionerat för högre framledningstemperatur än vad värmepumpen kan ge måste det anpassas genom att tex öka den värmeavgivande ytan. Om rummet kräver högre effekt än vad värmesystemet kan avge måste man utöka värmesystemet. Om värmepumpen inte klarar av behovet byt ut den till en med högre effekt eller komplettera med högre effekt på tillsats. Serviceanvisning VMGFJ107 25

28 Tabell 21. Problem För varmt 1. Värmepumpens reglerdator är inte inställd/anpassad till kundens behov/ önskemål. Kontrollera inställningarna av RUM och KURVA och MIN. 2. Givarfel, UTE/RUM/ FRAMLEDNING. Kontrollera vad respektive givare visar, är det ett troligt/verkligt värde? 3. Defekt växelventilmotor. Motorn ska beroende på driftfall ställa ventilen i respektive läge. Om den inte gör det kommer varmt vatten från beredaren blandas med radiatorvattnet. 4. Kärvande växelventil. Om ventilen inte håller tätt kommer varmt vatten från beredaren blandas med radiatorvattnet. Resistansmät givaren, kontrollera mot ohm-tabell i Mätpunkter, Sida 11. Kontrollera växelventilmotorns funktion genom manuell testkörning. Om motorn inte växlar läge vid manuell testkörning kontrollera att spänning finns fram till motorn, se elschema. Ta av motorn och testa att stänga och öppna ventilen för hand genom att vrida axeln. Justera felaktiga värden i värmepumpens reglerdator. RUM=Önskad inomhustemperatur. KURVA=Ska vara inställd så att den önskade inomhustemperaturen (RUM) hålls oberoende av utomhustemperaturen. MIN=Lägsta börvärde på framledningen oberoende av utomhustemperaturen. Om givaren är defekt, byt ut den. Får motorn spänning enligt elschema vid båda driftsfallen? MANUELL TEST VXV VARMVATTEN 0=Radiatorläge 1=Varmvattenläge Finns spänning fram till motorn växlar inte läge, byt ut den. Om trög eller sitter fast, byt ut mot ny. 26 Serviceanvisning VMGFJ107

29 Tabell 22. Problem Ojämn inomhustemperatur 1. Värmepumpens reglerdator är inte inställd/anpassad till kundens behov/ önskemål. 2. Felaktigt placerade/monterade givare. Kontrollera inställningarna av RUM och KURVA, MIN, MAX KURVA5, KURVA0, KURVA-5 och VÄRMESTOPP. Kontrollera att utegivare och eventuell rumsgivare är monterade enligt anvisning och att de är kalibrerade. Justera felaktiga värden i värmepumpens reglerdator. RUM = Önskad inomhustemperatur KURVA = Ska vara inställd så att den önskade inomhustemperaturen (RUM) hålls oberoende av utomhustemperaturen. MIN = Lägsta börvärde på framledningen oberoende av utomhustemperaturen (förutsätter att värmestopp inte gäller). MAX = Högsta börvärde på framledningen oberoende av utomhustemperaturen. KURVA5,0,-5 = Framledningstemperaturen kan justeras upp eller ner 5 C vid dessa utomhustemperaturer. VÄRMESTOPP = Stoppar all produktion av värme då utomhustemperaturen är lika med eller högre än inställt värde. För att gå ur värmestopp måste utomhustemperaturen sjunka till 3 C under inställt värde. Kontrollera att rumsgivaren är placerad på ett ställe med en jämn temperatur som är representativ för byggnaden och kalibrera den om det behövs. Undvik placering nära ytterdörrar, fönster och värmekällor. Montera utegivaren enligt anvisning och kalibrera den om det behövs. Serviceanvisning VMGFJ107 27

30 3.5.6 Övrigt Tabell 23. Problem Värmepumpen går och går men blir aldrig klar 1. Luft i värmesystemet. Lyssna efter luft i både värmepump och värmesystemet. 2. Ändrade förutsättningar. Har man ökat sitt värme och/eller varmvattenbehov? 3. Köldmediebrist, för liten mängd köldmedium i systemet. Om värmepumpen har varit dimensionerad för ett visst behov och man ökar detta behov så kanske inte värmepumpen räcker till för att hålla önskad rumstemperatur. Om man ökar sin varmvattenförbrukning så kommer en större del av tiden gå åt att producera varmvatten vilket innebär mindre tid för värmeproduktion. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. Avlufta värmesystemet enligt Installationsanvisningen. Om värmepumpen inte klarar av behovet, byt ut den till en med högre effekt eller komplettera med högre effekt på tillsats. Använd korrekt förfarande (beroende på typ av köldmedium) för att mäta in rätt köldmediefyllning. Om det befaras vara en läcka i köldmediekretsen så måste läcksökning och eventuell åtgärd utföras. Om inte läcksökare finns tillgänglig kan man pensla såpvatten på det misstänkta läckaget och se om det bubblar. Man kan även kolla efter olja eftersom det vid läckage brukar komma ut olja från köldmediekretsen. Tabell 24. Problem Går på elpatron 1. Drift TILLSATS är vald. Om detta driftläget är valt kan bara tillsatsen användas för värme- och varmvattenproduktion, inte kompressorn. 2. Kompressorn får ej gå på grund av att ett larm har uppstått. 3. Integralvärdet har nått startnivån för tillsatsen. 4. Toppvärmedrift (antilegionellafunktion) pågår. Kontrollera vilket larm som indikeras i displayen. Kontrollera vad integralvärdet ligger på i styrsystemet. Kontrollera om värmepumpen gör toppvärme. Om driftläge TILLSATS är valt och man inte önskar ha kvar det, byt till förslagsvis AUTO, då reglerar värmepumpen både kompressorn och tillsatsen. Åtgärda problemet och återställ larmet. Se Driftproblem, Sida 14. Om tillsatsen är i drift på grund av att integralvärdet har räknat ner sig till startvärdet agerar datorn som den ska, se Installationsanvisningen. för ytterligare information. Toppvärmedrift sker i samband med varmvattenproduktion med inställt intervall. Då ska kompressorn börja göra varmvatten och 2 minuter senare startas tillsatsen. Kompressorn ska sen stanna och stopptemperaturen nås med endast tillsatsen inkopplad. Här ska ingen åtgärd vidtas. 28 Serviceanvisning VMGFJ107

31 5. Värmepumpen har stannat på HÖG RETUR. 6. Kompressorn går baklänges. De inkommande faserna ligger i fel följd (gäller endast 3-fas värmepumpar). Om kompressorn går baklänges så klarar den inte att komprimera köldmediet och avger därför heller inte rätt effekt vilket leder till att styrsystemet kallar på tillsats. 7. Ändrade förutsättningar. Har man ökat sitt värme och/eller varmvattenbehov? Kontrollera vad det är för inställt värde på MAX RETUR i värmepumpens reglerdator. Det ska vara anpassat till anläggningens maximala framledningstemperatur och systemets temperaturdelta så att det inte bryter på för hög returledningstemperatur då den högsta framledningstemperaturen skickas ut. Kontrollera vad returledningsgivaren visar, är det ett troligt/verkligt värde? Om inte, resistansmät givarna och kontrollera mot ohm-tabell i Mätpunkter, Sida 11. Om texten FEL FASFÖLJD visas i displayen då värmepumpen spänningsätts (visas endast de första 10 minuterna) tyder detta på att faserna ligger i fel följd. När kompressorn går, kontrollera tryckrörstemperaturen genom att känna på tryckröret som ska bli hett (inte bara ljummet) även en bit från kompressorn om faserna ligger i rätt följd. När kompressorn går med faserna i fel följd kan det bli ett onormalt (högt, slamrande) ljud då kompressorn går baklänges. Om värmepumpen har varit dimensionerad för ett visst behov och man ökar detta behov så kanske inte värmepumpen räcker till för att hålla önskad rumstemperatur. Om man ökar sin varmvattenförbrukning så kommer en större del av tiden gå åt att producera varmvatten vilket innebär mindre tid för värmeproduktion. Om värdet för MAX RETUR inte är anpassat till systemet enligt felsökningsrutan, justera det. Om givaren är defekt, byt ut den. Om faserna ligger i fel ordning, lägg om två inkommande faser vid huvudplinten och kontrollera på nytt enligt felsökningsrutan. Om värmepumpen inte klarar av behovet byt ut den till en med högre effekt eller komplettera med högre effekt på tillsats. Tabell 25. Problem Tillsatsen är i drift men inte kompressorn 1. Drift TILLSATS är vald. Om detta driftläget är valt kan bara tillsatsen användas för värme- och varmvattenproduktion, inte kompressorn. 2. Toppvärmedrift (antilegionellafunktion) pågår. 3. Kompressorn får ej gå på grund av att ett larm har uppstått. Kontrollera om värmepumpen gör toppvärme. Kontrollera vilket larm som indikeras i displayen. Om driftläge TILLSATS är valt och man inte önskar ha det kvar, byt till förslagsvis AUTO, då reglerar värmepumpen både kompressorn och tillsatsen. Toppvärmedrift sker i samband med varmvattenproduktion med inställt intervall. Då ska kompressorn börja göra varmvatten och 2 minuter senare startas tillsatsen. Kompressorn ska sen stanna och stopptemperaturen nås med endast tillsatsen inkopplad. Här ska ingen åtgärd vidtas, detta är som det skall vara. Åtgärda problemet och återställ larmet. Serviceanvisning VMGFJ107 29
