Viktiga punkter för att inte bli blåst på vinden

Transkript

1 Viktiga punkter för att inte bli blåst på vinden Medelvindhastigheten på platsen och aktuell navhöjd (vindkartor kan ge en indikation, men inte så mycket mer) Välj inte för litet vindkraftverk. Högt torn/mast brukar vara avgörande, inte minst i landskap med träd och andra hinder. Välj ett bra vindkraftverk. CE-märkning är lagkrav. Andras erfarenheter, provresultat och offentlig driftuppföljning är värda att ta del av.

2 MIN BAKGRUND

3

4

5 ÖVERSIKT AV ENERGILÄGET

6 Total tillförsel av energi respektive el i Sverige under olika år Energi El Källa: Svensk Energi / SCB

7 Produktionskostnader i bästa fall Storskalig vindkraft: Ca 30 öre/kwh, men det är sällsynt. Intressant för att sälja el. Solceller: Ca 1 kr/kwh, på många platser! Speciellt intressant för att minska sina inköp av el och där elnät saknas. Investeringsstöd gör det ännu bättre. Småskalig vindkraft: Ca 1 kr/kwh, men det är sällsynt. Speciellt intressant där elnät saknas.

8 Mikroproduktion av el i Sverige 842 mikroproducenter, dvs kunder med anläggningar på max 43,5 kw Av dessa har 587 st solkraft, 151 vattenkraft och 111 vindkraft Tillsammans 5,45 MW installerad effekt (mer än de siffror Ny Teknik samlat in från läsarna) Källa: Ny Teknik / Svensk Energi. Undersökningen täcker 80 % av elnätsföretagen. Har själv rättat siffran 5,45 GW till 5,45 MW.

9 Ny Tekniks kartläggning av egen el

10 ALLMÄNT OM VINDKRAFT

11 Exempel: Sverige (från den tid då >90 % av vindkraftproduktionen var med i statistiken) Se

12 En utmaning för konstruktören är att turbulens ger utmattning

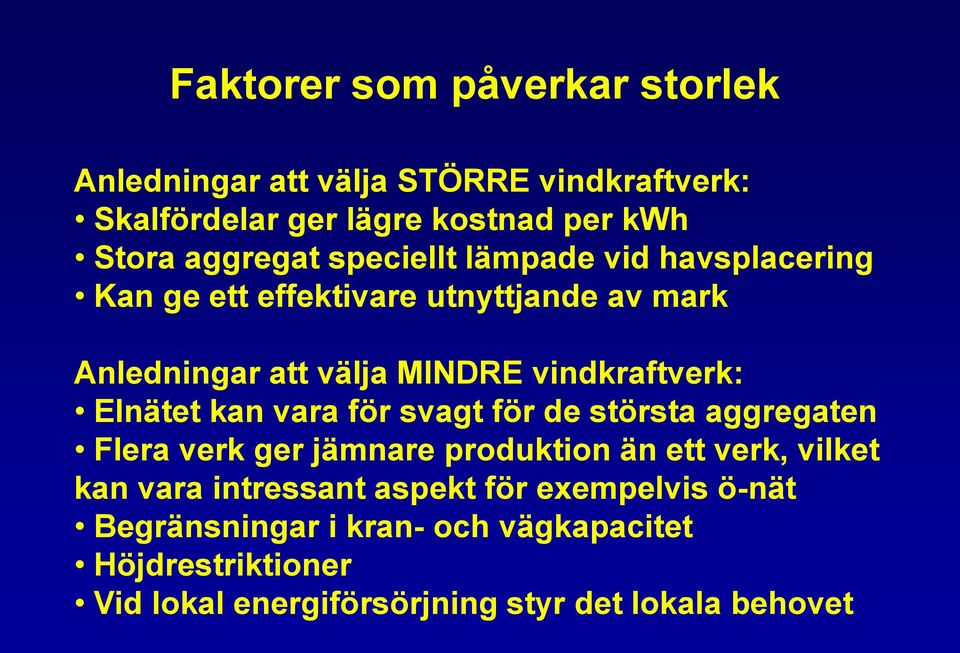

13 Faktorer som påverkar storlek Anledningar att välja STÖRRE vindkraftverk: Skalfördelar ger lägre kostnad per kwh Stora aggregat speciellt lämpade vid havsplacering Kan ge ett effektivare utnyttjande av mark Anledningar att välja MINDRE vindkraftverk: Elnätet kan vara för svagt för de största aggregaten Flera verk ger jämnare produktion än ett verk, vilket kan vara intressant aspekt för exempelvis ö-nät Begränsningar i kran- och vägkapacitet Höjdrestriktioner Vid lokal energiförsörjning styr det lokala behovet

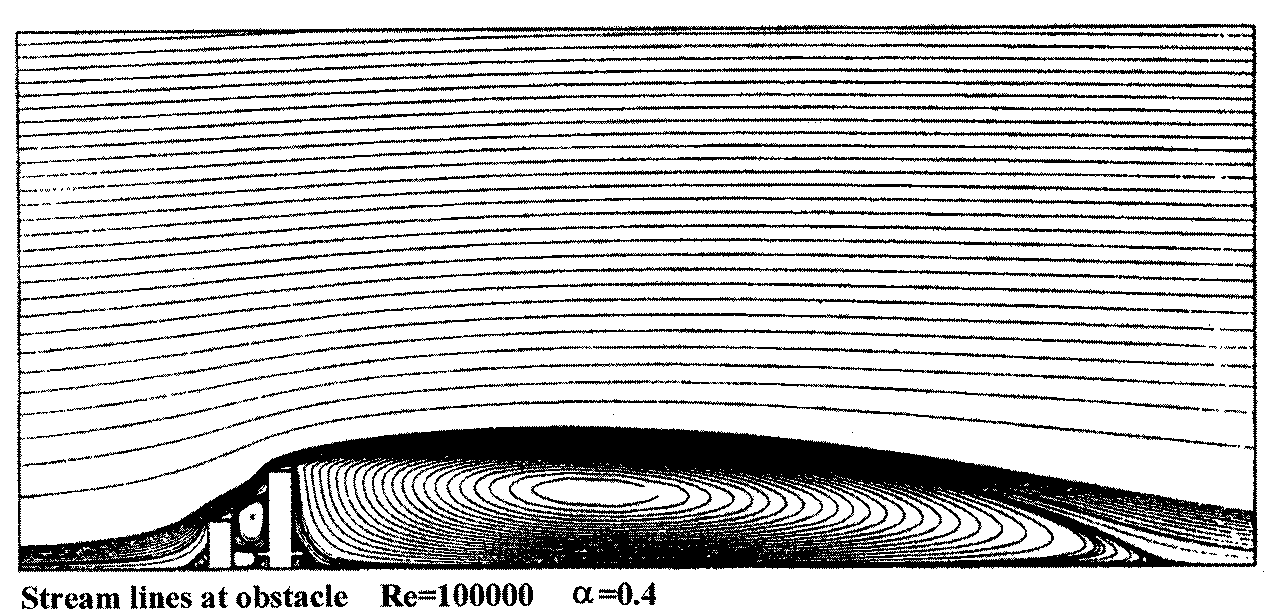

14 Ökad råhet ger sänkt hastighet nära mark

15 Hinder ger mycket turbulens Tumregel för små vindkraftverk: Rotordisken minst 10 m över hinder inom 100 m radie

16 Förberedelser innan ett vindkraftverk kan byggas (del av projektering) Inventering leta efter lämpliga platser för vindkraftverk Markupplåtelse (om inte på egen mark) Informationsmöte(n) Förstudie nätanslutning, miljökrav, produktionskalkyl, ekonomisk kalkyl, etc Detaljplanering Tillståndsansökan Om negativt resultat avbryt eller modifiera

17 Några viktiga punkter vid inventering Vindresurser (uppgifter finns t.ex. på vindkartor) Avstånd till hus Avstånd till elledning och väg Finns mast i närheten (kan ge möjlighet till billigare vindmätning, men kan också hindra ett vindkraftbygge)

18 Exempel på ljudutbredning 1 MW vindkraftverk med 102 db(a) källbuller Riktvärdet för bostäder, 40 db(a), uppnås på 400 m avstånd 56 db(a) under vindkraftverket, vilket är tystare än normalt tal, ca 65 db(a) Riktvärdet för fritidsbostäder, 35 db(a), uppnås på 650 m

19 Beräknade skuggstörningar Hus Dagar/år Max timmar/dag Medel timmar/dag Totalt timmar/år H1 26 0,23 0,18 4,7 H2 44 0,35 0,28 12,1 H3 33 0,34 0,27 8,9 H4 24 0,27 0,22 5,2 H5 22 0,30 0,24 5,3 H6 21 0,27 0,20 4,3 H7 36 0,26 0,21 7,4 H I praktiken förväntas ungefär en tredjedel av ovanstående (ibland mulet väder, vindstilla, osv).

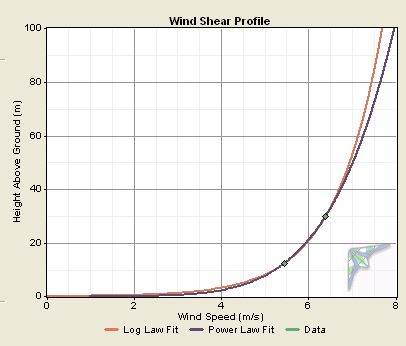

20 Vindmätningar

21 Några punkter att göra då tillstånd erhållits (forts. av projektering) Finansiering Upphandling. OBS: Projektförbedelserna måste ha gjorts på lämpligt sätt för att möjliggöra upphandling i konkurrens. Avtal, med t.ex. elförsäljningsbolag och nätoperatör Elcertifikat anmälan av vindkraftanläggningen till Energimyndigheten Bygganmälan till kommunen Byggande, besiktning Överlåtelse (ifall man inte äger anläggningen själv)

22 Exempel på ägandeformer Inventarie Aktiebolag Samfällighet (kooperativ ägandeform knuten till fastigheter) Ekonomisk förening (kooperativ ägandeform ej knuten till fastigheter)

23 Repowering

24 Nätanslutet vindkraftverk (utgår om direktdriven generator) Spänning vanligen 690 V (girsystem) Spänning t.ex. 10 kv (alternativt placerad i tornfot)

25 Vindpump

26 VINDFÖRHÅLLANDEN PÅ STORJUNGFRUN

27

28

29 Framtagen med Windographer, se

30 Ur årsrapport för vindkraftverk 2011 (prel) från som täcker 67 % av totalt producerad vindkraft i Sverige 2011

31 SKILJ PÅ EFFEKT OCH ENERGI

32 Vind-effekt-kurva

33 Exempel på diagram som visar energi

34 SMÅSKALIG VINDKRAFT

35 Exempel på IEAs konsumentmärke (prel.) Energiprestanda baserat på vindeffekt-kurva mätt enligt IEC Ljud mätt enligt IEC och deklarerat enligt IEC Hållbarhetsprov enligt IEC krävs. Att visa för vilken klass det genomförts ger en indikation på hur tuffa förhållanden aggregatet överlevt. Testrapporter görs tillgängliga på webben Rapporter ska uppfylla kraven i ISO/IEC

36 Svenska WindEn är också på gång med provningen

37 Dessutom finns nationella märkningar Reference/Rated Annual Energy är jämförbar för alla märkningar. Ljud är däremot inte alltid jämförbart! Rated Sound Level som anges av SWCC/AWEA är ljudtrycksnivå på 60 m avstånd.

38 Havererat vindkraftverk, Västergötland

39 Havererat vindkraftverk, Östergötland

40 HYBRIDSYSTEM

41 Några exempel på typer av hybridsystem Sol-vind (och batteri) för sommarstuga Sol-vind-diesel (och batteri) för hus med permanentboende Sol-diesel (och batteri) för hus med permanentboende Vind-diesel (utan batteri) för en stor ö

42 Källa: Svensk Energi Hushåll med 5000 kwh årsförbrukning och solel

43 Vindkraft producerar normalt mest under den kalla årstiden Källa: Svensk Energi

44 Tillämpningar för hybridsystem Självständig elförsörjning där elnät saknas Avbrottsfri kraft i kombination med lokal generering, främst för platser där elnätet är otillförlitligt

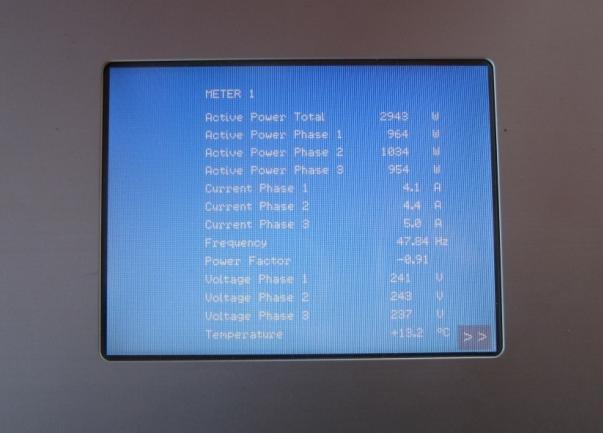

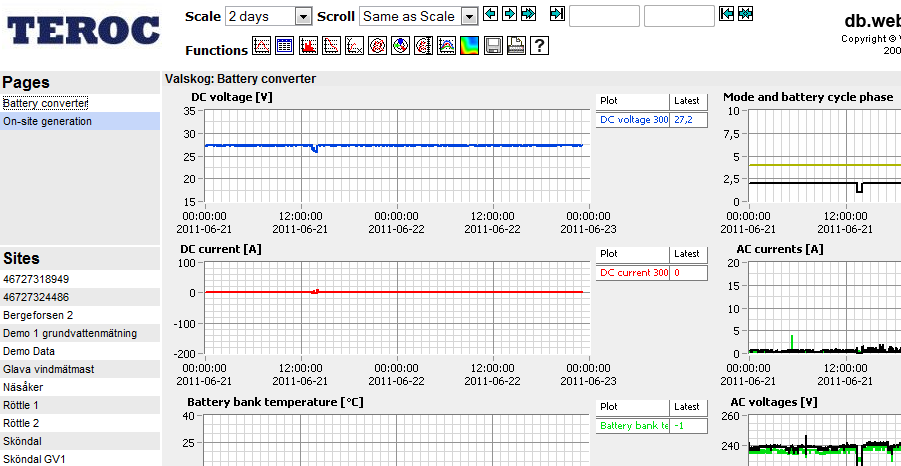

45 Exempel på användning i en byggnad med avbrottsfri kraft och nettodebitering AC bus with backup Solar PV system Meter LonMark* LonMark* Power to/from grid Transfer switch LonMark Sub-metering of tenants LonMark* High priority loads Low priority loads LonMark* + other building automation (existing profiles can be used and improved) and in the future also electric cars LonMark* Generator set for backup LonMark * LonMark functional profiles under development Battery bank with power electronics for uninterrupted power supply

46 Exempel på systemmodul som skickas i platt paket
