1 Manual Ess200 Vitec Fastighetssytem AB

2 This manual was produced using ComponentOne Doc-To-Help.

3 Innehållsförteckning Introduktion 1 Varför driftuppföljning?...1 Hur du läser handledningen...3 Online-hjälpen...4 Fönster 5 Statusraden...5 Dokumentfönster...6 Menyer och verktygsfält 7 Översikt...7 Dialogrutor 13 Allmänt...13 Tryckknapp...13 Gruppruta...13 Listruta...14 Textruta...14 Kombinationsruta...14 Alternativknapp...15 Kryssruta...15 Rullningslist...15 Datumkontroll...15 Periodlängd...16 Trädkontroll...16 Flikar...16 Inmatning 18 Mätvärden - månadsvisa...18 Inmatning av förbrukning/mätarställning...18 Exempel...18 Mätarbyte...19 Inmatningskontroll - kontroll av saknade värden...19 Glesa mätarställningar...20 Olika avläsningsdagar i samma fastighet...20 Oljepejling och tankpåfyllning...21 Uppskattat värde...22 Mätaravläsning med handdator...22 Kopiera mätdata till andra program...22 Mätvärden - årsvisa...23 Inmatning av förbrukning/mätarställning...23 Exempel...23 Manual Ess200 Innehållsförteckning iii

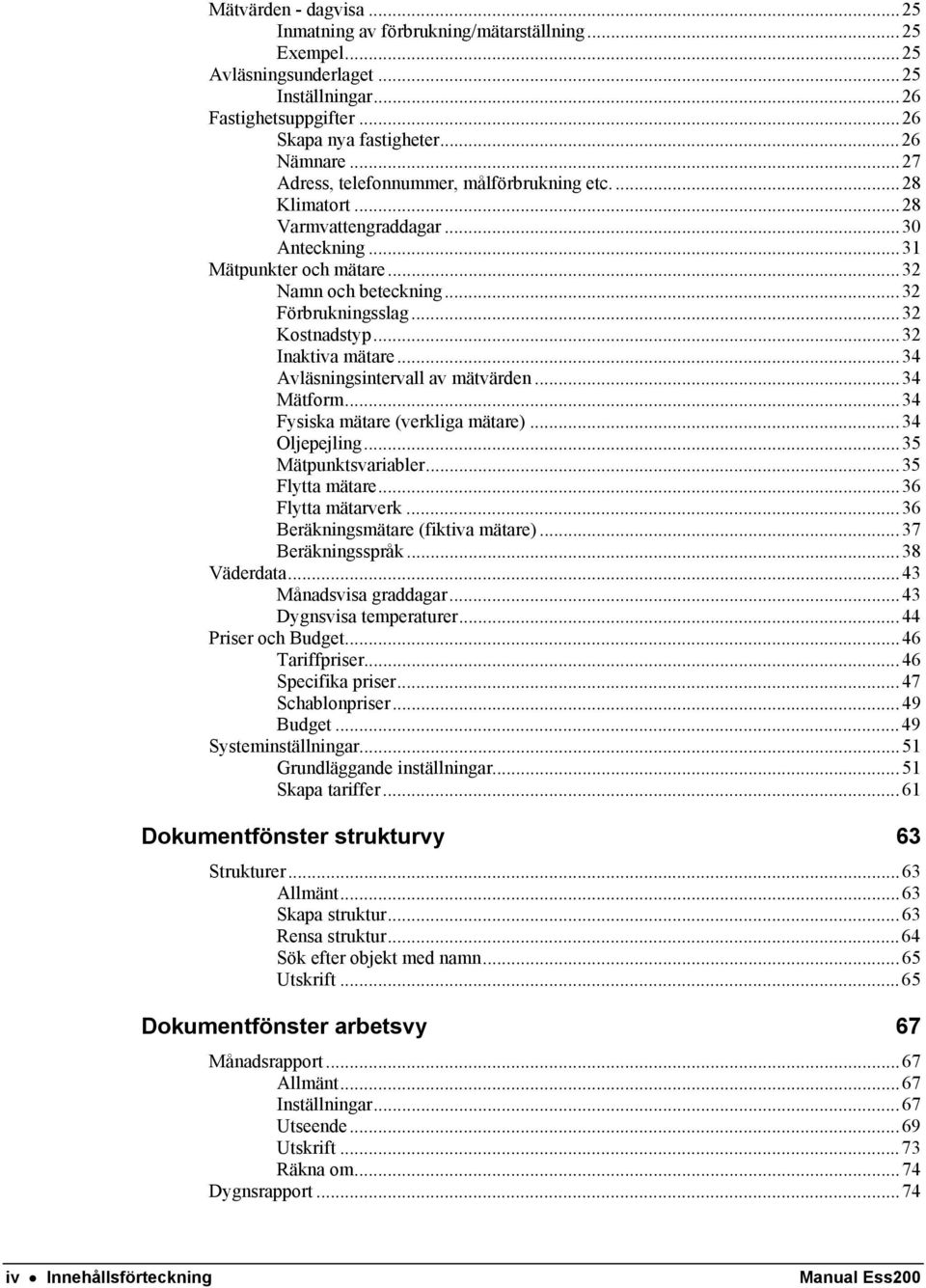

4 Mätvärden - dagvisa...25 Inmatning av förbrukning/mätarställning...25 Exempel...25 Avläsningsunderlaget...25 Inställningar...26 Fastighetsuppgifter...26 Skapa nya fastigheter...26 Nämnare...27 Adress, telefonnummer, målförbrukning etc Klimatort...28 Varmvattengraddagar...30 Anteckning...31 Mätpunkter och mätare...32 Namn och beteckning...32 Förbrukningsslag...32 Kostnadstyp...32 Inaktiva mätare...34 Avläsningsintervall av mätvärden...34 Mätform...34 Fysiska mätare (verkliga mätare)...34 Oljepejling...35 Mätpunktsvariabler...35 Flytta mätare...36 Flytta mätarverk...36 Beräkningsmätare (fiktiva mätare)...37 Beräkningsspråk...38 Väderdata...43 Månadsvisa graddagar...43 Dygnsvisa temperaturer...44 Priser och Budget...46 Tariffpriser...46 Specifika priser...47 Schablonpriser...49 Budget...49 Systeminställningar...51 Grundläggande inställningar...51 Skapa tariffer...61 Dokumentfönster strukturvy 63 Strukturer...63 Allmänt...63 Skapa struktur...63 Rensa struktur...64 Sök efter objekt med namn...65 Utskrift...65 Dokumentfönster arbetsvy 67 Månadsrapport...67 Allmänt...67 Inställningar...67 Utseende...69 Utskrift...73 Räkna om...74 Dygnsrapport...74 iv Innehållsförteckning Manual Ess200

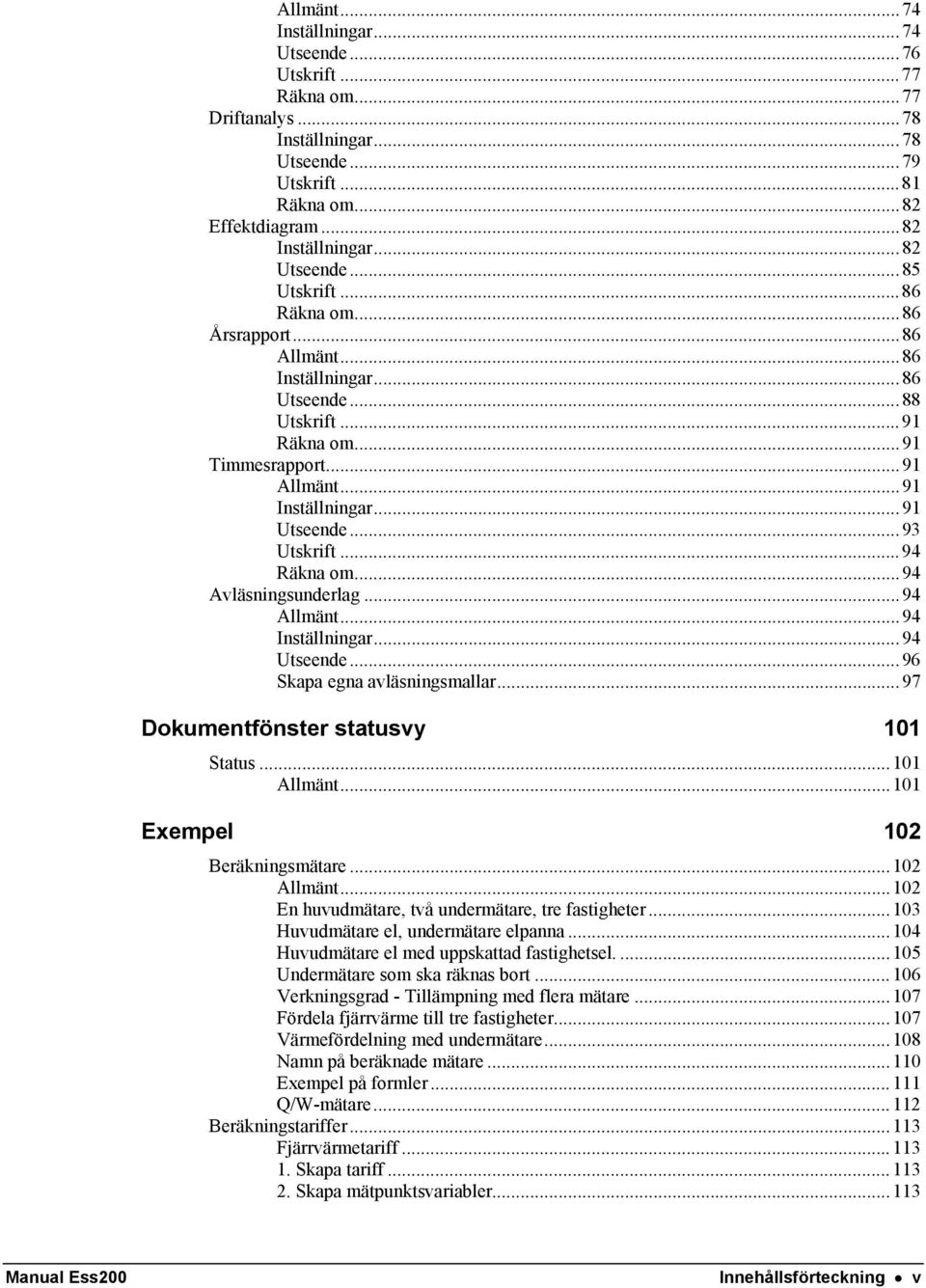

5 Allmänt...74 Inställningar...74 Utseende...76 Utskrift...77 Räkna om...77 Driftanalys...78 Inställningar...78 Utseende...79 Utskrift...81 Räkna om...82 Effektdiagram...82 Inställningar...82 Utseende...85 Utskrift...86 Räkna om...86 Årsrapport...86 Allmänt...86 Inställningar...86 Utseende...88 Utskrift...91 Räkna om...91 Timmesrapport...91 Allmänt...91 Inställningar...91 Utseende...93 Utskrift...94 Räkna om...94 Avläsningsunderlag...94 Allmänt...94 Inställningar...94 Utseende...96 Skapa egna avläsningsmallar...97 Dokumentfönster statusvy 101 Status Allmänt Exempel 102 Beräkningsmätare Allmänt En huvudmätare, två undermätare, tre fastigheter Huvudmätare el, undermätare elpanna Huvudmätare el med uppskattad fastighetsel Undermätare som ska räknas bort Verkningsgrad - Tillämpning med flera mätare Fördela fjärrvärme till tre fastigheter Värmefördelning med undermätare Namn på beräknade mätare Exempel på formler Q/W-mätare Beräkningstariffer Fjärrvärmetariff Skapa tariff Skapa mätpunktsvariabler Manual Ess200 Innehållsförteckning v

6 3. Mata in variablers värde Mata in tariffpriser med beräknad fast kostnad Årsfördela energimätare Strukturer Allmänt Geografisk struktur med en mellannivå Maskiniststruktur med flera mellannivåer Egna avläsningsmallar Beräkningsgrunder 121 Graddagskorrigering Korrigering för avläsningstillfället Hög precision Snabb Beräkning av förbrukningskostnader Aktuellt års kostnader Budget Lagd budget Automatisk budget Budget för oljepejling Oljepejling Förbrukningar vid oljepejling Kostnader vid oljepejling Effektdiagram Effektvärden Medeltemperatur Linjär regression Maximal effekt P DUT och P DUTAREA Fastighetens "k-värde" Driftanalys Budgetförbrukning/Målförbrukning Mål i rapporter Arbetsgång i rapporter Prognoser Summering av ytor Blandade bränsleslag Gas Olja INI-filen [ESS3] [Structure] [REPORT] [KORRFAKTOR] [STRÄNGAR] [Ess3AddOn] [AddOnPath] [BBSGRADDAG] [HANDHELDCOMP] Flytta ESS 200 till ny dator Säkerhetskopiering 147 Allmänt Säkerhetskopiera Återställ vi Innehållsförteckning Manual Ess200

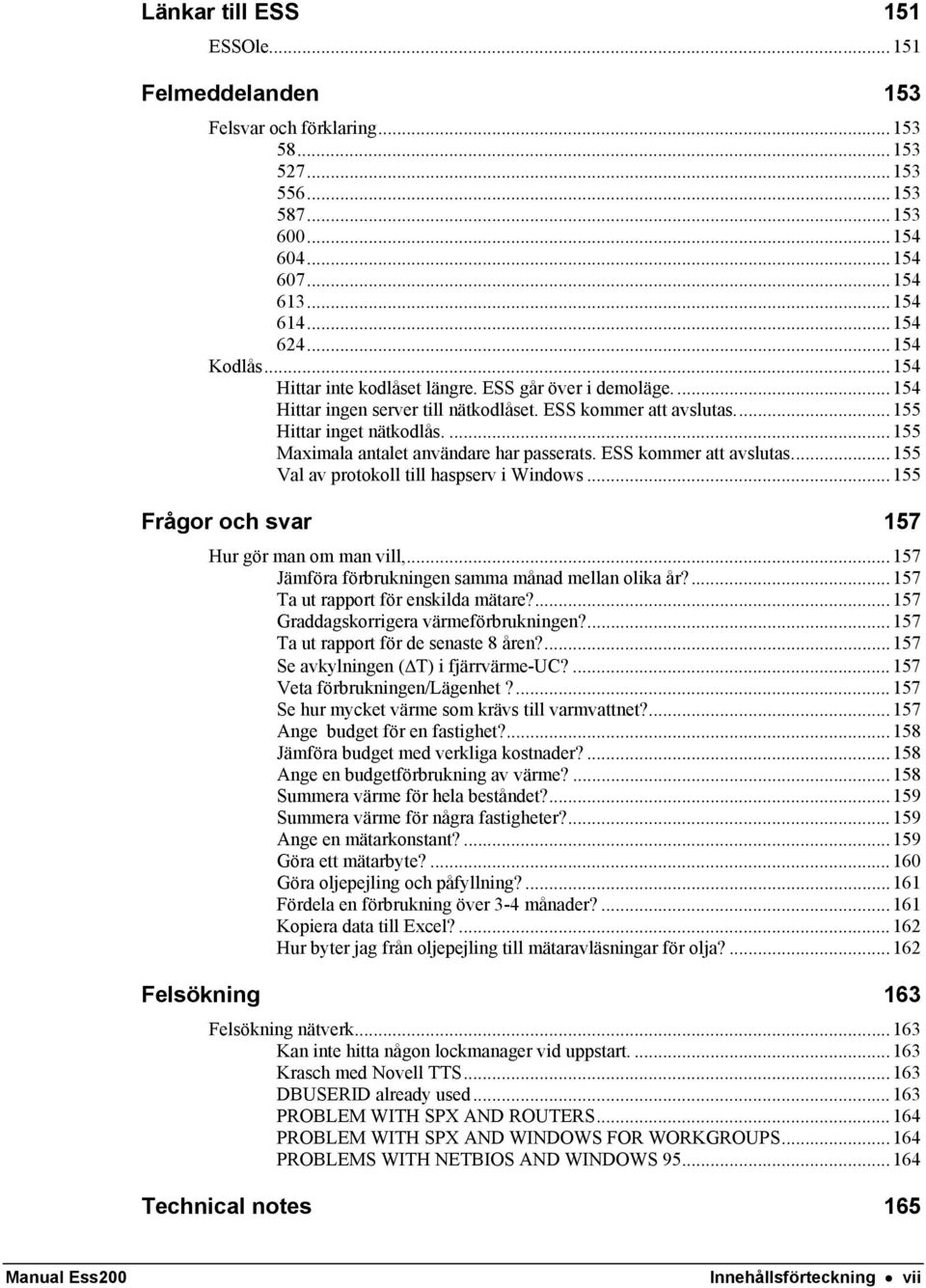

7 Länkar till ESS 151 ESSOle Felmeddelanden 153 Felsvar och förklaring Kodlås Hittar inte kodlåset längre. ESS går över i demoläge Hittar ingen server till nätkodlåset. ESS kommer att avslutas Hittar inget nätkodlås Maximala antalet användare har passerats. ESS kommer att avslutas Val av protokoll till haspserv i Windows Frågor och svar 157 Hur gör man om man vill, Jämföra förbrukningen samma månad mellan olika år? Ta ut rapport för enskilda mätare? Graddagskorrigera värmeförbrukningen? Ta ut rapport för de senaste 8 åren? Se avkylningen ( T) i fjärrvärme-uc? Veta förbrukningen/lägenhet? Se hur mycket värme som krävs till varmvattnet? Ange budget för en fastighet? Jämföra budget med verkliga kostnader? Ange en budgetförbrukning av värme? Summera värme för hela beståndet? Summera värme för några fastigheter? Ange en mätarkonstant? Göra ett mätarbyte? Göra oljepejling och påfyllning? Fördela en förbrukning över 3-4 månader? Kopiera data till Excel? Hur byter jag från oljepejling till mätaravläsningar för olja? Felsökning 163 Felsökning nätverk Kan inte hitta någon lockmanager vid uppstart Krasch med Novell TTS DBUSERID already used PROBLEM WITH SPX AND ROUTERS PROBLEM WITH SPX AND WINDOWS FOR WORKGROUPS PROBLEMS WITH NETBIOS AND WINDOWS Technical notes 165 Manual Ess200 Innehållsförteckning vii

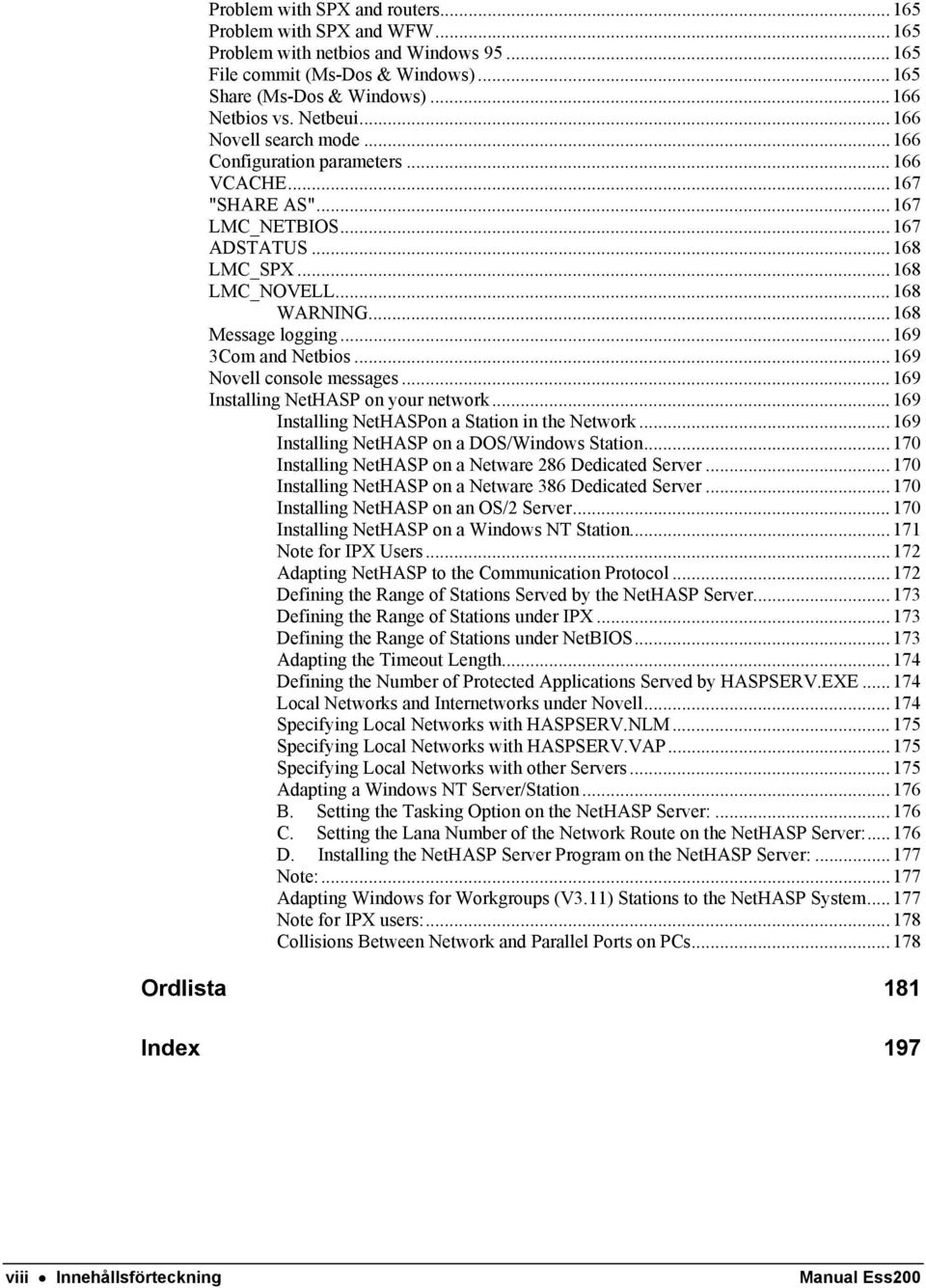

8 Problem with SPX and routers Problem with SPX and WFW Problem with netbios and Windows File commit (Ms-Dos & Windows) Share (Ms-Dos & Windows) Netbios vs. Netbeui Novell search mode Configuration parameters VCACHE "SHARE AS" LMC_NETBIOS ADSTATUS LMC_SPX LMC_NOVELL WARNING Message logging Com and Netbios Novell console messages Installing NetHASP on your network Installing NetHASPon a Station in the Network Installing NetHASP on a DOS/Windows Station Installing NetHASP on a Netware 286 Dedicated Server Installing NetHASP on a Netware 386 Dedicated Server Installing NetHASP on an OS/2 Server Installing NetHASP on a Windows NT Station Note for IPX Users Adapting NetHASP to the Communication Protocol Defining the Range of Stations Served by the NetHASP Server Defining the Range of Stations under IPX Defining the Range of Stations under NetBIOS Adapting the Timeout Length Defining the Number of Protected Applications Served by HASPSERV.EXE Local Networks and Internetworks under Novell Specifying Local Networks with HASPSERV.NLM Specifying Local Networks with HASPSERV.VAP Specifying Local Networks with other Servers Adapting a Windows NT Server/Station B. Setting the Tasking Option on the NetHASP Server: C. Setting the Lana Number of the Network Route on the NetHASP Server: D. Installing the NetHASP Server Program on the NetHASP Server: Note: Adapting Windows for Workgroups (V3.11) Stations to the NetHASP System Note for IPX users: Collisions Between Network and Parallel Ports on PCs Ordlista 181 Index 197 viii Innehållsförteckning Manual Ess200

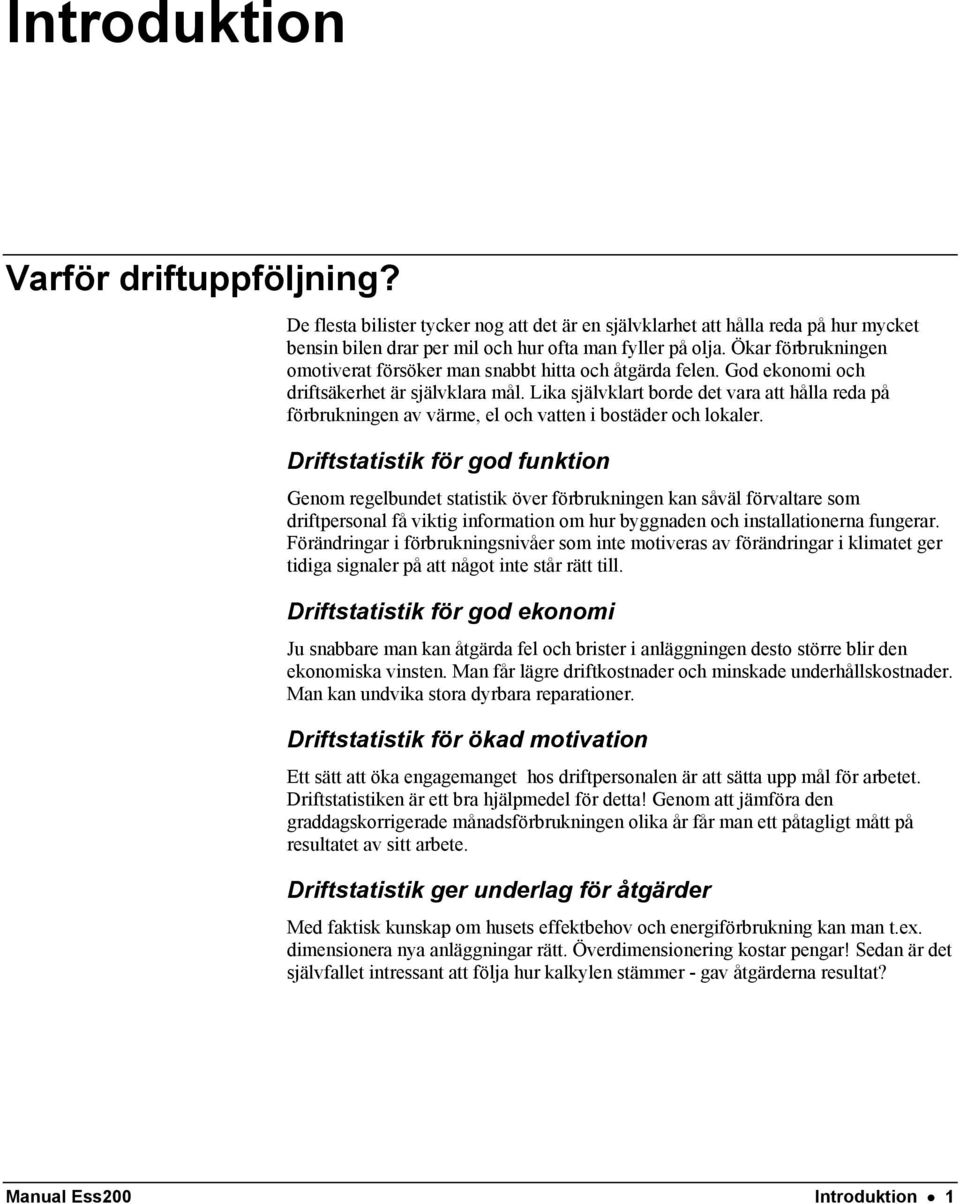

9 Introduktion Varför driftuppföljning? De flesta bilister tycker nog att det är en självklarhet att hålla reda på hur mycket bensin bilen drar per mil och hur ofta man fyller på olja. Ökar förbrukningen omotiverat försöker man snabbt hitta och åtgärda felen. God ekonomi och driftsäkerhet är självklara mål. Lika självklart borde det vara att hålla reda på förbrukningen av värme, el och vatten i bostäder och lokaler. Driftstatistik för god funktion Genom regelbundet statistik över förbrukningen kan såväl förvaltare som driftpersonal få viktig information om hur byggnaden och installationerna fungerar. Förändringar i förbrukningsnivåer som inte motiveras av förändringar i klimatet ger tidiga signaler på att något inte står rätt till. Driftstatistik för god ekonomi Ju snabbare man kan åtgärda fel och brister i anläggningen desto större blir den ekonomiska vinsten. Man får lägre driftkostnader och minskade underhållskostnader. Man kan undvika stora dyrbara reparationer. Driftstatistik för ökad motivation Ett sätt att öka engagemanget hos driftpersonalen är att sätta upp mål för arbetet. Driftstatistiken är ett bra hjälpmedel för detta! Genom att jämföra den graddagskorrigerade månadsförbrukningen olika år får man ett påtagligt mått på resultatet av sitt arbete. Driftstatistik ger underlag för åtgärder Med faktisk kunskap om husets effektbehov och energiförbrukning kan man t.ex. dimensionera nya anläggningar rätt. Överdimensionering kostar pengar! Sedan är det självfallet intressant att följa hur kalkylen stämmer - gav åtgärderna resultat? Manual Ess200 Introduktion 1

10 Driftstatistik för budget och fakturering Utan kunskap om hur mycket el, värme och vatten som förbrukas blir det svårt att göra en bra budget. Att bara använda tidigare års kostnader leder lätt till fel i tider då priserna förändras snabbt. I de fall kostnaderna för el, värme och vatten ska betalas av hyresgästen är det helt nödvändigt med en driftstatistik för att få ett rättvisande underlag för faktureringen. 2 Introduktion Manual Ess

11 Hur du läser handledningen Handledningen tar upp och beskriver de funktioner som finns i ESS 200. Alla dialogrutor som du möter i systemet finns beskrivna här. Handledningen har ingen möjlighet att täcka in samtliga tänkbara kombinationer av systemets funktioner, men ger en anvisning vad gäller de vanligast förekommande momenten. Om du söker något speciellt bör du först försöka använda index eller innehållsförteckning. När man arbetar med Windows är det vissa moment som är vanliga; Moment Förklaring Klicka Dubbelklicka Maximera fönster innebär att man med pekverktyget (musen) trycker ner den vänstra tryckknappen. innebär att man trycker ner samma knapp två gånger i snabb följd. innebär att man trycker på den uppåtriktade pil som finns i fönstrets övre högra hörn. Fönstret fyller då hela ytan. I Windows95 trycker man på fyrkanten. När vi i löpande text hänvisar med fetstil som Arkiv, Nytt fönster syftar vi på ett menyval i menyraden. Alternativet efter kommatecknet är ett underval till det första (Arkiv). Om du stöter på menyval som är gråat betyder det att de inte kan aktiveras från den del av programmet där du just då är. Det aktiva fönstret har en markerad ram och ligger oftast längst ut mot användaren. Understrykningen i ordet syftar på att man kan använda Alt-knappen på tangentbordet tillsammans med bokstaven som är understruken för att få samma funktion. Tryckknappar hänvisar vi till med kursiverad stil, t.ex. Ny Fastighet. ESS har en generell databas som gör det möjligt att skapa andra beräkningar, sammanställningar och summeringar än de som redan finns förberedda. Du kan också exportera förbrukningar och beräknade kostnader till andra system. Om du önskar dig någon funktion som inte idag finns inbyggd i systemet så är du välkommen att höra av dig till våra systemkonstruktörer. Möjligheter finns också att kombinera ESS 200 med de flesta av de styr &övervakningssystem som finns på marknaden. Manual Ess Introduktion 3

12 Online-hjälpen Via online-hjälpen har du tillgång till hela den skrivna manualen i elektronisk form. Den kan du använda dig av när du är inne i ESS för att snabbt få hjälp. I hjälptexten finns länkar som du klickar på för att enkelt komma till ett visst avsnitt i Onlinehjälpen, eller få förklaring på termer. Du når hjälpfunktionen genom att välja? längst till höger på menyraden. Under Innehåll finns innehållsförteckningen. Vill du söka på ett nyckelord, välj Sök. Vill du lära dig mer om hur Windows hjälpsystem fungerar, välj Hjälp om Hjälp. Notera också att du kan göra utskrifter direkt från Online-hjälpen. Här finns också valet?, Om ESS 200. Se Figur 1. Figur 1 Om ESS 200 Här står ESS-programmets versionsnummer, copyright, information, aktuell version av kodlås o.s.v. När du läst klart, tryck OK. 4 Introduktion Manual Ess

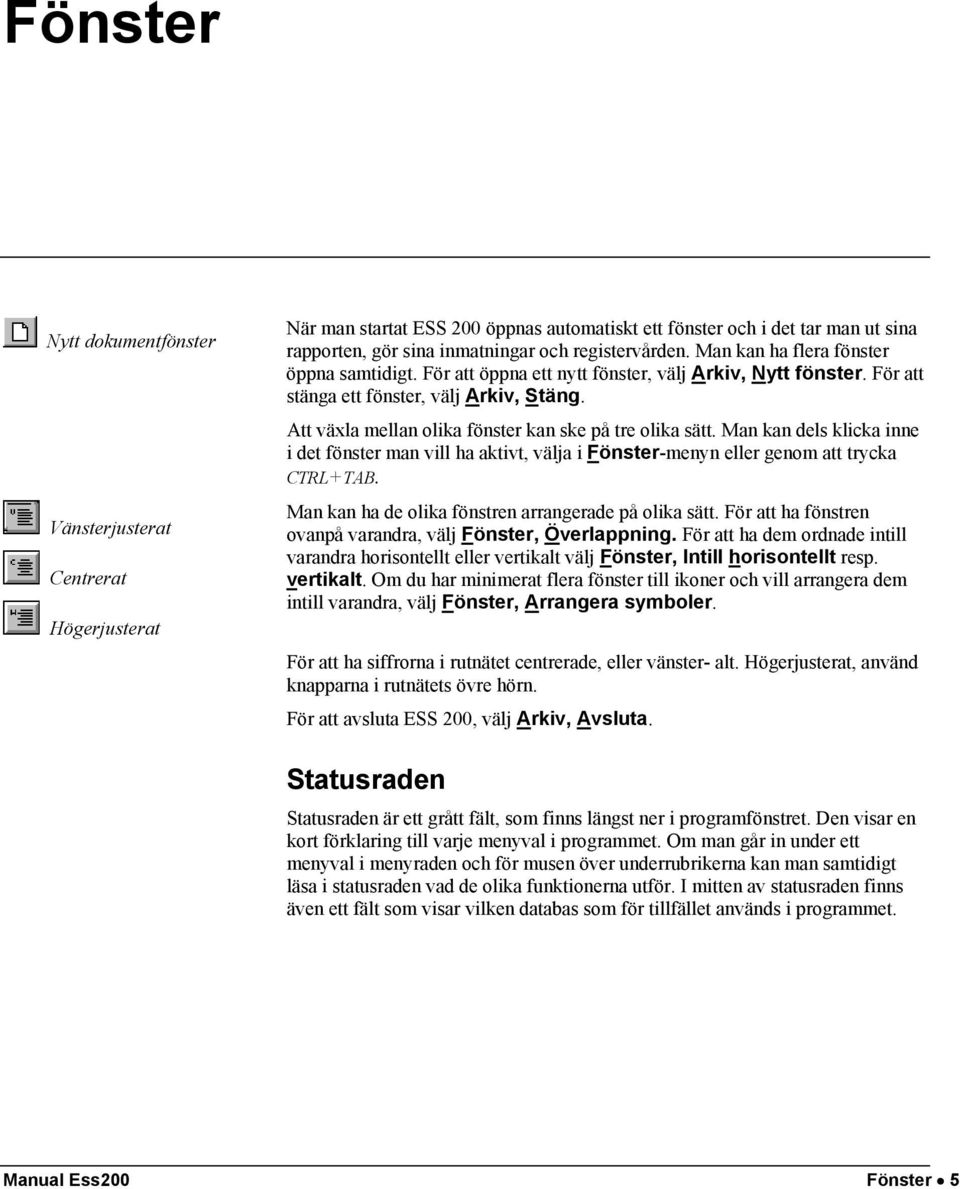

13 Fönster Nytt dokumentfönster Vänsterjusterat Centrerat Högerjusterat När man startat ESS 200 öppnas automatiskt ett fönster och i det tar man ut sina rapporten, gör sina inmatningar och registervården. Man kan ha flera fönster öppna samtidigt. För att öppna ett nytt fönster, välj Arkiv, Nytt fönster. För att stänga ett fönster, välj Arkiv, Stäng. Att växla mellan olika fönster kan ske på tre olika sätt. Man kan dels klicka inne i det fönster man vill ha aktivt, välja i Fönster-menyn eller genom att trycka CTRL+TAB. Man kan ha de olika fönstren arrangerade på olika sätt. För att ha fönstren ovanpå varandra, välj Fönster, Överlappning. För att ha dem ordnade intill varandra horisontellt eller vertikalt välj Fönster, Intill horisontellt resp. vertikalt. Om du har minimerat flera fönster till ikoner och vill arrangera dem intill varandra, välj Fönster, Arrangera symboler. För att ha siffrorna i rutnätet centrerade, eller vänster- alt. Högerjusterat, använd knapparna i rutnätets övre hörn. För att avsluta ESS 200, välj Arkiv, Avsluta. Statusraden Statusraden är ett grått fält, som finns längst ner i programfönstret. Den visar en kort förklaring till varje menyval i programmet. Om man går in under ett menyval i menyraden och för musen över underrubrikerna kan man samtidigt läsa i statusraden vad de olika funktionerna utför. I mitten av statusraden finns även ett fält som visar vilken databas som för tillfället används i programmet. Manual Ess200 Fönster 5

14 Dokumentfönster I ESS 200 arbetar man i ett och samma fönster hela tiden. I detta fönster har man att möjlighet att sköta registervården samt alla inmatningar och rapporter på ett mera objektsstyrt sätt. Fönstret består av tre vyer, där strukturvyn längst till vänster bestämmer vilket objekt man vill jobba med för tillfället. I arbetsvyn uppe till höger finns ett antal flikar innehållande rapporter och inmatningar av olika slag, och i statusvyn nere till höger redovisas statusinformation från t.ex. den senast genererade rapporten. Figur 2 Dokumentfönster - exempel 6 Fönster Manual Ess

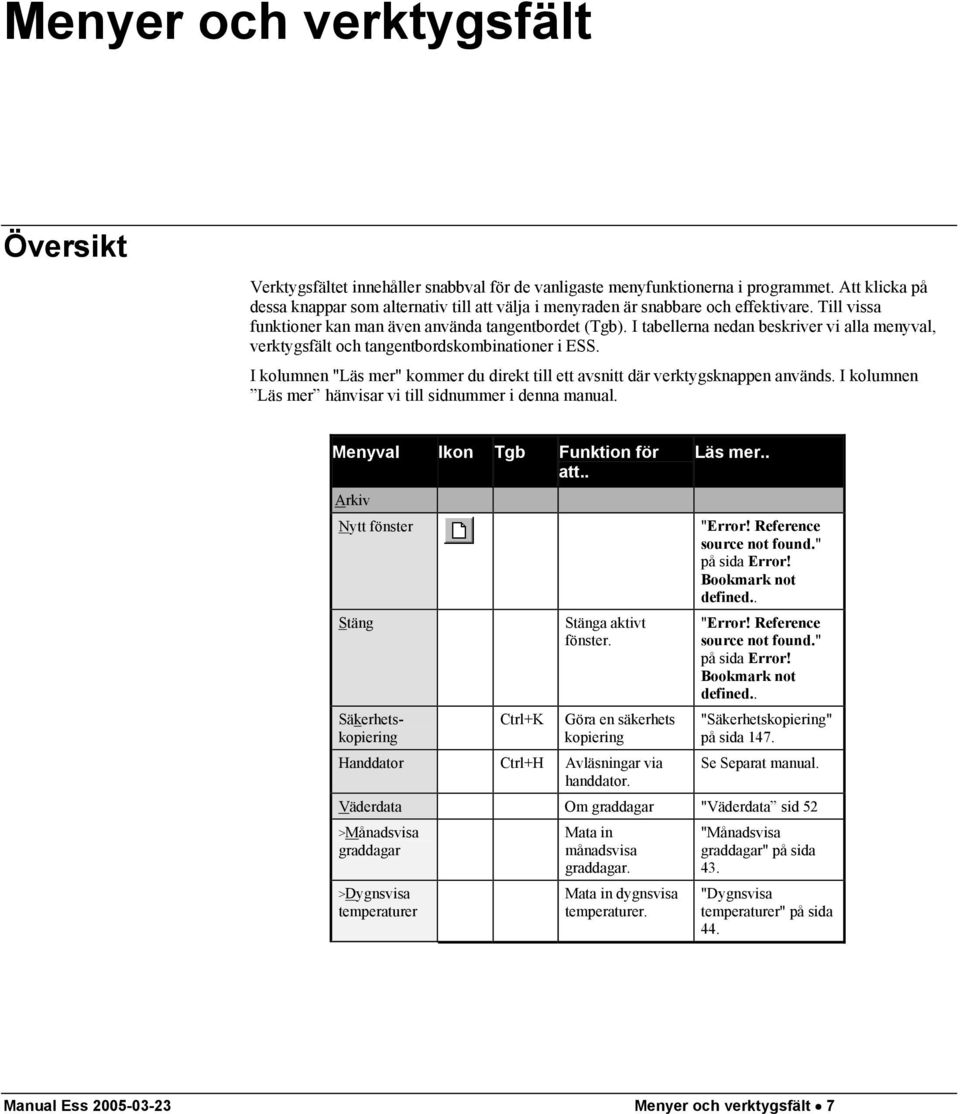

15 Menyer och verktygsfält Översikt Verktygsfältet innehåller snabbval för de vanligaste menyfunktionerna i programmet. Att klicka på dessa knappar som alternativ till att välja i menyraden är snabbare och effektivare. Till vissa funktioner kan man även använda tangentbordet (Tgb). I tabellerna nedan beskriver vi alla menyval, verktygsfält och tangentbordskombinationer i ESS. I kolumnen "Läs mer" kommer du direkt till ett avsnitt där verktygsknappen används. I kolumnen Läs mer hänvisar vi till sidnummer i denna manual. Menyval Ikon Tgb Funktion för att.. Arkiv Nytt fönster Stäng Säkerhetskopiering Ctrl+K Stänga aktivt fönster. Göra en säkerhets kopiering Handdator Ctrl+H Avläsningar via handdator. Läs mer.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Säkerhetskopiering" på sida 147. Se Separat manual. Väderdata Om graddagar "Väderdata sid 52 >Månadsvisa graddagar >Dygnsvisa temperaturer Mata in månadsvisa graddagar. Mata in dygnsvisa temperaturer. "Månadsvisa graddagar" på sida 43. "Dygnsvisa temperaturer" på sida 44. Manual Ess Menyer och verktygsfält 7

16 Menyval Ikon Tgb Funktion för att.. Arkiv Tariffpriser Specifika priser Schablonpris Definiera tarifferna Ange priser specifika för enskilda mätare Läs mer.. "Tariffpriser" på sida 46. "Specifika priser" på sida 47. "Schablonpris" på sida 33. Budget Lägga budget "Budget" på sida 49. Ange schablonpriser Mätarfabrikat Förhandsgranska Skrivarinställning Skriv ut Definiera mätartyper Förhandsgranska innan utskrift i dokumentfönster Inställningar till skrivare i dokumentfönster Skriva ut Fasta Data eller rapporter "Fysiska mätare (verkliga mätare)" på sida 34. "Error! Reference source not found." på sida Error! Bookmark not defined.. Avsluta Avsluta ESS 200 "Error! Reference source not found." på sida Error! Bookmark not defined.. System >Klimatorter >Flytta mätpunkter >Skapa tariffer >Inställningar Definiera systemets klimatorter Flytta en mätare från en fastighet till en annan Skapa tariffer "Klimatort" på sida 28. "Flytta mätare" på sida 36. Redigera systeminställningar Skapa tariffer på sida 61. "Mätpunktsvariabler" på sida Menyer och verktygsfält Manual Ess200

17 Menyval Ikon Tgb Funktion för att.. Redigera Sök objekt F3 Sök objekt Läs mer.. Kopiera Kopiera tabell. "Error! Reference source not found." på sida Error! Bookmark not defined.. Markera allt Inmatning Ny fastighet Fastighetsinformation Visa Förbrukning Visa Mätarställning Årsvis inmatning Månadsvis inmatning Dagvis inmatning Föreslå värde Uppskattat värde Fördela mätarställning Ctrl+F Ctrl+M Ctrl+V Ctrl+L Skapa en ny fastighet Redigera fastighetsdata Mata in förbrukning Mata in mätarställningar Fördela förbrukning över flera månader. Mata in månadsvis förbrukn./ mätarställning Mata in dagvis förbrukn./mätarställning Markera avläsning som uppskattad Fördela mätarställningar Påfyllning Ctrl+P Ange uppgifter om påfyllning "Mätvärden - månadsvisa" på sida 18. "Mätvärden - månadsvisa" på sida 18. "Mätvärden - årsvisa" på sida 23. "Mätvärden - månadsvisa" på sida 18. "Mätvärden - dagvisa" på sida 25. Uppskattat värde "Glesa mätarställningar" sidan 20. "Påfyllningar" på sida 21. Manual Ess Menyer och verktygsfält 9

18 Menyval Ikon Tgb Funktion för att.. Inmatning forts. Specifikt datum Ctrl+D Ändra avläsningsdatum Mätarbyte Ctrl+B Ange start + slutavläsning för mätarbyte Anteckning Inmatningsk ontroll Rapport Inställning Visa kommentar Första sidan Föregående sida Nästa sida Sista sidan Lägg till anteckning på en mätarställning eller förbrukning Kontrollera mätare med saknad förbrukning Ta fram rapportinställningarna Visa de kommentarer som finns inom rapportperioden Gå till första sidan i rapporter med mer än en sida Gå till föregående sida i rapporter med mer än en sida Gå till nästa sida i rapporter med mer än en sida Gå till sista sidan i rapporter med mer än en sida Läs mer.. "Olika avläsningsdagar i samma fastighet" på sida 20. "Mätarbyte" på sida 19. "Inmatningskontroll - kontroll av saknade värden" på sida Menyer och verktygsfält Manual Ess200

19 Menyval Ikon Tgb Funktion för att.. Fönster Intill horisontellt Intill vertikalt Arrangera symboler Ex: 1 Alla Ex: 2 Förvaltare Hjälp Dagens tips Nyheter e >Vitec på internet Överlappning >Supportärenden >Manual Shift+ F5 Shift+ F4 Shift+ F3 Arrangera fönster med överlappning Arrangera fönstren intill varandra horisontellt Arrangera fönstren intill varandra vertikalt Arrangera ikonerna (Namn på öppet rapportfönster) (Namn på öppet indatafönster) Titta på Dagens tips Titta på vilka nyheter som tillkommit sen föregående version Gå till Vitecs hemsida Gå till Vitecs HelpDesk på Internet Hämta hem eller läs manualen till Ess200 via Internet Innehåll F1 Se innehållsförteckning i Online-hjälpen Sök Söka på nyckelord i Online-hjälpen Läs mer.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Error! Reference source not found." på sida Error! Bookmark not defined.. "Online-hjälpen" på sida 4. "Online-hjälpen" på sida 4. Manual Ess Menyer och verktygsfält 11

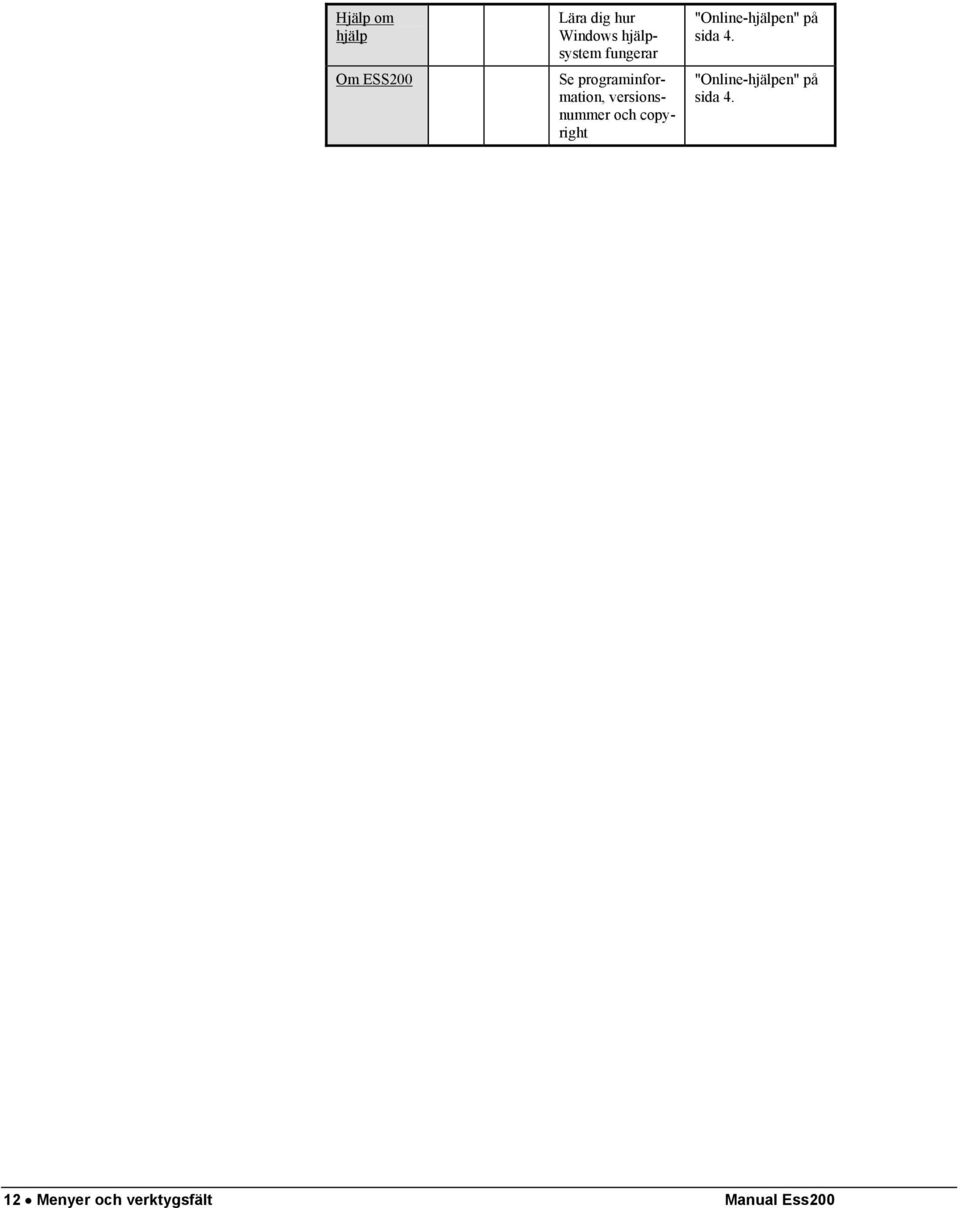

20 Hjälp om hjälp Om ESS200 Lära dig hur Windows hjälpsystem fungerar Se programinformation, versionsnummer och copyright "Online-hjälpen" på sida 4. "Online-hjälpen" på sida Menyer och verktygsfält Manual Ess200

21 Dialogrutor Allmänt En dialogruta är en ruta som exempelvis innehåller tryckknappar, grupprutor, listrutor, textrutor osv för olika funktioner. Vi beskriver nedan vad de olika delarna i dialogrutan innehåller. Tryckknapp Figur 3 Tryckknapp - exempel Här klickar man på knappen en gång för att få den funktion man vill ha. Man kan även trycka ALT+(den bokstav som är understruken) för att få samma funktion. Se Figur 3. Gruppruta Figur 4 Gruppruta - exempel Detta är en ruta som innehåller flera alternativknappar, kryssrutor, listrutor osv. En ram finns omkring. Se Figur 4. Manual Ess Dialogrutor 13

22 Listruta Figur 5 Listruta - exempel Detta är en ruta, där några alternativ redan är förvalda. Man klickar på det alternativ man vill ha, så att det färgas. Det finns också nedrullningsbara listrutor, där man klickar på neråtpilen till höger för att se mer av listan. Se Figur 5. Textruta Figur 6 Textruta - exempel Detta är en ruta där man själv skriver in valfri text. Se Figur 6. Kombinationsruta Figur 7 Kombinationsruta - exempel Detta är en listruta som är kombinerad med en textruta, dvs att man antingen skriver in det val man vill ha, eller väljer i listan. Se Figur Dialogrutor Manual Ess200

23 Alternativknapp Figur 8 Alternativruta - exempel Här klickar man med musen, så att knappen färgas när man gör sitt val. Se Figur 8. Kryssruta Figur 9 Kryssruta - exempel Här klickar man med musen för att rutan ska bli ibockad eller markerad. Se Figur 9. Rullningslist Om fönstret är för litet för att visa allting samtidigt, används rullningslisten längst till höger. Man drar i rullningsrutan eller klickar på rullningspilarna. Se Figur 10. Figur 10 Rullningslist exempel Datumkontroll Figur 11 Datumkontroll exempel Används ofta i rapportinställningar för att bestämma startmånad i rapportperiod. Används lämpligen i de fall där man vill bestämma ett period med månadsupplösning. Manual Ess Dialogrutor 15

24 Periodlängd Figur 12 Periodlängd - exempel Denna lista anger en periods längd. Flytta pilen i kontrollen till den månadsmarkering som skall avsluta perioden. Kontrollen innehåller alltid 12 månader som maxlängd på perioden. Trädkontroll Figur 13 Trädkontroll exempel Listruta med ett antal noder som expanderas och visa underliggande innehåll. Lämplig för att visa en stor mängd data som är hierarktiskt uppbyggt. Flikar Figur 14 Flikar exempel Flikar används för att dela upp ett fönster i ett antal olika sidor likt ett pärmsystem. Markera önskad flik för att välja vilken sida som skall visas. 16 Dialogrutor Manual Ess200

25

26 Inmatning Mätvärden - månadsvisa Visa förbrukning (Ctrl+ f) Inmatning av förbrukning/mätarställning Välj fliken Inmatning. Om du vill mata in förbrukningar, högerklicka och välj Visa Förbrukning, och om du vill ha mätarställningar, högerklicka och välj Visa Mätarställning. Visa mätarställning (Ctrl+m) Figur 15 Mätarställning - inmatning månadsvis Du kan gå framåt respektive bakåt i tiden genom att använda rullningslisten till höger. Du kan även använda Page Up, Page Down, Home och End-tangenterna för att förflytta dig i rutnätet. Du kan snabbt gå till nästa fastighet genom att trycka på plus(+)-tangenten på det numeriska tangentbordet. Föregående fastighet nås på motsvarande sätt med minus-(-)tangenten. Om du trycker Ctrl + (+/-) så hoppar du till nästa/föregående fastighet och tar med dig avläsningsdatumet från markerad avläsningsmånad i rutnätet (s.k. autodatum). Detta förutsatt att fastigheten man hoppar till inte redan har ett inmatat avläsningsdatum. I rutnätets överskrifter innehållande mätpunkternas namn har man möjlighet att även visa information om mätpunktens mätarbeteckning och den fysiska mätarens serienummer. Om man högerklickar med musen någonstans i rutnätet så får man upp en snabbmeny med olika menyval från huvudmenyn Inmatning. Kolla så att du säkert står i mätarställningsläge när du matar in mätarställningar Exempel Välj Inmatning, Visa Mätarställning. Till vänster, i strukturträdet, ser du vilken fastighet du val. Alla aktiva, fysiska mätare kommer upp i gridet. Fyll i dag och månad och mata sen in förbrukningen eller mätarställningen. Exempelvis januaris månads förbrukningar kan läsas av i slutet av januari eller i början av februari. 18 Inmatning Manual Ess200

27 Mätarbyte Visa mätarställning Ctrl + M När en mätare bytts ut måste detta anges i ESS. Detta kräver att den som bytte mätaren, t.ex. energiverket noterade mätarställningen på både den gamla och nya mätaren. Kommandot görs i inmatningsfliken. Ta fram mätarställningar Inmatning, Visa Mätarställning. Markera aktuell månads avläsning i kolumnen för den aktuella mätaren. Denna ruta blir nu grå. Välj ur huvudmenyn Inmatning, Mätarbyte (alternativt högerklicka och välj Mätarbyte) och du får upp en dialogruta. Se Figur 16. Observera att du inte kan göra mätarbyte om du står i förbrukningsläge! Figur 16 Mätarbyte Till vänster finns information om den gamla mätaren och till höger kan du fylla i information om den nya mätaren. Här tar du fram rätt fabrikat i listrutan, fyller i mätarnummer och korrektionsfaktor. Visa förbrukning Ctrl + F Välj först mätarverk på den gamla mätaren och mata in slutavläsningen. Mata sedan in startmätarställningen för den nya mätaren. Tryck Spara Mätarbyte och en liten fyrkantig gul markering kommer fram i rutan för mätarställningen. Mata in det avlästa värdet för nästa månad och välj Förbrukningar, Förbrukning. Då ser det ut så här; Figur 17 Efter mätarbyte Förbrukningarna är nu framräknade efter angivna mätarställningar. Inmatningskontroll - kontroll av saknade värden Med menyvalet Inmatning, Inmatningskontroll kan man kontrollera om det finns fastigheter som saknar förbrukning för en viss månad. Det går även att högerklicka i inmatningsgridet och välja Inmatningskontroll Se Figur 18. Manual Ess200 Inmatning 19

28 Figur 18 Inmatningskontroll Välj vilken månad och vilket år du vill kontrollera i grupprutan Kontroll av. Välj sedan vilken struktur och förbrukningsslag som skall kontrolleras och starta kontrollen med att trycka på Kontroll. Om det finns fastigheter med saknad förbrukning kommer de upp i rutan till vänster. För att göra en utskrift på listan av fastigheter som kommer upp, tryck Utskrift Lista. Visa mätarställning Ctrl + M Fördela mätarställning Ctrl+L Ctrl+D Glesa mätarställningar Ibland saknas en mätarställning för en månad. Detta går att rätta till med funktionen Fördela mätarställningar. Mätarställningarna fördelas direkt i inmatningsfönstret upp till 12 månader bakåt och 12 månader framåt. Mätarställningarna fördelas efter olika modeller beroende på förbrukningsslaget. För energimätare används verkliga graddagar i första hand och om dessa saknas, normalgraddagarna. Ställ dig i inmatningsfliken, och välj mätarställningar (Inmantning, Visa mätarställning). Ställ dig i den ruta från vilken du vill fördela mätarställningarna. Tänk på att du måste stå i rutan med mätarställningar som är närmast före eller efter den/de saknade mätarställningen/arna. Välj Inmatning, Fördela mätarställning eller högerklicka i gridet och välj Fördela mätarställningar. De fördelade mätarställningarna skrivs med kursiv stil och har en turkos liten prick i fönstret, eftersom denna funktion använder specifikt datum per den 1:a i månaden. Se "Olika avläsningsdagar i samma fastighet" på sida 20. Se kapitel "Olika avläsningsdagar i samma fastighet" på sida 20. Olika avläsningsdagar i samma fastighet Ibland kanske man läser av mätare olika datum i en och samma fastighet. ESS medger att man kan ha flera avläsningsdatum. Det datum när de flesta mätarna i en fastighet lästes av skriver du som vanligt längst ut till vänster i rutnätet i förbruknings - eller mätarställningsfönstret. För den eller de mätare som du läser av ett annat datum - gör så här: Ställ dig på den mätare och den månad det gäller. Lägg in förbrukning eller mätarställning, gå till Inmantning, Specifikt avläsningsdatum. Då kommer dialogrutan i Figur 19 upp. Fyll i datum för avläsning för den aktuella mätaren, tryck på Spara och Stäng. Om man av någon anledning vill ändra tillbaka detta till standarddatumet igen - gör på samma sätt tills du får upp dialogrutan och tryck på Använd standarddatum. Då ändras datumet för den avläsningen till standarddatumet. Figur 19 Specifikt avläsningsdatum 20 Inmatning Manual Ess200

29 Oljepejling och tankpåfyllning Visa förbrukning Ctrl + F Pejling Pejlingarna matas in i mätarställningsläget på samma sätt som en vanlig mätarställning. Den allra första pejlingen man matar in skall matchas av en påfyllning, se avsnitt Påfyllningar, som har samma påfyllningsdatum och mängd som denna pejling. Pejlingarna skall matas in efter den storhet som man bestämt sig för genom mätarkonstanten i den fysiska mätaren. Standard är en mätarkonstant på 1.0 vilket anger pejlingar av typen m³. Vill man istället pejla i liter så skall denna mätarkonstant vara Observera att alla pejlingar skall matas in som heltal, vilket kan medföra att man måste pejla i liter för mätpunkter med små förbrukningar. Man kan även pejla i cm avläst mätarsticka. Se bara till att mätarkonstanten är anpassad för att räkna om cm till m³ olja. Detta beror på tankens form. Efter en inmatad pejling kan du genom att välja Inmatning, Visa Förbrukning, se förbrukningen. Om en pejling har förändrats eller en ny startpejling lagts till, räknas förbrukningarna automatiskt om. Påfyllningar Oljetankningarna kallas i ESS för påfyllningar. Uppgifterna kring påfyllningarna matas in i ESS för att få fram oljeförbrukningen för varje månad samt att räkna fram rätt kostnader för varje månad. Läs mer om detaljerna kring denna uträkning i kapitlet Kostnader vid oljepejling på sida 126. Man kan göra max en påfyllning per dag. Visa mätarställning Ctrl + M Göra oljepåfyllning CTRL + P. Ha inmatningsfliken uppe, Välj Inmatning, Visa Mätarställning. Ställ dig i rätt månad i kolumnen för olja. Ta upp dialogrutan för oljepejling genom Inmatning, Påfyllning. Figur 20 Påfyllning av tank Här fyller du i datum för påfyllningen, företaget som gjorde påfyllningen och vilken mängd som fylldes på. Du fyller också i kostnaden för påfyllningen och eventuella kommentarer som kan vara intressant för denna påfyllning. Efter Mängd kvar kan man se hur mycket av den påfyllda mängden för tidigare påfyllningar som redan använts. Under Påfyllningsdatum, ser du vilka datum, gamla påfyllningar har gjorts. Tänk på att kostnader för mätare med oljepejling alltid räknas fram ur de angivna priserna för den påfyllda oljan. Ingående lager kryssas i när du gör den allra första pejlingen. Den första påfyllningen skall ha samma datum och mängd som den första pejlingen har. Om man inte har pejlat på länge, kan man genom att ange ett nytt ingående lager från ett nytt datum börja om med pejlingarna utan att behöva ta bort gamla pejlingar. Om du vill ta bort en påfyllning, eller vill avbryta, tryck antingen Radera, Stäng eller välj ett annat påfyllningsdatum. Manual Ess200 Inmatning 21

30 Om man har gjort några förändringar av påfyllningarna som har påverkat databasen räknas samtliga förbrukningar automatiskt om och rutnätet uppdateras med de nya förbrukningarna. Uppskattat värde Här finns möjlighet att markera en inmatad avläsning/förbrukning som uppskattad. Det kan t.ex. vara i ett fall där avläsning saknas men man vet ungefär vad den borde ha varit. Ställ dig på den avläsning du uppskattat och välj Inmatning, Uppskattat värde, markerat värde kommer då att visas i fetstil samt vara markerat med en bock i meny. Mätaravläsning med handdator Mätaravläsning med handdator är en tilläggsprodukt till ESS 200 för att på enkelt och säkert sätt kunna sköta inmatning av mätarställningar. Konceptet består av en speciell handdator med ett av Vitec AB utvecklat avläsningsprogram. ESS 200 exporterar uppgifter om fastigheter, mätpunkter, tidigare avläsningar etc för bearbetning i handdatorn. Mätpunkterna ute i centralerna känns igen av handdatorn via streckkoder som monteras på mätpunkterna. För ytterligare information kontakta Vitec AB. Kopiera mätdata till andra program Med menyvalet Redigera, Kopiera kan man kopiera ett helt års värden ur inmatningsrutnätet. Om inmatningsfönstret står i förbrukningsläge, kopieras förbrukningar och om fönstret står i mätarställningsläge, kopieras mätarställningar. Det som kopieras är uppgifterna för samtliga mätare för det år där markören står. Urklippta data hamnar tillsammans med kolumntexter i urklippshanteraren. Sedan går man till det program man vill klistra in uppgifterna i och väljer Redigera, Klistra in. Värden är separerade med tab vilket innebär att om de klistras in i ett kalkylprogram hamnar de automatiskt i olika kolumner. 22 Inmatning Manual Ess200

31 Mätvärden - årsvisa Inmatning av förbrukning/mätarställning Årsvis inmatning är ett sätt att snabbt få in gamla uppgifter i systemet. Om man först matar in graddagar för det år man vill lägga in, kan ESS ta hänsyn till de verkliga graddagarna och på så sätt lägga in månadsförbrukningar. Vatten fördelas enligt en fördelningsprofil med lägre förbrukning under sommarmånaderna. Fastighetsel fördelas med samma förbrukning per dag. Visa förbrukning Ctrl + F Visa mätarställning Ctrl + M Exempel Stå i inmatningsfliken. För inmatning av förbrukningar, välj Inmatning, Visa förbrukning, och för inmatning av mätarställningar, välj Inmatning, Visa mätarställning. I strukturträdet till vänster ser du vilken fastighet du valt. Du kan gå framåt respektive bakåt i tiden genom att använda rullningslisten till höger. Du kan även använda Page Up, Page Down, Home och End-tangenterna för att förflytta dig i rutnätet. Du kan snabbt gå till nästa fastighet genom att trycka på plus(+)-tangenten på det numeriska tangentbordet. Föregående fastighet nås på motsvarande sätt med minus (-)-tangenten. Välj Med valet Inmatning, Årsvis inmatning. får du dialogrutan i Figur 21; Figur 21 Fördela förbrukningar till.. - Mätarställning - inmatning årsvis Välj förbrukningsår och mätarverk. Välj mätpunkt och mata in årsvärdet i textrutan Totalt längst upp till vänster. Tryck på knappen Fördela varvid den totala summan fördelas enligt graddagarna på de olika månaderna. Man kan även välja att fördela en förbrukning under en kortare period än helår genom att markera första och sista månad. Tryck på Spara. Man bör dock i allmänhet försöka att läsa av sina mätare med månadsintervall. Visa förbrukning Ctrl + F Visa mätarställning Ctrl + M Växla mellan inmatningssätten på en mätare Du kan vid varje inmatningstillfälle växla mellan inmatning av förbrukning och mätarställning på en och samma mätare. Detta görs genom menyvalet Inmatning, Visa Förbrukning (el. Mätarställning) Observera dock följande: Den månad vars förbrukning är baserad på mätarställningar får rödfärgade fält. Den röda färgen anger att man i detta läge inte kan mata in förbrukningsvärden utan man måste först gå över till mätarställningar och ändra för att förbrukningen ska ändras. Manual Ess200 Inmatning 23

32 Om rutorna för en viss mätare är blåa utan att man har matat in mätarställningar beror detta på att mätaren ej är definierad för denna tidsperiod i fasta data. Alla förbrukningsinmatningar visas röda. 24 Inmatning Manual Ess200

33 Mätvärden - dagvisa Inmatning av förbrukning/mätarställning Dagvis inmatning kan endast göras för fastigheter som har mätpunkter definierade för dagvis avläsning. Visa förbrukning Ctrl + F Exempel Stå i inmatningsfliken. Om du vill mata in förbrukningar, välj Inmatning, Visa Förbrukning, och om du har mätarställningar, välj Inmatning, Visa Mätarställning. I strukturträdet till vänster ser vi vilken fastighet som är vald. Visa mätarställning Ctrl + M Avläsningsunderlaget Figur 22 Mätarställning - inmatning dagvis Du kan gå framåt respektive bakåt i tiden genom att använda rullningslisten till höger. Du kan även använda Page Up, Page Down, Home och End-tangenterna för att förflytta dig i rutnätet. Du kan snabbt gå till nästa fastighet genom att trycka på plus(+)-tangenten på det numeriska tangentbordet. Föregående fastighet nås på motsvarande sätt med minus-(-)-tangenten. Välj Inmatning, Dagvis inmatning. I rutans övre del ser du vilken fastighet du valt, samt vilken månad och vilket år som är aktuellt. Endast mätare som har definierats som dagvisa mätare kommer att synas i inmatningsrutnätet. Man får en ruta per dag, ställer sig i rätt ruta och matar in förbrukningen eller mätarställningen. Antalet decimaler som visas i rutnätet i förbrukningsläge bestäms av det inmatade eller framräknade värdets storlek. Är värdet mindre än 10 så visas det med tre decimaler, och är det större än 10 visas det med en decimal. Observera att vid inmatning av mätarställningar måste ett värde anges varje dag för att dygnsförbrukningar ska kunna räknas fram. Vid avläsning av mätare kan man behöva ett protokoll, ett underlag, att fylla i. I ESS 200 finns en flik för avläsningsunderlag. Som standard finns 4 olika layouter av avläsningsunderlag. Manual Ess200 Inmatning 25

34 Inställningar avläsningsunderlag Inställningar Ändra inställningarna för avläsningsunderlaget genom att markera fliken avläsningsunderlag och välja Rapport, Inställningar. Man kan även få upp rapportinställningarna genom att dubbelklicka i rapportvyn. Man kan, om man inte är nöjd med de 4 olika varianter av layout, skapa en egen mall. Kontakta Vitec Support för manual om detta. Fastighetsuppgifter Ny fastighet I detta avsnitt beskrivs hur man skapar en ny fastighet och lägger in alla uppgifter som ESS behöver veta om fastigheten. Oavsett var du befinner dig i Ess200 kan du välja att Skapa fastighet eller Redigera fastighetsinformation. Du kan nå dessa olika val direkt via knappar eller högerklick. Redigera Fastighetsinformation För att exportera Fasta data, se Error! Reference source not found. på sida Error! Bookmark not defined.. Skapa nya fastigheter Ny fastighet. Välj Ny fastigher eller högerklicka på en struktur/underobjekt. Då kommer en dialogruta upp. Se Figur 23. Skriv in namnet på raden 1. Observera att namnet måste vara unikt! Du kan fritt blanda siffror och bokstäver, men namnet får ha högst 63 tecken. Listan över namn sorteras i alfanumerisk ordning, vilket innebär att mellanslag kommer först, sedan siffror och sist bokstäver i alfabetisk ordning. En fastighet kan lagra 10 oberoende namn som sedan kan väljas som sökbegrepp i programmet. Ett andra namn kan t.ex. vara fastighetsskötarens namn. Dessa skrivs in på raderna Namn 2, Namn 3 o.s.v. Namn 1 är obligatoriskt, medan de övriga är frivilliga. Du talar om för ESS vilket av Namn 1, Namn 2 osv du vill se i programmet genom att högerklicka på en fastighet i strukturträdet, välja Visa namn och sen markera det namn du vill se i programmet. Figur 23 Fastighet - för att bl.a. skapa en ny fastighet 26 Inmatning Manual Ess200

35 Om man valt att visa t.ex. Namn 2 i programmet, men vissa fastigheter saknar ett Namn 2, kommer dessa visa Namn 1 i stället och inom parentes t.ex. [Axtorp] Tryck på Spara. När du är klar trycker du på Apply. Ange eller ändra nämnare. Nämnare Du kommer till fliken Nämnare genom att skapa en ny fastighet, fylla i namn 1, trycka Apply. Du kan också välja Redigera fastighetsinformation och välja fliken Nämnare, se Figur 24. Fyll i uppgifter för de nämnare Du vill använda. Alla data som anges är giltiga från Jan Figur 24 Nämnare Observera att summan av angivna ytor måste vara större än 0 (noll) innan man kan lämna denna dialogruta. Tryck Apply. Din nya fastighet är skapad! Manual Ess200 Inmatning 27

36 Ange eller ändra adress etc, Adress, telefonnummer, målförbrukning etc. För att lägga in adressuppgifter, telefonnummer, sparmål o.s.v. för en fastighet, välj fliken Övrigt. Se Figur 25. Figur 25 Fastighetsinformation - för att ange eller ändra adress, telefonnummer o.s.v. Här kan man ange vem som är energiansvarig, adresser, telefonnummer, fastighetsbeteckning och byggår. Här anger man också en målförbrukning för energiförbrukningen. Observera att sparmålet anges i l. olja/m², tills du har skapat mätpunkter till din fastighet. Om alla mätpunkter har nämnare l. olja/m², blir även sparmålet i den enheten. Om du har blandade mätarslag, är sparmålets enhet i kwh/m². Koppla klimatort till fastighet. Klimatort Fastigheten kan nu kopplas till aktuell klimatort. Välj Klimatdata. En dialogruta kommer då upp. Se Ta fram aktuell klimatort i listboxen Klimatort och tryck Apply. Om rätt klimatort inte finns med bland alternativen måste du först koppla in den nya graddagsorten till systemet under Arkiv, System, Klimatorter, innan den kan väljas. Se Figur Inmatning Manual Ess200

37 Figur 26 Ange systemets klimatorter Välj i listrutan Lediga klimatorter till vänster och tryck på >>Koppla>>. Då läggs vald ort i listrutan Systemets klimatorter till höger. Om en av dina klimatorter inte längre används kan du klicka på den klimatorter i Systemets klimatorter till höger och trycka >>Släpp>>. Tryck Klar. Manual Ess200 Inmatning 29

38 Ange/ändra VVgraddaga. Varmvattengraddagar Varmvattengraddagar kan definieras månadsvis för varje enskild fastighet. För att göra detta, välj Klimatdata. Se Figur 27. Figur 27 VV-graddagar Här matar du in värden per månad i textrutan VV-graddagar. Om det är samma värde flera månader i rad och du vill slippa skriva in det flera gånger, skriv in värdet på den första månaden, tryck sen Resten lika. Man kan även ange specifika VV-graddagar som en procentandel av totala antalet normalgraddagar. Knappa in önskad procentsats i fältet I procent av total: och tryck sedan Fördela. Varmvattengraddagarna används som korrigeringshjälpmedel när man bestämmer den normalårskorrigerade energiförbrukningen olika år. Hur korrigeringen görs framgår i kapitlet "Graddagskorrigering" på sida 121, men man kan generellt säga att en fastighet med stor varmvattenförbrukning eller stor del temperaturoberoende förbrukning skall ha fler graddagar för att korrigeras korrekt. För ett normalt flerbostadshus kan 90 graddagar per månad gälla som en bra beskrivning. För kontorshus, där varmvattenförbrukningen är lägre kan man använda 45 vvgd/månad. Om man inte anger varmvattengraddagar för en fastighet används de grundinställningar som finns i ESS3.INI. Om inget anges i ESS3.INI används 90 graddagar per månad. 30 Inmatning Manual Ess200

39 Mata in fri text. Anteckning Fastighetsantecknignaen består av fri text. Anteckning. Se Figur 28. Figur 28 Kommentar I textrutan Anteckning noteras information som t.ex. var man hittar nycklar till undercentralen. Om du vill skriva text på en ny rad trots att du inte nått radens slut trycker du CTRL+ ENTER. Manual Ess200 Inmatning 31

40 Mätpunkter och mätare Ange/ändra mätpunkter. Var ytterst noggrann så att Du inte av misstag kallar t.ex. en kallvattenmätare för Fjärrvärme! Namn och beteckning För att skapa en ny mätpunkt, välj Mätpunkter. Tryck på Ny Mätpunkt. Programmet föreslår i textrutan Namn en mätare med namn Odefinierat. Det namn som anges kommer att synas som kolumnrubrik när du går över till inmatningsläge. Välj inte för långa namn eftersom du då kan få svårt att särskilja olika mätare i inmatningsfönstret senare. Mätarnamnet får inte innehålla tecken som. och : eftersom dessa specialhanteras av ESS 200, inte heller mätarbeteckningar bör innehålla något av dessa tecken. Gruppen Beteckningar kan du använda för att t.ex. koppla en mätare till ett automatiskt system. Mätarbeteckningen förväntas normalt vara unik, men om du vill ha flera mätare med samma beteckning, avmarkera kryssrutan Unik mätarbeteckning under Arkiv, System, Inställningar. Figur 29 Mätpunkter Förbrukningsslag Välj det förbrukningsslag mätaren tillhör genom att bläddra i listrutan Förbrukningsslag. Förbrukningsslagets enhet, ex. MWh, kommer upp under rutan. Kostnadstyp Det finns tre olika kostnadstyper varav två endast används i specialfall. Tariff Tariffer är den kostnadstyp som rekommenderas i de flesta fall. I listrutan Tariff markerar du vilken tariff som ska gälla för aktuell mätare. Hur man skapar en tariff står beskrivet i kapitel Tariffpriser på sida Inmatning Manual Ess200

41 Byggnadsspecifik kostnad Denna kryssruta markerar du om denna mätare har ett specifikt pris. Det kanske finns ett speciellt avtal gällande just den mätaren t.ex. Hur man anger de specifika priserna anges i kapitel Specifika priser på sida 47. Schablonpris I undantagsfall, där du varken kan använda tariffer eller specifika priser, används schablonpriser. Hur man specificerar dem, står i kapitel Manual Ess200 Inmatning 33

42 Schablonpriser på sida 49. Inaktiva mätare Alla mätpunkter finns i ESS för alltid såvida man inte raderar dem, då de försvinner helt och hållet. Om man har en mätpunkt som man inte längre använder bör man istället markera den som Inaktiv. En inaktiv mätpunkt kommer inte att visas i förbrukningsrutnätet och inte vara med i avläsningskontrollen som visar saknade avläsningar. Däremot tas alla inaktiva mätpunkter med vid beräkningar i rapporterna. Avläsningsintervall av mätvärden Markera i grupprutan Intervall om mätaren ska registrera timvis, dagvis eller månadsvis förbrukningsvärden. Om man har en mätare med dagvis registrering och tar ut en månadsrapport, summeras de dagvisa avläsningarna. Har man en mätare med månadsvis registrering och tar ut en årsrapport summeras månadernas avläsningar. För timmesvis registrering finns ingen inmatning i ESS utan förväntas komma via import. Mätform I grupprutan Mätform markeras något av alternativen Avläsning (se nästa avsnitt) eller Beräkning, se avsnittet Beräkningsmätare (fiktiva mätare) på sida 37. Fysiska mätare (verkliga mätare) För varje fysisk mätare kan man ange fasta uppgifter. När du skapat en ny mätare, tryck Spara, och tryck på knappen Fysisk mätare. Figur 30 Fysisk mätare Om du önskar - fyll i mätarfabrikat i listrutan Fabrikat. Mätarnummer däremot, bör fyllas i. Vad gäller Antal siffror, kan man i alla normala fall behålla värdet som 0. Om man däremot har en mätare, som löper en risk att "slå om för tidigt", måste ESS veta hur många siffror mätaren har, för att få fram rätt värden. Ett exempel på detta; En mätare står på vid en mätaravläsning och vid nästa har den slagit om och står på Om inte ESS vet hur många siffror mätaren har, tror den att mätaren har slagit om vid 09999, men i själva verket har den slagit om vid Fyll också i korrektionsfaktor. Mätenheten kommer upp under den rutan. I listrutan Mätarbyten kan man ta fram tidigare mätare, och se vilket fabrikat, mätarnummer o.s.v. de hade. Tryck Spara mätare och Klar. Om du inte hittar rätt fabrikat, måste du lägga till det själv, genom att välja Arkiv, Mätarfabrikat. Se Figur Inmatning Manual Ess200

43 Figur 31 Editera Fabrikat Välj först förbrukningsslag i listrutan Förbrukningsslag. Tryck Nytt fabrikat och skriv in det nya fabrikatet. Tryck Spara. Du får en fråga om du vill spara, tryck Ja. Oljepejling Om en oljeförbrukning mäts genom månadsvisa pejlingar i oljetank, ska du markera kryssrutan Oljepejling. Pejling är bara tillåtet för mätpunkter av förbrukningsslaget Olja. Om man väljer förbrukningsslag annat än Olja så kommer fältet Oljepejling att vara inaktivt. Samma sak händer om man väljer ett annat intervall än månadsvis. Mätpunktsvariabler Till varje förbrukningsslag, t.ex. fjärrvärme kan man definiera upp till 8 mätpunktsvariabler. Dessa kan ges ett namn under fliken Förbrukningsslag under Arkiv, System, Inställningar, se Förbrukningsslag på sida 51. För fjärrvärme kan exempelvis en variabel vara abonnerad effekt. Variablerna kan i första hand användas i olika formler för tariffer och beräkningsmätare. I formlerna för tariffen hänvisar man till dessa variabler via sitt namn. Inmatningen av variabler sker i mätardialogen, (Figur 32) och kan lagras på två sätt. Antingen som schablonvärden eller också som tidstämplade värden. Tidstämplade värden används från det datum man angivit och fram till nästa tidstämpling, om ingen nyare tidstämpling finns så gäller den senaste för evigt. De schablonmässiga variablerna används endast i det fall att inga tidstämplade variabler finns inmatade för önskad period. Dialogrutan för att mata mätpunktsvariabler får man upp genom att i fliken Mätpunkter trycka på knappen Variabler. Se Figur 32. Figur 32 Inmatning av mätpunktsvariabler Variabler ges ett värde genom att skriva in ett värde i listan till vänster och ange tidstämplingen i År och Månad under Värden från och med. I listan År finns förutom olika år även valet schablon. Schablonvärdet gäller fram till de första datumstämplade upppgifterna. Spara sedan värdet på den inmatade variabeln genom att trycka på knappen Spara. Om angiven tidstämpling redan finns i listan Befintliga ändringar så kommer dessa variabler att uppdateras, annars kommer en ny tidstämpling att läggas till. Vill man radera en tidstämpling med variabler så väljer man helt enkelt ett datum i listan Befintliga ändringar och trycker på knappen Ta bort. Manual Ess200 Inmatning 35

44 Flytta mätare Mätare som tillhör en fastighet kan flyttas till andra fastigheter. Välj Arkiv, System, Flytta mätpunkter. Se Figur 33. Figur 33 Flytta mätpunkter mellan fastigheter Markera i grupprutan Från, vilken fastighet och vilken mätpunkt det gäller. Markera likadant i grupprutan Till vart mätaren ska flyttas. Tryck >>Flytta>>. Man kan också ändra mätpunktens namn i textrutan Nytt namn på mätpunkten. Tryck Klar. Denna funktion kan användas för att ändra ordningen på mätarna om man först flyttar ut mätarna till en tillfällig fastighet och sedan flyttar tillbaka dem i den ordning man vill att de ska hamna i rutnätet. Flytta mätarverk Flytta mätarverk används för att flytta ihop enkeltariffer till dubbeltariffer. Välj Arkiv, System, Flytta mätarverk. Se Figur 34. Denna funktion finns endast tillgänglig om du har högre prioritet. Figur 34 Kopiera förbrukningar från enkelverk till dubbelverk Denna rutin används, om de två mätpunkterna har varsitt räkneverk, men egentligen borde ha varit en dubbeltariff från början. För att göra detta, måste samtliga mätpunkter som skall ingå vara skapade. (Se kapitel 36 Inmatning Manual Ess200
