Prefabricerade pumpstationer för alla bevattningsbehov.

Transkript

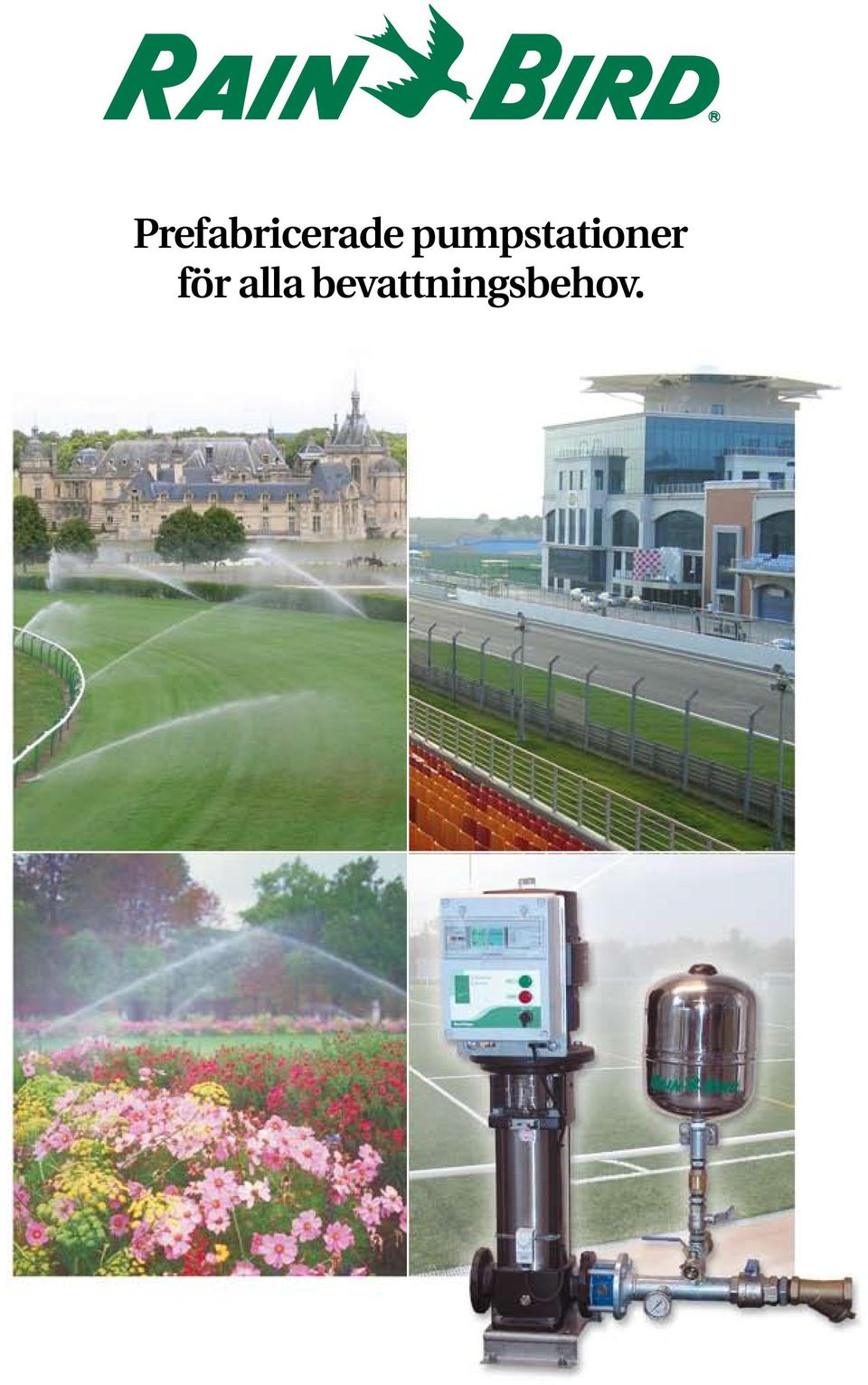

1 Prefabricerade pumpstationer för alla bevattningsbehov.

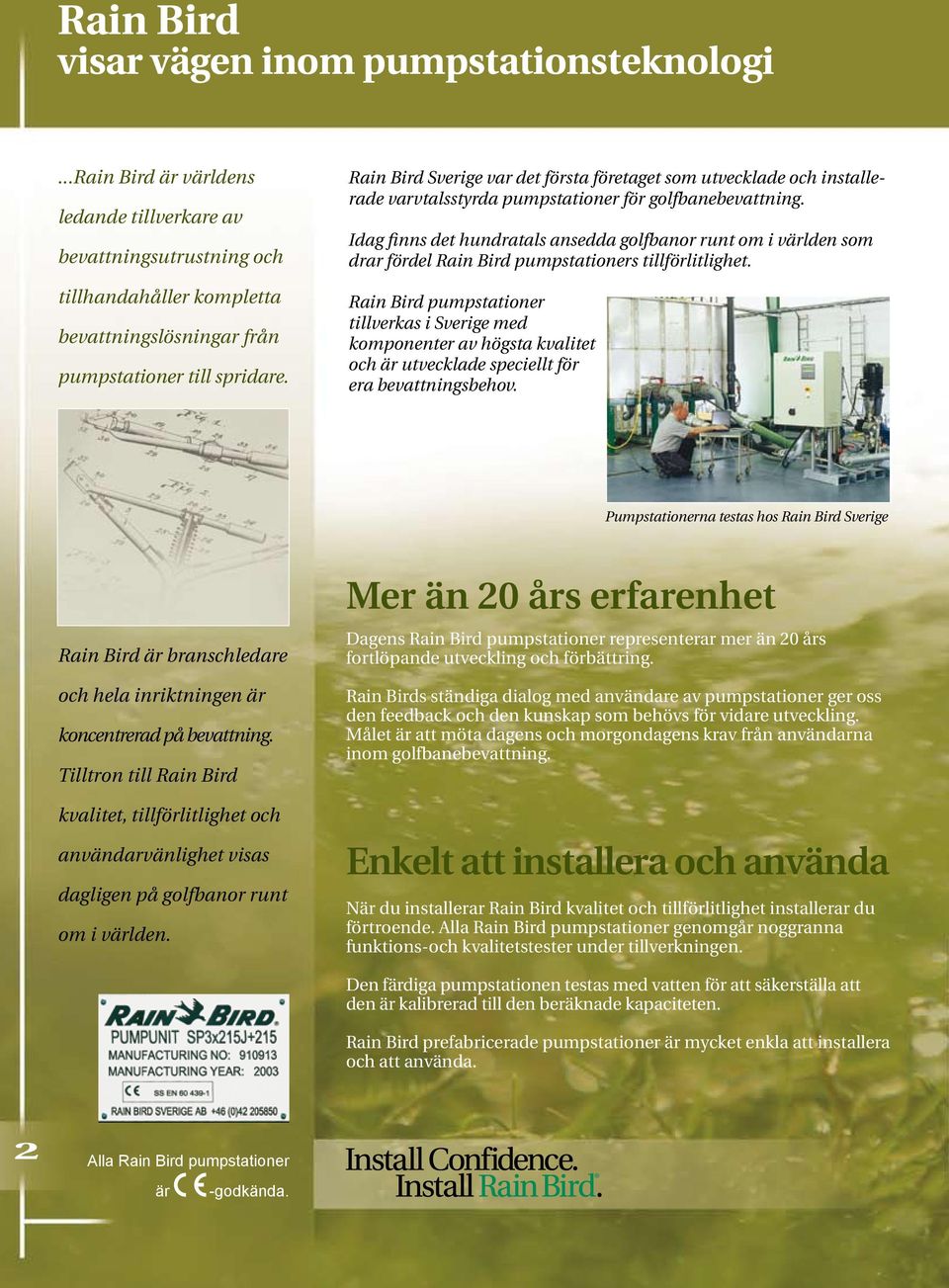

2 Rain Bird visar vägen inom pumpstationsteknologi...rain Bird är världens ledande tillverkare av bevattningsutrustning och tillhandahåller kompletta bevattningslösningar från pumpstationer till spridare. Rain Bird Sverige var det första företaget som utvecklade och installerade varvtalsstyrda pumpstationer för golfbanebevattning. Idag finns det hundratals ansedda golfbanor runt om i världen som drar fördel Rain Bird pumpstationers tillförlitlighet. Rain Bird pumpstationer tillverkas i Sverige med komponenter av högsta kvalitet och är utvecklade speciellt för era bevattningsbehov. Pumpstationerna testas hos Rain Bird Sverige Rain Bird är branschledare och hela inriktningen är koncentrerad på bevattning. Tilltron till Rain Bird kvalitet, tillförlitlighet och användarvänlighet visas dagligen på golfbanor runt om i världen. Mer än 20 års erfarenhet Dagens Rain Bird pumpstationer representerar mer än 20 års fortlöpande utveckling och förbättring. Rain Birds ständiga dialog med användare av pumpstationer ger oss den feedback och den kunskap som behövs för vidare utveckling. Målet är att möta dagens och morgondagens krav från användarna inom golfbanebevattning. Enkelt att installera och använda När du installerar Rain Bird kvalitet och tillförlitlighet installerar du förtroende. Alla Rain Bird pumpstationer genomgår noggranna funktions-och kvalitetstester under tillverkningen. Den färdiga pumpstationen testas med vatten för att säkerställa att den är kalibrerad till den beräknade kapaciteten. Rain Bird prefabricerade pumpstationer är mycket enkla att installera och att använda. 2 Alla Rain Bird pumpstationer är -godkända.

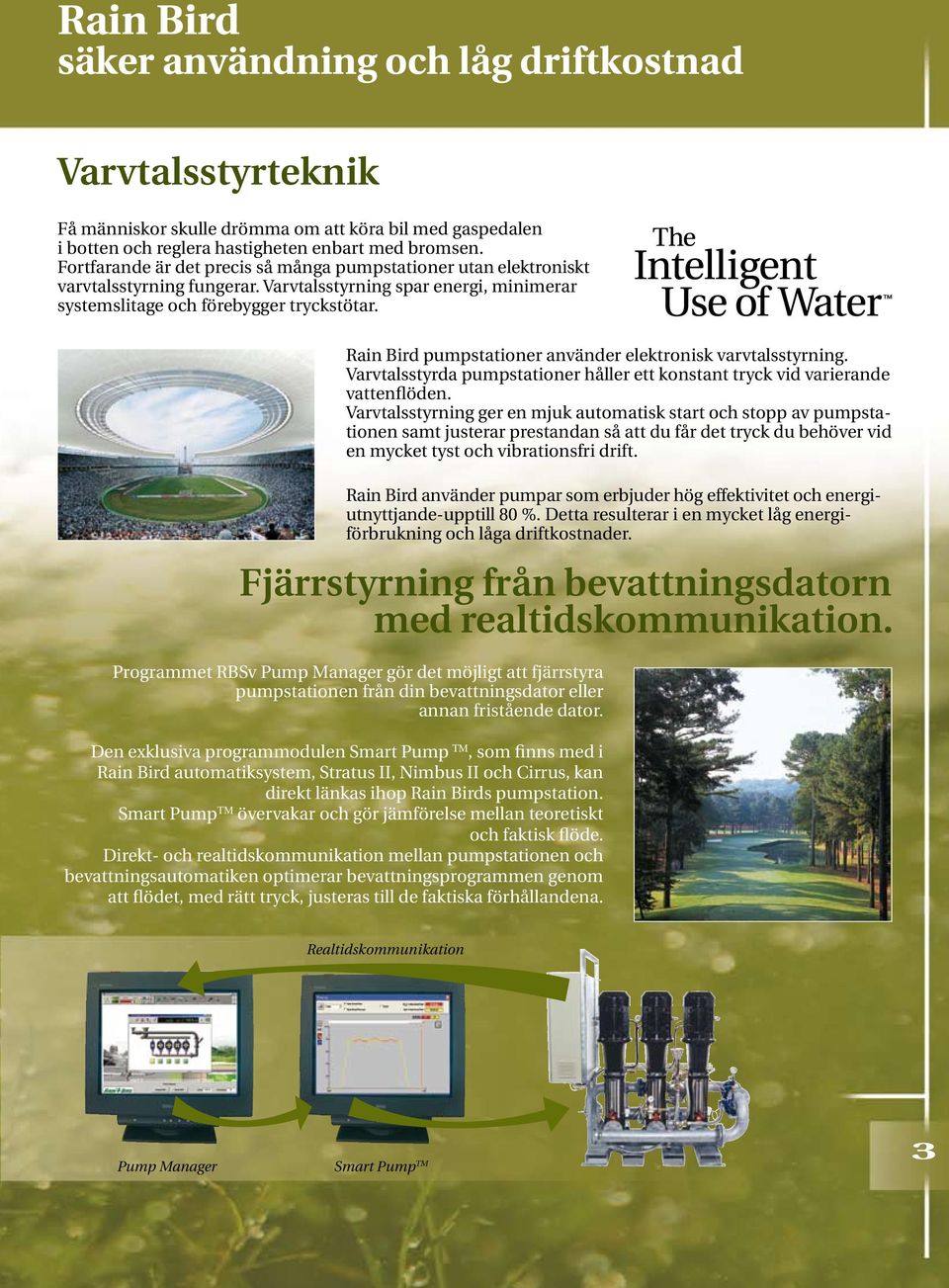

3 Rain Bird säker användning och låg driftkostnad Varvtalsstyrteknik Få människor skulle drömma om att köra bil med gaspedalen i botten och reglera hastigheten enbart med bromsen. Fortfarande är det precis så många pumpstationer utan elektroniskt varvtalsstyrning fungerar. Varvtalsstyrning spar energi, minimerar systemslitage och förebygger tryckstötar. Fjärrstyrning från bevattningsdatorn med realtidskommunikation. Programmet RBSv Pump Manager gör det möjligt att fjärrstyra pumpstationen från din bevattningsdator eller annan fristående dator. Den exklusiva programmodulen Smart Pump TM, som finns med i Rain Bird automatiksystem, Stratus II, Nimbus II och Cirrus, kan direkt länkas ihop Rain Birds pumpstation. Smart Pump TM övervakar och gör jämförelse mellan teoretiskt och faktisk flöde. Direkt- och realtidskommunikation mellan pumpstationen och bevattningsautomatiken optimerar bevattningsprogrammen genom att flödet, med rätt tryck, justeras till de faktiska förhållandena. Rain Bird pumpstationer använder elektronisk varvtalsstyrning. Varvtalsstyrda pumpstationer håller ett konstant tryck vid varierande vattenflöden. Varvtalsstyrning ger en mjuk automatisk start och stopp av pumpstationen samt justerar prestandan så att du får det tryck du behöver vid en mycket tyst och vibrationsfri drift. Rain Bird använder pumpar som erbjuder hög effektivitet och energiutnyttjande-upptill 80 %. Detta resulterar i en mycket låg energiförbrukning och låga driftkostnader. Realtidskommunikation Pump Manager Smart Pump TM 3

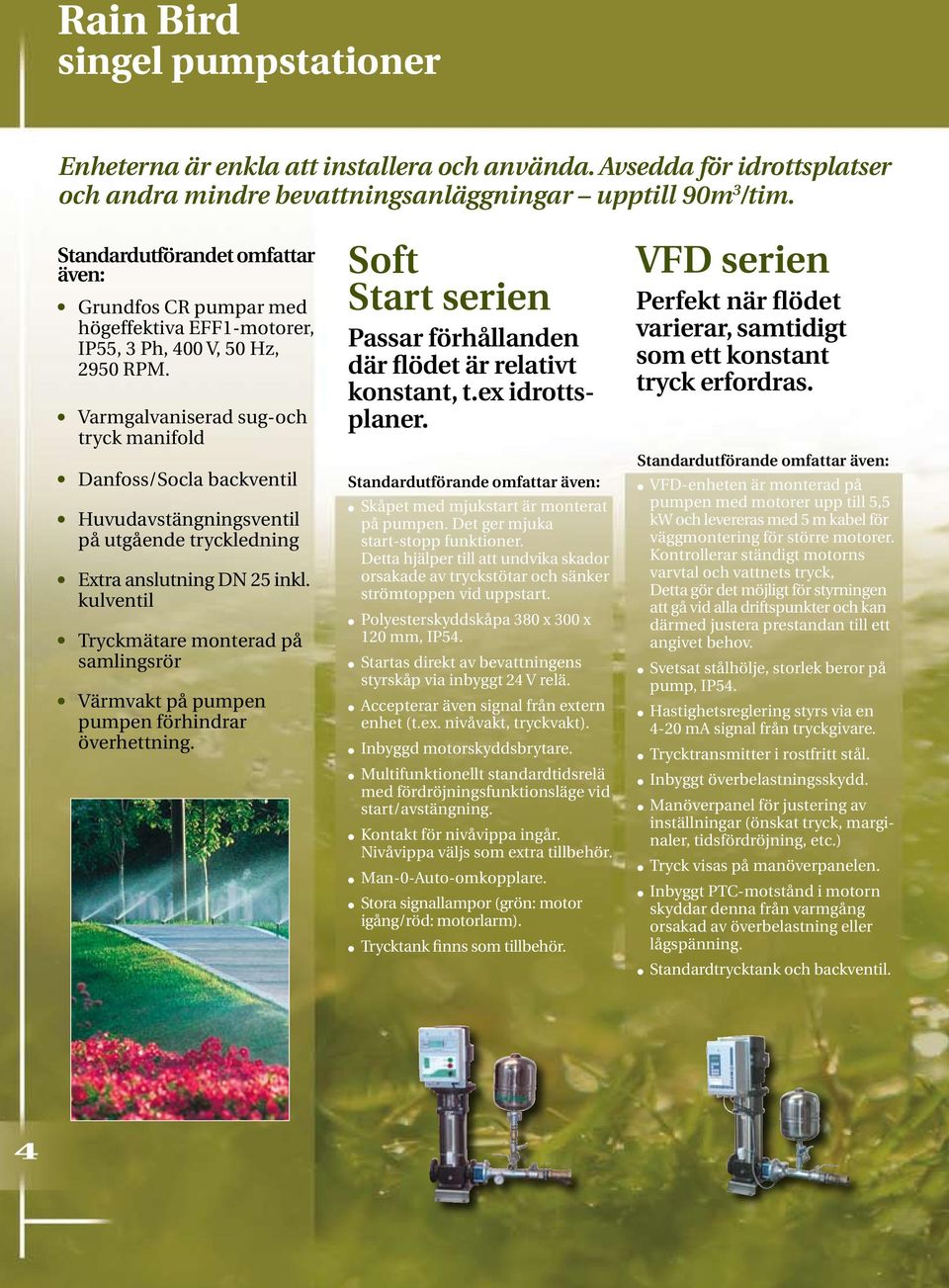

4 Rain Bird singel pumpstationer Enheterna är enkla att installera och använda. Avsedda för idrottsplatser och andra mindre bevattningsanläggningar upptill 90m 3 /tim. Standardutförandet omfattar även: l Grundfos CR pumpar med högeffektiva EFF1-motorer, IP55, 3 Ph, 400 V, 50 Hz, 2950 RPM. l Varmgalvaniserad sug-och tryck manifold l Danfoss/Socla backventil l Huvudavstängningsventil på utgående tryckledning l Extra anslutning DN 25 inkl. kulventil l Tryckmätare monterad på samlingsrör l Värmvakt på pumpen pumpen förhindrar överhettning. Soft Start serien Passar förhållanden där flödet är relativt konstant, t.ex idrottsplaner. l Skåpet med mjukstart är monterat på pumpen. Det ger mjuka start-stopp funktioner. Detta hjälper till att undvika skador orsakade av tryckstötar och sänker strömtoppen vid uppstart. l Polyesterskyddskåpa 380 x 300 x 120 mm, IP54. l Startas direkt av bevattningens styrskåp via inbyggt 24 V relä. l Accepterar även signal från extern enhet (t.ex. nivåvakt, tryckvakt). l Inbyggd motorskyddsbrytare. l Multifunktionellt standardtidsrelä med fördröjningsfunktionsläge vid start/avstängning. l Kontakt för nivåvippa ingår. Nivåvippa väljs som extra tillbehör. l Man-0-Auto-omkopplare. l Stora signallampor (grön: motor igång/röd: motorlarm). l Trycktank finns som tillbehör. VFD serien Perfekt när flödet varierar, samtidigt som ett konstant tryck erfordras. l VFD-enheten är monterad på pumpen med motorer upp till 5,5 kw och levereras med 5 m kabel för väggmontering för större motorer. Kontrollerar ständigt motorns varvtal och vattnets tryck, Detta gör det möjligt för styrningen att gå vid alla driftspunkter och kan därmed justera prestandan till ett angivet behov. l Svetsat stålhölje, storlek beror på pump, IP54. l Hastighetsreglering styrs via en 4-20 ma signal från tryckgivare. l Trycktransmitter i rostfritt stål. l Inbyggt överbelastningsskydd. l Manöverpanel för justering av inställningar (önskat tryck, marginaler, tidsfördröjning, etc.) l Tryck visas på manöverpanelen. l Inbyggt PTC-motstånd i motorn skyddar denna från varmgång orsakad av överbelastning eller lågspänning. l Standardtrycktank och backventil. 4

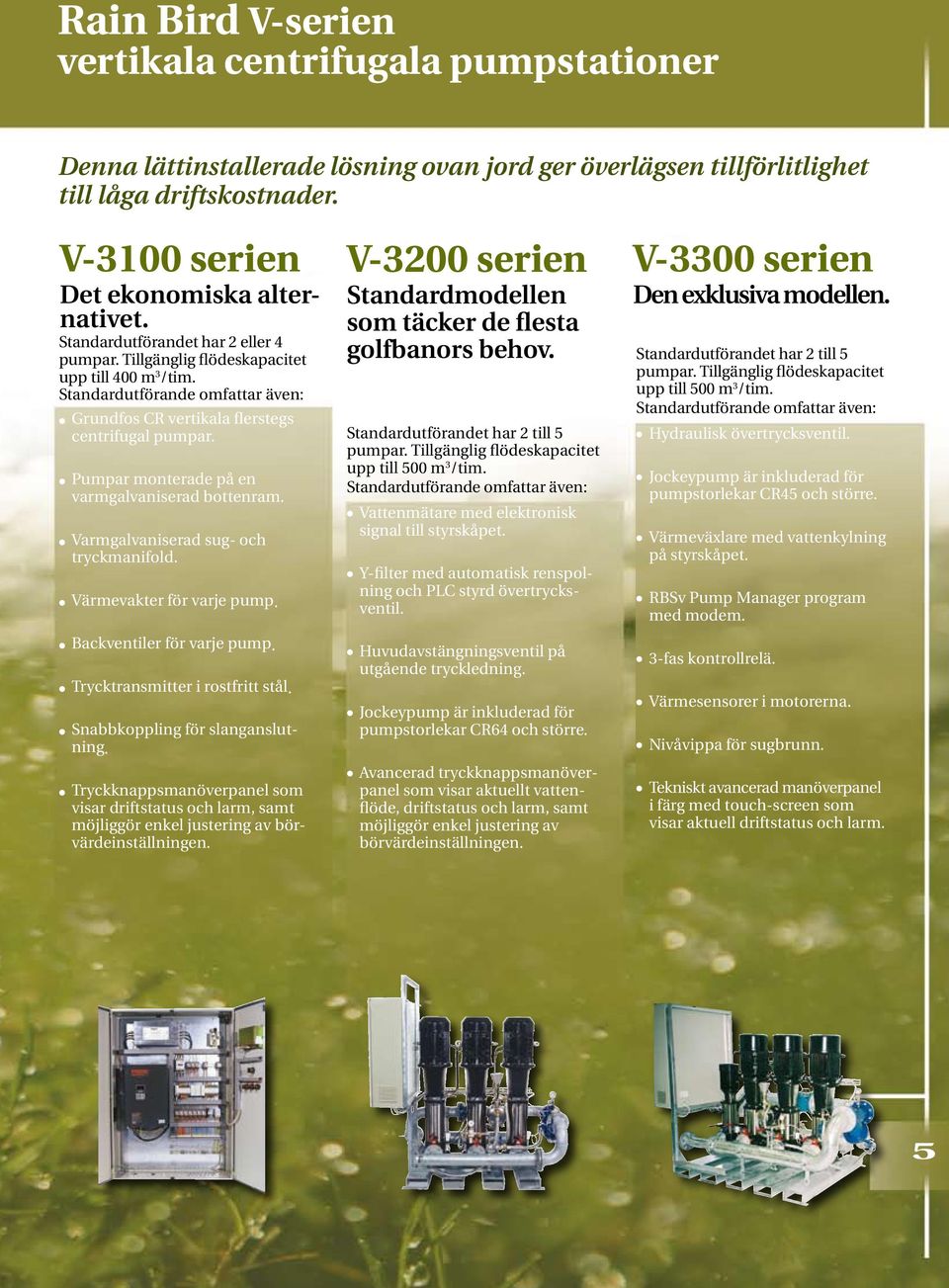

5 Rain Bird V-serien vertikala centrifugala pumpstationer Denna lättinstallerade lösning ovan jord ger överlägsen tillförlitlighet till låga driftskostnader. V-3100 serien Det ekonomiska alternativet. Standardutförandet har 2 eller 4 pumpar. Tillgänglig flödeskapacitet upp till 400 m 3 /tim. l Grundfos CR vertikala flerstegs centrifugal pumpar. l Pumpar monterade på en varmgalvaniserad bottenram. l Varmgalvaniserad sug- och tryckmanifold. l Värmevakter för varje pump. l Backventiler för varje pump. l Trycktransmitter i rostfritt stål. l Snabbkoppling för slanganslutning. l Tryckknappsmanöverpanel som visar driftstatus och larm, samt möjliggör enkel justering av börvärdeinställningen. V-3200 serien Standardmodellen som täcker de flesta golfbanors behov. Standardutförandet har 2 till 5 pumpar. Tillgänglig flödeskapacitet upp till 500 m 3 /tim. l Vattenmätare med elektronisk signal till styrskåpet. l Y-filter med automatisk renspolning och PLC styrd övertrycksventil. l Huvudavstängningsventil på utgående tryckledning. l Jockeypump är inkluderad för pumpstorlekar CR64 och större. l Avancerad tryckknappsmanöverpanel som visar aktuellt vattenflöde, driftstatus och larm, samt möjliggör enkel justering av börvärdeinställningen. V-3300 serien Den exklusiva modellen. Standardutförandet har 2 till 5 pumpar. Tillgänglig flödeskapacitet upp till 500 m 3 /tim. l Hydraulisk övertrycksventil. l Jockeypump är inkluderad för pumpstorlekar CR45 och större. l Värmeväxlare med vattenkylning på styrskåpet. l RBSv Pump Manager program med modem. l 3-fas kontrollrelä. l Värmesensorer i motorerna. l Nivåvippa för sugbrunn. l Tekniskt avancerad manöverpanel i färg med touch-screen som visar aktuell driftstatus och larm. 5

6 Rain Bird S-serien undervattens pumpstationer Tekniskt avancerad och effektiv undervattenslösning: l Kräver liten golvyta l Mycket låg ljudnivå l Enkel att underhålla l Korrosionshärdiga pumpar helt i rostfritt stål S-3200 serien Standardmodellen som täcker behovet för de flesta golfbanor. Standardutförandet har 2 till 4 pumpar. Flödeskapacitet upp till 1000 m 3 /tim. l Grundfos SP pumpar. l Varmgalvaniserad ram och tryckmanifold. l Styrskåpet monterat på ramen. l Värmevakter för varje pump. l Inbyggd backventil i varje pump. l Trycktransmitter i rostfritt stål. l Vattenmätare med signal till styrskåpet. l Y-filter och automatisk renspolning med PLC styrd övertrycksventil. S-3300 serien Den exklusiva modellen. Standardutförandet har 2 till 4 pumpar. Flödeskapacitet upp till 1000 m 3 /tim. l Hydraulisk övertrycksventil. l Jockeypump är inkluderad för pumpstorlekar SP46 och större. l Värmeväxlare med vattenkylning på styrskåpet. l RBSv Pump Manager program med modem. l 3-fas kontrollrelä. l Nivåvippa för låg nivå. l Tekniskt avancerad manöverpanel i färg med touchscreen som visar aktuell driftstatus och larm. l Huvudavstängningsventil på utgående tryckledning. l Jockeypump är inkluderad för pumpstorlekar SP60 och större. l Avancerad tryckknappsmanöverpanel som visar aktuella vattenflöden, driftstatus och larm, samt möjliggör enkel justering av börvärdeinställningen. 6

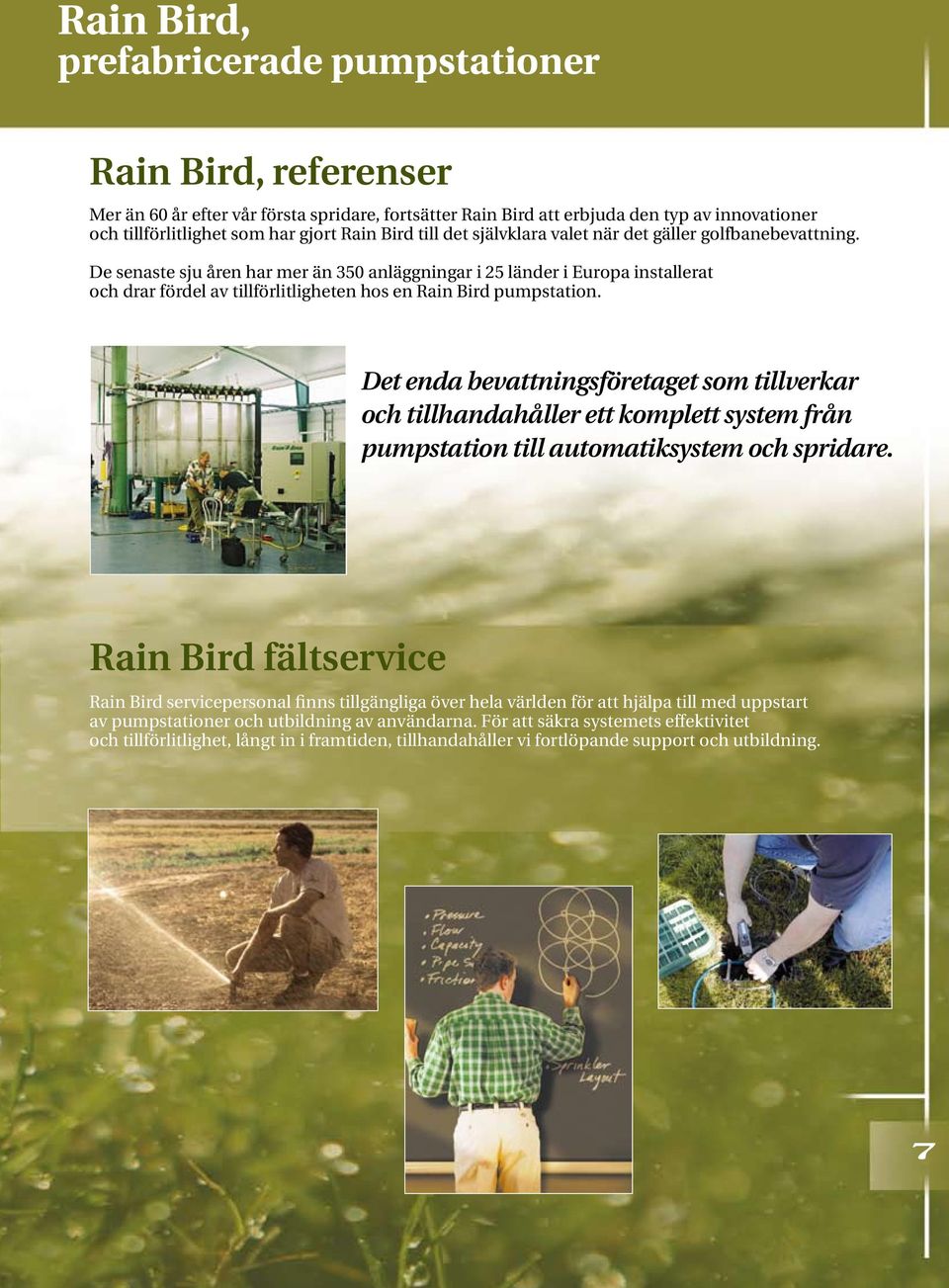

7 Rain Bird, prefabricerade pumpstationer Rain Bird, referenser Mer än 60 år efter vår första spridare, fortsätter Rain Bird att erbjuda den typ av innovationer och tillförlitlighet som har gjort Rain Bird till det självklara valet när det gäller golfbanebevattning. De senaste sju åren har mer än 350 anläggningar i 25 länder i Europa installerat och drar fördel av tillförlitligheten hos en Rain Bird pumpstation. Det enda bevattningsföretaget som tillverkar och tillhandahåller ett komplett system från pumpstation till automatiksystem och spridare. Rain Bird fältservice Rain Bird servicepersonal finns tillgängliga över hela världen för att hjälpa till med uppstart av pumpstationer och utbildning av användarna. För att säkra systemets effektivitet och tillförlitlighet, långt in i framtiden, tillhandahåller vi fortlöpande support och utbildning. 7

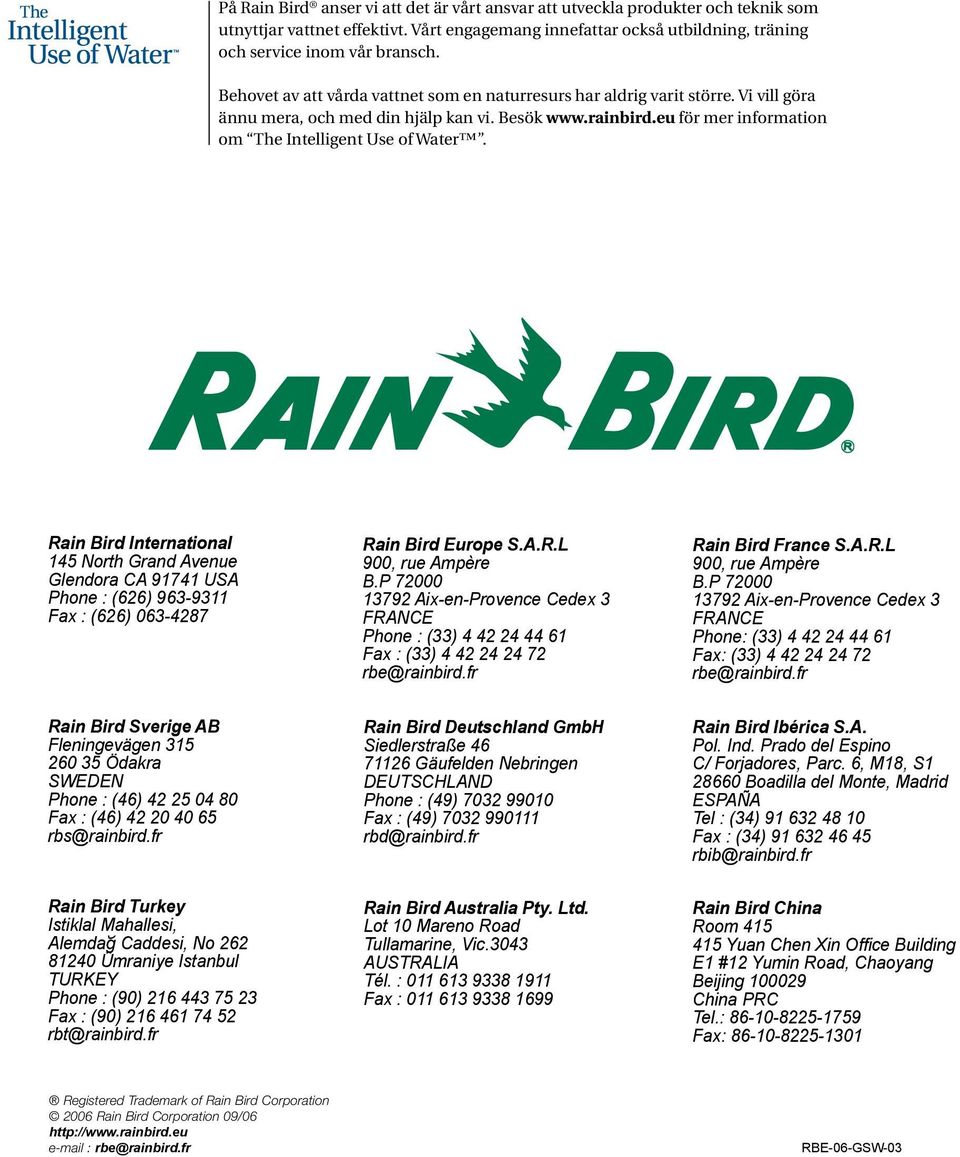

8 På Rain Bird anser vi att det är vårt ansvar att utveckla produkter och teknik som utnyttjar vattnet effektivt. Vårt engagemang innefattar också utbildning, träning och service inom vår bransch. Behovet av att vårda vattnet som en naturresurs har aldrig varit större. Vi vill göra ännu mera, och med din hjälp kan vi. Besök för mer information om The Intelligent Use of Water. Rain Bird International 145 North Grand Avenue Glendora CA USA Phone : (626) Fax : (626) Rain Bird Europe S.A.R.L 900, rue Ampère B.P Aix-en-Provence Cedex 3 FRANCE Phone : (33) Fax : (33) rbe@rainbird.fr Rain Bird France S.A.R.L 900, rue Ampère B.P Aix-en-Provence Cedex 3 FRANCE Phone: (33) Fax: (33) rbe@rainbird.fr Rain Bird Sverige AB Fleningevägen Ödakra SWEDEN Phone : (46) Fax : (46) rbs@rainbird.fr Rain Bird Deutschland GmbH Siedlerstraße Gäufelden Nebringen DEUTSCHLAND Phone : (49) Fax : (49) rbd@rainbird.fr Rain Bird Ibérica S.A. Pol. Ind. Prado del Espino C/ Forjadores, Parc. 6, M18, S Boadilla del Monte, Madrid ESPAÑA Tel : (34) Fax : (34) rbib@rainbird.fr Rain Bird Turkey Istiklal Mahallesi, Alemdag Caddesi, No Ümraniye Istanbul TURKEY Phone : (90) Fax : (90) rbt@rainbird.fr Rain Bird Australia Pty. Ltd. Lot 10 Mareno Road Tullamarine, Vic.3043 AUSTRALIA Tél. : Fax : Rain Bird China Room Yuan Chen Xin Office Building E1 #12 Yumin Road, Chaoyang Beijing China PRC Tel.: Fax: Registered Trademark of Rain Bird Corporation 2006 Rain Bird Corporation 09/ rbe@rainbird.fr RBE-06-GSW-03
