Rosemount 3095FT massflödestransmitter

Transkript

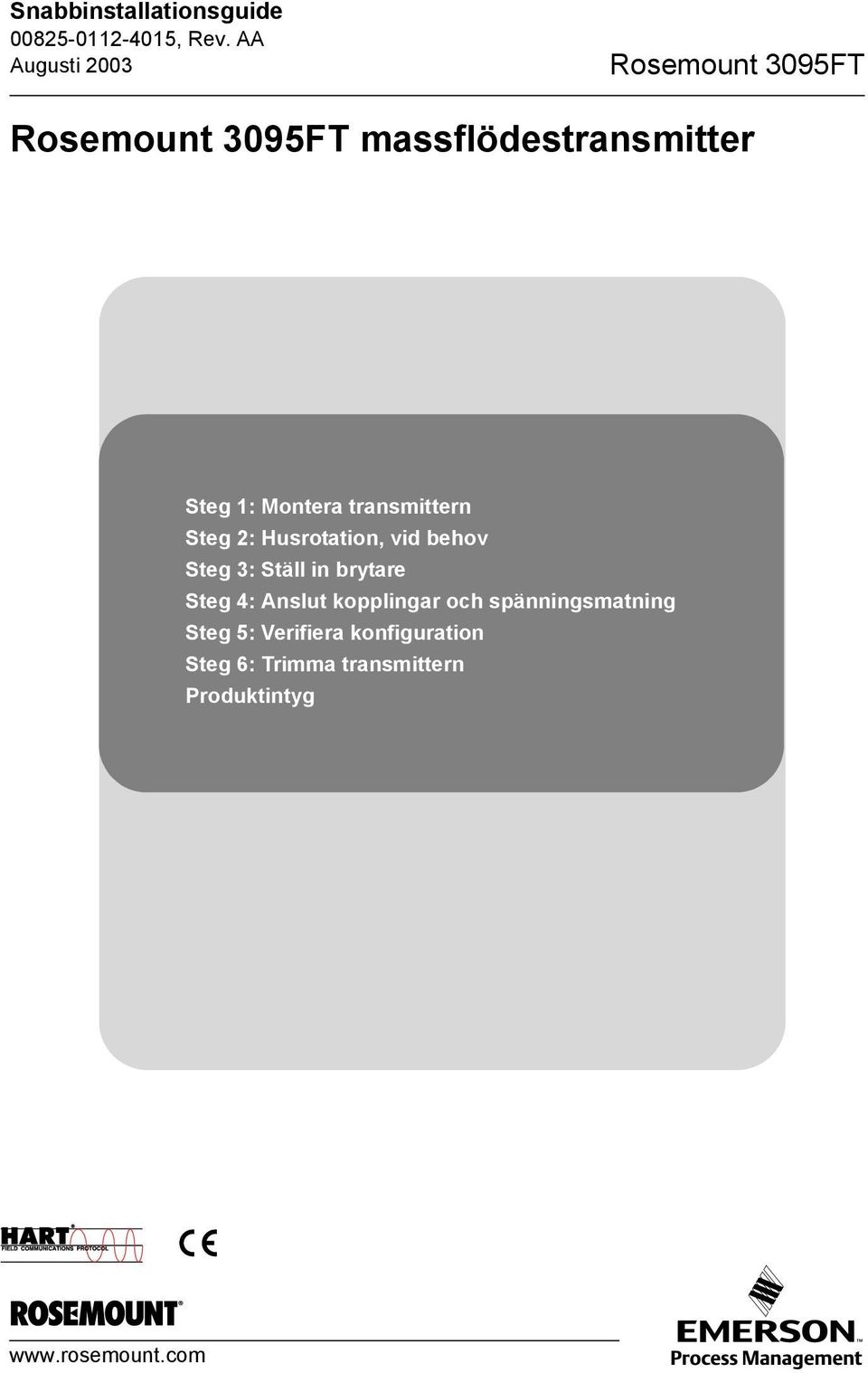

1 Snabbinstallationsguide Rosemount 3095FT Rosemount 3095FT massflödestransmitter Steg 1: Montera transmittern Steg 2: Husrotation, vid behov Steg 3: Ställ in brytare Steg 4: Anslut kopplingar och spänningsmatning Steg 5: Verifiera konfiguration Steg 6: Trimma transmittern Produktintyg

2 Rosemount 3095FT Snabbinstallationsguide 2005 Rosemount Inc. Alla rättigheter förbehålles. Alla varunamn tillhör ägaren. Rosemount och Rosemounts logotyp är registrerade varumärken som tillhör Rosemount Inc. Rosemount Inc Market Boulevard Chanhassen, MN USA Tfn: (USA) (800) Tfn: (internationellt): Fax: Emerson Process Management AB Box 1053 S Karlstad Sverige Tfn: +46 (54) Fax: +46 (54) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Tfn: (65) Fax: (65) / (65) Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Tyskland Tfn: 49 (0) Fax: 49 (0) Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Beijing , Kina Tfn: (86) (10) Fax: (86) (10) VIKTIGT MEDDELANDE Denna installationsguide ger grundläggande anvisningar för Rosemount massflödestransmittrar i serien 3095FT (dokumentnummer i referenshandboken). Den ger inte instruktioner för konfiguration, diagnostik, underhåll, service eller felsökning. Se lämplig referenshandbok för ytterligare instruktioner. Dessa instruktionsböcker finns också i elektroniskt format på VARNING! Explosioner kan resultera i dödsfall eller allvarlig personskada. Installation av denna transmitter i explosionsfarliga miljöer måste ske i enlighet med lämpliga lokala, nationella och internationella normer, lagar och tillämpningar. Innan HART-baserade kommunikationer ansluts i explosionsfarlig miljö, se till att instrumenten i kretsen har installerats i enlighet med egensäkra eller gnistfria kopplingsmetoder. Under en explosionssäker/flamsäker installation, avlägsna inte transmitterlocken när kretsen är strömförande. Processläckor kan orsaka skada eller resultera i dödsfall. För att undvika processläckor, använd endast O-ring avsedd för tätning tillsammans med motsvarande flänsadapter. Elektriska stötar kan resultera i dödsfall eller allvarlig personskada. Undvik kontakt med kablar och anslutningar. Högspänning som kan finnas på kablar, kan orsaka elektrisk stöt. 2

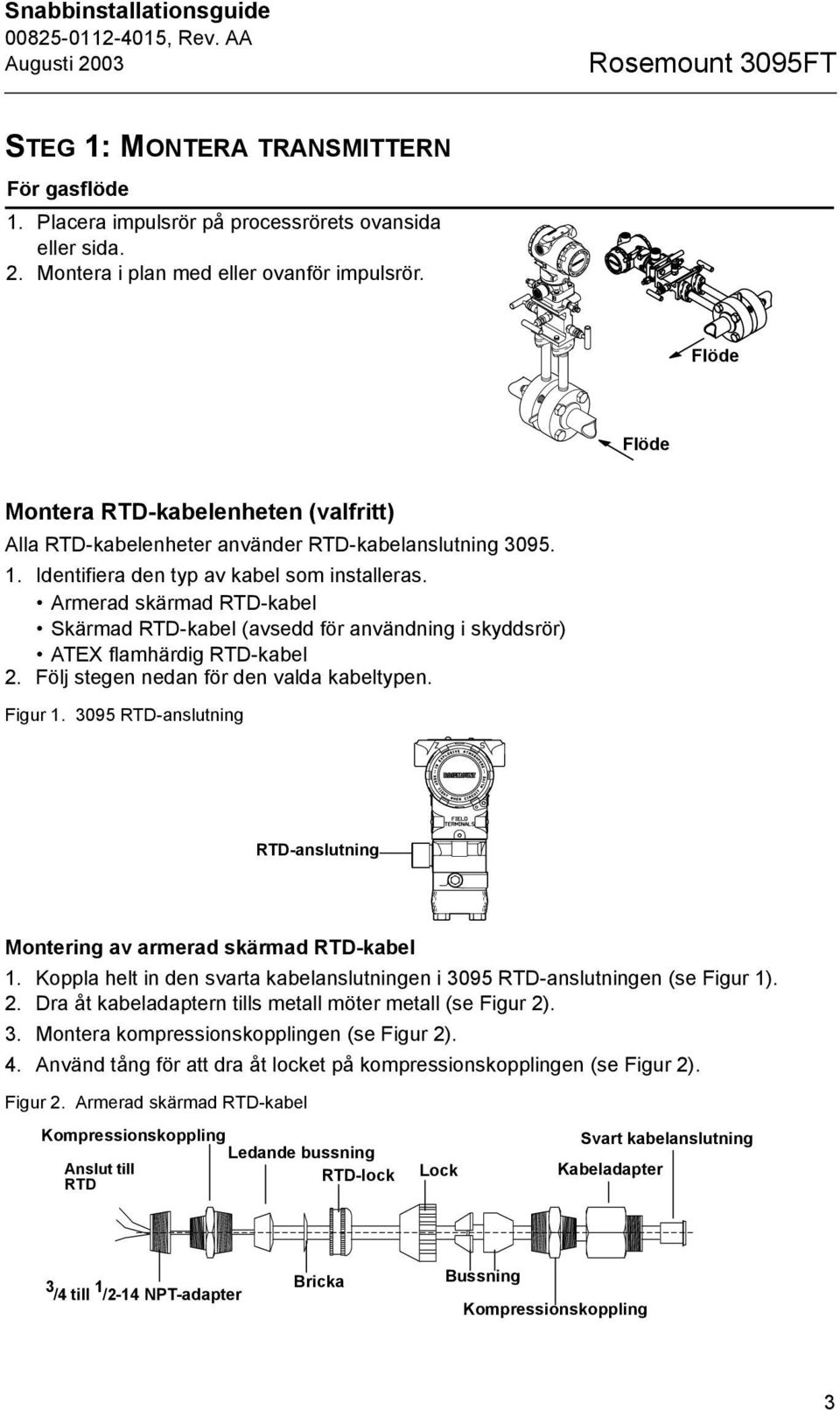

3 Snabbinstallationsguide Rosemount 3095FT STEG 1: MONTERA TRANSMITTERN För gasflöde 1. Placera impulsrör på processrörets ovansida eller sida. 2. Montera i plan med eller ovanför impulsrör. Flöde Flöde Montera RTD-kabelenheten (valfritt) Alla RTD-kabelenheter använder RTD-kabelanslutning Identifiera den typ av kabel som installeras. Armerad skärmad RTD-kabel Skärmad RTD-kabel (avsedd för användning i skyddsrör) ATEX flamhärdig RTD-kabel 2. Följ stegen nedan för den valda kabeltypen. Figur RTD-anslutning RTD-anslutning Montering av armerad skärmad RTD-kabel 1. Koppla helt in den svarta kabelanslutningen i 3095 RTD-anslutningen (se Figur 1). 2. Dra åt kabeladaptern tills metall möter metall (se Figur 2). 3. Montera kompressionskopplingen (se Figur 2). 4. Använd tång för att dra åt locket på kompressionskopplingen (se Figur 2). Figur 2. Armerad skärmad RTD-kabel Kompressionskoppling Svart kabelanslutning Ledande bussning Anslut till RTD-lock Lock Kabeladapter RTD 3 1 /4 till /2-14 NPT-adapter Bricka Bussning Kompressionskoppling 3

4 Rosemount 3095FT Snabbinstallationsguide STEG 1 FORTSÄTTNING... Montering av skärmad RTD-kabel (avsedd för användning i skyddsrör) 1. Koppla helt in den svarta kabelanslutningen i 3095 RTD-anslutningen (se Figur 1). 2. Dra åt kabeladaptern tills metall möter metall (se Figur 3). Figur 3. Skärmad RTD-kabel Kabeladapter 1 /2 14 NPT Montering av ATEX flamhärdig RTD-kabel 1. Koppla helt in den svarta kabelanslutningen i 3095 RTD-anslutningen (se Figur 1). 2. Dra åt kabeladaptern och packboxen tills metall möter metall (se Figur 4). Figur 4. ATEX flamhärdig RTD-kabel Svart kabelanslutning RTD-packbox CM20 Kabeladapter Packbox Svart kabelanslutning Panelmontering (1) Coplanar-fläns Rörmontering (1) Panelbultar tillhandahålls av kunden. 4

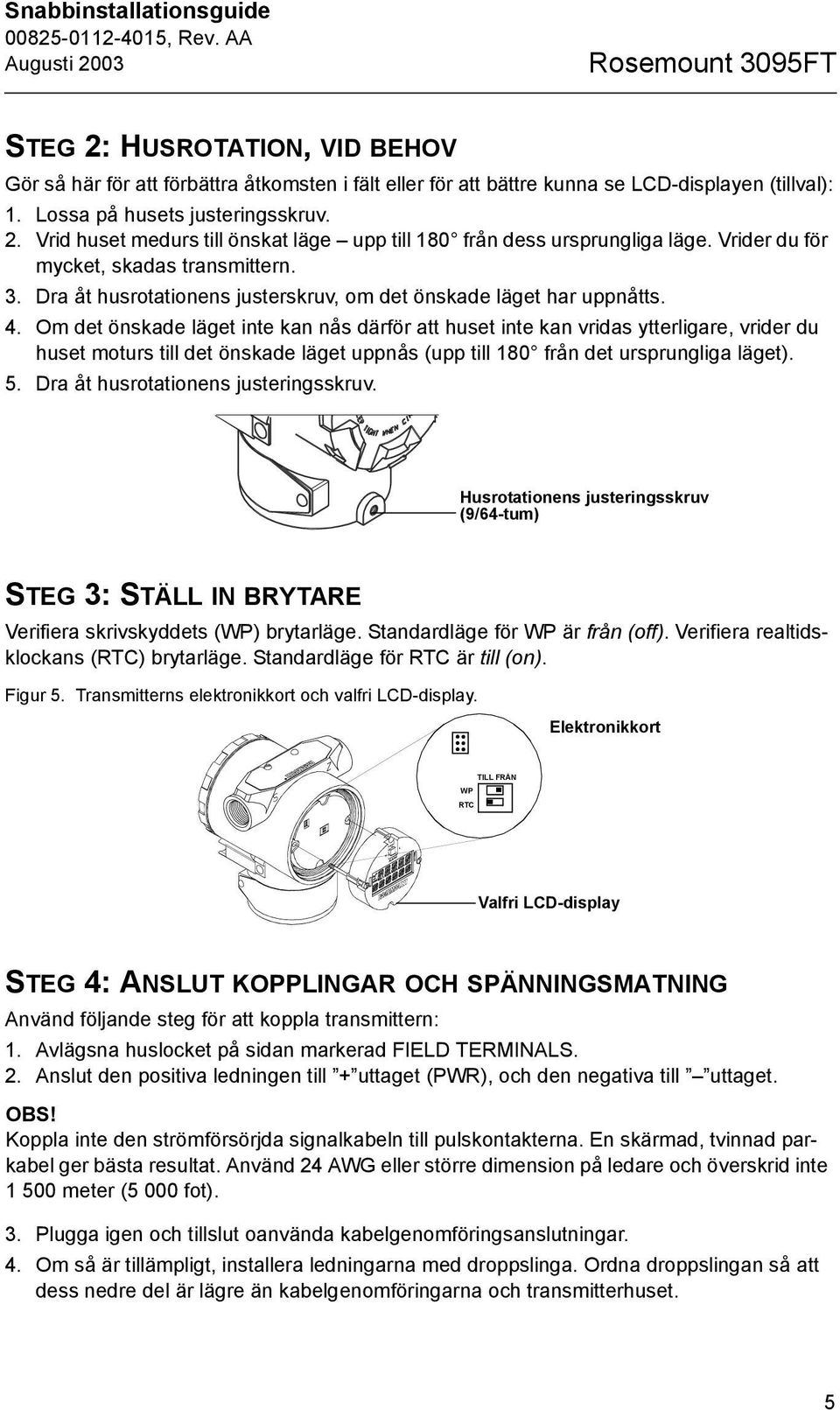

5 Snabbinstallationsguide Rosemount 3095FT STEG 2: HUSROTATION, VID BEHOV Gör så här för att förbättra åtkomsten i fält eller för att bättre kunna se LCD-displayen (tillval): 1. Lossa på husets justeringsskruv. 2. Vrid huset medurs till önskat läge upp till 180 från dess ursprungliga läge. Vrider du för mycket, skadas transmittern. 3. Dra åt husrotationens justerskruv, om det önskade läget har uppnåtts. 4. Om det önskade läget inte kan nås därför att huset inte kan vridas ytterligare, vrider du huset moturs till det önskade läget uppnås (upp till 180 från det ursprungliga läget). 5. Dra åt husrotationens justeringsskruv. Husrotationens justeringsskruv (9/64-tum) STEG 3: STÄLL IN BRYTARE Verifiera skrivskyddets (WP) brytarläge. Standardläge för WP är från (off). Verifiera realtidsklockans (RTC) brytarläge. Standardläge för RTC är till (on). Figur 5. Transmitterns elektronikkort och valfri LCD-display. Elektronikkort TILL FRÅN WP RTC Valfri LCD-display STEG 4: ANSLUT KOPPLINGAR OCH SPÄNNINGSMATNING Använd följande steg för att koppla transmittern: 1. Avlägsna huslocket på sidan markerad FIELD TERMINALS. 2. Anslut den positiva ledningen till + uttaget (PWR), och den negativa till uttaget. OBS! Koppla inte den strömförsörjda signalkabeln till pulskontakterna. En skärmad, tvinnad parkabel ger bästa resultat. Använd 24 AWG eller större dimension på ledare och överskrid inte meter (5 000 fot). 3. Plugga igen och tillslut oanvända kabelgenomföringsanslutningar. 4. Om så är tillämpligt, installera ledningarna med droppslinga. Ordna droppslingan så att dess nedre del är lägre än kabelgenomföringarna och transmitterhuset. 5

6 Rosemount 3095FT Snabbinstallationsguide STEG 4 FORTSÄTTNING... Figur 6 visar vilka kopplingsanslutningar som behövs för att driva modell 3095 och möjliggöra kommunikation med en persondator. Figur 6. Kopplingsschema för transmitter Modem RL 250 Ω Kraftaggregat OBS! Installation av transientskyddets kontaktblock ger inte transientskydd, om inte 3095-höljet är ordentligt jordat. Kraftaggregat Kraftaggregat bör ge ström med mindre än två procents rippel. Den totala motståndsbelastningen är summan av signalkablarnas motstånd och belastningsmotståndet i styrenhet, indikator och liknande. Observera att motståndet i egensäkra säkerhetsbarriärer, om sådana används, måste inkluderas. Figur 7. Belastningsgräns 1964 Max. kretsmotstånd Matningsspänning 7,5 0,014 Belastning (ohm) 250 Driftsområde 0 7,5 11,0 Matningsspänning 35 Kommunikation kräver ett minsta kretsmotstånd på 250 ohm. 6

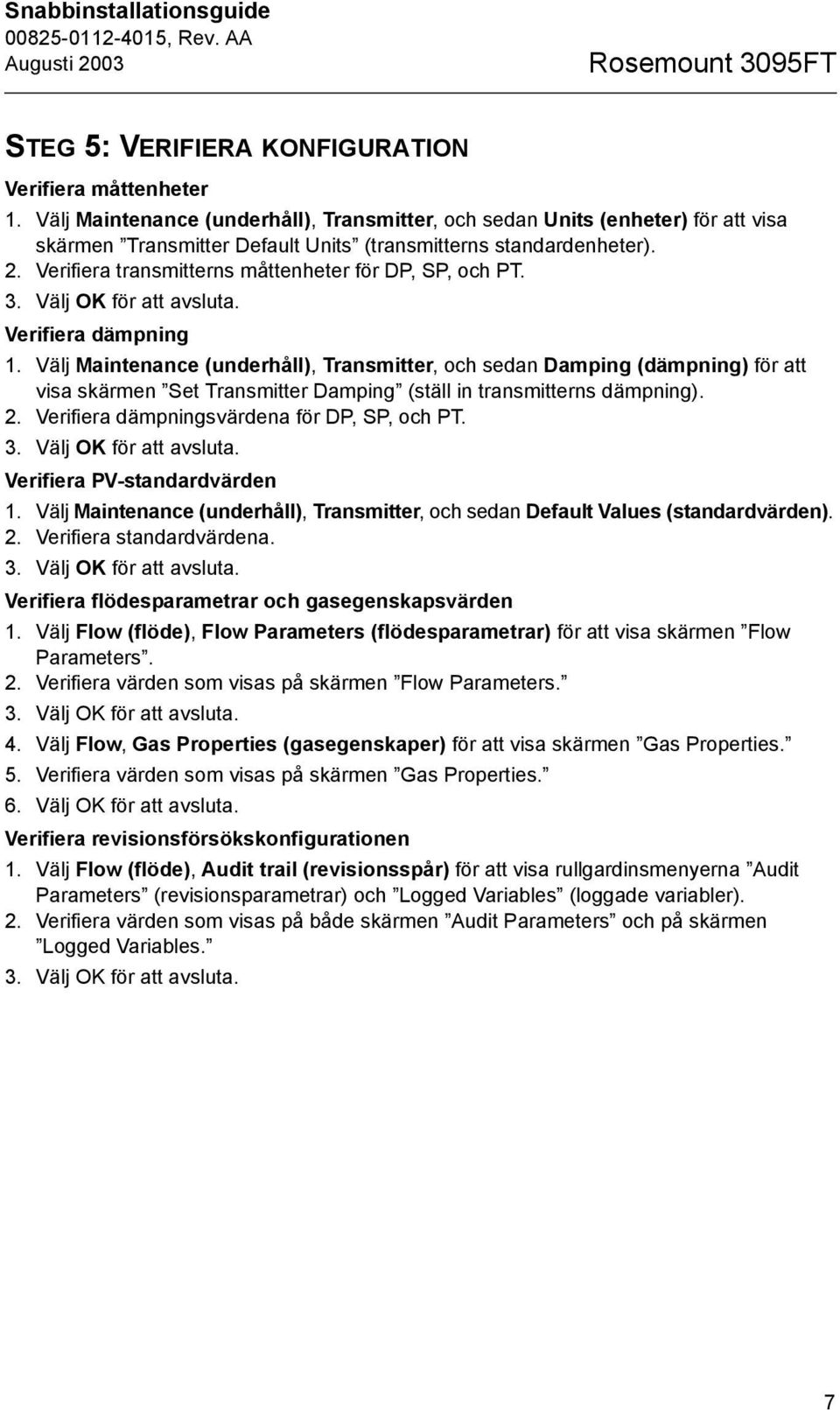

7 Snabbinstallationsguide Rosemount 3095FT STEG 5: VERIFIERA KONFIGURATION Verifiera måttenheter 1. Välj Maintenance (underhåll), Transmitter, och sedan Units (enheter) för att visa skärmen Transmitter Default Units (transmitterns standardenheter). 2. Verifiera transmitterns måttenheter för DP, SP, och PT. 3. Välj OK för att avsluta. Verifiera dämpning 1. Välj Maintenance (underhåll), Transmitter, och sedan Damping (dämpning) för att visa skärmen Set Transmitter Damping (ställ in transmitterns dämpning). 2. Verifiera dämpningsvärdena för DP, SP, och PT. 3. Välj OK för att avsluta. Verifiera PV-standardvärden 1. Välj Maintenance (underhåll), Transmitter, och sedan Default Values (standardvärden). 2. Verifiera standardvärdena. 3. Välj OK för att avsluta. Verifiera flödesparametrar och gasegenskapsvärden 1. Välj Flow (flöde), Flow Parameters (flödesparametrar) för att visa skärmen Flow Parameters. 2. Verifiera värden som visas på skärmen Flow Parameters. 3. Välj OK för att avsluta. 4. Välj Flow, Gas Properties (gasegenskaper) för att visa skärmen Gas Properties. 5. Verifiera värden som visas på skärmen Gas Properties. 6. Välj OK för att avsluta. Verifiera revisionsförsökskonfigurationen 1. Välj Flow (flöde), Audit trail (revisionsspår) för att visa rullgardinsmenyerna Audit Parameters (revisionsparametrar) och Logged Variables (loggade variabler). 2. Verifiera värden som visas på både skärmen Audit Parameters och på skärmen Logged Variables. 3. Välj OK för att avsluta. 7

8 Rosemount 3095FT Snabbinstallationsguide STEG 6: TRIMMA TRANSMITTERN OBS! Transmittrar sänds från Emerson Process Management, Rosemount Division, helt kalibrerade enligt önskemål, eller med tillverkarens standardvärden i full skala. Nolltrim Ett nolltrim är en enkelpunktsjustering för att kompensera montagelägeseffekter. När du utför ett nolltrim, se då till att utjämningsventilen är öppen och att alla vätskefyllda impulsrör har fyllts till rätt nivå. Om nollpunktsförskjutningen är mindre än 3 % av sann nollpunkt, följer du instruktionen nedan. OBS! För absolut trycksensor (AP-sensor): Om den är öppen för atmosfären, bör avläsningen ligga på atmosfärtrycket (ungefär 0,8 1,0 bar (12 15 psi)), inte noll. Använd en barometer som är tre gånger exaktare än Rosemount 3095 AP-givaren. Trimma DP-förskjutning (noll) 1. Klicka på Maintenance (Underhåll), Transmitter (Sändare), Verify/Calibrate (verifiera/kalibrera) på aktivitetsfältet. 2. Välj DP och klicka på Calibrate (kalibrera). 3. Välj Offset (Zero) Only (endast förskjutning (noll)) och klicka på OK. 4. Titta igenom instruktionerna som visas och vänta på att Measured Value (uppmätt värde) stabiliseras. Klicka på OK för att avsluta. Trimma SP-förskjutning (noll) 1. Klicka på Maintenance (Underhåll), Transmitter (Sändare), Verify/Calibrate (verifiera/kalibrera) på aktivitetsfältet. 2. Välj SP och klicka på Calibrate (kalibrera). 3. Välj Offset (Zero) Only (endast förskjutning (noll)) och klicka på OK. 4. Titta igenom instruktionerna som visas och vänta på att Measured Value (uppmätt värde) stabiliseras. Klicka på OK för att avsluta. 8

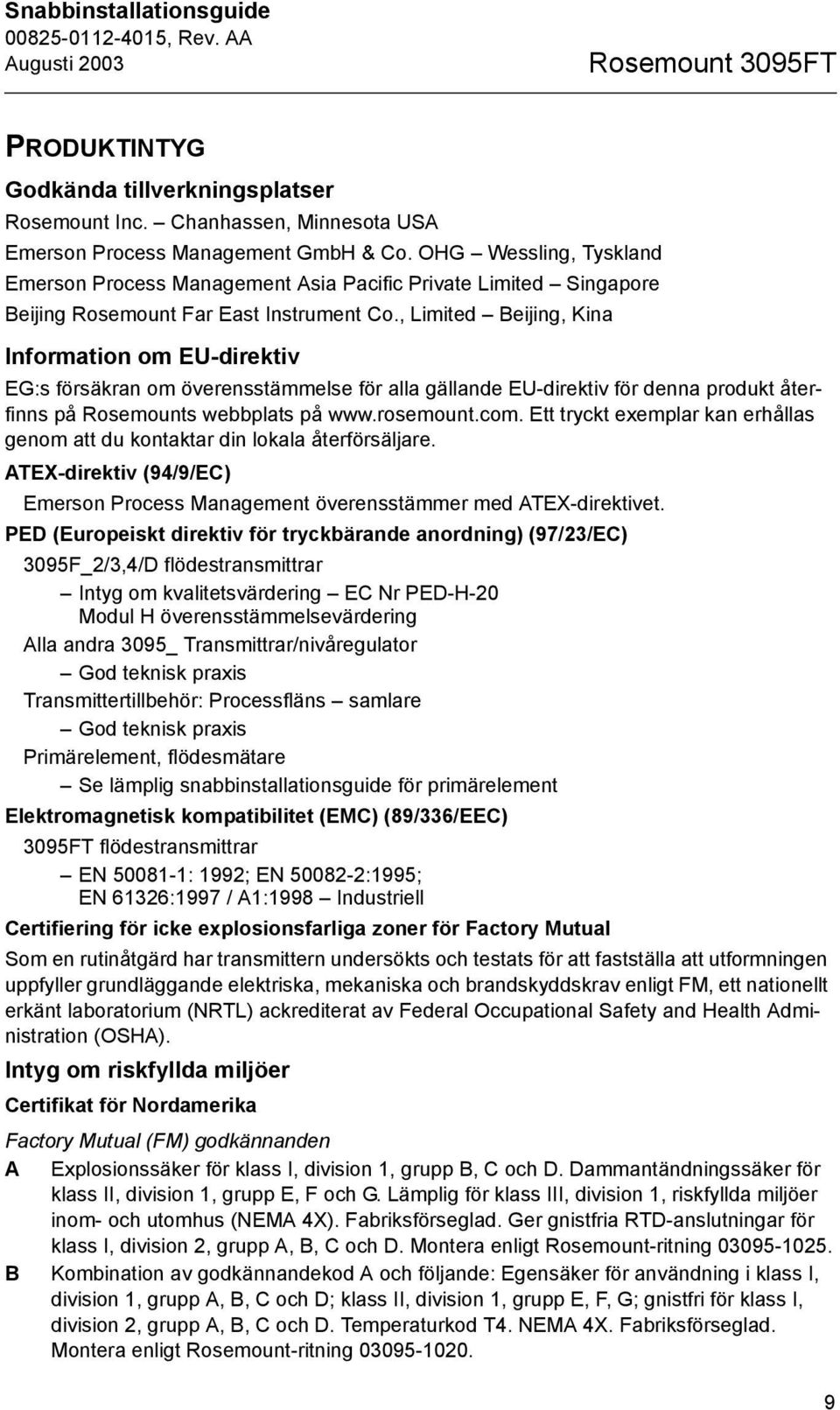

9 Snabbinstallationsguide Rosemount 3095FT PRODUKTINTYG Godkända tillverkningsplatser Rosemount Inc. Chanhassen, Minnesota USA Emerson Process Management GmbH & Co. OHG Wessling, Tyskland Emerson Process Management Asia Pacific Private Limited Singapore Beijing Rosemount Far East Instrument Co., Limited Beijing, Kina Information om EU-direktiv EG:s försäkran om överensstämmelse för alla gällande EU-direktiv för denna produkt återfinns på Rosemounts webbplats på Ett tryckt exemplar kan erhållas genom att du kontaktar din lokala återförsäljare. ATEX-direktiv (94/9/EC) Emerson Process Management överensstämmer med ATEX-direktivet. PED (Europeiskt direktiv för tryckbärande anordning) (97/23/EC) 3095F_2/3,4/D flödestransmittrar Intyg om kvalitetsvärdering EC Nr PED-H-20 Modul H överensstämmelsevärdering Alla andra 3095_ Transmittrar/nivåregulator God teknisk praxis Transmittertillbehör: Processfläns samlare God teknisk praxis Primärelement, flödesmätare Se lämplig snabbinstallationsguide för primärelement Elektromagnetisk kompatibilitet (EMC) (89/336/EEC) 3095FT flödestransmittrar EN : 1992; EN :1995; EN 61326:1997 / A1:1998 Industriell Certifiering för icke explosionsfarliga zoner för Factory Mutual Som en rutinåtgärd har transmittern undersökts och testats för att fastställa att utformningen uppfyller grundläggande elektriska, mekaniska och brandskyddskrav enligt FM, ett nationellt erkänt laboratorium (NRTL) ackrediterat av Federal Occupational Safety and Health Administration (OSHA). Intyg om riskfyllda miljöer Certifikat för Nordamerika Factory Mutual (FM) godkännanden A Explosionssäker för klass I, division 1, grupp B, C och D. Dammantändningssäker för klass II, division 1, grupp E, F och G. Lämplig för klass III, division 1, riskfyllda miljöer inom- och utomhus (NEMA 4X). Fabriksförseglad. Ger gnistfria RTD-anslutningar för klass I, division 2, grupp A, B, C och D. Montera enligt Rosemount-ritning B Kombination av godkännandekod A och följande: Egensäker för användning i klass I, division 1, grupp A, B, C och D; klass II, division 1, grupp E, F, G; gnistfri för klass I, division 2, grupp A, B, C och D. Temperaturkod T4. NEMA 4X. Fabriksförseglad. Montera enligt Rosemount-ritning

10 Rosemount 3095FT Snabbinstallationsguide Canadian Standards Association (CSA) godkännanden C Explosionssäker för klass I, division 1, grupp B, C och D. Dammantändningssäker för klass II, division 1, grupp E, F och G. Lämplig för klass III, division 1, explosionsfarliga miljöer inom- och utomhus, CSA-kapsling typ 4X. Fabriksförseglad. Ger gnistfri RTD-anslutning för klass I, division 2, grupp A, B, C och D. Godkänd för klass I, division 2, grupp A, B, C och D. Montera enligt Rosemount-ritning D Kombination av godkännandekod C och följande: Egensäker för klass I, division 1, grupp A, B, C och D, när den är monterad i enlighet med Rosemount ritning Temperaturkod T3C. Europeiska certifikat H ATEX-certifiering för flamsäkerhet Certifikatnr: KEMA02ATEX2320X II 1/2 G EEx d IIC T5 ( 50 C T omg 80 C) T6 ( 50 C T omg 65 C) 1180 M ATEX-certifiering för dammsäkerhet Certifikatnr: KEMA02ATEX2321X II 1 D T90 C ( 40 C T omg 80 C) V = 55 Vdc MAX I = 23 madc MAX IP
