1 SmartPower -lösningar , vers. BA

2 OBS! Denna handledning innehåller grundläggande anvisningar för SmartPower-produktserien. Den innehåller inga anvisningar om detaljerad konfiguration, diagnostik, underhåll, service eller felsökning eller installation av trådlösa enheter. Se handböcker och snabbstartsguider till relevanta trådlösa enheter för ytterligare anvisningar. Denna handledning finns också i elektroniskt format på VARNING! Explosioner kan resultera i dödsfall eller allvarlig personskada Installation av denna batterimodul i explosionsfarlig miljö måste ske i enlighet med tillämpliga lokala, nationella och internationella standarder och normer samt gällande praxis. Se avsnittet Produktintyg för information om eventuella inskränkningar förknippade med säkra installationer. Se till att instrumenten har installerats i enlighet med egensäkra eller gnistfria kopplingsmetoder innan fältkommunikatorn ansluts i explosionsfarlig miljö. Elstötar kan resultera i dödsfall eller allvarlig personskada. Undvik kontakt med ledningar och anslutningar. Högspänning i ledningar kan orsaka elstötar. Batterimodulen kan bytas i explosionsfarliga miljöer. Batterimodulen har en ytresistivitet som överstiger 1 gigaohm och måste monteras på rätt sätt i den trådlösa enheten. Försiktighet måste iakttas under transport till och från installationsplatsen för att förhindra elektrostatisk uppladdning. FÖRSIKTIGHET! Svarta batterimoduler innehåller två primära litiumbatterier av storlek C. Gröna batterimoduler innehåller ett primärt litiumbatteri av storlek D. Transport av primära litiumbatterier regleras av U.S. Department of Transportation, IATA (International Air Transport Association), ICAO (International Civil Aviation Organization) och ARD (European Ground Transportation of Dangerous Goods). Det åligger avsändaren att se till att samtliga ovanstående samt andra lokala krav uppfylls. Konsultera gällande bestämmelser och krav före transport. Innehållsförteckning Varning på produktdekaler Fysisk installation Kontrollera funktioner Kassering/återvinning av uttjänta batterimoduler Produktintyg EG-försäkran om överensstämmelse för 701P

3 Varning på produktdekaler Rosemount 701P-batterimodulerna är försedda med en varningsdekal som i samtliga fall har identisk varningstext. Dekalen visas på bilden nedan. Varningstexten lyder som följer: WARNING Potential Static Hazard, Use Caution when Handling. Risk of Fire, Explosion or Severe Burn Hazard. DO NOT Recharge, Disassemble, Heat above 100 C, Incinerate or Expose Contents to Water. Li metal content approx 5g. (VARNING! Risk för statisk elektricitet. Var försiktig vid hantering på grund av risken för eldsvåda, explosion och allvarliga brännskador. Batteriet får INTE laddas om, demonteras, värmas upp till temperaturer som överstiger 100 C, eldas upp eller utsättas för vatten. Litiuminnehåll ca 5 g.) Figur 1. Varningsdekal på 701PBK Figur 2. Varningsdekal på 701PGN 3

4 Steg 1. Fysisk installation Två typer av batterimoduler tas upp i detta dokument, den svarta (701PBK) och den gröna (701PGN) modulen. Figur 3. Installation av den svarta batterimodulen Svart batterimodul (701PBK) 1. Installera HART -enheten i enlighet med vedertagna installationsnormer och tillverkarens anvisningar. Se även till att använda ett godkänt gängtätningsmedel på alla anslutningar. 2. Skruva loss batterimodulens lock från den trådlösa enheten. 3. Anslut batterimodulen till den trådlösa enheten. Batterimodulen har ett spårfräst anslutningsdon för att förhindra felaktig anslutning. OBS! Trådlösa enheter bör slås på i ordningsföljd med början från den enhet som är närmast mottagaren (Smart Wireless Gateway). Detta leder till en enklare och snabbare nätverksinstallation. 4. Stäng huslocket och dra åt ordentligt. Se alltid till att enheten är ordentligt förseglad genom att montera locken på elektronikkapslingen så att metall vidrör metall utan att dra åt för hårt. 4

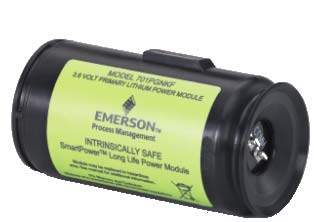

5 Figur 4. Installation av den gröna batterimodulen Grön batterimodul (701PGN) 1. Installera HART-enheten i enlighet med vedertagna installationsnormer och tillverkarens anvisningar. Se även till att du använder ett godkänt gängtätningsmedel på alla kopplingar. 2. Skruva loss batterimodulens lock från den trådlösa enheten. 3. Anslut den gröna batterimodulen till den trådlösa enheten. Den gröna batterimodulen har ett spårfräst anslutningsdon för att förhindra felaktig anslutning. Om den gröna batterimodulen placeras i huset på fel sätt får den inte ordentligt plats i huset. OBS! Trådlösa enheter bör slås på i ordningsföljd med början från den enhet som är närmast mottagaren (Smart Wireless Gateway). Detta leder till en enklare och snabbare nätverksinstallation. 4. Stäng huslocket och dra åt ordentligt. Kontrollera att batterimodulen är helt åtdragen för att undvika att det tränger in fukt. Kanten på polymerlocket till batterimodulen ska ha kontakt med ytan på polymerkapslingen för ordentlig tätning. Dra inte åt för hårt. 5

6 1 2 3 P/N COMM Steg 2. Kontrollera funktioner Funktionerna kan kontrolleras med hjälp av fältkommunikatorn, på mottagaren via Smart Wireless Gateways inbyggda webbserver, via AMS Wireless Configurator eller på den trådlösa enhetens LCD-display. Fältkommunikator Om du kan kommunicera med den trådlösa enheten via en fältkommunikator driver batterimodulen enheten (som därmed fungerar som den ska). Figur 5 visar hur en fältkommunikator ansluts till en trådlös enhet med antingen den svarta eller den gröna batterimodulen. Figur 5. Anslutningar till fältkommunikatorn Figur 6. Fältkommunikator 475 6

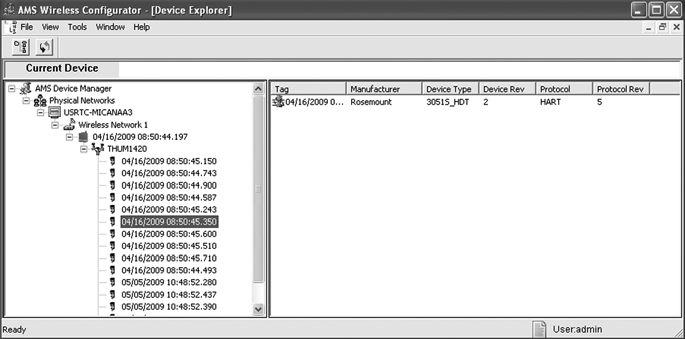

7 Mottagaren (Smart Wireless Gateway) Om den trådlösa enheten konfigurerades med nätverks-id och anslutningsnyckel och tillräckligt lång tid har förflutit för nätverksavfrågning ansluts transmittern till nätverket. Du verifierar enhetens funktion och anslutning till nätverket via mottagarens inbyggda webbserver genom att öppna webbgränssnittet och navigerar till sidan Explorer (Utforskaren). Om den trådlösa enheten har anslutits till nätverket fungerar batterimodulen som den ska. OBS! Det kan ta flera minuter innan enheten kopplas upp till nätverket. AMS Wireless Configurator När enheten har anslutits till nätverket visas detta i Wireless Configurator som bilden nedan visar. Den trådlösa enhetens LCD-display Om den trådlösa enheten som ansluts till batterimodulen har en LCD-display kan den användas för att kontrollera funktionen. När batterimodulen först ansluts till den trådlösa enheten slås LCD-displayen på i ungefär 40 sekunder. Om LCD-displayen slås på när batterimodulen installerats fungerar batterimodulen som den ska. Felsökning Om den trådlösa enheten inte slås på när batterimodulen satts i kan batterimodulen vara uttjänt. Byt ut batterimodulen och se efter om den trådlösa enheten slås på. I annat fall, se felsökningsavsnittet i handboken till den trådlösa enheten. 7

8 Kassering/återvinning av uttjänta batterimoduler 1. Kassera batterimoduler i enlighet med tillämpliga lagar och föreskrifter. 2. Omhändertagande och kassering bör endast utföras av behörig personal i enlighet med tillämpliga krav för transport och bortskaffande av farligt avfall. 3. Förbränning ska endast utföras av utbildad personal i för ändamålet avsedda anläggningar. Transportförordningar Transport av primära litiumbatterier regleras av U.S. Department of Transportation, IATA (International Air Transport Association), ICAO (International Civil Aviation Organization) och ARD (European Ground Transportation of Dangerous Goods). Det åligger avsändaren att se till att samtliga ovanstående samt andra lokala krav uppfylls. Konsultera gällande bestämmelser och krav före transport. Hanteringsbeaktanden Svarta batterimoduler innehåller två primära litiumbatterier av storlek C. Gröna batterimoduler innehåller ett primärt litiumbatteri av storlek D. Under normala omständigheter är batterimaterialen inneslutna och inte reaktiva så länge batteriernas och modulens integritet bibehålls. Iaktta försiktighet för att undvika värmeskador, elektriska eller mekaniska skador. Skydda kontakterna för att förhindra förtida urladdning. Var försiktig vid hantering av batterimodulen. Den kan skadas om den utsätts för slag eller stötar. Risker med batterier finns kvar även om cellerna har laddats ur. Miljöhänsyn I likhet med alla andra batterier ska gällande miljöregler och föreskrifter följas för rätt hantering av uttjänta batterier. Även om inga specifika krav föreligger bör återvinning ske genom en behörig återvinningsstation. Konsultera materialsäkerhetsdatabladet för batterispecifik information. 8

9 Produktintyg Information om EU-direktiv EG-försäkran om överensstämmelse för denna produkt finns på sidan 12. Den senaste versionen av produktens försäkran om överensstämmelse finns på FM Approvals intyg för icke explosionsfarliga miljöer Som en rutinåtgärd har produkten undersökts och testats för att fastställa att dess utförande uppfyller grundläggande elektriska, mekaniska och brandskyddskrav enligt FM Approvals (Factory Mutual Approvals, ett nationellt erkänt testlaboratorium [Nationally Recognized Testing Laboratory, NRTL]) auktoriserat av USA:s Federal Occupational Safety and Health Administration (OSHA). Intyg om explosionsfarliga miljöer USA KF FM Approvals egensäker Intygs-nr: Tillämpliga standarder: klass 3600:1998, klass 3610:2010, klass 3810:2005 Märkdata: Egensäker kl. I, II, III, div. 1, gr. A, B, C, D, E, F, G Gnistfri kl. I, zon 0, AEx ia IIC T4 ( 40 C T a 70 C) (se Tabell 1 eller Tabell 2 för parametrar). Särskilda villkor för säker användning (x): 1. För byte av batterimodul, se anvisningarna till slutprodukten. KF CSA International egensäker Intygs-nr: Tillämpade standarder: CSA-standard C22.2 nr 0-M91, CSA-standard C22.2 nr Märkdata: Egensäker kl I, gr. A,B,C,D; temp.kod T3C (Ta 70 C) Varning! Se snabbinstallationsguide för anvisningar om egensäkert bruk (se Tabell 1 eller Tabell 2 för parametrar). Särskilda villkor för säker användning (x): 1. Batterimodulerna är godkända som komponenter för användning i egensäkra produkter, där lämplighet/kombination för användning i slutmonteringen ska vara föremål för CSA-godkännande. Slutmonteringen måste omfatta alla säkerhetsfunktioner som behövs för batterier i enlighet med gällande normer för den slutliga egensäkra tillämpningen. 9

10 Europa KF ATEX egensäkerhet Intygs-nr: Baseefa11ATEX0042X Tillämpade standarder: SS-EN :2009, SS-EN :2007 Märkdata: ATEX-kategori II 1G Ex ia IIC T4 Ga ( 55 C Ta +70 C) T5 Ga ( 55 C Ta +40 C) (För utsignalsparametrar, se Tabell 1 och Tabell 2.) Särskilda villkor för säker användning (x): 1. Plasthöljena på SmartPower-batterimoduler av modell 701P kan utgöra en en potentiell elektrostatisk antändningsrisk och försiktighet bör därför iakttas vid hantering (detta användningsvillkor gäller inte om batterimodulen installeras inuti en trådlös transmitters kapsling). Internationella KF IECEx egensäkerhet Intygs-nr: IECEx BAS X Tillämpade standarder: IEC :2004, IEC : , IEC :2006 Märkdata: Ex ia IIC T4 Ga ( 55 C Ta +70 C) T5 Ga ( 55 C Ta +40 C) (För utsignalsparametrar, se Tabell 1 och Tabell 2.) Särskilda villkor för säker användning (x): 1. Plasthöljena på SmartPower-batterimoduler av modell 701P kan utgöra en en potentiell elektrostatisk antändningsrisk och försiktighet bör därför iakttas vid hantering (detta användningsvillkor gäller inte om batterimodulen installeras inuti en trådlös transmitters kapsling). 10

11 Säkerhetsparametrar Följande säkerhetsparametrar gäller alla intyg för användning i farliga miljöer. Tabell 1. Säkerhetsparametrar Svart batterimodul, 701PBKKF U o = 7,8 V I o = 2,16 A P o = 0,83 W C o = 3,0 μf L o = 7,6 μh Tabell 2. Säkerhetsparametrar Grön batterimodul, 701PGNKF U o = 3,9 V I o = 2,78 A P o = 2,71 W C o = 100 μf L o = 4,6 μh 11

12 Figur 7. EG-försäkran om överensstämmelse för 701P EC Declaration of Conformity No: RMD 1085 Rev. A We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, 701P SmartPower Power Module Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Vice President, Global Quality & Customer Care (function) Timothy J. Layer 29 August, 2011 (name) (date of issue) 12

13 Schedule EC Declaration of Conformity RMD 1085 Rev. A EMC Directive (2004/108/EC) All Models Harmonized Standards: EN :2006 ATEX Directive (94/9/EC) 701P SmartPower Power Module Baseefa11ATEX0042X - Intrinsic Safety Certificate Equipment Group II Category 1G Ex ia T4 Ga -60 C Ta +70 C T5 Ga -60 C Ta +40 C Harmonized Standards Used: EN :2009; EN :2007 ATEX Notified Bodies for EC Type Examination Certificate Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: Page 2 of 2 701P_RMD1085_RevA.docx 13

14 EG-försäkran om överensstämmelse Nr: RMD 1085, vers. A Vi, Rosemount Inc Market Boulevard Chanhassen, MN USA intygar på eget ansvar att följande produkt: tillverkad av Batterimodul SmartPower 701P Rosemount Inc Technology Drive och 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA till vilken denna försäkran hänför sig, överensstämmer med EG-direktiven, inklusive de senaste tilläggen, som framgår av bifogad tabell. Förutsättningen för överensstämmelse baseras på tillämpningen av de harmoniserade standarderna och, när så är tillämpligt eller erforderligt, ett intyg från ett till EG anmält organ, vilket framgår av bifogad tabell. Vice President Global Quality and Customer Care (befattning) Timothy J Layer Den 29 augusti 2011 (namn) (datum för utfärdande) 14

15 Tabell EG-försäkran om överensstämmelse, RMD 1085 vers. A Direktivet om elektromagnetisk kompatibilitet (2004/108/EG) Alla modeller Harmoniserade standarder: SS-EN :2006 ATEX-direktivet (94/9/EG) Batterimodul SmartPower 701P Baseefa11ATEX0042X egensäkerhetsintyg Utrustning grupp II, kategori 1 G Ex ia T4 Ga 60 C T5 Ga 60 C Tillämpade harmoniserade standarder: SS-EN :2009; SS-EN :2007 Anmälda organ för CE-typutvärderingsintyg enligt ATEX-direktivet Baseefa [nummer på anmält organ: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ, Storbritannien Anmält organ för kvalitetssäkring enligt ATEX-direktivet Baseefa [nummer på anmält organ: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ, Storbritannien Fil-ID: Sidan 2 av 2 701P_RMD1085_RevA_swe.doc 15
