Rosemount 405 kompakt primärelement. Snabbstartsguide , vers. FF December 2014

Transkript

1 Rosemount 405 kompakt primärelement , vers. FF

2 OBS! Denna handledning innehåller grundläggande anvisningar för Rosemount 405 primärelement. Den innehåller inga anvisningar om konfiguration, diagnostik, underhåll, service, felsökning eller explosions-, flam- eller egensäkra installationer. Se referenshandboken till modell 405 (dokument-nr ) för ytterligare anvisningar. Denna handbok finns också i elektroniskt format på Om primärelementet av modell 405 beställdes monterat på en Rosemount 3051S-transmitter är den nya enheten en Rosemount 3051SFC Compact-flödesmätare. Se snabbstartsguiden till Rosemount 3051S-seriens trycktransmitter (dokument-nr ) för information om konfiguration och intyg om användning på farliga platser. Om primärelementet av modell 405 beställdes monterat på en Rosemount 3051S MultiVariable -transmitter är den nya enheten en Rosemount 3051SFC Compact-flödesmätare. Se snabbstartsguiden till 3051S MultiVariable-transmittern (dokument-nr ) för information om konfiguration och intyg om användning på farliga platser. VARNING! Processläckor kan orsaka skada eller resultera i dödsfall. För att undvika processläckor, använd endast packningar avsedda för tätning med motsvarande fläns och o-ringar för att täta processanslutningar. Innehållsförteckning Placering av primärelementet Inriktning av primärelementet Installation av primärelementet Produktintyg

3 Steg 1. Placering av primärelementet Installera 405 på rätt plats i röret för att förhindra felaktig mätning orsakad av flödesstörningar Tabell 1. Krav på raka rörsträckningar för 405C (1) Uppströmssida (inlopp) på primärelementet Beta 0,40 0,50 0,65 Rörreducering En 90 -böj eller ett T-rör Två eller fler 90 -böjar i samma plan Två eller fler 90 -böjar i olika plan Upp till 10 strömvirvel Spjällventil ( % öppen) Nedströmssida (utlopp) på primärelementet Tabell 2. Krav på raka rörsträckningar för 405P (1)(2) Uppströmssida (inlopp) på primärelementet Beta 0,40 0,50 0,65 Rörreducering En 90 -böj eller ett T-rör Två eller fler 90 -böjar i samma plan Två eller fler 90 -böjar i olika plan Rörexpansion Kul-/slussventil helt öppen Nedströmssida (utlopp) på primärelementet Tabell 3. Krav på raka rörsträckningar för 405A (1) Uppströmssida (inlopp) på primärelementet Annubar utjämningspitotrör sensorstorlek 1 Utan flödesriktare Med flödesriktare (3) I plan (4) Utanför plan (4) Från störning Från flödesriktare Rörreducering Rörexpansion En 90 -böj eller ett T-rör Två eller fler 90 -böjar i samma plan Två eller fler 90 -böjar i olika plan Spjällventil ( % öppen) Kul-/slussventil helt öppen Nedströmssida (utlopp) på primärelementet Rådfråga en representant från Emerson Process Management om den aktuella störningen inte anges ovan. 2. Se ISO 5167 för rekommenderade kopplingar vid användning av strömningsriktare. 3. Använd en flödesriktare för att minska den erforderliga raka rörsträckan. 4. I plan betyder att Annubar är i samma plan som rörböjen. Utanför plan betyder att Annubar är vinkelrät mot rörböjen uppströms. Se Figur 1 på sidan 4. 3

4 FLÖDE FLOW FLÖDE FLOW OBS! Rekommenderade längder uttryckta i rördiametrar. Om längre raksträckor finns tillgängliga, placera 405 så att 80 % av sträckningen är uppströms och 20 % nedströms. Flödesriktare kan användas till att minska den raka rörlängd som behövs, vilket förbättrar funktionen. Figur 1. Compact Annubar-flödesmätare i plan respektive utanför plan I plan Utanför plan OBS! Ovanstående figur illustrerar endast inriktningar i respektive utanför plan. Se Tabell 3 på sidan 3 för rekommendationer för raka rörsträckningar. Vibrationsgränser för Rosemount 405-produkter Godkänd enligt IEC (2008) för allmän fältanvändning eller rörledning med låg vibrationsnivå ( Hz testfrekvensintervall, 0,15 mm toppamplitud på förskjutning, 20 m/s 2 accelerationsamplitud) (1). 1 Transmitterenhetens vikt och längd får inte överstiga 4,45 kg (9,8 lb) och 21,8 cm (8,60 tum). 1. Temperaturhus i rostfritt stål rekommenderas inte för primärelementsteknik A i tillämpningar med mekanisk vibration. 4

5 Steg 2. Inriktning av primärelementet Primärelementet kan installeras var som helst runt rörets omkrets, förutsatt att ventilerna är ordentligt placerade för avluftning eller ventilation. Optimala resultat för vertikal vätske- eller ångledning erhålls vid uppåtflöde. Vätska 405C, 405P och 405A Direktmontering Horisontellt vätskeflöde Rekommenderad zon Rekommenderad zon 30 Separat montering Horisontellt vätskeflöde Vertikalt vätskeflöde FLÖDE FLÖDE FLOW 5

6 Gas 405C, 405P och 405A Direktmontering Horisontellt gasflöde Vertikalt gasflöde Rekommenderad zon Separat montering Horisontellt gasflöde Vertikalt gasflöde FLÖDE FLOW Flöde FLÖDE 6

7 Ånga 405C, 405P och 405A Direktmontering Horisontellt ångflöde Rekommenderad zon 30 Rekommenderad zon 30 Separat montering Horisontellt ångflöde Vertikalt ångflöde FLÖDE FLÖDE FLOW OBS! För 405A vid ångflöden med DP-värden vid lågflödestillstånd ner till 0,75 inh 2 O i horisontella rör bör installation av primärelementet/flödesmätaren i toppmonteringen för ångkonfiguration övervägas. 7

8 Toppmontering för ångflöde Toppmontering i ångflöde är en alternativ monteringsmetod för installationer som i trånga utrymmen eller om det finns andra faktorer att ta hänsyn till. Denna installationsmetod är avsedd för tillämpningar med begränsade driftsavbrott eller nedstängningar. Vid utomhustillämpningar kan toppmontering även användas för att eliminera behovet av värmeslinga om ångan flödar. Direktmontering 405C, 405P och 405A Horisontell toppmontering för ånga upp till 204 C (400 F) Rekommenderad zon OBS! För 405A i våta ångflöden ska flödesmätaren inte monteras i direkt vertikalt läge. Om monteringen sker i vinkel undviks felaktiga mätvärden på grund av att vatten rinner längs botten av röret. Separat montering upp till 454 C (850 F) 405C, 405P och 405A OBS! Vid toppmontering med en separat monterad transmitter ska impulsröret vara tillräckligt långt för att processvärmen ska hinna avledas för att undvika att transmittern skadas. 8

9 Förslag på inriktning vid toppmontering: Använd direktmontering för ångflöden med en temperatur på upp till 204 C (400 F) och fjärrmontering för ångflöden upp till 454 C (850 F). Vid direktmontering bör omgivningstemperaturen understiga 38 C (100 F). För fjärrmonterade installationer ska impulsröret ha en lätt stigning från instrumentanslutningarna på 405A Compact Annubars-primärelementet till kopplingarna så att kondens kan rinna tillbaka in i röret. Från kopplingarna ska impulsröret ledas nedåt till transmittern och dräneringsbenen. Transmittern bör placeras under instrumentanslutningarna på 405A Compact Annubars primärelement. För modell C, P och A kan det, beroende på miljöförhållandena, bli nödvändigt att isolera monteringsbeslagen. 9

10 Steg 3. Installation av primärelementet 1. Rikta enheten enligt anvisningarna i Inriktning av primärelementet på sidan 5. Se till att flödespilen tryckt på 405-primärelementet pekar i samma riktning som processflödet. OBS! En justeringsring (ANSI kg [ pund]) medföljer som standard vid beställning av rörstorlekar på upp till 8 tum (203 mm). För rörstorlekar på 10 (254 mm) (DN250) och 12 tum (305 mm) (DN300) måste justeringsringen beställas (tillbehör vid installation). Om en justeringsring av DIN- eller JIS-typ erfordras måste den beställas som tillval. Kontakta en representant från Emerson Process Management för ytterligare information. OBS! För att underlätta installationen kan packningen hållas fast vid flänsytan med små tejpbitar. Se till att packningen eller tejpen inte sticker in i röret. 2. Gå vidare till Steg 9 om en justeringsring med genomgående hål används. 3. För in två pinnbultar genom flänshålen mittemot huvudet på modell Placera justeringsringen på 405-stommen (se Figur 2). 5. Sätt i packningarna. 6. För in modell 405 mellan flänsarna så att fördjupningarna på justeringsringen kommer i kontakt med de installerade bultarna. Pinnbultarna måste komma i kontakt med justeringsringen i den fördjupning som är märkt med rätt flänsklassificering för att åstadkomma rätt inriktning. 7. Montera återstående pinnbultar och muttrar (handdra dem). Se till att tre av pinnbultarna kommer i kontakt med justeringsringen. 8. Smörj pinnbultarna och dra åt muttrarna i ett korsvis mönster till lämpligt åtdragningsmoment enligt lokala normer. Steg 9 12 gäller endast vid användning av justeringsringar med genomgående hål. 9. Placera justeringsringen på 405-stommen (se Horisontellt gasflöde på sidan 6). 10. Sätt in modell 405 mellan flänsarna. a. Börja på sidan mittemot 405-huvudet, vrid justeringsringen så att den radie som motsvarar justeringsringens markering matchar applikationens flänsklassificering. b. Stick in en pinnbult genom flänsarna både uppströms och nedströms och låt ringen vila på bulten för att åstadkomma korrekt inriktning. 11. Upprepa steg 10 för installation av de återstående bultar som ska komma i kontakt med justeringsringen. 12. Sätt i packningarna. 13. Montera återstående pinnbultar och muttrar (dra åt för hand). Se till att tre av pinnbultarna kommer i kontakt med justeringsringen. 14. Smörj pinnbultarna och dra åt muttrarna i ett korsvis mönster till lämpligt åtdragningsmoment enligt lokala normer. 10

11 OBS! 1 /16-tums standardpackningar rekommenderas för modell 405. Andra packningar kan eventuellt påverka mätvärdena. Riktlinjer för isolering. För flödesmätare med integrerad temperaturenhet: Mätaren bör isoleras när skillnaden mellan process- och omgivningstemperatur överstiger 16,7 C (30 F). 1. För rörstorlekar på mm ( 1 /2 4 tum) rekommenderar vi 100 mm isolering med en R-faktor på minst 4, För rörstorlekar på mm (6 12 tum) rekommenderar vi 125 mm isolering med en R-faktor på minst 4,35. Den fulla tjocklek som anges ovan kanske inte är nödvändig för hela flödesmätaren, men krävs som ett minimum för området runt temperaturgivaren. Isolering behövs för att garantera den specificerade temperaturmätningsnoggrannheten. Isolering bör endast installeras upp till rörhalsen och inte täcka transmittern. Figur 2. Rosemount 405-installation A 405 (1) (2) TRANSMITTER G F STUD B ALIGNMENT RING EXISTING PIPE 405 (1) ASSEMBLY C WITH FLANGE A B ALIGNMENT RING NUT A. Rosemount 405 (1) 1 B. Justeringsring C. Befintlig rörmontering med fläns D. Mutter D E (2) GASKET E. Packning F. Pinnbult G. Transmitter (2)2 1. Denna installationsritning gäller för 405C, 405P och 405A. 2. Installationsritningen avser Rosemount 3051S-, Rosemount 3051S MultiVariable-, Rosemount 3051 och Rosemount 2051-transmittrar. Se följande dokument för anvisningar om snabbinstallation av transmittrar. Rosemount 3051S MultiVariable-transmitter (dokument-nr ). Rosemount 3051S (dokument-nr ). Rosemount 3051 (dokument-nr ). Rosemount 2051 (dokument-nr ). 11

12 Produktintyg Godkända tillverkningsplatser Rosemount Inc. Chanhassen, Minnesota, USA Rosemount DP Flow Design and Operations Boulder, Colorado USA Emerson Process Management GmbH & Co. OHG Wessling, Tyskland Emerson Process Management Asia Pacific Private Limited Singapore Emerson Beijing Instrument Co., Ltd Peking, Kina Information om EU-direktiv EG-försäkran om överensstämmelse med alla tillämpliga EU-direktiv som omfattar denna produkt återfinns på Rosemounts webbplats på Kontakta närmaste återförsäljare om du önskar ett tryckt exemplar. EU-direktiv om tryckbärande anordningar (PED) (97/23/EG) 405 Compact-primärelement god teknisk praxis (SEP) Trycktransmitter se snabbinstallationsguiden till tillämplig trycktransmitter Intyg för användning i farliga miljöer För information angående elektronikens produktintyg, se tillämplig snabbinstallationsguide till motsvarande transmitter: Rosemount 3051SMV (dokument-nr ). Rosemount 3051S (dokument-nr ). Rosemount 3051 (dokument-nr ). Rosemount 2051 (dokument-nr ). 12

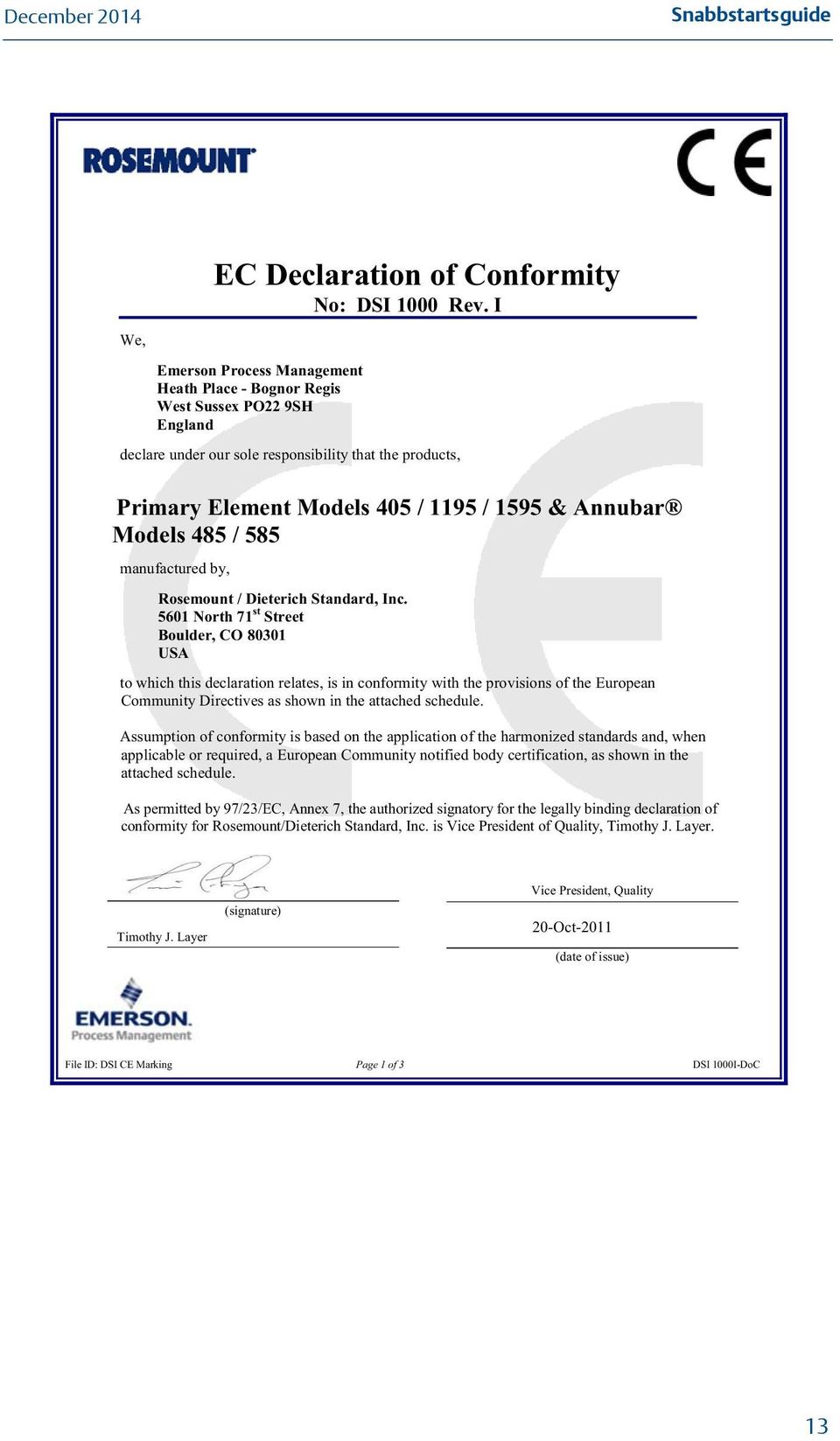

13 EC Declaration of Conformity No: DSI 1000 Rev. I We, Emerson Process Management Heath Place - Bognor Regis West Sussex PO22 9SH England declare under our sole responsibility that the products, Primary Element Models 405 / 1195 / 1595 & Annubar Models 485 / 585 manufactured by, Rosemount / Dieterich Standard, Inc North 71 st Street Boulder, CO USA to which this declaration relates, is in conformity with the provisions of the European Community Directives as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. As permitted by 97/23/EC, Annex 7, the authorized signatory for the legally binding declaration of conformity for Rosemount/Dieterich Standard, Inc. is Vice President of Quality, Timothy J. Layer. Timothy J. Layer (signature) Vice President, Quality 20-Oct-2011 (date of issue) File ID: DSI CE Marking Page 1 of 3 DSI 1000I-DoC 13

14 Schedule EC Declaration of Conformity DSI 1000 Rev. I Summary of Classifications PED Category Model/Range Group 1 Fluid Group 2 Fluid 585M # All Lines N/A SEP 585S # & 2500# All Lines III SEP MSL # All Lines N/A SEP MSR: 1500# & 2500# All Lines III SEP 1195, 3051SFP, 3095MFP: 150# 1-1/2 I SEP 1195, 3051SFP, 3095MFP: 300# & 600# 1-1/2 II I 1195, 3051SFP, 3095MFP: 1-1/2 Threaded & Welded II I DNF - 150# 1-1/4, 1-1/2 & 2 I SEP DNF - 300# 1-1/4, 1-1/2 & 2 II I DNF, DNT, & DNW: 600# 1-1/4, 1-1/2 & 2 II I Flanged 485/3051SFA/3095MFA: 1500# & 2500# All Lines II SEP FloTap 485/3051SFA/3095MFA: Sensor Size 2 150# 6 to 24 Line I SEP FloTap 485/3051SFA/3095MFA: Sensor Size 2 300# 6 to 24 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 6 to 16 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 18 to 24 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 12 to 44 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 46 to 72 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 300# 12 to 72 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 12 to 48 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 60 to 72 Line IV* III PED Directive (97/23/EC) Models: 405 / 485 / 585/ 1195 / 1595 QS Certificate of Assessment CE-0041-H-RMT USA IV* Flo Tap - 485/3051SFA/3095MFA: Sensor Size 3 600# 60" to 72" Line (Category IV Flo Tap will require a B1 Certificate for design examination and H1 Certificate for special surveillance) All other models: Sound Engineering Practice File ID: DSI CE Marking Page 2 of 3 DSI 1000I-DoC 14

15 Schedule EC Declaration of Conformity DSI 1000 Rev. I Pressure Equipment Directive (93/27/EC) Notified Body: Bureau Veritas UK Limited [Notified Body Number: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE United Kingdom File ID: DSI CE Marking Page 3 of 3 DSI 1000I-DoC 15

16 EG-försäkran om överensstämmelse Nr: DSI 1000, vers. I Vi, Emerson Process Management Heath Place Bognor Regis West Sussex PO22 9SH England intygar på eget ansvar att produkterna Primärelementmodell 405, 1195 och 1595 samt Annubar modell 485 och 585 tillverkade av Rosemount/Dieterich Standard, Inc North 71 st Street Boulder, CO USA till vilka denna försäkran hänför sig, överensstämmer med de EG-direktiv som framgår av bifogad tabell. Förutsättningen för överensstämmelse baseras på tillämpningen av de harmoniserade standarderna och, när så är tillämpligt eller erforderligt, ett intyg från ett till EG anmält organ, vilket framgår av bifogad tabell. I enlighet med 97/23/EG, bilaga 7, är Timothy J. Layer, Vice President of Quality på Rosemount/Dieterich Standard, Inc., behörig firmatecknare för den lagligt bindande försäkran om överensstämmelse. Vice President, Quality Timothy J. Layer 20 oktober 2011 (datum för utfärdande) Fil-ID: DSI CE-märkning Sidan 1 av 3 DSI 1000_swe.docx 16

17 Tabell EG-försäkran om överensstämmelse DSI 1000, vers. I Översikt över klassificeringar PED-kategori Modell/område Grupp 1- Grupp 2- vätska vätska 585M 1134 kg (2500 pund), alla ledningar SEP 585S 680 kg (1500 pund) och 1134 kg (2500 pund), alla ledningar III SEP MSL kg (2500 pund), alla ledningar SEP MSR: 680 kg (1500 pund) och 1134 kg (2500 pund), alla ledningar III SEP 1195, 3051SFP, 3095MFP: 68 kg (150 pund), 38 mm (1½ tum) I SEP 1195, 3051SFP, 3095MFP: 136 kg (300 pund), 272 kg (600 pund), 38 mm (1½ tum) II I 1195, 3051SFP, 3095MFP: 38 mm (1½ tum), gängade och svetsade II I DNF 68 kg (150 pund), 32 mm (1¼ tum), 38 mm (1½ tum) och 50 mm (2 tum) I SEP DNF 136 kg (300 pund), 32 mm (1¼ tum), 38 mm (1½ tum) och 50 mm (2 tum) II I DNF, DNT och DNW: 272 kg (600 pund), 32 mm (1¼ tum), 38 mm (1½ tum) och 50 mm (2 tum) II I Flänsade 485/3051SFA/3095MFA: 680 kg (1500 pund) och 1134 kg (2500 pund), alla ledningar II SEP FloTap 485/3051SFA/3095MFA: Sensorstorlek 2, 68 kg (150 pund), cm-ledning (6 24 tum) I SEP FloTap 485/3051SFA/3095MFA: Sensorstorlek 2, 136 kg (300 pund), cm-ledning (6 24 tum) II I FloTap 485/3051SFA/3095MFA: Sensorstorlek 2, 272 kg (600 pund), cm-ledning (6 16 tum) II I FloTap 485/3051SFA/3095MFA: Sensorstorlek 2, 272 kg (600 pund), cm-ledning (18 24 tum) III II FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 68 kg (150 pund), 30,5 112 cm-ledning (12 44 tum) II I FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 68 kg (150 pund), cm-ledning (46 72 tum) III II FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 136 kg (300 pund), 30,5 183 cm-ledning (12 72 tum) III II FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 272 kg (600 pund), 30,5 122 cm-ledning (12 48 tum) III II FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 272 kg (600 pund), cm-ledning (60 72 tum) IV* III Direktivet om tryckbärande anordningar (PED) (97/23/EG) Modeller: 405/485/585/1195/1595 Kvalitetsbedömningsintyg CE-0041-H-RMT USA IV* FloTap 485/3051SFA/3095MFA: Sensorstorlek 3, 272 kg (600 pund), cm-ledning (60 72 tum) (FloTap kategori IV kräver B1-intyg för konstruktionsundersökning och H1-intyg för specialövervakning) Övriga modeller: God teknisk praxis (SEP) Fil-ID: DSI CE-märkning Sidan 2 av 3 DSI 1000_swe.docx 17

18 Tabell EG-försäkran om överensstämmelse DSI 1000, vers. I Anmält organ enligt direktivet för tryckbärande anordningar (PED) (93/27/EG): Bureau Veritas UK Limited [nummer på anmält organ: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE Storbritannien Fil-ID: DSI CE-märkning Sidan 3 av 3 DSI 1000_swe.docx 18

19 19

20 , vers. FF Emerson Process Management Rosemount Inc Market Boulevard Chanhassen, MN USA Tfn (inom USA): Tfn (övriga världen): Fax: Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Tfn: Fax: / Emerson Process Management AB Box 1053 S Karlstad Sverige Tfn: +46 (54) Fax: +46 (54) Emerson Process Management Latin America 1300 Concord Terrace, Suite 400 Sunrise, Florida USA Tfn: Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling, Tyskland Tfn: Fax: Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng-distriktet Peking , Kina Tfn: Fax: Rosemount Inc. Med ensamrätt. Alla varumärken tillhör respektive ägare. Emersons logotyp är ett varu- och servicemärke som tillhör Emerson Electric Co. Annubar, MultiVariable, Rosemount och Rosemounts logotyp är registrerade varumärken som tillhör Rosemount Inc.
