1 ELJO VP-DOSOR Eljo dosor

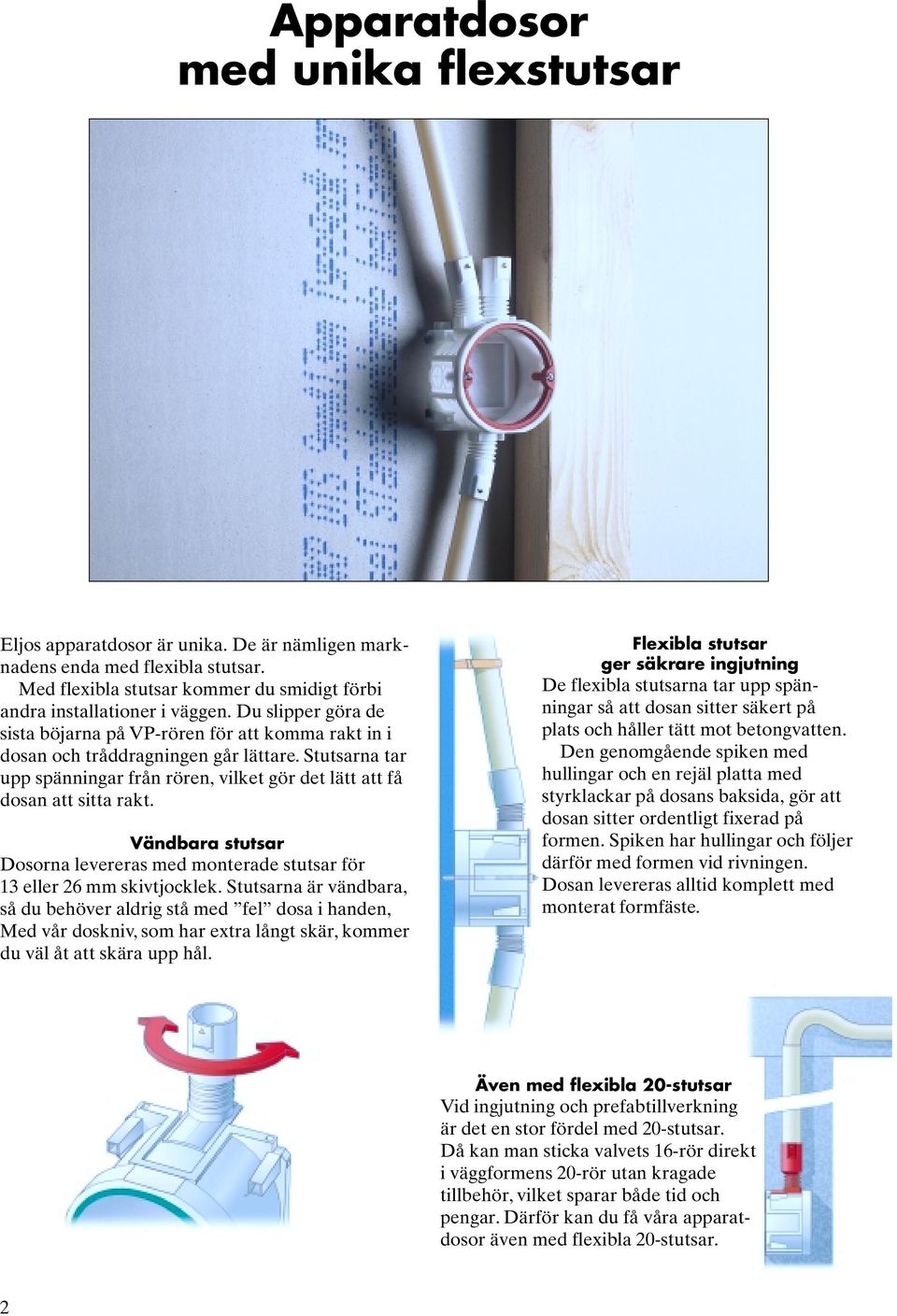

2 Apparatdosor med unika flexstutsar Eljos apparatdosor är unika. De är nämligen marknadens enda med flexibla stutsar. Med flexibla stutsar kommer du smidigt förbi andra installationer i väggen. Du slipper göra de sista böjarna på VP-rören för att komma rakt in i dosan och tråddragningen går lättare. Stutsarna tar upp spänningar från rören, vilket gör det lätt att få dosan att sitta rakt. Vändbara stutsar Dosorna levereras med monterade stutsar för 13 eller 26 mm skivtjocklek. Stutsarna är vändbara, så du behöver aldrig stå med fel dosa i handen, Med vår doskniv, som har extra långt skär, kommer du väl åt att skära upp hål. Flexibla stutsar ger säkrare ingjutning De flexibla stutsarna tar upp spänningar så att dosan sitter säkert på plats och håller tätt mot betongvatten. Den genomgående spiken med hullingar och en rejäl platta med styrklackar på dosans baksida, gör att dosan sitter ordentligt fixerad på formen. Spiken har hullingar och följer därför med formen vid rivningen. Dosan levereras alltid komplett med monterat formfäste. Även med flexibla 20-stutsar Vid ingjutning och prefabtillverkning är det en stor fördel med 20-stutsar. Då kan man sticka valvets 16-rör direkt i väggformens 20-rör utan kragade tillbehör, vilket sparar både tid och pengar. Därför kan du få våra apparatdosor även med flexibla 20-stutsar. 2

3 Apparatdosor med förhöjningsring I schaktväggar och liknande, som består av tre lager gips, krävs det extra höga apparatdosor. Även denna dosa har Eljo, komplett med monterad förhöjningsring. Stutsarna är som standard för 16-rör placerade 39 mm från framkant. Flexibiliteten i Eljos dossystem gör det enkelt att skifta till 20-stutsar. Dosan finns även med stutsarna 52 mm från framkant. Den lämpar sig utmärkt för ingjutning i valv, eftersom den höga stutshöjden ger väl tilltagen frihöjd till underkantsarmeringen. Du slipper göra tvära böjar eller klippa av armeringsjärnen för att komma in med VP-rören. Dosan finns med 16- resp 20-stutsar, båda två med monterade formfästen. Apparatdosa med extra hög stutshöjd samt formfäste för ingjutning på valvform. Med 16 stutsar E Med 20 stutsar E Apparatdosa för 3 lager gips E Eljo Rotdosa när du behöver komplettera infällda installationer Eljo Rotdosa använder du när en befintlig installation i regelväggar behöver kompletteras med infällda apparater. Dosan ansluts med 16 mm flexslang. Två fästbyglar håller fast dosan mot väggskivans baksida. Är väggen isolerad görs rördragningen lämpligen med VP-rör som skjuts in i doshålet. Mellan VP-röret och dosan monterar du en bit flexslang, ca 20 cm lång, som gör det enkelt att få dosan på plats. Fästbygeln klarar väggar med både enkel- och dubbelgips. Eljo Rotdosa E

4 Stadiga, formstabila och lättmonterade kopplingsdosor Eljo kopplingsdosor ger dig allt du bör kräva av fulländade dosor. De är stadiga, formstabila och lätta att montera tack vare spikkanaler i alla riktningar. Rikligt med stutsar för både 20- och 16-rör ger dig alla anslutningsmöjligheter. Stabil montering mot regel De långa plana dossidorna gör att kopplingsdosan ligger väl an mot regeln vid spikningen. Komplettera med lösa flexstutsar Dosan saknar stutsar på sidorna, men det är bara en fördel. Du slipper lägga arbete på att skära bort stutsarna vid montaget. Behövs det däremot en stuts, kan du enkelt trycka fast en lös stuts i slitsen. Flexibla enkelstutsar 16 och 20 mm finns som tillbehör. Du behöver ingen specialdosa för spisuttag Kopplingsdosorna är extra djupa med måttet 53 mm. Du behöver därför ingen specialdosa vid installation av spisuttag, typ Perilex. Dessutom är två av dosans 20-stutsar vid leveransen försedda med strypnipplar för 16-rör. 53 mm Kopplingsdosor för ingjutning Även kopplingsdosorna levereras kompletta för ingjutning. Formfästet har ett genomgående spik med hullingar och en rejäl platta på dosans baksida. Dosan sitter därför ordentligt fast på formen och förhindrar att betongvatten tränger in i dosan, vilket underlättar efterarbetet. 4

5 Vissa installationer kräver lite grövre dimensioner Kopplingsdosa med 6 st fasta 20-stutsar E Dito med formfäste E Apparat- och kopplingsdosor med 20-stutsar gör det enkelt att elsanera Elsanerade installationer görs enkelt med vanliga VP-rör och dosor som kompletteras med vårt heltäckande program av elsanerade apparater. Ledningddragningen i väggen görs med skärmad kabel, men för att kabeldragningen ska gå smidigt krävs det 20-rör och dosor med 20-stutsar. I vårt dosprogram ingår därför apparat- och kopplingsdosor med 20-stutsar. Eljo El-San gör installationen komplett Vi har även apparaterna som krävs för en fullständigt elsanerad installation. De heter Eljo El-San och levereras med alla nödvändiga detaljer för att reducera de elektriska fälten. Apparatserien Eljo El-San, levereras komplett med alla nödvändiga detaljer för elsanerade installationer i infällda dosor. Det går smidigt att dra kabeln till elsanerade installationer om du använder dosor med fasta 20-stutsar. E för regelmontage. E för ingjutning. Även idealiska för ingjutning Dosorna lämpar sig för ingjutning i Prefab-element där 20-stutsarna ger flexibla monteringsmöjligheter. Dosor med fasta 20-stutsar finns därför även med monterade formfästen. 5

6 Takdosor som täcker alla behov Fyra stutshöjder 13, 26, 53 och 85 mm Varje installation kräver sin speciella takdosa. Därför finns våra takdosor i fyra varianter med stutshöjderna anpassade för uppgiften. 13 mm 26 mm För ROT-installationer, där man reglar med glespanel direkt på ett befintligt undertak, använder du den låga takdosan med stutsarna 13 mm från framkant. För standardinstallationer använder du takdosan med stutsarna 26 mm från framkant. Stutsar för både 16- och 20-rör Eljo takdosor har åtta stutsar för 16-rör samt två för 20-rör. Fyra av 16-stutsarna kan förses med rörmuffar för anslutning av 20-rör. I alla stutsar finns låsbleck som säkrar rören. I dosans botten finns anvisningar för 16- och 20-rör. Kraftiga fästbleck ger säker upphängning av armaturer För montering i regelverk har dosan två kraftiga fästbleck, vardera med två fästhål. Fästblecken löper i ett stycke utmed dosans kant och avslutas inne i dosan med gängat fästhål för takuttaget. Det ger en säker upphängning av tyngre armaturer. 53 mm 85 mm För traditionell ingjutning använder du takdosan med stutshöjden 53 mm. Stutsarna kommer då över armeringen vid ingjutning på valvform. Dosan finns även med monterat formfäste. För förspända bjälklag och EW-bjälklag använder du takdosan med monterad förhöjningsring. Stutshöjden 85 mm är anpassad till den prefabgjutna betongplattan. Maximalt anpassad för ingjutning i valv Takdosorna med stutsar 53 mm från framkant ger gott om utrymme mellan stutsarna och underkantsarmeringen vid ingjutning i valv. Du slipper göra tvära böjar eller klippa av armeringsjärnen. Dosorna fästes lämpligen på formen med hjälp av vårt formfäste (levereras komplett). 6

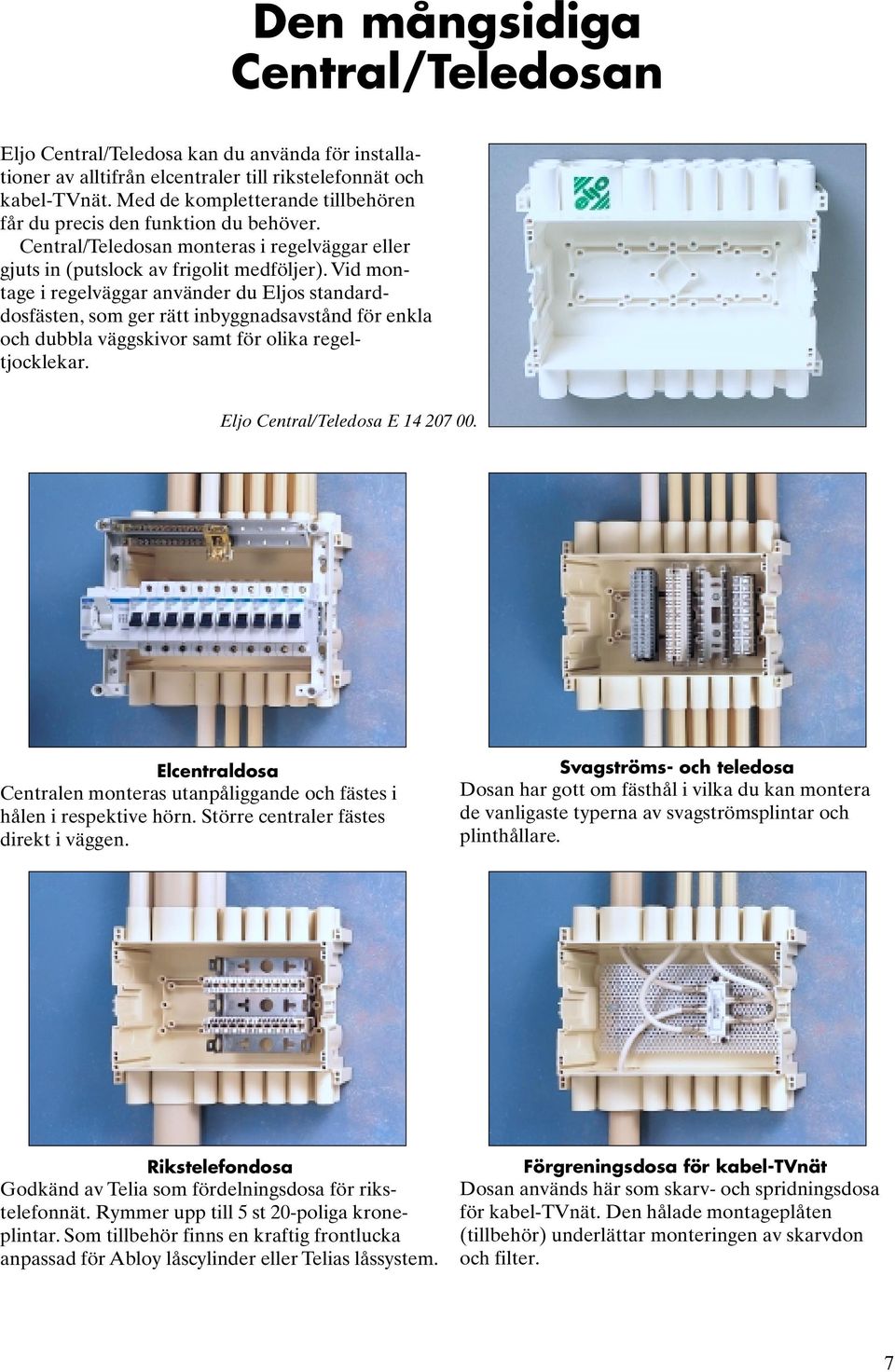

7 Den mångsidiga Central/Teledosan Eljo Central/Teledosa kan du använda för installationer av alltifrån elcentraler till rikstelefonnät och kabel-tvnät. Med de kompletterande tillbehören får du precis den funktion du behöver. Central/Teledosan monteras i regelväggar eller gjuts in (putslock av frigolit medföljer). Vid montage i regelväggar använder du Eljos standarddosfästen, som ger rätt inbyggnadsavstånd för enkla och dubbla väggskivor samt för olika regeltjocklekar. Eljo Central/Teledosa E Elcentraldosa Centralen monteras utanpåliggande och fästes i hålen i respektive hörn. Större centraler fästes direkt i väggen. Svagströms- och teledosa Dosan har gott om fästhål i vilka du kan montera de vanligaste typerna av svagströmsplintar och plinthållare. Rikstelefondosa Godkänd av Telia som fördelningsdosa för rikstelefonnät. Rymmer upp till 5 st 20-poliga kroneplintar. Som tillbehör finns en kraftig frontlucka anpassad för Abloy låscylinder eller Telias låssystem. Förgreningsdosa för kabel-tvnät Dosan används här som skarv- och spridningsdosa för kabel-tvnät. Den hålade montageplåten (tillbehör) underlättar monteringen av skarvdon och filter. 7

8 Universella dosfästen för alla typer av regelväggar Snäpp dosfästet på dosan. Lägg lim på fästet och tryck fast det mot underlaget. Klart. Samtliga dosfästen kan även skruvmonteras. Alltid rätt bygghöjd Med Eljos dosfästen kommer dosornas framkant alltid i nivå med väggskivan oavsett regeltjocklek och om väggen består av enkel- eller dubbelgips. Dosfästena finns för 45-, 70-, 95- och 120-reglar. Dosfästet för 45-reglar har två försänkta hål med distanskanaler, så att dosfästet kan skruvas fast på sidan av en stål- eller träregel Universella Du använder samma dosfäste för både apparat- och kopplingsdosor samt för enkel- (13 mm) och dubbelskiva (26 mm). Vid enkelskiva bryter du helt enkelt av en tunga på dosfästet. När det är trångt mellan reglarna Samtliga fyra typer av dosfästen har integrerade rörstutsar. De är till stor fördel då du ska montera en eller flera dosor där det är trångt, t ex mellan två reglar. Knacka bort dosans ordinarie stutsar, snäpp dosfästena på dosan och montera VP-röret i dosfästets stuts. Sen kan du enkelt fästa hela paketet mellan reglarna. Montera med lim eller skruv Dosfästena har kraftiga vinkelfötter som gör dem lämpliga för limfastsättning. Fästena har även hål för skruvmontering. 8

9 Praktiska detaljer Levereras sammakopplade för rätt c-c avstånd Förhöjningsringar för takdosor De snäppfastsatta förhöjningsringarna, 3 mm, gör det möjligt att passa in takdosans framkant i nivå med undertaket. Eljo-Distans för montering av tak- och apparatdosor i glespanel Apparatdosorna levereras i stavar om fem stycken sammankopplade med mellanstycken. Detta ger rätt avstånd mellan apparaterna (c-c 71 mm) vid kombinationsmontage i flerfacksramar. Monterar du apparater separat upp till varandra använder du kopplingsstycket c-c 82 mm. Då kommer våra Eljo Trend och Eljo Decora apparater att sitta snyggt och prydligt utan ojämna glipor mellan ramarna. Doslock Till samtliga dosor finns skruvfastsatta runda doslock som tillbehör. För kopplingsdosorna finns dessutom snäppfastsatta doslock med eller utan kuloutgång. Eftersom det kan vara svårt att undvika smutsfläckar under monteringen har alla doslock en smutsavvisande yta. Täcklocket som matchar Trendapparaterna För apparatdosorna finns även ett kvadratiskt (82x82) doslock i Trend-design, som matchar Trendapparaterna och ger din installation ett snyggt och enhetligt utseende. Eljo-Distansen gör det lätt att passa in tak- och apparatdosorna i rätt bygghöjd i undertak med 22 eller 28 mm träglespanel samt 25 mm stålregelgles, som ska kläs med 13 mm gips. Med Eljo-Distansen är du inte beroende av speciella reglar utan du kan använda de kortlingar som finns till hands på arbetsplatsen. Skarvmuffar Skarvmuffarna finns i dimensioner från Ø16 till Ø50 mm. Räfflor ger ordentligt grepp om muffen när den ska monteras på ett VP-rör eller flexslang. Låsbleck i stutsarna håller rören säkert på plats. Formfäste och putslock Ytterligare två praktiska tillbehör som underlättar installationsarbetet. Anslut med snabbplinten Med snabbplinten gör du snabbt säkra kopplingar i dosorna. Varje snabbplint tar 6 st 1,5-2,5 mm 2 ledare av typ EK eller FK. Snabbplint E kan lätt sammanfogas till en plintrad 9

10 Montering i brandklassade väggar Eljos VP-dosor är godkända för brandklassade väggar Eljo VP-dosor är godkända för installationer i brandklassade väggar enligt EI-30 och EI-60. Inga extra tillbehör behövs eftersom fästena gör det möjligt att isolera bakom dosorna. min 70 mm Stenull 28 kg/m 2 min 200 mm Väggutförande Regelväggar ska vara beklädda med gipsskivor på båda sidor av reglarna. Minsta regelhöjd 70 mm. 1 lager 13 mm normalgips Stål- eller träregel Montage av dosor i brandklassad regelvägg EI-30. Dosmontage Dosorna monteras antingen med skruv eller spik i regel, eller med Eljos dosfästen (E , E , E ) mellan motstående skivor. Dosfäste E används som stålregelfäste. Dosor monterade på ömse sidor av väggen ska placeras med minst 200 mm inbördes avstånd. Montering i väggar som ska helisoleras Brandklassade regelväggar är vanligtvis helisolerade. Regelfack med dosor ska i hela sin bredd isoleras med stenull. Isoleringens tjocklek ska vara minst 70 mm. Utrymmet mellan dosbotten och motstående skiva ska vara väl drevat med stenull oavsett monteringsalternativ. Stenullens densitet ska vara minst 28 kg/m 3. Isoleringsskivorna ska fästas med ett övermått på 5-10 mm så att skivorna pressas mot reglarna. Skivorna kan även fästas genom skråspikning. Montering i väggar som inte ska helisoleras Dosor som monteras i brandklassade regelväggar, som inte ska helisoleras, kräver särskilda åtgärder. I höjdled ska isoleringen täcka dosorna med minst 300 mm. Isoleringen avgränsas med horisontella kortlingar mellan reglarna. Om avståndet mellan dosa och anslutande takeller golvkonstruktion är mindre än 300 mm, godtas en mindre täckande isoleringsmängd. Isoleringen i avgränsande fack görs på samma sätt som i helisolerade väggar. min 70 mm Stenull 28 kg/m 2 min 200 mm 2 lager 13 mm normalgips Stål- eller träregel Montage av dosor i brandklassad regelvägg EI-60. Kortling min 300 mm min 300 mm Montage av dosor i icke helisolerad regelvägg. Eljos typgodkännandebevis: Boverket nr 0213/92 Bedömningsunderlag: SP R C Eljos kopplingsdosa monterad i en EI-60 vägg. 10

11 Montering i ljudklassade väggar Eljo VP-dosor är testade av SP i ljudklassade väggar och erhöll mycket bra resultat. Undersökningens slutsats är att Eljos dosor inte märkbart försämrar väggens ljudisolerande egenskaper jämfört med en vägg utan dosor. Anledningen till detta är att Eljos dosfästen gör det åtkomligt att isolera bakom dosorna mellan fästena. Det är viktigt att installationen utförs korrekt (se figur) samt att man isolerar ordentligt bakom dosorna. Montage i saxade regelväggar För att undvika ljudöverföring mellan reglar brukar man saxa konstruktionen. Det innebär att man monterar separata reglar för vardera väggskiva utan kontakt med varandra. På så sätt undviker man vibrationsöverföring i väggkonstruktionen. För dessa installationer har Eljo ett dosfäste, E , som skruvas fast på trä- eller stålreglar. 100 mm Exempel på installation 1000 mm 100 mm 300 mm Eljos dosor är testade av Statens Provningsanstalt Bedömningsprotokoll SP 94F31704C Eljo tillverkar enbart produkter innehållande material och tillsatser som enligt lagstiftning är klassificerade som icke miljöfarliga. Vårt grundkrav är att produkterna ska vara PVC- och halogenfria, samt att plast- och metalldelar kan återanvändas eller återvinnas. Produkterna förpackas i återvinningsbara förpackningar. Eljos dosor ger dig således en miljösäker installation. Miljövänliga 11

12 B SVERIGE PORTO BETALT Kopplingsdosor/spisdosor Stutsar Ø16 mm för dubbelgips Dito med putslock Dito med formfäste Stutsar Ø20 mm för dubbelgips Dito med formfäste Stutsar Ø16 mm för enkelgips Dito med putslock Dito med formfäste Apparatdosor Flexstutsar Ø16 mm. Stutshöjd 39 mm för regelmontage Flexstutsar Ø16 mm. Stutshöjd 52 mm. Formfäste Flexstutsar Ø20 mm. Stutshöjd 52 mm. Formfäste Fasta stutsar Ø20 mm för dubbelgips Dito med formfäste Flexstutsar Ø16 mm för dubbelgips Dito med putslock Dito med formfäste Dito med fästen för 45-reglar Dito med fästen för 70-reglar Stutsar Ø20 mm för dubbelgips Dito med formfäste Flexstutsar Ø16 mm för enkelgips Dito med putslock Dito med formfäste Dito med fästen för 45-reglar Dito med fästen för 70-reglar Utan stutsar Rotdosa för eftermontage i regelväggar Takdosor Stutshöjd 13 mm Stutshöjd 26 mm Stutshöjd 26 mm med formfäste Stutshöjd 53 mm Stutshöjd 53 mm med formfäste Stutshöjd 85 mm Central/Teledosa Central/Teledosa med putslock Täcklock av vit plåt Frontlucka av 1,5 mm galvaniserad plåt, låsbar Hålad monteringsplåt Tillbehör kopplings- och apparatdosor Dosfäste 45-reglar samt stålregelfäste Dosfäste 70-reglar Dosfäste 95-reglar Dosfäste 120-reglar Enkel flexstuts Ø16 mm Enkel flexstuts Ø20 mm Kopplingsstycke c-c 82 mm Kopplingsstycke c-c 90 resp 100 mm Doskniv med hölster Tillbehör kopplingsdosor Täcklock, skruvfastsatt Täcklock, snäpp Täcklock, kuloutgång Elsanerat täcklock, skruvfastsatt Påbyggnadsring 3 mm Formfäste för stålform Putslock Tillbehör apparatdosor Dosfäste 45-reglar, dubbelstuts Dosfäste 70-reglar, dubbelstuts Täcklock, skruvfastsatt, Polarvit Apparatdoslock, skruvfastsatt Trenddesign, E-vit Apparatdoslock, skruvfastsatt Trenddesign, Polarvit Påbyggnadsring 3 mm Dubbel flexstuts Ø16 mm Dubbel flexstuts Ø20 mm Formfäste för stålform Putslock Tillbehör takdosor Täcklock, Ø 100 mm, skruvfastsatt, inkl M4 skruv Elsanerat täcklock, Ø 100 mm, skruvfastsatt Påbyggnadsring 3 mm Distans för glespanelmontage Skarvmuff med låsbleck Vit För 16 mm VP-rör Ø Röd För 20 mm VP-rör Ø Vit För 25 mm VP-rör Ø Vit För 32 mm VP-rör Ø Vit För 40 mm VP-rör Ø Vit För 50 mm VP-rör Ø50 ELJO AB BÅSTAD. TELEFON TELEFAX
